360° Schottel/Boegschroef aansturing...

vroeger gemaakt van een T koppelstuk voor gasleidingen
de tandwielen draaiden in het nat en gaven geen probleem
en er was juist een lipseal op de as die naar boven liep
het nadeel was dat de buis teveel wrijving had in de bus die door de romp stak
en zo zijn er menige servo's gesneuvelt

groetjes raf

Sorry Raf maar ik kan hier niet op uitmaken aan wie jij dat schrijft hoor

F.van.Gent zei:

Wat zeg je hier dan van gemaakt op een Hobbymat draaibankje
mvg
Frederik:D :D
Klik om te vergroten...

Daar vind ik van dat de man dat zeer mooi heeft gemaakt!

:-D

Laatst bewerkt door een moderator:
hallo frederik

je hebt gelijk dus maak ik gebruik van mijn zelf te maken fout vandaag
ik had er @ zore voor moeten zetten
maar dat heb ik daarna aangepast na uw reactie
maar ik vind het spijtig dat je mij geen crediet gegeven hebt en dat wat ik geschreven heb over die prachtige schottle zou zijn gegaan

das gewoon mooi spul wat daar gemaakt is en dat is zeker geen rommel
als de shottles die verkocht werden ietsje van deze qualiteit van deze shottle zouden mee krijgen dan waren er veel meer gelukkige scheeps modelbouwers

groetjes raf

Hallo Allemaal,

Bedankt voor jullie aanvullingen/suggesties ;-)

@ Frederik,

Die schottel die u laat zien, dat ziet er zeker top uit.
Hier de directe link van de topic:
foto-102-mm-schottel
Voor dit soort bouwers zeg ik, Respect ;-)

@ Zore,

Hmm ja, daar kun je ze kennelijk ook voor toepassen :-)
Leuk filmpje en totaal anders, dan waar ze voor bedoelt zijn.

Edit: Voor mensen die ook opzoek zijn naar tekeningen van schottels, zie hier:
http://www.wartsila.com/,en,product...0-4B99-9109-97AAE4DA76F7,,.htm?level5Value=ok

Laatst bewerkt door een moderator:
Hallo allemaal,

Helaas was er in Dortmund weinig soeps voor mijn schottel.
Veel mij eerlijk gezegt ook wel tegen, zeker qua opzetting van de tentoonstelling-stands.
Niks goed uitgelicht en erg kaal opgezet :( erg zonde... maarja, hopelijk volgende keer beter.

Voor de schottel ga ik nu alles bestellen via RSonline, die hebben een brede selectie betreft tand-riemen/schijven.
Ook een kegeltandwiel met moduul 0.8 is daar te verkrijgen.
De tandwiel is dan wel van staal, maar het komt uiteindelijk in een oliebadje :)

Verder wordt alles met kogellagers gedaan, waarvan de kogellager aan de waterkant een rubberen afdichting heeft !
Hopelijk is dit voldoende afgesloten en zal er geen olie naar buiten lekken.
De kogellagers aan de binnenkant zijn open kogellagers...
Zodat de olie kan worden bijgevuld vanuit binnenboord :)

Wordt vervolgt...

Hallo.
Ik volg dit met argisogen.

De rode schottel is van mij,ze draaien nog steeds prima.
Maar tijdens het varen weet je niet precies of de schottles goed staan.
Dat is wel lastig.

Frederik bedankt voor het plaatsen van de foto leuk om weer eens te zien.

Marten77 je komt er wel uit.

Gr Martin.

In tegenstelling tot Marten heb ik wel een paar zaken in Dortmund kunnen scoren. Ik had nog een stuk 5 mm as nodig, ik heb 4 mooie tandwielen voor de overdracht van servo naar schottel en ik heb een conisch setje gevonden van 1:3 waardoor de tandriem aandrijving komt te vervallen. Dit ivm de stand van de schottels en de hoeveelheid ruimte die ik dan verlies in de boot. Even hier en daar een gaatje ruimer maken en de juiste bussen maken en dan kan de testopstelling erin. De 1e schottel is bijna af en als de tandwielen erop zitten zet ik weer een foto in mijn SD Stingray draadje.

Verder nog mooie Graupner vaartregelaars V40 gescoord voor € 24,95 p.s.

Groeten, Ron

@ Martin,

Leuk dat je ook hebt gereageerd in dit topic :)
Zoals ik al heb vermeld (met andere worden), heb ik jouw topic met grote bewondering bekeken.
Altijd goed van zulke mooie voorbeelden.

De wendbaarheid zal mij ook erg benieuwen, daar het toch ook een aparte techniek is van varen.
In dit geval kan deze servo daar een mooi beentje aan bijvoegen (hoop ik)...
Daar deze prima jouw probleem oplost, met het wel weten waarheen de schottel staat.

Ik verwacht de 1e schottel ergens in mei klaar te hebben.
Ik zeg het jullie eerlijk, dat ik dit heb uitbesteed aan een ander persoon.
Daar ieder zo zijn eigen kwaliteiten/gereedschap heeft :)
Voor mij is het nu meer de elektronica wat me erg aanspreekt en wie weet later het echte bouwwerk...
en zo vult het elkaar mooi aan ;)

@ Ron,

De tandwielen had ik inderdaad ook wel zien liggen, echter is Moduul 0.5 denk ik toch iets te klein voor een 60mm schroef...
En ga ik nu meer voor het zekere met die 0.8 tandwielen. (de praktijk zal het leren)
Ben erg benieuwd naar jouw 1e schottel :)

@ Allemaal,

Even een vraag...
Als schroef aandrijfmotor, gaat nu mijn keuze voor de Speed 720BB Torque motoren.

Is deze keuze correct, of zijn er alternatieven ?

Hoor graag jullie mening, of de ervaringen samen met een 60mm raboesch schroef :)
Alvast mijn dank...

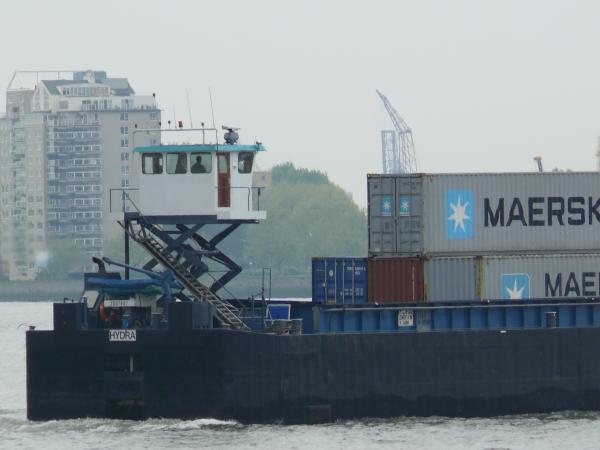

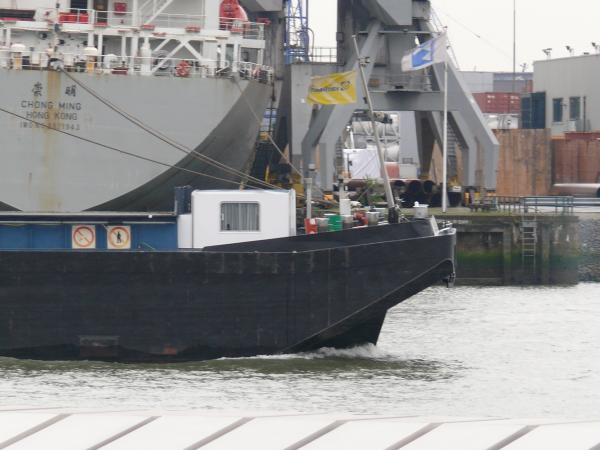

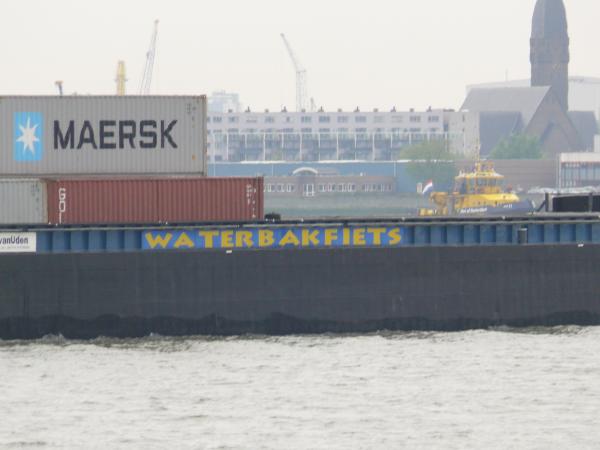

Hier wat foto's voor de mensen die de WaterBakfiets (Hydra) niet kennen:

full


full


full


Deze foto zijn gemaakt door Pergotje, daarvoor mijn dank :)

Laatst bewerkt door een moderator:
We zijn erg benieuwd Marten!

Heb je al een romp? Is die zelf gemaakt of zijn die tekoop?

Groeten J.P

marten77 zei:
Hier wat foto's voor de mensen die de WaterBakfiets (Hydra) niet kennen:


Deze foto zijn gemaakt door Pergotje, daarvoor mijn dank :)
Klik om te vergroten...

Sorry hoor
Maar ik als ex binnenvaart schipper kan het woord
Waterbakfiets niet thuis brengen
Kan iemand dat even uiteen zetten voor mijn
mvg
Frederik

@ J.Poortman,

De romp is niet zelf gemaakt, maar verkregen door een goede proto-actie :)
Ik weet niet of ze op aanvraag "te koop" zijn.

F.van.Gent zei:
Sorry hoor
Maar ik als ex binnenvaart schipper kan het woord
Waterbakfiets niet thuis brengen
Kan iemand dat even uiteen zetten voor mijn
mvg
Frederik
Klik om te vergroten...

Hallo Frederik,

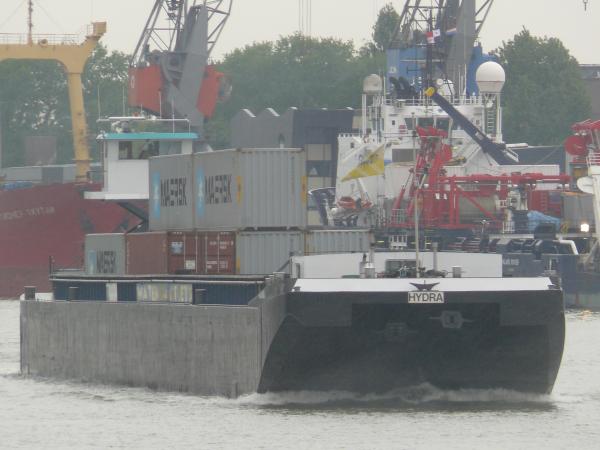

Bij deze een foto als opheldering:
full


De naam "Hydra" is de oorspronkelijke naam van deze MS en "Waterbakfiets" is een soort bijnaam.

@ Allemaal,

Zodra het bouwen echt gaat beginnen, zal er een nieuwe topic worden gestart.
Daar ik hier niet verder wil afdwalen, van dit topic-titel :)

Laatst bewerkt door een moderator:
In 1999 werd de waterbakfiets voor het eerst ingezet. Er werd toen over geschreven:

De ‘bakfiets‘ is een klein binnenvaartschip (81 Teu) dat het drukke wegverkeer in de haven moet terugdringen. Het schip vervoert kleine partijen containers tussen de terminals en de empty depots. Volgens een vaste dienstregeling doet de waterbakfiets zeven terminals en depots aan. Het project is opgezet door Stichting RIL, Wijgaart Container Transport en Bake Business Support. Binnenkort bekijken de partijen of een tweede schip ingezet wordt.

In de Schuttevaer van dit jaar kun je het volgende lezen:

http://www.binnenvaart-online.com/i...-vaart-stukgoed-bron-schuttevaernl?format=pdf

Pergotje zei:
Tja Frederik, je bent nooit te oud om te leren :p
Dit is nu een waterbakfiets, ofwel DE waterbakfiets.
Klik om te vergroten...


Ja ja dat weet ik ook wel leren blijf je totdat je weet wel he
Maar het is een soort scheldnaam dus
Want collega.s van mijn garde wisten het ook niet hoor
mvg
Frederik

ik krijg deze wel eens onder de containerkraan om te laden of te lossen maar je kan niet altijd even gemakellijk bij de containers op de bodem omdat de den niet helemaal doorloopt tot op het vlak en die containers er wel eens onder schuiven waardoor je ze haast niet te pakken krijgt

Hoi Jeromeke,

Ben je ook bereid, om containers in schaal 1/50 te laden/lossen ?
Dan kom ik eens langs bij je... :)

Ik kan het me zeker voorstellen dat het lastig zal zijn, als ze net onder de den zijn verschoven.
Dat ze daar niks voor verzonnen hebben, om dat te voorkomen.

marten77 zei:
Hoi Jeromeke,

Ben je ook bereid, om containers in schaal 1/50 te laden/lossen ?
Dan kom ik eens langs bij je... :)

Ik kan het me zeker voorstellen dat het lastig zal zijn, als ze net onder de den zijn verschoven.
Dat ze daar niks voor verzonnen hebben, om dat te voorkomen.
Klik om te vergroten...
Hoi gebeurd er ook nog wat aan de scheepstoeter

Hallo Frederik,

Alles op zijn tijd.
Op dit moment heb ik meerdere dingen die eerst nog afgemaakt moeten worden.
Dit overigens buiten deze Waterbakfiets project !

O.a. een vaar-regelaar, servo-aansturings print via een multiswitch (in diverse uitvoeringen)
King-pin besturing voor een (semi)dieplader met sturende assen.

Maar, ik ben de toeter zeker niet vergeten :)
