Hallo Allemaal,

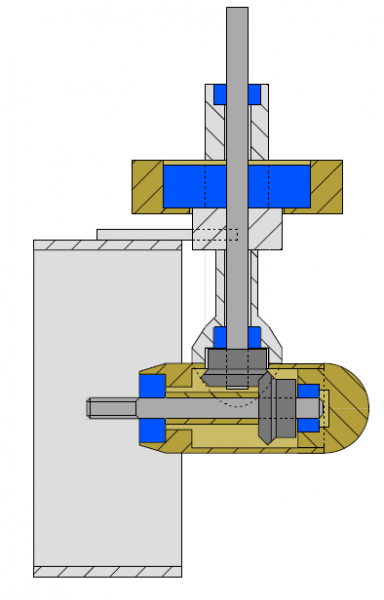

De afgelopen dagen maar eens wezen tekenen, met dit als resultaat:
Ook zijn inmiddels de bestelde kogellagers gearriveerd
Als het goed is, kan ik vandaag of morgen de spullen ophalen...
Die bedoeld zijn voor de aandrijving.
Zoals de kegel-tandwielen, tandriem, 2x tandriem-schijven en 2x normale tandwielen.
Zoals je kunt zien, gaan er totaal 5 kogellagers gebruikt worden.
De grootste is voor de doorvoering van het dek, deze is o.a. water en olie weerhoudend !
De kogellager met de zwarte binnenkant, is voor aan de zijde van de schroef...
Ook deze is water en olie weerhoudend.
De 3 kleine kogellagers, zijn voor de aandrijfassen.
Het is de bedoeling dat er een oliebad in komt, zodat de kegel-tandwielen goed gesmeerd zullen worden.

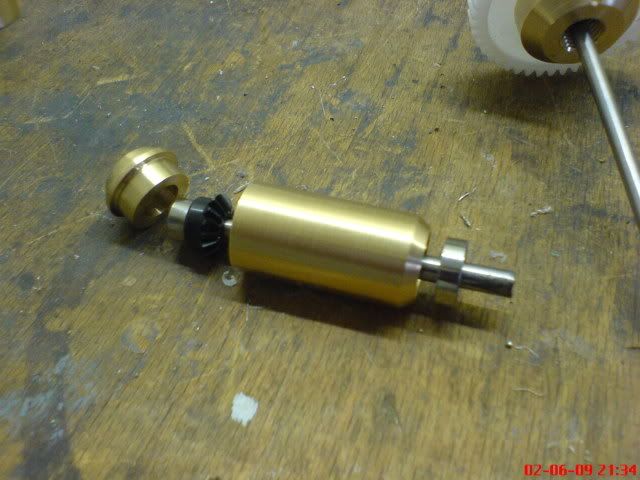

Het deel waar de grote kogellager inkomt, daar zit geen flens aan.

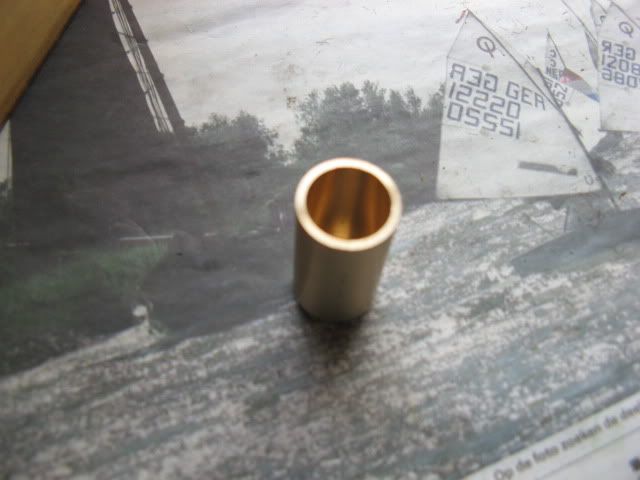

Het idee is nu, dat erop die bus een montageplaat word vast gemaakt...
Dit door middel van 3 à 4 boutjes.
Deze montageplaat kan nu mooi die bus op zijn plaats houden, tijdens de montage.
(Dit door middel van hulp-spanten)
Op de montageplaat komen uiteindelijk de stappenmotor van de servo en de aandrijfmotor.
Beide zullen op de kop gemonteerd gaan worden.
Hier nog een idee-schets, qua uiteindelijke setup:
Hopelijk hebben jullie nu een idee, hoe het komen zal.
Indien op- of aanmerkingen, dan hoor ik die graag
De afgelopen dagen maar eens wezen tekenen, met dit als resultaat:
Ook zijn inmiddels de bestelde kogellagers gearriveerd
Als het goed is, kan ik vandaag of morgen de spullen ophalen...
Die bedoeld zijn voor de aandrijving.
Zoals de kegel-tandwielen, tandriem, 2x tandriem-schijven en 2x normale tandwielen.
Zoals je kunt zien, gaan er totaal 5 kogellagers gebruikt worden.
De grootste is voor de doorvoering van het dek, deze is o.a. water en olie weerhoudend !
De kogellager met de zwarte binnenkant, is voor aan de zijde van de schroef...
Ook deze is water en olie weerhoudend.
De 3 kleine kogellagers, zijn voor de aandrijfassen.
Het is de bedoeling dat er een oliebad in komt, zodat de kegel-tandwielen goed gesmeerd zullen worden.
Het deel waar de grote kogellager inkomt, daar zit geen flens aan.
Het idee is nu, dat erop die bus een montageplaat word vast gemaakt...
Dit door middel van 3 à 4 boutjes.
Deze montageplaat kan nu mooi die bus op zijn plaats houden, tijdens de montage.
(Dit door middel van hulp-spanten)
Op de montageplaat komen uiteindelijk de stappenmotor van de servo en de aandrijfmotor.
Beide zullen op de kop gemonteerd gaan worden.
Hier nog een idee-schets, qua uiteindelijke setup:
Hopelijk hebben jullie nu een idee, hoe het komen zal.
Indien op- of aanmerkingen, dan hoor ik die graag
