7 cilinder 120 cc radiaal motor

Discussie in 'Stoom techniek' gestart door pat1311, 14 nov 2017.

  1. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    743
    Locatie:
    Hoofddorp
    In ieder geval goed bezig en het houdt je van de straat met iets waar je met plezier aan werkt.:worship:
    Ik vind dit een mooi stukje werk en ik geniet iedere keer weer van jou vorderingen.
    Blijf je ook met veel plezier volgen:banana:

    Grt John

  2. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Dank je voor het compliment John,fijn dat het gewaardeerd wordt.
    Dat motiveert om gedetailleerd verslag te blijven doen van dit project.

    ron van sommeren vindt dit leuk.
  3. Demaic

    Demaic

    Lid geworden:
    16 aug 2008
    Berichten:
    126
    Locatie:
    Linter- België
    Goed bezig !!!!!

  4. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Deze week zoals voorgenomen mezelf in de avonduurtjes bezig gehouden met achterkant van het carter waar de centrale mengsel inlaat opening en de 7 uitlaat openingen naar de cilinderkoppen in zitten.
    Een aardig onderdeel om te maken omdat er van alle soorten draai en freesbewerkingen aan zitten en ook de verdeeltafel weer eens een keer mag doen waar ie voor gemaakt is.

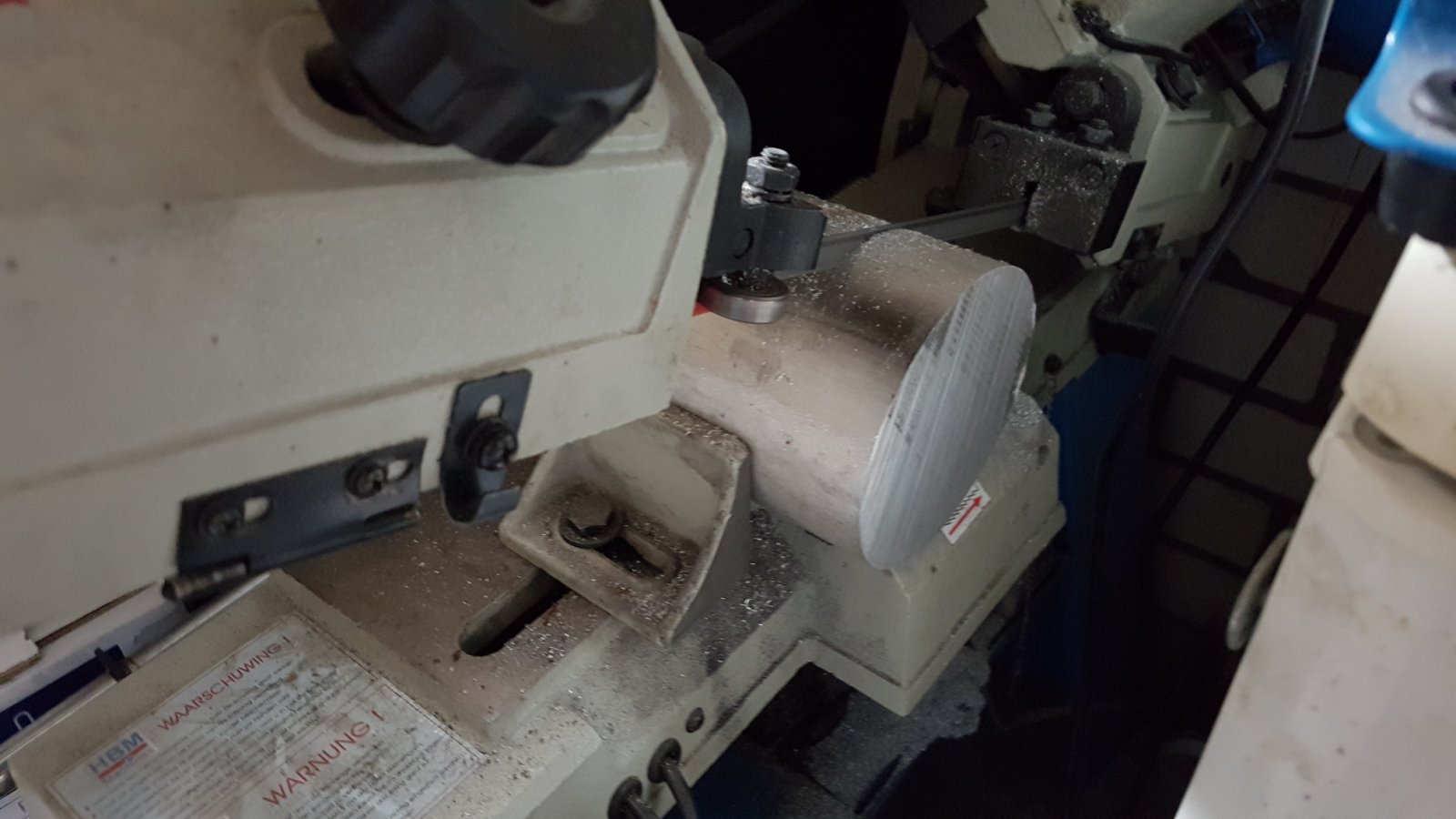

    Begonnen met een grote plak 2007 alu onder mijn lintzaag te leggen. 20190520_144742_resized.jpg

    Dan een begin maken met een gat boren en vlakken en dan volgens tekening de verschillende diameters draaien.

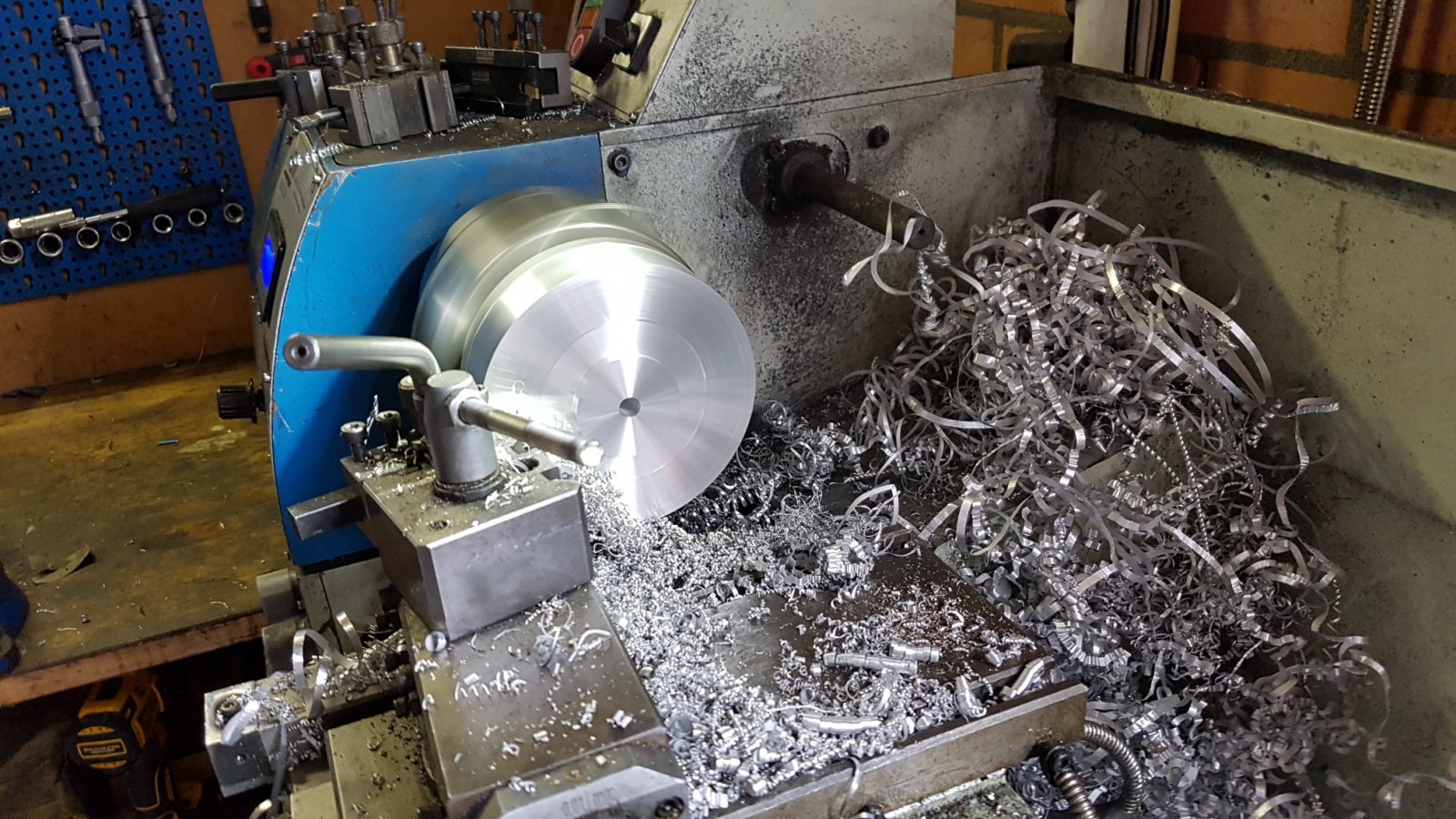

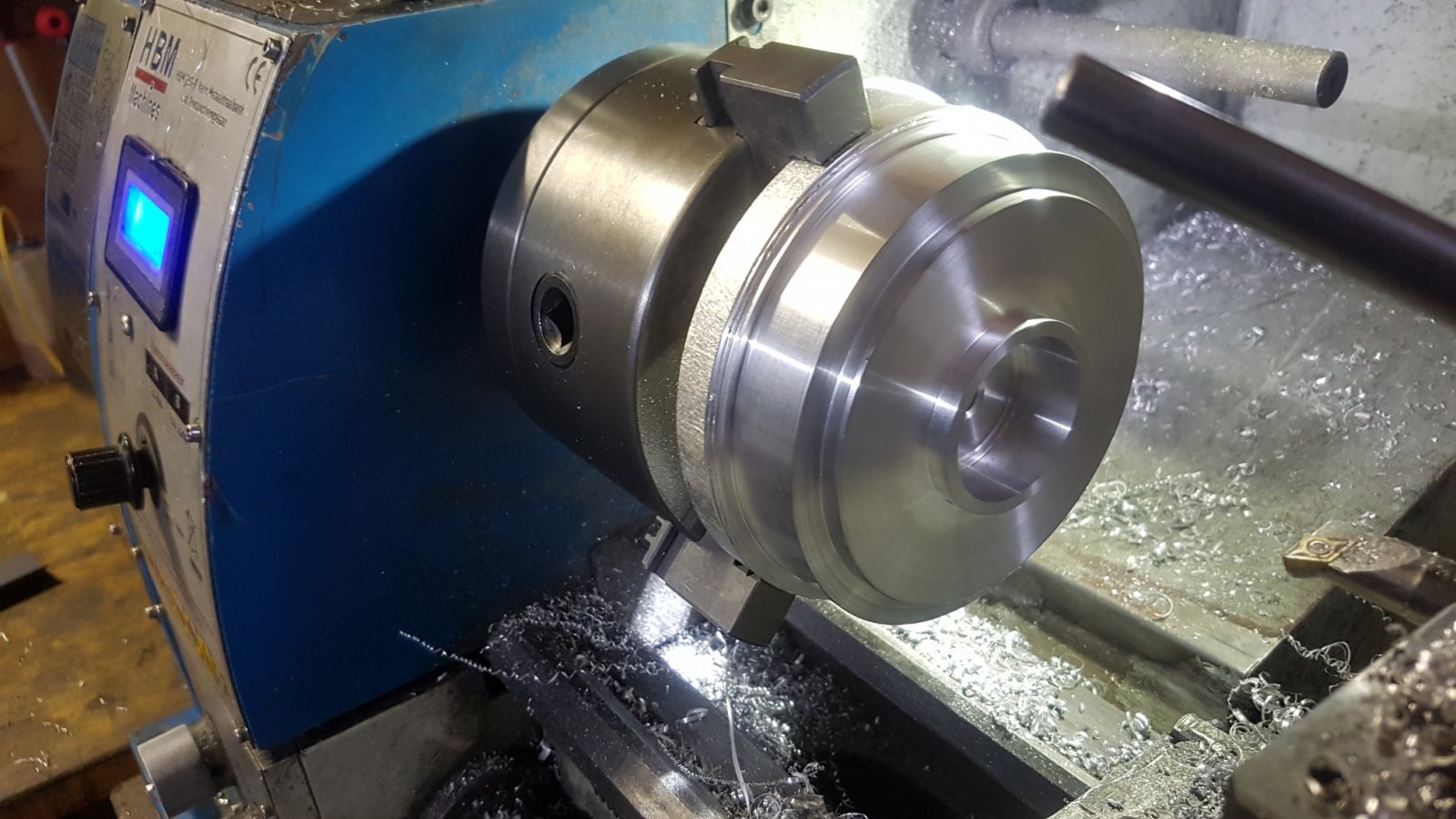

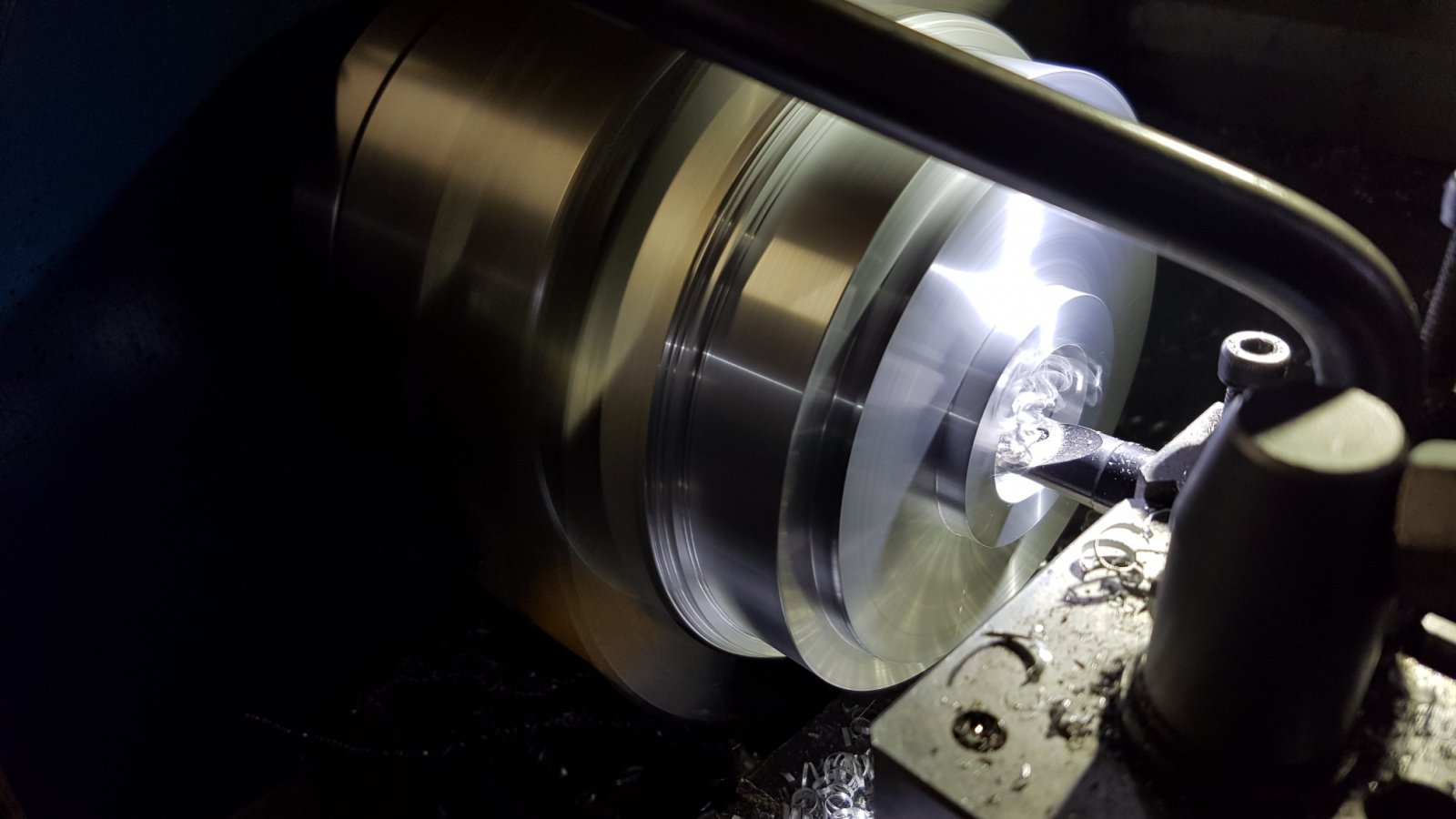

    20190520_163522_resized.jpg 20190520_205702_resized.jpg 20190520_210220_resized.jpg

    Er komt volgens de tekening een soort kelkvorm in de binnenkant om de gassen beter naar de 7 uitlaat openingen te leiden.

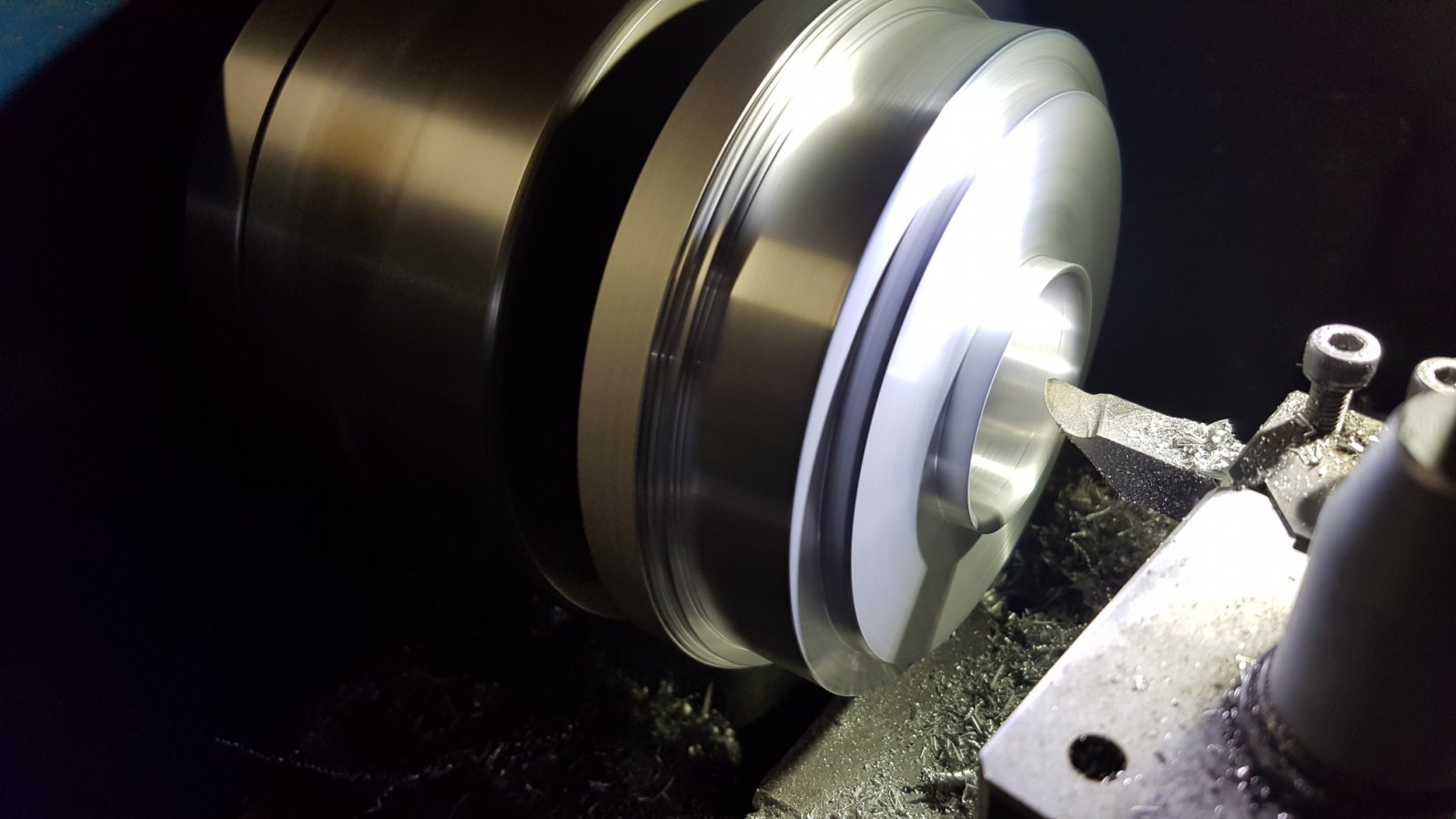

    Hier heb ik dus een speciaal beiteltje voor geslepen,erg gemakkelijk ging het niet,het hapte nogal maar uiteindelijk toch gelukt. 20190520_221641_resized.jpg 20190520_221830_resized.jpg

    oke ,

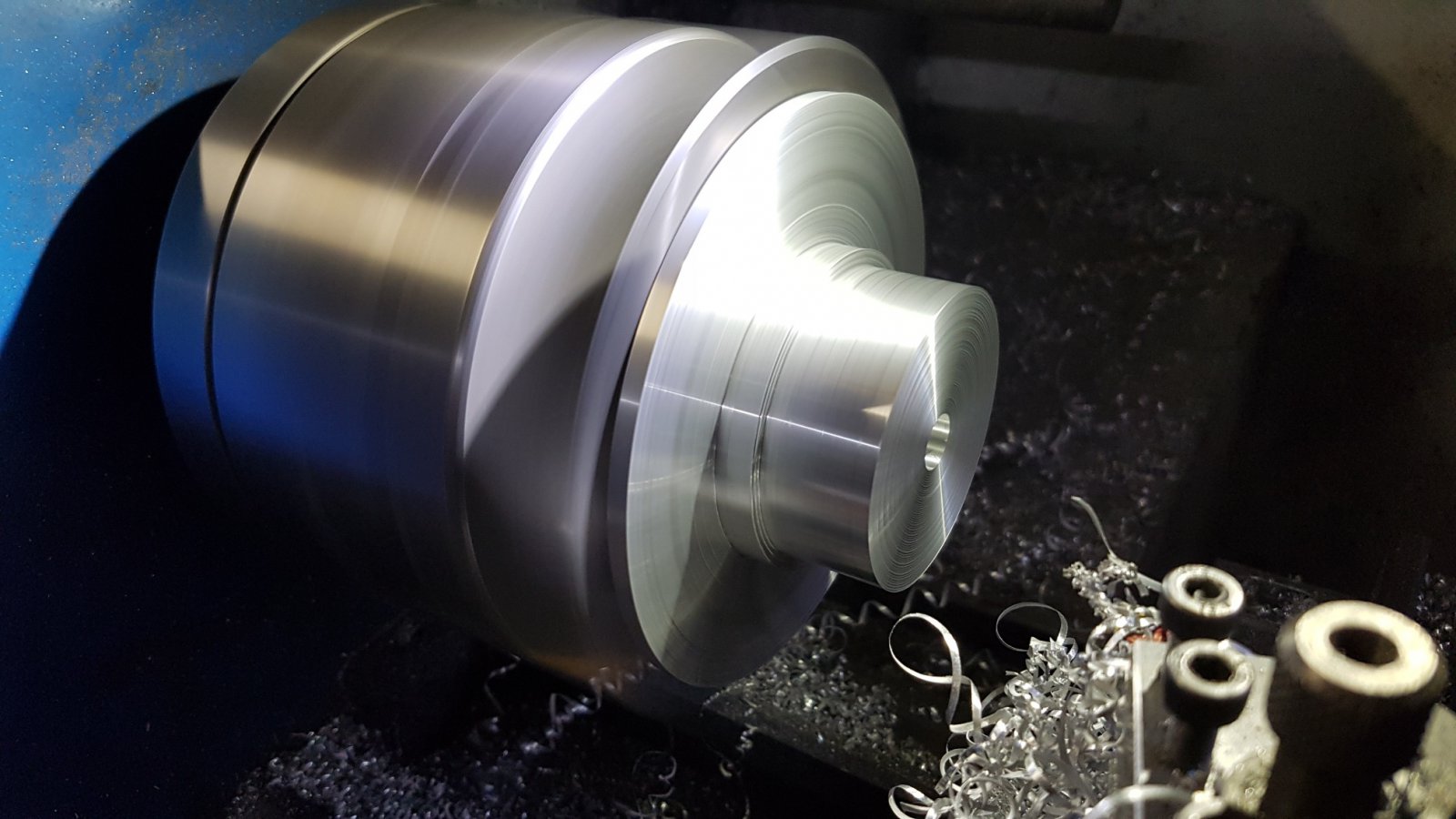

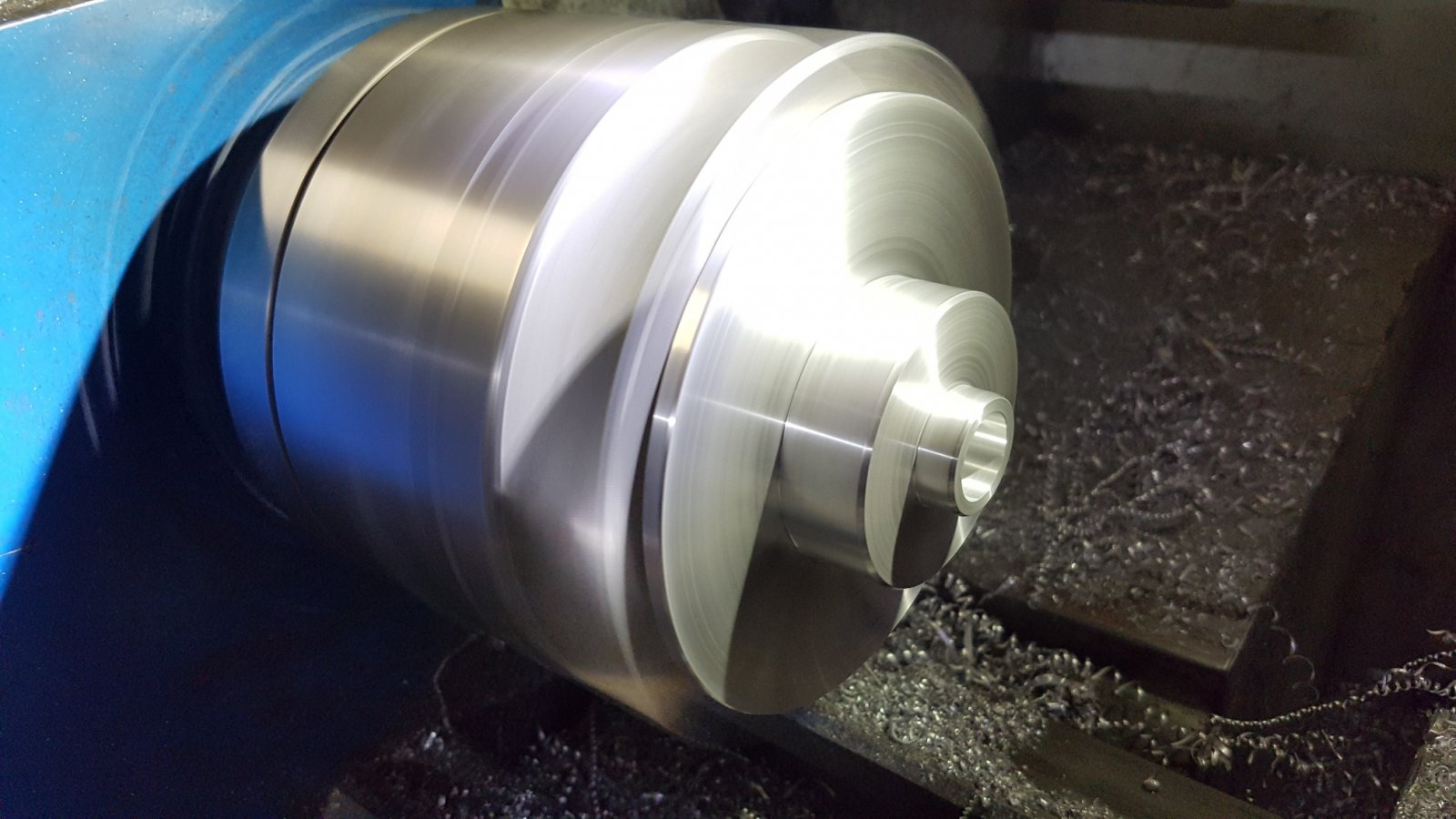

    volgende avond het geheel omgedaaid in de drieklauw. 20190522_210408_resized.jpg 20190522_212906_resized.jpg

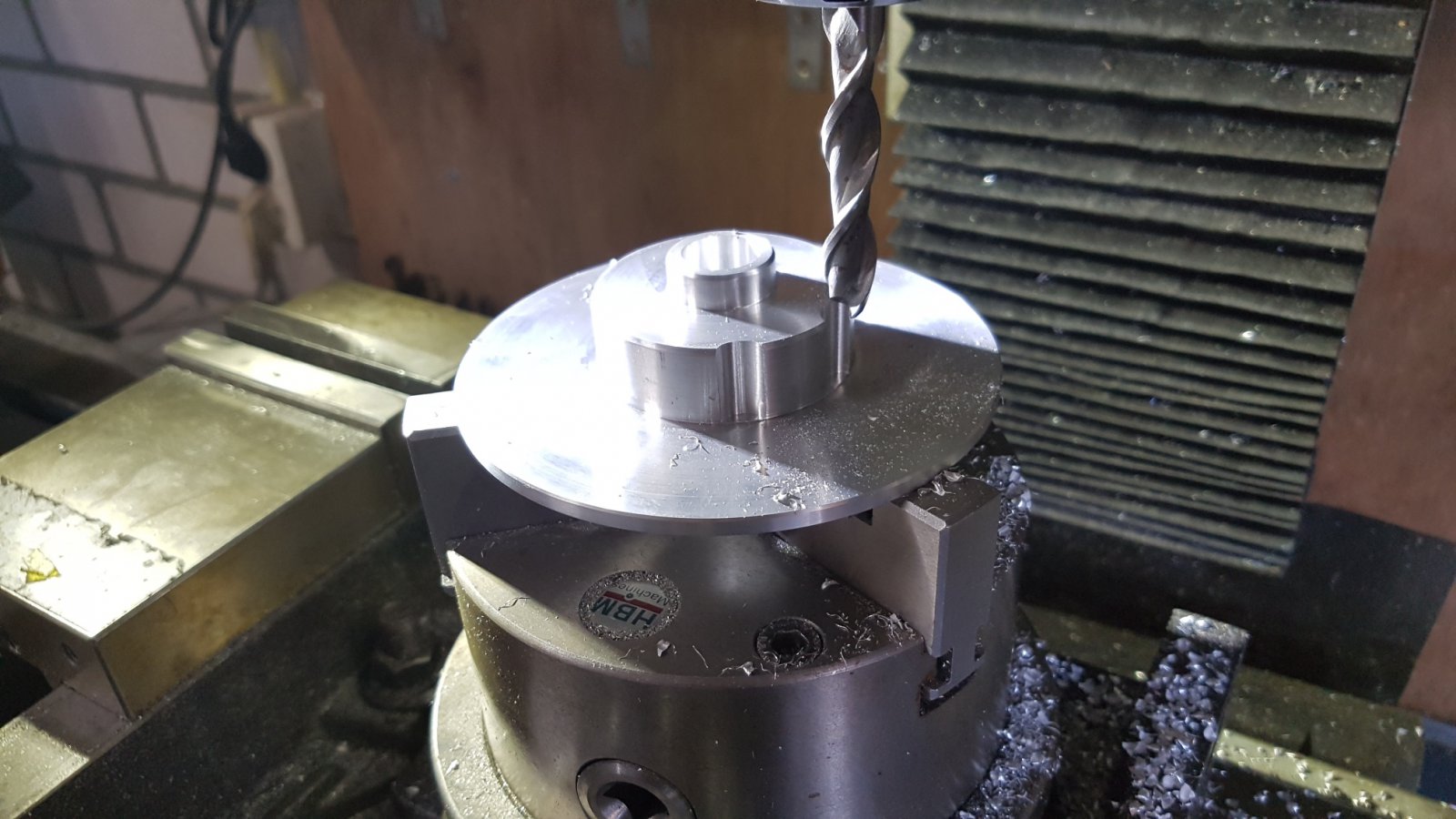

    oke,genoeg gedraaid,verplaatsing naar de verdeeltafel voor diverse rondjes frezen en boren. 20190523_192940_resized.jpg

    Potter vindt dit leuk.
  5. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven

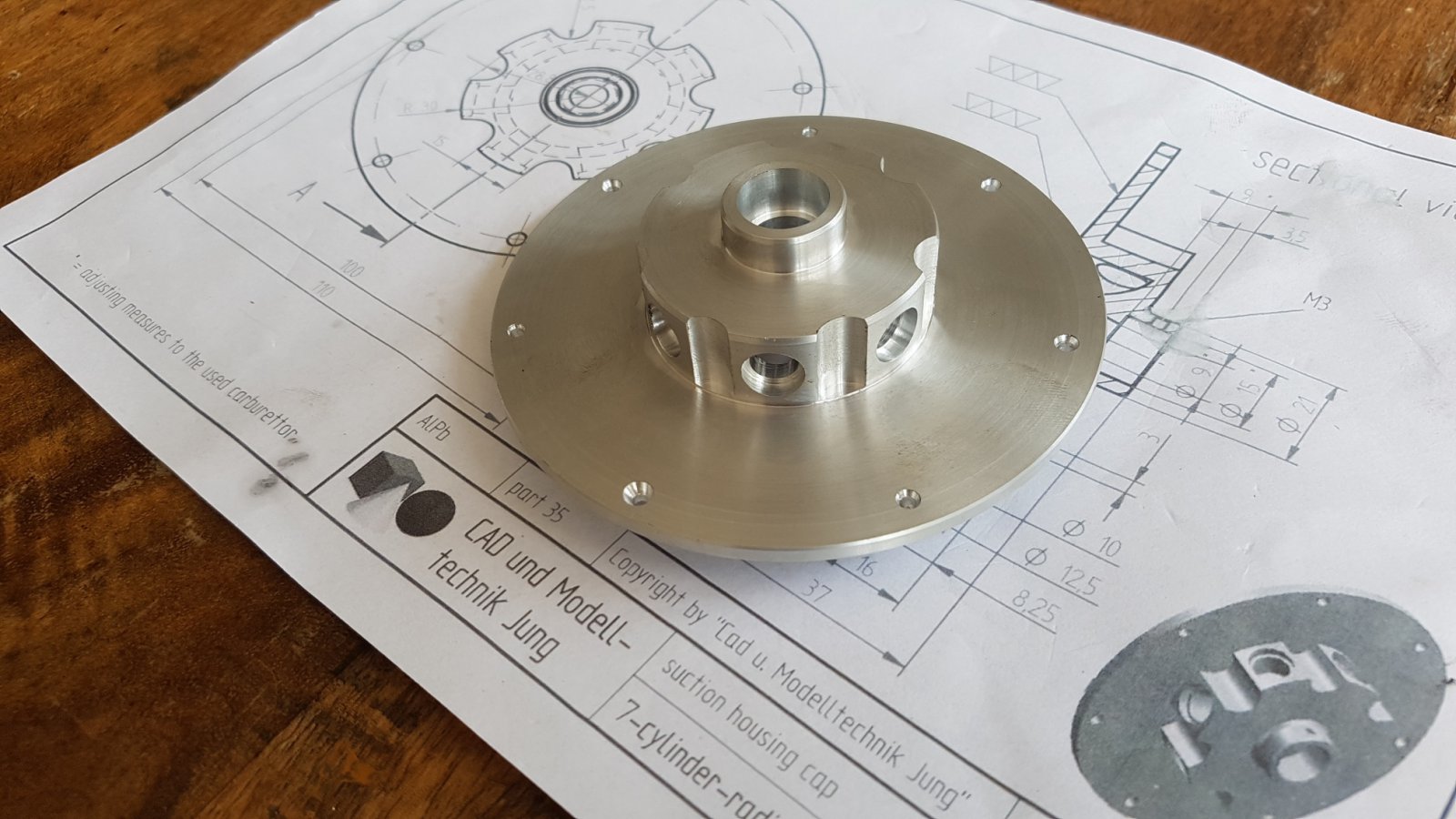

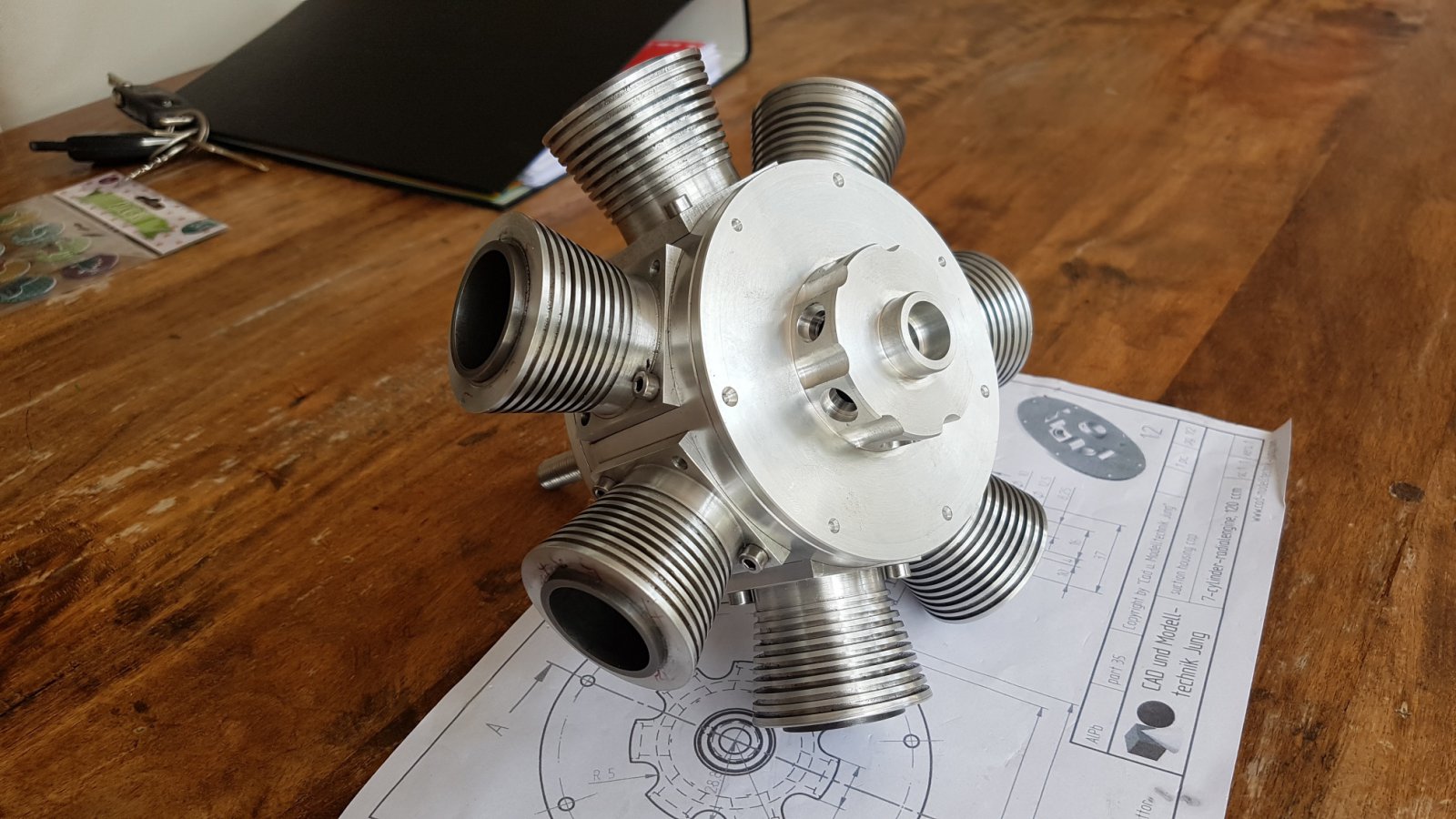

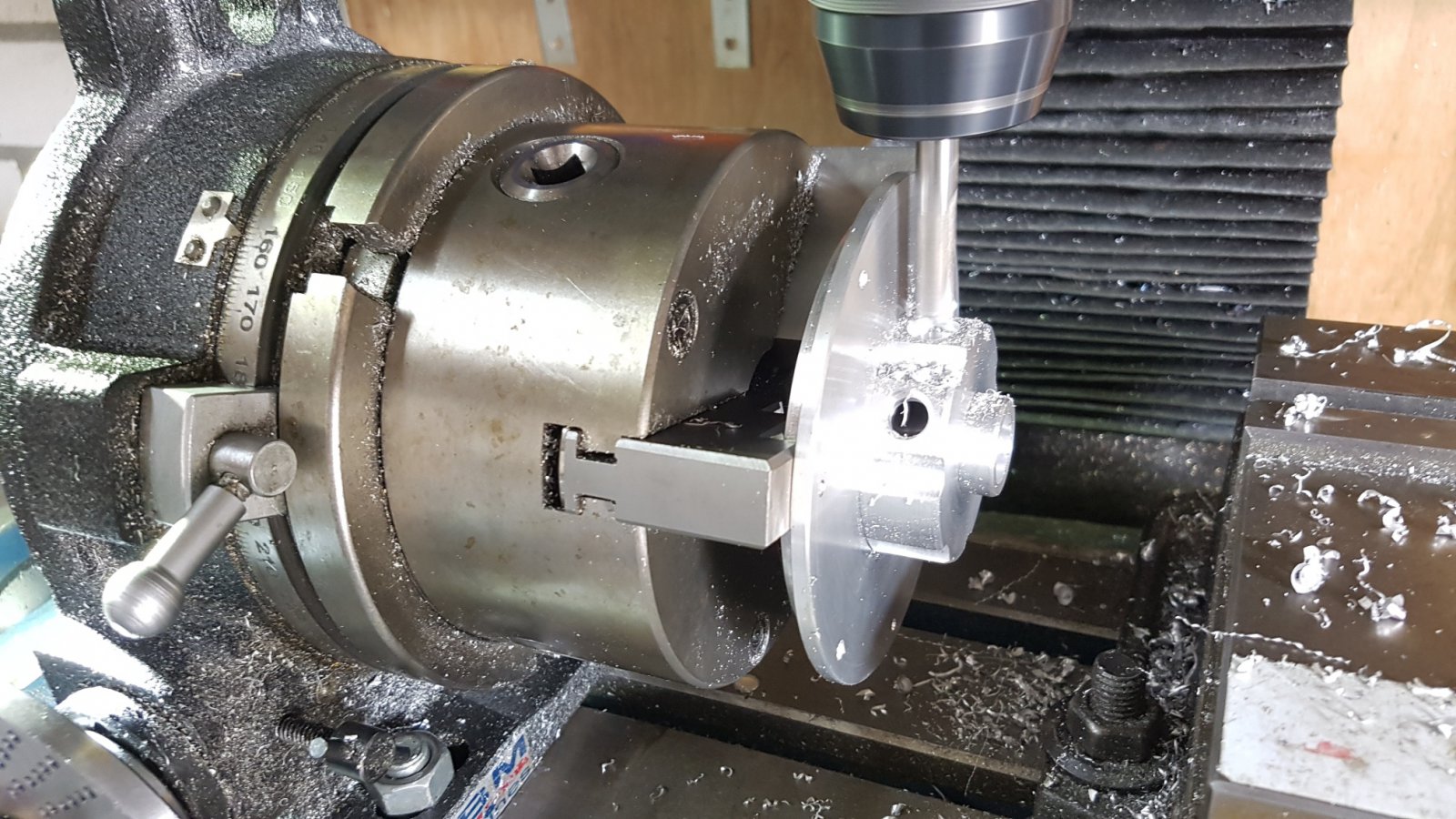

    tenslotten nog de gaten voor de inlaatpijpen,verdeeltafeltje ff 90 graden kantelen. en boren frezen en nog eens frezen voor de zitting in de gaten 20190524_125504_resized.jpg 20190524_131213_resized.jpg 20190524_131417_resized.jpg 20190524_131717_resized.jpg


    wordt vervolgd..

    Laatst bewerkt: 24 mei 2019
    Potter, Dunsz, jef en 2 anderen vinden dit leuk.
  6. Ernst Grundmann

    Ernst Grundmann Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    11.533
    Locatie:
    Woerden
    Volgens mij bedoel je hier de 7 inlaat openingen, of vergis ik me nu erg?

  7. brutus

    brutus Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    21.891
    Locatie:
    Oldeberkoop
    Nou... vanuit de centrale verdeelkamer bekeken, zijn het uitlaat-openingen, richting de inlaatopeningen van de cylinderkoppen….

    Denk ik....

  8. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven

    Precies Brutus,
    Het mengsel komt er in het midden in en gaat er via de 7 gaten weer uit.

  9. Ernst Grundmann

    Ernst Grundmann Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    11.533
    Locatie:
    Woerden
    En ik zat te denken aan "de uitlaten" van de cilinders. :rolleyes:
    Maar je hebt gelijk het zijn de uitlaten van de verdeelkamer. Daar gaan pijpjes in die naar de inlaten van de cilinders gaan. :thumbsup:

  10. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Ff een vraagje tussendoor waar mischien iemand wat licht op kan schijnen.
    Ik zit na te denken.over wat voor carburateur ik zal gebruiken.
    Ik heb methanol caburateurs voor 7.5 en 15 cc glow motoren maar die vind ik zelf nog al lastig af te stellen voor gewone benzine.

    Nou heb ik ook nog een nooit gebruikte walbro liggen.
    Maar daar zit voor zover ik weet een membraan in wat als brandstofpomp gebruikt wordt.
    Dat betekend dat je een afwisselende positieve en negatieve carterdruk nodig hebt zoals in de meeste 2 takt 1 cilinder motoren.
    Nou heeft mijn motor een constante onderdruk,iemand een idee of en hoe ik dit toch zou kunnen laten werken?

  11. brutus

    brutus Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    21.891
    Locatie:
    Oldeberkoop
    Ik denk dat je sowiso niet heel veel succes zal boeken met een carburateur voor 15 cc, op een motor van 120 cc (effectief ongeveer gelijkwaardig aan 60 cc tweetakt...)

    Je kunt hetzelfde doen als Moki: een klein nokje en plunjertje op de krukas, wat een drukpulsje genereert om de carburateur te bedienen.

    MAAR: je moet eens naar de website van Morris Mini Motors gaan. Die gebruikt voor dit soort toepassingen een heel klein electrisch aangedreven brandstofpompje wat de taak van de inwendige pomp van een walbro overneemt. Voor zover ik begrepen heb, knutsel je gewoon je walbro op de motor, maar domweg zonder puls-aansluiting (de inwendige pomp zit er nog wel maar doet niks meer). Het electrische pompje draait de brandstof naar de carburateur, en de drukregelaar in de carburateur zorgt dat alles goed komt.

    Alternatief: een glow carburateur is redelijk eenvoudig te modificeren naar benzine... Ik doe niet anders de laatste tijd....

  12. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Bedankt voor de info.

    Wat houdt die modificatie in dan?

  13. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Dat met die nok en plunjer lijkt me nog best lastig te maken op de krukas omdat die alleen van de voorkant uit het carter steekt.

    Ik zal ook eens naar dat elektrisch pompje kijken,volgens mij heeft walbro ook zoiets.

    Net gekeken naar die micro pump van morris
    ,veel geld voor zo'n pompje.

    Mooie complete set ook voor 750 euro.
    Ik ga toch het meeste zelf maar proberen te maken.
    Wel meteen een leuk voorbeeld gezien voor de magneetring.
    Leuk avond projectje onder het motto beter goed gejat dan slecht verzonnen.

    Laatst bewerkt: 27 mei 2019
  14. brutus

    brutus Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    21.891
    Locatie:
    Oldeberkoop
    IK heb geen idee wat ze kosten, maar volgens mij is het niet zo heel moeilijk voor jou, om een klein electromotortje met een excentriekje te maken, wat een klein membraampje heen en weer duwt. En dan heb je al een pulsgeneratortje, kun je zo aansluiten op de pulspoort van een Walbro.

    Het is allemaal niet zo moeilijk....

  15. brutus

    brutus Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    21.891
    Locatie:
    Oldeberkoop
    Maar om daar nog even op terug te komen: je kunt, neem ik aan, ook gewoon gebruik maken van de bestaande nokkenringen? Volgens mij doet Moki dat ook....

  16. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Ok;
    Ja daar zou ik eens over na moeten denken.
    Krukas of nokkenas maakt idd niet zoveel uit,aantal pulsen loopt op gelijk met toerental.
    Gewoon een soort nokvolger plunjer dinges.
    Mischien wel te doen.
    Ik heb alleen geen idee wat de opbrengst van de pomp dan is naar daar valt natuurlijk best simpel een restrictor tussen te bouwen als het teveel is.
    Maar als het te weinig is?
    De nokkenas draait maar op 1/6de van de nokkenas

  17. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Ik zat te denken aan een ingekort model auto schokdempertje zonder olie compleet met veer als plunjer,zou dat werken?
    Heb ik nog wel liggen in verschillende formaten.

    Edit
    Busje draaien met inwendige veer die de plunjer van de schokdemper op de ring houdt en stukje gehard staal op de zuigerstang monteren als nokvolger.

    Laatst bewerkt: 27 mei 2019
  18. brutus

    brutus Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    21.891
    Locatie:
    Oldeberkoop
    Zou moeten werken, al denk ik dat een membraan i.p.v. zuiger beter werkt.. De slag is maar klein, en iedere lekkage verzwakt de puls

  19. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Ja mee eens,de slag is idd maar klein.
    Maar wel veel makkelijker te maken.

    Maar wat verander jij eigenlijk aan zo'n carburateurtje als je ombouwt naar benzine?

  20. brutus

    brutus Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    21.891
    Locatie:
    Oldeberkoop
    Sorry, had die vraag eerder over het hoofd gezien... Was niet de bedoeling, er is niks geheims aan.

    Alleen maar (indien nodig) de lineariteit.

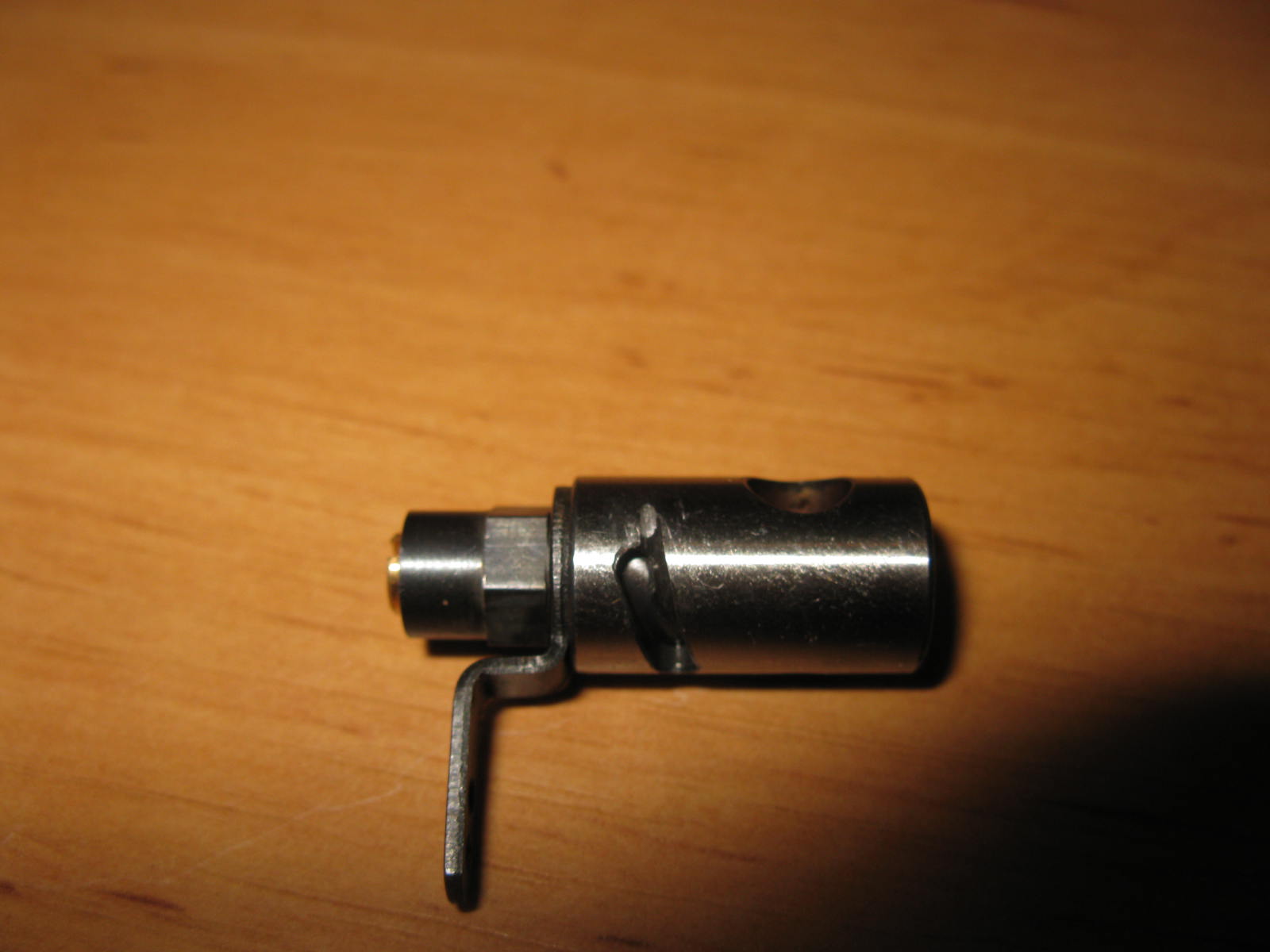

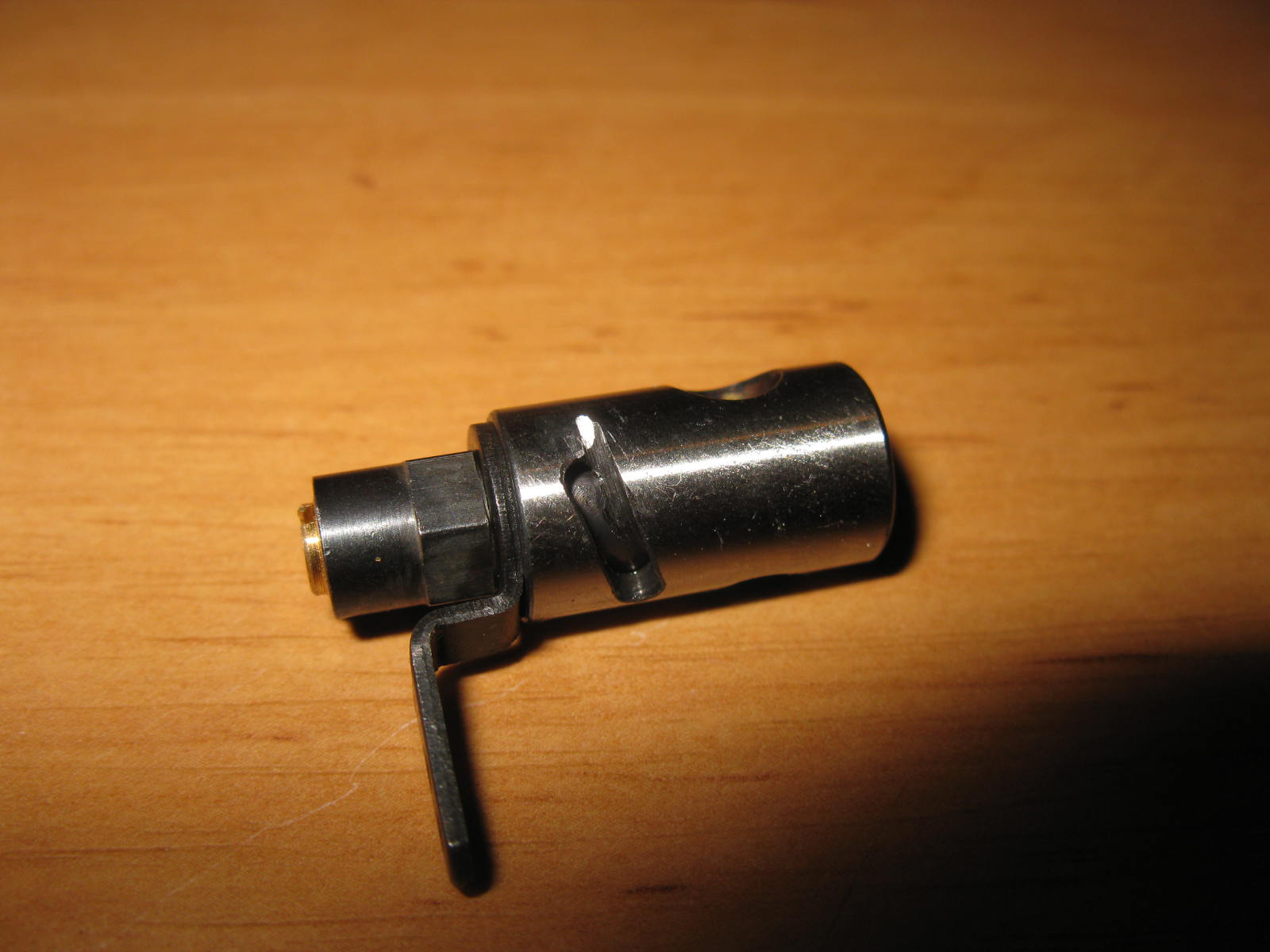

    Tot mijn verbazing zijn er carburateurs die zonder verdere aanpassingen af te stellen zijn voor benzine (sommige heli-carburateurs, en bijvoorbeeld SuperTigre carburateurs krijg je ook prima afgesteld zonder er in te slijpen), maar de meeste die ik tegen kom, moet ik in de schuine groef van de gasklep slijpen.


    Het is me tot nog toe gelukt om één carb goed te krijgen door de konushoek van de metering naald aan te passen, maar dat is echt een hit or miss situatie.
