7-Provinciën door Gi

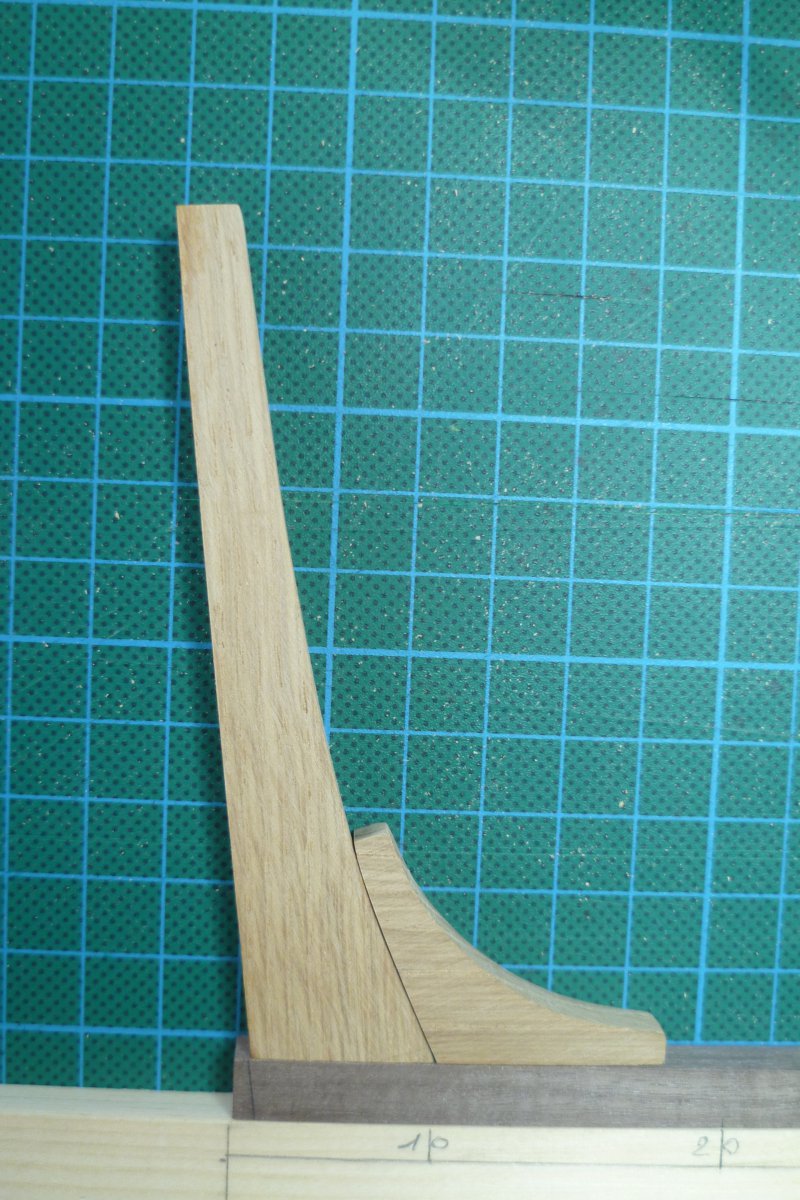

Het hek is van de dam, mijn eerste bijdrage:



Netjes!

Maak je nog de inkeping in de kiel voor het roer? Ik zie namelijk een recht potlood streepje daar.



Yep, is voorzien en had ik bij jou ook zo gezien. Ik had eerst mijn twijfels of ik al zo vroeg in de bouwfase online zou gaan, maar het zijn net zulke opmerkingen (zoals die van jou nu) die bevestigen dat ik er goed aan doe. Elk advies is meer dan welkom. Thx buddy!



AHa, als er een schaap over de dam vliegt, dan volgen er meer scheepsonderdelen.



Keuze van spanten door Gino SLOCK geplaatst op 2 apr 2019 om 09:03

Mijn spantkeuze zal waarschijnlijk fig. 3 worden, zo werden de meeste Admiralty-modellen ook gebouwd.



Veel succes met dit model!
De schaal 1 : 77 is een hele uitdaging, vooral als je in scratch gaat bouwen. Ik zelf bouw al mijn modellen scratch op schaal HO
Ik ga je volgen,
Constant



Euh... schaal HO, hoeveel is dat? Ik ken dat niet echt.



HO dat is schaal 1:87 moest ik internet even voor raadplegen



H0 (H nul..) komt uit de spoor model bouw, vooral Amerikaans en Duitstalig georiënteerd. Een term die in (Nederlandse) scheepsbouw niet gebruikt wordt.

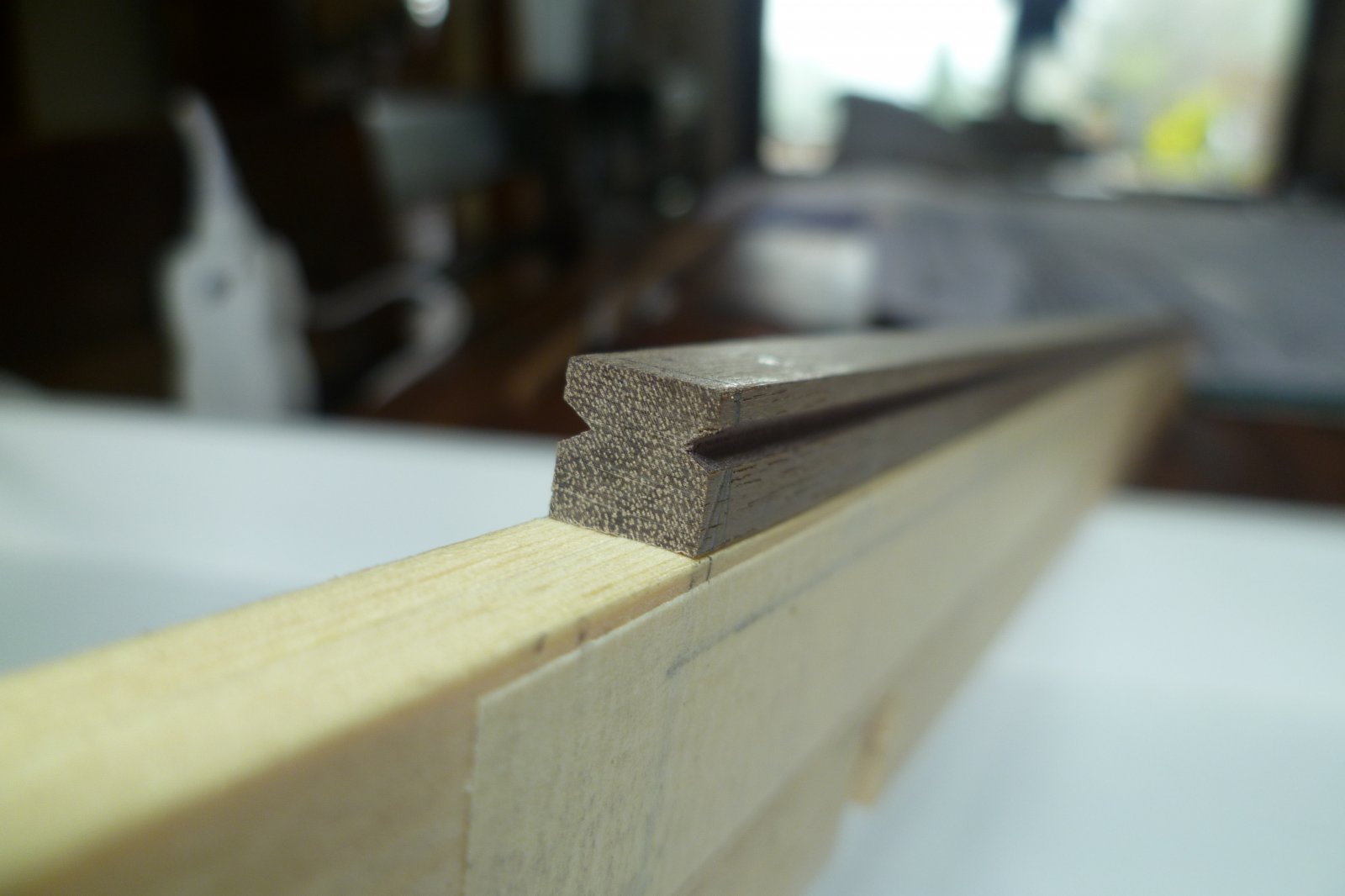

De sponning op de kiel geplaatst met een driehoekig freesje.



Dat ziet er natuurlijk wel gelikt uit, toch wel handig zo'n freesje...



Op een latje van 8 x 8 mm !



Knap gemaakt Gino

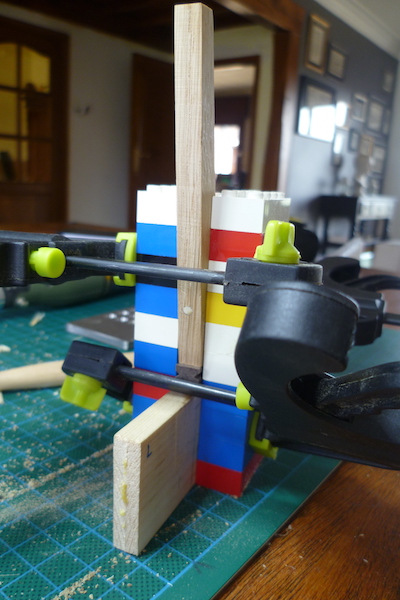

Hoe ik met Legoblokjes het achtersteven mooi evenwijdig met de kiel plaats.
Het is de bedoeling om vervolgens de verbinding extra sterk te maken door deuvels te lijmen. De deuvels maak ik van bamboe-satéstokjes (in een grootwarenhuis bij ons te verkrijgen) die ik door een trekplaat op maat trek (afhankelijk van de diameter van mijn boortjes) en dan gelijmd door de voorgeboorde gaten duw.



Iemand een gouden tip hoe ik het best een sponning maak op mijn voorsteven? Voor de kiel is het gewoon een rechte lijn, maar een voorsteven is een gebogen lijn & ik wil die sponning ook perfect symmetrisch met de beuging krijgen.



Een vaste opstelling voor de frees en dan een geleiding maken waar je met de hand de voorsteven langs haalt? Dan houd je in ieder geval de zelfde afstand aan.

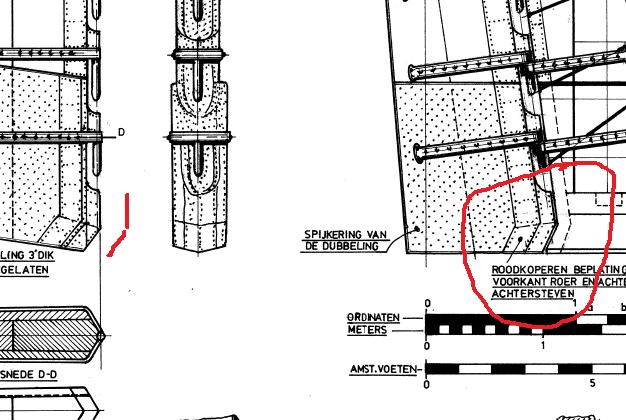

Even over de kiel en de sponning. Loopt die niet te ver door? de sponning is voor huidplanken die niet evenwijdig aan de kiel lopen maar onder een hoek. Aan de achterzijde heb je de dubbeling.

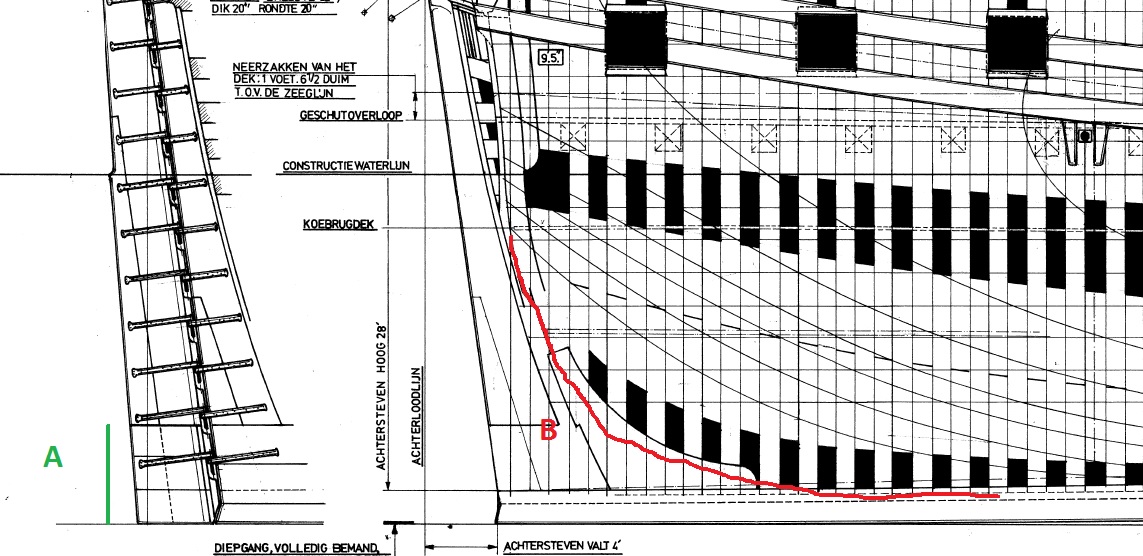

Even een screen shot...

Bij A loopt de dubbeling en die loopt/ligt vlak op de kiel.
B is (ongeveer, vergeef mijn slechte tekenwerk..) waar de huidbeplanking (ongeveer) loopt met een hoek aansluitend op de kiel/achtersteven in een sponning.



De sponning op de kiel heb ik bewust doorgetrokken. Ik dacht: het is gemakkelijker om het overbodige op te vullen en fijn te schuren dan achteraf (bij een tekort) bij te frezen terwijl de spanten er al liggen. Ik wist echter nog niet waar de scheiding (jouw rode lijn) juist lag. Nu weet ik het ongeveer en dat helpt me zeker verder. Thx



Duidelijk verhaal!!



Ik denk ook zoiets maken als een ronde ring als geleider rond je freesje.



Lijkt me wel wat, stof tot nadenken. Ik zal zeker iets moeten zoeken in de zin van een geleider.
