Batavia (Kolderstok) door AndreD
- Topicstarter AndreD
- Startdatum
Kan gewoon als .jpg bij Kolderstok opgevraagd worden
Zoals Hans had geschreven hierboven: ik had van hem een pdf-bestand ontvangen met daarin de schildering op verscheidene groottes. Even uitzoeken/schalen welke past en dan geprint.
De rand van de sticker had ik donkergroen geschilderd (met maskeertape erop) om de rand minder te laten opvallen.
De rand van de sticker had ik donkergroen geschilderd (met maskeertape erop) om de rand minder te laten opvallen.
De luizenplecht gedaan.
Bij het begin van het inpassen, bleek dat ik de boeg te laag had gelaten. Daarom eerst wat herstel werkzaamheden door wat hoogte en wat extra plankjes aan te brengen.
Bij het bestuderen van andere bouwverslagen kwam ik tot de ontdekking dat mijn boeg iets te spits is en dus niet stomp genoeg. Daar kan ik nu niets meer aan doen, en ik neem aan dat zodra het galjoen en de boegspriet erop zitten dat niet meer zo in het oog zit..
Ik heb de keuze gemaakt om alleen de gepotdekselde planken groen te verven (Revell 048, net als fortuining), en dus de deurkozijnen niet te verven. Die heb ik daarom uit notenhout gemaakt.

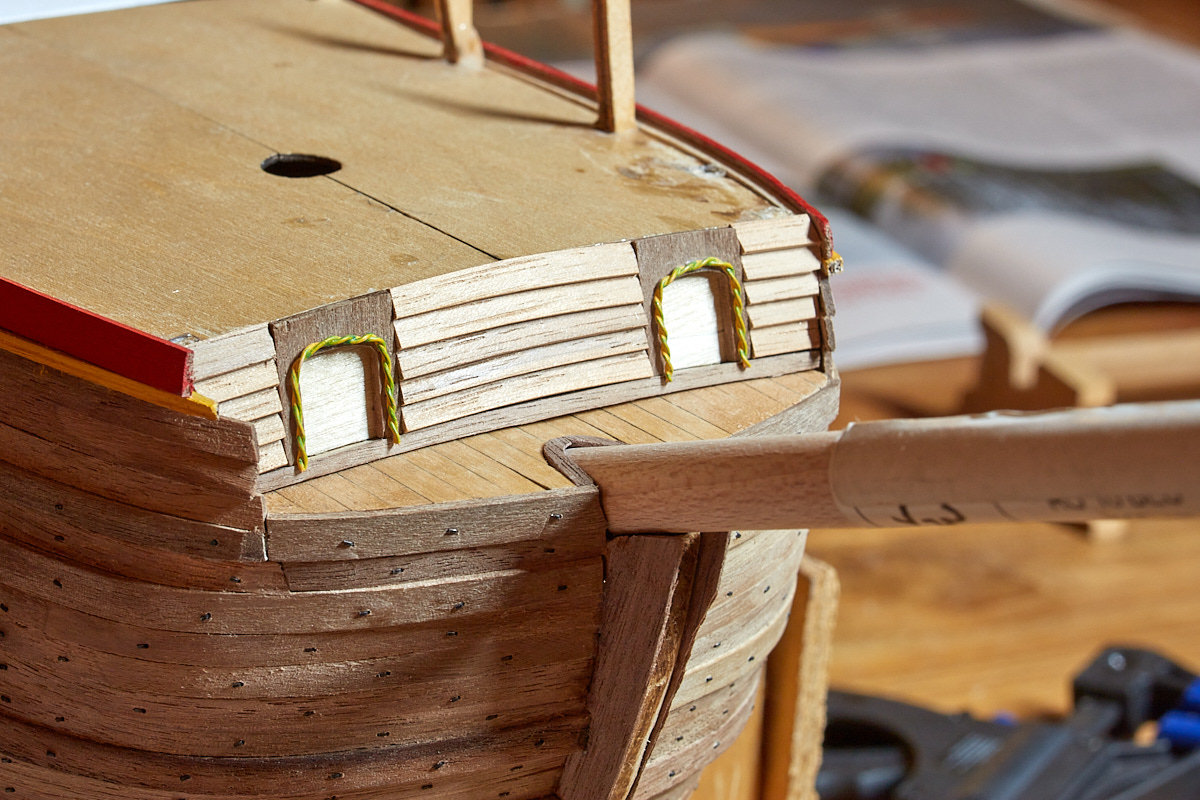

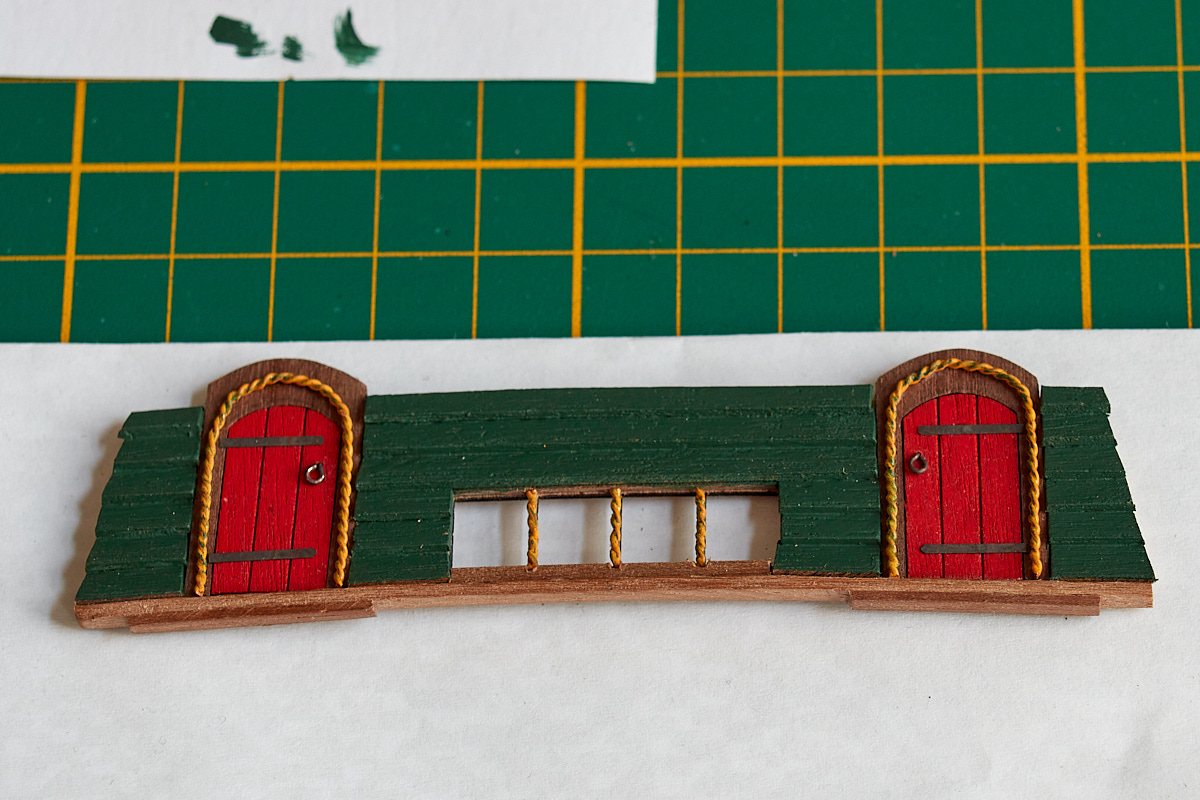

Om de deurpost heen heb ik een versiering aangebracht gemaakt uit gewikkeld koperdraad (van dunne stroomkabel).
De deurhangers heb ik gemaakt uit een dun stripje messing.
De 'dek' beplanking van de luizenplecht heb ik gemaakt uit 4 x 0.7 mm plankjes, van hout dat ik op voorraad had. Ik weet niet welk hout. Het is mooi glad.
De breeuwnaden met schilderspotlood aangebracht. Daarna de plankjes met glans vernis (Humbrol) gelakt, om daarna kleine gaatjes erin te prikken om de nagels te simuleren. Daarna met een wash eroverheen, waardoor voornamelijk de gaatjes worden opgevuld met kleurstof. Is op de foto niet zo goed te zien..
Bij het begin van het inpassen, bleek dat ik de boeg te laag had gelaten. Daarom eerst wat herstel werkzaamheden door wat hoogte en wat extra plankjes aan te brengen.
Bij het bestuderen van andere bouwverslagen kwam ik tot de ontdekking dat mijn boeg iets te spits is en dus niet stomp genoeg. Daar kan ik nu niets meer aan doen, en ik neem aan dat zodra het galjoen en de boegspriet erop zitten dat niet meer zo in het oog zit..
Ik heb de keuze gemaakt om alleen de gepotdekselde planken groen te verven (Revell 048, net als fortuining), en dus de deurkozijnen niet te verven. Die heb ik daarom uit notenhout gemaakt.
Om de deurpost heen heb ik een versiering aangebracht gemaakt uit gewikkeld koperdraad (van dunne stroomkabel).
De deurhangers heb ik gemaakt uit een dun stripje messing.
De 'dek' beplanking van de luizenplecht heb ik gemaakt uit 4 x 0.7 mm plankjes, van hout dat ik op voorraad had. Ik weet niet welk hout. Het is mooi glad.
De breeuwnaden met schilderspotlood aangebracht. Daarna de plankjes met glans vernis (Humbrol) gelakt, om daarna kleine gaatjes erin te prikken om de nagels te simuleren. Daarna met een wash eroverheen, waardoor voornamelijk de gaatjes worden opgevuld met kleurstof. Is op de foto niet zo goed te zien..
Inmiddels ook het volgende wandje gemaakt: die aan de voorkant, op het lage dek.
Uiterlijk in dezelfde stijl als het wandje van de luizenplecht, dus met groene gepotdekselde planken en met een versierde deurpost gemaakt uit gedraaid koperdraad.
De kleur groen is bewust, want ik zal niet de kleur zwart aanbrengen aan de binnenkant van het schip, want ik vind het mooier als de houtkleur goed zichtbaar blijft.
Omdat ik het wandje zal plaatsen tussen de al aangebrachte fortuining, was het nodig om per plankje te kijken hoe het past. Daardoor ook de niet rechte lijn aan de buitenkant, aangezien mijn fortuining aan de binnenkant niet recht bleek te zijn.
Het wandje geplaatst, nadat ik het onder uitstekende stukje nog had weggeschuurd...
De binnenzijde van de fortuining had ik beplankt met dunne latjes.

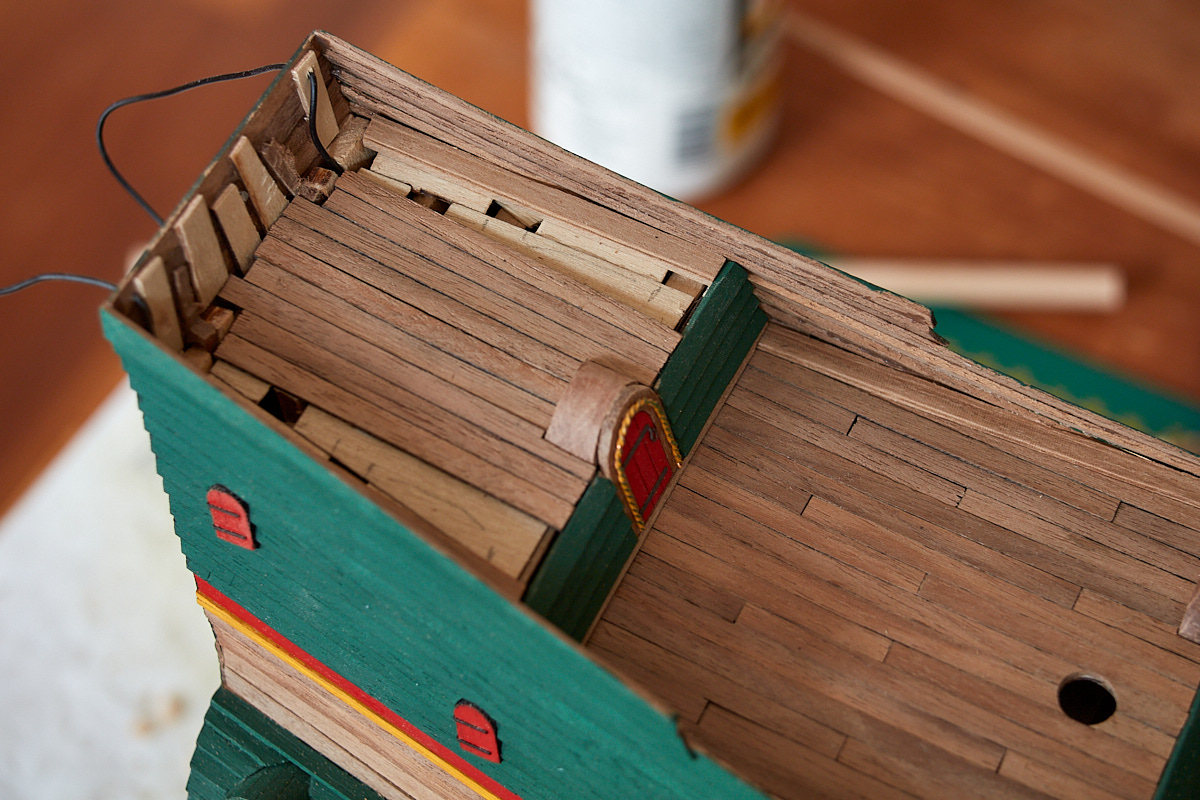

Daarna begonnen met het beplanken van het dek: 5 mm brede notenhouten latjes (1 mm dik) als schaarstokken. Ik heb op het forum meermaals gelezen dat bouwers lastig uitkwamen met de ruimte tussen de schaarstokken. Daarom 8 plankjes (van 4 mm) aan elkaar gemaakt als maat voor de planken die er nog tussen komen.
Uiterlijk in dezelfde stijl als het wandje van de luizenplecht, dus met groene gepotdekselde planken en met een versierde deurpost gemaakt uit gedraaid koperdraad.
De kleur groen is bewust, want ik zal niet de kleur zwart aanbrengen aan de binnenkant van het schip, want ik vind het mooier als de houtkleur goed zichtbaar blijft.
Omdat ik het wandje zal plaatsen tussen de al aangebrachte fortuining, was het nodig om per plankje te kijken hoe het past. Daardoor ook de niet rechte lijn aan de buitenkant, aangezien mijn fortuining aan de binnenkant niet recht bleek te zijn.
Het wandje geplaatst, nadat ik het onder uitstekende stukje nog had weggeschuurd...
De binnenzijde van de fortuining had ik beplankt met dunne latjes.
Daarna begonnen met het beplanken van het dek: 5 mm brede notenhouten latjes (1 mm dik) als schaarstokken. Ik heb op het forum meermaals gelezen dat bouwers lastig uitkwamen met de ruimte tussen de schaarstokken. Daarom 8 plankjes (van 4 mm) aan elkaar gemaakt als maat voor de planken die er nog tussen komen.
Met zoveel mooie Batavia activiteiten gepost deze dagen wil ik natuurlijk niet achterblijven.
Beplanking van verdek en bakdek gedaan.
De notenhout latten tussen de schaarstokken zijn 1 mm dik en 4 mm breed. De lat grenzend aan de verschansing is gemaakt vanuit 1,5 mm dikke en 5 mm brede lat, die aan 1 zijde in profiel is geraspt om zo een afwatering aan te duiden.
De overige latten zijn 0.5 dik en 4 mm breed. De kleur (en wellicht ook het hout) is niet overal hetzelfde.. dat komt omdat ik latjes uit voorraad gebruik die niet op hout zijn gesorteerd..
Het dek is in vier-plank systeem gelegd.

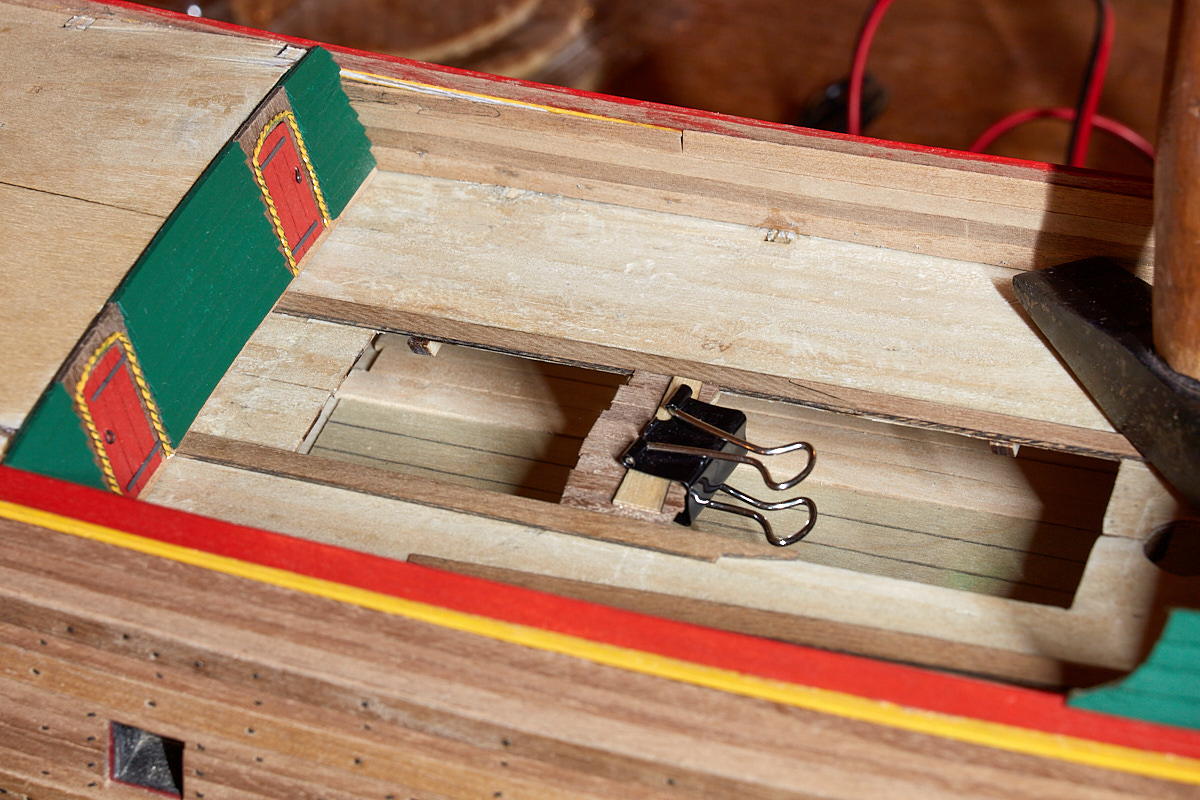

Ik ga overal roosters aanbrengen en geen dekzeilen. Daarom op het bakdek een gat geslepen waar een rooster bovenop komt.
Deze dekdelen zijn nog niet af. Nog te doen: schuren en 'houtnagels' simuleren, waarvoor ik een wash gebruik waardoor het hele dek iets donkerder zal worden. (net als bij de luizenplecht)
Beplanking van verdek en bakdek gedaan.
De notenhout latten tussen de schaarstokken zijn 1 mm dik en 4 mm breed. De lat grenzend aan de verschansing is gemaakt vanuit 1,5 mm dikke en 5 mm brede lat, die aan 1 zijde in profiel is geraspt om zo een afwatering aan te duiden.
De overige latten zijn 0.5 dik en 4 mm breed. De kleur (en wellicht ook het hout) is niet overal hetzelfde.. dat komt omdat ik latjes uit voorraad gebruik die niet op hout zijn gesorteerd..
Het dek is in vier-plank systeem gelegd.
Ik ga overal roosters aanbrengen en geen dekzeilen. Daarom op het bakdek een gat geslepen waar een rooster bovenop komt.
Deze dekdelen zijn nog niet af. Nog te doen: schuren en 'houtnagels' simuleren, waarvoor ik een wash gebruik waardoor het hele dek iets donkerder zal worden. (net als bij de luizenplecht)
Laatst bewerkt:

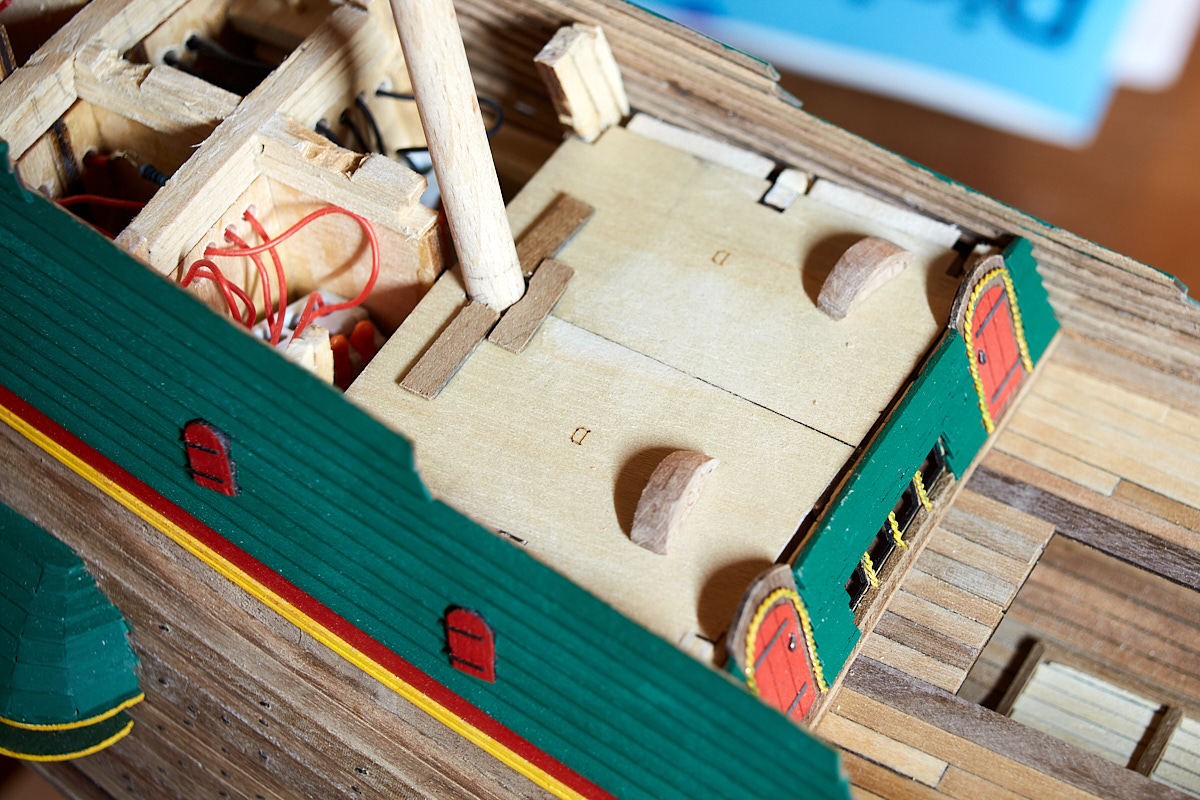

En inmiddels ook het volgdende dek, het halfdek, beplankt.
Op zelfde wijze als de andere dekken tot nu toe: Notenhouten schaarstokken van 5 mm breed en 1 mm dik met daartussen notenhout van 1 mm dik en 4 mm breed. De overige latten zijn 0.5 dik en 4 mm breed.
De lat grenzend aan de verschansing is gemaakt vanuit 1,5 mm dikke en 5 mm brede lat, die aan 1 zijde in profiel is geraspt om zo een afwatering aan te duiden.
Het dek is in vier-plank systeem gelegd.
Rondom het vierkant gat voor de knecht is een randje gemaakt, maar die steekt niet uit boven de andere planken.
Het schot op het verdek naar het halfdek is potdeksel gedaan met 4 mm brede latjes en daarna groen geverfd. De randen zijn verder met notenhout bekleed om zo geen triplex zichtbaar te laten zijn.

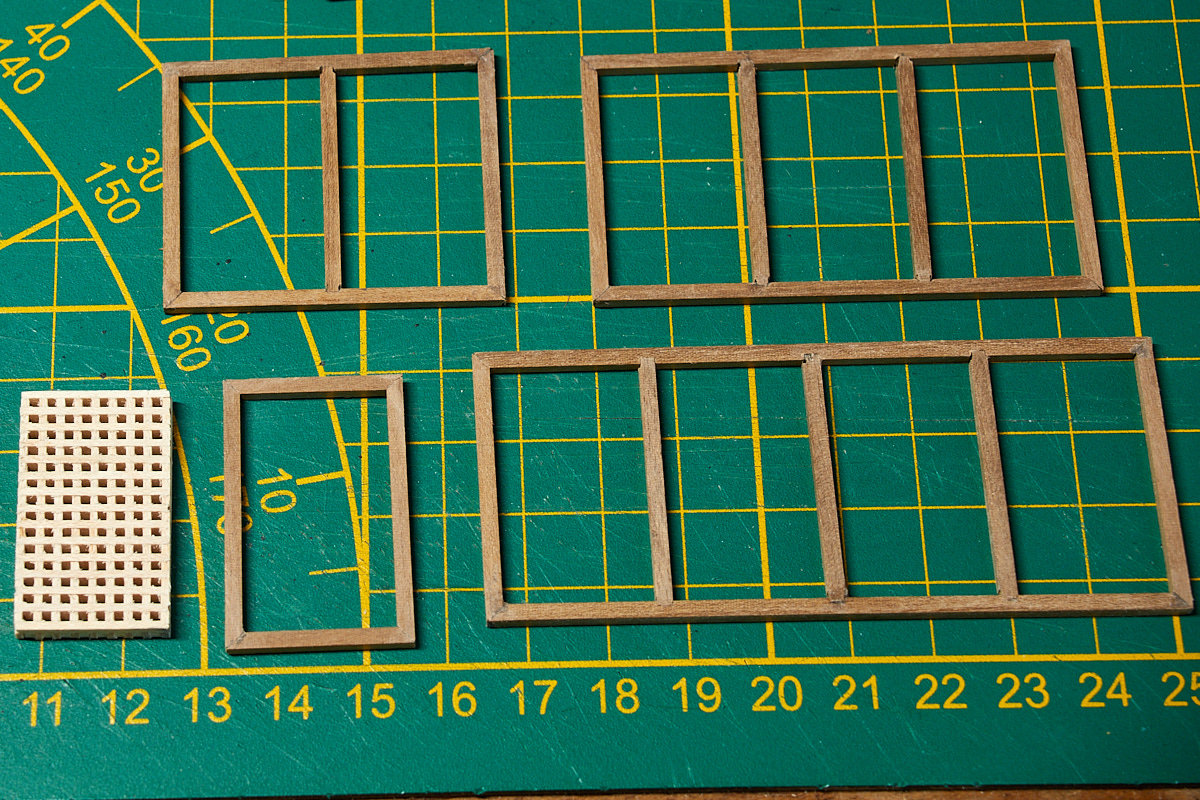

Het geraamte voor de roosters moet uiteraard nog gevuld worden met roosters.
Het schuren en simuleren van houtnagels moet nog gedaan worden.
Op zelfde wijze als de andere dekken tot nu toe: Notenhouten schaarstokken van 5 mm breed en 1 mm dik met daartussen notenhout van 1 mm dik en 4 mm breed. De overige latten zijn 0.5 dik en 4 mm breed.
De lat grenzend aan de verschansing is gemaakt vanuit 1,5 mm dikke en 5 mm brede lat, die aan 1 zijde in profiel is geraspt om zo een afwatering aan te duiden.
Het dek is in vier-plank systeem gelegd.
Rondom het vierkant gat voor de knecht is een randje gemaakt, maar die steekt niet uit boven de andere planken.
Het schot op het verdek naar het halfdek is potdeksel gedaan met 4 mm brede latjes en daarna groen geverfd. De randen zijn verder met notenhout bekleed om zo geen triplex zichtbaar te laten zijn.
Het geraamte voor de roosters moet uiteraard nog gevuld worden met roosters.
Het schuren en simuleren van houtnagels moet nog gedaan worden.

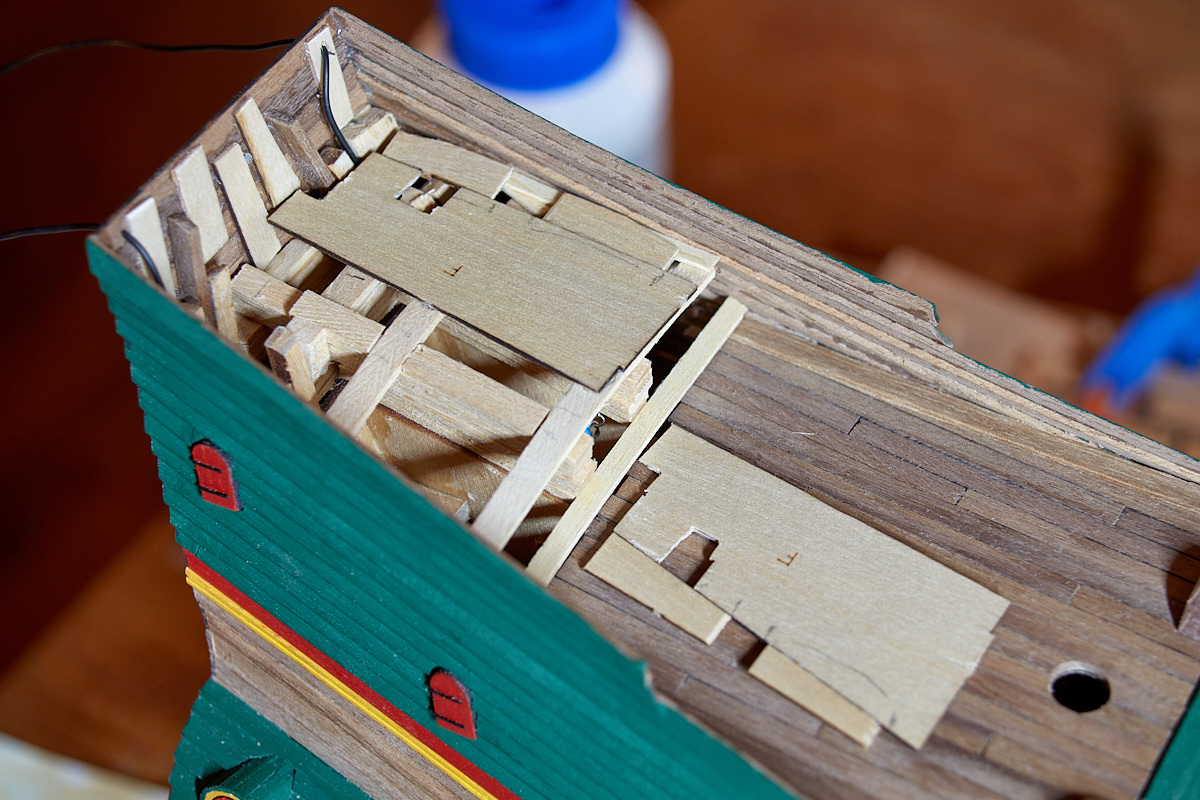

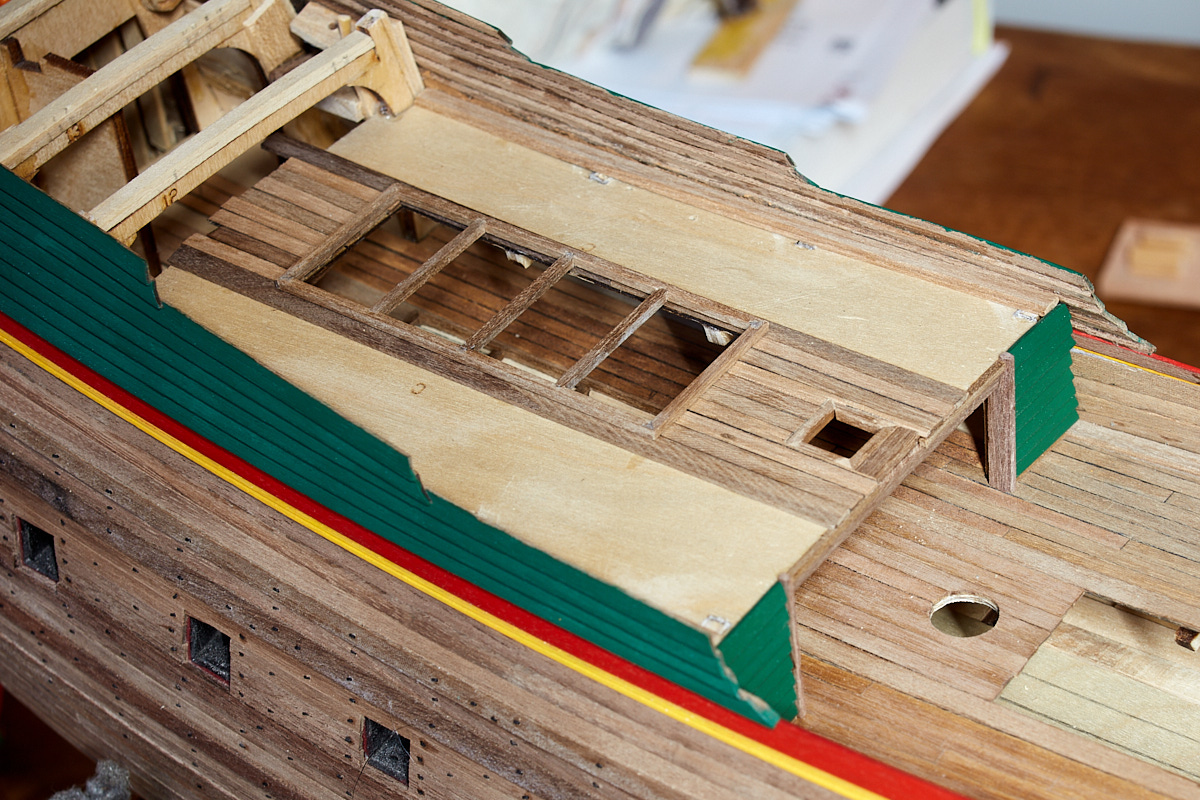

Inmiddels de volgende 2 dekken beplankt: het stuurplecht-dek en het kampagne-dek. Maar het meeste tijd en aandacht gaat zitten in de verticale stukken daartussen.
Zoals bij de anderen, heb ik ook hier een omlijsting voor de deuren gemaakt van gedraaid koperdraad. Dat gedraaide koperdraad is ook gebruikt als paaltjes in zo'n tussenstuk.
Ik heb ervoor gekozen om achter de deurtjes geen halfronde koepel te plaatsen (zoals op de bouwtekening), maar in plaats daarvan een soort half-pipe te hebben, die recht eindigt. Dit is analoog zoals het op de Vasa is (en ik daar ook had gemaakt).
Omdat de hoogtes van mijn dekken iets anders/groter uitvallen, moest ik de gaten in de dekken voor de bezaansmast aanpassen, omdat anders de hoek te groot zou zijn waarop de mast dan zou komen.
Zoals bij de anderen, heb ik ook hier een omlijsting voor de deuren gemaakt van gedraaid koperdraad. Dat gedraaide koperdraad is ook gebruikt als paaltjes in zo'n tussenstuk.
Ik heb ervoor gekozen om achter de deurtjes geen halfronde koepel te plaatsen (zoals op de bouwtekening), maar in plaats daarvan een soort half-pipe te hebben, die recht eindigt. Dit is analoog zoals het op de Vasa is (en ik daar ook had gemaakt).
Omdat de hoogtes van mijn dekken iets anders/groter uitvallen, moest ik de gaten in de dekken voor de bezaansmast aanpassen, omdat anders de hoek te groot zou zijn waarop de mast dan zou komen.
Stephan Kertész
Forum veteraan
netjes!
Hoi Andre. Ziet er goed uit zeg. Ik vroeg me af of je in je afwerking ook zoekende bent naar hoe je het dichtst bij de echte Batavia komt? Meer omdat je dat in je vormgeving ook doet. Ben eens benieuwd hoe jij je keuzes maakt om bijvoorbeeld voor de versiering rondom je deurtjes te komen. Ik blijf het echt tof vinden je project
Hoi Tim, Stephan,
Dank je.
Ik probeer inderdaad dichtbij te komen hoe het er uit gezien zou kunnen hebben. Voor de rompvorm (bredere achterkant dan replica) had ik toevallig informatie gevonden in archeologisch artikel (zie eerdere post).
Voor de aankleding rondom de deuren, had ik inspiratie opgedaan in het boek over de Prins Willem. Daar staan mooie sfeertekeningen in. Daarin zijn de deurposten versierd met houtgesneden beelden, zoals bij ouderwetse kasten. Ik heb getwijfeld of ik zou proberen om met een 3D-printer die deurpostbeelden te maken, maar voor een eerste project voor mijn (pas aangekochte) 3D-printer leek me dat wat ambitieus. Daarom overwogen wat ik als versiering kon gebruiken. Ik had gedacht aan gedraaid touw, maar bedacht me op tijd dat gedraaid koperdraad vormvaster is.
Voor de kleuren wil ik juist veel hout laten zien, en dus niet de binnenkant zwart of rood verven. Maar de gepotdekselde delen wilde ik wel een kleur geven, en de kleur van de verschansing leek met passend.
Dank je.
Ik probeer inderdaad dichtbij te komen hoe het er uit gezien zou kunnen hebben. Voor de rompvorm (bredere achterkant dan replica) had ik toevallig informatie gevonden in archeologisch artikel (zie eerdere post).
Voor de aankleding rondom de deuren, had ik inspiratie opgedaan in het boek over de Prins Willem. Daar staan mooie sfeertekeningen in. Daarin zijn de deurposten versierd met houtgesneden beelden, zoals bij ouderwetse kasten. Ik heb getwijfeld of ik zou proberen om met een 3D-printer die deurpostbeelden te maken, maar voor een eerste project voor mijn (pas aangekochte) 3D-printer leek me dat wat ambitieus. Daarom overwogen wat ik als versiering kon gebruiken. Ik had gedacht aan gedraaid touw, maar bedacht me op tijd dat gedraaid koperdraad vormvaster is.
Voor de kleuren wil ik juist veel hout laten zien, en dus niet de binnenkant zwart of rood verven. Maar de gepotdekselde delen wilde ik wel een kleur geven, en de kleur van de verschansing leek met passend.

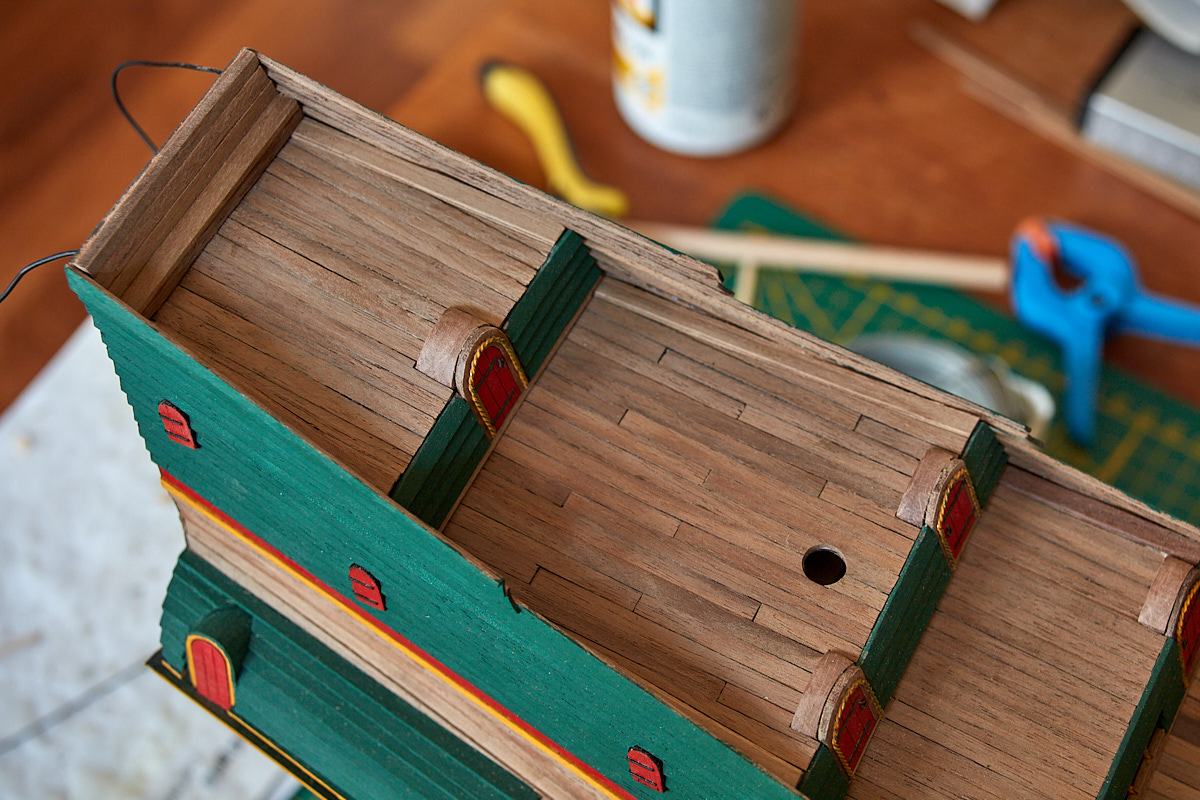

Een mijlpaal bereikt: zo voelt het. Want de dekken zijn dicht.
Als laatste was het spiegeldek. Hierbij is in de foto's te zien dat mijn model een flink bredere achterkant heeft, aangezien deel F een stukje extra nodig had om een volle onderkant te maken voor het dek. Net als bij de andere dekken heb ik de extra hoogte achter de deur als 'half-pipe' gedaan en niet doorlopend tot achteraan, maar 'gewoon' met dezelfde diepte als bij de andere deuren.
De draden naar de latere lantaarn zijn nu ook weggewerkt achter een wandje met plankjes.
Als laatste was het spiegeldek. Hierbij is in de foto's te zien dat mijn model een flink bredere achterkant heeft, aangezien deel F een stukje extra nodig had om een volle onderkant te maken voor het dek. Net als bij de andere dekken heb ik de extra hoogte achter de deur als 'half-pipe' gedaan en niet doorlopend tot achteraan, maar 'gewoon' met dezelfde diepte als bij de andere deuren.
De draden naar de latere lantaarn zijn nu ook weggewerkt achter een wandje met plankjes.

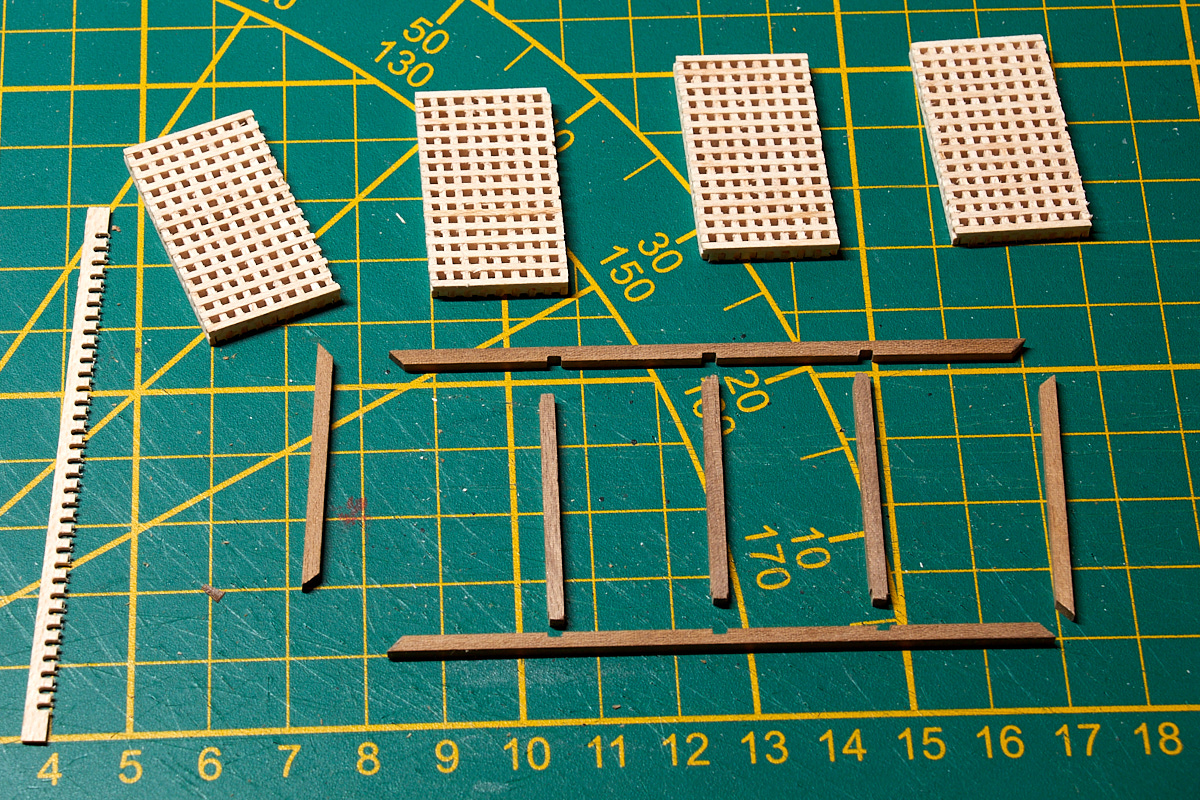

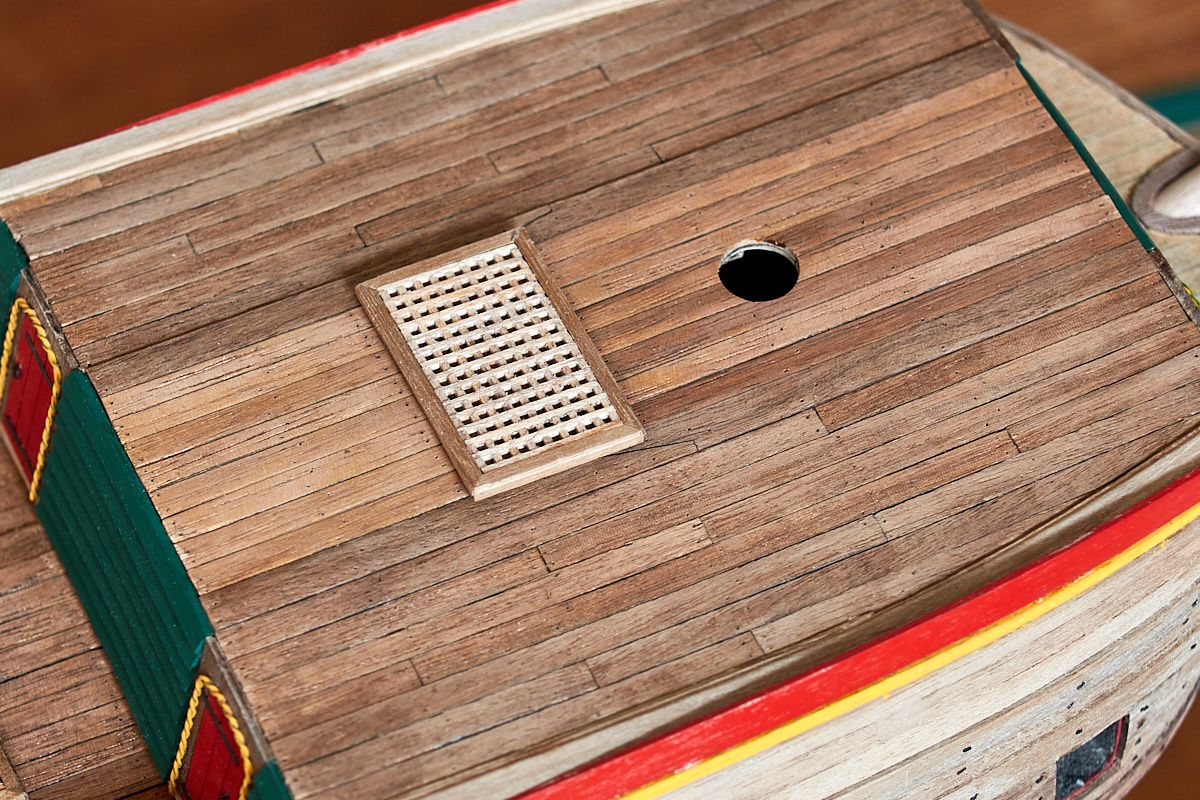

De roosters zijn gemaakt van 2x2 mm notenhout omlijsting, waarbij middels een frees de tussenliggende balkjes op zijn plaats worden gehouden.
Daarbinnen de (destijds) standaard 1x1 mm roosters. Omdat ik alle roosters maak en geen dekzeilen gebruikt voor de luiken waren er net te weinig in de kit. Hans had wel enkele modernere gestuurd (dank), maar die waren een andere maat. Daarom vanuit een andere voorraad de resterende 2 roosters gemaakt, waarbij de afmetingen net iets anders uitvallen. Ik vind het acceptabel.
In het dek wilde ik de nagels simuleren. Net als op de voorplecht had ik dat gedaan middels een aantal stappen:
als eerste blanke glanslak op het dek (wel even schrikken dat het dan zo donker wordt...)
daarna gaatjes geprikt
vervolgens met een waterige wash gestreken over het dek, waarbij het doel is dat de gaatjes vollopen en de dichtgelakte rest maar weinig kleur opneemt
als laatste met een vochtige doek geveegd over het dek, waardoor de kleur afneemt op het dek. Wel oppassen dat dan de gaatjes niet ook worden leeggezogen..
Het resultaat is een mat dek met daarin kleine zwarte puntjes. Je moet goed kijken, maar qua schaal klopt het dan eigenlijk wel.

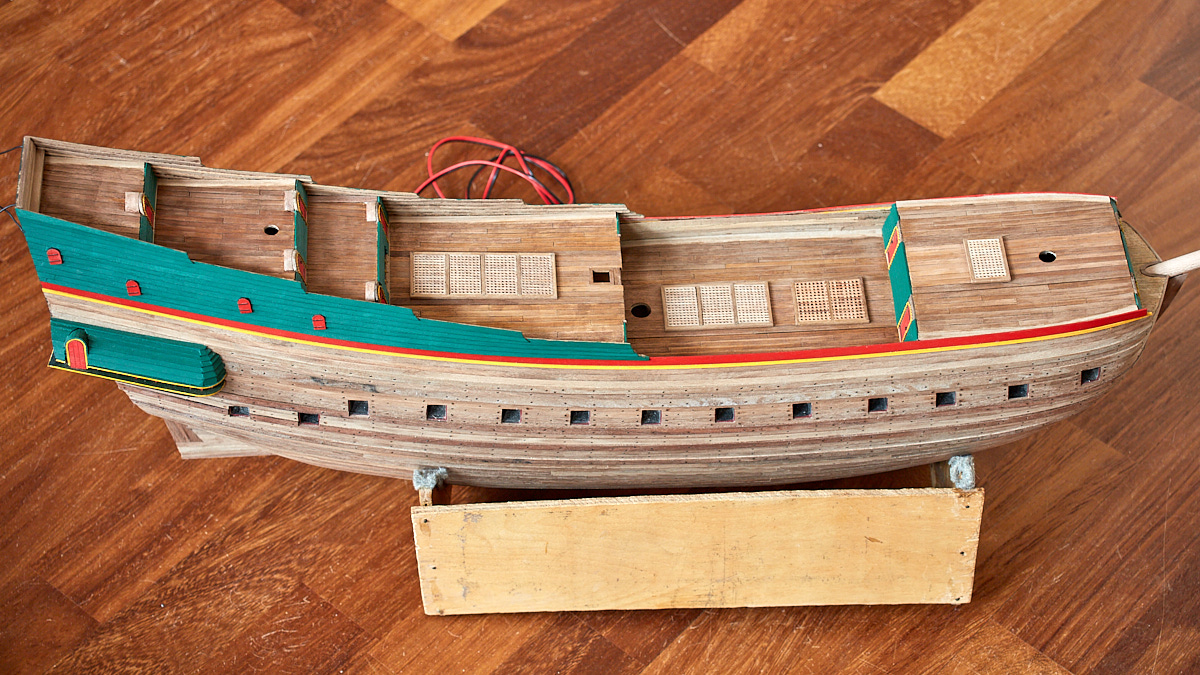

Een overzichtsfoto met de huidige status:
Daarbinnen de (destijds) standaard 1x1 mm roosters. Omdat ik alle roosters maak en geen dekzeilen gebruikt voor de luiken waren er net te weinig in de kit. Hans had wel enkele modernere gestuurd (dank), maar die waren een andere maat. Daarom vanuit een andere voorraad de resterende 2 roosters gemaakt, waarbij de afmetingen net iets anders uitvallen. Ik vind het acceptabel.
In het dek wilde ik de nagels simuleren. Net als op de voorplecht had ik dat gedaan middels een aantal stappen:
als eerste blanke glanslak op het dek (wel even schrikken dat het dan zo donker wordt...)
daarna gaatjes geprikt
vervolgens met een waterige wash gestreken over het dek, waarbij het doel is dat de gaatjes vollopen en de dichtgelakte rest maar weinig kleur opneemt
als laatste met een vochtige doek geveegd over het dek, waardoor de kleur afneemt op het dek. Wel oppassen dat dan de gaatjes niet ook worden leeggezogen..
Het resultaat is een mat dek met daarin kleine zwarte puntjes. Je moet goed kijken, maar qua schaal klopt het dan eigenlijk wel.
Een overzichtsfoto met de huidige status:
Hans Groenenberg
Forum veteraan
Mooi gemaakt hoor
Hans Groenenberg
Forum veteraan
Zelf heb ik bij het Wijdschip er met een spelt gaatjes in geprikt. Deze spelt doopte ik dan van te voren in een ebbenbeits. Hierdoor kwamen er ook wel aardige nagels te voorschijn. Dit moet je inderdaad wel doen als het dek gelakt is. Anders zo het snel verder uitvloeien dan de bedoeling is.
