Big Scale windmolen

Discussie in 'De Modelbouwkroeg' gestart door mbouwer, 4 nov 2022.

  1. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant
    De diameter van de lager moet hier ongeveer 54 mm worden
    en ik wil proberen een lichtgewicht rubber lager te maken.

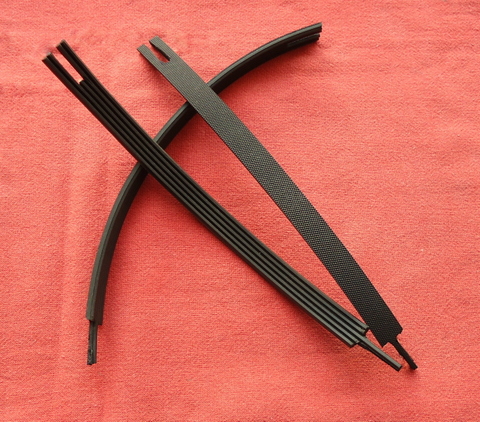

    Met inzetstukjes van een poly-v riem.

    poly V-snaar.JPG

    Laatst bewerkt: 2 feb 2023
  2. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

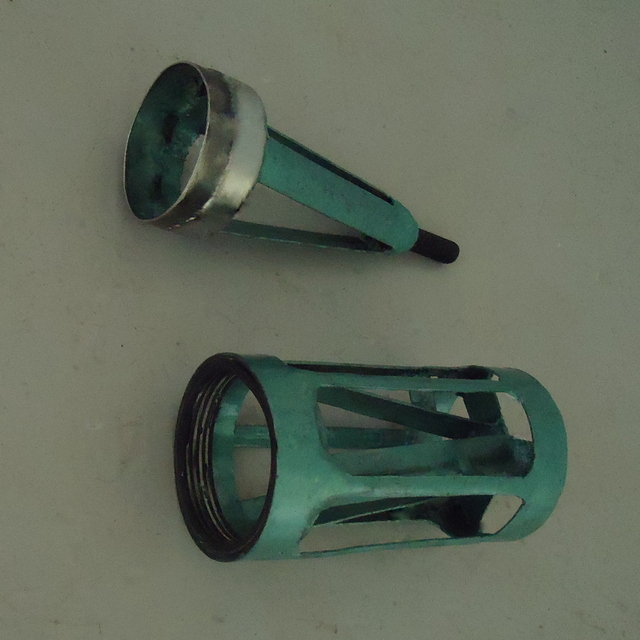

    De wiekas en naaf met het rubberlager.
    De as is gelagerd in de rubberring (54 mm inwendig) en in de moer.
    Verdraaiing is 90 graden max.

    naaf en wiekpivot.JPG

  3. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

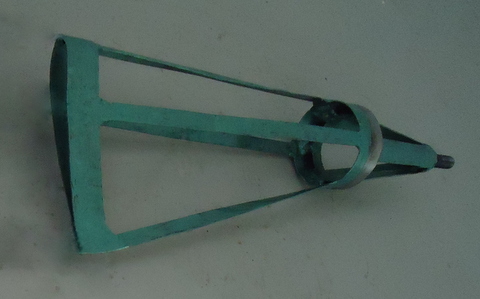

    De contouren van de bladwortel zijn nu aan de wiekas gelast.
    Na opvullen met 2- componentenschuim kan ik de vorm bijwerken met schuurpapier en dan bekleden met een laagje polyester.


  4. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

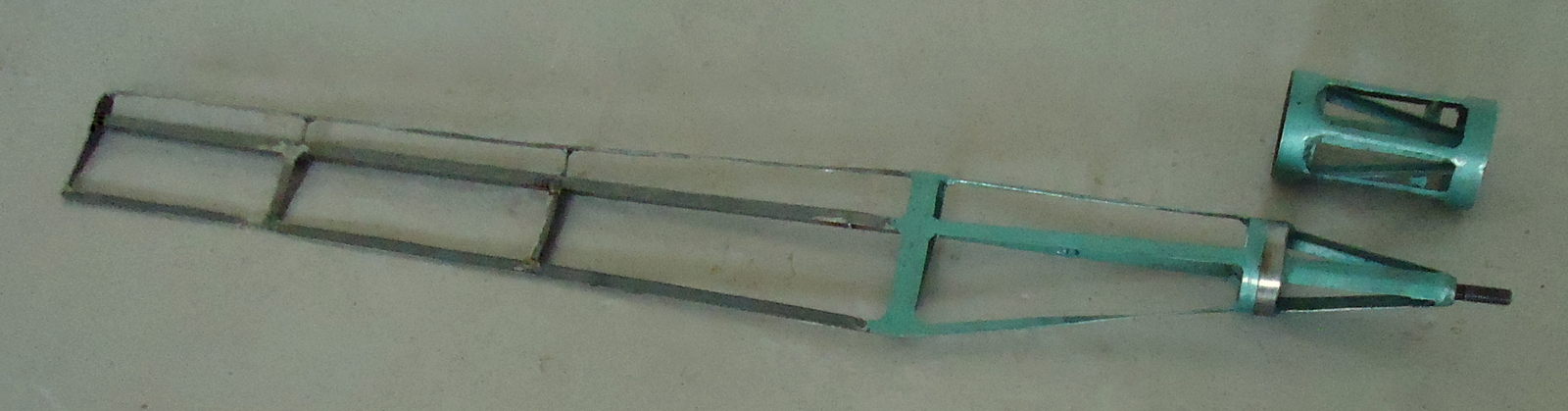

    Voor dit profielwerkstuk is 1 wiek voldoende.

    met wiekcontouren.JPG

  5. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

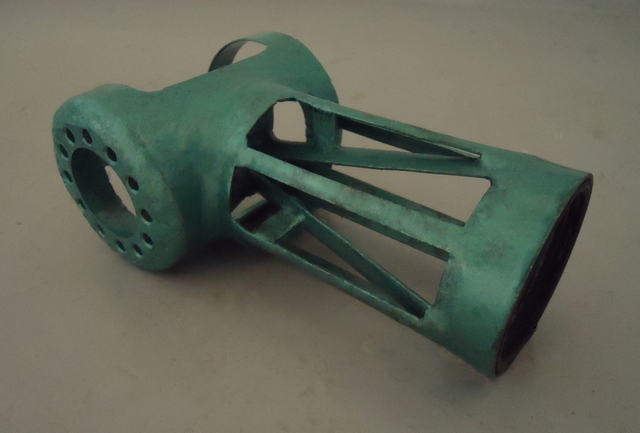

    Wiekenkop met 1 wieknaaf. Aan de andere zijde moet een contragewichtje komen.

    wiekenkop met 1 naaf.JPG

  6. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

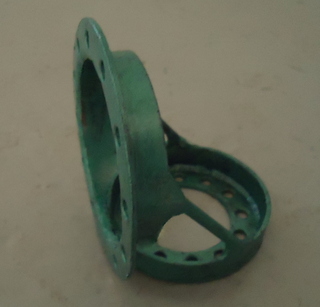

    Ophanging voor hoofdas op het kruilager.


  7. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

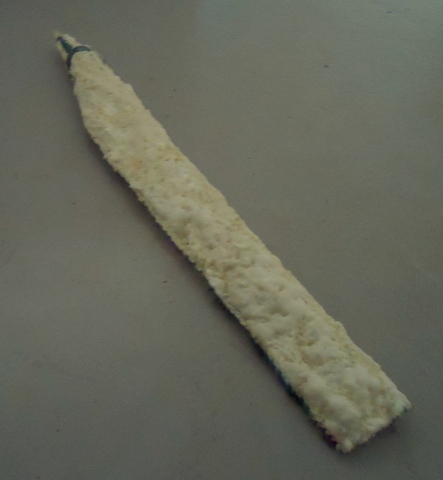

    De contouren van het blad zijn opgevuld met bouwschuim
    en nu kan ik het overtollige schuim wegsnijden en schuren.


  8. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

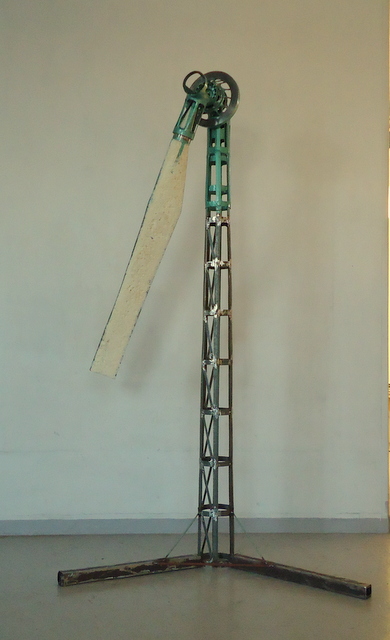

    Samenstelling op het bovenstuk van de mast.
    Tegenover de wiek ga ik nu een contragewicht aanbrengen.

    blad op masttop.JPG

  9. Unusual RC

    Unusual RC

    Lid geworden:
    19 mei 2004
    Berichten:
    1.744
    Locatie:
    Rijswijk, Zuid Holland
    Leuk!
    Denk aan het verschil tussen statische en dynamische onbalans ;)

  10. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

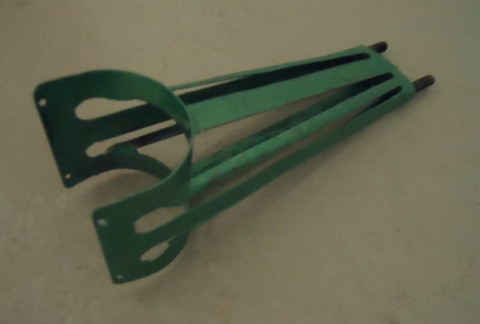

    Het statief voor het contragewicht ( nastelbaar bij onbalans )

    statief contragewicht.JPG

  11. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

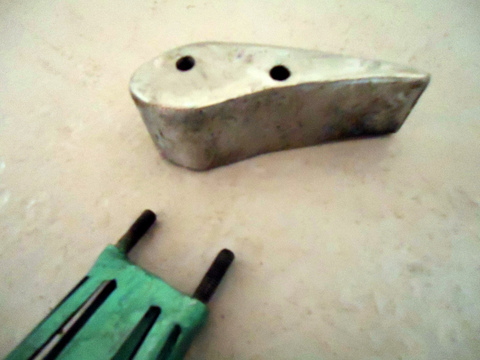

    Statief en contragewicht (1086 gram)
    Nadat ik de wiek ingepakt heb in een laagje polyester zal ik het contragewicht ook iets zwaarder maken.

    statief en contragewicht (1086 gram).JPG

  12. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

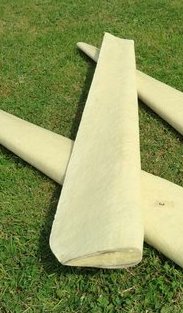

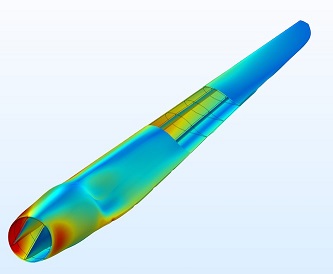

    Het lijkt me ook heel leuk om te proberen een lichtere wiek te maken. Met koolstof en epoxy.

    Wellicht zijn hier op het forum (ervarings) deskundigen.

    wiek lichter maken.JPG

    haje74 vindt dit leuk.
  13. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

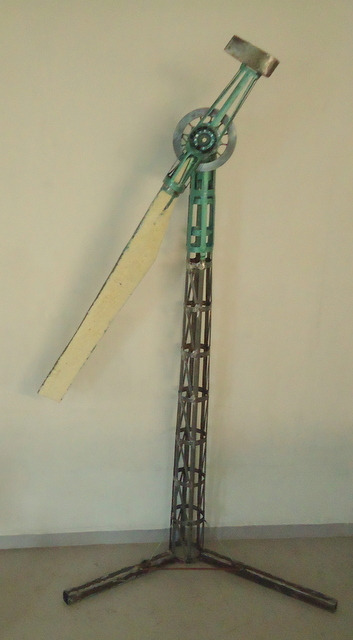

    Aangedreven kruilager, hoofdas met magneetringen, wiekophanging en verstelling.
    Door deze testopstelling krijg ik voor mezelf meer duidelijk hoe ik de verschillende componenten kan maken.
    En kan reproduceren als iemand met me mee wil bouwen.


    morgoth924 vindt dit leuk.
  14. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

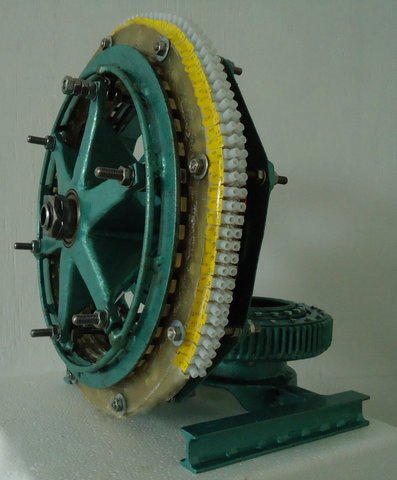

    Nu wil ik graag een 150 mm diameter verbeterde versie van een vorige opzet van een axiaal generator maken.

    30 cm axiaal.jpg

  15. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

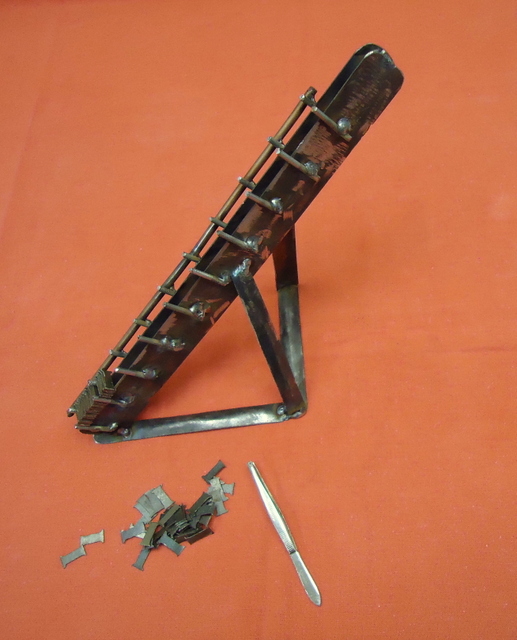

    Met deze mal kan ik de blikjes stapelen en telkens 9 blikpakketjes van 20 mm dik lijmen.


  16. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

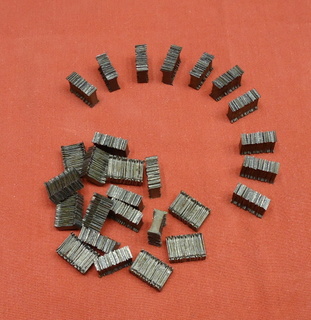

    Gelijmde blikpakketjes.

    27 blikpakketjes.JPG

  17. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

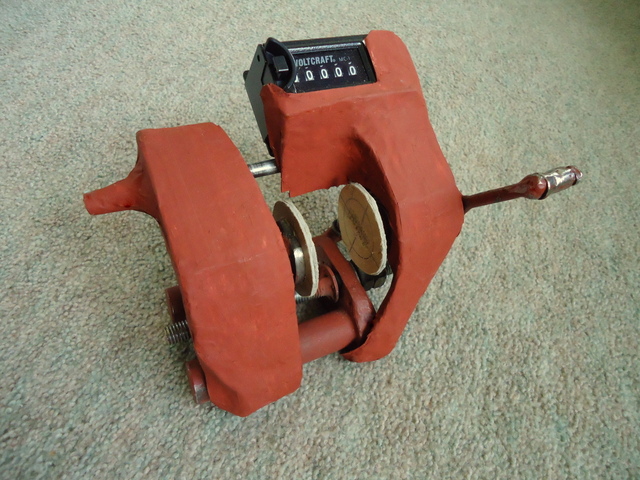

    Om spoelen te maken kan ik nu de blikpakketjes tussen een dubbelzijdig aangedreven coilwinder klemmen.

    coil winder.JPG

    haje74 vindt dit leuk.
  18. haje74

    haje74

    Lid geworden:
    1 aug 2010
    Berichten:
    612
    Locatie:
    Zutphen
    Mooi project hoor!
    Heb je al een definitief bladontwerp?
    Dan is het misschien een optie om daar 1 model van te maken, en daar weer een deelbare mallenset vanaf te halen? Dan kun je die mallenset vervolgens gebruiken om meerdere identieke bladen te maken.

  19. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant
    Zo mogelijk wil ik er samen met een student een profielwerkstuk / eindwerk van maken.
    Eerst de generator en dan daar de wieken op afstemmen.
    Het wiekprofiel kan ik maken van polyester, hout, dun staal- aluminium plaat, carbon.....


    Unusual RC en haje74 vinden dit leuk.
  20. mbouwer

    mbouwer

    Lid geworden:
    1 apr 2022
    Berichten:
    115
    Locatie:
    Brabant

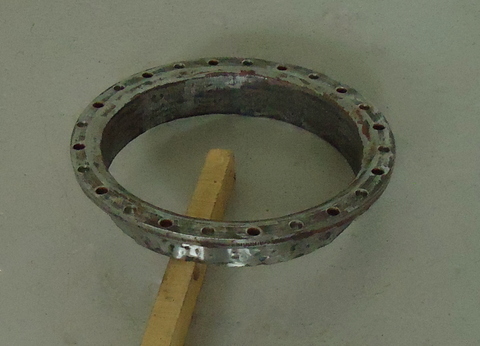

    Voorbereiden van de kantelmast. Dit wordt de mastbevestigingsring. 26 cm diameter en 24 boutgaten voor M 8

    mast onderring..JPG

    Unusual RC vindt dit leuk.
