Bouw rompvleugelvliegtuig NU MET VLIEGFILMPJE!!

[Han]

Bouw rompvleugelvliegtuig vliegt eindelijk goed.!!

Hier vind je het bouwverslag van de bouw van mijn vleugelrompvliegtuig.
Veel succes met kijken.

Han.

Zo de eerste aanzet is er.

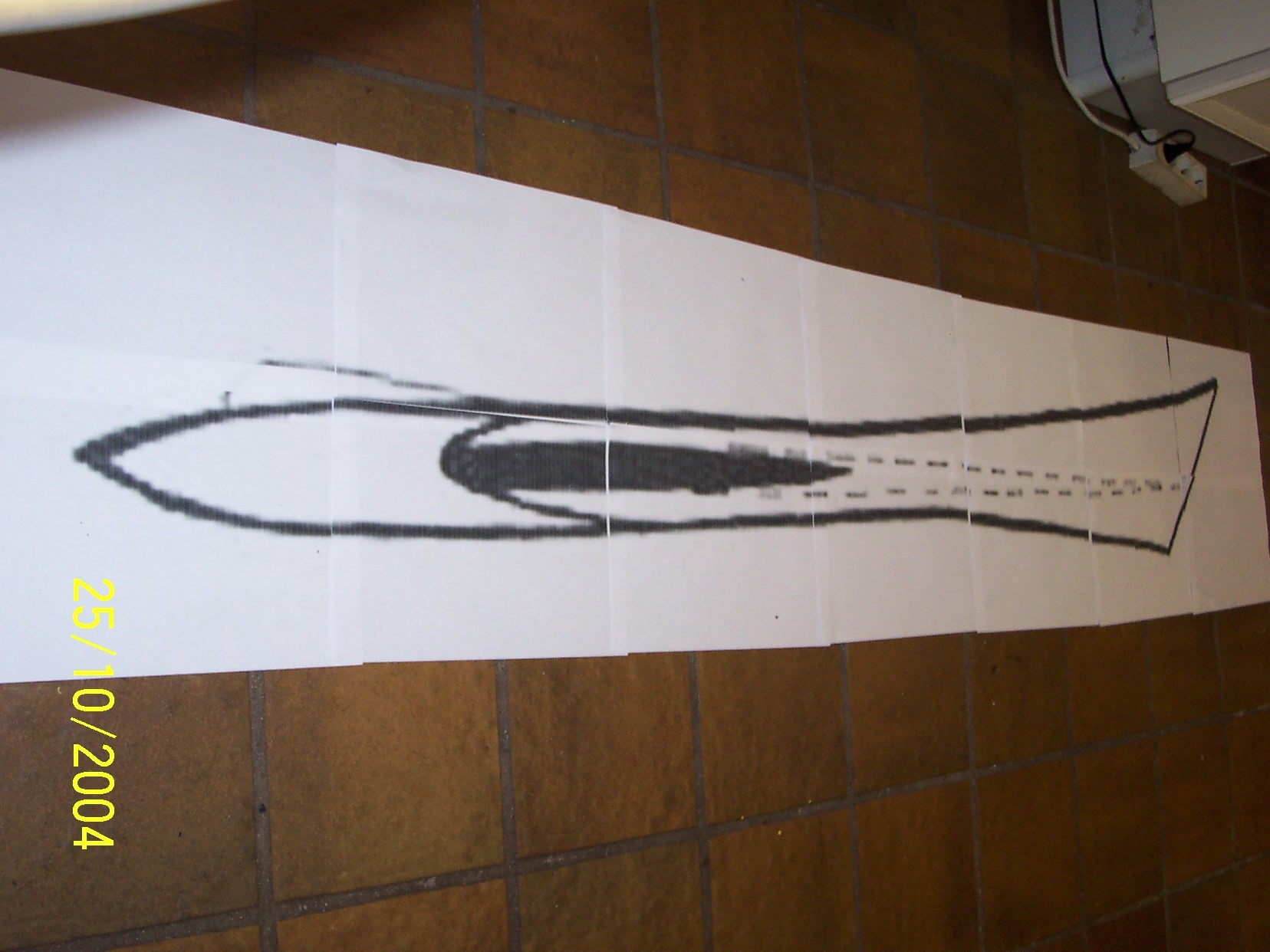

De tekening op ware grote is er.
Totale lengte wordt +- 160 cm.
Spanweidte 2650mm.
Maak alleen een tekening voor het zij aanzicht.
Daar de bouw van de vleugel verder niet altemoeilijk is.
Hier de eerste foto's

Mijn vorige project.

http://www.modelbouwforum.nl/threads/de-story-off-the-lapidar-van-handebouwer.5409/



Groeten Han de Bouwer.



[Bertus]

a



[Han]

Ha Bertus.
Heb even nog een foto toegevoegd.
Stond al in een ander topic.
Deze maakt al wat meer duidelijk.
Wat de aandrijving betreft, daar ben ik nog niet helemaal uit, maar dat gaat wel lukken.
Net de eerste ribben uitgeprint en geknipt.
Gaat zomooi met profilie en de printer op 80cm kettingpapier gaat super. Werkt helaas alleen op windows 98. Xp kent geen kettingformulieren van 80 cm tot 100cm.
Bertus morgen meer.

Groeten Han.



[Han]

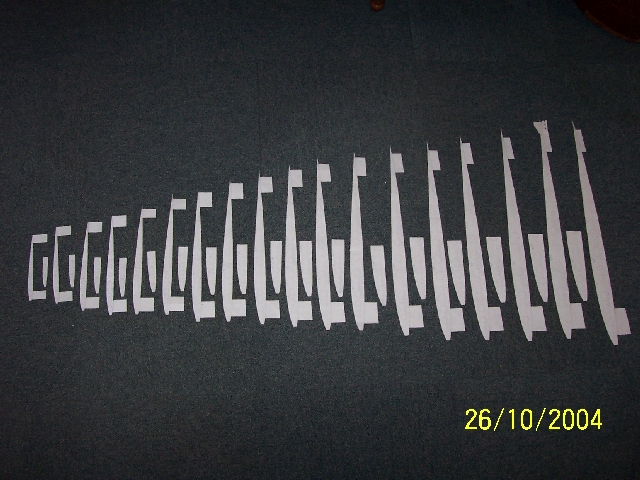

Zo lekker aan het knippen geweest.
Zoals julli kunnen zien zijn het aardig wat ribben geworden.
Hoef maar 1 kant te doen, daar ik voor twee de zelfde ribben de plankjes straks stapel.
Tot zover vandaag, morgen meer???

Groeten Han.



[Igwe Aneke]

Excentriek vliegtuig. Je hebt wel een aparte (maar speciale ) smaak. :lol:
Op de tekening staat dat de stand van de buis afhankelijk is van het gekozen profiel. Is dit voor het wegnemen van de pitching moment van het profiel? De stand op de tekening lijkt nogal extreem namelijk. :?



[Han]

Heb die pijp alleen voor de duidelijkheid zo gezet op tekening. Straks met de bouw hooguit een graad of 2 a 3.

Groeten Han.



[Theo Coenen]

Han wat voor een rare uitstulping zit er aan het einde van rib nummer 2, heeft dit een bepaald doel?



[Han]

Ha Theo,
Je ziet ook alles.
Moest je net niet zien.
Is een extra lijm papiertje die nog afgeknipt moet worden.

Hahaha Han.



[Han]

Zo net terug.
Even een stapeltje planken en latjes gehaald.
Weer een een boel euro's voor een stapeltje van niets.
Maar hier moet ik wel een eind mee komen.
Nu maar snijden en schuren.

Snij en schuur groeten Han.

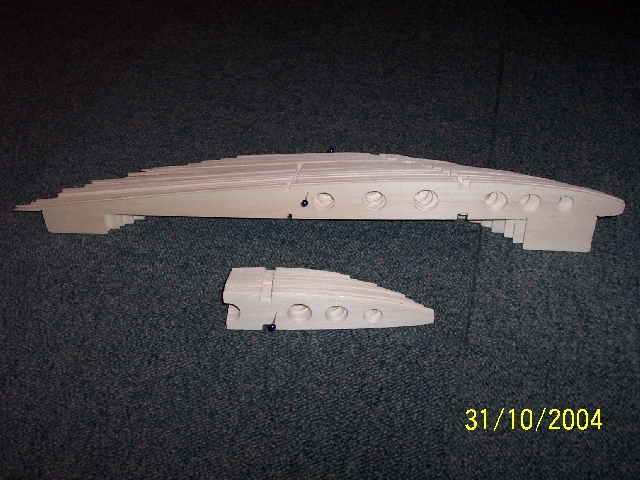

[Han]

Dat zat effe mee zeg.
Alle ribben voor de buitenvleugel gereed deze keer op voetjes.
De voetjes zijn wel hoor maar komt later beter uit met het rompgedeelte.
En dat alles met het handje, dus mesje en schuurpapiertje.
Inclusief de ronde gaatjes en de gleufjes voor de liggers.

Groeten Han



[Bertus]

a



[Stevo]

Han, je bent een BEEST!

@ Bertus

Ben je nu ook met watervliegtuigen begonnen? (zie avatar)



[Bertus]

a



[Han]

@ Stevo,

De eerste rompribben komen er aan.
Ga zo de eerste uitsnijden.

Watervliegen???
Is de afkoelbak voor Bertus.

Beestachtige groeten Han.



[Bertus]

a



[Stevo]

Nu Han, ik meen het wel (min of meer)

Eerst en vooral ga je niet onmiddellijk voor het "vanzelfsprekende klassieke ontwerp" maar kies je steeds voor iets wat nog maar weinig gedaan is. Die Lapidar is daar een typisch voorbeeld van en getuigd allerminst van de "spelen op veilig " methode, zo ook je nieuw toestel.

@ bertus

Vlug je avatar veranderen jongen voor mijn vrouw dat ziet 8O

Fanatieke groeten, :wink:

Stevo



[Han]

Stevo voel me vereert.

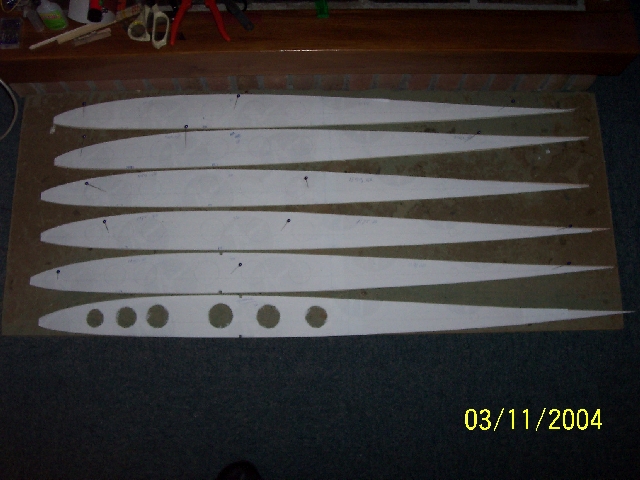

Nu de vorderingen voor vandaag.
De eerste elf ribben voor de romp zijn grotendeels klaar. Dus lekker opgeschoten hedenavond.
Bij toeval onstond er toch een beetje S-slag in het profiel, ben daar wel blij mee. Nu nog de ligger plaatsen uitschuuren.
De onderste rib heeft nu een lengte van 1150mm.
Morgen gaan we verder.

Bouwgroeten Han.



[Han]

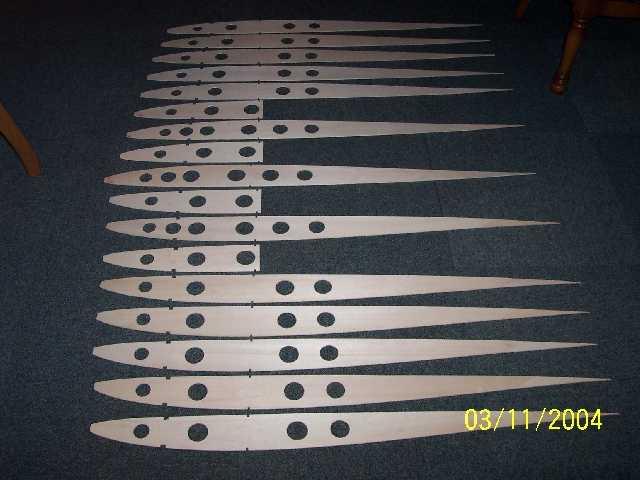

Daar zijn we weer.
De ribben voor het rompgedeelte zijn nu ook klaar.
Nu nog een paar kleine ribben voor de straalpijp. Deze zullen ook spoedig volgen. De ronde verlichtingsgaten zijn hand werk, is geen machiene aantepast geweest.

Groeten Han.



[raymon]

als dit vliegt wil ik wel probeeren om er een van depron te maken voor indoor en edfjes



[Gunskes]

prachtig han,

maar waarom maak je die gaten met de hand?
kan je deze niet gemakkelijker met een klokboor(tje) allemaal precies even groot maken ? Of is balsahout door te broos voor (heb zelf bijna geen balsa-ervaring)
