    O, ik ga eens neuzen bij HBM voor die schermplaten voor de bankschroef.
    Jeroen bedankt voor de tip!

    JeroenDorr en Potter vinden dit leuk.
  2. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    659
    Locatie:
    Spijk, West Betuwe

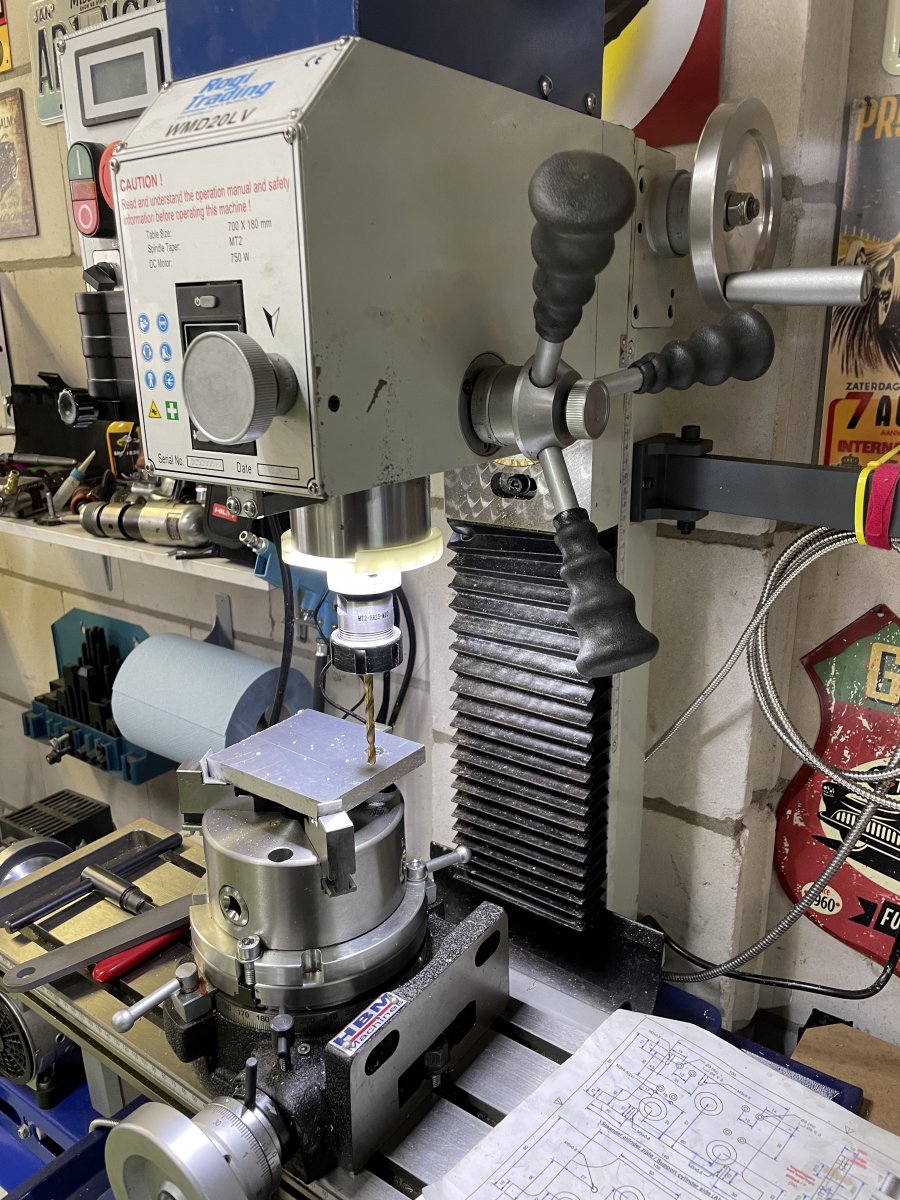

    Vandaag weer een klein stukje verder gekomen. Maar niet zover als ik had gehoopt. Ik wilde dus een proefstaander maken op mijn freesmachine.

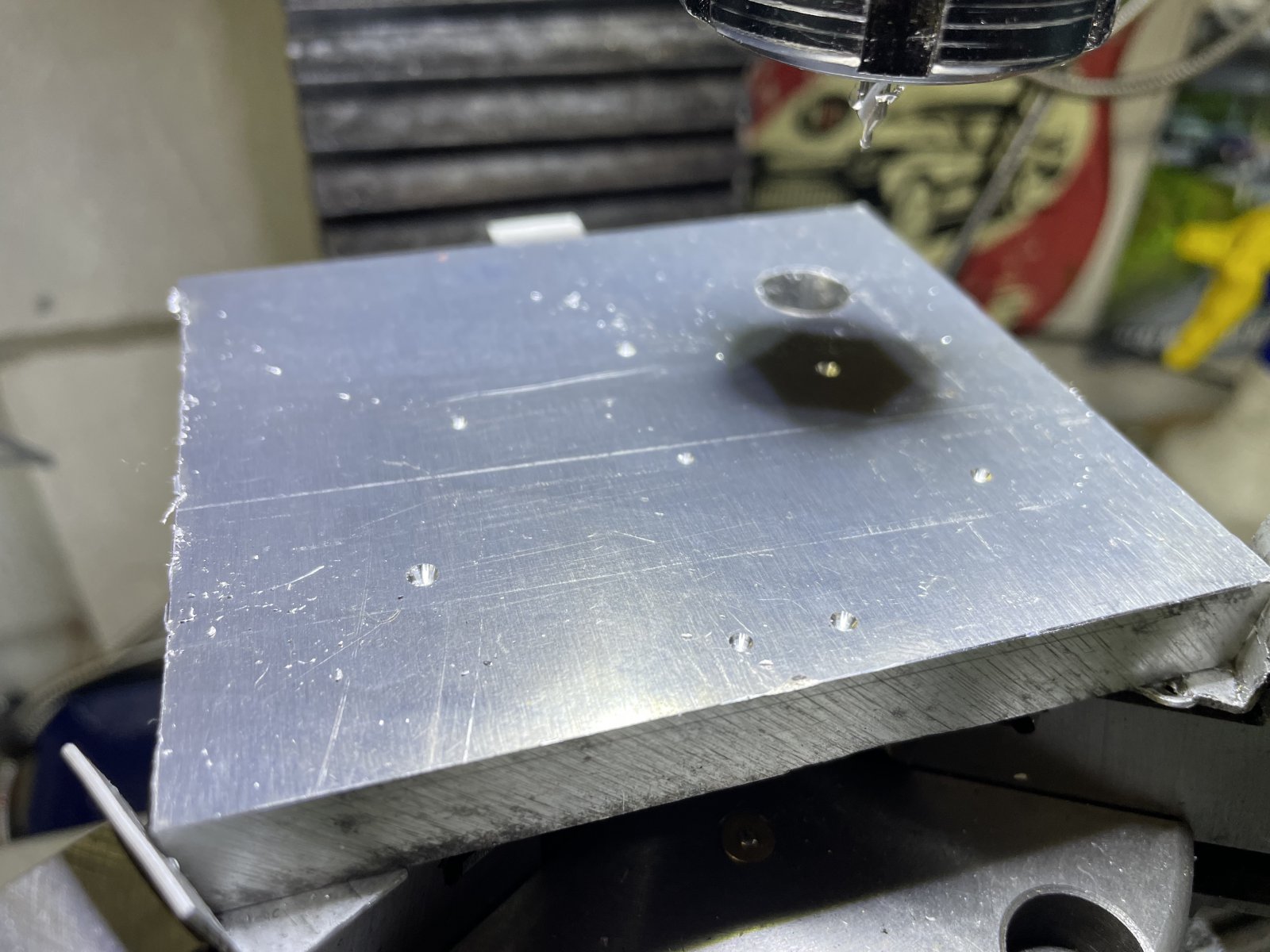

    Net op het grote gat letten, dat zat er al. Met behulp van de DRO heel precies de centers van alle gaten geboord.

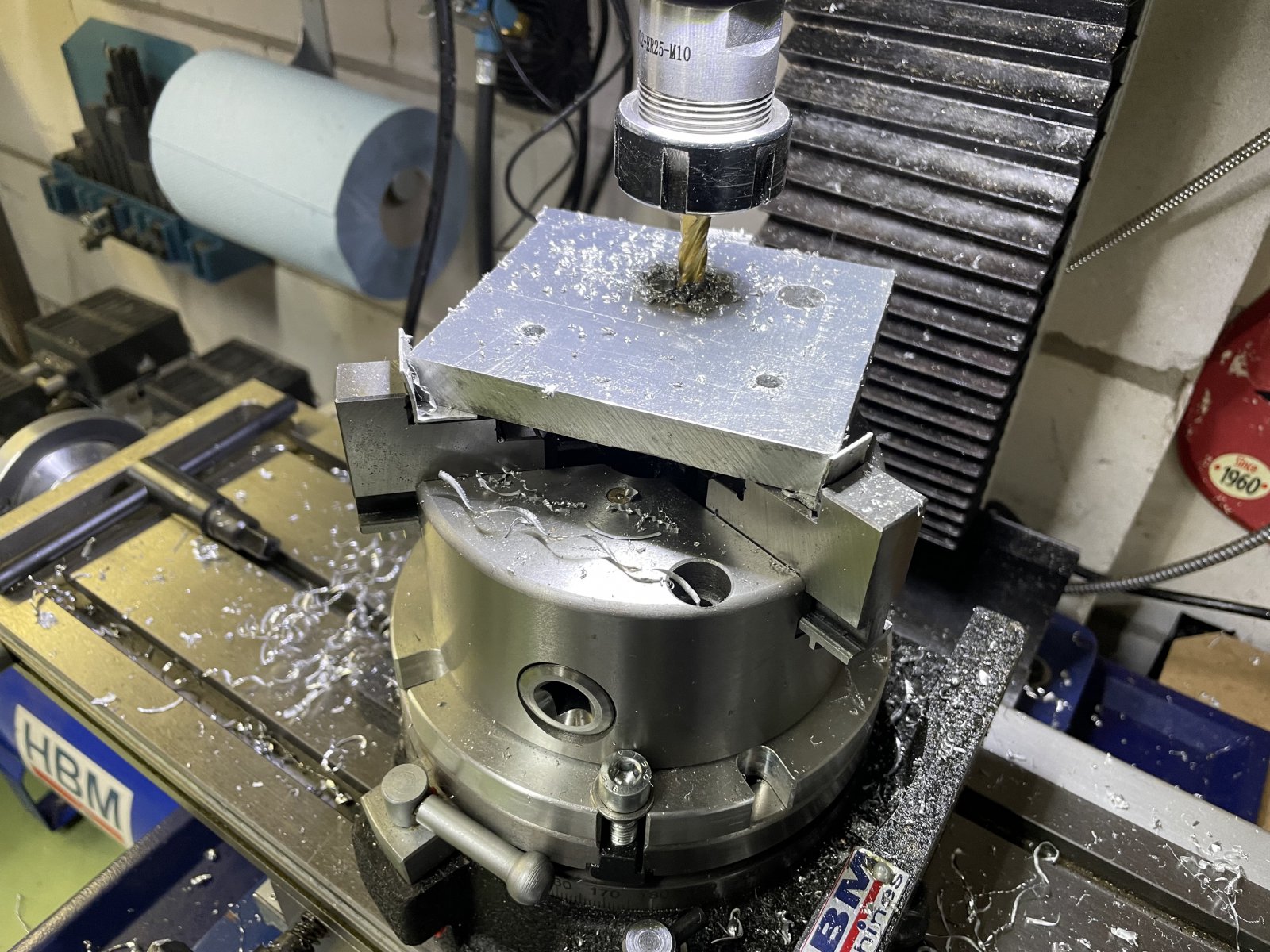

    Ter plaatse van de lagers moet er een gat van 13mm komen helemaal door de plaat heen. Eerst met een klein boortje. Ging net, mijn kop kan niet hoger!

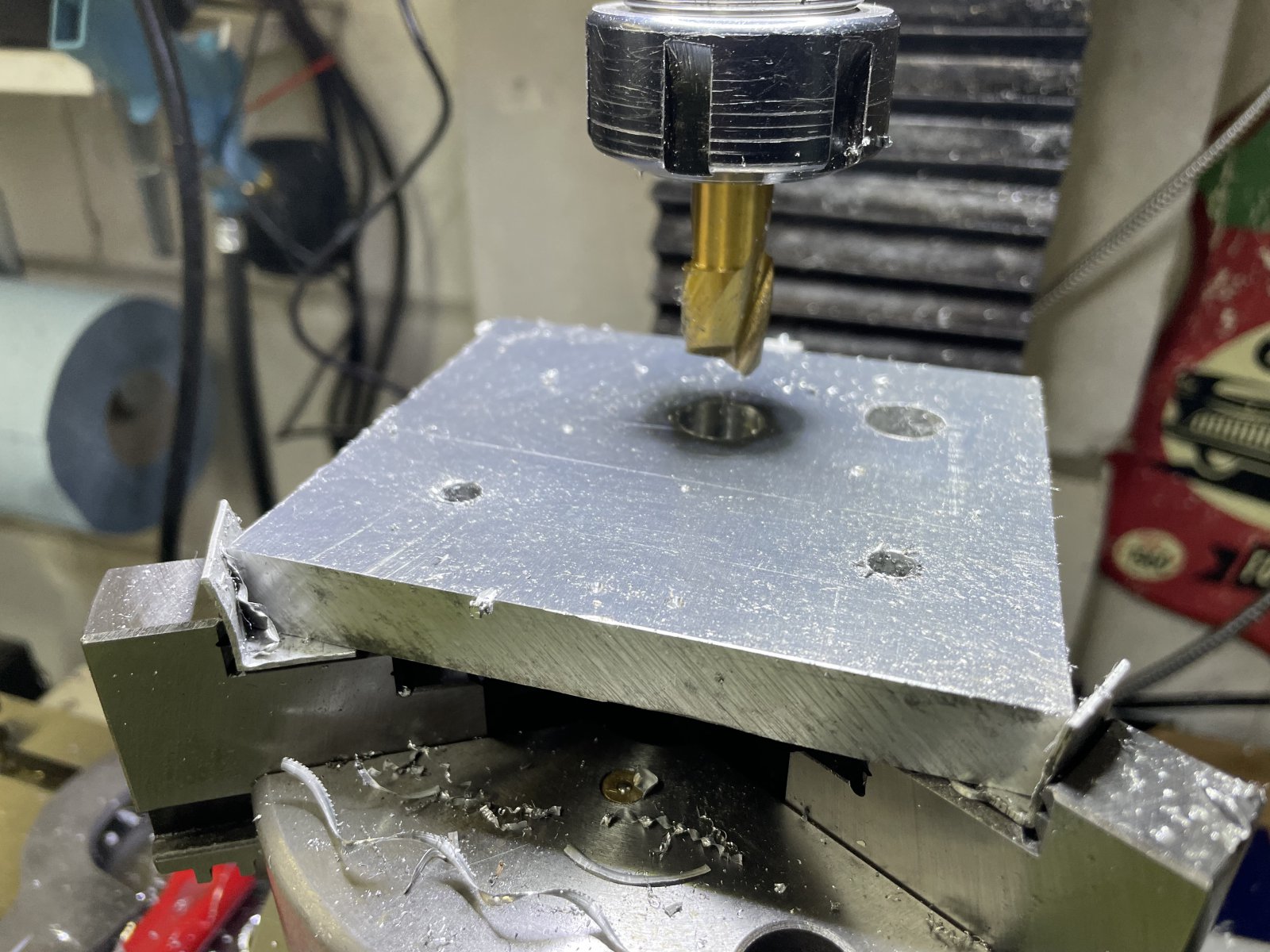

    Vervolgens met een frees van 13 mm erdoor heen. Dat ging ook prima.

    Vervolgens was mijn idee om met een kleinere frees dat gat uit te frezen tot een diameter van 22mm en diepte 7mm. Dan past het (kogel) lagertje er precies in. Ik dacht door dat eenvoudig te doen door mijn verdeeltafel rond te draaien. Maar dat gaat niet, dat lukt alleen als het gat precies in het midden van de verdeeltafel is gecentreerd. En dat betekent alles opnieuw opspannen, als dat al gaat lukken met deze drie klauw.

    Dus wellicht ga ik het toch anders doen. Misschien toch maar een frees van 22mm aanschaffen? Als ik de draaitafel weghaal heb ik geen hoogte probleem voor grote maten boren/freezen.

    Probleem is dat het gat moet wel heel precies worden omdat dat lager er heel licht in geperst moet worden. Nog maar eens verder doordenken hoe dit het beste aan te pakken.

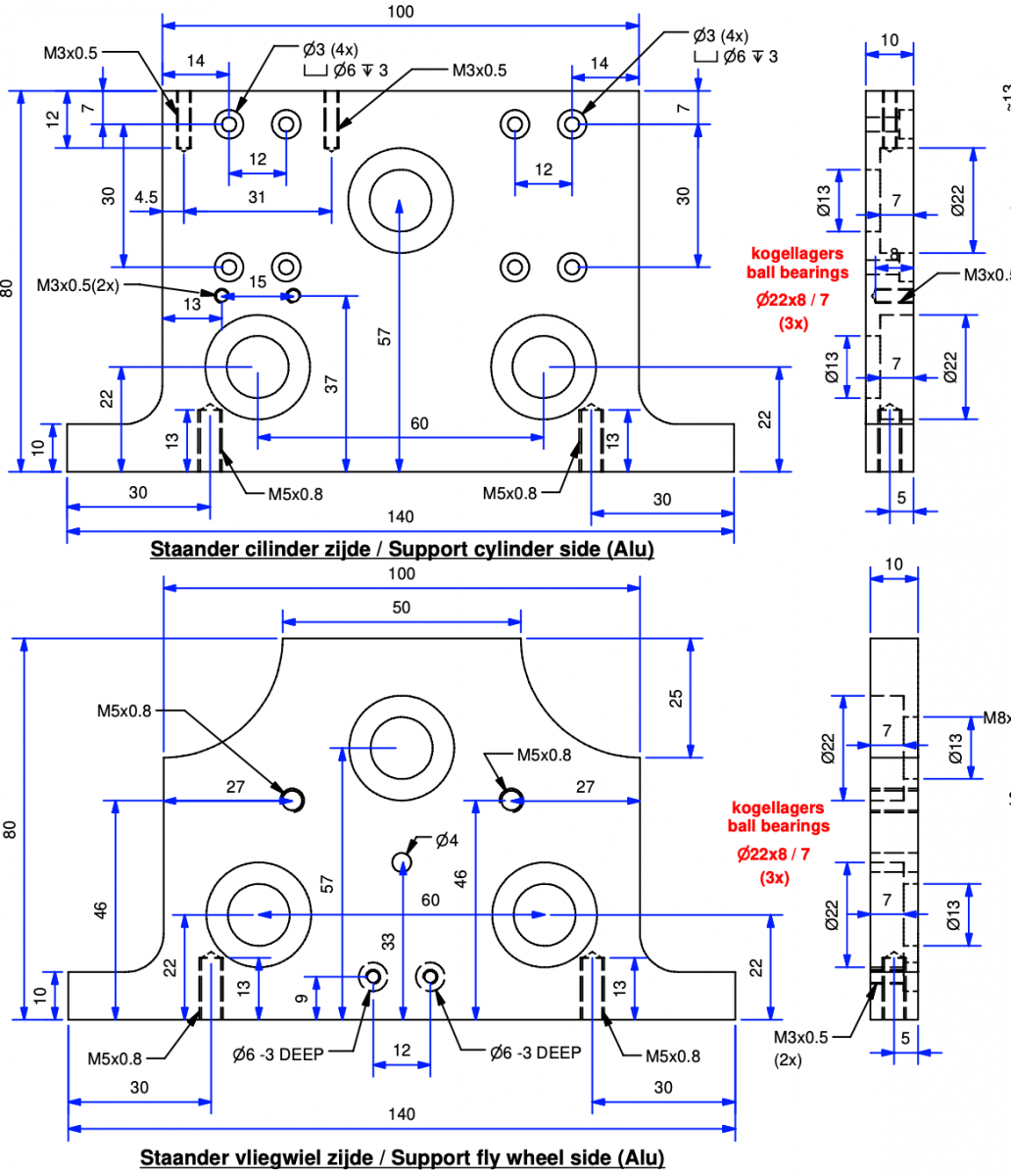

    Hier nog een keer de tekening van de staanders. Kun je goed zien hoe dat gat voor de lager moet worden 22mm, diep 7mm, 13mm volledig erdoorheen.

    Screenshot 2023-02-22 at 9.13.12 PM.png

    Jeroen

    ozy, Johannes59, Potter en 1 andere persoon vinden dit leuk.
  3. Mallegat

    Mallegat

    Lid geworden:
    28 aug 2019
    Berichten:
    469
    Locatie:
    Zuidholland
    Ik denk dat een 22mm frees het beste is, om in één opspanning een lagergat te kunnen maken.

    Potter en JeroenDorr vinden dit leuk.
  4. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.546
    Locatie:
    HELLEVOETSLUIS
    Persoonlijk zou ik het gat kotteren.
    Hiermee heb je de passing in de hand.
    Bij een vaste frees ben je afhankelijk van de diameter tolerantie.
    Henk.

    Johannes59, Potter en JeroenDorr vinden dit leuk.
  5. Mallegat

    Mallegat

    Lid geworden:
    28 aug 2019
    Berichten:
    469
    Locatie:
    Zuidholland
    Stoompomp heeft gelijk, kotteren is qua gatdiameter beheersbaar.

    JeroenDorr, Johannes59 en Potter vinden dit leuk.
  6. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    659
    Locatie:
    Spijk, West Betuwe
    Bedankt Stoompomp en Mallegat.

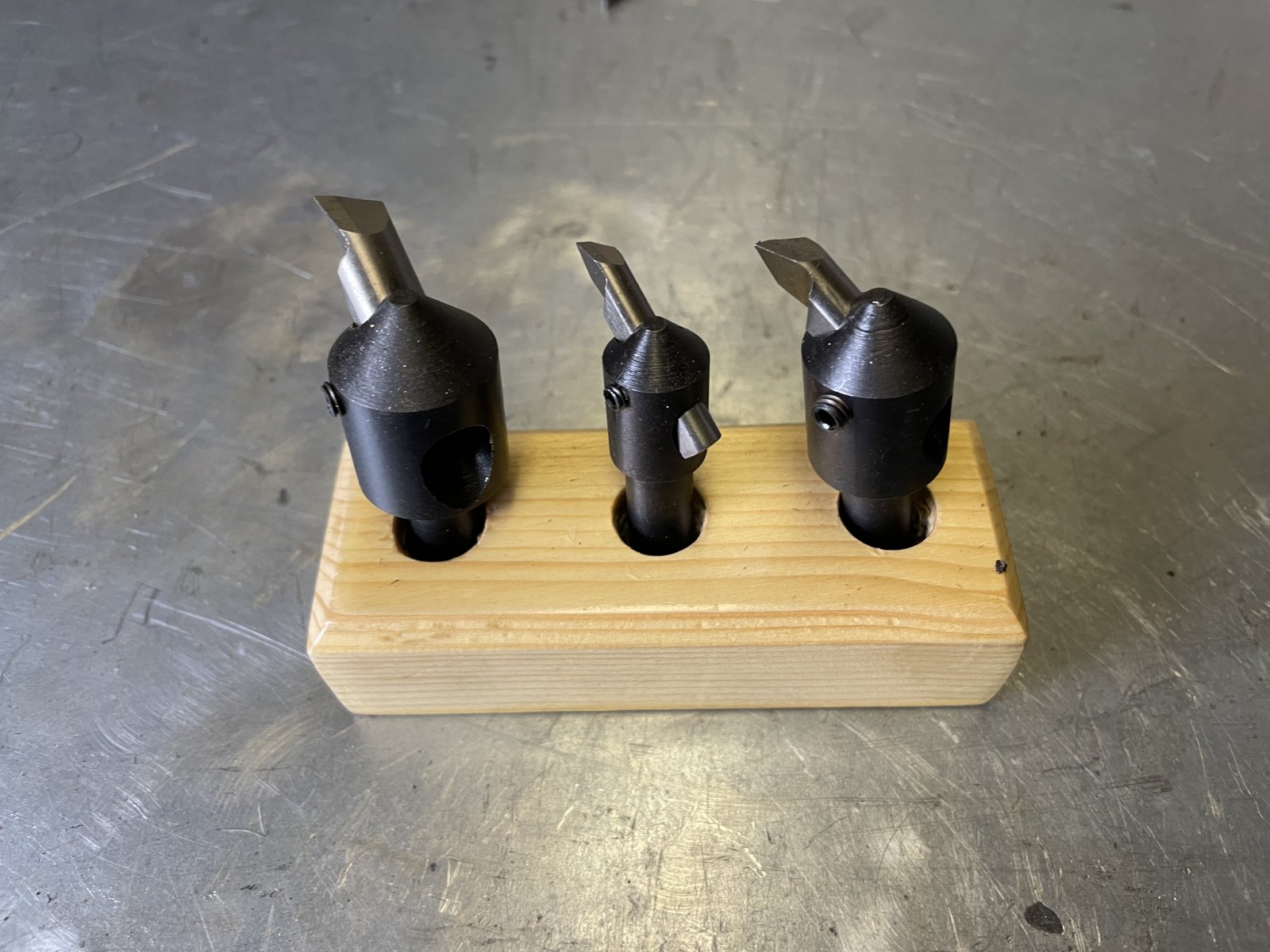

    Ik heb toevallig dit setje nog liggen, dus ik ga eens kijken hoe het daarmee gaat


    ozy en Potter vinden dit leuk.
  7. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Jeroen ik heb hetzelfde setje en heb er al regelmatig gebruik van gemaakt.
    Ik probeer hem zo goed mogelijk af te stellen en dan draai ik hem ingespannen even met de hand rond op het werkstuk en meet hem dan op of hij aan de maat is.
    Het is zonde als het gat te groot word.

    Groet,

    Ruud.

    ozy, Potter en JeroenDorr vinden dit leuk.
  8. jef

    jef PH-SAM

    Lid geworden:
    14 jan 2011
    Berichten:
    1.870
    Locatie:
    Hulshout België

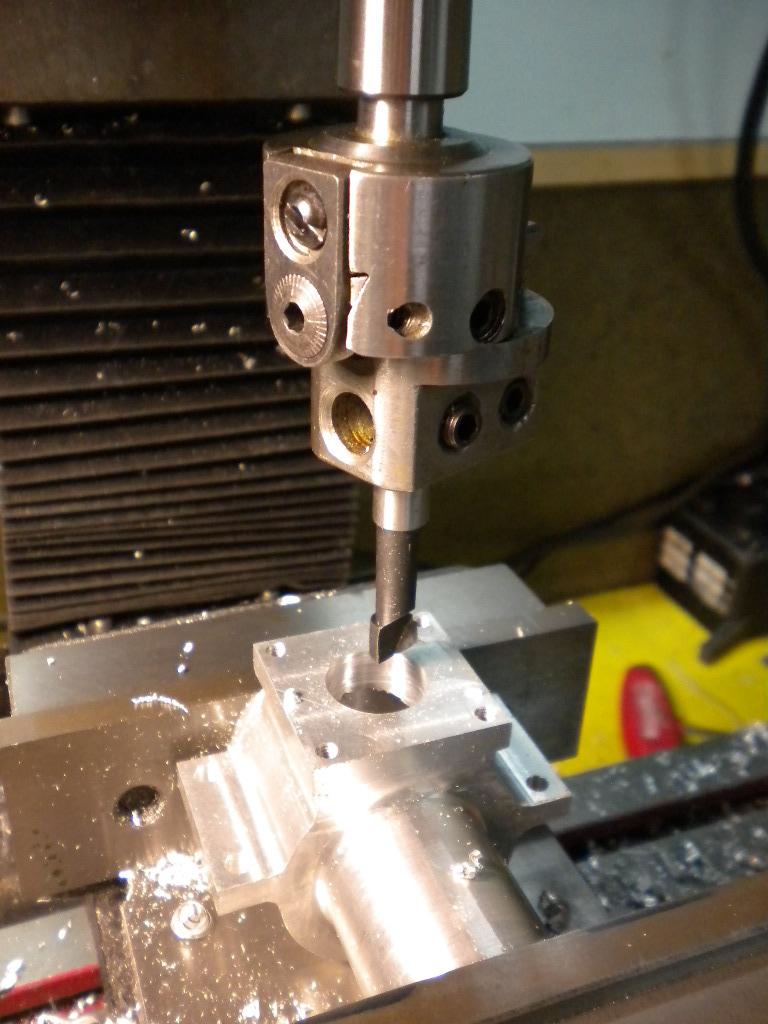

    Een "echt" kotterkopje is natuurlijk nog handiger , kan je veel beter nauwkeurig afstellen en tegenwoordig best betaalbaar , dit gebruikt kopje heb ik op een beurs gekocht , was 30 € (zonder beitels)

    ozy, Potter, R Groen en 2 anderen vinden dit leuk.
  9. Mallegat

    Mallegat

    Lid geworden:
    28 aug 2019
    Berichten:
    469
    Locatie:
    Zuidholland
    Geen geld voor een "echte", je moet de mazzel maar hebben.
    Het type zoals Jeroen laat zien is vlgs mij vooral bedoeld om vlakken mee te bewerken.
    Nauwkeurig instellen op een bepaalde diameter zal bij dat type erg lastig zijn lijkt me.

    Potter vindt dit leuk.
  10. jef

    jef PH-SAM

    Lid geworden:
    14 jan 2011
    Berichten:
    1.870
    Locatie:
    Hulshout België
    JeroenDorr vindt dit leuk.
  11. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    659
    Locatie:
    Spijk, West Betuwe
    Gisteren toch maar eens geprobeerd of het lukt een nauwkeurig gat te kotteren met mijn goedkope HBM spulleboel.

    Eerst maar eens het bestaande gat van 14mm op 20mm brengen. Dat is de grootste frees die ik heb.


    Werkt prima!!


    Vervolgens eindeloos proberen, steeds een beetje bijstellen.


    Ik ging steeds een 0,5-1mm dieper en dan weer meten. Maar het is erg lastig, zoals verwacht om dit tooltje echt heel exact in te stellen. Uiteindelijk ging het lagertje er wel in maar met toch een klein beetje speling.

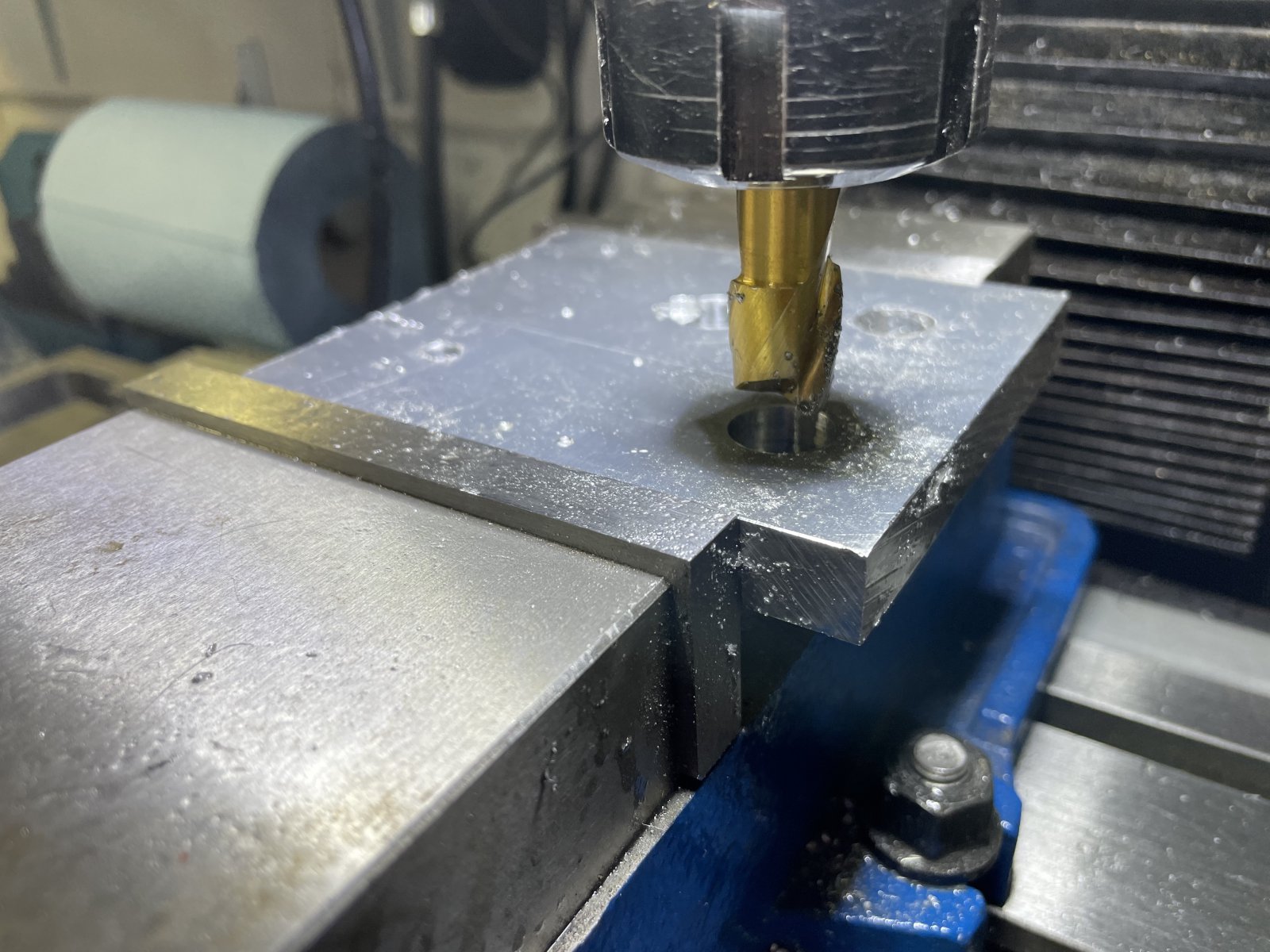

    Dus nog maar een keer proberen. Nu in een keer de 20mm frees er door heen, ging ook keurig.

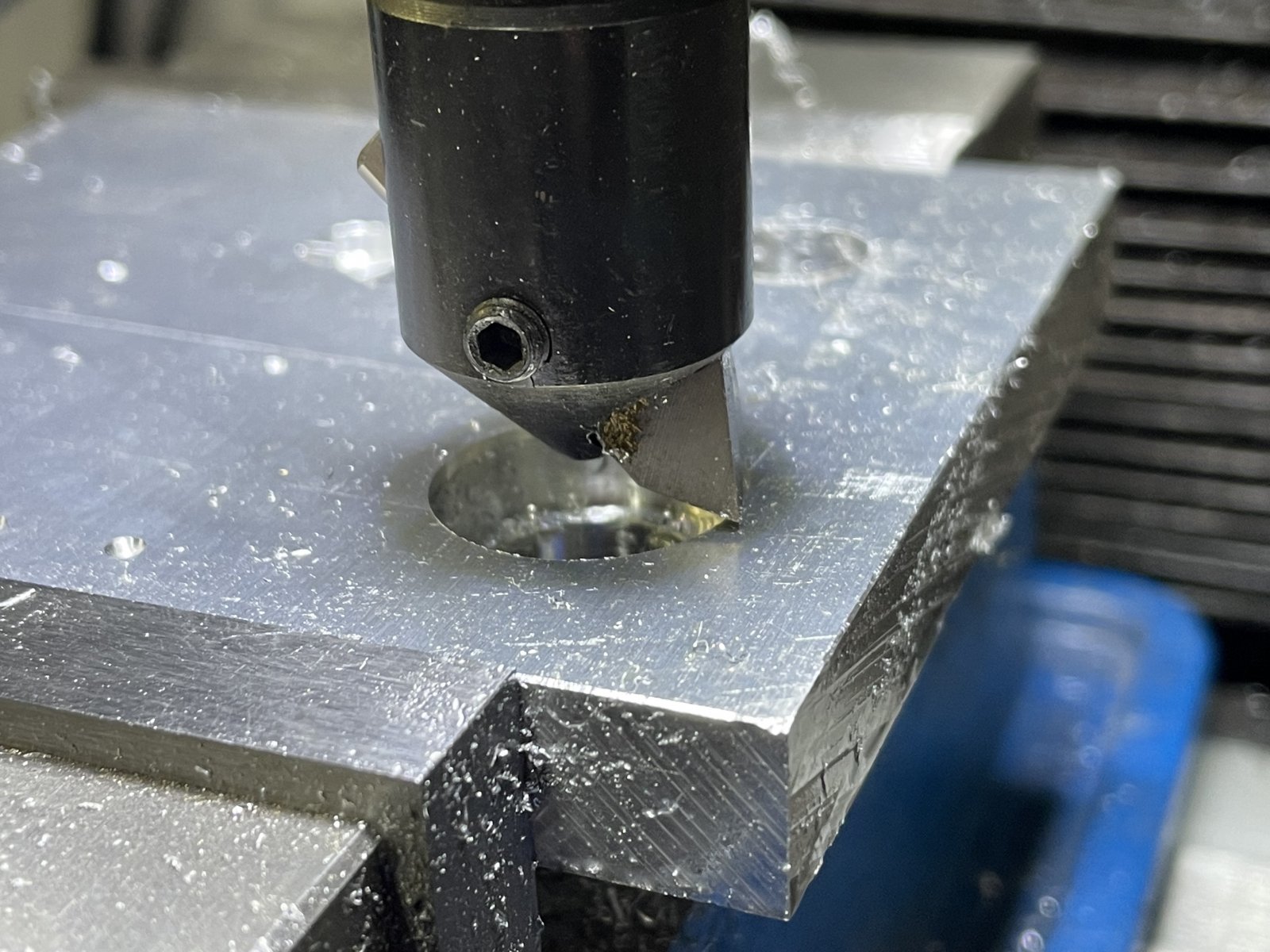

    Met mijn verticale DRO kan ik de diepte uitstekend bepalen. Ik realiseerde me ook dat het beiteltje in mijn kotterkopje onder 45 graden staat. In combinatie met de verticale DRO wordt het dan in een keer een stuk makkelijk om de beitel goed af te stellen.

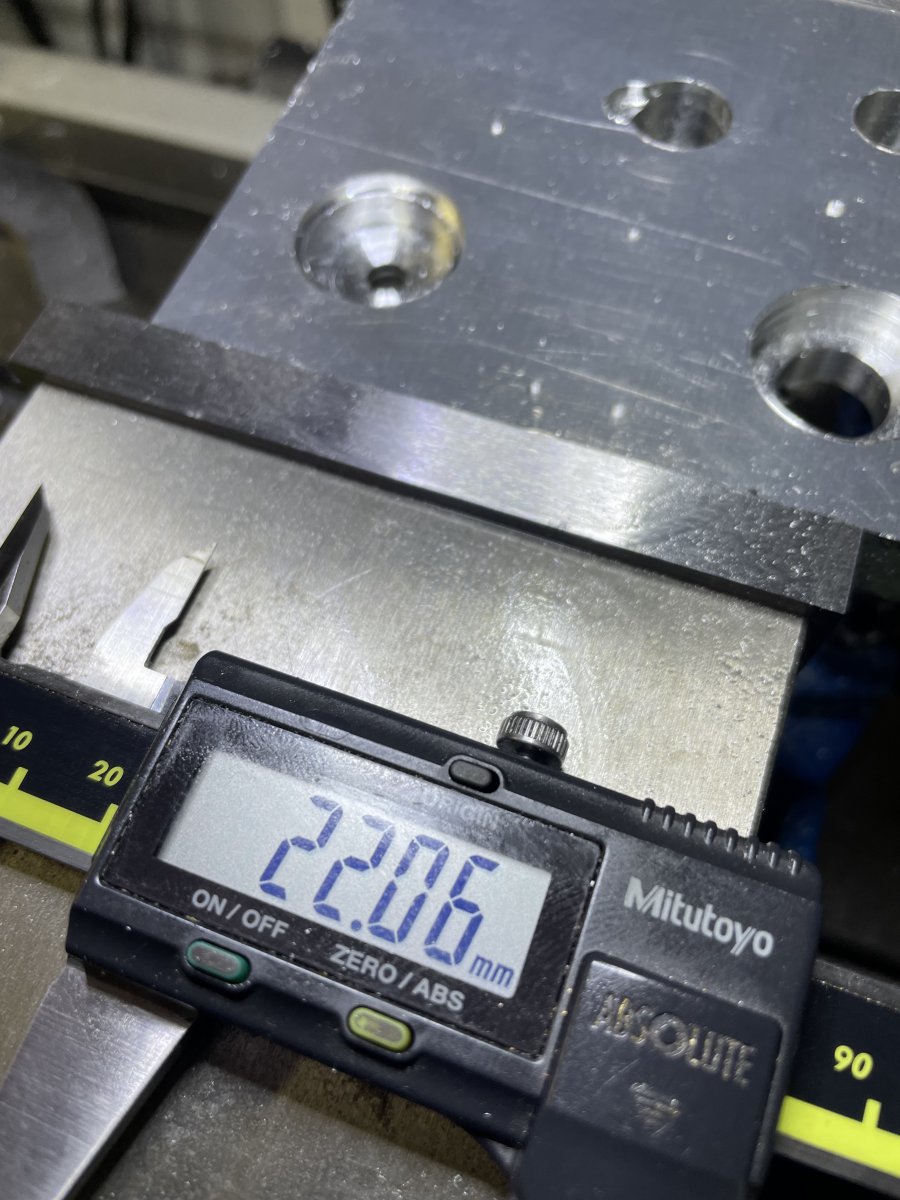

    Hier zie je dat de diameter 20,06mm is. Wat ik vervolgens doe is de kotter/beitel op de bovenkant van het werkstuk laten rusten. Borgboutje van het beiteltje los en vervolgens de freeskop m.b.v. de digitale read 0,03mm laten zakken en het borgboutje weer vastzetten. Dat ging een stuk beter. Er zit wel een beetje speling op het beiteltje in de mopperkop, maar na wat keren proberen ging het toch goed.

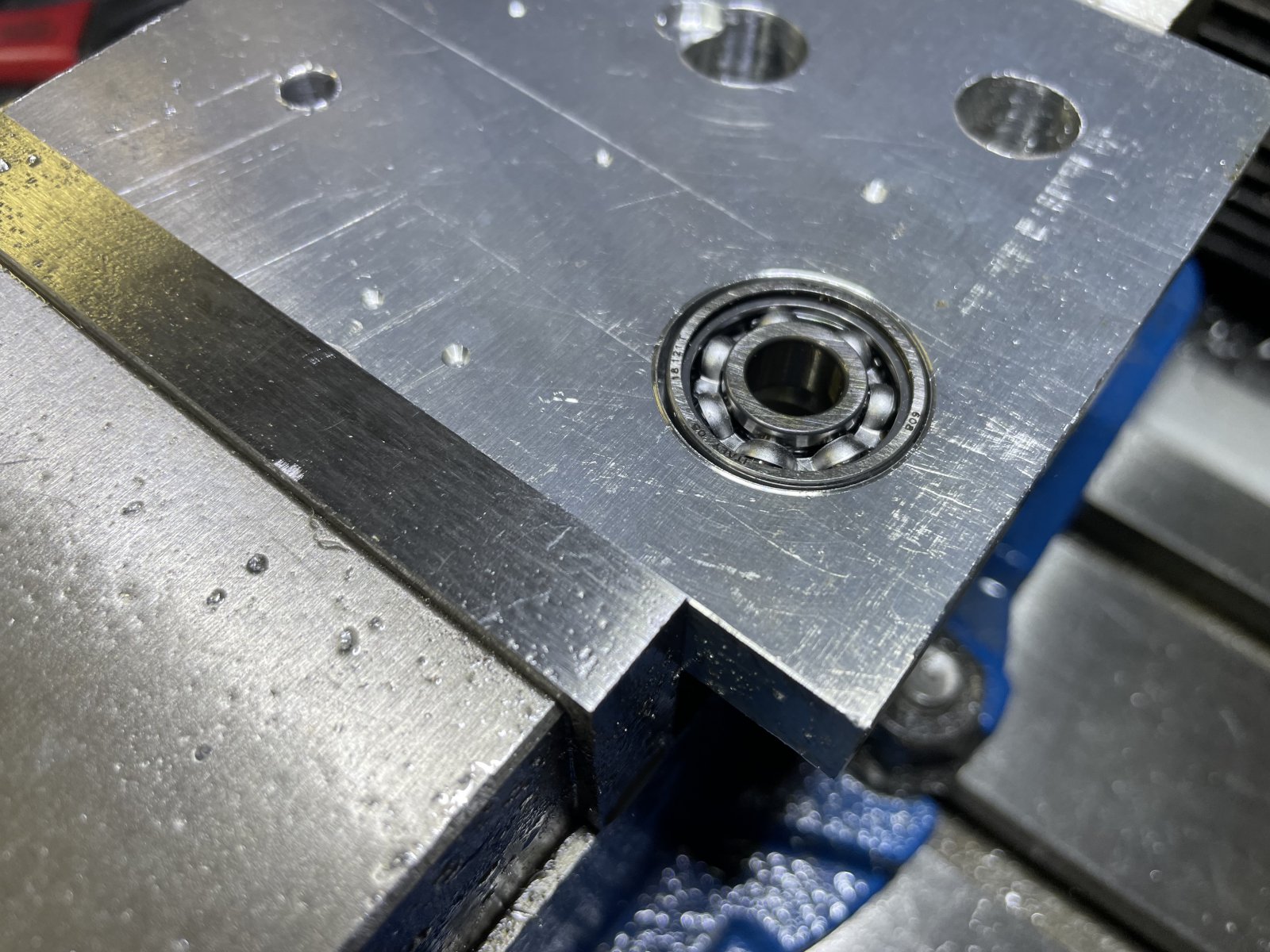

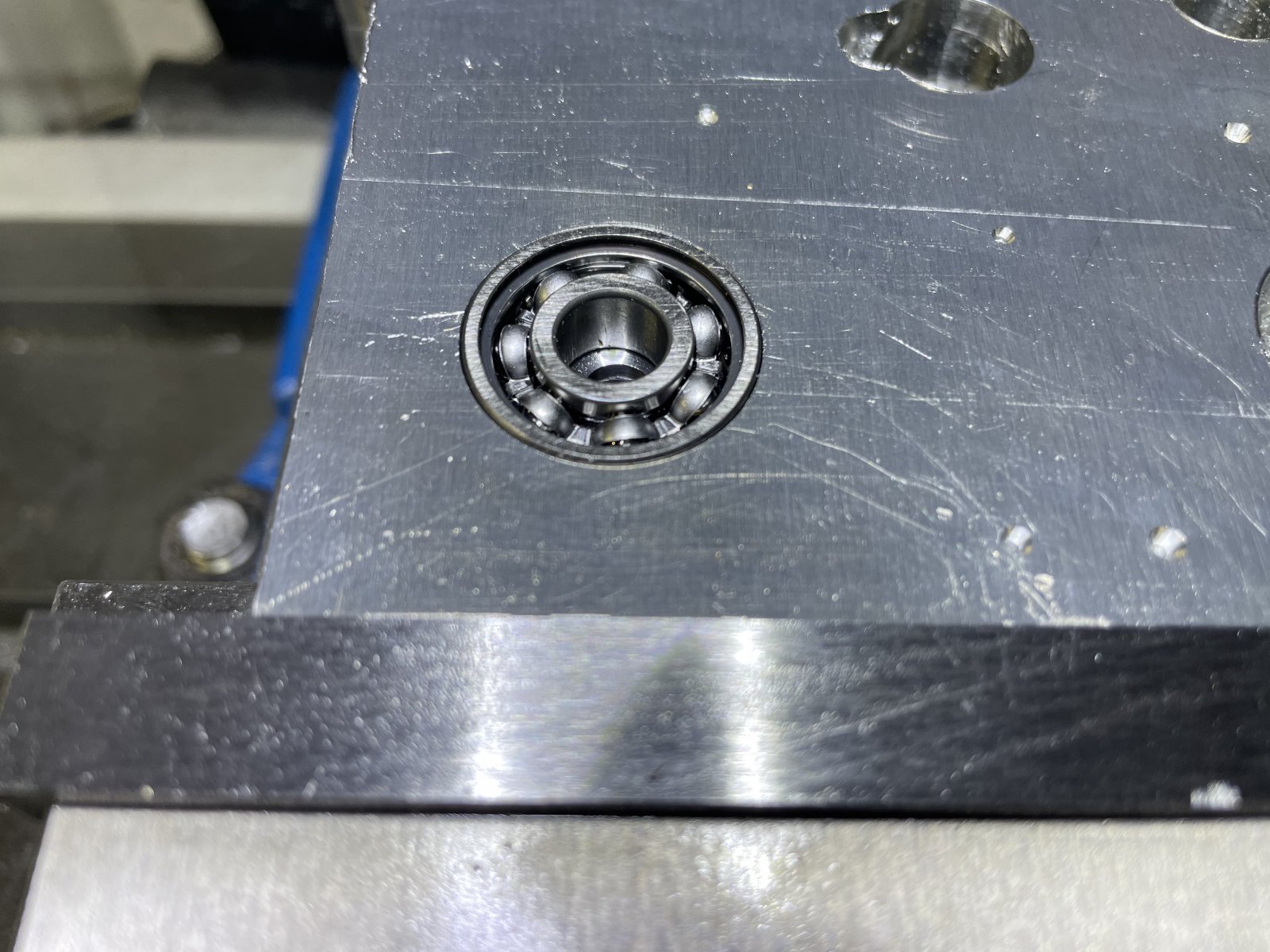

    Lager valt er precies in zonder enige speling!!


    Dus dit moet zo wel gaan lukken denk ik.

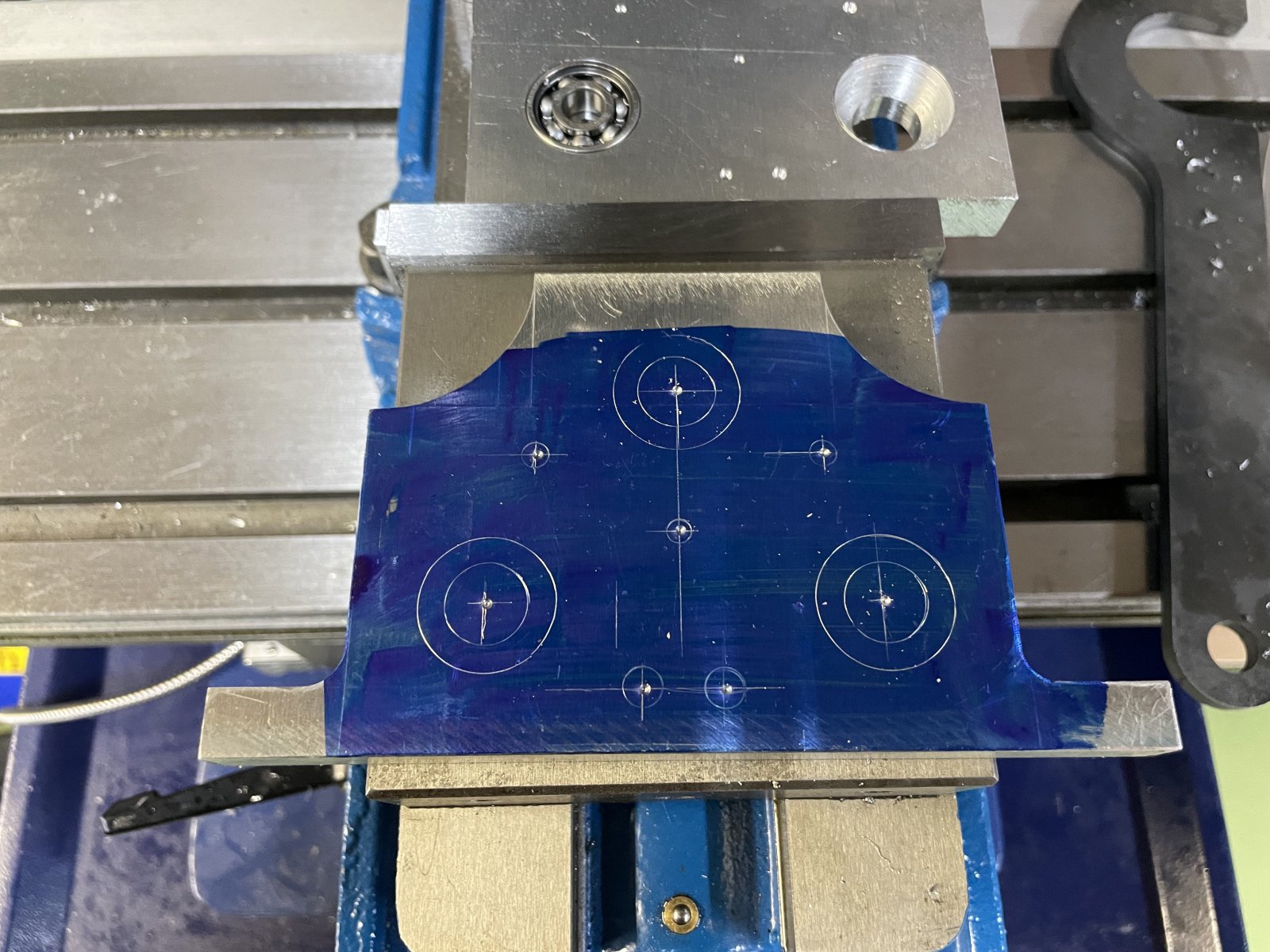

    Voor de zekerheid heb ik toch maar even de posities van de diverse gaten e.d. afgetekend. Uiteindelijk ga ik de exacte positie van alles bepalen met de DRO, maar dit help wel. Omdat ik een andere datum gebruik dan Jan Ridders in zijn tekening, moet ik alle afmetingen vanuit mijn gekozen datum uit meten.


    We komen steeds een stapje verder!!

    Jeroen

    ozy, Potter, Demaic en 2 anderen vinden dit leuk.
  12. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Het is even pielen maar je komt tot een goed resultaat, en daar gaat het om.
    Leuk om te zien hoe je het allemaal eerst uit probeert.

    Groet,

    Ruud.

    JeroenDorr en Potter vinden dit leuk.
  13. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.546
    Locatie:
    HELLEVOETSLUIS
    Zo nu deze kotterbeitel gebruiken, eventueel nog nastellen, als eindmaat en met één van de ander twee voor kotteren.
    Succes. Henk.

    R Groen, JeroenDorr en Potter vinden dit leuk.
  14. Mallegat

    Mallegat

    Lid geworden:
    28 aug 2019
    Berichten:
    469
    Locatie:
    Zuidholland
    Het is dan toch gelukt!:thumbsup:
    Vooral niks meer aan het kotterding doen en met ongewijzigde instelling de andere lagergaten maken.

    ozy, Potter, Johannes59 en 2 anderen vinden dit leuk.
  15. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    659
    Locatie:
    Spijk, West Betuwe
    Vandaag flinke voortgang geboekt.

    Na de succesvolle experimenten van eerder, nu dan maar op het echte werkstuk.

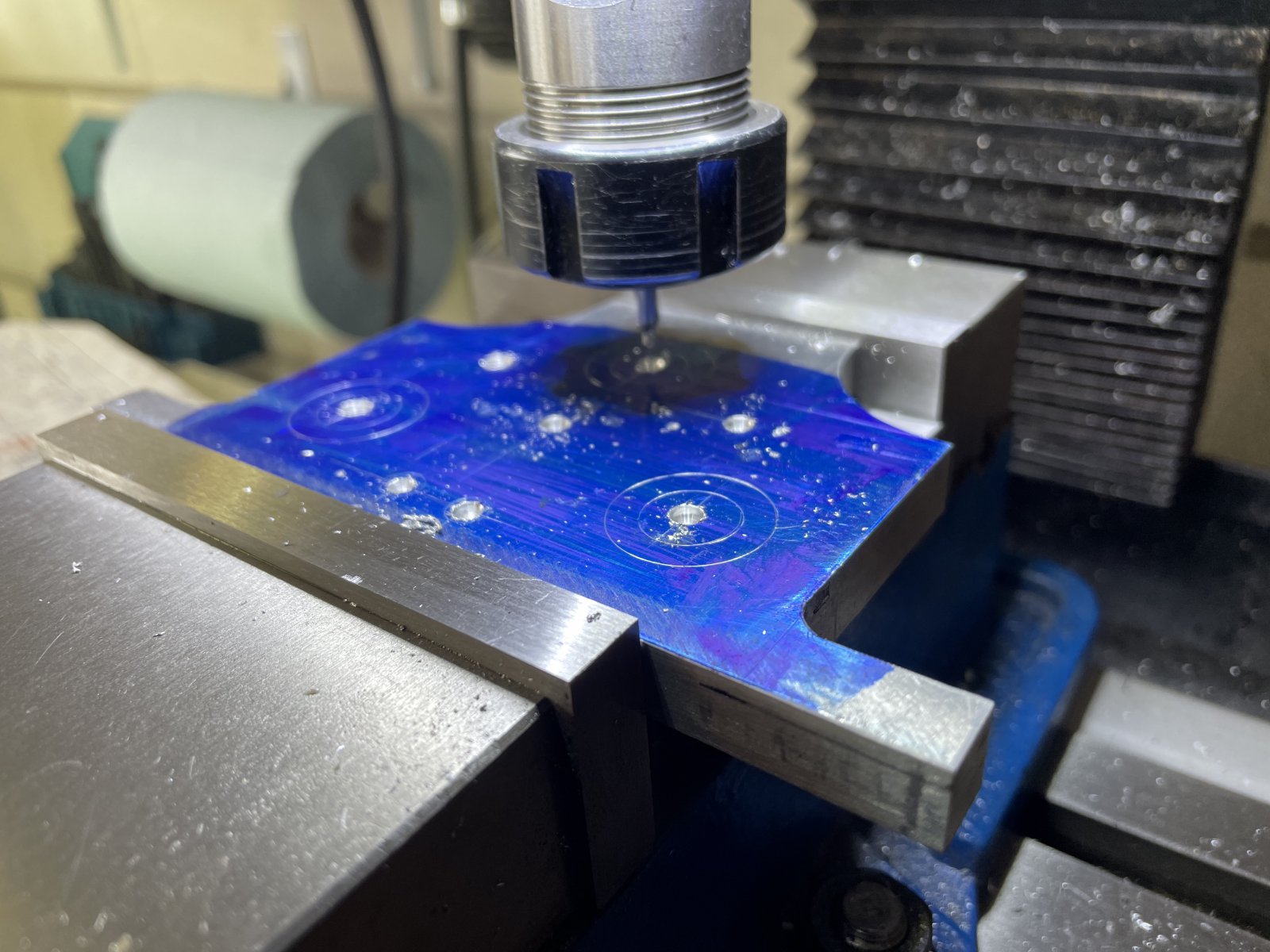

    Met de DRO heel precies de lokatie van ieder gat opgezocht en een centerboortje er door heen.

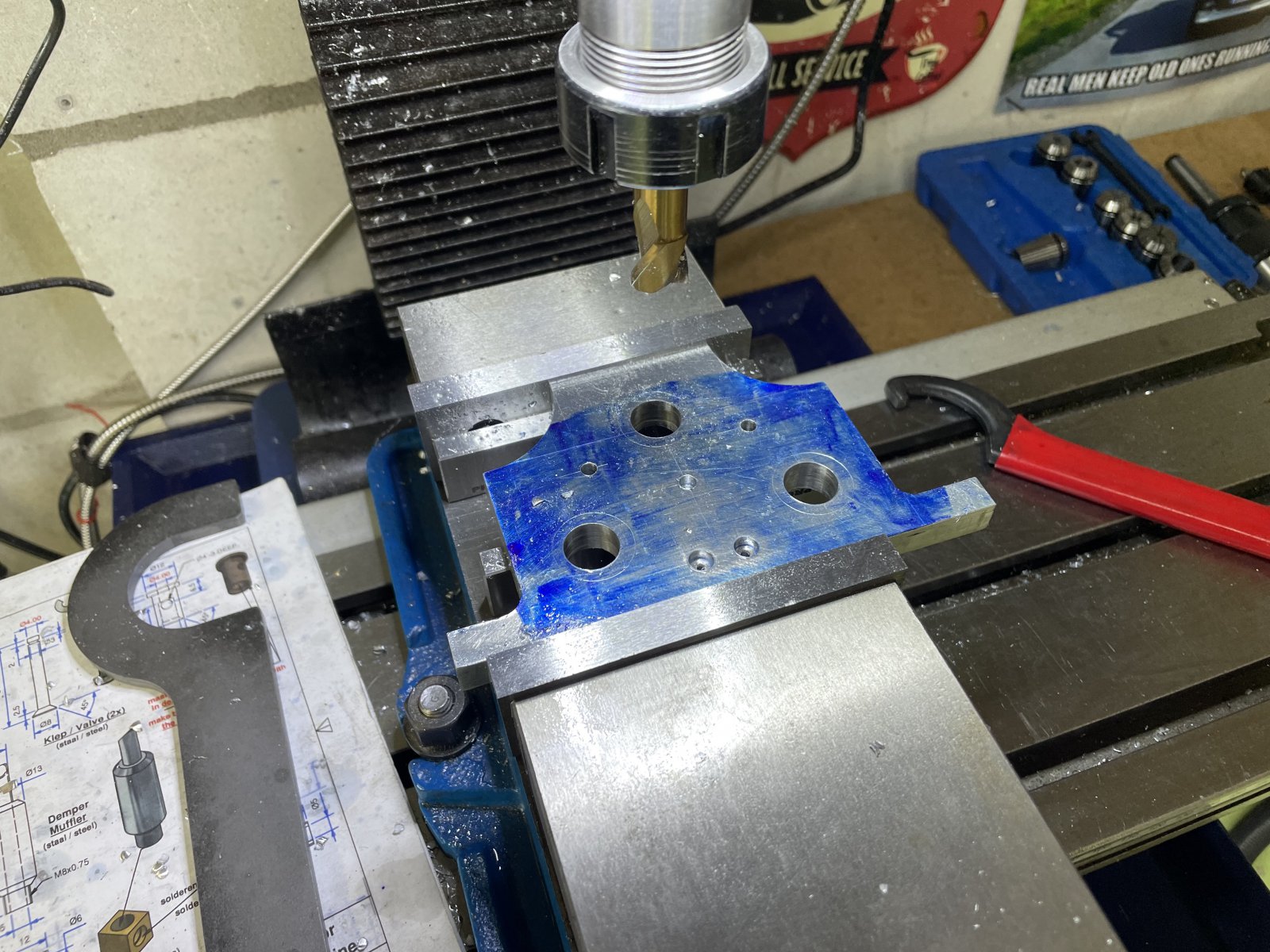

    Daarna de diverse grote gaten verder opboren/frezen. Voor de zekerheid heb ik de groten gaten in drie stappen geboord. Ging allemaal prima. Hier heb ik net de gaten t.b.v. assen door de lagers heen gefreesd. Twee kleine gaten onderaan zijn een 2,5mm klein gat (t.b.v. M3 draad) en een groter gat van 6mm. De andere gaten moeten ook nog worden voorzien van draad, maar die zijn niet verzonken.

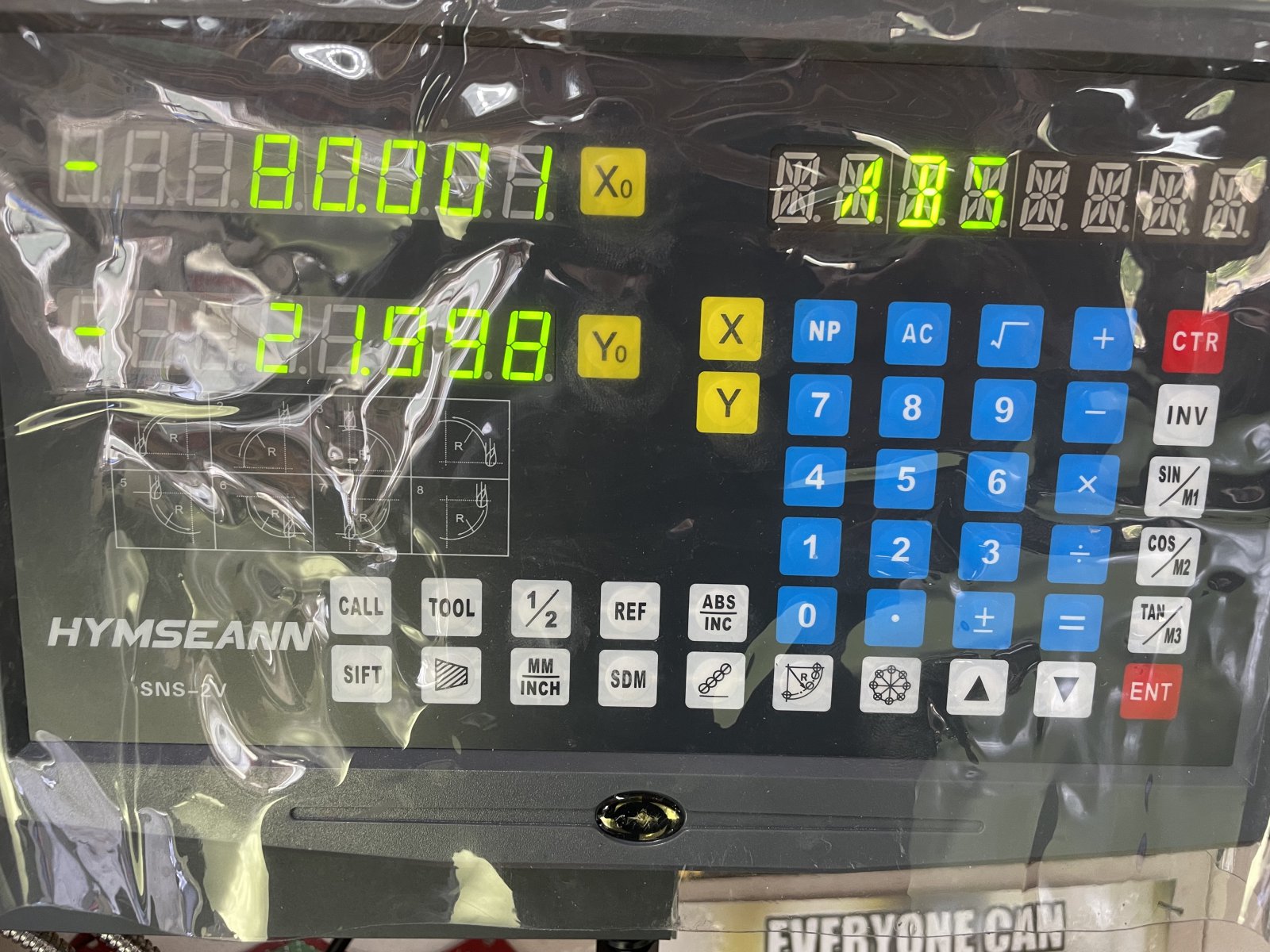

    Het is erg makkelijk om dit soort klusjes met de Digital Read Out (DRO) te doen. Ik span een boortje of frees in, en positioneer daarna de tafel. Als ik alle gaten van die maat heb gedaan, stop ik er de volgende boor/frees in. Ik werk op ongeveer 0,002-0,003mm nauwkeurig. Eindeloos herhaalbaar. Dus iedere keer kom je op de exacte positie weer terug.

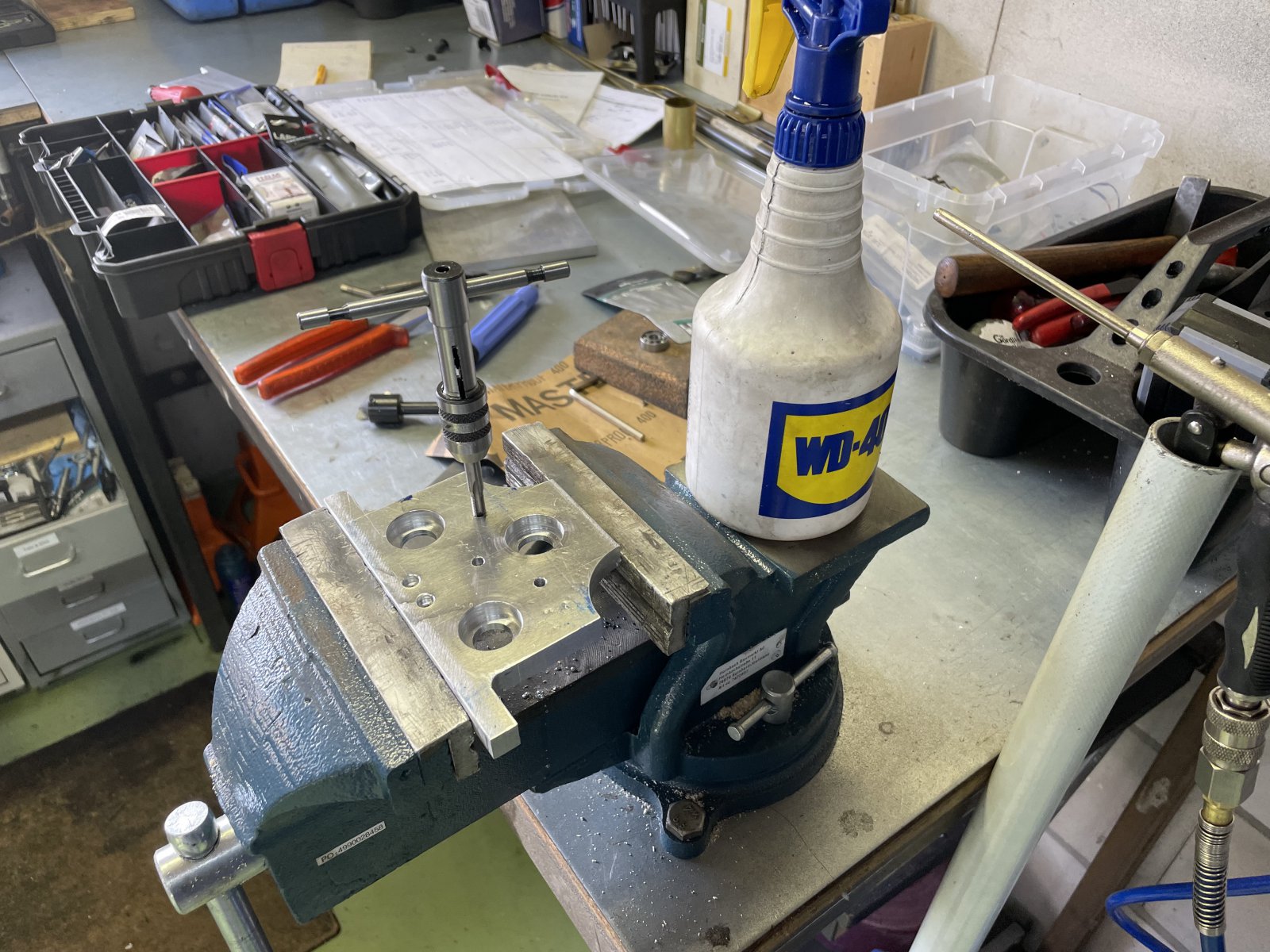

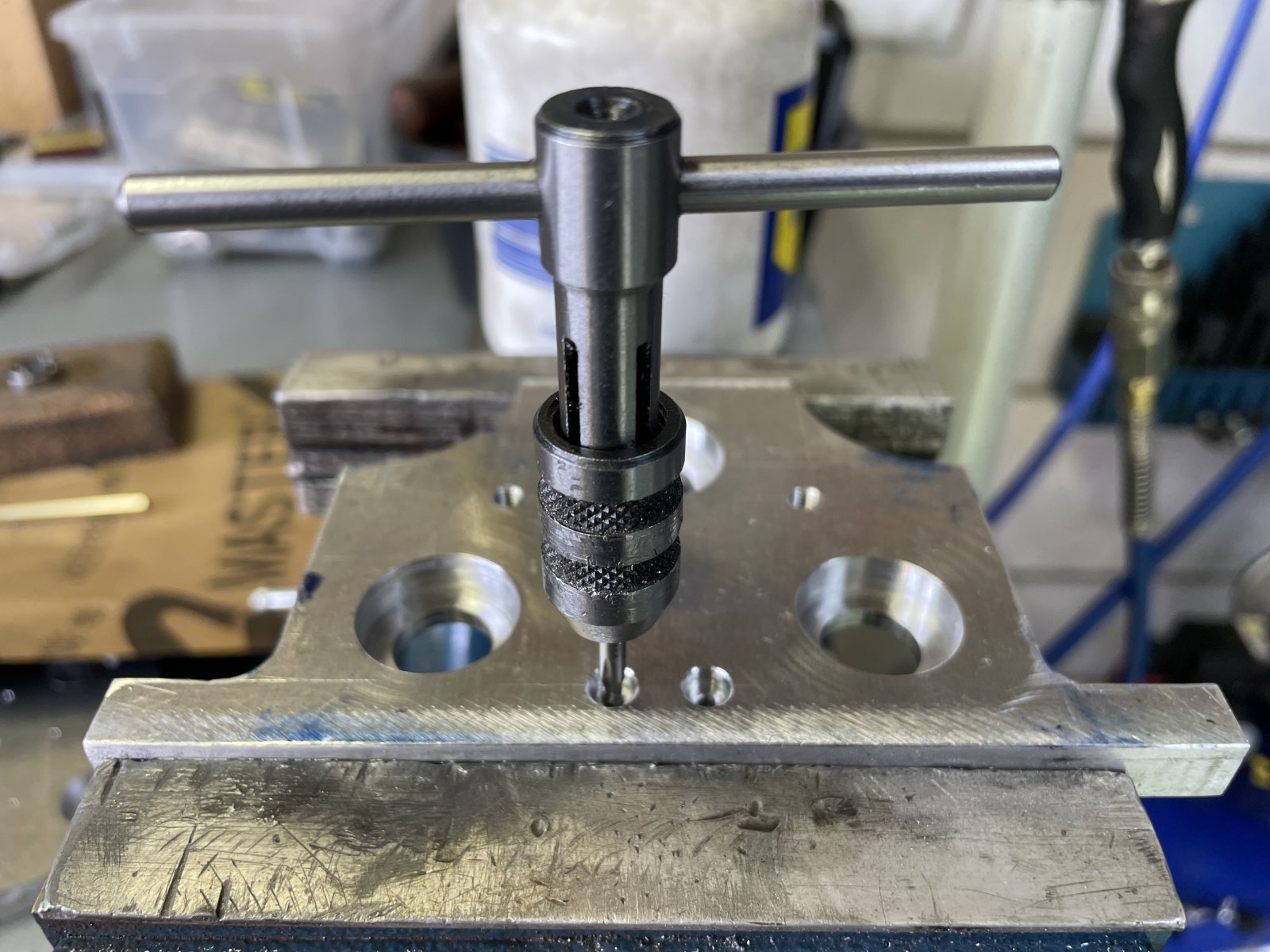

    Er moest nog wat draad worden getapt. Had ik het liefst in de freesmachine gedaan met behulp van mijn tap-volger. Maar dat wordt allemaal te hoog. Dus gewoon M5 uit het handje!




    Ook nog twee stuks M3

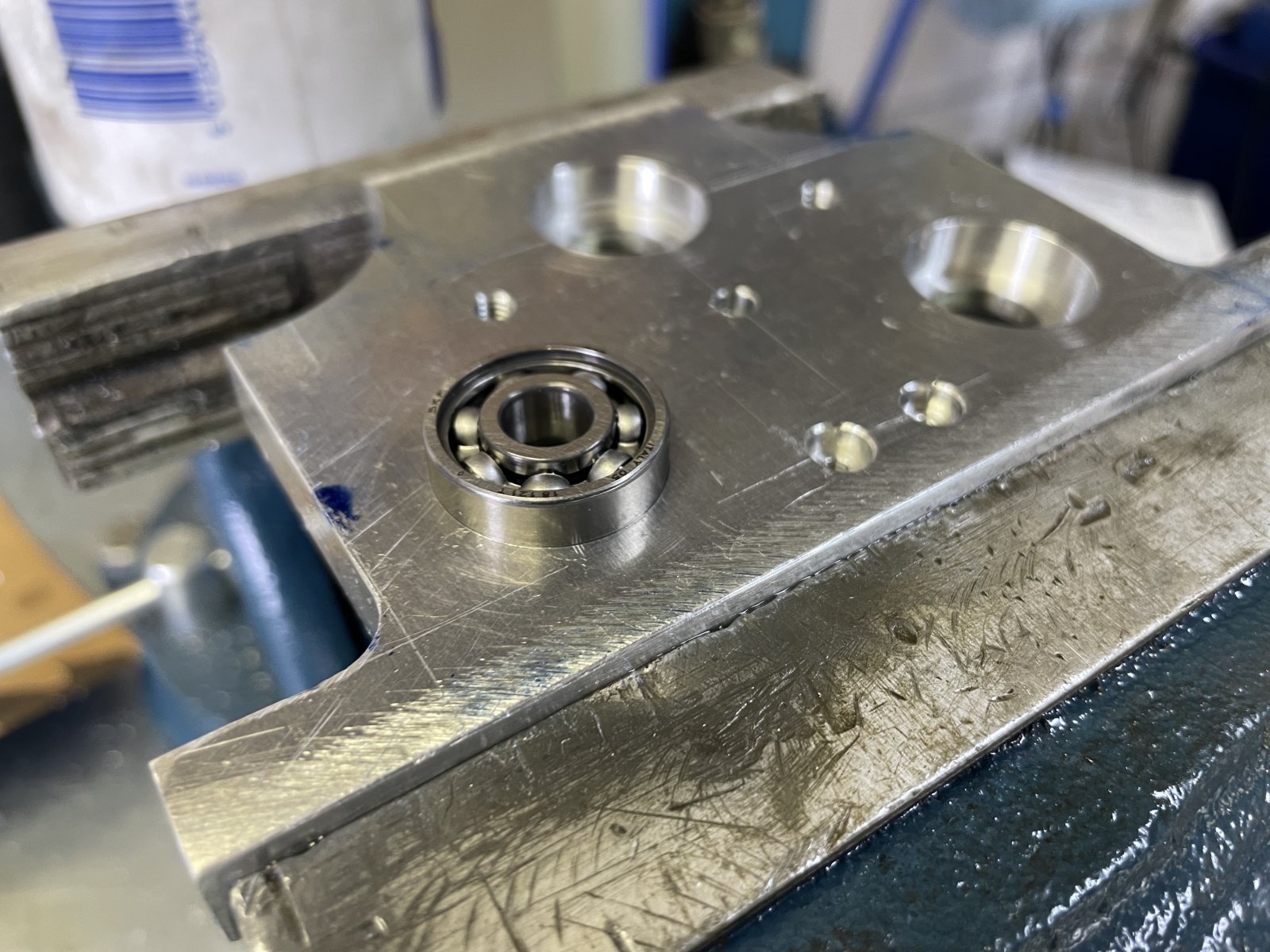

    Lagertjes passen perfect. Moet nog een klein beetje drukken om ze erin te krijgen, maar dat is perfect!!

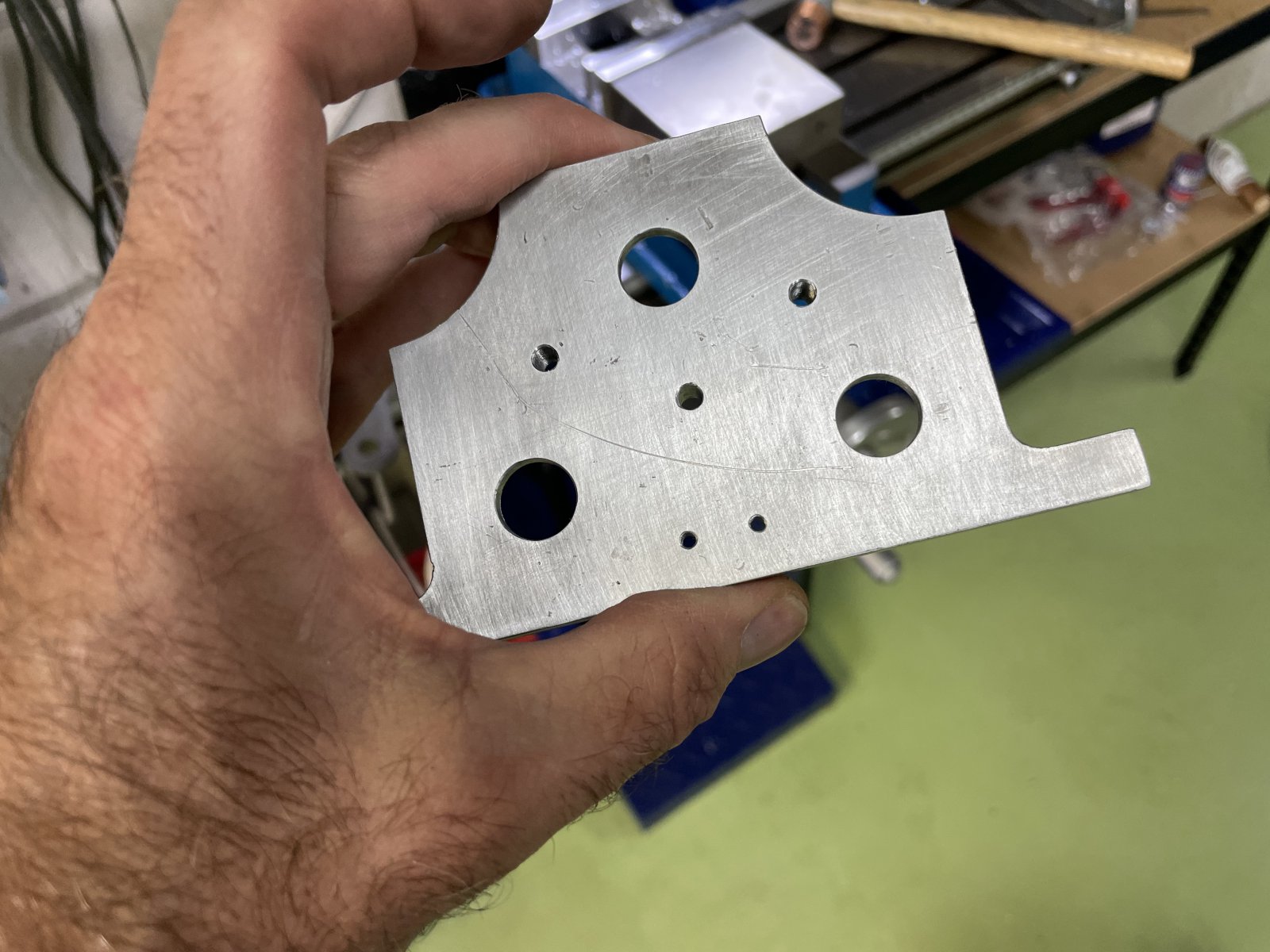

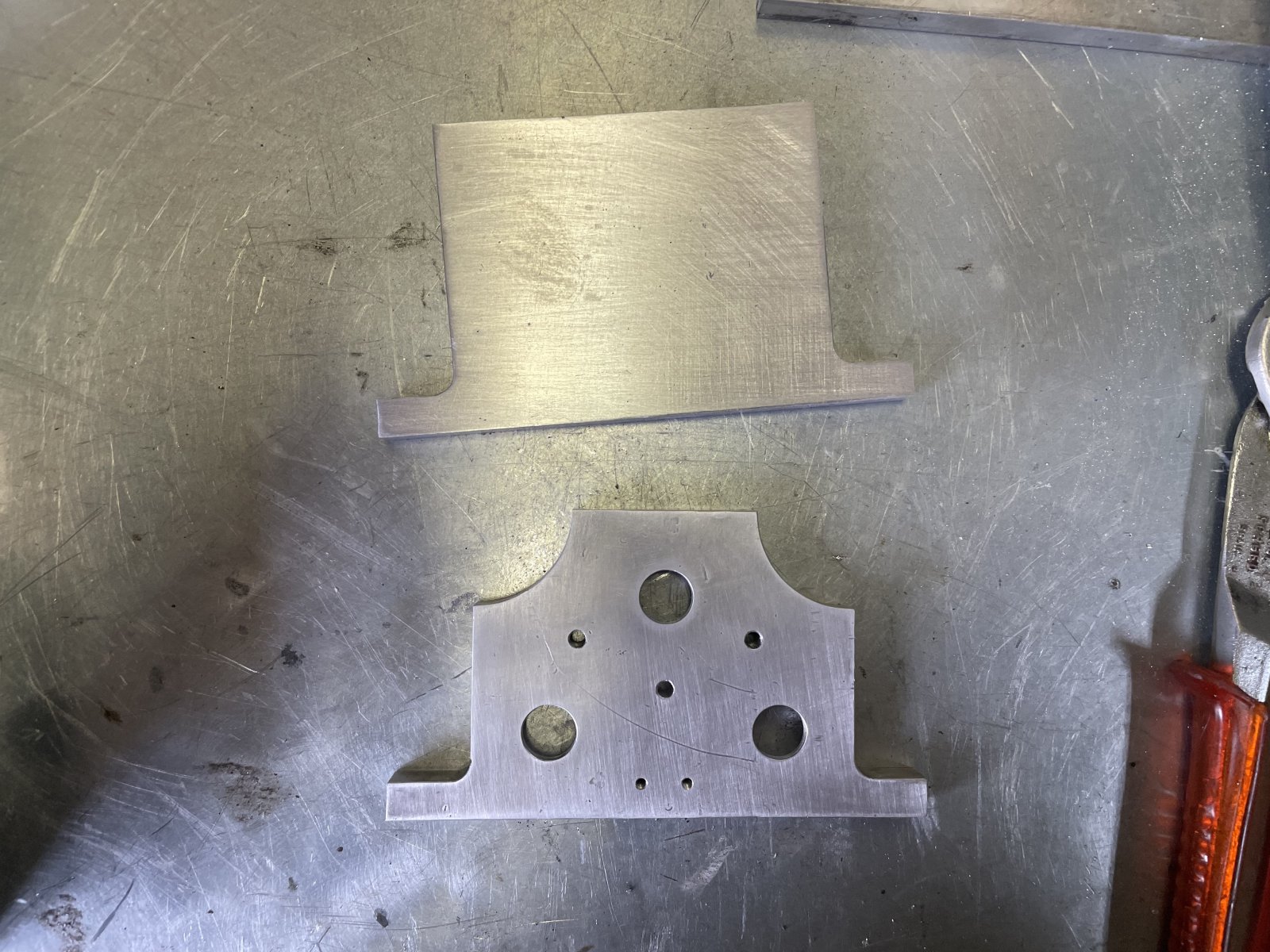

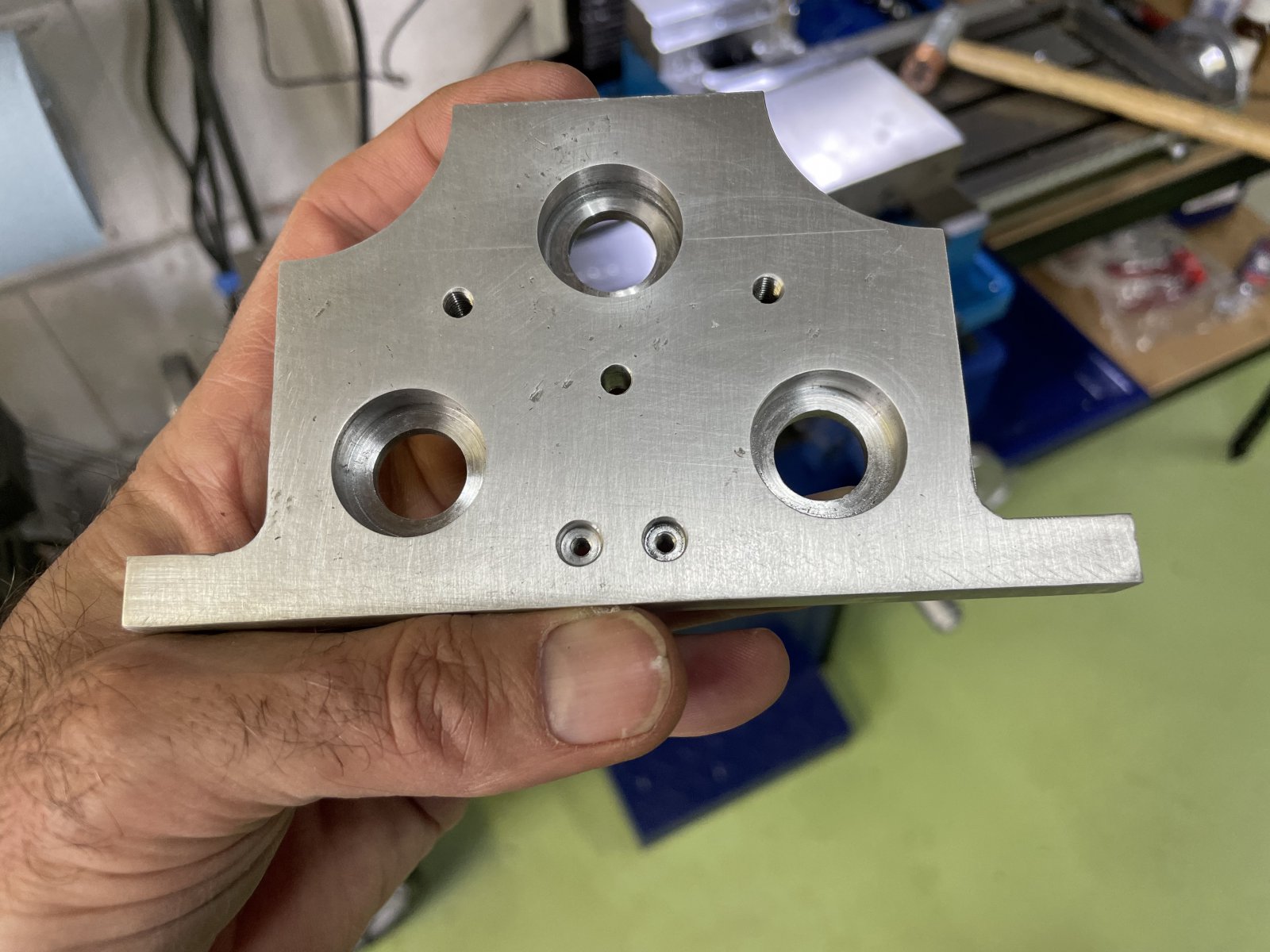

    Alles schoongemaakt en een beetje gepoetst. Ben er heel tevreden mee!!



    Eentje gedaan, nu de andere nog.


    ozy, Jan Walpot, Potter en 6 anderen vinden dit leuk.
  16. Mallegat

    Mallegat

    Lid geworden:
    28 aug 2019
    Berichten:
    469
    Locatie:
    Zuidholland
    Ziet er prima uit!

    Potter vindt dit leuk.
  17. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.217
    Locatie:
    Elburg
    Das heel mooi geworden Jeroen.
    De volgende gaat zeker ook goed komen !!
    Mooi foto verslag.

    JeroenDorr en Potter vinden dit leuk.
  18. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    659
    Locatie:
    Spijk, West Betuwe

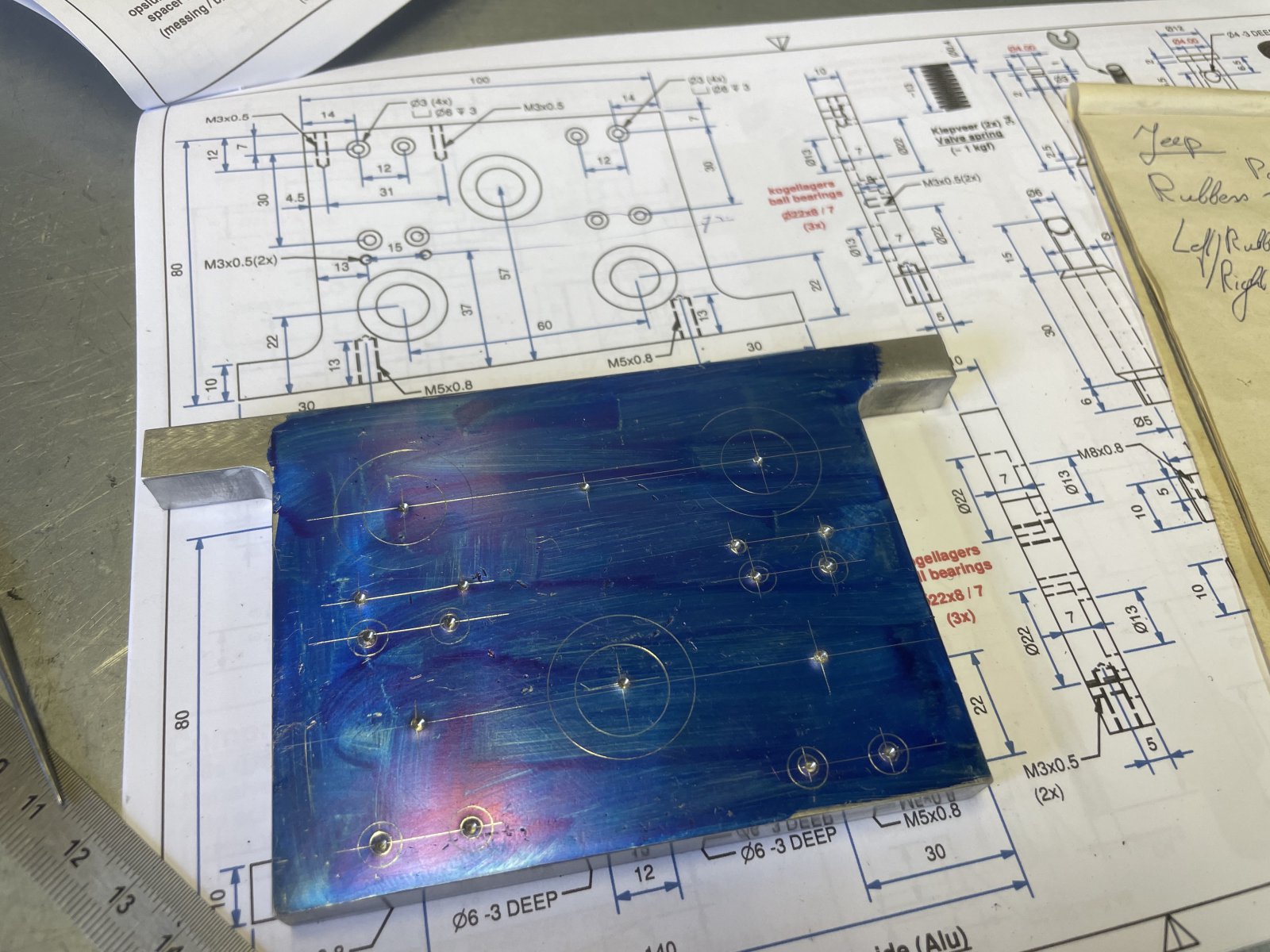

    Vandaag verder gegaan met de tweede staander. Alles afgetekend en de eerste gaten zijn reeds geboord. Moest alle maten van de tekening weer omzetten om de juiste datum (referentie) te krijgen voor mijn DRO.



    Van de week weer verder!

    Jeroen

    ozy, Potter, willum en 2 anderen vinden dit leuk.
  19. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.589
    Locatie:
    noord-limburg
    Leuke blauwdruk op het aluminiumplaat Jeroen.
    Als jij een uitgangspunt hebt zou je alles met de DRO van daaruit kunnen doen?

    Veel plezier en succes met de tweede staanderplaat.
    Willum

    Potter vindt dit leuk.
  20. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    659
    Locatie:
    Spijk, West Betuwe
    klopt helemaal Willum,
    Maar ik ben niet altijd even handig met het omrekenen van de maten uit de tekening naar de nieuwe referentie. Dus kras ik alles maar even in. Als je goed kijkt kun je zien dat het daar ook al een paar keer fout ging!

    Jeroen
