Bouw van Ellie the steam tram

Discussie in 'Stoom techniek' gestart door R Groen, 15 feb 2024.

  1. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    28.275
    Locatie:
    Oldeberkoop
    MOOI!

    Potter en R Groen vinden dit leuk.
  2. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.645
    Locatie:
    HELLEVOETSLUIS
    Inderdaad een mooi hulpmiddel.

    Potter en R Groen vinden dit leuk.
  3. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg

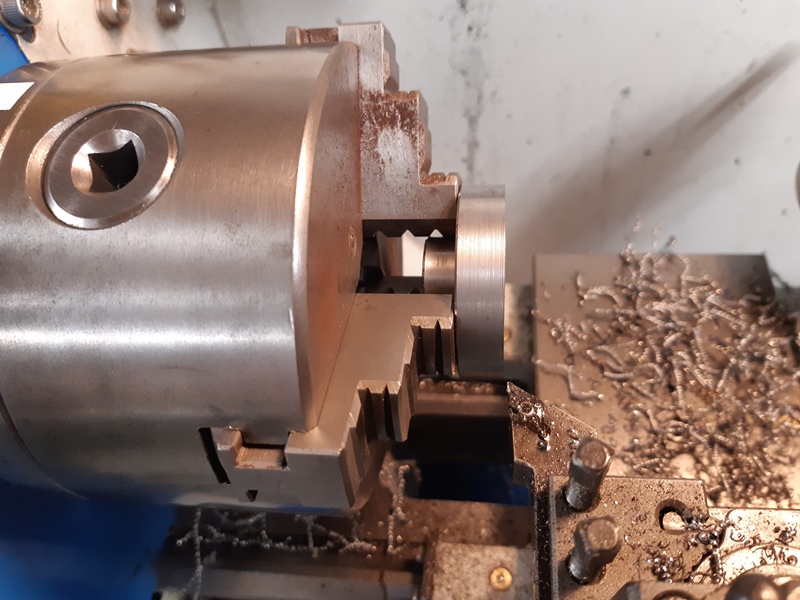

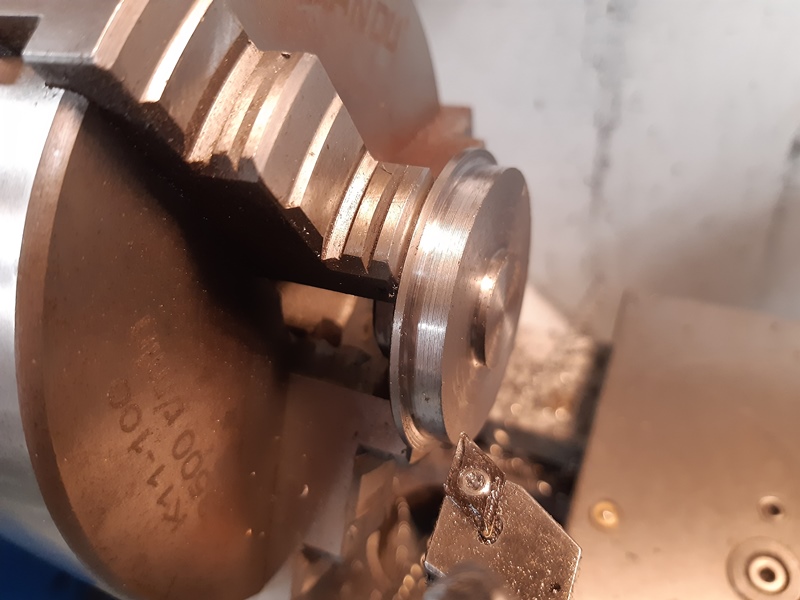

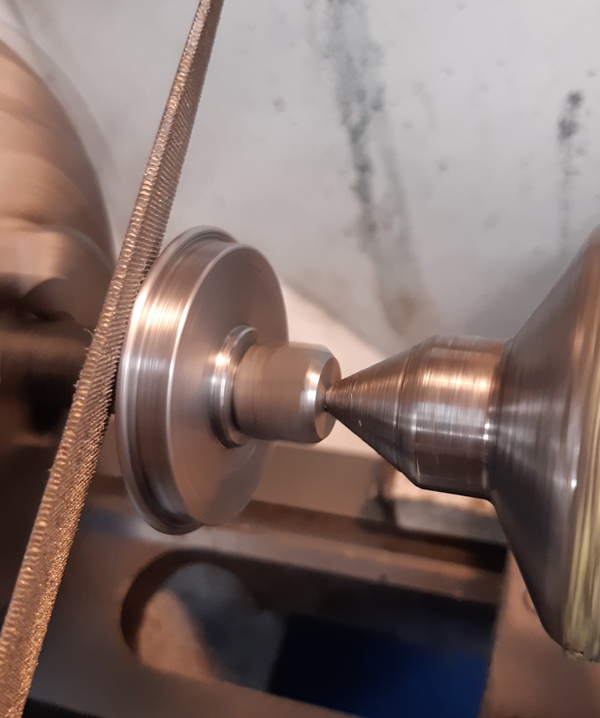

    Vandaag de wielen gemaakt.
    Eerst een borst aan de stomp draaien, dan de stomp omdraaien en de borst inspannen dan de rest van de bewerkingen maken.
    20240225_095102 small.jpg
    20240225_102531 small.jpg
    20240225_102835 small.jpg
    20240225_102952 small.jpg
    20240225_111142 small.jpg
    20240225_112024 small.jpg
    Fijne zondag en de groetjes,

    Ruud.

    Jan Walpot, JeroenDorr, ozy en 1 andere persoon vinden dit leuk.
  4. Rene Witteman

    Rene Witteman

    Lid geworden:
    12 aug 2005
    Berichten:
    494
    Locatie:
    Utrechtse Heuvelrug
    Beste Ruud,

    Ik kan het mis hebben hoor, maar de foto laat zien een snel draaiende bank in combinatie met een ruimer.
    Mij is geleerd de ruimer te gebruiken, sowieso altijd draaiend de snijdende richting op met een lage snelheid (bv op dubbelwerk). en zeker bij het terughalen van de ruimer.
    Hoe doe jij het?

    gr René

    Potter vindt dit leuk.
  5. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    Hallo Rene, ik denk dat het lijkt dat de draaibank snel draait (foto gemaakt met de telefoon)
    Met gebruik van een ruimer draait bij mij de draaibank altijd rustig en altijd één richting op.
    Groet,

    Ruud.

    Potter, JeroenDorr en Rene Witteman vinden dit leuk.
  6. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg

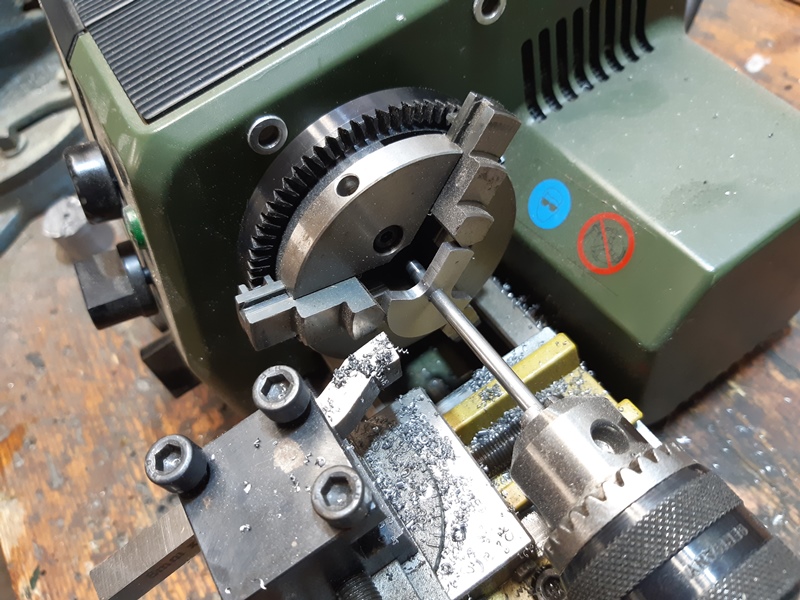

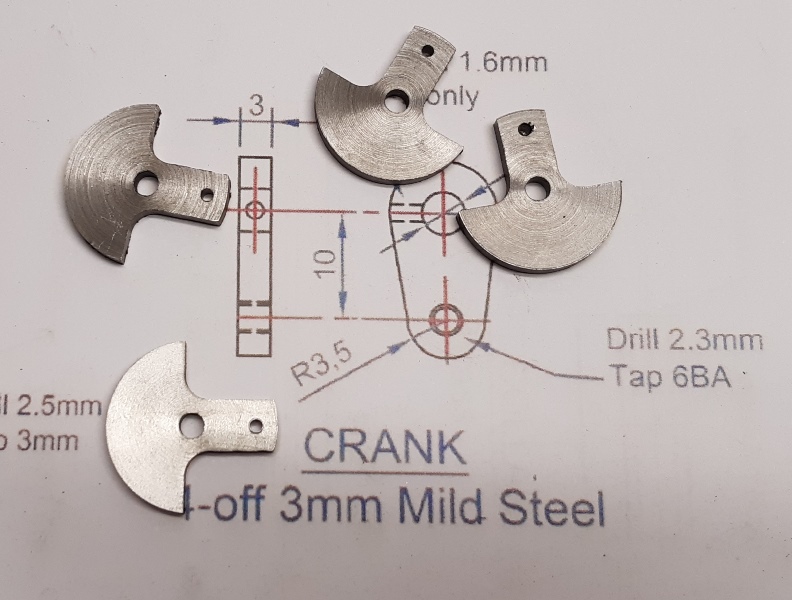

    Cranks maken naar eigen inzicht, (kleine krukwangetjes)
    Je maakt gewoon wat jezelf leuk vindt, soms wil je iets afwijken van de tekening.

    Stomp opmaat draaien.
    20240228_125646 small.jpg

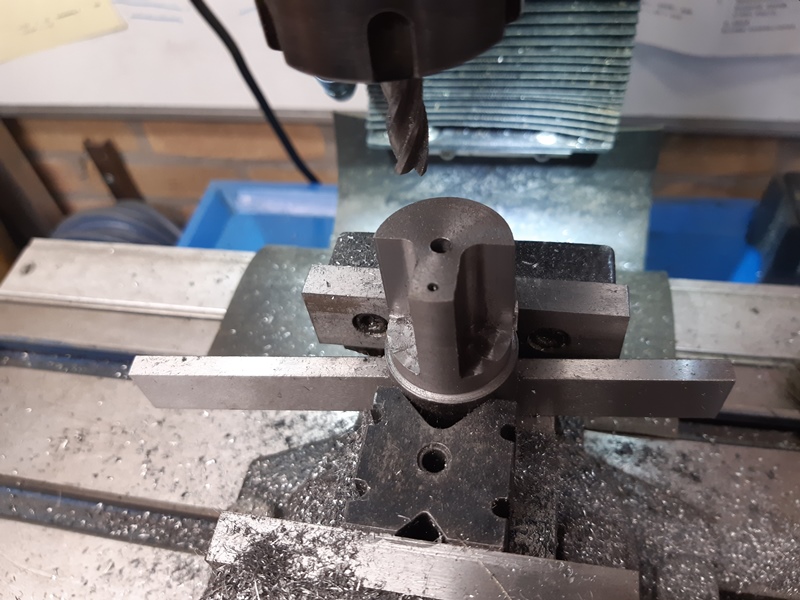

    Modelletje frezen.
    20240228_141331 small.jpg
    Ik heb ze met de handzaag afgezaagd en daarna op de Proxxon weer mooi vlak gemaakt.
    20240228_160141 small.jpg
    4 stuks bijna klaar, morgen nog even M2.5 schroefdraad tappen.
    20240228_161850 small.jpg

    Groet,

    Ruud.

    norwin, Jan Walpot, ozy en 4 anderen vinden dit leuk.
  7. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.645
    Locatie:
    HELLEVOETSLUIS
    Leuke manier van krukwangen maken.
    Deze mooie uitvoering zal het model zeker een mooiere uitstraling geven.

    Potter en R Groen vinden dit leuk.
  8. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    784
    Ga je hem maken in de versie met een "derde as" of de eenvoudige aandrijving?
    Dirk

    Potter vindt dit leuk.
  9. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    Ja Dirk, die vindt ik het leukst.
    Volgens mij dezelfde uitvoering die jij ook hebt gemaakt.

    Groet,

    Ruud.

    Potter vindt dit leuk.
  10. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    ELLIE on wheels

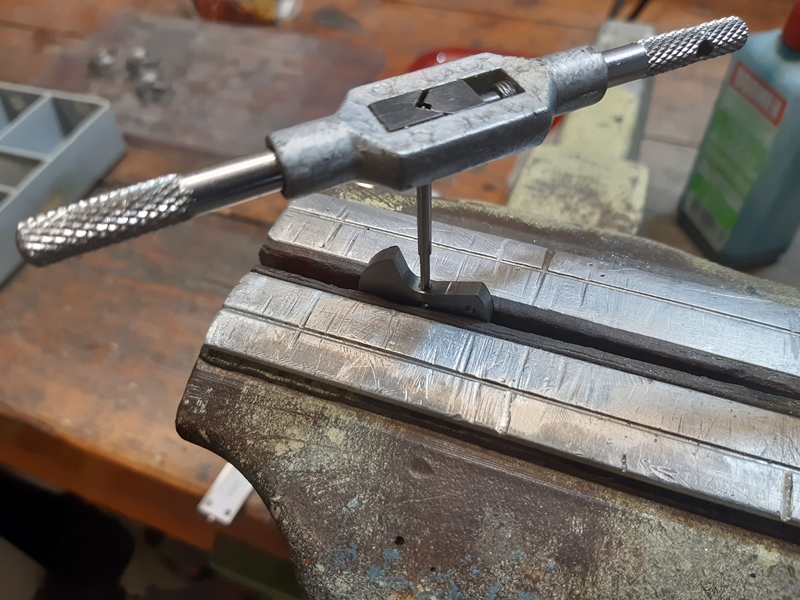

    Borging gemaakt voor de cranks en alles gemonteerd om te kijken of het soepel loopt.
    20240229_094938 small.jpg
    20240229_120909_001 small.jpg


    Groet,

    Ruud.

    Jan Walpot, ozy, Gea en 3 anderen vinden dit leuk.
  11. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    682
    Locatie:
    Spijk, West Betuwe
    Loopt mooi soepel Ruud!

    Jeroen

    Potter en R Groen vinden dit leuk.
  12. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    En weer een stapje verder.


    Fijn weekend en de groetjes,

    Ruud.

    norwin, ozy, JeroenDorr en 2 anderen vinden dit leuk.
  13. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg

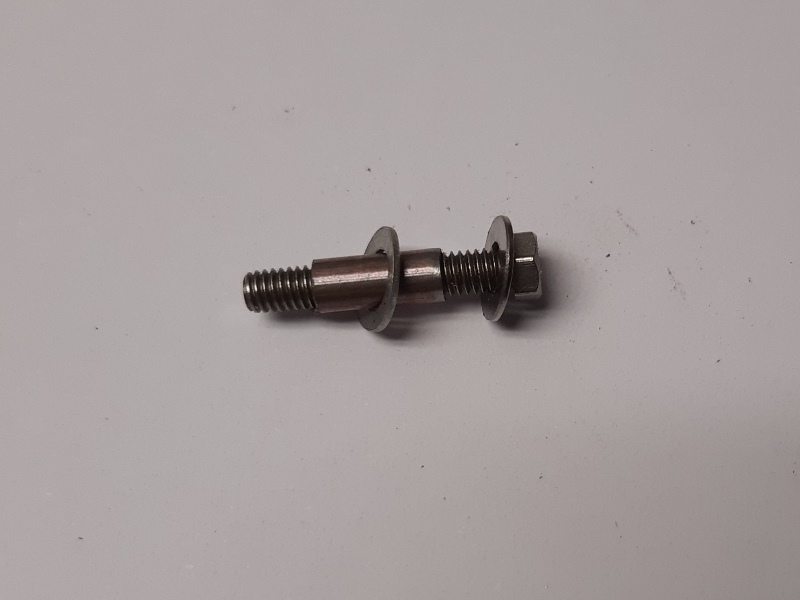

    Een modificatie aan de koppelstang bevestiging gemaakt.
    Deze zouden worden vastgezet met borstboutjes.
    Ik heb busjes van 3mm uitgeboord naar 2,5mm.
    Nu kan ik gebruik maken van modelbouwboutjes, wel net zo mooi
    20240303_093250 small.jpg
    20240303_100206 small.jpg
    20240303_094901 small.jpg
    Nog even 3m ringetjes bestellen en de busjes opmaat maken zodat de koppelstangen mooi soepel bewegen.

    Groet,

    Ruud.

    ozy, Jan Walpot, JeroenDorr en 2 anderen vinden dit leuk.
  14. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    2.275
    Locatie:
    Hoofddorp
    Het zijn deze kleine details die dit werkstuk een eigen smoel geven en de maker een tevreden gevoel.
    Mooi werk Ruud ik blijf dit met plezier volgen.

    Grt John

    Potter en R Groen vinden dit leuk.
  15. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg

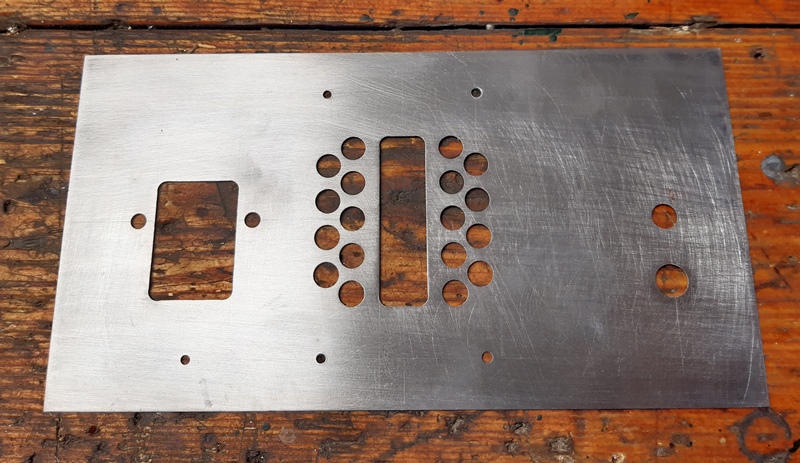

    Vloerplaat maken.
    Heel wat rekenwerk om alles op de goede plek te krijgen.
    Maar het is weer gelukt.
    20240307_100524 small.jpg
    20240307_153855 small.jpg
    20240307_161223 small.jpg
    20240307_161311 small.jpg
    Groet,

    Ruud.

    mac, ozy, Jan Walpot en 5 anderen vinden dit leuk.
  16. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg

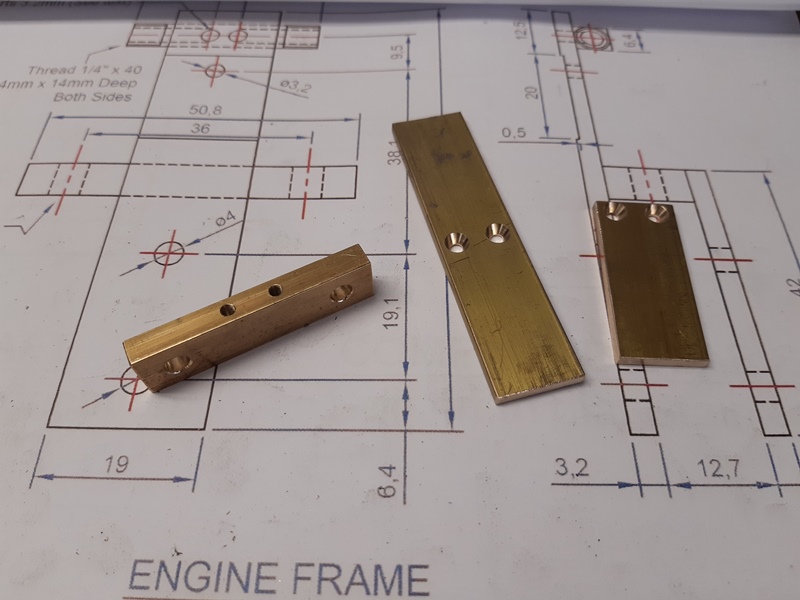

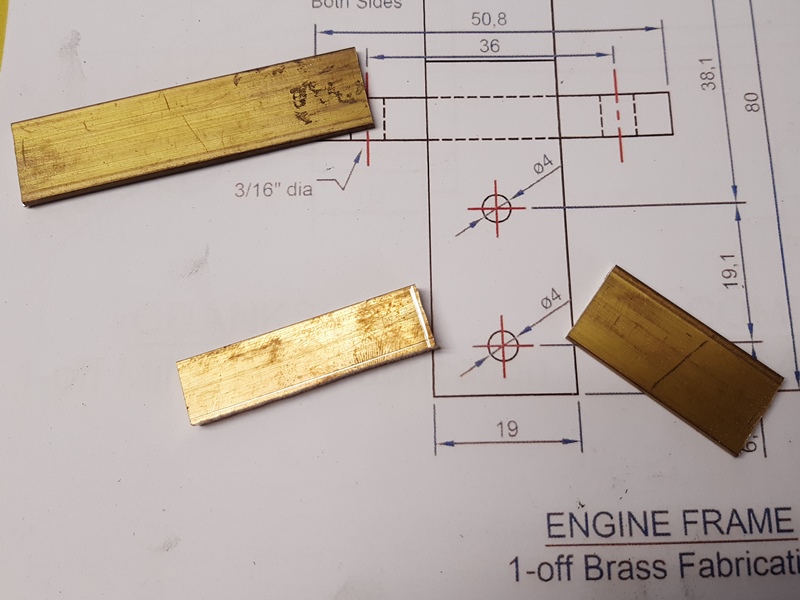

    Vandaag de start van de stoommachine gemaakt.
    Het frame opmaat gemaakt en samengesteld.
    Volgens de bouwbeschrijving moest dit worden hardgesoldeerd, ik heb het geschroefd.
    20240308_110551 small.jpg
    20240308_124435 small.jpg
    20240308_125325 small.jpg 20240308_125052 small.jpg

    Fijn weekend en de groetjes,

    Ruud.

    ozy, Potter en JeroenDorr vinden dit leuk.
  17. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    772
    Locatie:
    Swifterbant
    Leuk project. Al geruime tijd niet meer op het forum geweest maar ik volg weer.
    Gr Norwin

    Potter en R Groen vinden dit leuk.
  18. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg

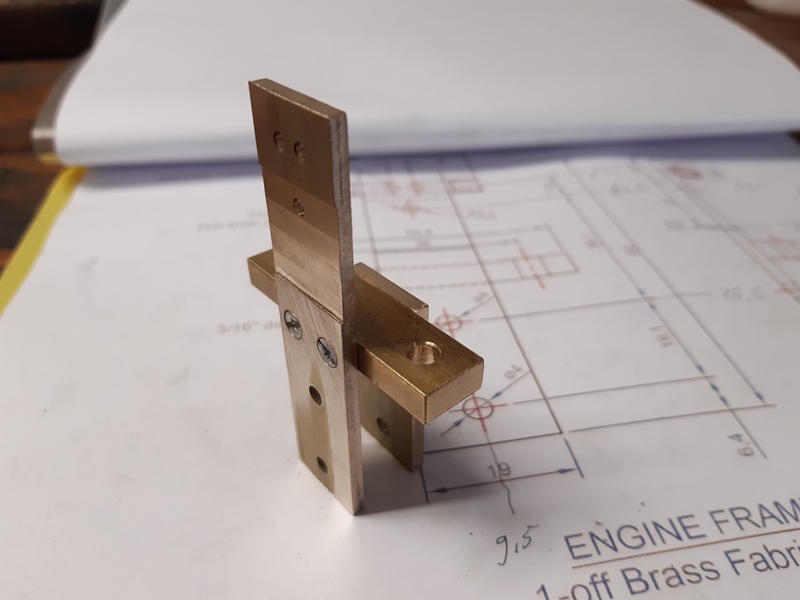

    Vandaag weer even verder met de stoommachine.
    Het krukasgat de stoompoorten en de stoomaansluiting gemaakt
    20240310_093942 small.jpg
    20240310_100323 small.jpg
    20240310_101106 small.jpg

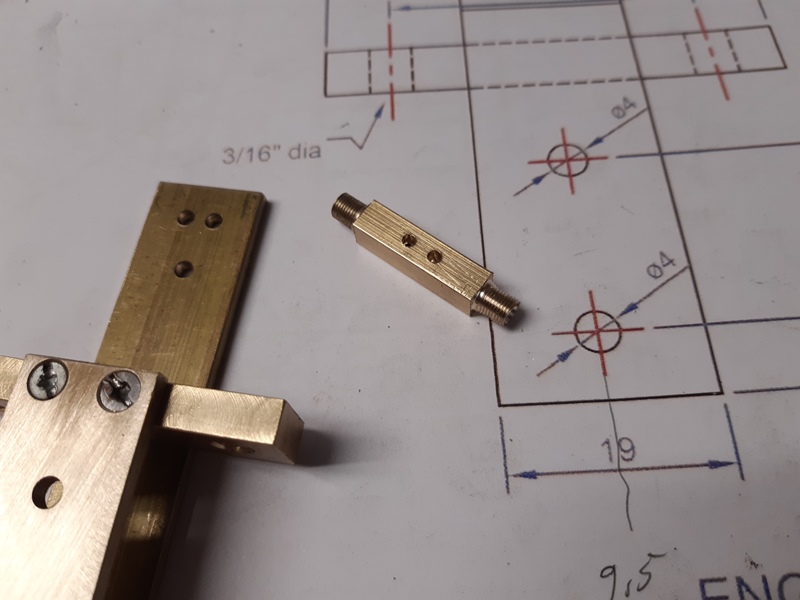

    De stoomaansluiting word gemaakt uit een stukje vierkant 6mm.
    Om die rond te maken aan de uiteinden om er MF5 op te snijden had ik geen zin om mijn 4 klauw te monteren.
    Ik heb een busje gemaakt waar het vierkant precies inpast en open gezaagd.
    Nu kan het op de 3 klauw
    20240310_102615 small.jpg
    20240310_102706 small.jpg
    20240310_104048 small.jpg
    20240310_110143 small.jpg

    En weer een stapje verder met de ELLIE.

    Fijn weekend en de groetjes,

    Ruud.

    JeroenDorr, mac, ozy en 2 anderen vinden dit leuk.
  19. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.702
    Locatie:
    noord-limburg
    Goed bewaren die pashulzen.
    Komen altijd weer een keer van pas Ruud.
    Andere optie om in een drieklauw een vierkant in te spannen is
    een kleinere vierklauw in de drieklauw spannen.
    Af en toe doe ik dit.

    Veel modelbouwplezier,
    Willum

    Laatst bewerkt: 11 mrt 2024
    ozy, Potter en R Groen vinden dit leuk.
  20. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    Helaas, die heb ik niet maar op deze manier gaat het ook.
    Wel een goede tip trouwens !!

    Groet,

    Ruud.

    Potter vindt dit leuk.
