Bouw van Ellie the steam tram

Discussie in 'Stoom techniek' gestart door R Groen, 15 feb 2024.

  1. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg

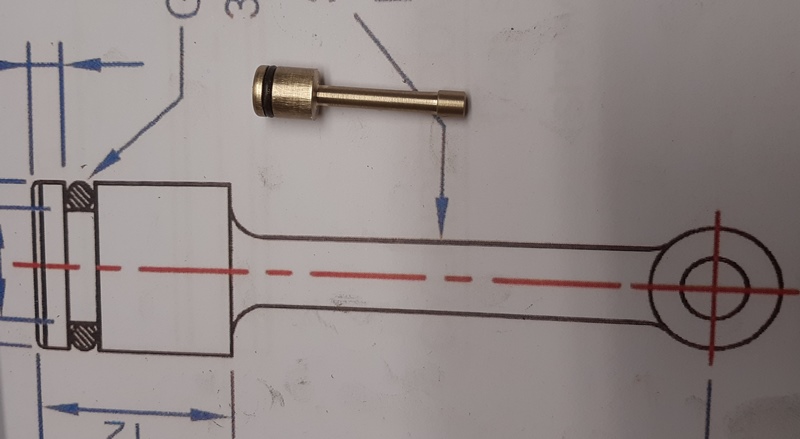

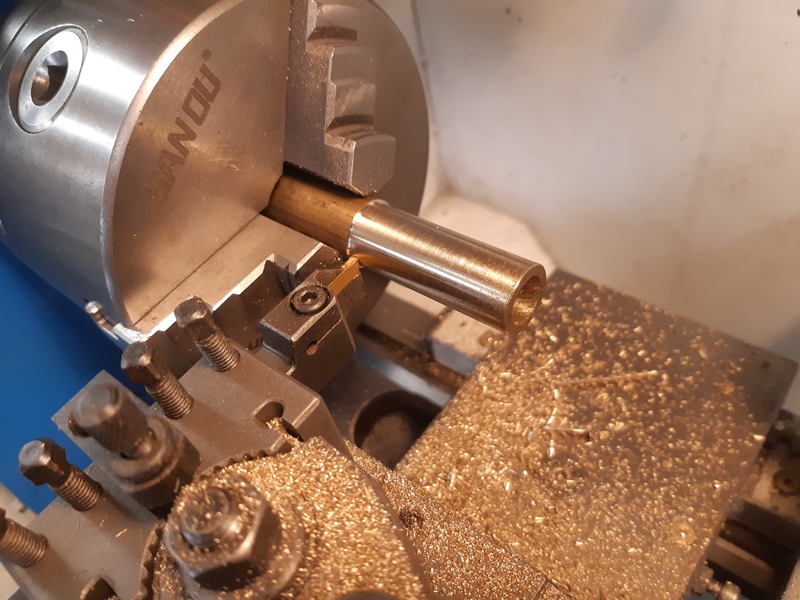

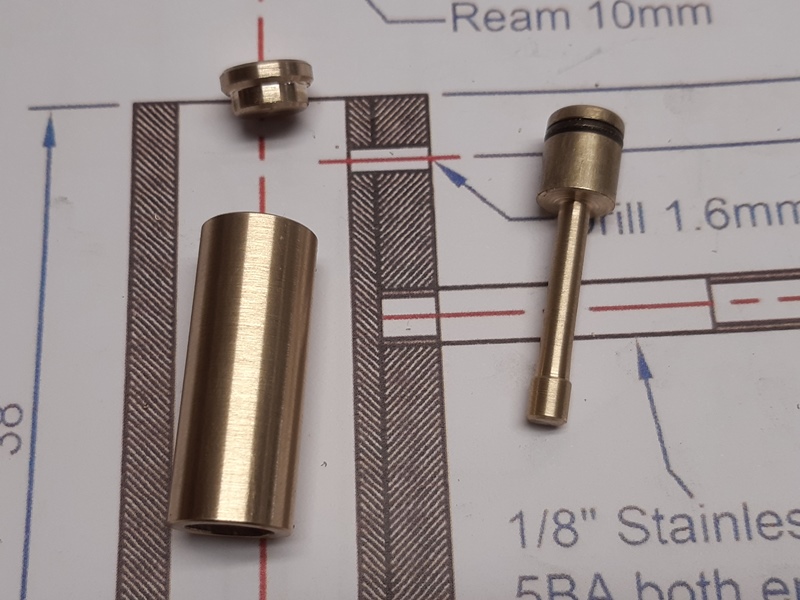

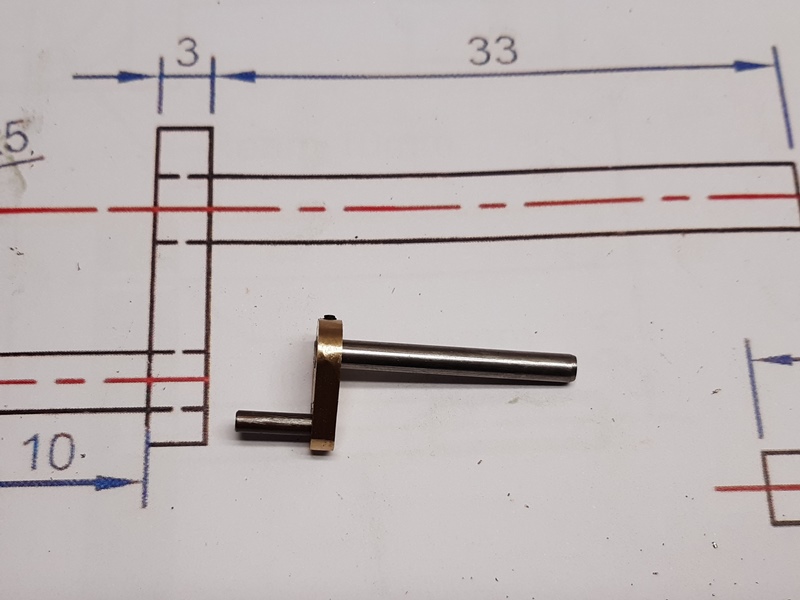

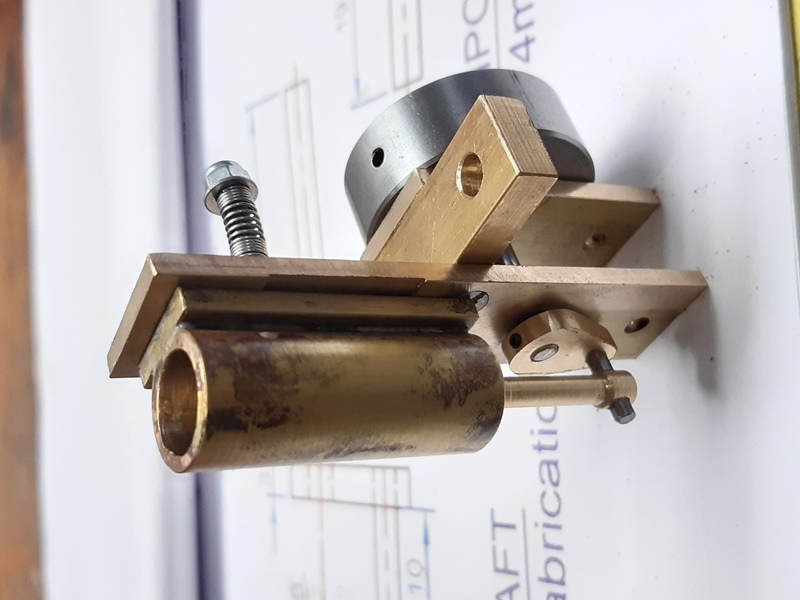

    De cilinder, de zuiger en de krukas van de Ellie gemaakt.
    20240314_145349 small.jpg
    20240314_153820 small.jpg
    20240314_155249 small.jpg

    20240317_095702 small.jpg
    20240317_101545 small.jpg

    Fijne zondag en de groetjes,

    Ruud.

    Jan Walpot, ozy, Potter en 3 anderen vinden dit leuk.
  2. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.702
    Locatie:
    noord-limburg
    En al in elkaar gestoken Ruud.
    Lopen?
    Zeker.
    Zilversoldering zie ik.
    Mooi toch.
    Weer een stap verder.

    Jij hebt de cilinder afgevlakt en op de plaat gesoldeerd.
    Gisteren zag ik een ronde cilinder in een halfronde onderplaat.
    Twee mogelijkheden dus.

    Alles voor modelbouw,
    Willum

    Potter en R Groen vinden dit leuk.
  3. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    Stoommachine van de tram Ellie bijna klaar en loopt op lucht.


    Groet,

    Ruud.

    ozy, Rene Witteman, Gea en 5 anderen vinden dit leuk.
  4. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.702
    Locatie:
    noord-limburg
    Als een tierelier Ruud.
    Die heeft er zin in.
    Kan hij bijna ingebouwd worden.

    Veel modelbouwplezier,
    Willum

    Potter en R Groen vinden dit leuk.
  5. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    Vandaag nog even een paar boiler onderdelen gemaakt.

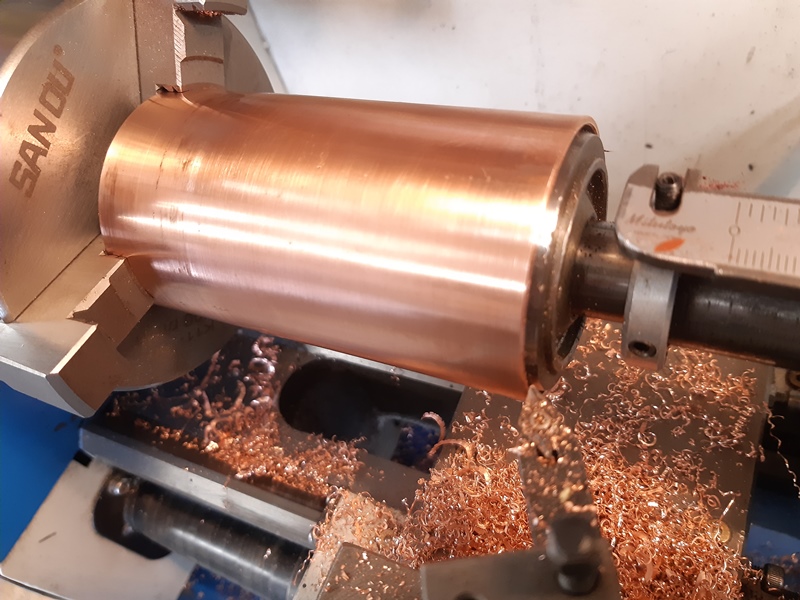

    Koperen buis opmaakt gedraaid
    20240323_105910 small.jpg

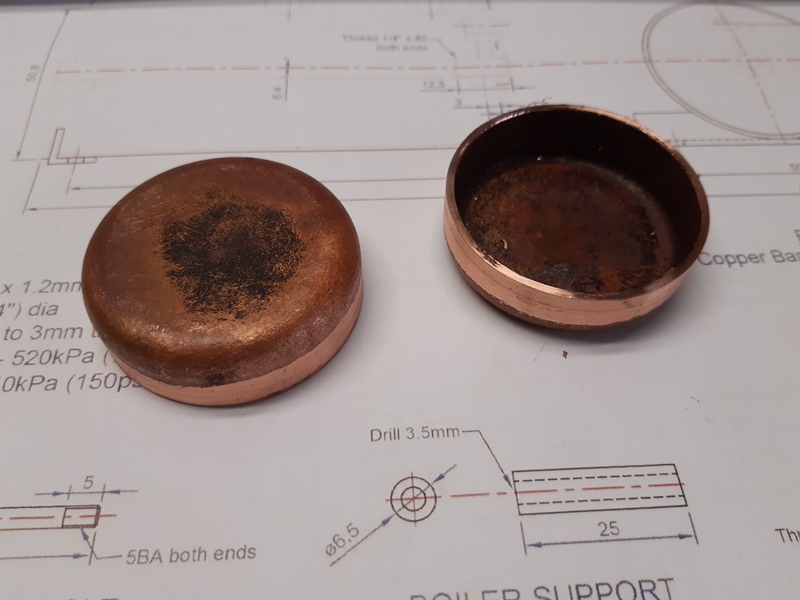

    Een paar ketelfronten persen.
    20240323_110144 small.jpg

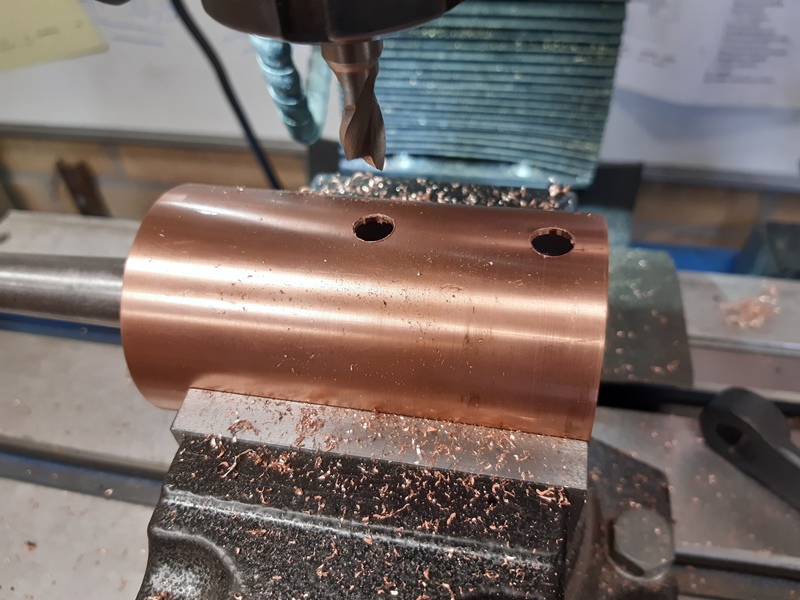

    Wat gaten met de twee lippen frees maken voor stoomaansluiting en veiligheidsventiel.
    20240323_112911 small.jpg

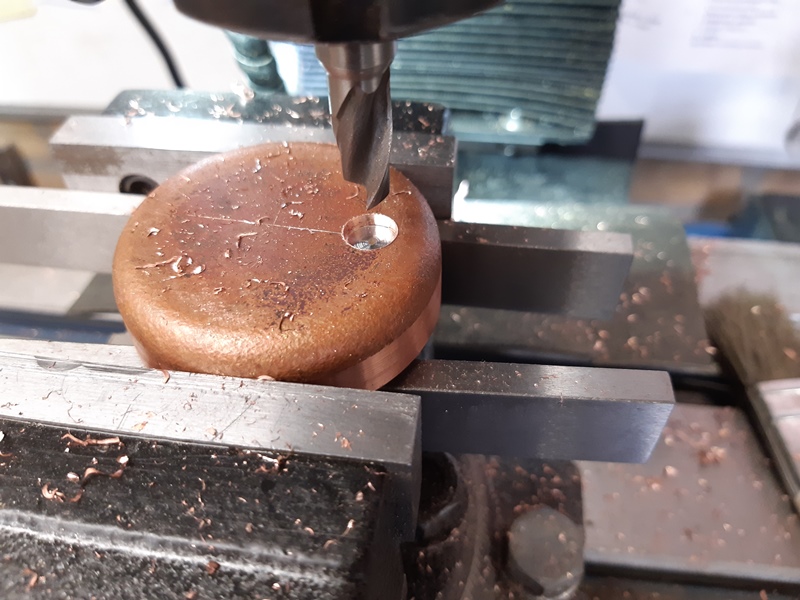

    Gat in het ketelfront om straks de boiler te te kunnen vullen.
    20240323_113619 small.jpg

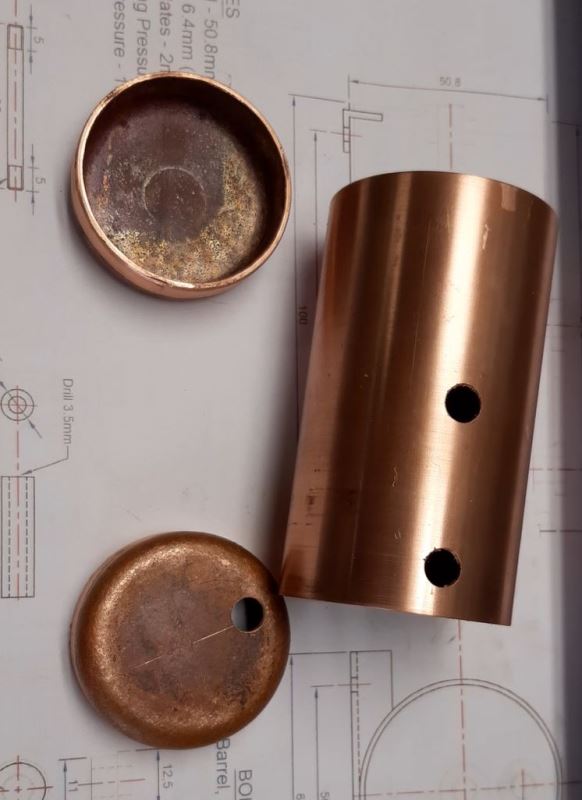

    Rest mij nog om binnenkort de handel te zilver hardsolderen.
    20240323_113619B small.JPG

    Groet,

    Ruud.

    Jan Walpot, ozy, Potter en 3 anderen vinden dit leuk.
  6. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.702
    Locatie:
    noord-limburg
    Je bent alweer flink op weg.
    Nog even en je bent alweer aan het solderen.

    Droog persen doe jij niet zie ik.
    Netjes aan het uitgloeien.

    Mooi werk Ruud,

    Veel modelbouwplezier,
    Willum

    Jan Walpot en Potter vinden dit leuk.
  7. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg

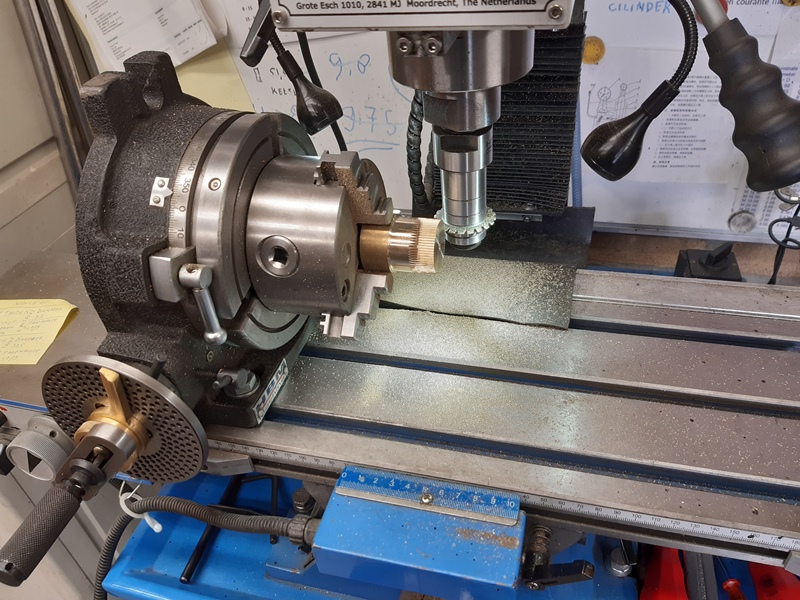

    Vandaag de tandwielen gemaakt voor de Ellie.

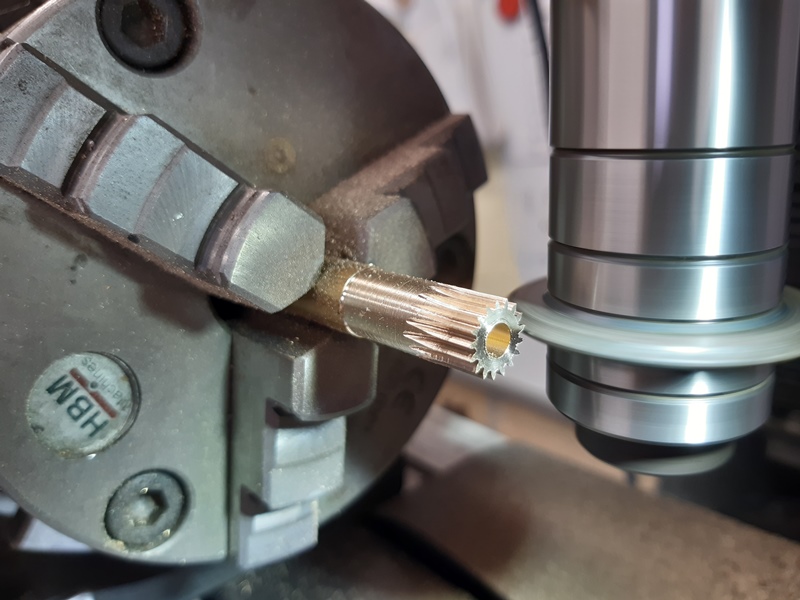

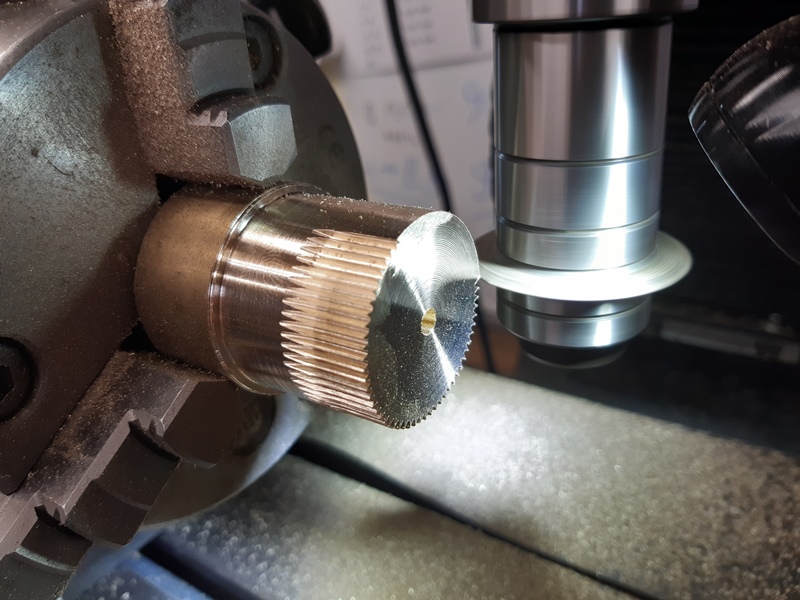

    Een tandwiel van 17 tanden en een van 65 tanden van messing.
    20240329_104817 small.jpg
    20240329_115629 small.jpg
    20240329_120819 small.jpg
    20240329_122523 small.jpg

    Fijn weekend en de groetjes,

    Ruud.

    Jan Walpot, ozy, mac en 3 anderen vinden dit leuk.
  8. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.702
    Locatie:
    noord-limburg
    Wat een vakmanschap hier op dit forum.
    Hij maakt het gelijk die Ruud.
    Welk modul heb je hiervoor gebruikt?

    Alles voor modelbouw,
    Willum

    Potter vindt dit leuk.
  9. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    Module 0.5
    Gelukkig ging het in een keer goed.
    Geduld en de goede de schijven plaatsen en je koppie erbij houden.
    En...... ik kwam goed uit, op een hele tand!!!
    Anders, uithuilen en opnieuw beginnen.

    Groet,

    Ruud.

    Jan Walpot, Potter en willum vinden dit leuk.
  10. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.645
    Locatie:
    HELLEVOETSLUIS
    Het mooiste vind ik, dat Ruud de klauw verdraaiing kan berekenen en vooral het verschil tussen de beide scharen.
    Met respect. Henk.

    norwin, R Groen, Potter en 1 andere persoon vinden dit leuk.
  11. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.702
    Locatie:
    noord-limburg
    0,5? Dat is ielie pielie.
    Heb je alles vooraf uitgerekend of uit het boekje gedaan?
    Mooi dat het precies uitkwam.

    Willum

    R Groen en Potter vinden dit leuk.
  12. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.702
    Locatie:
    noord-limburg
    het verschil tussen de beide scharen.

    Als ik mij niet vergis zijn het Ruud zijn eigen scharen
    en niet de bijgeleverde van de hobbywinkel.
    Ze zien er ook stabiel uit op de voorgaande foto.
    Strak aangesloten.
    Heeft hij daar alweer profijt van.

    Dae Ruud?
    Die maakt het gewoon.

    Alles voor modelbouw,
    Willum

    R Groen en Potter vinden dit leuk.
  13. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.702
    Locatie:
    noord-limburg
    Soldeerrooster
    VERPLAATST naar hardsolderen
    Sorry Ruud

    Laatst bewerkt: 29 mrt 2024
    Potter vindt dit leuk.
  14. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    Ellie loopt op lucht.
    Nog niet geheel naar mijn zin, want het lijkt of het te moeizaam gaat.
    Dus nog wat finetunen.


    Fijn weekend en de groetjes,

    Ruud.

    Jan Walpot, ozy, norwin en 3 anderen vinden dit leuk.
  15. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    Vanmiddag weer even tijd voor de tram gehad.
    Ik ben maar even de brander gaan maken.

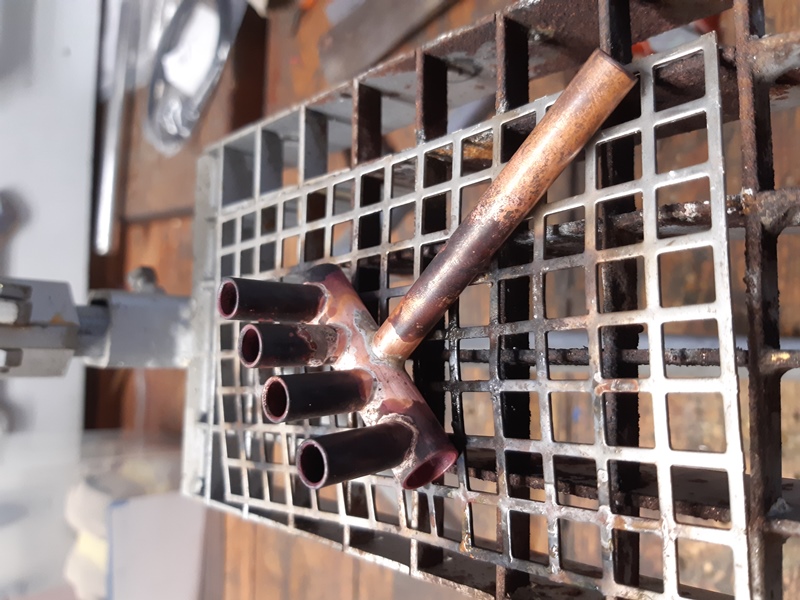

    Simpel klusje van wat koperen buisjes en een messing bakje vouwen.
    Alles is bijna gesoldeerd, morgen verder.

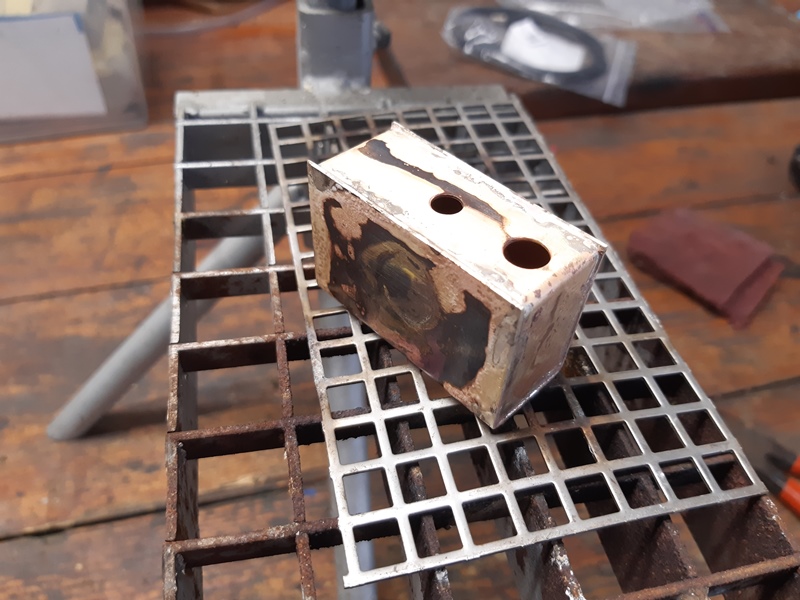

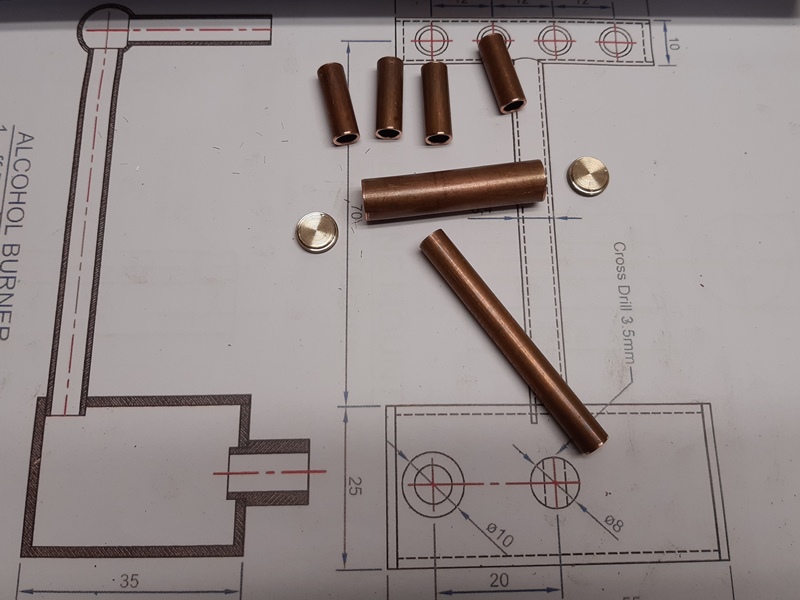

    20240504_100256 small.jpg

    20240508_130431 small.jpg

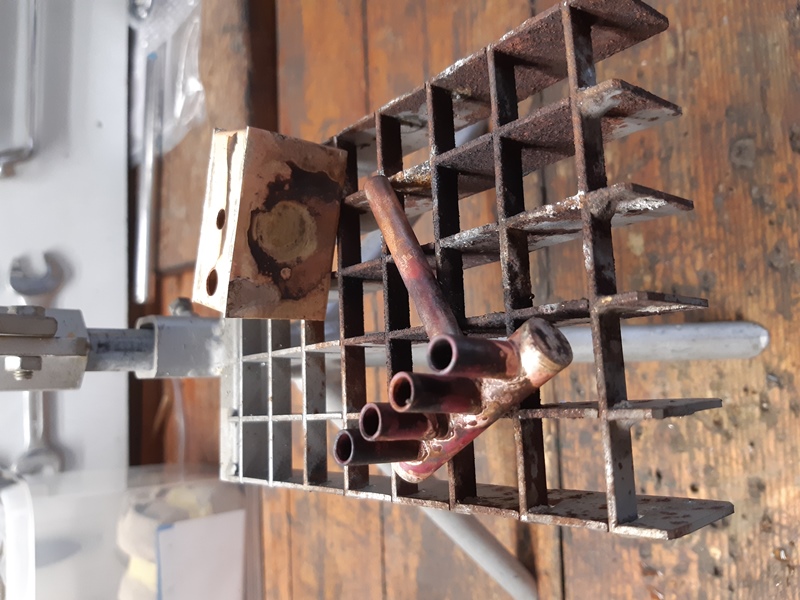

    20240508_144117 small.jpg 20240508_145917 small.jpg

    Groetjes,

    Ruud.

    ozy, Potter, Jan Walpot en 3 anderen vinden dit leuk.
  16. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.702
    Locatie:
    noord-limburg
    Oho?

    Strak,
    alles netjes in de rij.

    Trouwens,
    Heb jij je glasparelkastje al klaar?

    Alles voor modelbouw,
    Willum

    Potter vindt dit leuk.
  17. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    Ik heb helaas geen glasparelkastje.
    Heb er ooit wel eens naar gekeken, maar daarvoor levert mijn compressor niet genoeg lucht.
    Ik kan gelukkig nog glasparelen op mijn werk.

    Groetjes,

    Ruud.

    Potter vindt dit leuk.
  18. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.702
    Locatie:
    noord-limburg
    Voor mij is het een groot gemis.
    Altijd veel voordeel van gehad.
    Met echt fijn glasparel.

    Mooi dat jij in je tweede werkplaats terecht kunt voor dit werk.

    Ik moet er toch nog een keer een bouwen.
    Dan de compressor onder het stof vandaan halen.

    Alles voor modelbouw,
    Willum

    Potter en R Groen vinden dit leuk.
  19. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    682
    Locatie:
    Spijk, West Betuwe
    Potter, Jan Walpot en R Groen vinden dit leuk.
  20. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    Gisteren nog even de brander van de Ellie getest met lampolie.

    Ik ben straks benieuwd hoe snel hij de boiler opstookt.

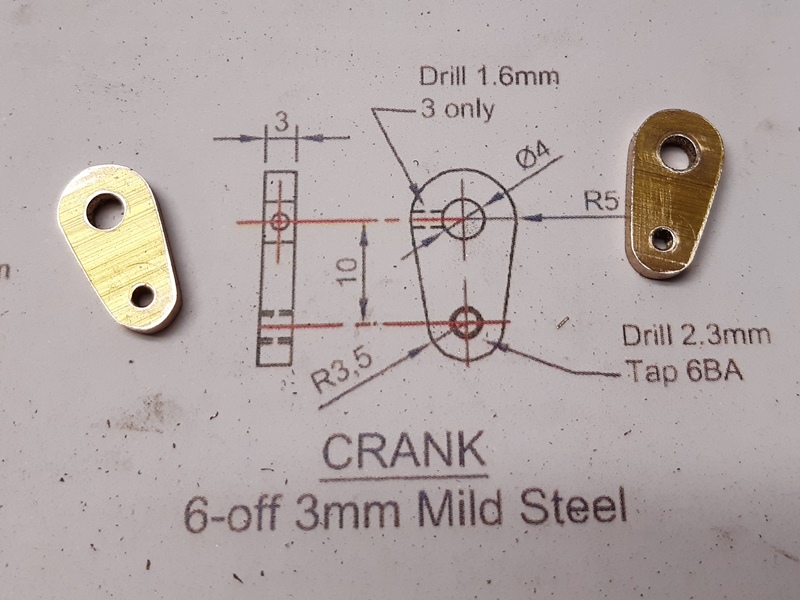

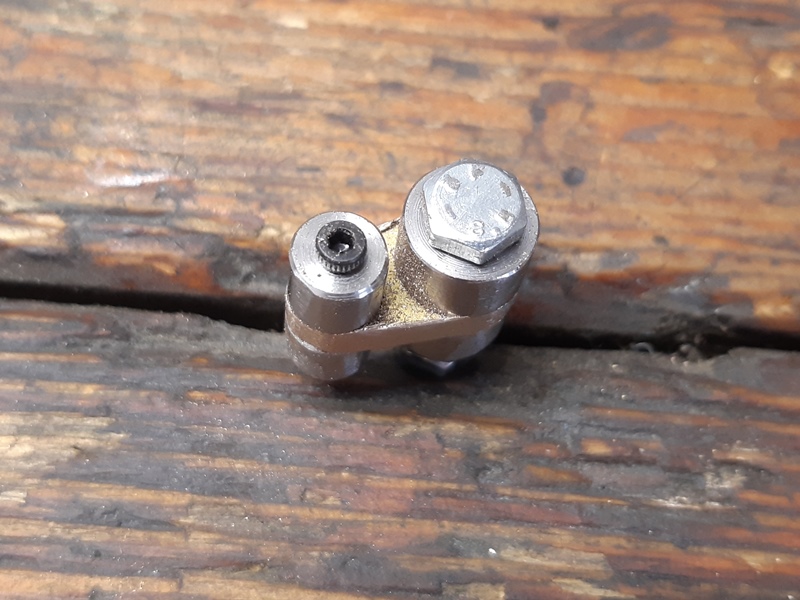

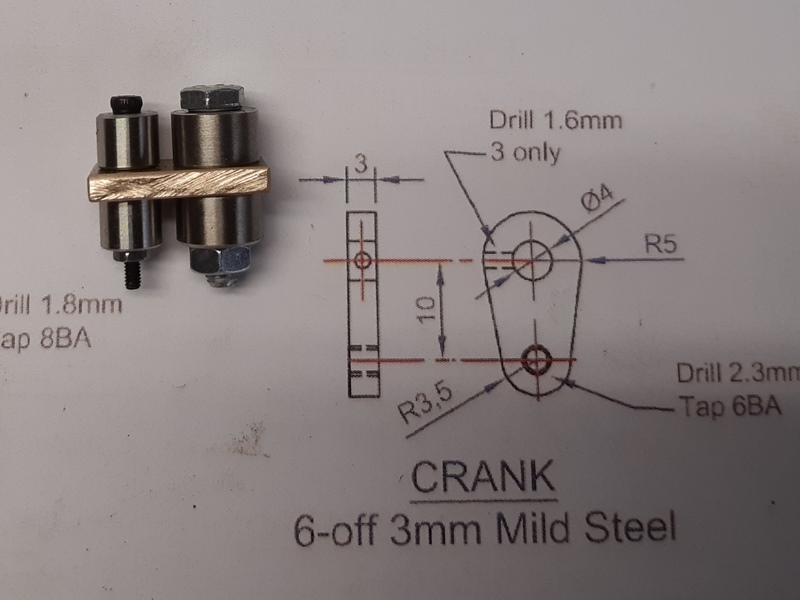

    Van de week ook nog even nieuwe cranks gemaakt voor de Ellie.
    Ik kreeg er geen mooie vorm aan, totdat Dirk met een zeer eenvoudige oplossing kwam (Dirk bedankt).
    Nu dus mooi gevormde cranks.
    20240516_131008 small.jpg
    20240516_131026 small.jpg
    20240516_133208 small.jpg
    20240516_140014 small.jpg

    Fijne Pinksterdagen en de groetjes,

    Ruud.

    norwin, ozy, Jan Walpot en 2 anderen vinden dit leuk.
