Bouwen van een CNC-frees

Ik weet niet of het werkt als vacuüm pomp maar op mijn werk hebben ze stofzuigers die op perslucht werken.
De stofzuiger creëert een vacuüm door gebruik te maken van een venturi.

Verdorrie zeg , ik had gehoopt om een redelijk goedkope oplssing te kunnen vinden :-(


Een stofzuiger motor extern koelen is dus niet mogelijk .... dat is jammer.

OEPS :-?:-? ... gevonden waarom de Z-as zakte ..... de Tolok bevestiging die de spindel van de Z-as opsluit was losgeschoten ... Extra aangedraaid en wat threadlock... hopelijk is het genoeg anders moet ik op het uiteinde nog schroefdraad erop tappen waarschijnlijk en een extra moer erop draaien.

Eventjes in de gaten houden dus.

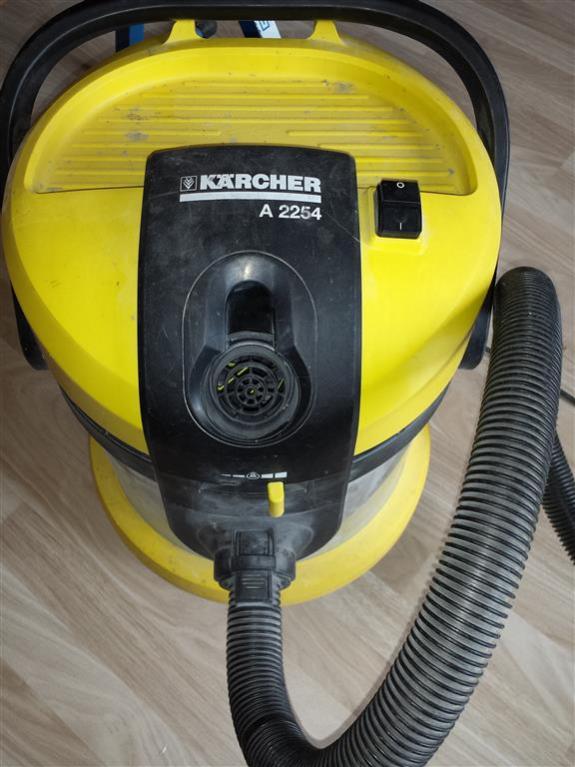

Weer terug naar de vaccuumtafel. Ik heb even naar m'n Kärcher stofzuiger zitten staren en wat geprobeerd.

Er zit op de Kärcher ook een aansluiting (boven de gele knop die de uitstroom lucht regeld) dat hij lucht wegblaast, ipv zuigt.
Als ik de schuifknop open of dicht zet dan komt er lucht uit , of juist niet. Het maakt niets uit voor de zuigkracht.

Ik heb een vermoeden dat deze lucht langs de motor gaat , dus ook voor koeling... Wellicht kan ik toch veilig deze stofzuiger gebruiken als "vacuumpmp"

Iemand een mening over deze "extra "aansluiting op een stofzuiger?
full


Cor

Laatst bewerkt door een moderator:
Hoi Cor,
Mijn maat restaureert schilderijen en heeft een vaccuumtafel voor het opnieuw bedoeken van schilderijen,
hij gebruikt ook zo'n Kärcher stofzuiger die staat soms ook 5 uur achter een volgens te zuigen aan die tafel , geen probleem ! met over verhitting .
Hij heeft die tafel aangeschaft in Zwitserland en daar leveren ze de Kärcher er bij !
Dus gewoon doen en niet verder zoeken naar een aparte vacuum pomp!

De schuifknop op je karcher is niets meer dan de uitblaasrichting veranderen.
Aan de ene kant komt het door het ronde gat en als je de schuif aan de andere kant
zet komt de lucht er rondom vandaan.
Heb je dus niets aan tenzij je de houtspanen of krullen wilt wegblazen.

Hebben jullie niet zoiets als ADR.SPIERINGS.bv heeft nieuwe en gebruikte machines, gereedschap, hydrauliek, koeltechniek, luchtechniek, onderdelen, pneumatiek, transportmiddelen, watertechniek. in de buurt zitten,
veel 2e hands meuk en hier en daar een juweeltje voor een schappelijke prijs ?

@ NAK: Goed om te weten wat die schuif precies doet.... desalnietemin... als ik de stofzuigerslang volledig blokkeer dan komt er nog steeds lucht uit deze uitgang .... dat zou betekenen dathij nog steeds ergens lucht vandaan krijg >>>> koeling??

Zo'n bedrijf met 2e hands meuk heb ik hier nog niet gevonden, dat zou helemaal ideaal zijn... Ik zoek veel op ebay , maar voor een hobbymachine zijn die pompen nog steeds niet te betalen vind ik.

@ Brandaris: dat is weer een beetje gerust stelling.

Ik ga het dan zo doen , zolang ik nog geen geschikte pomp voor een leuk prijsje kan vinden ga ik deze Kärcher gebruiken, en blijf ik er gewoon bij tijdens het frezen. .... De vacuümtafel zal dan eigenlijk alleen worden gebruikt om delenin 2D uit te frezen. 3D ( duurt lang) , dan zal ik het materiaal opspannen met klemmen.

Heb redelijk wat gefreesd afgelopen weken. En de machine doet het goed. Ik moet 1 riem komende week wat beter afstellen van de Y-as. Maar buiten dat maak ik geen veranderingen aan de machine.

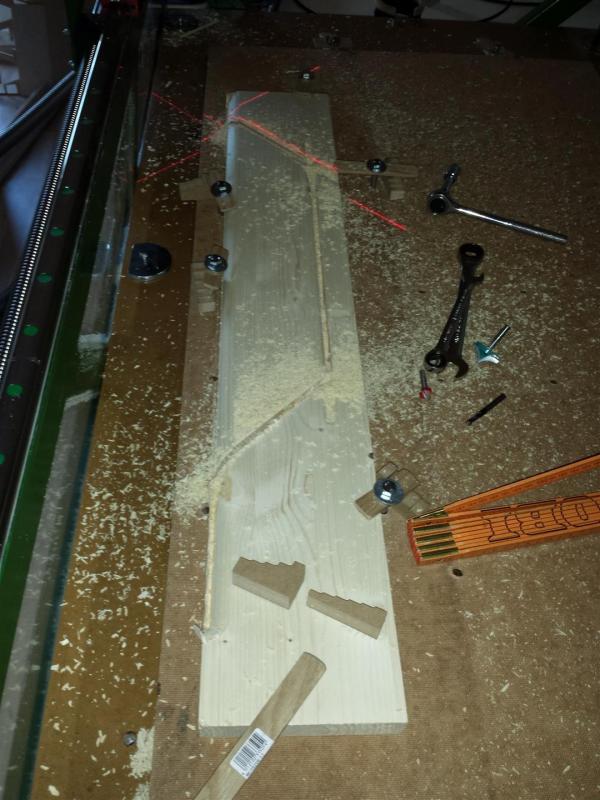

Vacuümtafel heb ik verder nog niet over nagedacht het inklemmen gaat momenteel erg goed met de hulpstukken die ik heb gemaakt.
full

Ik denk dat ik de vacuümtafel alleen zal moeten gebruiken voor bijvoorbeeld 1-3 mm balsaplanken , dan zal de tafel goed van pas komen, verder eigenlijk niet.

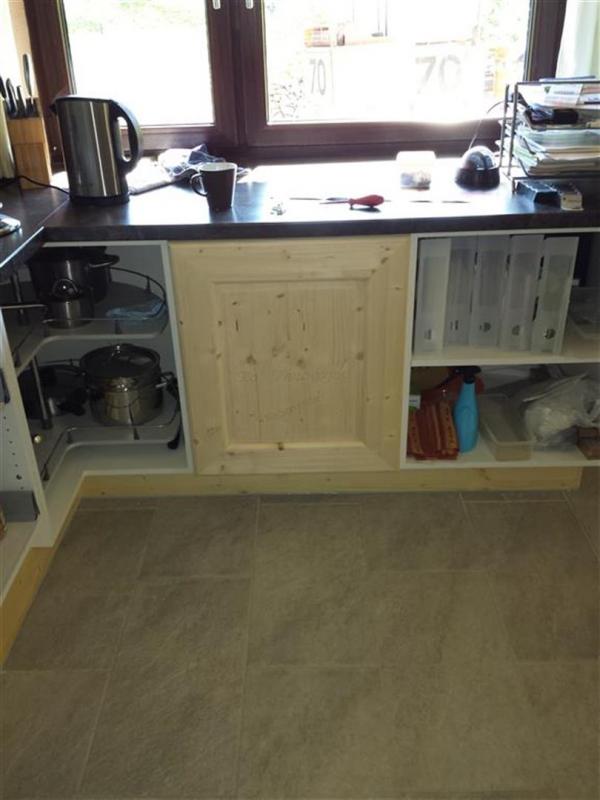

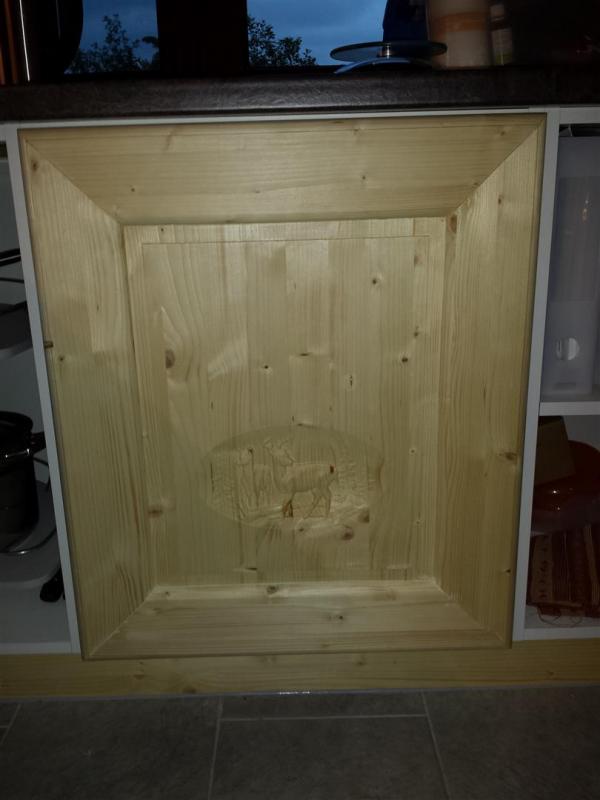

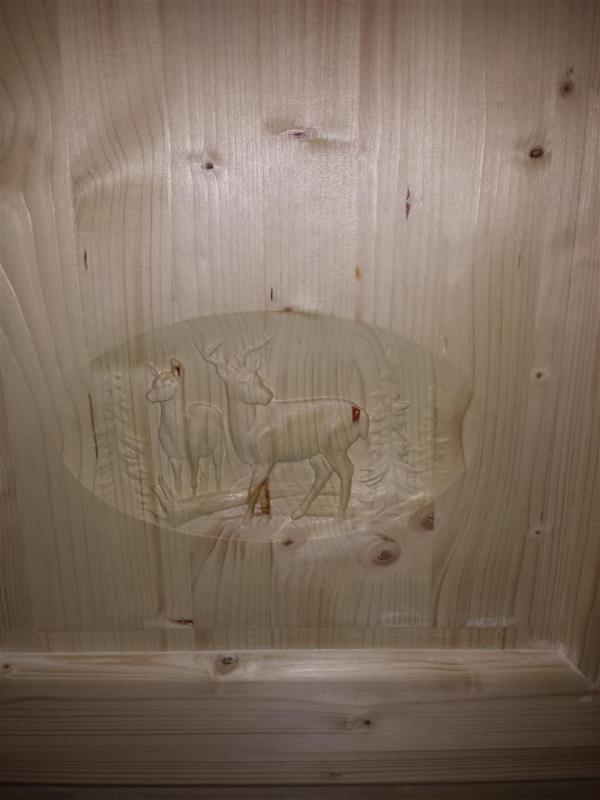

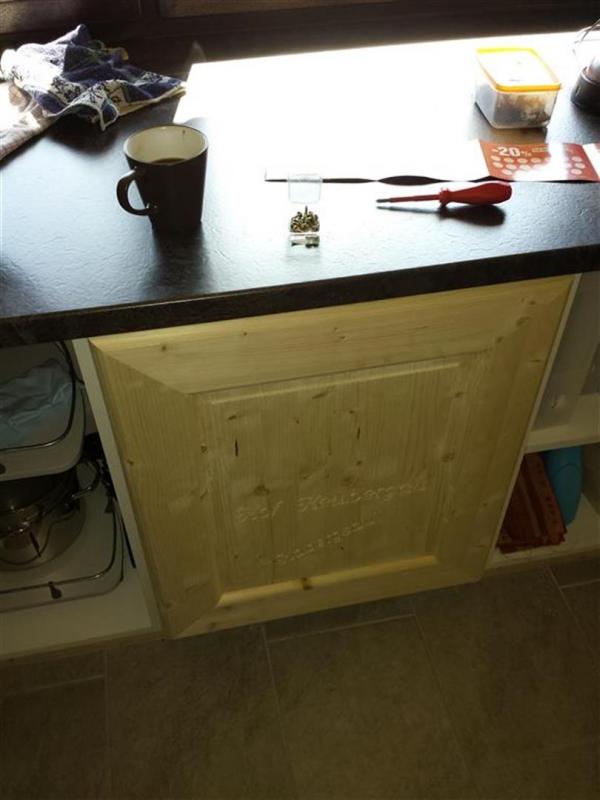

Projecten waar ik nu mee bezig ben ... eindelijk in mijn nieuwe keuken de lades en deurtjes maken:
full


full


full


full


Het wordt nu tijd om weer een modelvliegtuig te maken:
bouwverslag-van-een-lavochkin-la-5-compleet-met-stermotor

Cor

Laatst bewerkt door een moderator:
Mooi Cor, Aspire is toch wel een heel mooi programma Hé !
Heb jij versie 4.?? , of werk je nog met 3.?? ziet er goed uit met het Hert zeker in Oostenrijk maak je wel de blits met zo een keuken !!!
Nu eerst nog een koekkoeksklok of toch maar weer een vliegtuig?

@ Brandaris, dank je :-)

ik gebruik Vcarve v5, ik was een beetje aan het twijfelen om te upgraden naar aspire , maar voor mijn gevoel kan het niet meer als Vcarve + rhinoceros.

en nee , geen koekoeksklok , eerst een lavoshkin :-)

Hoi Cor, ja met V-Carve gaat dat ook net zo mooi! die ontlopen elkaar bijna niet met de mogelijkheden .
Het ziet er inderdaad fantasties uit !!!!

Succes met je Lavoshkin, ga je wel volgen met je verslag!

Oh ...een probleempje , ik wilde vandaag iets frezen en bij het homen ging het mis .... de Y-as ging vrolijk door ... de sensor ( home-limit switch) deed zijn werk niet.


Ik heb deze sensoren als home en limitswitch:
damencnc.com - Schakelaars & Sensors etc

Als er een stukje metaal voor de sensor wordt gehouden , dan gaat er achter de sensor een klein ledje branden en USBcnc ( variable page gloof ik) dan gaat er een geel "lampje" uit. Tenminste , bij de sensoren voor de X en Z-as.

Bij die van de Y-as gaat het ledje achter de sensor wel gewoon branden , alleen USB-cnc reageert er niet op.
Als ik stroom van de sensoren weghaal , dan zie ik in USB-cnc , dat de "gele lampjes" op diezelfde variable page uit gaan , behalve die van de Y-as . die blijft "aan".

Iets niet in orde dus , maar hoe ga ik het best troubleshooten zonder alles te hoeven slopen. Als ik me goed herinner dan komen er uit de sensor 3 draadjes , hoe kan ik aan het begin en einde van de bedrading testen of de sensor nog goed werkt? Ohm-meter en dan aansluiten op?

Kan natuurlijk goed zijn dat hij kapot is , maar ik snap niet dat het ledje aan de achterkant van de sensor nog gewoon zijn werk doet.


Bedankt,
Cor

Met de voltmeter meten tussen de draden WIT en BRUIN, eerst bij een goed werkende sensor en dan bij de sensor van de Y-as, de vergelijking maken.
Tijdens het meten bedienen met een stukje metaal om de sensor te laten schakelen.

gebruik je NC of NO contact op je sensor? mijn advies is altijd om NC te gebruiken als er dan wat met je sensor aan de hand is in 99% van de gevallen krijg je dan een noodstop omdat er een limitswitch actief wordt. bij NO is die kans veel kleiner.

@ Cheeta: het zijn deze: Inductive Proximity Switches 12NOC2A-S NPN Shielded. Als het goed is , zijn dat die zoals je ze beschrijf.

@JohnnyBee:Thanks. ja , bevestigd , de "defecte" sensor is daadwerkelijk defect ..... k*t .....

Snel maar een nieuwe bestellen , de machine zal nu ff zonder homen en limit switchen moeten werken ......... Oh jee, dat gaat tegen m'n geloof in ...... :cry::oops:

Damen gaat het netjes oplossen voor me. Er komen nu betere kwaliteit sensoren in.

Maar ik zit nu met een ander probleempje en heb het "modelbouwforum - denktank" nodig.

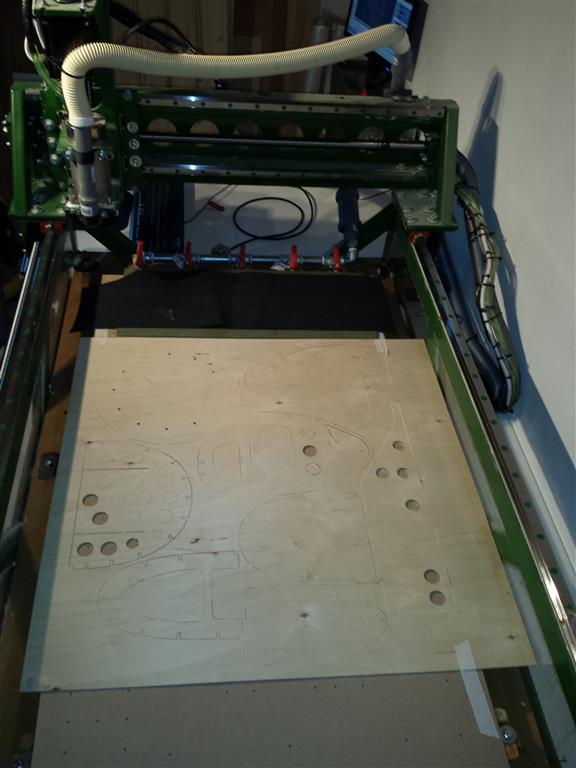

Vandaag uit 3 mm vliegtuigtriplex spanten gefreesd:
full


Maar het ging niet helemaal lekker. De vacuümtafel deed in principe zijn werk , maar omdat het triplex niet 100% vlak was,kwam er lucht onder , en als de frees op dat punt ging frezen,tilde die de plaat op waardoor de frees kapot ging....3 stuks totaal:mad: Een spiraalfrees voor gfk deed het beter , die tilde het materiaal minder op ..... maar het was nog steeds niet ideaal.

Hier moet ik een oplossing voor vinden, zelf zat ik te denken aan:
-het idee van een naaimachine, dat onderdeeltje waar het stof onder komt en de stof naar beneden drukt , dat sleetje.

-een soort van "deo-stick" zo'n kogel wat vrij rond kan draaien , die het triplex naar beneden drukt.

-een wieltje die vrij kan ronddraaien waar het draaipunt voor het wieltje zit.


Het liefst zou ik een zo goed als kant en klare oplossing hebbben,iets wat veert ,en het materiaal met een lichte kracht naar beneden duwt en ook over "obstakeltjes" (splinters bijvoorbeeld) rollen/glijden kan.

Iemand met "de oplossing" of ideeën?

Thanks,
Cor

Laatst bewerkt door een moderator:
