Bouwverslag CATERPILLAR 3516B GENERATOR

Hallo Rolf,

Ik wil graag het stationaire (1600 toeren per minuut) motorgeluid van de CAT V 16 programmeren in de Beier geluidsmodule, gelijk aan de 1:1 CAT V 16 motor.


Ik weet niet of er geluidsmodules zijn die goedkoper zijn waar je het CAT V 16 motorgeluid in kan programmeren.

En ja, ik had de Beier USM RC 2 al een tijdje op voorraad, dus nu geen kosten gemaakt.



Benedini misschien: http://www.benedini.de/html/sound.html
Kost €119,-



Hallo Wiliam,

Bedankt voor het linkje.


Ik ga er even rustig naar kijken of het wat is.



Update : 0083

Hallo Allemaal,

Even een kleine update :

Voorlopig weinig tijd voor de hobby modelbouw.
Nog tot eind november 2021 vier dagen per week rijden als invalchauffeur.
maandag, dinsdag, woensdag en vrijdag, donderdag vrij.
Dan wil ik proberen om wat aan de modelbouw te doen.
Hoofdzakelijk dagritten, met een aantal al eerder geplande nachtritten.
Als ik s'avonds laat thuis kom, kijk ik even op het MBF forum wat er allemaal gaande is.
Helaas geen zin/tijd om een update te plaatsen.
Iedere morgen loopt de wekker om 4:00 uur af, om 5:00 uur van huis vertrekken, iedere morgen om 7.00 uur laden.
Mijn moeder zei altijd : Niet klagen, maar dragen, je kiest er zelf voor.
En ze heeft/had gelijk.

Goed, nu weer verder met de afbouw van de Caterpillar Generator.

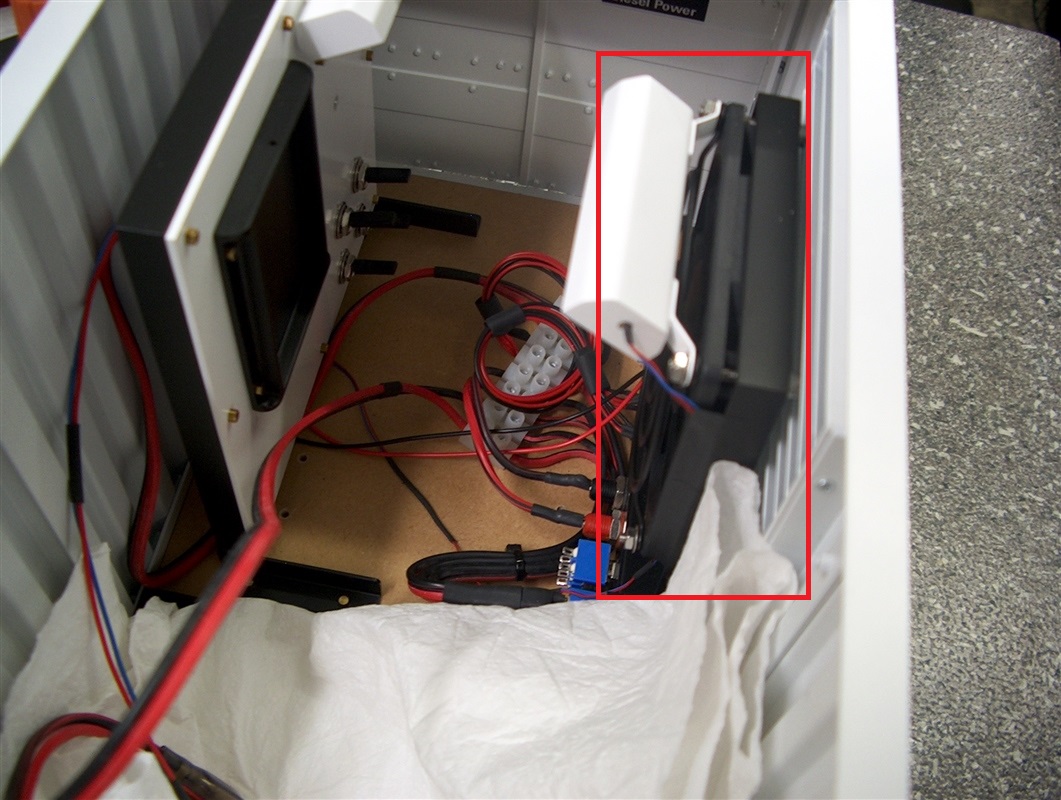

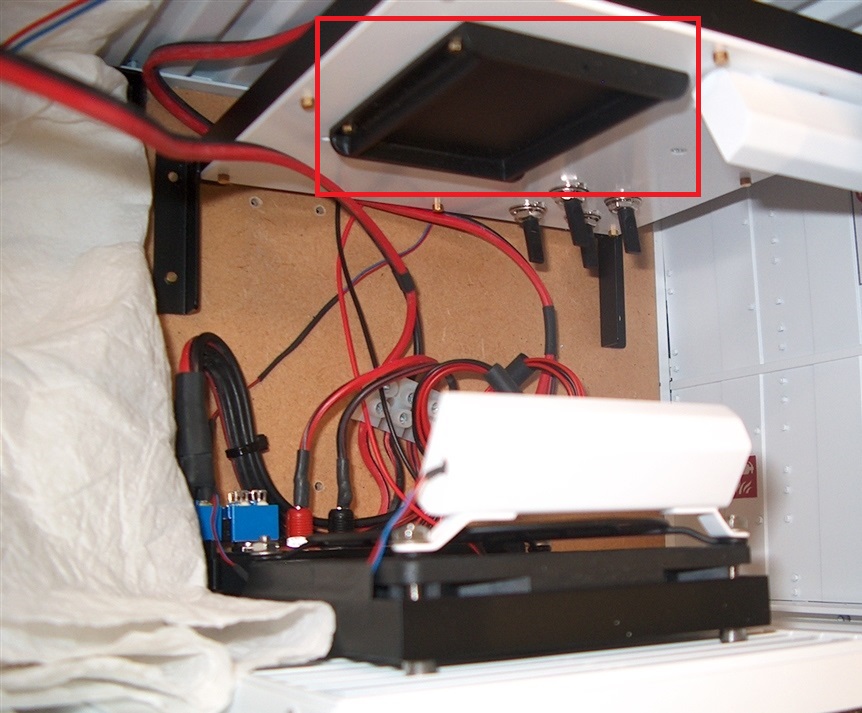

De koelventilator gemonteerd om de ruimte te koelen. :
(zie het rode rechthoek)

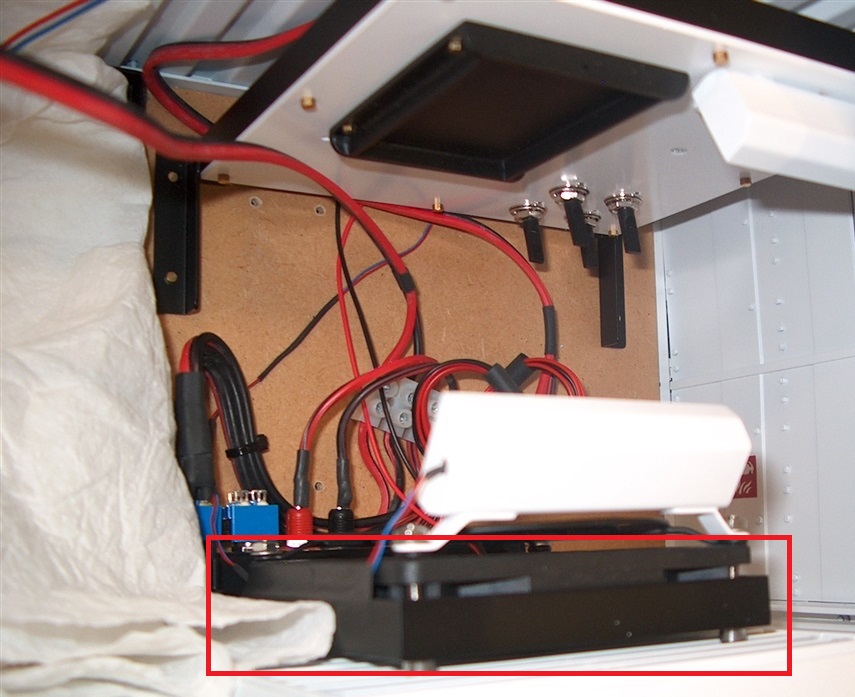

De behuizing voor de Beier UCM RC-2 gemonteerd :
(zie rode rechthoek)

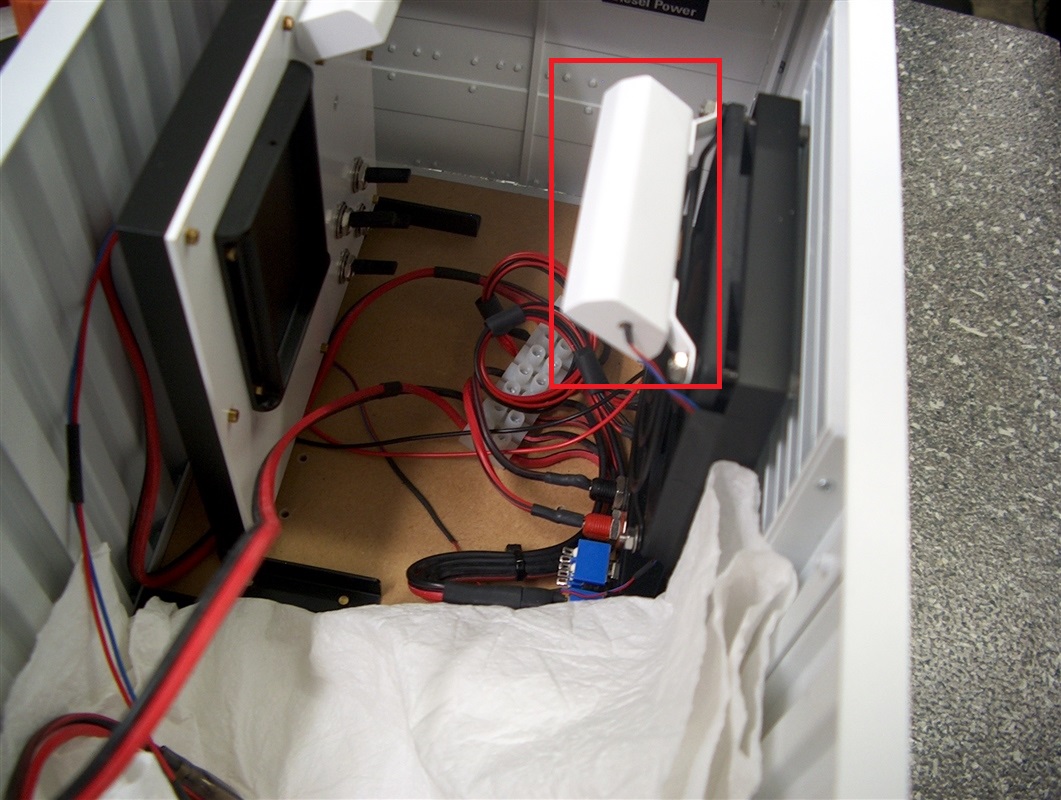

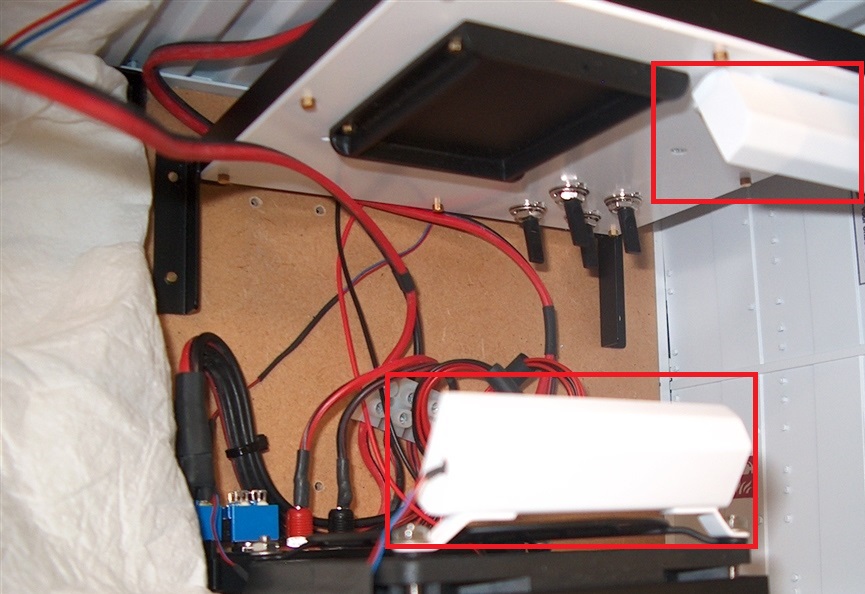

De LED lichtbakken gemonteerd :
(zie de rode rechthoek(en)

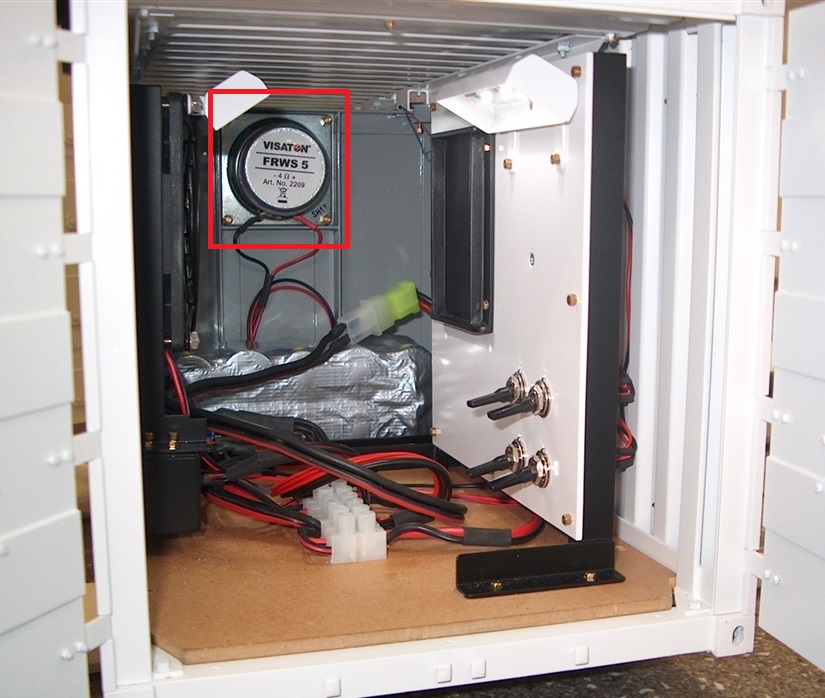

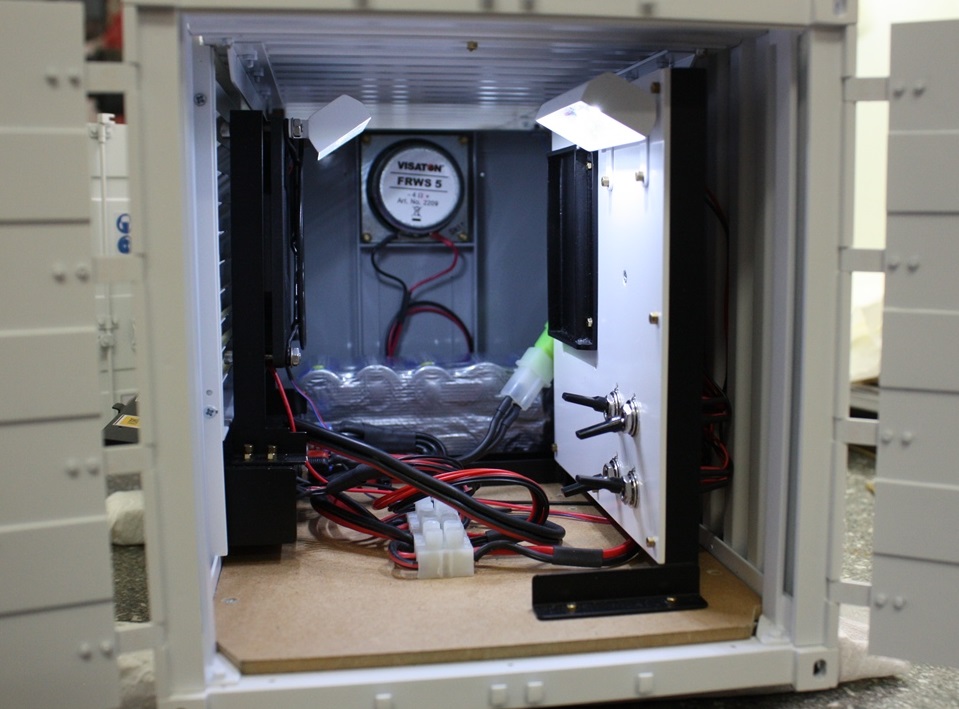

De Luidspreker gemonteerd en aangesloten :

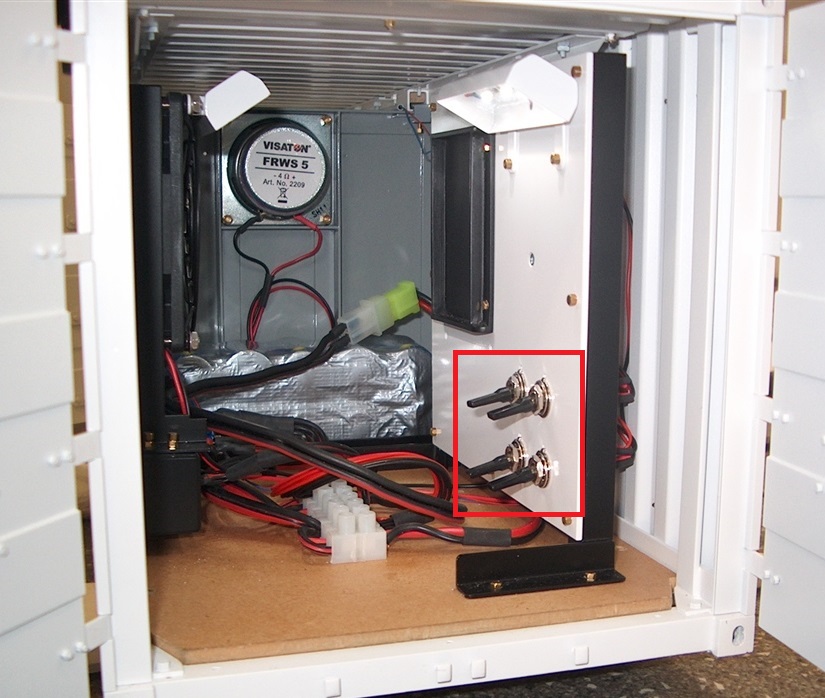

De Aan en Uit schakelaars gemonteerd en aangesloten :
(zie de rode rechthoek.

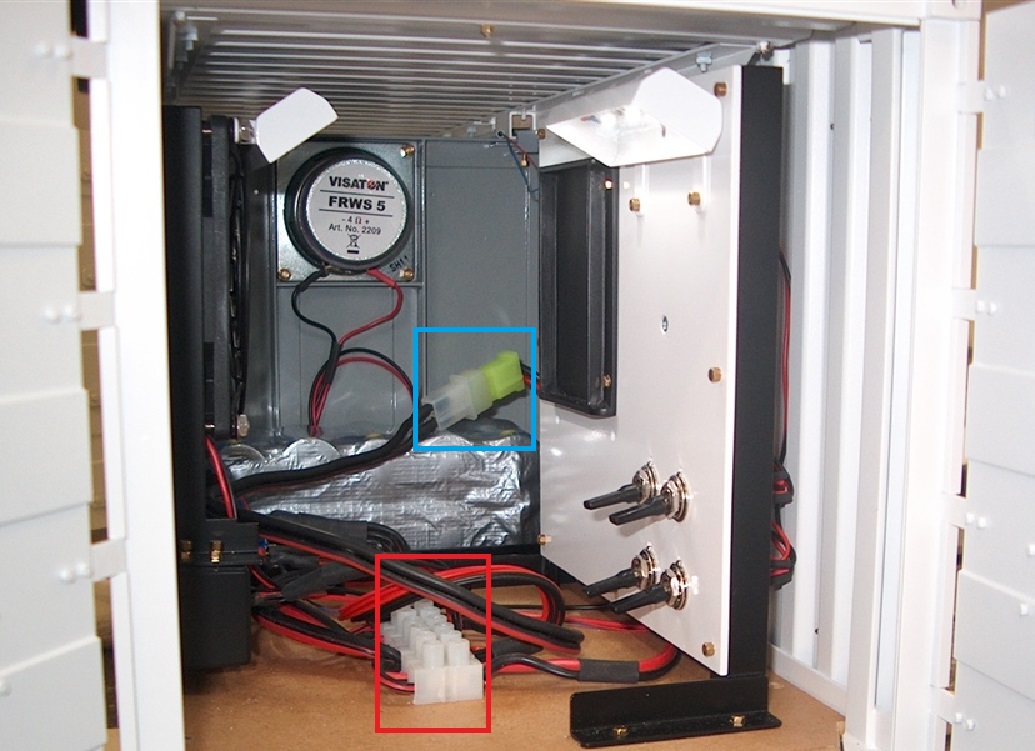

De bedrading aangesloten, nog een ouderwetse kroonsteentjes gebruikt, nog voldoende van op voorraad, komen deze ook een keertje op :
(zie de rode rechthoek)


De accu aangesloten :
(zie blauwe rechthoek)


De LED Licht lampen/bakken branden.


N.B.
De bedrading moet nog netjes worden weggewerkt, maar eerst moet nog de Beier USM RC 2 gemonteerd en aangesloten worden :

Tot zover deze update.
Waarschijnlijk volgende week zaterdag of zondag.

Wordt vervolgd.
En nu naar bed.



Weer thuis, morgen (donderdag) weer een vrije dag, mogelijk iets aan de modelbouw doen.

Alle "Leuk" aanklikkers bedankt.



Ziet er netjes uit Pieter.



Hallo Marceline,
Bedankt voor het compliment.



Update : 0084

Hallo Allemaal,

Verder gegaan met de afbouw van de Caterpillar Generator.

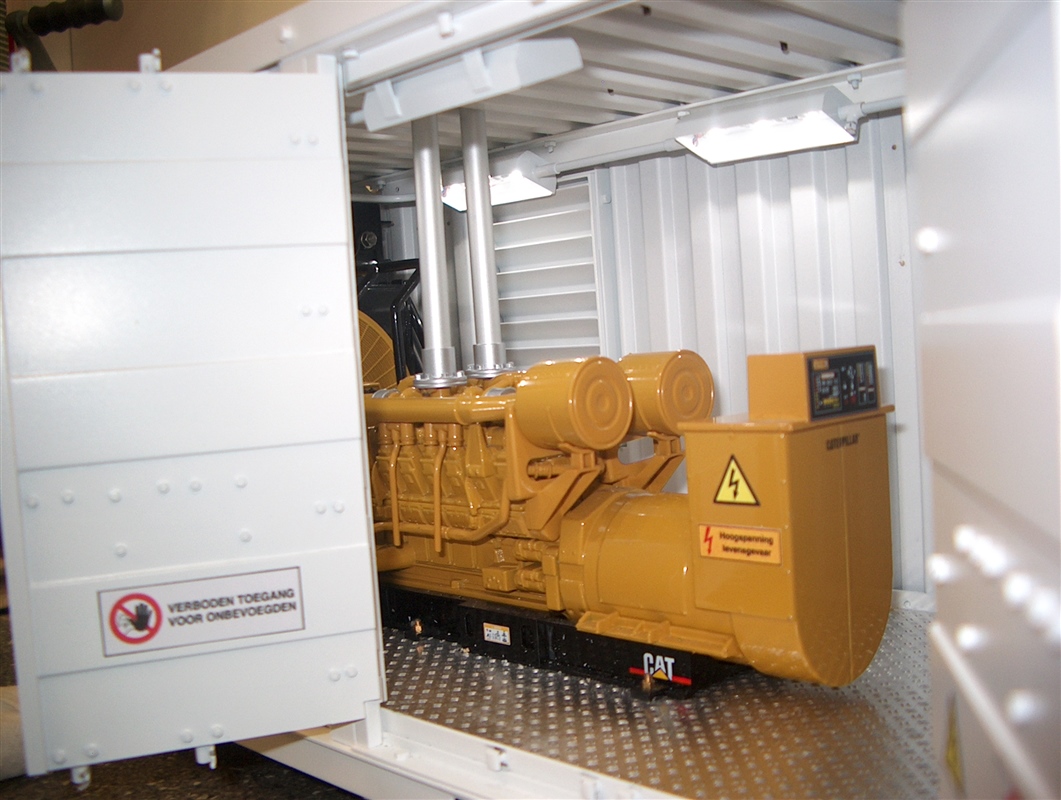

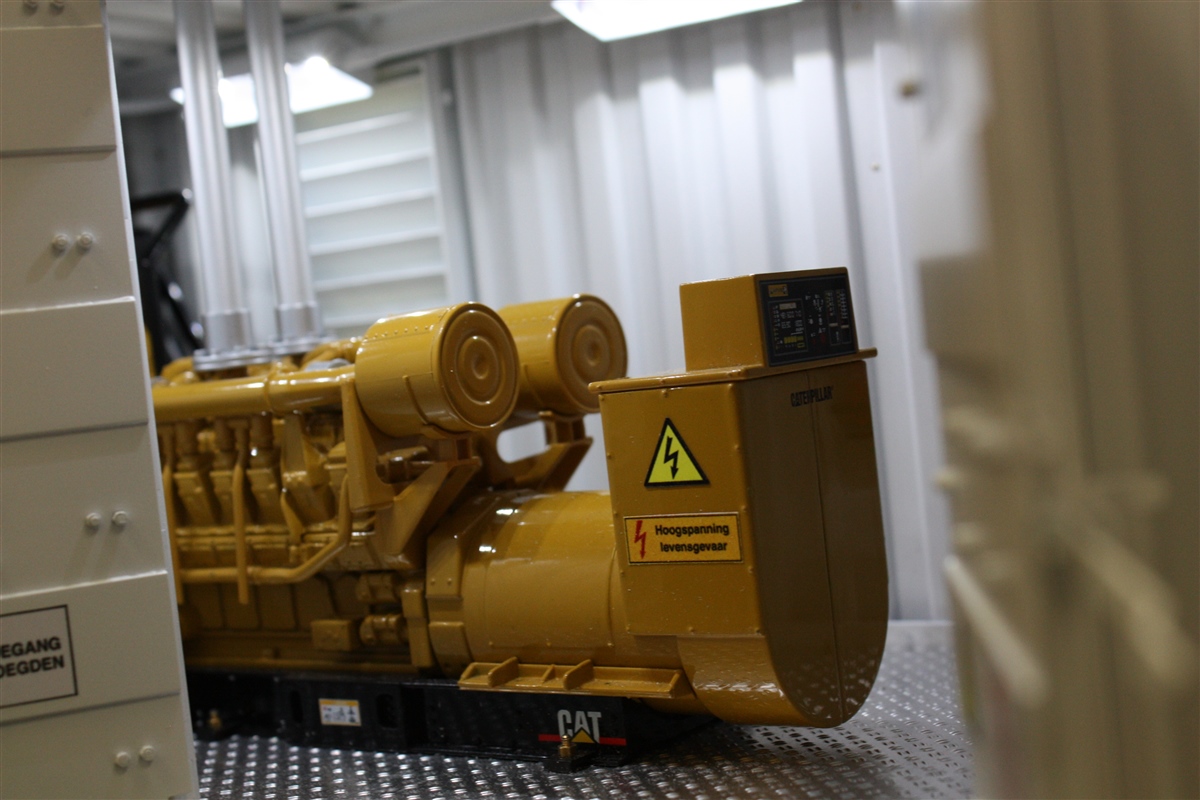

De Caterpillar B 3516 V 16 motor met de Generator op rubber blokjes op de aluminium traanplaat gemonteerd.

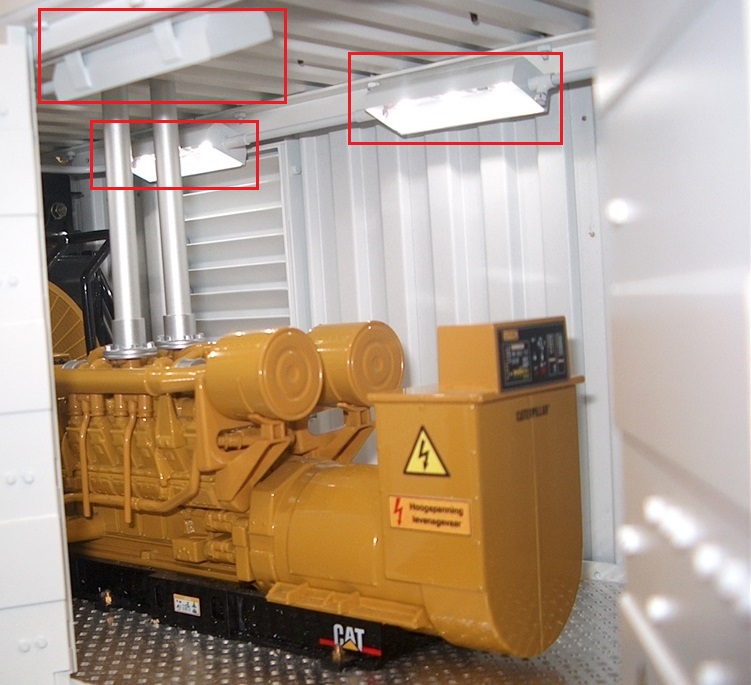

De LED verlichtingsbalken branden in de machinekamer.
(zie rode rechthoeken)

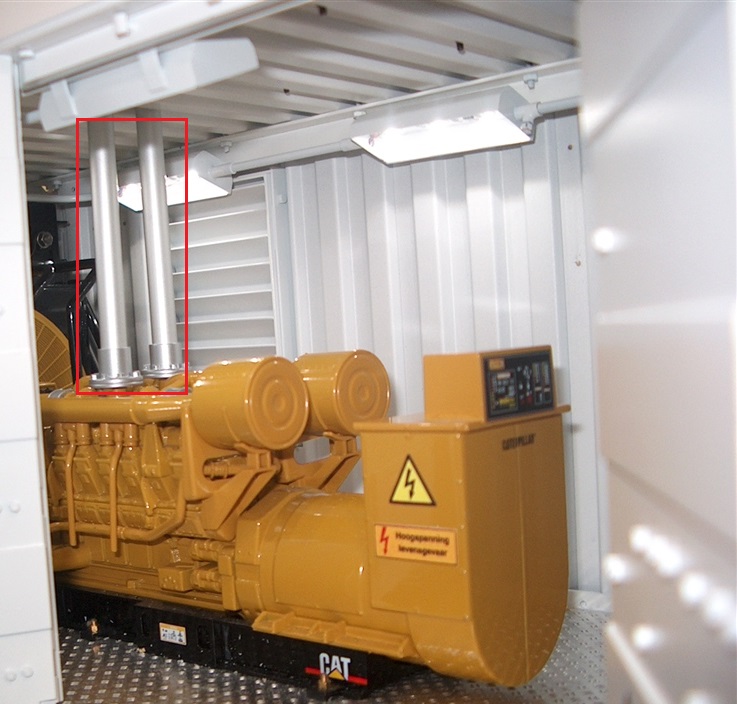

De twee zelfgebouwde uitlaatpijpen met de twee flenzen gemonteerd.
(zie rode rechthoek)

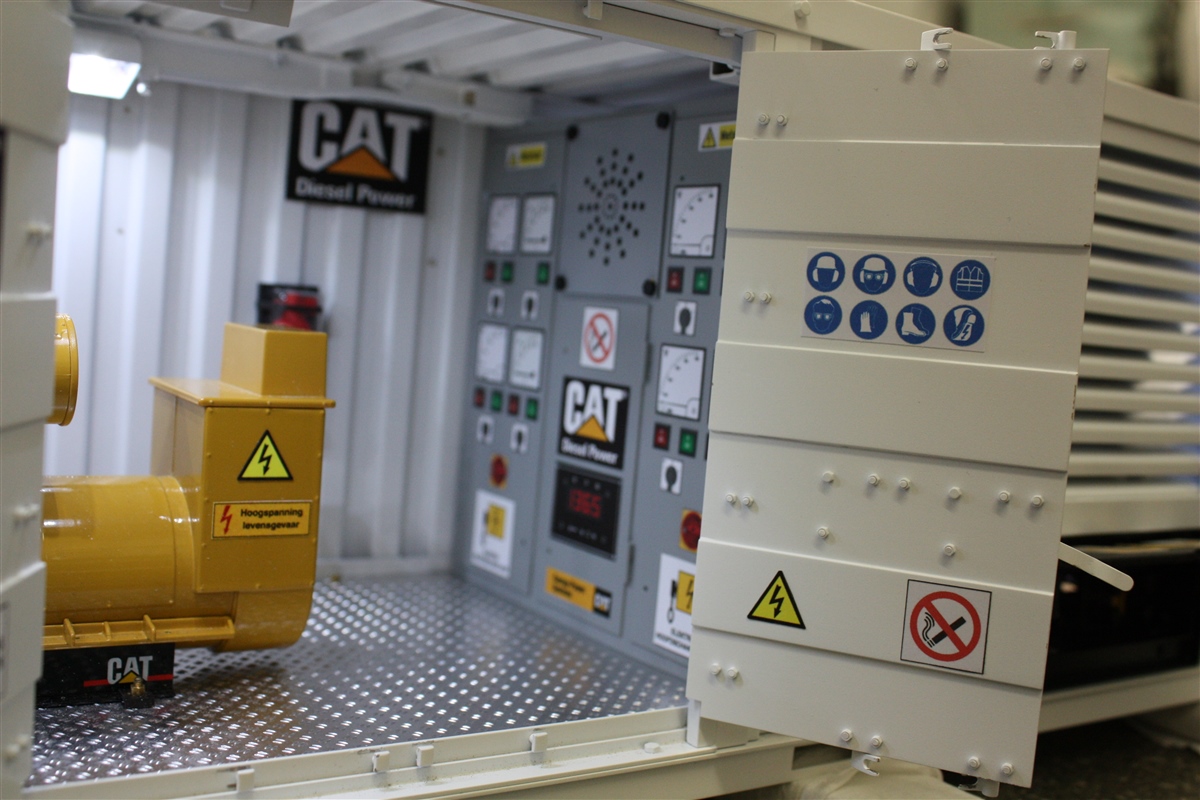

Het dashboard. c.q. bedieningspaneel gemonteerd.
Bewust de zelfgemaakte stickers iets groter gemaakt dan bij het 1:1 dashboard/bedieningspaneel, anders zijn de meters en schakelaars nauwelijks te onderscheiden/af te lezen, vandaar de stickers groter gemaakt.
Is het storend de grotere stickers ?, ik vind zelf van niet.
Tja, soms moet je concessies doen in de modelbouw.

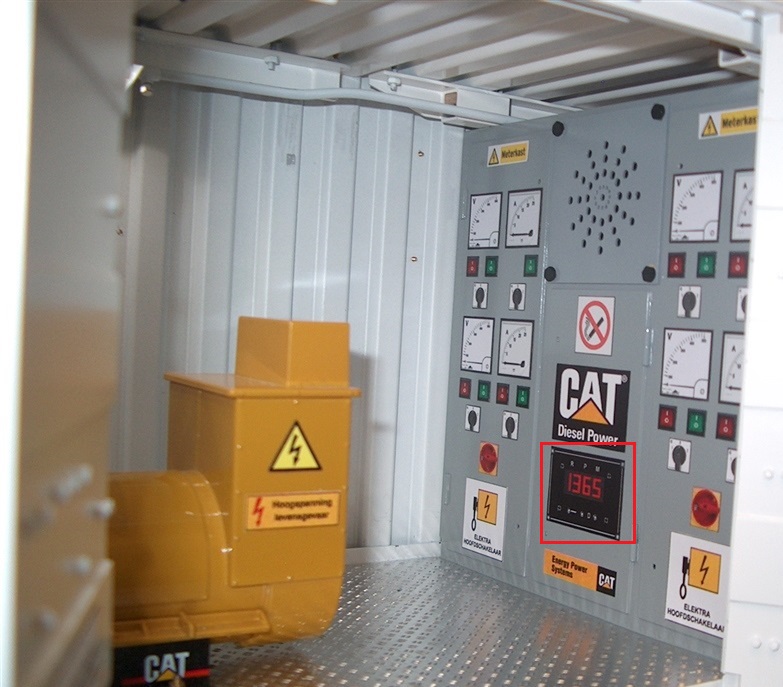

Het toerental van de CAT 3526 B V 16 motor is op dit moment 1365 rpm
(zie het rode vierkant)

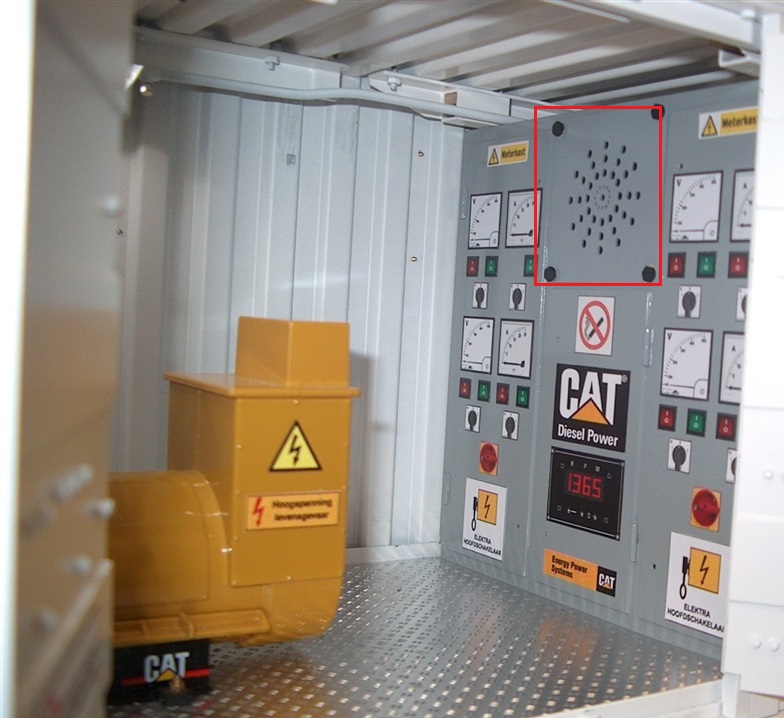

De Beier Visaton luidspreker gemonteerd in de machinekamer, zodat het stationaire motorgeluid van de Caterpillar V 16 goed hoorbaar is in de machinekamer, ook als de deuren gesloten zijn.
Ook dit is een concessie wat bij het 1:1 dashboard/bedieningspaneel niet aanwezig is.
(zie de rode rechthoek)

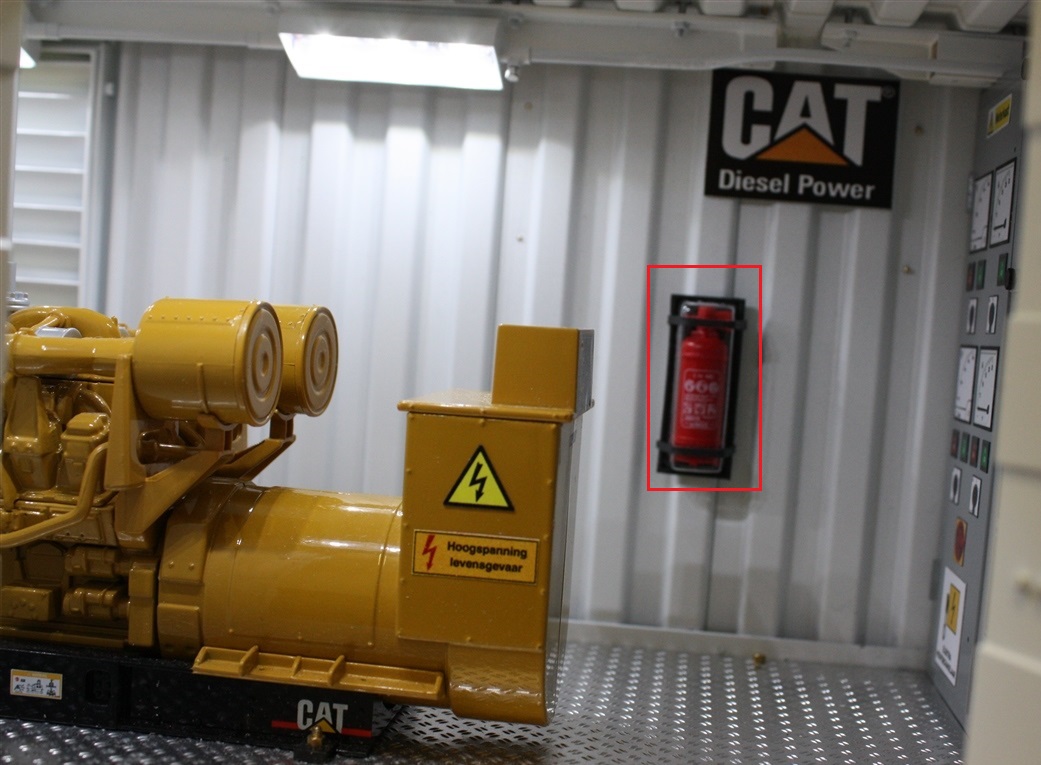

De verplichte Brandblusser gemonteerd :
De Brandblusser moet rondom vrij hangen en moet bij calamiteiten snel benaderbaar en makkelijk te pakken zijn.
(zie de rode rechthoek)
Tevens de grote zelfgemaakte CAT Diesel Power sticker op de zijwand gemonteerd

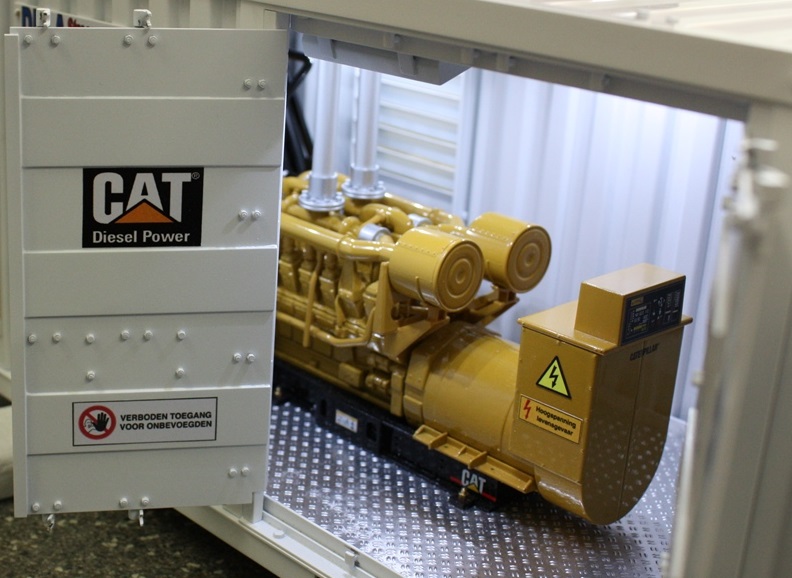

De benodigde zelfgemaakte stickers op de deuren en op de CAT generator geplakt.



Ziet er weer prachtig uit Pieter !

Groetjes, Charlotte.



De stickers zien er prachtig uit Pieter, maakt het echt af.



Mooie stickers en licht balken maken de container echt af.



Echt netjes tot in de laaste puntjes . Mvg bertus



Dat is een mooie container met aggregaat geworden Pieter.
Veel ruimte om het aggregaat om er aan te kunnen sleutelen voor periodiek onderhoud, wij hadden op onze afdeling twee aggregaten voor de noodpompen met MAN V12 motoren van 900pk daar kon je niet eens omheen lopen zo krap was het. Het geluidsniveau buiten de container was wel goed je kon voor de ventilatie roosters van het aggregaat gewoon een gesprek voeren zonder dat je last had van het dieselgeluid, dus de Beier hoef je buiten je container niet te horen.
Groet Leo.



Alle "Leuk" aanklikkers bedankt.



Hallo Charlotte,
Bedankt voor het compliment.


Hallo Luchard,
Bedankt voor het compliment.



Hallo Marceline
Bedankt voor het compliment.



Bertus,
Bedankt voor het compliment.



Leo,
Bedankt voor het compliment.



Update : 0085

Hallo Allemaal,

Verder gegaan met de afbouw van de Caterpillar Generator.

Even een kleine update :

Op dit moment geen/weinig puf om uitgebreide updates te plaatsen.
Vier dagen per week, 14 tot 16 uur per dag werken/rijden als invalchauffeur is toch wel vermoeiend.
Nog ruim 2 weken te gaan, hopelijk is de vaste chauffeur dan weer beter.
Dan even een paar weken rust, de eerste nachtrit staat gepland op : 15/16 december 2021.

De foto's zijn helaas een beetje wazig.

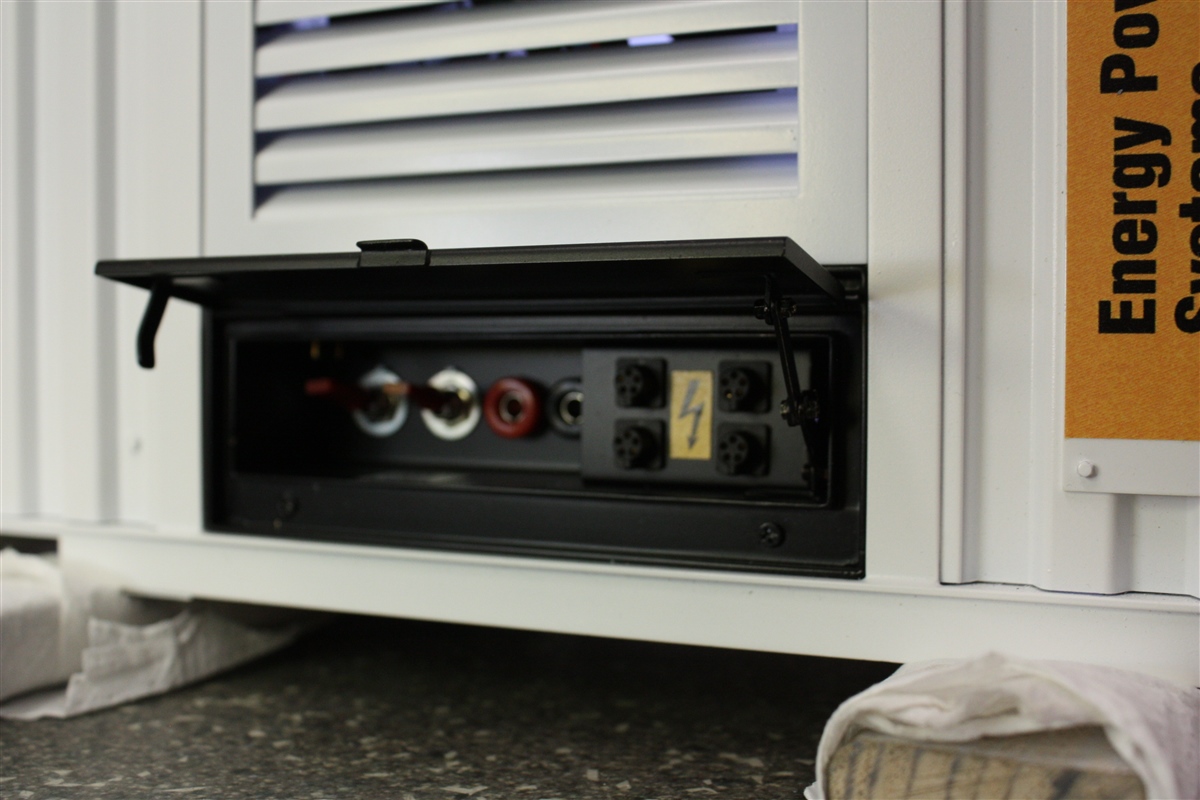

Het schakelpaneel met de afsluitbare klep.

2 rode schakelaars : zie de rode rechthoek.
1 schakelaar om de accu op te laden via de rode en zwarte laadpluggen :
1 schakelaar om de 4 aansluitstekkers van stroom te voorzien voor verlichting en andere voorzieningen op het buitenterrein.

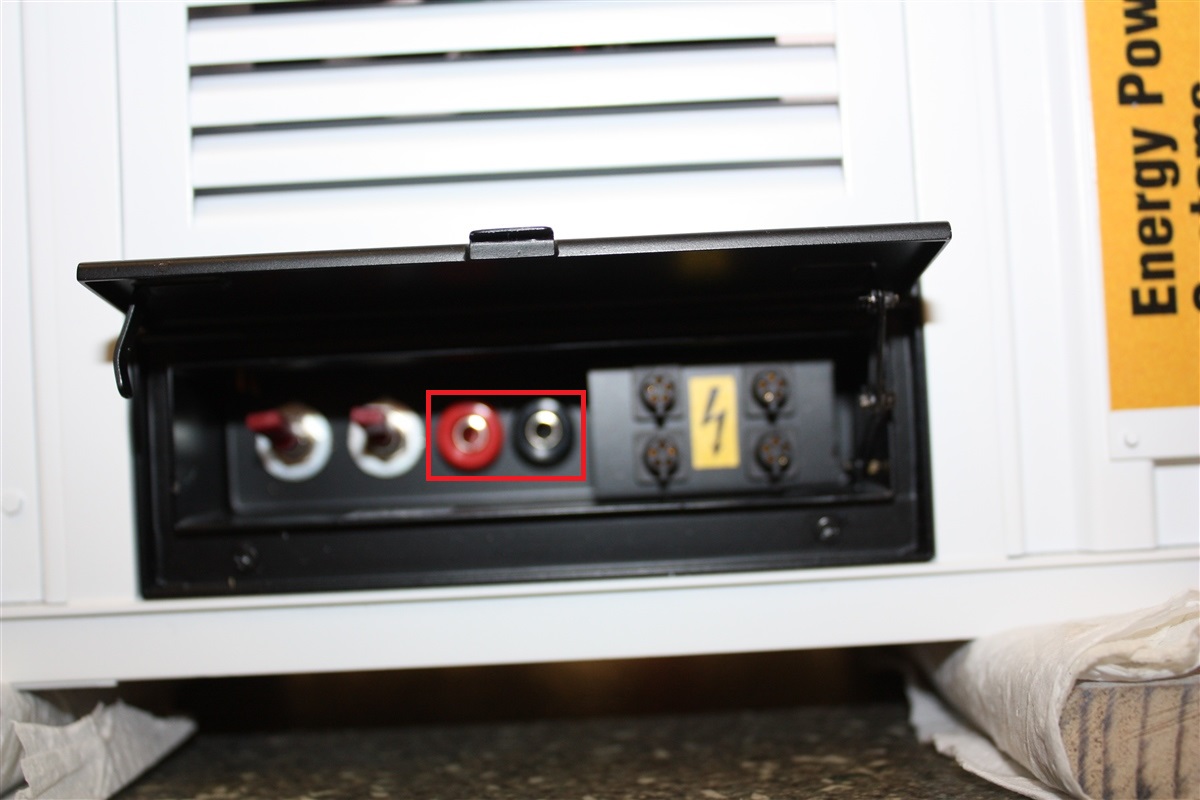

De Rode en Zwarte laadpluggen : (zie rode rechthoek)


De vier aansluitstekkers voor de verlichting en nadere activiteiten op het buitenterrein : zie de rode rechthoek.




De afsluitbare klep dicht, met de verplichte stickers.


Tot zover deze kleine update.

En nu naar bed, de wekker loopt morgenvroeg af om 3.30 uur.



prachtige details weer..altijd smullen de updates van jouw bouwverlagen



Alle "Leuk" aanklikkers bedankt.



Hallo Leon,

Bedankt voor je compliment.


Nu maar weer snel naar bed, het is zo weer 3.30 uur in de morgen, als de wekker afloopt.



Ter informatie :

Morgen, donderdag 25-11-2021 nog 1 dagrit uitvoeren.
De vaste chauffeur is weer geheel hersteld en gaat maandag 29-11-2021 weer aan het werk/rijden.
Pffff, het was best vermoeiend, 4 dagen per week werken/rijden met lange werkdagen van 12 tot 16 uur, vroeg opstaan en laat thuis.
Ook het werken en rijden met de beperkingen van het Covid-19 virus werkt ook niet echt mee, constant opletten om met zo min mogelijk mensen in aanraking/contact te komen.
Ja, de jaren beginnen te tellen, het gaat allemaal niet meer zo vlot, als voor 50 jaar geleden.
Maar goed, niet klagen, maar dragen.

Nu krijg ik weer meer tijd voor de hobby en tijd op updates te plaatsen.
De eerst komende nachtrit staat gepland voor 15 december op 16 december 2021.

Vanaf volgende week maar weer eens updates plaatsen, nu even goed uitrusten.
