De Duyfken - Bouwverslag (voor de beginner)

I wil wel een gevecht met je aangaan met de uss missouri



Wat zijn we toch weer strijdlustig allemaal



Heb je het telefoonnummer van het ministerie van defensie nodig?



In die tijd hadden ze nog geen telefoon @Stephan Kertész



nee, is goed zo

maar toch bedankt

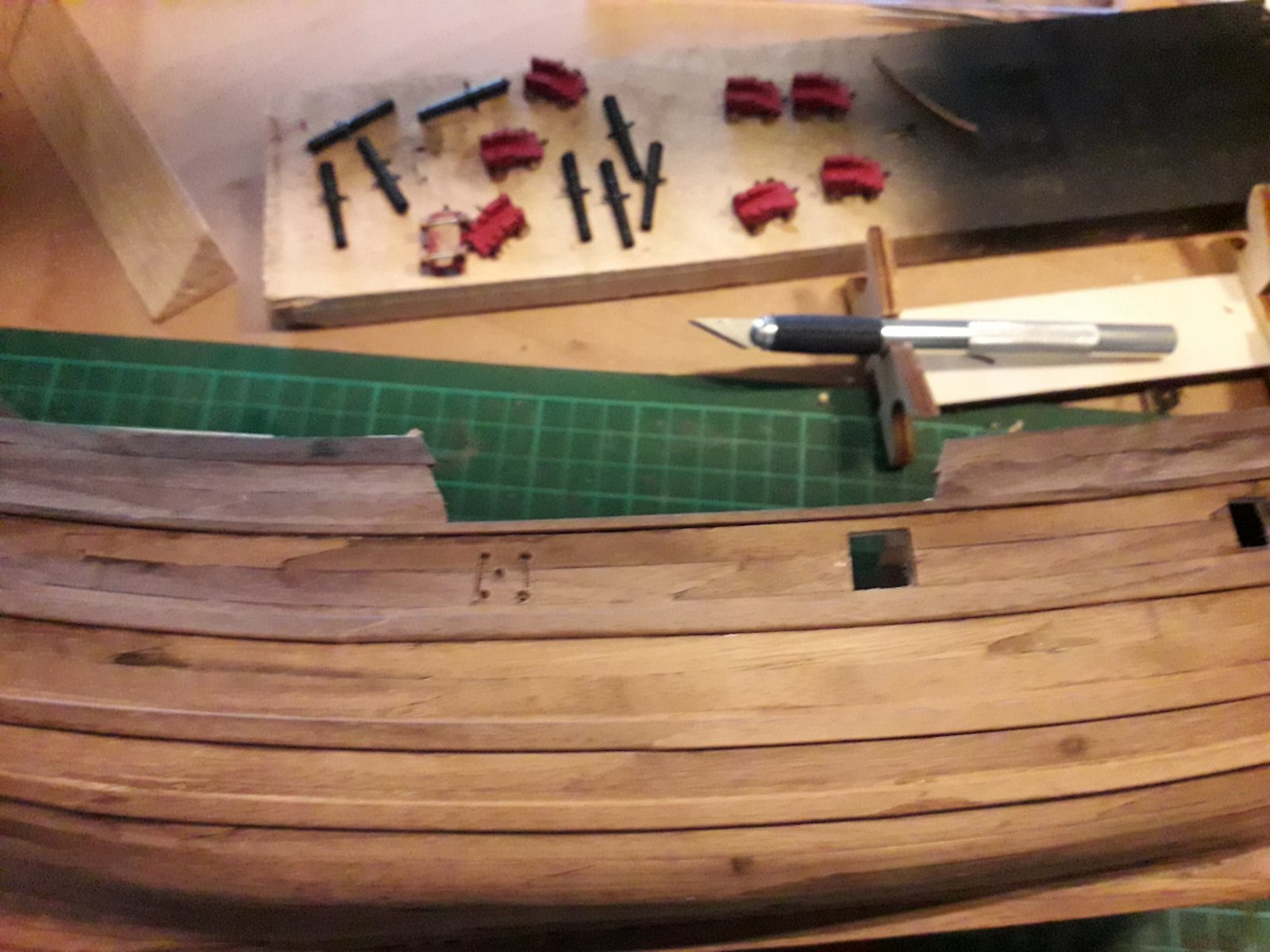

Gisteren eindelijk de poorten uitgesneden

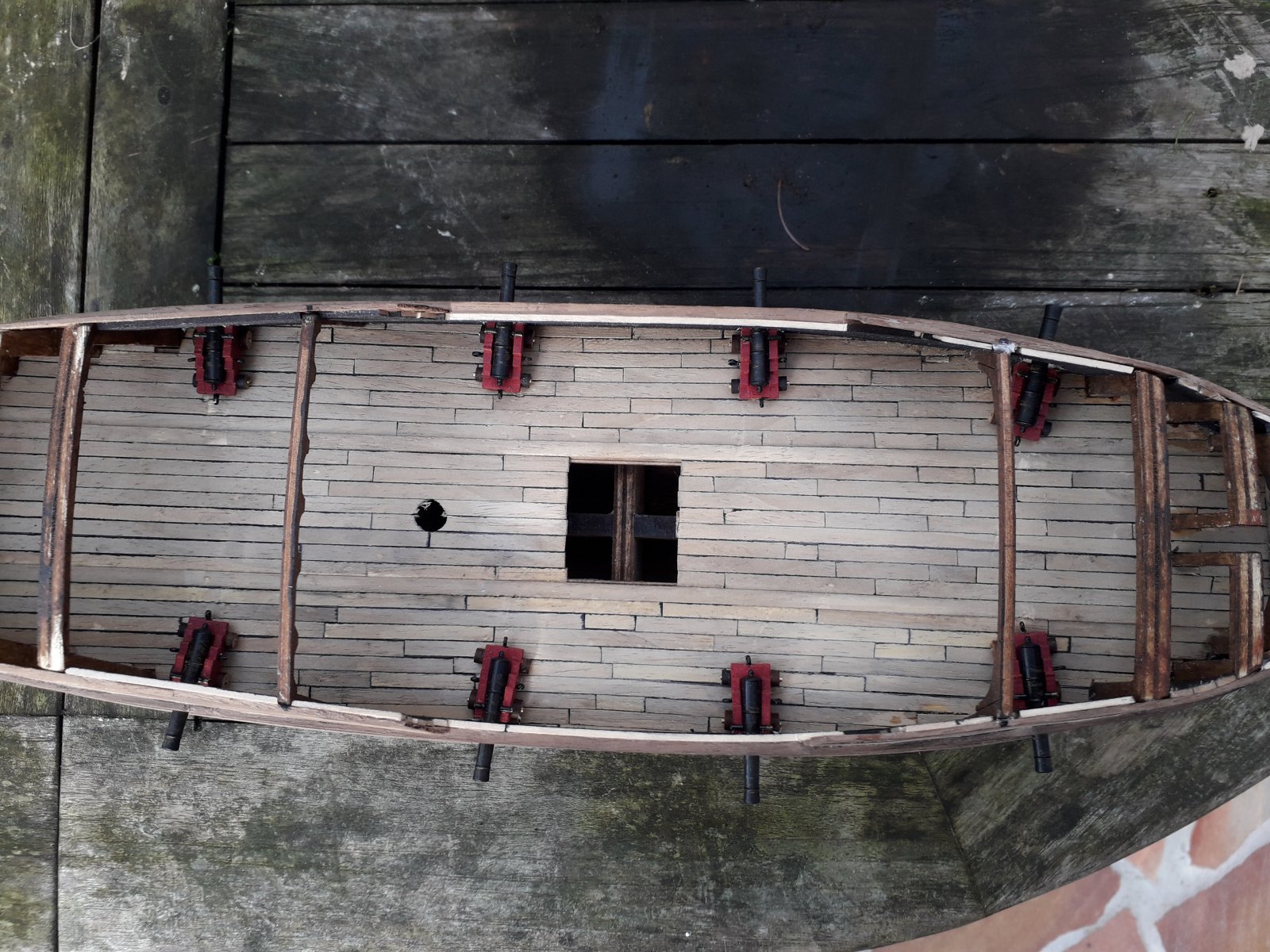

Vanwege weinig ruimte heb ik de voorste 2 kanonnen op een andere plek gezet (tussen spant 3 en de "3mm pilaren met bovenbalk")

Straks even kijken hoe dat gaat uitkomen met de jufferblokken

Ik heb de rolpaarden op hun plek gezet en tegen de bovenkant van het rolpaard waar het kanon naar buiten komt een gaatje geboord door de beplanking heen.

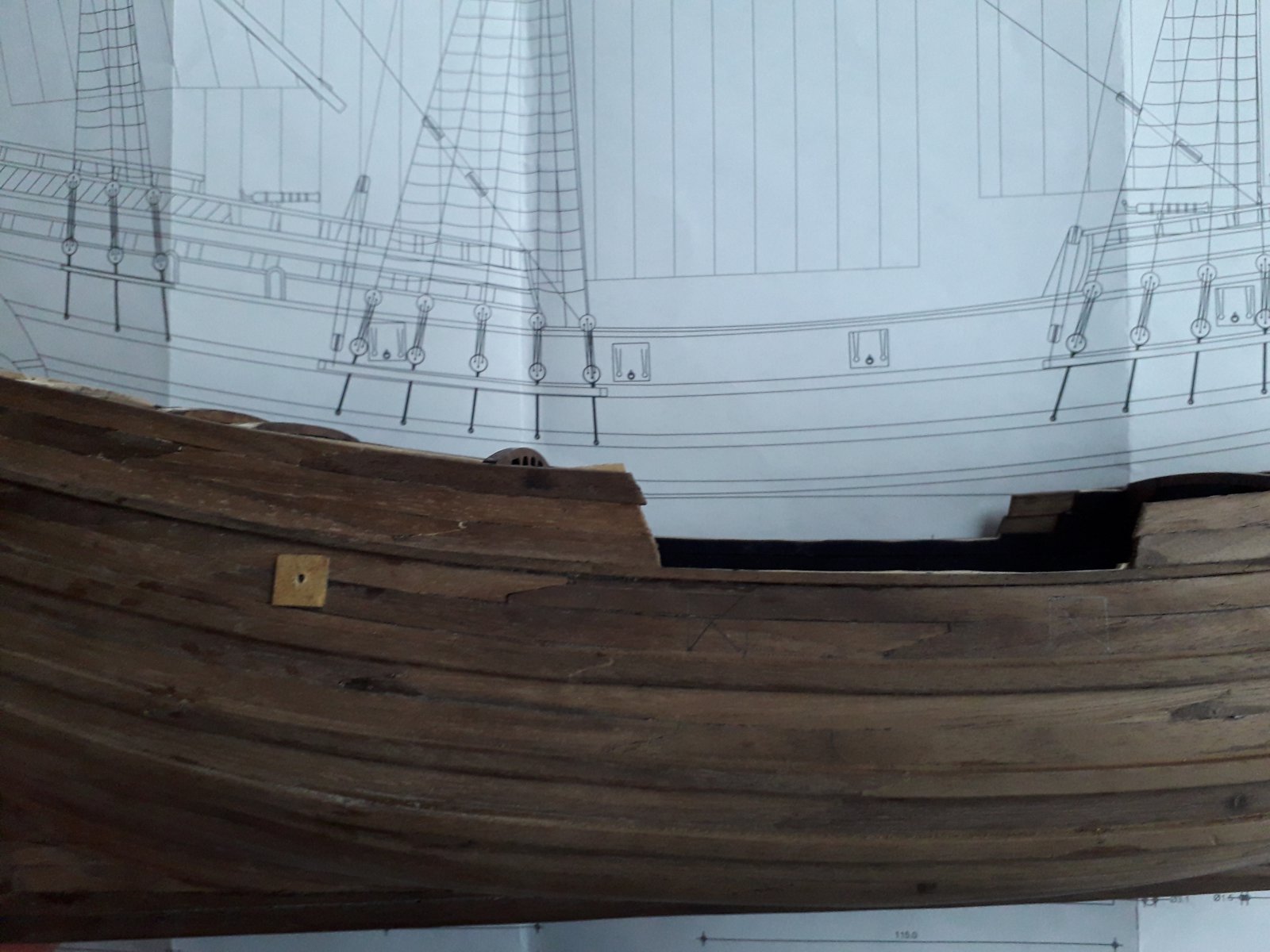

Van een dun stukje resthout een vierkantje van 1x1cm (met ook een gaatje in het midden) kon ik zo het midden bepalen.
Met een potloodje een omlijning gemaakt wat resulteerde in de juiste 11x11mm

Ik heb eerst de 2 middelste gedaan. Daarna de 2 buitenste poorten op dezelfde horizontale lijn (daardoor zitten die 2 buitenste een beetje scheef)
Ik twijfelde nog om de 4 poorten allemaal recht tussen de 2x3 mm. Lat en de bovenste berghout te plaatsen.
Daardoor volgen ze wel de lijnen van de boot maar staan de luikjes niet allemaal waterpas

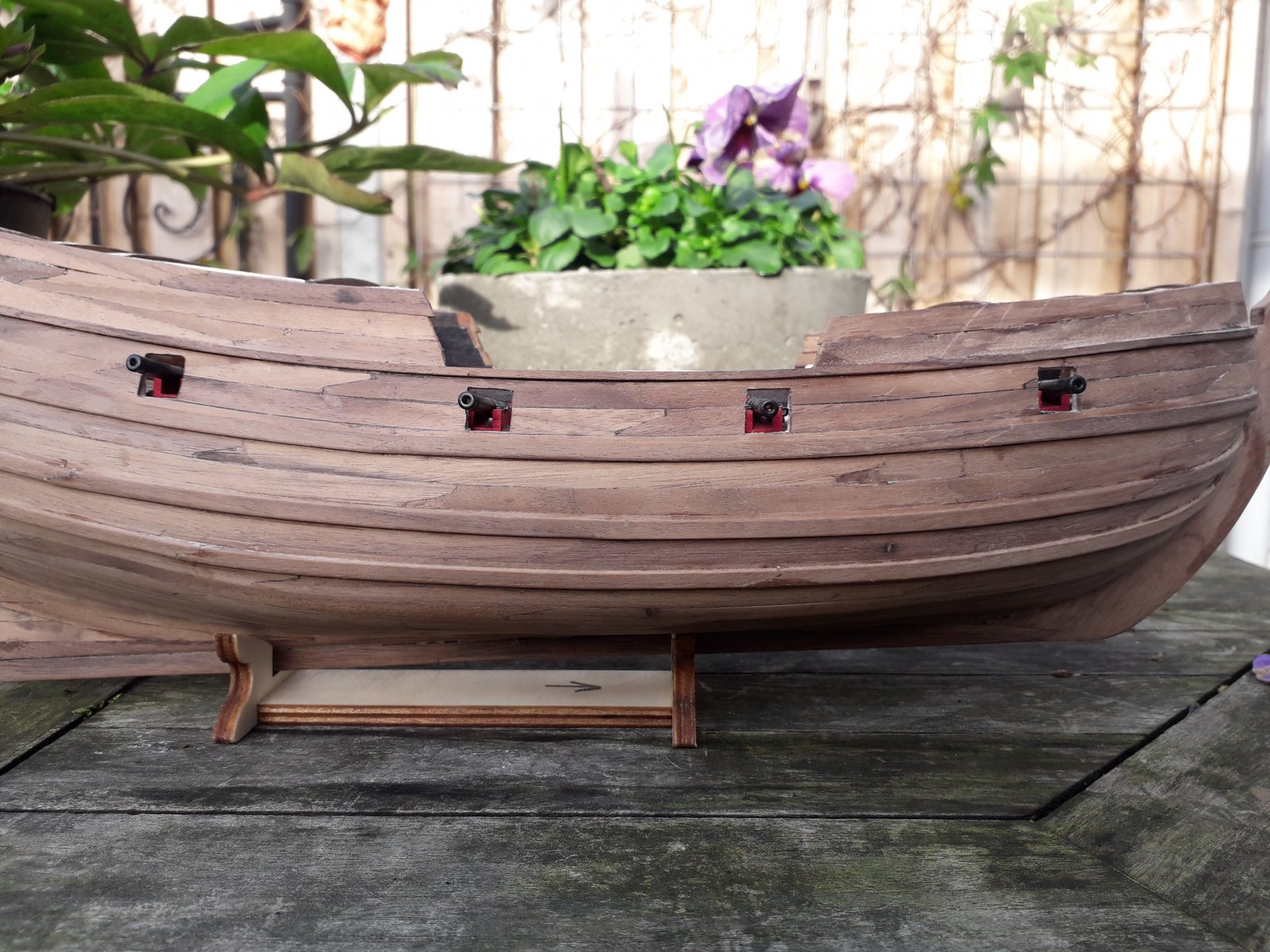

Ik heb 4 gaatjes geboord en met een scherp mesje verticaal gesneden en de poorten netjes bijgevijld



goedemorgen!

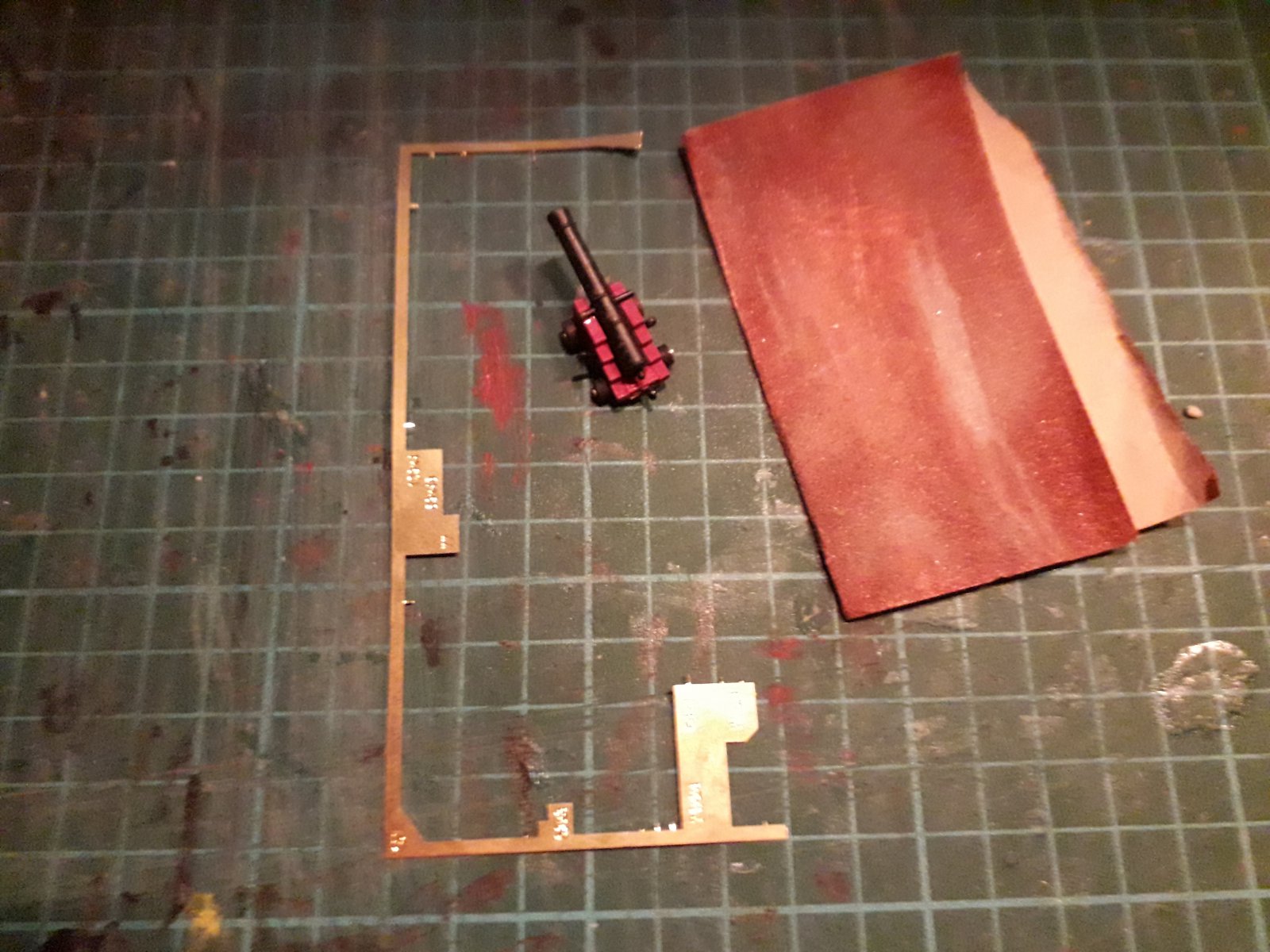

ik kwam deze foto tegen in het bouwverslag van @Hans Groenenberg en heb besloten dat ik zo'n strookje van messing wil maken die bovenop de 2 pinnetjes komt aan de zijkant van het kanon
nu ligt het kanon op het oog er vrijwel los op

heb wat strookjes over, die heb ik geschuurd en liggen al 3 dagen in mijn azijn-staalspons mengseltje zodat het niet zo glanst
iemand een idee hoe ik dat nog sneller kan doen zonder patineer mengseltjes te moeten kopen?

ik heb ergens gelezen dat de rolpaarden en die lat boven het dek rood zijn geverfd vanwege al het rondvliegende bloed in een gevecht
dit heb ik ook toegepast met een dun stukje fineer, ook aan de binnenkant van de kanonspoorten



Brrr had gelijk beeld van dat rondvliegende bloed... die pinnetjes zijn de tappen en de bijbehorende taphouders.
Je zou het ook kunnen spuiten zoals je je oogjes hebt gespoten of verven. Maar een patineermiddel is wel aan te bevelen en hen je in een minuutje erg veel onderdeeltjes donkerder.



Nou Joriën dat ziet er allemaal heel goed uit wat je hier laat zien knap hoor
En betreffende de tip van Hans daar sta ik helemaal achter patina werkt lekker snel...
Succes verder.



Mooi werk Joriën.



Goedemorgen!
Het was misschien stil, maar heb niet stil gezeten!

Probleem met patineer middel is dat het zo weinig is wat ik moet kleuren. Door het azijn mixje is mooi de glans eraf.
Ik ben dik tevreden met hoe mijn reststukjes messing zijn verouderd.

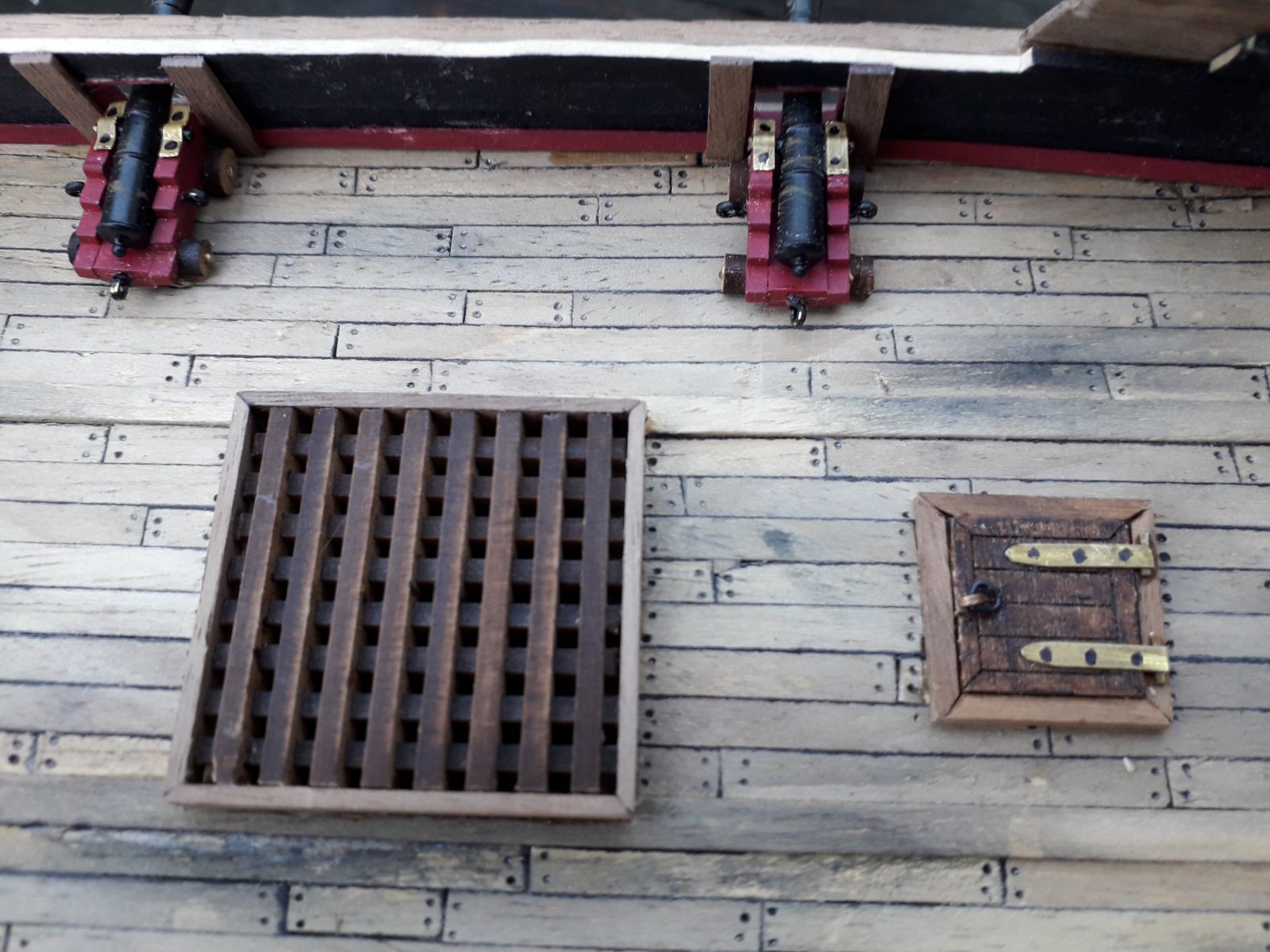

Deze gebruikt voor de afwerking van de kanonnen en de luikjes.

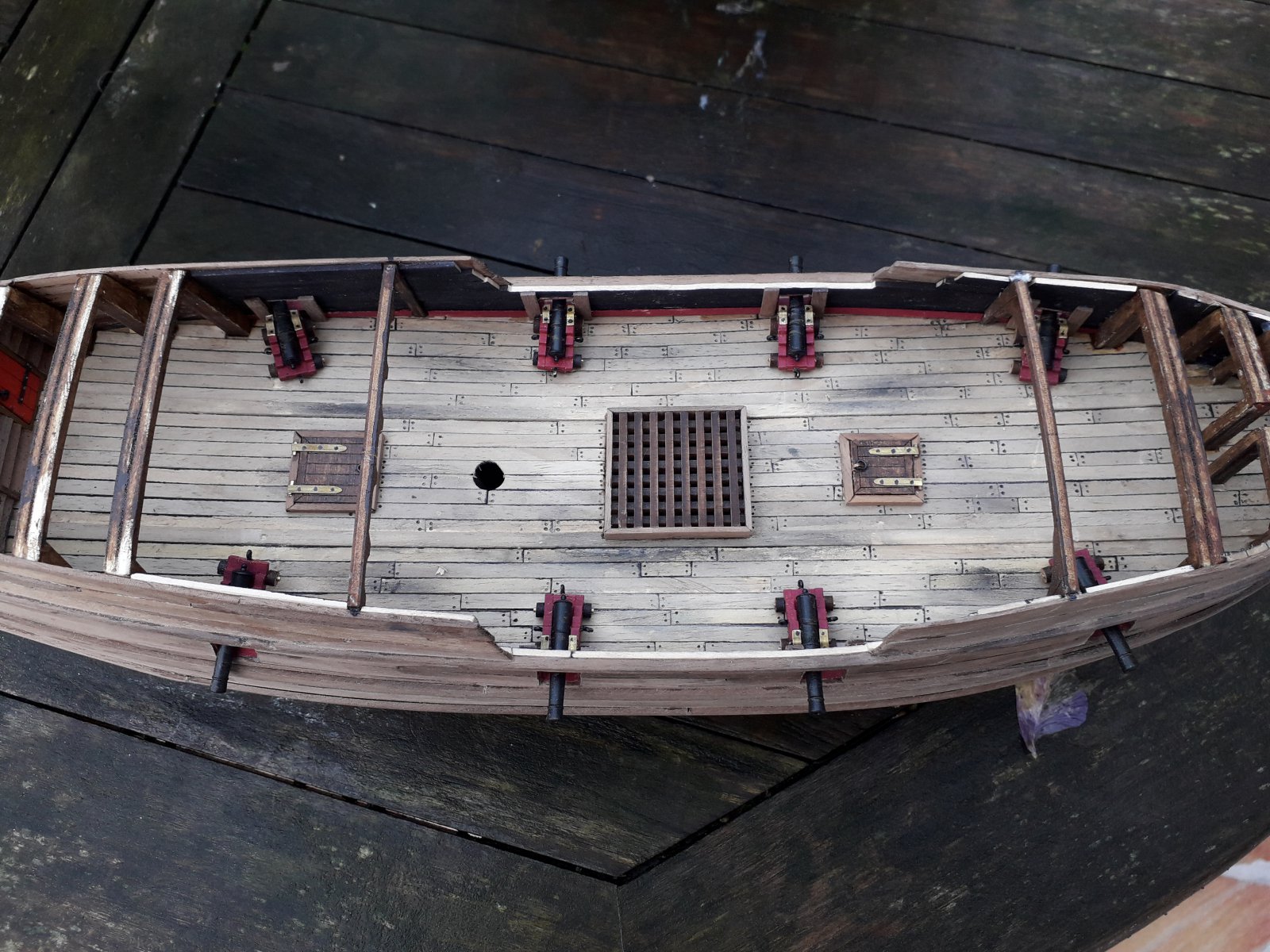

Ik heb de luikjes en de rooster gewoon gebruikt. Wel wat aanpassingen. Ik heb wat andere latjes eromheen gebruikt en ze wat dunner gesneden en/of geschuurd.
Doordat het dek wat bol loopt komen de luikjes/rooster niet mooi plat te liggen.
Dit heb ik opgelost door zoveel als nodig was van de dekbeplanking weg te snijden

Ook heb ik het dek wat viezer gemaakt met een natte vinger in wat zwarte verf gedoopt en dat uit te wrijven.
De spijkers/nagels aangegeven met een scherp potlood

Volgende wat ik ga doen is de braadspil
Ik kan gaan googlen, maar kan het ook gewoon vragen.
Word deze gebruikt voor het anker?
Want dan wil ik een paar hendels gaan maken die in de gaatjes van het rondhout gaan.



Dat geeft een mooi effect Joriën!

Over de braadspil: deze werd als algemeen hijswerktuig gebruikt - dus voor de ankers, maar ook om bijvoorbeeld de grote ra te kunnen hijsen, of om de boot in en uit te takelen. Het halende touw van hetgeen gehesen moest worden werd dan om de braadspil geslagen zodat men flink kracht kon zetten.



Ahhh een multitool

Soort voorganger dus van de dremel!



Ja - maar als de kapitein iets wilde schuren dan moest de bemanning wel snel draaien.



en iets ermee gaan vrezen was ook nog eens gevaarlijk met al die rondvliegende vonken in combinatie met al dat hout, buskruit en teer

wederom dus weer een domme uitspraak van dit bakkertje......

mijn welgemeende excuses!



Bakker blijf bij je mengkom



Daar krijg je dus ook een vieze vinger van... Maar het effect is prachtig.



Dat ziet er goed uit Joriën



Mooi Joriën! Wel leuk om te zien dat van dezelfde bouwdoos zoveel verschillende modellen worden gemaakt. Want elke Duyfken die hier op het forum langs komt is toch weer anders.



Inderdaad, maar ergens doen we dat ook denk ik bewust om toch een beetje een eigen draai te geven aan het model

De boot is gespoten met zijdeglans vernis

Pas op met vernissen, beitsen of lakken!
dit kan problemen geven met lijmen en verven, dit zul je verderop in dit verslag zien!

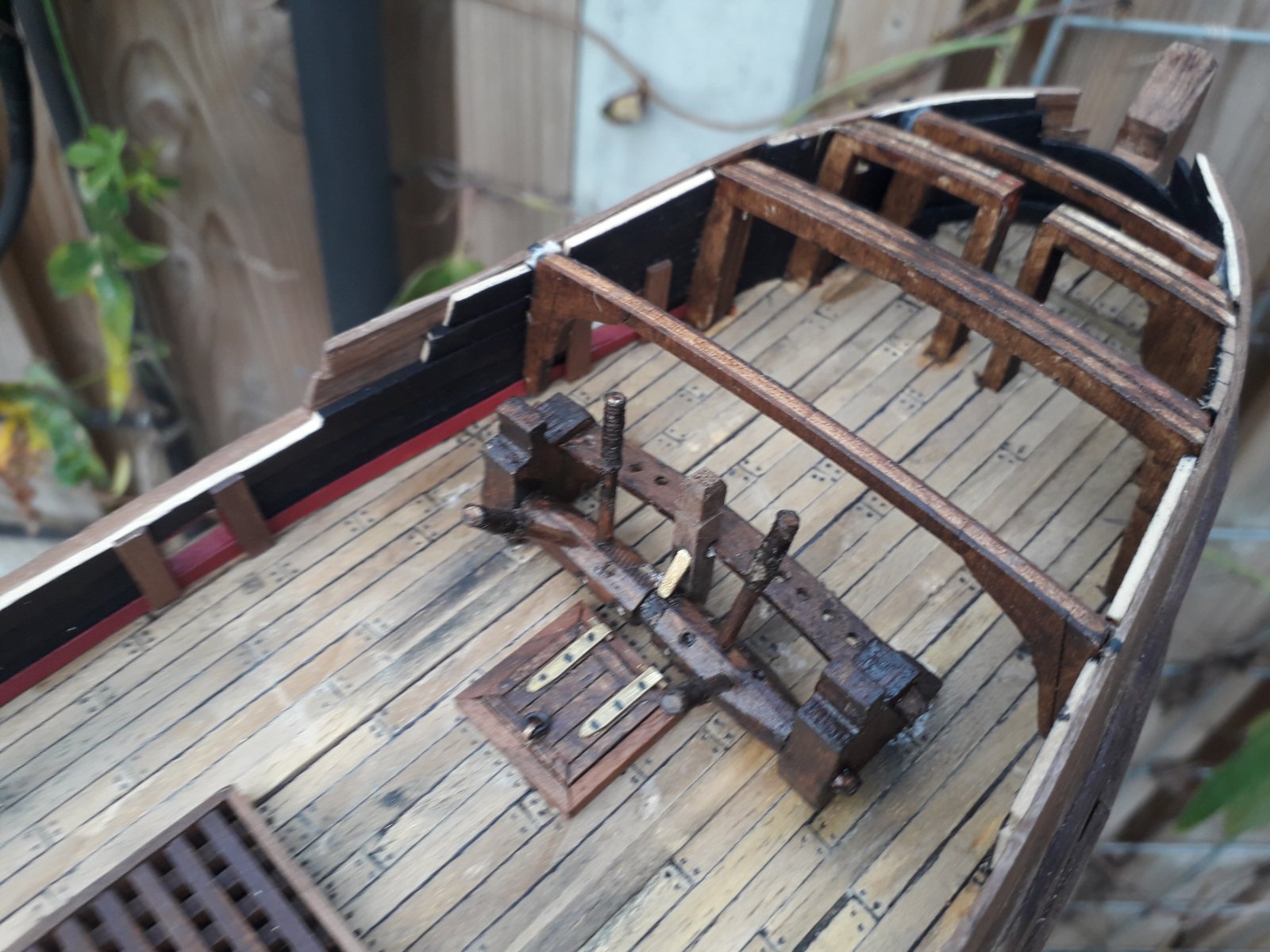

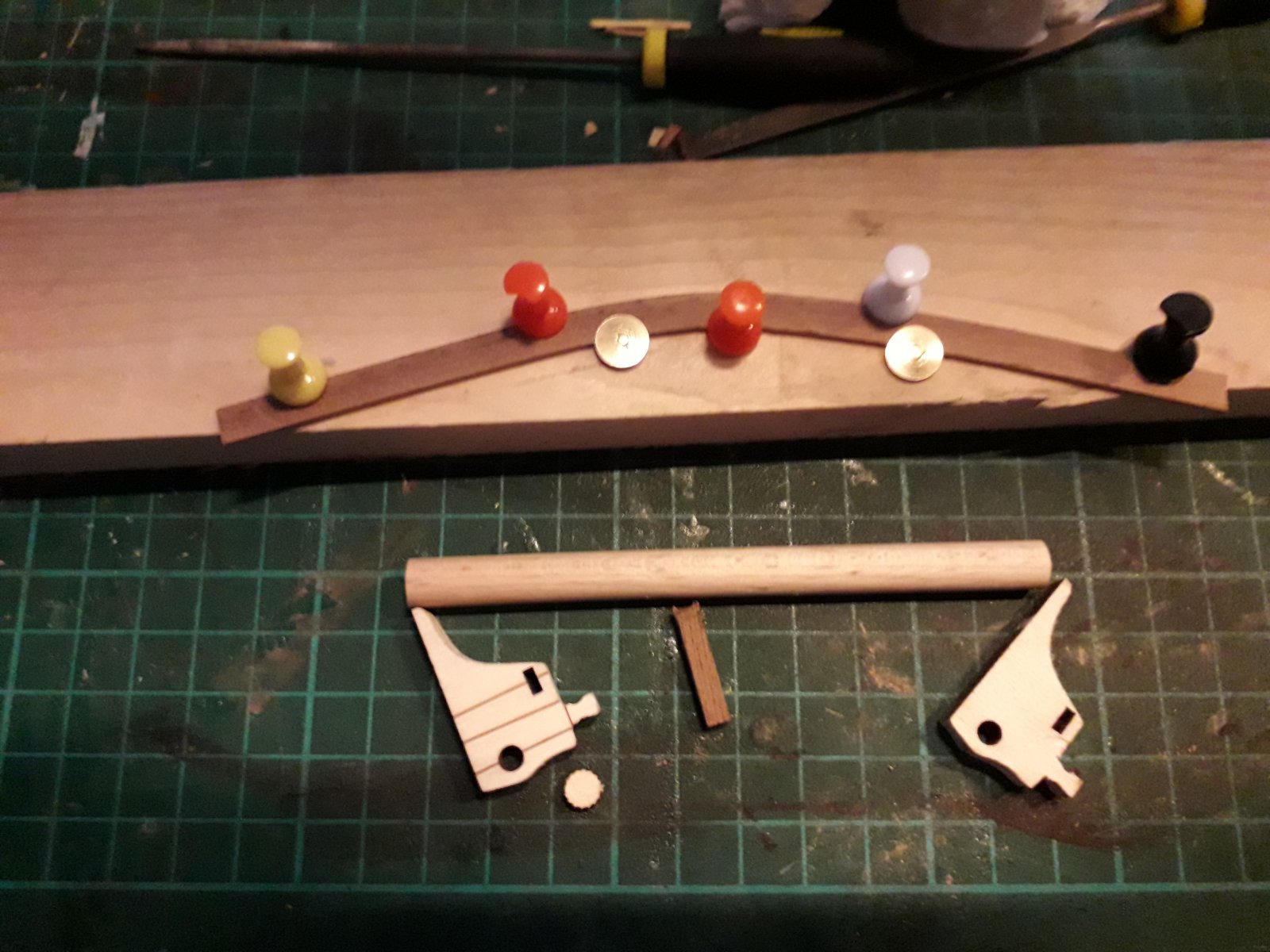

Ik heb de braadspil gemaakt. Het latje voor de korvijnnagels geweekt en gebogen. Ook 4 uitneembare hendels gemaakt zodat er ook nog mee gehezen kan worden.

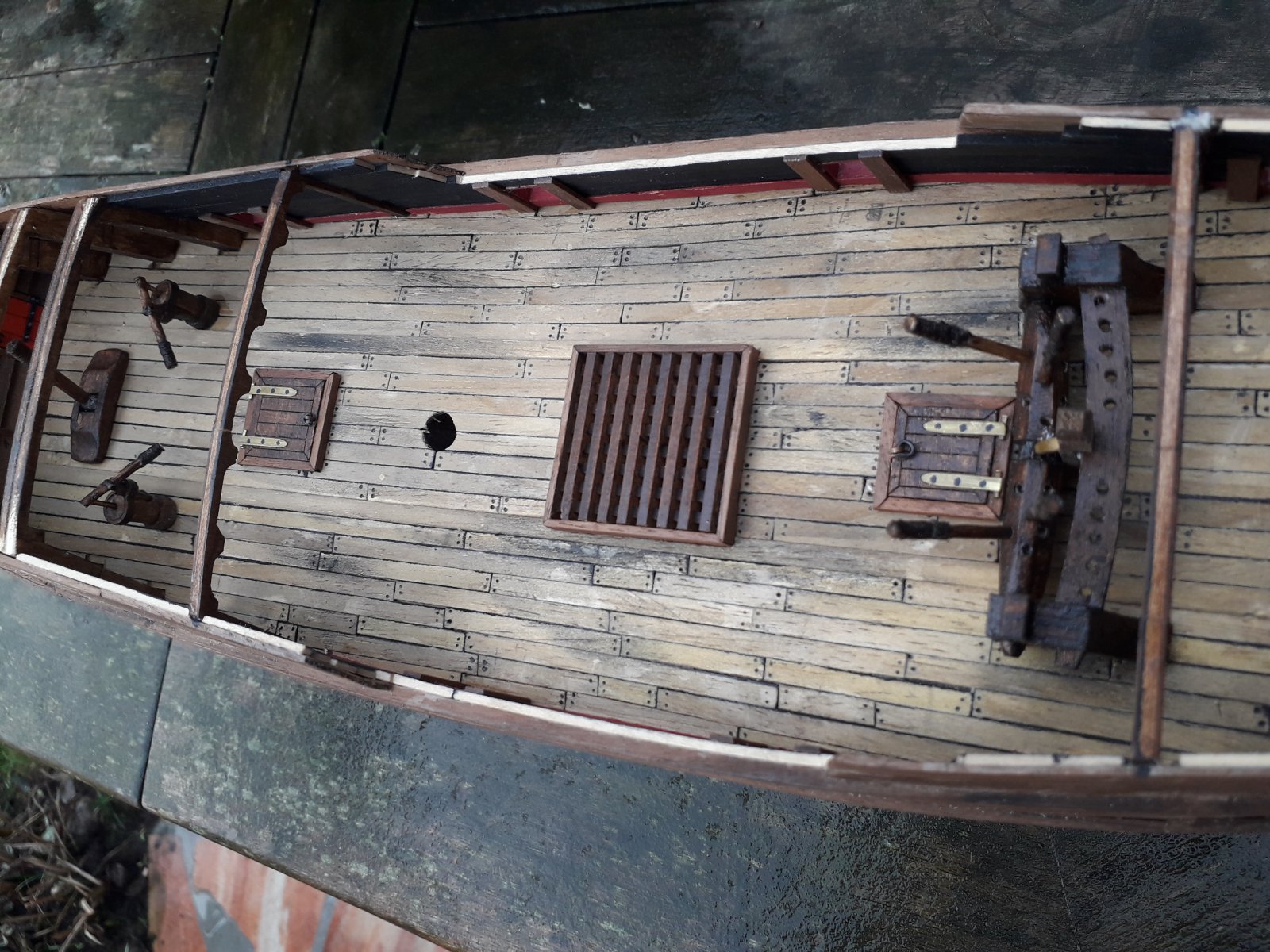

De kolder-stok en de pompen die je straks toch niet meer ziet
Staan ook op hun plek.

De pompen iets anders gepositioneerd vanwege de nog te plaatsen kanonnen
