DH-100 1/4 scale Sterner bouwfoto's

Discussie in 'Turbine aangedreven' gestart door Cesar, 1 dec 2021.

Pagina 2 van 3
  1. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.110
    Locatie:
    N. Brabant
    .

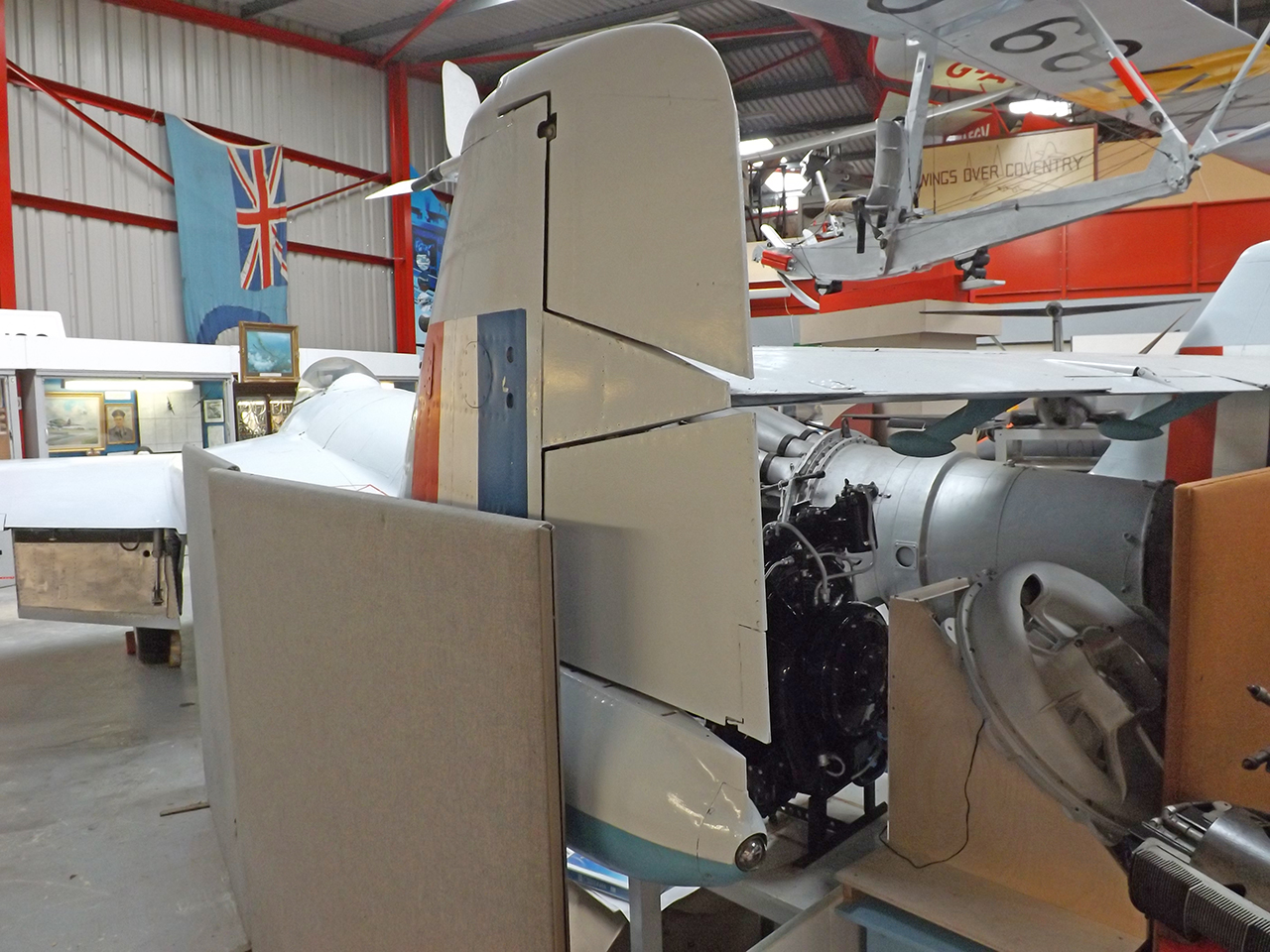

    Lastig te zien, maar op deze foto`s lijkt het heel licht afgerond:

    [​IMG]

    [​IMG]

    Groeten, Ramses
    .

    Laatst bewerkt: 6 jan 2022
    ramses, 6 jan 2022
    #21
  2. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    744
    Lijkt inderdaad licht afgerond. Zijn maar weinig foto's van de Mk.1 Vampire-F1-VF301-+1.jpg

    Hans Rijkuiter, 6 jan 2022
    #22
  3. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    744
    Sea-Vampire-+4.jpg Deze is er tussen in :kwijl:

    Hans Rijkuiter, 6 jan 2022
    #23
    Cesar vindt dit leuk.
  4. Cesar

    Cesar

    Lid geworden:
    3 jan 2005
    Berichten:
    438
    Locatie:
    Rotterdam
    Cesar, 6 jan 2022
    #24
    ramses vindt dit leuk.
  5. Cesar

    Cesar

    Lid geworden:
    3 jan 2005
    Berichten:
    438
    Locatie:
    Rotterdam
    Staartboom en rudder.

    20220119_220518.jpg 20220113_232147.jpg 20220113_232119.jpg 20220106_130331.jpg 20220105_162252.jpg 20220105_162206.jpg 20220104_103725.jpg 20220103_131318.jpg 20220103_131305.jpg 20220102_114420.jpg

    Cesar, 19 jan 2022
    #25
    Cnn, Hans Rijkuiter en Berto vinden dit leuk.
  6. Cesar

    Cesar

    Lid geworden:
    3 jan 2005
    Berichten:
    438
    Locatie:
    Rotterdam

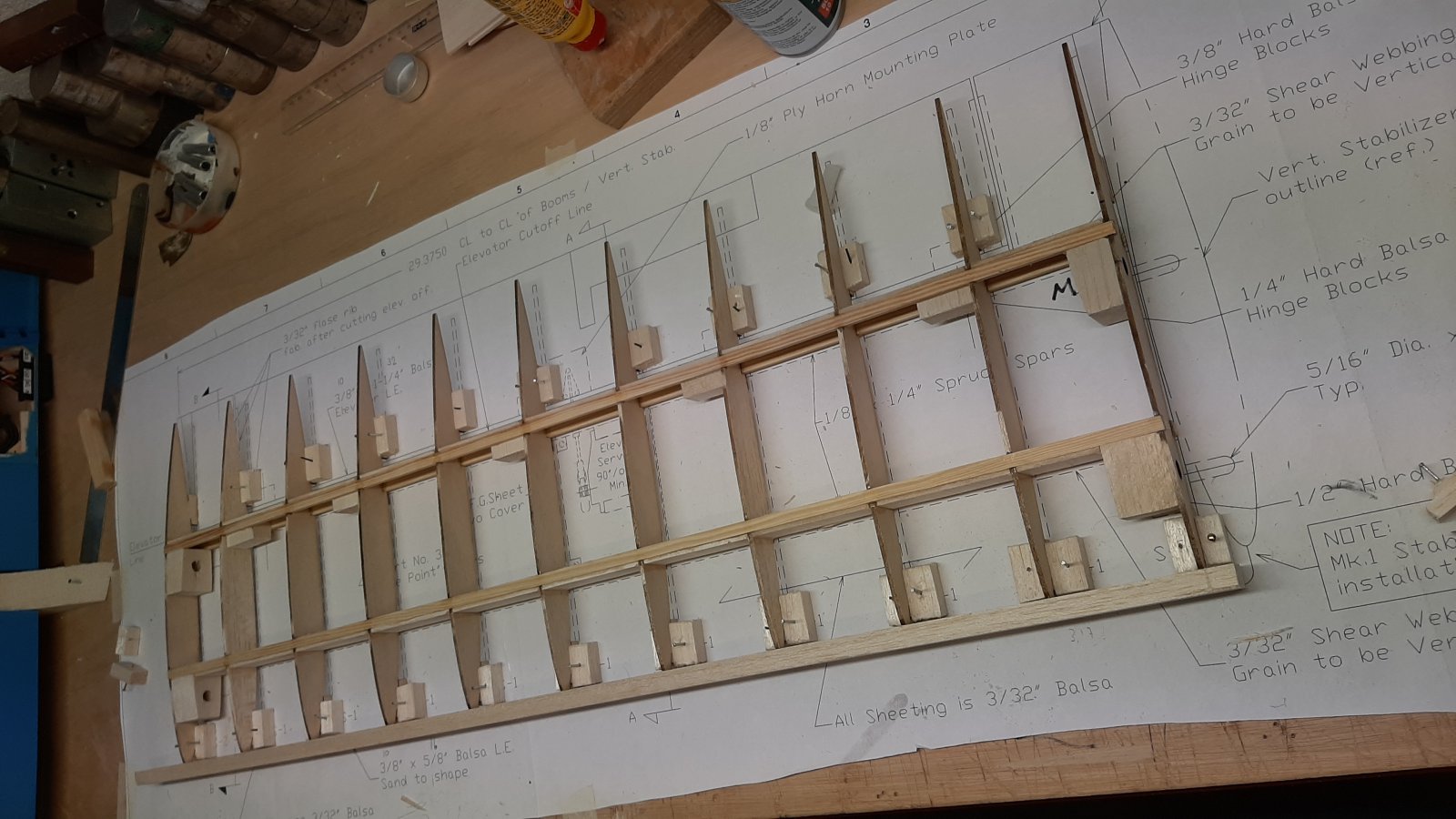

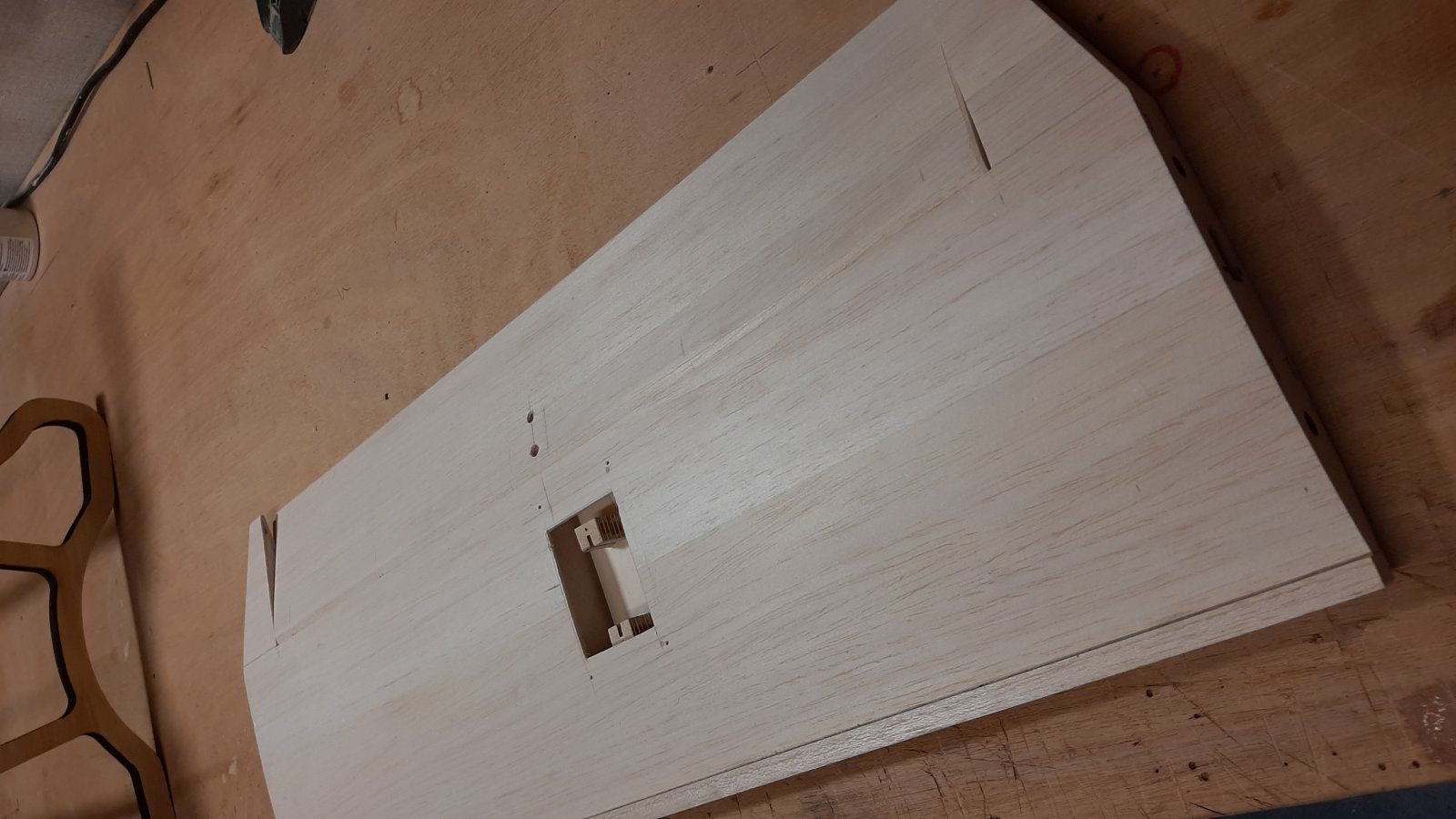

    En het stabilo.

    20220119_220429.jpg 20220118_215401.jpg 20220118_215343.jpg 20220117_122056.jpg 20220117_122022.jpg 20220115_220516.jpg 20220115_211825.jpg 20220115_211755.jpg 20220114_132554.jpg 20220114_132545.jpg

    Cesar, 19 jan 2022
    #26
    Hans Rijkuiter, Berto, AHoogendijk en 1 andere persoon vinden dit leuk.
  7. nico v kooten

    nico v kooten

    Lid geworden:
    2 nov 2003
    Berichten:
    2.743
    Locatie:
    Middelburg (zeeland)
    Dat wordt een flinke kist!
    Rete strak gebouwd allemaal:worship:

    nico v kooten, 23 jan 2022
    #27
  8. Cesar

    Cesar

    Lid geworden:
    3 jan 2005
    Berichten:
    438
    Locatie:
    Rotterdam
    Thanks, ja wordt een flinke kist maar door de afneembare tailbooms toch nog wel redelijk te transporteren.

    Cesar, 23 jan 2022
    #28
  9. skycat

    skycat

    Lid geworden:
    5 sep 2006
    Berichten:
    921
    Locatie:
    Arnhem (NL)
    Wat betreft de rudders, voorkant is licht afgerond denk ik ook. Alle foto's van de MK1./F1 zie je geen duidelijke ronding zitten. Jammer genoeg ook niet ik alle boeken die ik heb verzameld van de Vampire geen duidelijk foto van MK.1 rudder.

    skycat, 23 jan 2022
    #29
  10. skycat

    skycat

    Lid geworden:
    5 sep 2006
    Berichten:
    921
    Locatie:
    Arnhem (NL)
    Kon het niet laten om toch de archieven in te duiken.
    Rudder 2.jpg

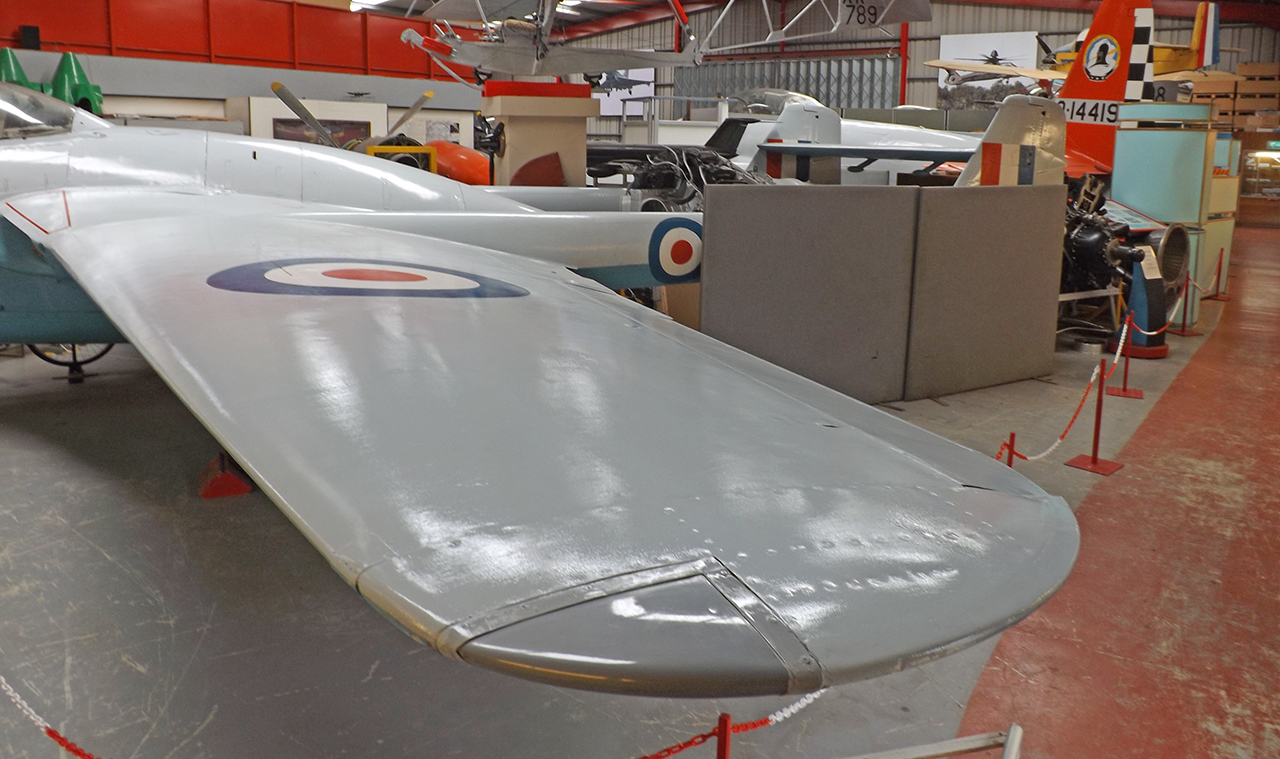

    Hier een Zweedse MK.1/F.1

    skycat, 23 jan 2022
    #30
    Hans Rijkuiter en Cesar vinden dit leuk.
  11. skycat

    skycat

    Lid geworden:
    5 sep 2006
    Berichten:
    921
    Locatie:
    Arnhem (NL)
    Ook nog een detail. Overgang stab naar rudder.
    Rudder to stab.jpg

    skycat, 23 jan 2022
    #31
    Hans Rijkuiter en Cesar vinden dit leuk.
  12. Cesar

    Cesar

    Lid geworden:
    3 jan 2005
    Berichten:
    438
    Locatie:
    Rotterdam
    Zo Ray....geweldige foto zeg....duidelijker kan het niet. Heel apart als je dat van zo dichtbij ziet met alle details.
    Ik maak de voorkant een klein beetje rond.

    100% scale gaat de Vampire toch niet worden want ik wijk met wel meer puntjes een beetje af van het origineel.
    Zoals bv het landingsgestel, de mooie scale poten van Siera vond ik wel heel prijzig dus daar heb ik poten van Euro-Retracts voor genomen.

    -Ruud-

    Cesar, 23 jan 2022
    #32
  13. skycat

    skycat

    Lid geworden:
    5 sep 2006
    Berichten:
    921
    Locatie:
    Arnhem (NL)
    Hoi Ruud, mooi je bouw. Wat ik alleen zo jammer vind van de Kerry Sterner tekeningen is de foutieve vorm van de neus. Zie hieronder een voor aanzicht van een MK.5 De doorsnede van de romp is echter niet aangepast vanaf de MK.1 Ik ben zelf ook maatschetsen tegengekomen waarbij de doorsnede rond is.

    Het is echt een ei vorm ipv rond.

    skycat, 23 jan 2022
    #33
    Hans Rijkuiter vindt dit leuk.
  14. Cesar

    Cesar

    Lid geworden:
    3 jan 2005
    Berichten:
    438
    Locatie:
    Rotterdam

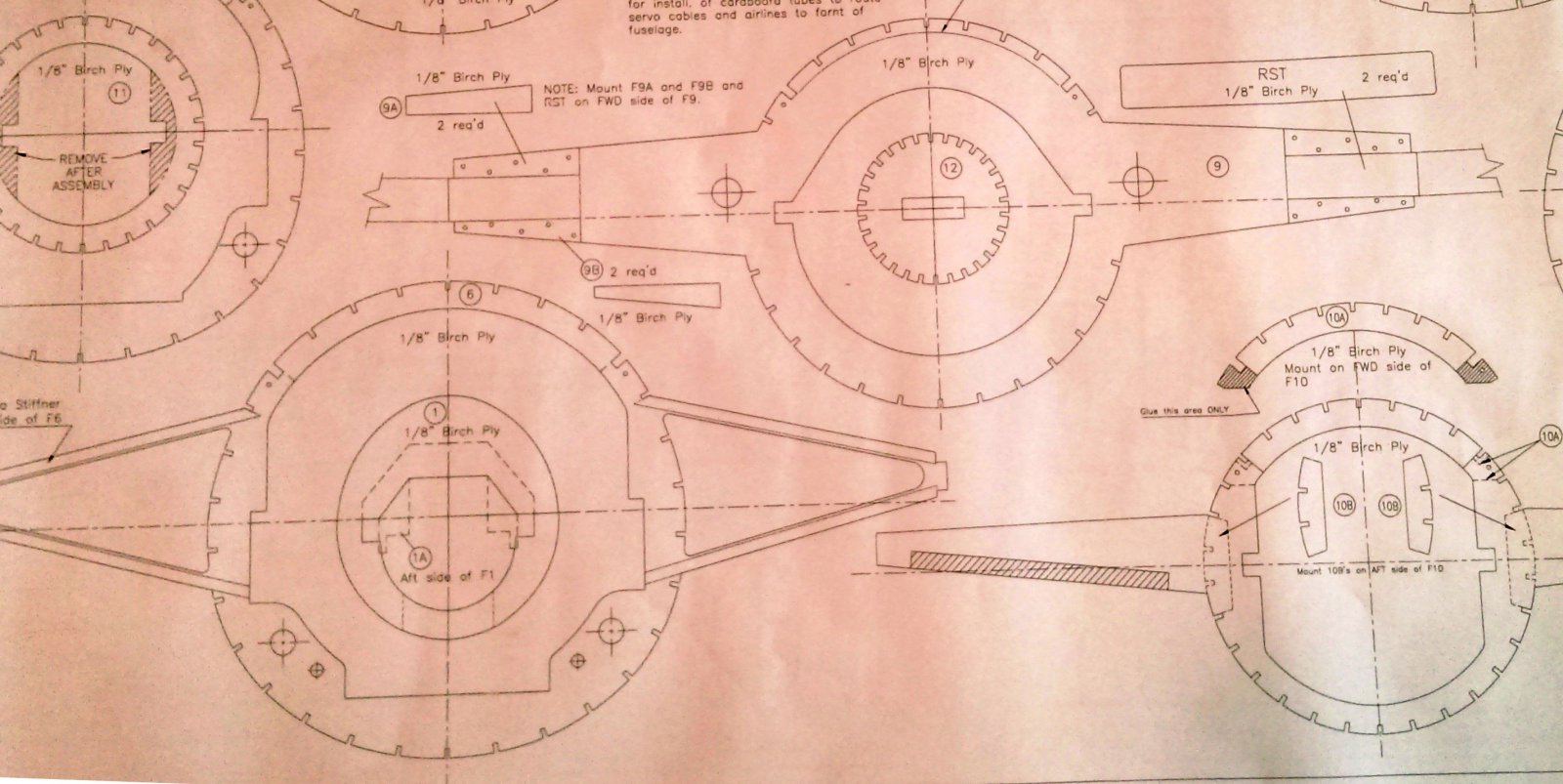

    Ja dat is bij mij duidelijk anders, de romp is meer rond om het zo maar te zeggen.. spant.jpg

    Cesar, 23 jan 2022
    #34
  15. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    744
    A ha , nu snap ik ook waarom de PINOKKIO neus zo lastig was om na te maken :hammer::stout:

    Hans Rijkuiter, 26 jan 2022
    #35
  16. Cesar

    Cesar

    Lid geworden:
    3 jan 2005
    Berichten:
    438
    Locatie:
    Rotterdam

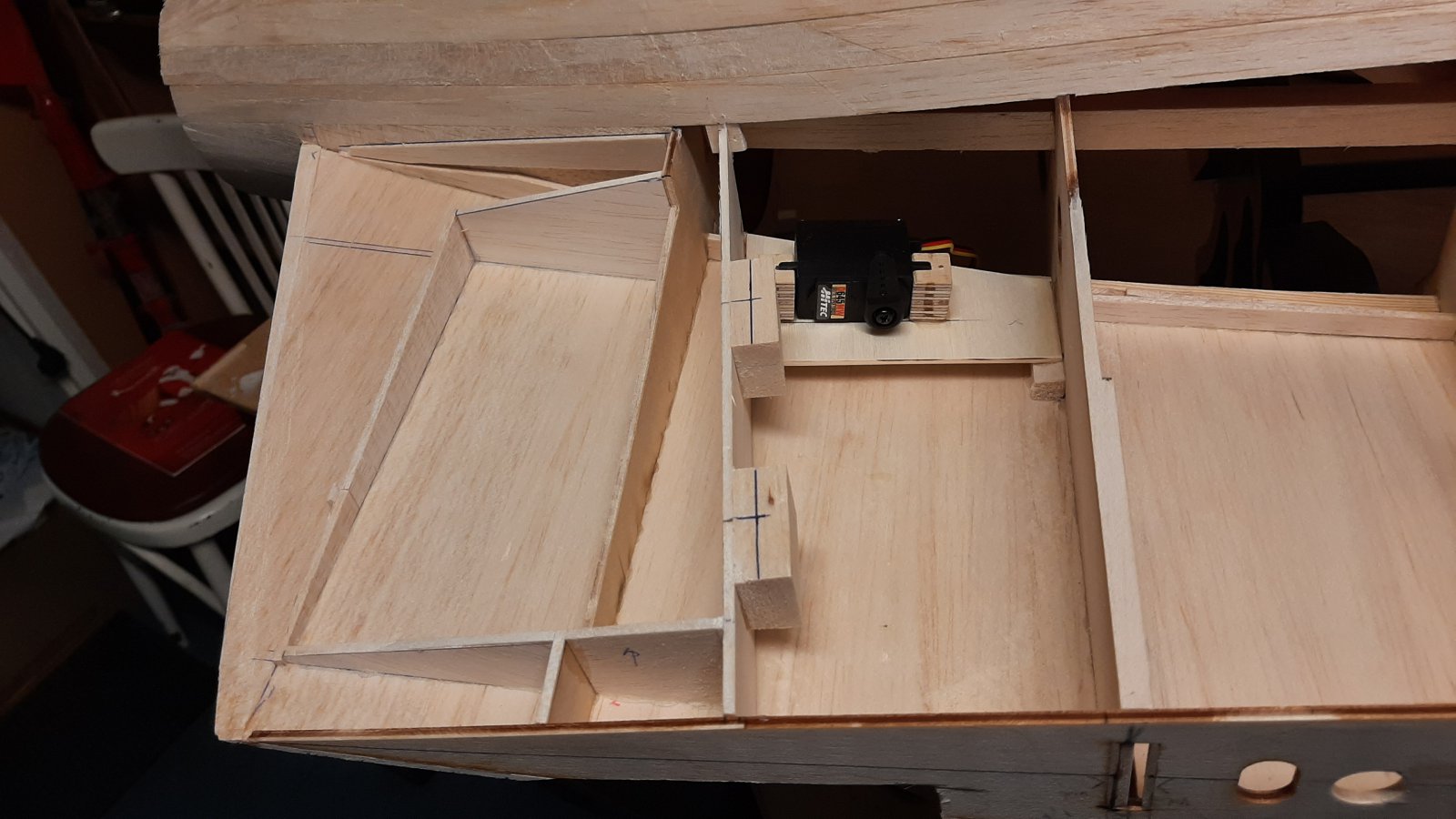

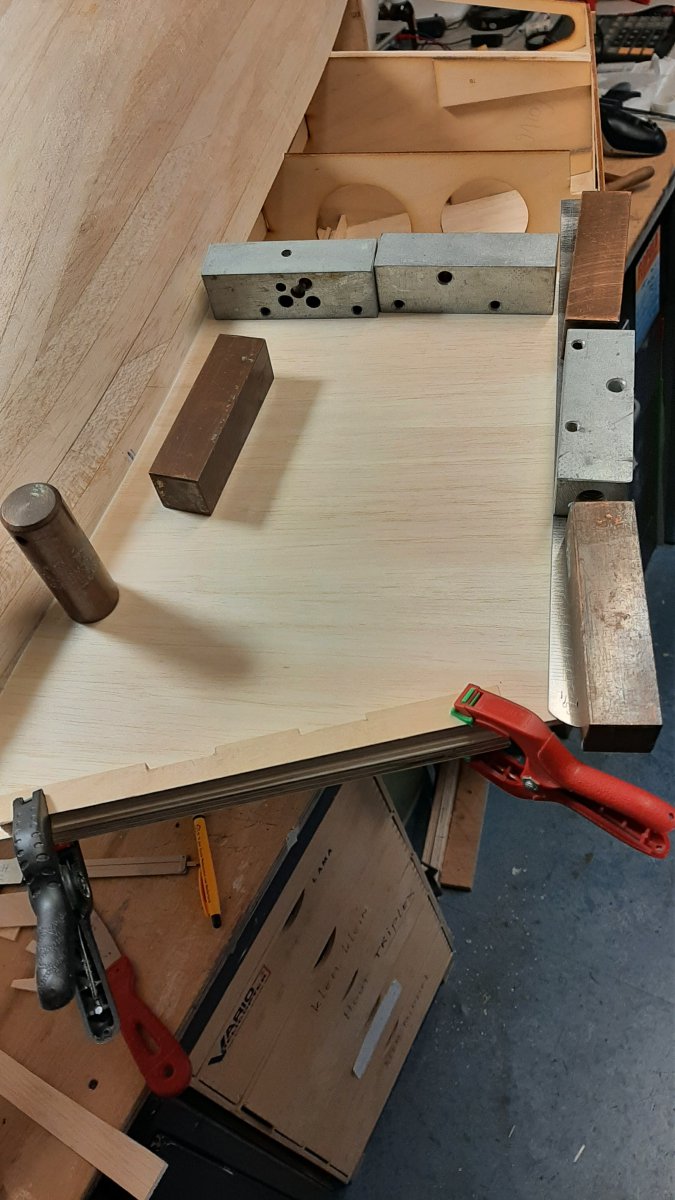

    De Inboard splitflaps.

    20220123_124717.jpg 20220123_124617.jpg 20220123_124639.jpg 20220123_124644.jpg 20220123_124652.jpg 20220123_212817.jpg 20220124_002145.jpg 20220124_002210.jpg 20220131_134030.jpg 20220131_134047.jpg

    Cesar, 31 jan 2022
    #36
    Cnn en Berto vinden dit leuk.
  17. Cesar

    Cesar

    Lid geworden:
    3 jan 2005
    Berichten:
    438
    Locatie:
    Rotterdam
    Nog een paar.....

    20220131_134633.jpg 20220131_134621.jpg 20220131_134115.jpg

    Cesar, 31 jan 2022
    #37
    Cnn en Berto vinden dit leuk.
  18. Cesar

    Cesar

    Lid geworden:
    3 jan 2005
    Berichten:
    438
    Locatie:
    Rotterdam


    Ik ben nu met de Air intakes bezig, Ray heb jij daar misschien een duidelijke foto van? ik moet aardig wat balsa weg schuren om de juiste vorm te krijgen.

    Cesar, 3 feb 2022
    #38
    Berto vindt dit leuk.
  19. skycat

    skycat

    Lid geworden:
    5 sep 2006
    Berichten:
    921
    Locatie:
    Arnhem (NL)

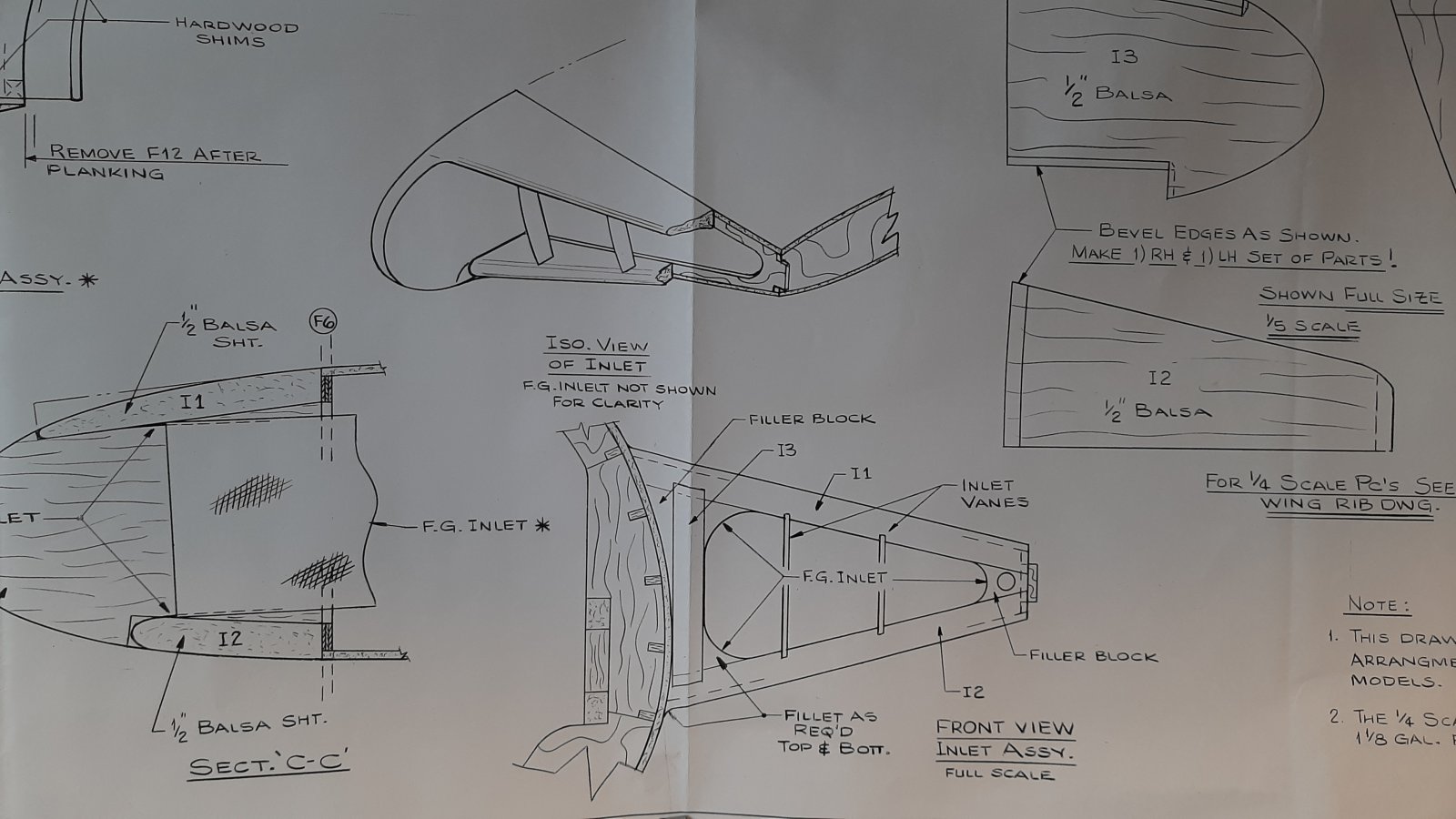

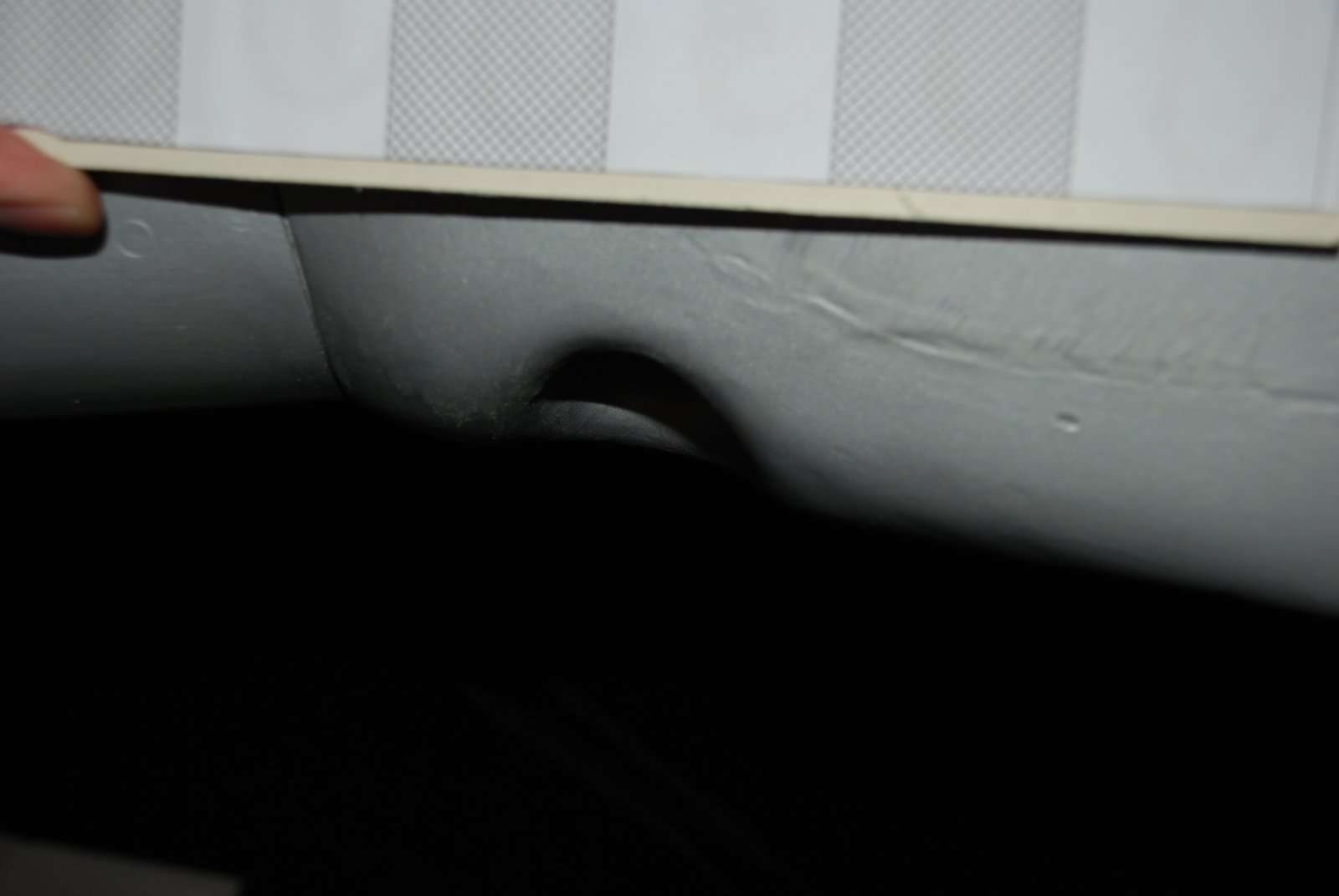

    Deel 1. Blokken patroon is 50x50mm


    Bijgevoegde bestanden:

    skycat, 3 feb 2022
    #39
    Cnn, Hans Rijkuiter en Cesar vinden dit leuk.
  20. skycat

    skycat

    Lid geworden:
    5 sep 2006
    Berichten:
    921
    Locatie:
    Arnhem (NL)
    Deel 2.


    Bijgevoegde bestanden:

    skycat, 3 feb 2022
    #40
    Cnn, Hans Rijkuiter en Cesar vinden dit leuk.
