DLE of RCGF twin of echte boxer?
- Topicstarter GJVO
- Startdatum
https://www.macgregor.co.uk/dleengine/support/dle40-exploded-diagram.pdf
Op tekening duidelijk te zien dat beide zuigers een eigen kruktap hebben, zuigers bewegen zich in tegengestelde richting, een boxer dus
Indien zuigers een gedeelde kruktap hebben bewegen zuigers in dezelfde richting, 180 graden V-motor.
Groet. Hans
Op tekening duidelijk te zien dat beide zuigers een eigen kruktap hebben, zuigers bewegen zich in tegengestelde richting, een boxer dus
Indien zuigers een gedeelde kruktap hebben bewegen zuigers in dezelfde richting, 180 graden V-motor.
Groet. Hans
Twin, het is een tweecylinder onafhankelijk van de opstelling v.d. Cylinders.
Trouwens klein zij sprongetje: een 180gr V met een gedeeld carter is natuurlijk niet mogelijk.
Krijg je geen onder/over druk in carter.
Groet. Hans
Trouwens klein zij sprongetje: een 180gr V met een gedeeld carter is natuurlijk niet mogelijk.
Krijg je geen onder/over druk in carter.
Groet. Hans
Ik heb altijd begrepen dat bij een Twin de cilinders gelijk naar 1 kant bewegen.
Dus als de ene onderin staat dan staat de andere bovenin.
Saito had dat.
Bij een boxer bewegen de cilinders tegengesteld van elkaar, dat geeft minder trillingen (en een mooier geluid).
En ik ga natuurlijk wel voor het mooie geluid.
Het gaat in een grotere Renoracer.
Ik heb dit model al eerder gehad, toen had ik er een Roto 50cc boxer ingelepeld maar die is net even iets te groot, dus vandaar de 40cc DLE.
GJ
Dus als de ene onderin staat dan staat de andere bovenin.
Saito had dat.
Bij een boxer bewegen de cilinders tegengesteld van elkaar, dat geeft minder trillingen (en een mooier geluid).
En ik ga natuurlijk wel voor het mooie geluid.
Het gaat in een grotere Renoracer.
Ik heb dit model al eerder gehad, toen had ik er een Roto 50cc boxer ingelepeld maar die is net even iets te groot, dus vandaar de 40cc DLE.
GJ
Saito is viertakt, dus niet afhankelijk van carterdruk, zoals een tweetakt
Overgens, ik vind een tweetakt tweecylinder boxer niet echt mooier klinken als een ééncylinder, ze ontsteken allebei tegelijk, dus klinkt niet veel anders als een ééncylinder.
Wel zijn de trillingen minder, door een betere balans.
Een tweecylinder lijn echter, klinkt wel veel mooier.
Wel zijn de trillingen minder, door een betere balans.
Een tweecylinder lijn echter, klinkt wel veel mooier.
(Tweecylinder) lijn motor in vliegtuig plaatsen kan maar dan ontkom je niet aan vloeistof koeling.
In lengterichting plaatsen krijgt alleen voorste cylinder voldoende luchtkoeling, dus vloeistof nodig.
Dwars plaatsen zoals in motorfiets geeft voldoende luchtkoeling, echter kom je voor een aardige uitdaging te staan om propellor as aan te drijven.
Groet. Hans
p.s. Ik weet wel dat er best wat model motoren zijn waarbij de cylinders in lengterichting achter elkaar staan, na verloop van tijd zie je dat de achterste cylinders het eerste versleten zijn.
De stermotor is niet zomaar uitgevonden.
In lengterichting plaatsen krijgt alleen voorste cylinder voldoende luchtkoeling, dus vloeistof nodig.
Dwars plaatsen zoals in motorfiets geeft voldoende luchtkoeling, echter kom je voor een aardige uitdaging te staan om propellor as aan te drijven.
Groet. Hans
p.s. Ik weet wel dat er best wat model motoren zijn waarbij de cylinders in lengterichting achter elkaar staan, na verloop van tijd zie je dat de achterste cylinders het eerste versleten zijn.
De stermotor is niet zomaar uitgevonden.
Laatst bewerkt:
3W 70 R2 – 3W Modellmotoren (3w-modellmotoren.de)
ook viercylinder boxers, dan ligt achterste cylinder ook in de luwte.....
ook viercylinder boxers, dan ligt achterste cylinder ook in de luwte.....
Nee... je haalt wat dingen door elkaar in de terminologie...
Twin wordt gebruikt voor IEDERE tweecylinder.
Dan kun je dat weer onderverdelen in staande twin (die afhankelijk van de inbouw in het voertuig ook wel twin genoemd wordt), een V-twin en een "flat twin".
En dan kun je die laatste dus weer onderverdelen in "odd-firing" en "even-firing", waarbij dat vaak ook wel "opposed twin" en "boxer" genoemd word.
De staande twin kan parallel zijn (beide zuigers bewegen tegelijk op en neer) en opposed (zuigers bewegen tegen elkaar in). Dat laatste zie je weinig want dat trilt als een bezetene en is erg moeilijk weg te balanceren.
Nee hoor... maar je hebt wel goede baffling nodig. In echte vliegtuigen ook zat voorbeelden van luchtgekoelde cylinders in lijn-opstelling (een platte 6 cylinder boxer heeft precies hetzelfde probleem en die zijn er genoeg in luchtgekoelde uitvoering).
Tijdens schrijven p.s. al twee reacties, dat is snel.
Nico, Het kan, er zijn genoeg merken die dit toepassen, blijft echter thermische problemen opleveren.
Brutus: Heel wat jaartjes terug enkele malen bij Pé Reivers geweest.
Hij was druk met baffles aan het experimenteren met een twee cylinder lijn, hij wou van dat merk ook verdeler worden.
Achterste cylinder bleef toch warmer te lopen dan voorste, met als gevolg hogere slijtage.
Hij is daarom toendertijd ook niet met dit merk doorgegaan.
Hans
Nico, Het kan, er zijn genoeg merken die dit toepassen, blijft echter thermische problemen opleveren.
Brutus: Heel wat jaartjes terug enkele malen bij Pé Reivers geweest.
Hij was druk met baffles aan het experimenteren met een twee cylinder lijn, hij wou van dat merk ook verdeler worden.
Achterste cylinder bleef toch warmer te lopen dan voorste, met als gevolg hogere slijtage.
Hij is daarom toendertijd ook niet met dit merk doorgegaan.
Hans
Ik zou toch zweren dat Saito toch wel het verschil maakt.
Dat was ook het verkooparguent destijds van Jan van Beek.
Dat een boxer minder trilt en een twin meer.
Omdat bij een boxer de ontploffing en massa elkaar opheffen.
Maar OK, ik heb een flat twin nodig die tegelijk ontsteken.
Zoal de Roto 50, alleen kleiner.
Ik heb DLE even een mailtje gestuurd om zeker te weten dat ik geen 450 Euro voor Jan met de korte achternaam uitgeef.

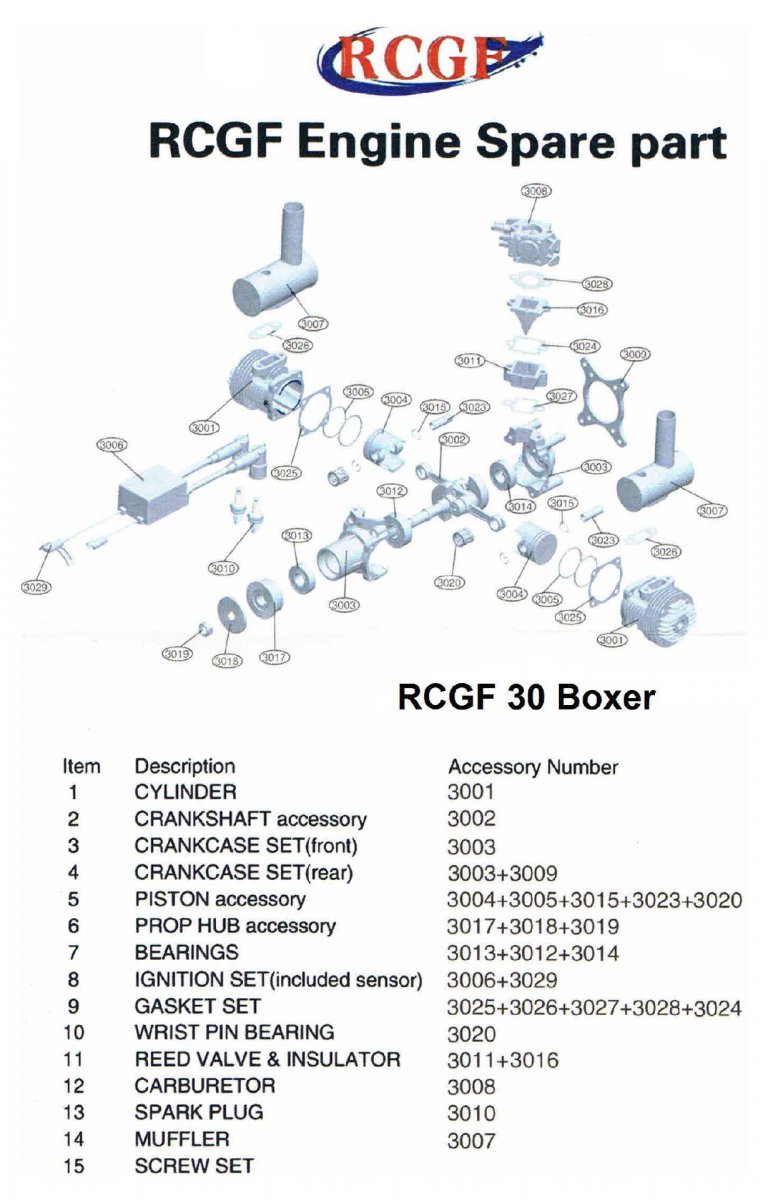

De RCGM 30cc twin is echt een twin zoals ik het dan zie, beide cilinders zitten op 1 krukastap, dus dat valt af.
En een 4takt past er echt niet in, helaas, heb ik ook al eens geprobeerd met mijn Valach 85.
GJ
Dat was ook het verkooparguent destijds van Jan van Beek.
Dat een boxer minder trilt en een twin meer.
Omdat bij een boxer de ontploffing en massa elkaar opheffen.
Maar OK, ik heb een flat twin nodig die tegelijk ontsteken.
Zoal de Roto 50, alleen kleiner.
Ik heb DLE even een mailtje gestuurd om zeker te weten dat ik geen 450 Euro voor Jan met de korte achternaam uitgeef.
De RCGM 30cc twin is echt een twin zoals ik het dan zie, beide cilinders zitten op 1 krukastap, dus dat valt af.
En een 4takt past er echt niet in, helaas, heb ik ook al eens geprobeerd met mijn Valach 85.
GJ
Van de 3W site;
Thanks to the low cylinder temperatures of the 3W 70 R2, no air ducting in the engine hood is necessary.
Thanks to the low cylinder temperatures of the 3W 70 R2, no air ducting in the engine hood is necessary.
hobbyist
Forum veteraan
Ik zie anders toch 2 krukas tapjes zitten.
Meer informatie over dit soort motortjes en de reserve onderdeeltjes is o.a. hier te verkrijgen https://www.kpo-flugmodellbau.net
Ik ben me ook aan het oriënteren op een 40cc twin. RCGF heeft onlangs veel modellen nieuw op de markt gebracht.
Ze voeren nu ook een andere naam te weten Stinger. De nieuwe 40cc boxer die hun leveren is denk ik 1 van de meest compacte motoren op de markt als je de afmeting van bougiedop tot bougiedop meet. Dat is het gevolg van onder een hoek gemonteerde bougies in combinatie met kleine 1/4-32 bougies.
De DLE 40 Twin gebruikt volgens mij CM6 bougies die recht in de cilinderkop staan.
Ze voeren nu ook een andere naam te weten Stinger. De nieuwe 40cc boxer die hun leveren is denk ik 1 van de meest compacte motoren op de markt als je de afmeting van bougiedop tot bougiedop meet. Dat is het gevolg van onder een hoek gemonteerde bougies in combinatie met kleine 1/4-32 bougies.
De DLE 40 Twin gebruikt volgens mij CM6 bougies die recht in de cilinderkop staan.
Dat kan net zo makkelijk met de mengselverdeling te maken hebben als met de baffling... Saito Radial Triples hebben gegarandeerd 100% gelijke koeling op iedere cylinder, en die cylinders lopen ook niet gelijk.
Beetje apart dat Pe daar destijds niet dieper in gedoken is, want Pe was een scherpe vent.
Deden ze ook. De Boxers hadden als typeaanduiding TS, en de Opposed Twins alleen een T (vraag me niet waar die "S" voor staat/stond, dat weet ik niet).
En inderdaad trillen de Saito T motoren meer dan de TS motoren, maar er kwam bij mijn weten wel iets meer vermogen uit ook.
Nee... Bij een Boxer balanceren de zuigers elkaar, en kan de krukas symetrisch zijn (zonder balansgewicht, bedoel ik).
Bij de opposed twin moet het balansgewicht van de krukas de zuigers balanceren, en dat levert een probleempje op met dat de zuigers heen en weer gaan, en het balansgewicht ronddraait. M.a.w: een opposed twin schudt geloof het of niet, harder op en neer dan heen en weer. Net zoals een (rechtopstaande) eencylinder om dezelfde reden harder zijdelings schudt dan verticaal.
Heeft niks met de verbrandingskrachten te maken.
Dat mailtje was overbodig geweest, want die DLE is een tweetakt (DLE bouwt geen viertakten voor zover ik weet) en een 2-takt opposed twin is technisch min of meer onmogelijk. Of beter gezegd, het is wel mogelijk met een externe spoelpomp maar uitermate onwaarschijnlijk dat iemand dat zou bouwen, want groot, lomp, zwaar en weinig vermogen.
Goed lezen wat er staat Nico: dankzij de lage cylinder temperaturen is er geen baffling nodig.
Let op: temperatures is meervoud, omdat simpelweg de achterste cylinder temperatuur hoger is, anders had er temperature gestaan (enkelvoud).
Zij (3W) vinden dat dit geen probleem hoeft te zijn. Of dit een wij van wc-eend uitspraak is moet ieder voor zich uitmaken.
Groet. Hans[/QUOTE]
Laatst bewerkt:
Als ik me niet vergis was dit de Hongaarse Moki 2cylinder lijnmotor.
Temperatuur verschil had hij er in zijn test opstelling behoorlijk uitgekregen.
Echter een plug and play oplossing welke bij verschillende opstellingen voldeed (niet elke vliegtuig/ inbouw mogelijkheid is gelijk) had hij niet.
En verwachtte hier te veel problemen mee.
Groet. Hans
