Eigen design motor.

Discussie in 'Brandstof auto's' gestart door Roelof, 11 nov 2020.

  1. Student

    Student Moderator Moderator team Forum veteraan

    Lid geworden:
    5 jan 2008
    Berichten:
    15.884
    Locatie:
    Rotterdam
    ik ben erg benieuwd!

  2. ruudxd

    ruudxd Forum veteraan

    Lid geworden:
    25 nov 2007
    Berichten:
    6.336
    Locatie:
    Zwolle
    Misschien ook leuk om de stroom te meten om te zien welke kop het snelst/makkelijkst opwarmt en welke meer stroom/vermogen vraagt tijdens het koelen?

  3. Roelof

    Roelof Moderator Moderator team Forum veteraan

    Lid geworden:
    20 aug 2003
    Berichten:
    29.445
    Locatie:
    Sassenheim
    Stroom meten? In de betekenis van de elektrische stroom?

    Nee, je begint met een standaard kop die je als referentie gebruikt. Met de ventilator draaiend dan de spanning op de heater zo instellen dat je kop onder koeling gemeten op de plug constant rond de 90 graden blijft. Als je die instelling gevonden hebt dan juist niet meer aan komen om vervolgens alle andere koppen onder dezelfde instelling te meten. De warmtebeeld camera zal netjes laten zien hoe de temperatuur met alle koppen is en hoe de warmte in de kop verdeeld is.

    Om nog even terug te komen over dikke en dunne ribben. Het is alweer een tijdje terug maar met de USE motor hadden we 5 verschillende koppen van een dunne afvoer naar een dikke afvoer (bodem en stam) Omdat we een aluminium bus gebruikten was er meer uitzetting dan met een messing bus en was het effect van de koeling door de koppen duidelijk merkbaar in het gedrag van de motor. De kop met de dunne bodem en stam gaf het idee dat de zuiger te los door de bus ging en de kop met de dikke bodem en stam gaf een veel betere koeling wat merkbaar was door een zuiger die strakker door de bus ging. De ribben zelf van deze koppen waren hetzelfde (zie mijn avatar plaatje).

    En dat klopt wel want warmte geleid beter door dikkere materialen dan door dunnere. Maar als je met een dezelfde volume veel warmte wilt afvoeren kunnen dunnere ribben beter zijn omdat die gezamelijk meer oppervlakete hebben om makkelijker de warmte aan de lucht af te staan. Alleen kan geforceerde koeling net weer een ander effect hebben waar de bouw van de koelkop ook een rol in speelt, zoe zie je bv bij sommige versterkers de eindtrappen op een holle koelrib geschroefd waar middels een ventilator geforceerd lucht door de holte gestuurd wordt dat ook nergens anders eruit kan stromen dan aan de andere kant.
    Ik denk dan ook als je het goed wilt doen je een compromis moet zoeken in de materiaaldikte en het daarbij aantal finnen.

    Een grootschalige test met div koppen zal een beter beeld moeten geven......

  4. Student

    Student Moderator Moderator team Forum veteraan

    Lid geworden:
    5 jan 2008
    Berichten:
    15.884
    Locatie:
    Rotterdam
    je zou bijna een peltier element erin duwen..
    dikke bodem.. peltier erop..
    bij grafische kaarten etc in pc's zie je al een hele tijd heat pipes om de warmte van onder door het hele koeloppervlak te krijgen
    leuke vraag.. hoeveel watt koelend vermogen zou je nodig hebben voor een motor als dat?

  5. Roelof

    Roelof Moderator Moderator team Forum veteraan

    Lid geworden:
    20 aug 2003
    Berichten:
    29.445
    Locatie:
    Sassenheim
    Een peltier heeft 1 nadeel, je hebt wat energie nodig, ofwel een dikke accu.

    Ik heb al eens aan heatpipes naar de bodemchassis zitten denken. Je daar hebt 1 grote aluminium plaat, met heatpipes kan je van de bovenkant van de motor de warmte naar het chassis brengen.

    Laatst bewerkt: 16 okt 2023
  6. Student

    Student Moderator Moderator team Forum veteraan

    Lid geworden:
    5 jan 2008
    Berichten:
    15.884
    Locatie:
    Rotterdam
    Ik heb echt werkelijk geen idee hoeveel stroom zo'n peltier nodig heeft per getransporteerde eenheid
    of hoeveel warmte energie je werkelijk kwijt moet zien te raken via dat koelblok..

    heatpipe naar een bodemplaat.. dan zou alu opeens wel echt nut gaan krijgen :D

    ruudxd vindt dit leuk.
  7. ShadesInBlack

    ShadesInBlack

    Lid geworden:
    21 mrt 2006
    Berichten:
    3.343
    Locatie:
    Gavere/Belgiƫ
    Ik zou denken dat het motorblokje op zich een mooie heatpipe is?

  8. Student

    Student Moderator Moderator team Forum veteraan

    Lid geworden:
    5 jan 2008
    Berichten:
    15.884
    Locatie:
    Rotterdam
    heatpipe in het kader pc koelblok
    als je een laptop openschroeft, of heel kritisch naar een cpu koeler kijkt, zie je bij de meeste types een koper buisje door het koelblok lopen
    Hier zie je ze erg goed:

    https://nl.wikipedia.org/wiki/Heat_pipe

    Met zo'n ding zou je een platte kop op de motor kunnen maken, heatpipes erop, en dan de warmte transporteren naar een koelblok op een betere locatie.
    Of, wat ze in pc's en grafische kaarten nog wel eens doen, de warmte beter door het koelblok verdelen.

  9. Roelof

    Roelof Moderator Moderator team Forum veteraan

    Lid geworden:
    20 aug 2003
    Berichten:
    29.445
    Locatie:
    Sassenheim

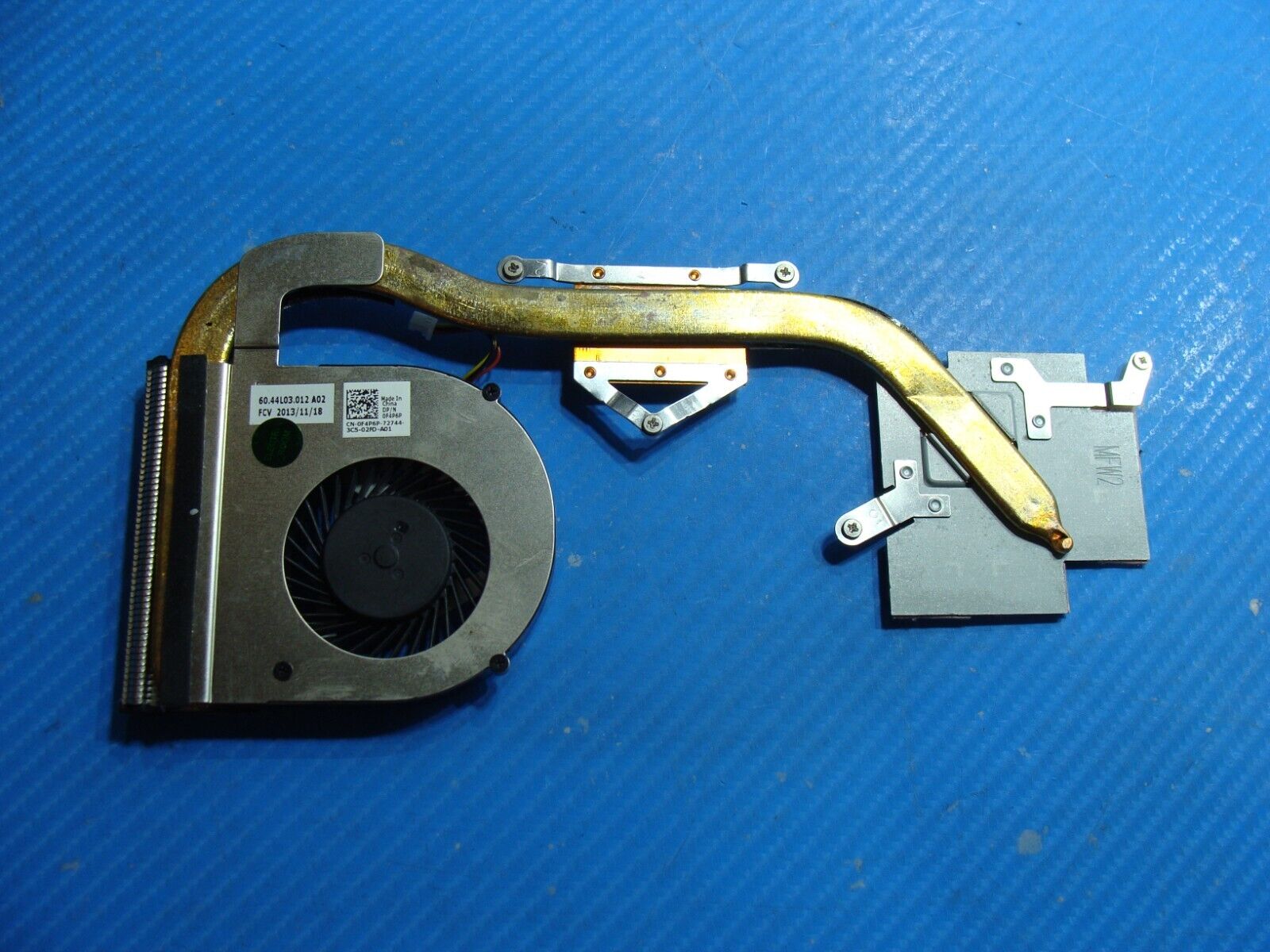

    Om een idee te geven hoe effectief een heatpipe is, zo zitten ze in een laptop.
    Rechts een simpel plaatje dat op de processor komt. In het midden nog een plaatje op een systeem chip en links het koelblok met de ventilator.
    Zoals je ziet, de processor dat behoorlijk heet kan worden kent totaal geen koelblok dan alleen een aluminium plaatje om de hitte naar de heatpipe te krijgen.


  10. Student

    Student Moderator Moderator team Forum veteraan

    Lid geworden:
    5 jan 2008
    Berichten:
    15.884
    Locatie:
    Rotterdam

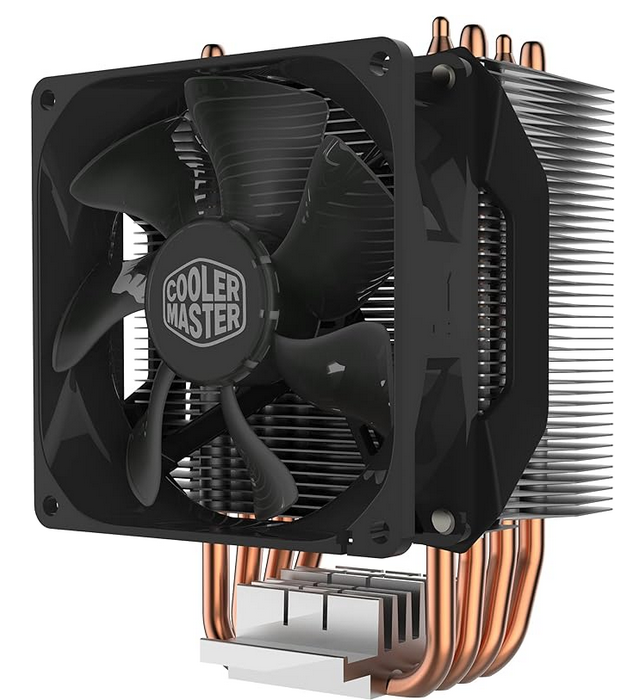

    Heb ook vaker gezien in dikke luchtkoelers, dat de heatpipe de boel ondersteunt
    dan zie je een goede manier van warmteoverdracht onderin het koelblok, en met een set heatpipes brengen ze de warmte naar de bovenkant en zijkanten van het blok
    dan wordt je luchtstroom efficienter benut, minder luchtdoorvoer nodig voor dezelfde koeling
    of meer koeling bij gelijke stroom :D

    nu zit een processor / chip vast, en een laptop rammelt van nature niet zo erg
    ik zou me heftig afvragen hoe je zo'n heatpipe vast genoeg zet om een beetje betrouwbaar te zijn
