HMS Diana Caldercraft (Flying Scotsman)

Nouw kijk nouw net. In my verslag van de Haaerlem meld ik aan Henk dat ik benieuwd zijn oor de vordering op de Diana. Een paar uur later is de romp zomaar beplankt! Onze Henk is een goede werker! Mooi zo!



Peter ik doe mijn best om het zo goed mogelijk te doen

Koos , dank je wel.

Sjors ik heb de boodschap begrepen . Ik heb wat extra kolen gekocht voor de locomotief .

Heinrich dank je wel, klopt het was even doorwerken, ik snap ook niet waarom het allemaal zo lang moet duren.



Update

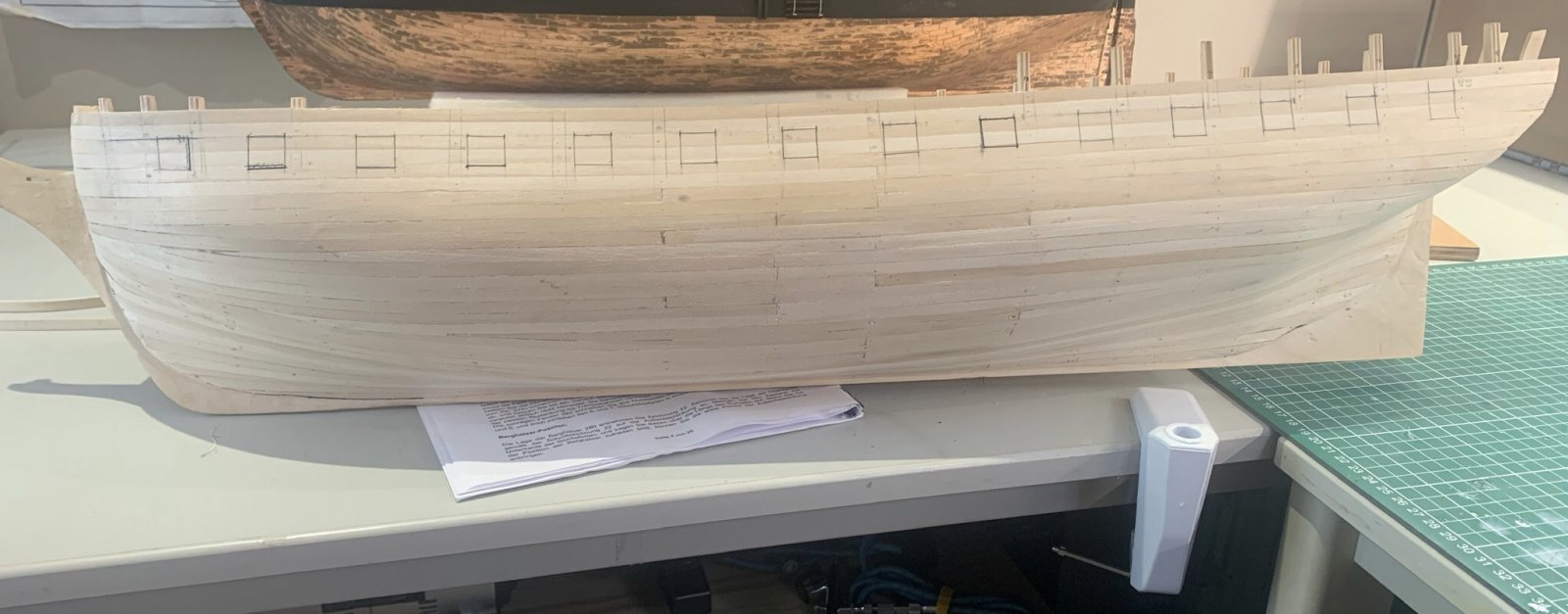

Vanmiddag bezig geweest met het aftekenen van de geschutpoorten, was nog een hele klus. Ook hier was een verkeerde mal meegeleverd onderlinge afstand in de mal was 28,9mm en afmetingen 18mmx16mm. Terwijl in bb 16x14mm wordt vermeld. Maar gelukkig vond ik het antwoord in het verslag van onze Piet. Verder stond er in de BB dat de de zij-lijnen loodrecht naar beneden moesten lopen. Als ik dit goed begrijp lopen deze loodlijnen niet evenredig aan de onderkant van de 2e lijst, Ik heb een winkelhaak en het schip vlak op de tafel gezet en op deze manier de lijnen afgetekend, de vraag is is dit correct? . (voordat ik de boor er inzet)



Die kun je zo uitsnijden Henk, is helemaal goed.



Dank je wel, kan weer verder



Voorzichtig nouw met de boor en schalpel Dr Henk!



Henk, mijn eerste reactie in dit topic. Wat leuk dat je ook de Diana aan het bouwen bent. Ik zie dat je een stuk sneller gaat dan ik hopelijk haal je me snel in, kan ik weer bij jou afkijken.... 'T ziet er in ieder geval al prachtig uit!
Wat ik bij de geschutspoorten vergeten was te doen de afstand van het dek tot de poort te meten. Bij mij bleek die nogal te verschillen terwijl ik de poorten allemaal keurig in en lijn had lopen met de romp van het schip. Maar het dek liep dat dus duidelijk niet. Als dat bij jou wel zo is, heb je dat probleem niet. Als dat wel zo is, dan zul je de hoogte van de paarden van het geschut moeten aanpassen afhankelijk van waar het geschut op het dek staat. Bij mij kwamen de poorten in het midden vlak boven het dek uit, dus daar moest het paard zakken, terwijl voor en achter op het dek de afstand veel groter was, daar moest het paard dus iets omhoog.
Zoals gezegd misschien heb jij het probleem niet. Dat kan ik niet helemaal zien. Eigenlijk is mijn advies dus: Meet de poorten ook even aan de binnenkant. Bij Piet op de foto's zie ik dat probleem niet, dus ik denk dat hij bij het plaatsen van het dek er al op gelet heeft. maar dat zal Piet wel weten Bij hem lopen de poorten in ieder geval ook in lijn met de romp. Dus dat is in ieder geval goed...



Hallo Eduard, dank voor je reactie en voor de tip, zal er zeker rekening mee houden. Heb al driftig in jou verslag en die van Piet zitten lezen en kijken. Qua tempo zal het wel meevallen, dus ik denk dat ik maar rustig achter je aan hobbel

Zal wel lukken denk ik



Tijd voor gaatjes boren, snijden en vijlen....
Is wel aan jou toevertrouwd



Tja, een nauwkeurig werkje, maar ik ben gestart.



Update

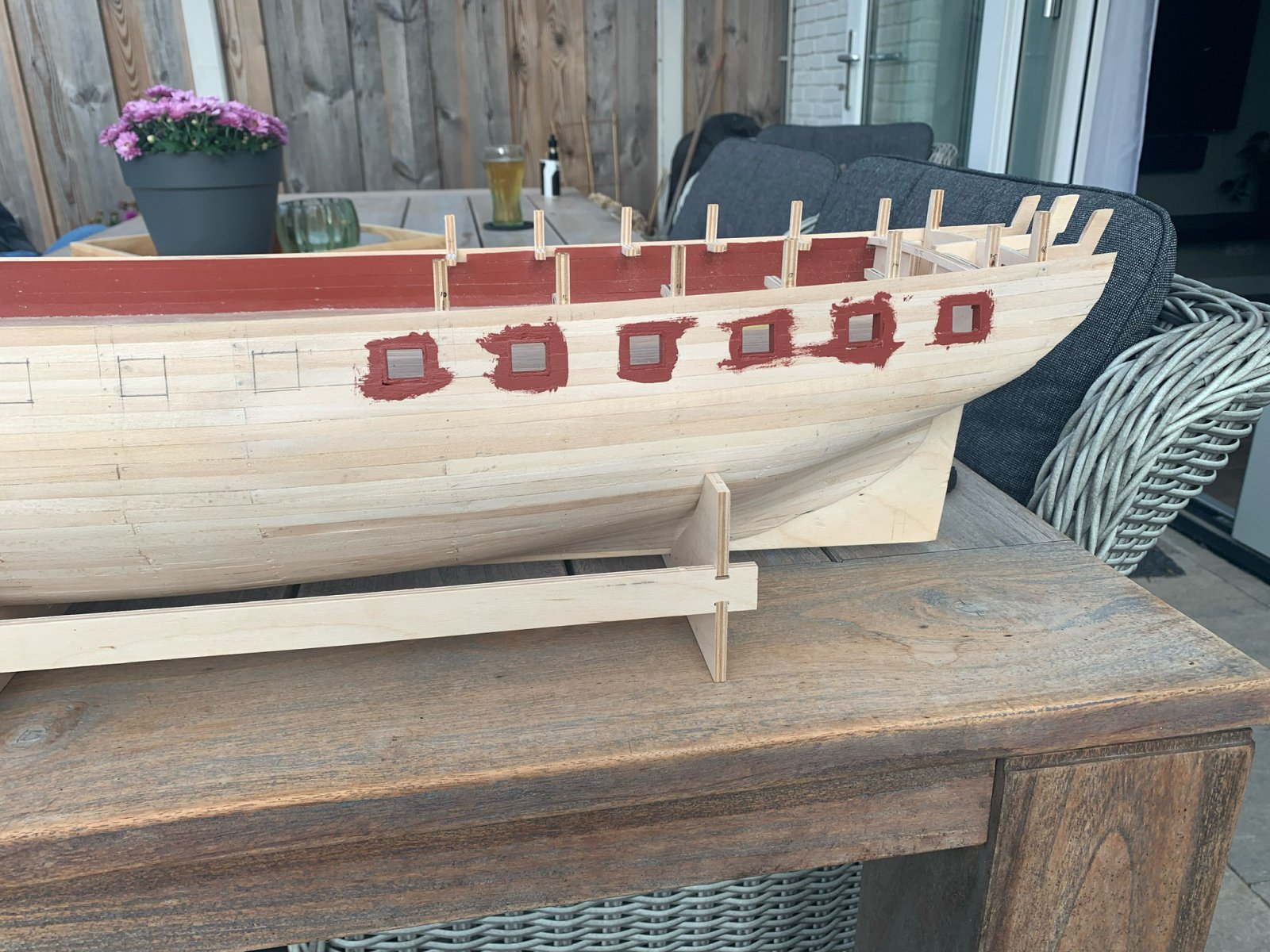

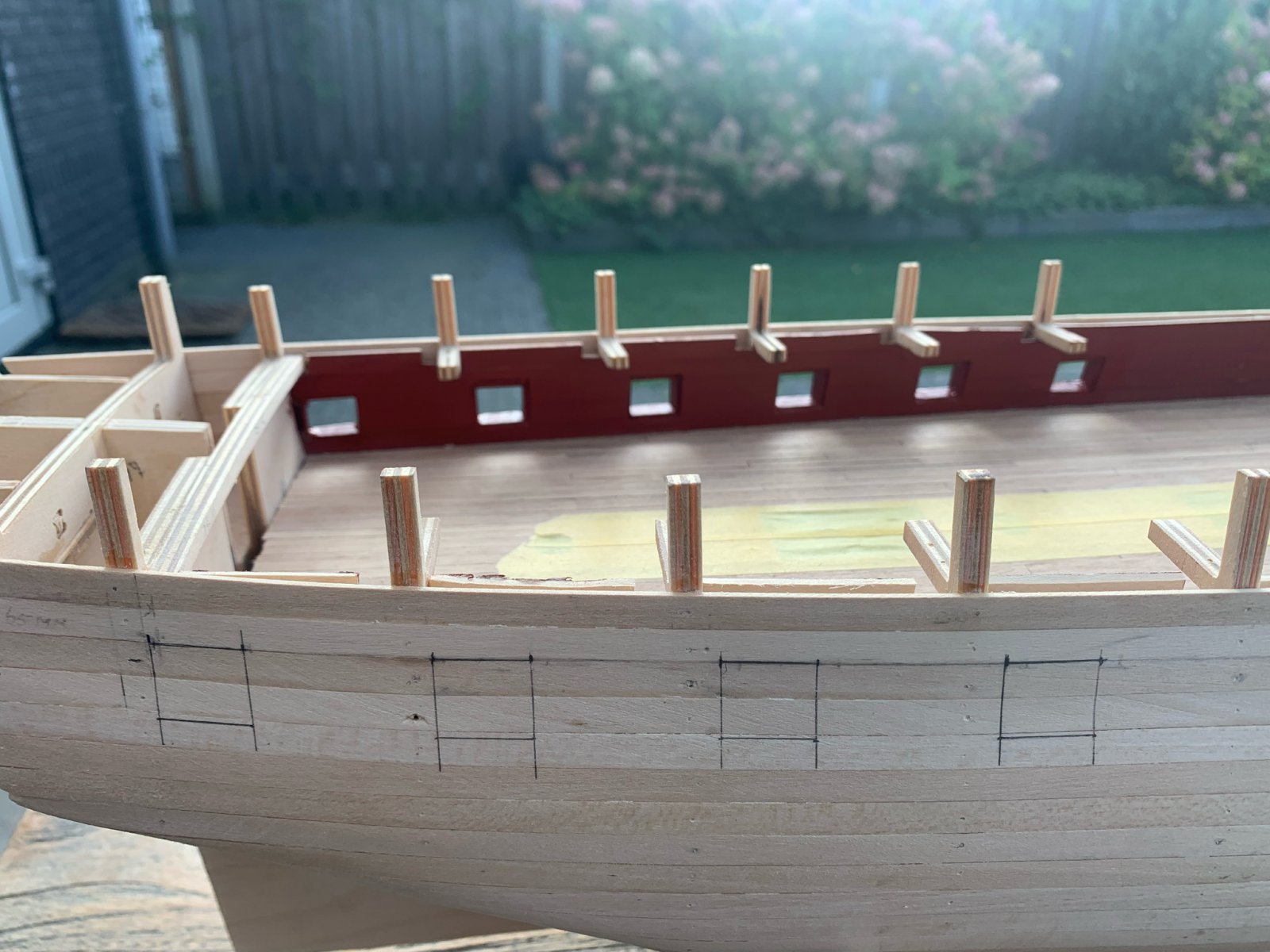

De eerste 6 geschutpoorten zijn gemaakt, uitgehakt en voorzien van kozijnen, daarna het eerste lak laagje



Ziet er goed uit Henk, mooie gatjes hoor



Gaat helemaal goed komen zo Henk

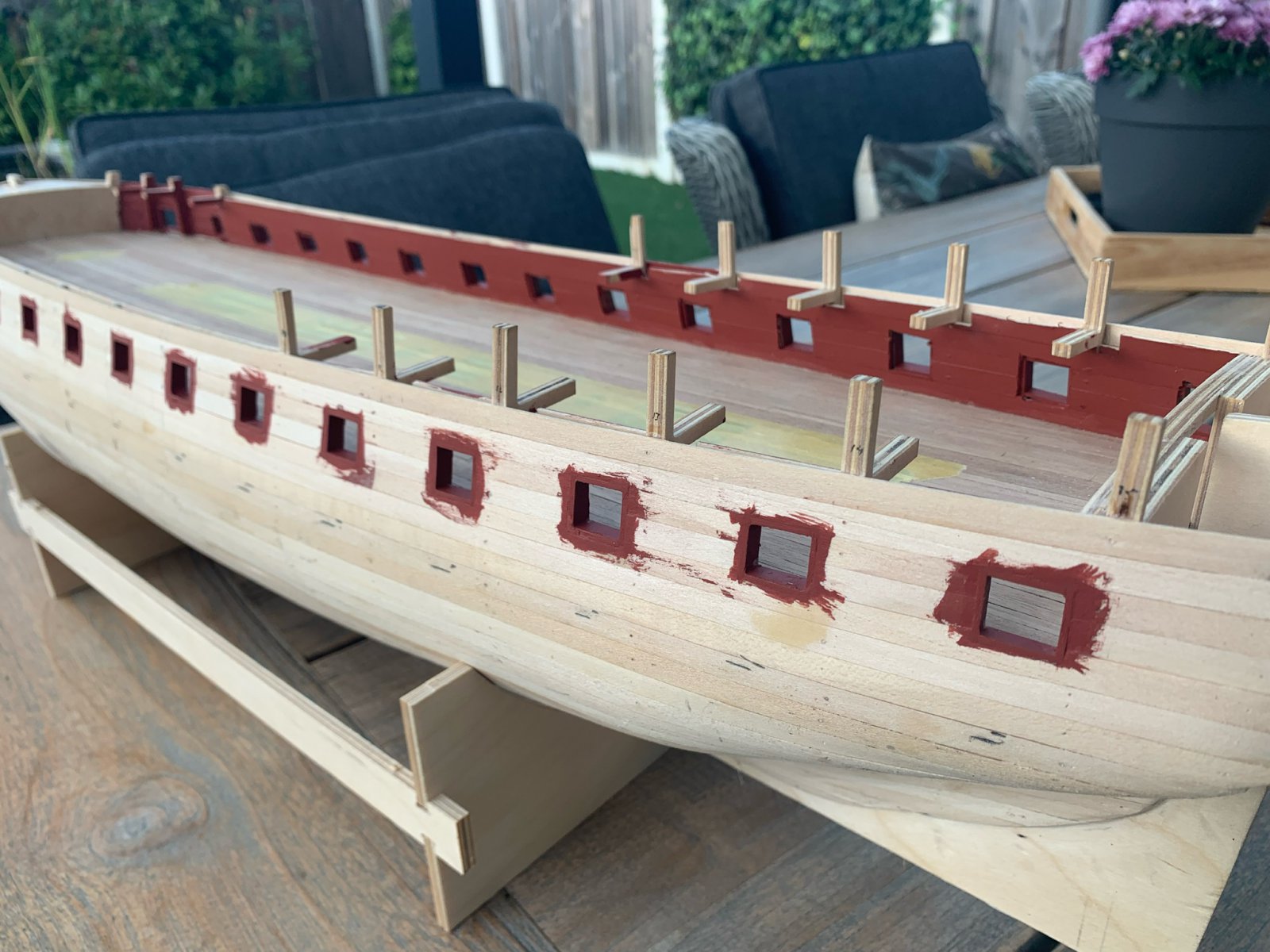

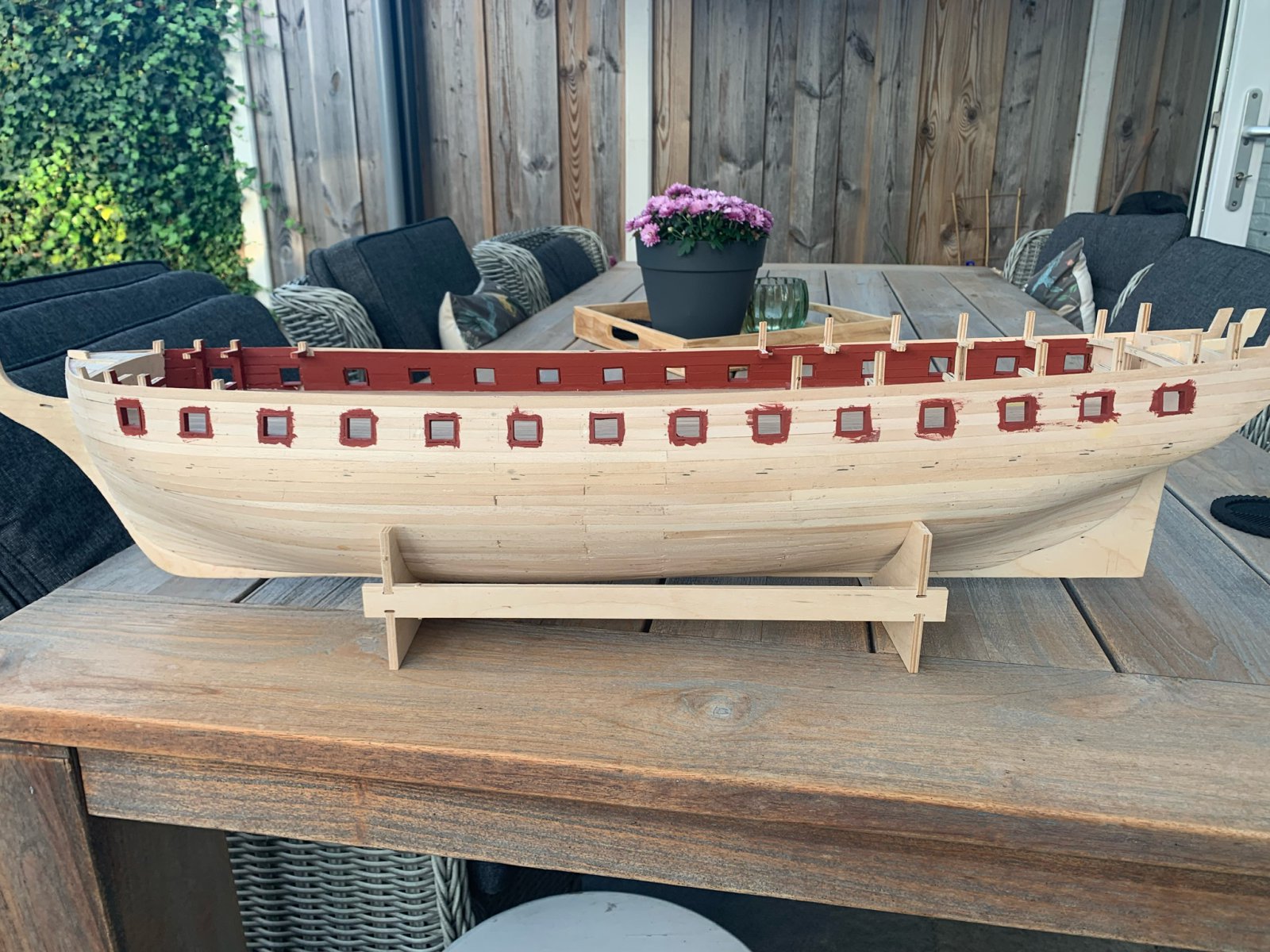

Kleine update: alle geschutpoorten zijn geplaatst. Lastig klusje maar het is klaar, hieronder het behaalde resultaat



Ziet er heel strak uit! Heb je nu nog veel hoogteverschil op het dek?



Die poorten heb je er mooi in zitten Henk



Eduard ik heb nagenoeg geen enkel hoogte verschil in het dek zitten, ik heb een soort van hoogte hulpje gebruikt waardoor alles op dezelfde hoogte zit ten opzichte van het dek, ( scheelt misschien 1/10 mm). Ik denk echter wel dat ik tegen hetzelfde probleem (hoogte) ga lopen zoals jij hebt gehad. Denk ook dat ik weet waardoor dit ontstaat, namelijk in de bouw beschrijving staat een maatvoering van de linde latten van 1,5mm x 5mm voor de eerste beplanking
Deze zitten dus niet in de doos maar een afwijkende maat 1,5mm x6,35mm (meet ik net)
Als je start met het plaatsen van de eerste lat gelijk aan het dek zoals aangegeven dan kom je met de hoogte niet goed uit voor 2 latten geeft dit een totaal verschil van 2,75mm. Dus dit is een materiaal probleempje . Dus, ook ik zal de wielassen van de rolpaarden aan moeten gaan passen.

dank je wel



Baie mooi strakke poorten Henk. Watter rode verf het jij gebruik?



Dat ziet er strak uit Henk



De verf Red Ochre van Admiralty Colours
