    Hallo Marten,

    Nou, dat zie er goed uit zeg, mooie printplaat hoor !!
    Ik ben erg benieuwd hoe het werkt !!

    Laatst bewerkt door een moderator: 16 nov 2015
  2. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.151
    Locatie:
    Den Haag
    Hallo Piet,

    Bedankt voor je compliment ;)

    Hallo Allemaal,

    Ik kwam dit tegen op het net:
    Servo-select lijst

    Dit maakt het makkelijker, om een juiste servo te kunnen vinden.

  3. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.151
    Locatie:
    Den Haag
    Hallo Allemaal,

    Hier maar even een algemeen bericht...
    (daar er regelmatig de vraag per PB werd gesteld, hoe het er voorstaat)
    De bestelde printen vanuit China zijn inmiddels aangekomen :)
    Dit heeft totaal 1,5 maand geduurd, vanaf de besteldag tot aankomst.

    Daar het een algemene print is, met daarop al mijn nieuwe schakelingen...
    Zal ik dit eerst nog moeten verwerken en allemaal op maat moeten zagen/knippen.

    De mensen die al besteld en betaald hebben, die zijn uiteraard als eerste aan de beurt.

    Wordt vervolgt...

  4. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.151
    Locatie:
    Den Haag
    Hallo Allemaal,

    Eindelijk de 1e nieuwe print gesoldeerd vandaag :)

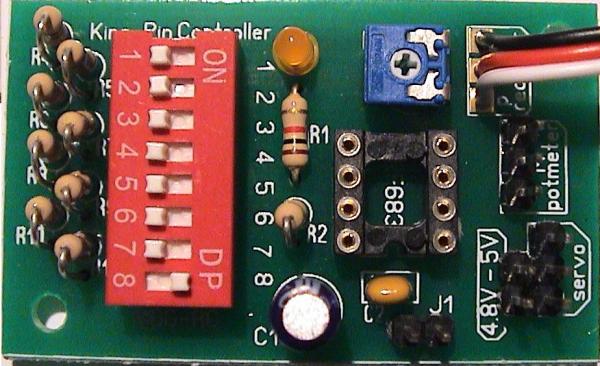

    Hier een foto daarvan:

    [​IMG]
    Deze print gaat overigens naar Italië, van daaruit kreeg ik de eerste bestelling.
    Nu gaat alles op eerlijke volgorde, qua aflevering van deze printen.

    Mijn indruk is in elk geval positief qua print-opbouw.
    Alles past er mooi op.

    Het is mogelijk om alles vanuit één voeding te voeden, mits de voeding maar max 5V is !
    Anders een kleine Ubec van 5V gebruiken en een aparte voeding voor de servo.
    Die J1 (jumper) is er voor, om dit van elkaar te kunnen scheiden.
    Met een Jumper is er één gezamenlijke voeding, die je aansluit op die 4.8V - 5V aansluiting.
    Zonder Jumper krijgt elk deel zijn eigen voeding.
    De controller krijgt zijn voeding dan vanuit de ontvanger/Ubec en de servo via die 4.8V - 5V aansluiting.

    Laatst bewerkt door een moderator: 16 nov 2015
  5. VOLVO FH 16 750

    VOLVO FH 16 750 Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    7.778
    Locatie:
    .

    Hallo Marten,

    Nou de printplaat ziet er mooi uit, mooi compact.

    Ik ben benieuwd hoe het werkt !!

    Succes met de bouw en verkoop van de kingpin besturingssystemen !!

    Als het kingpin besturingssyteem goed werkt wil ik er wel twee van jou kopen.

    Laatst bewerkt door een moderator: 16 nov 2015
  6. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.151
    Locatie:
    Den Haag
    Hoi Piet,

    Hartelijk dank voor je leuke reactie :)

    Uiteraard werkt die goed ;)

    De gebruiksaanwijzing en algemene uitleg zal spoedig online gaan komen.
    Mijn eigen website is nog in aanbouw !
    Daar nu alle printjes binnen zijn gekomen, kan ik daar nu mooi mee verder.

  7. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.151
    Locatie:
    Den Haag
    Hallo Allemaal,

    Hier maar even een update van...
    [​IMG]
    Ik heb er nu bijna 4 klaar, alleen nog de servo-kabel voor de ontvanger.
    Die kabel is niet nodig bij het standaard type, vandaar ;)

    Indien men hem besteld met zender-optie, dan wordt er alsnog een kabel aan gesoldeerd.

    Twee worden er al verstuurd en de andere zijn als voorraad.
    Dus bij deze zijn er nog 2 direct beschikbaar :)

  8. alfisti

    alfisti Guest

    hey daar marten
    ik wil er ook wel een hebben als er nog over is

    gr peter

  9. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.151
    Locatie:
    Den Haag
    Hoi Peter,

    Dat is geen probleem...
    (die 4 printjes op de foto zijn niet de laatste, de rest moet namelijk nog gesoldeerd worden ! :) )

  10. KZuidersma

    KZuidersma

    Lid geworden:
    8 jun 2008
    Berichten:
    171
    hoi marten

    mooi print geworden..
    mooi compact die kan ik straks mooi in de trailer weg werken..
    ben benieuwd hoe het straks rijd met de kingpin besturing..

    vr gr klaas

  11. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.151
    Locatie:
    Den Haag
    Hoi Klaas,

    Bedankt voor je compliment :)
    Ze zijn inderdaad mooi compact gebleven.

    Ik stuur je zo even een PB...

  12. jordi

    jordi

    Lid geworden:
    25 feb 2008
    Berichten:
    708
    Locatie:
    nieuwveen
    het werkt erg mooi kan ik jullie melden. heb het gezien bij marten op de club. wel zonder trekker voor de dieplader maar handmatig aansturen ging ook prima!

  13. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.151
    Locatie:
    Den Haag
    Hoi Jordi,

    Bedankt voor je positieve aanvulling ;)

    En ja, je was ook één van de 1e personen die het toen al kon bezichtigen :)
    Het werkt na mijn mening zeer goed en door die DIP-switches is het nu zeer makkelijk te programmeren/corrigeren.
    Alles is los van elkaar en direct toegankelijk.

    Bovenstaande 4 printen zijn inmiddels klaar voor verzending.
    Voor de volgende reeks wil ik eerst wachten op men andere componenten.
    Dit maakt het solderen wat makkelijker :)
    Zodra er weer een paar op voorraad zijn, dan zal ik dat melden...

  14. derf

    derf

    Lid geworden:
    7 jul 2008
    Berichten:
    29
    Locatie:
    Baal , Belgie
    Hallo Marten
    Ge hebt een PB
    groeten

  15. scaniarie

    scaniarie

    Lid geworden:
    20 jun 2009
    Berichten:
    43
    Locatie:
    Lelystad,Flevoland
    inbox

    Hallo Marten

    Ik krijg het bericht dat jij te veel berichten in jou inbox dus ik kan niks sturen

    MVG Arie

  16. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.151
    Locatie:
    Den Haag
    Hallo Allemaal,

    Iedereen nog de beste wensen en een goed jaar 2010 gewenst ;)

    Net aan het einde van vorig jaar, heb ik alles nog kunnen verzenden naar diverse van jullie.
    Zodoende vandaag weer even gesoldeerd, om weer een voorraadje te hebben.
    [​IMG]
    Op deze foto zie je nu direct ook de nieuwe weerstanden (donker-geel van kleur en langwerpig)
    Dit is voor mij makkelijker te solderen, dan elke keer van die losse.

    Indien interesse, neem dan a.u.b. contact op via deze weg: MdG-RC-Electronics
    Onderaan deze pagina vind je een E-mail icon.

    Ook zal ik de handleiding één deze dagen eens aanmaken.
    Zolang dat die handleiding er nog niet is, help ik je graag per e-mail/MSN

  17. alfisti

    alfisti Guest

    marten
    ik heb er in iedergeval een besteld via de site dus laat maar koemn als je zover bent en hoe staat het met de umc module

  18. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.151
    Locatie:
    Den Haag
    Hoi Peter,

    Ik heb je een e-mail terug gestuurd hierover... :)
    Voor die USM heb ik ook weer spullen binnen gekregen...

  19. alfisti

    alfisti Guest

    oh he die email heb ik nog niet ontvangen dan vreemd?

  20. marten77

    marten77

    Lid geworden:
    22 jul 2007
    Berichten:
    2.151
    Locatie:
    Den Haag
    Hallo Allemaal,

    Uiteraard wil ik dit zelf ook gaan gebruiken natuurlijk :)

    Ik had vorig jaar al een semi-dieplader van iemand overgenomen en daar zitten nu nog starre assen onder.
    Nu ben ik maar even aan het tekenen gegaan, met dit als resultaat:
    [​IMG]
    De onderste is er even als indicatie, als de as in zijn stuur-stand staat.
    De maximale hoek van de achterste as, is ongeveer 55° van de binnenste fusee.
    (of dat die hoek ook mechanisch haalbaar/nodig is, geen idee)
    De bovenste as zit overigens aan de kant van de truck.

    Ook is duidelijk te zien, dat de stuurstangen tussen de fusees allemaal een aparte lengte hebben.
    Dit heeft te maken met de juiste uitslagen, zodat het verscheel tussen beide fusees van die as kloppend blijft.
    Edit: hier een afbeelding, hoe dat die posities zijn bepaald:
    [​IMG]

    Het voordeel van het uittekenen; is o.a. dat ik dadelijk de stuurstangen alvast op de juiste lengte kan maken.
    Alleen de 2 stuurstangen van "as naar as" zal handmatig bepaald moeten worden.

    Hier ook mijn opstelling voor de KingPin:
    [​IMG]
    Meest linker tekening is het zij-aanzicht en die andere 2 zijn boven-aanzicht.

    De groene schijf is het deel wat draait om een messing-bus...
    Hiervoor gebruik ik een enkelzijdige printplaat, i.v.m. de mogelijkheid om erop te kunnen solderen.
    Daarop komt o.a. een stukje messing U-profiel en daarop zit een kogelkop bevestigd...
    Middels een stuurstang wordt de draaiende beweging omgezet naar een schuivende beweging...
    Het lichtgrijze onderaan is een schuif-potmeter, deze zit direct met die stuurstang verbonden.
    Op de groene schijf komt ook het deel van de wig, ook deze kan daarop worden gesoldeerd.
    Dit zal een stukje messing L-profiel worden, met daarop een montage mogelijkheid voor de wig.
    Het lange deel van die L-profiel, steekt door die gevreesde gleuf...
    Hieraan zit dan de wig bevestigt...
    Die wig valt dan uiteindelijk in de V-vorm van de schotel en zorgt daardoor dat de groene schijf meedraait.

    Het voordeel van deze opstelling is o.a., dat er kan worden gewisseld tussen diverse KingPins van diverse merken. (tamiya/wedico enz...)
    Ook de wig wordt demontabel gemaakt, zodat deze ook verwisseld kan worden.

    Zodra de ombouw van start gaat, open ik daarvoor een aparte topic...

    Laatst bewerkt: 5 jan 2010
