Lasercut Grumman Goose prototype

Discussie in 'Vliegende schaalmodellen' gestart door Bart83, 3 jun 2014.

  1. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.806
    Locatie:
    Sleen
    Hallo medebouwers ,

    Achter de schermen ben ik enige tijd bezig geweest met het ontwerp van een Grumman Goose. Vandaag zijn de prachtige door Gary gelaserde onderdelen aangekomen en dat vond ik een mooi moment om het draadje te starten.
    Het model heb ik zo uitgedacht dat het zonder tekening gebouwd word. In plaats daarvan heb ik een bouwbeschrijving zoals bij bv een legobouwdoos gemaakt. De onderdelen vallen met nokjes en sleuven in elkaar waardoor het meteen goed is uitgelijnd.Alle onderdelen hebben het nummer ingegraveerd welke in de handleiding is aangegeven met daarbij het nummer van het plankje waar het onderdeel zich bevind. De Goose heeft een spanwijdte van 2 meter. Hier enkele plaatjes en uitleg over het ontwerp en wat foto's van de kit ;

    De Goose in het schema gebruikt door Catalina Seaplanes

    [​IMG]

    [​IMG]

    Het schema dat Gary gaat gebruiken
    [​IMG]
    [​IMG]

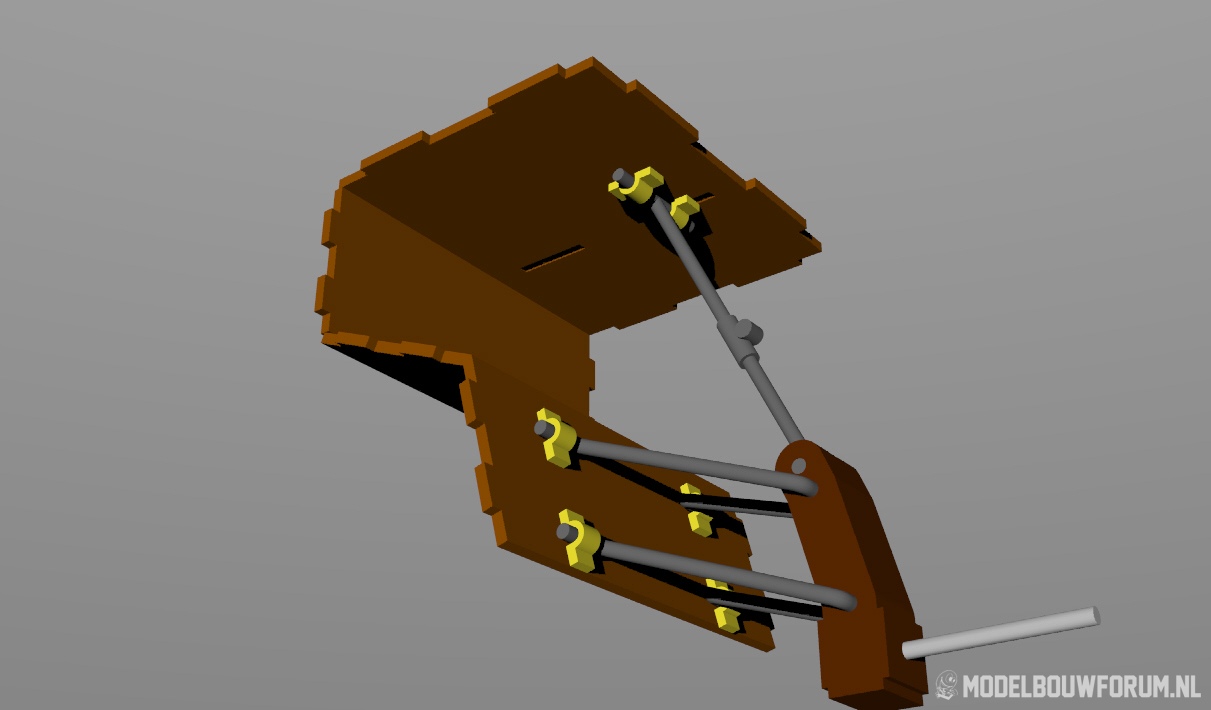

    Het hoofdlandingsgestel
    [​IMG]

    Step vent systeem
    [​IMG]

    Romp constructie
    [​IMG]

    Groot toegangsluik
    [​IMG]

    De romp is deelbaar voor transport
    [​IMG]

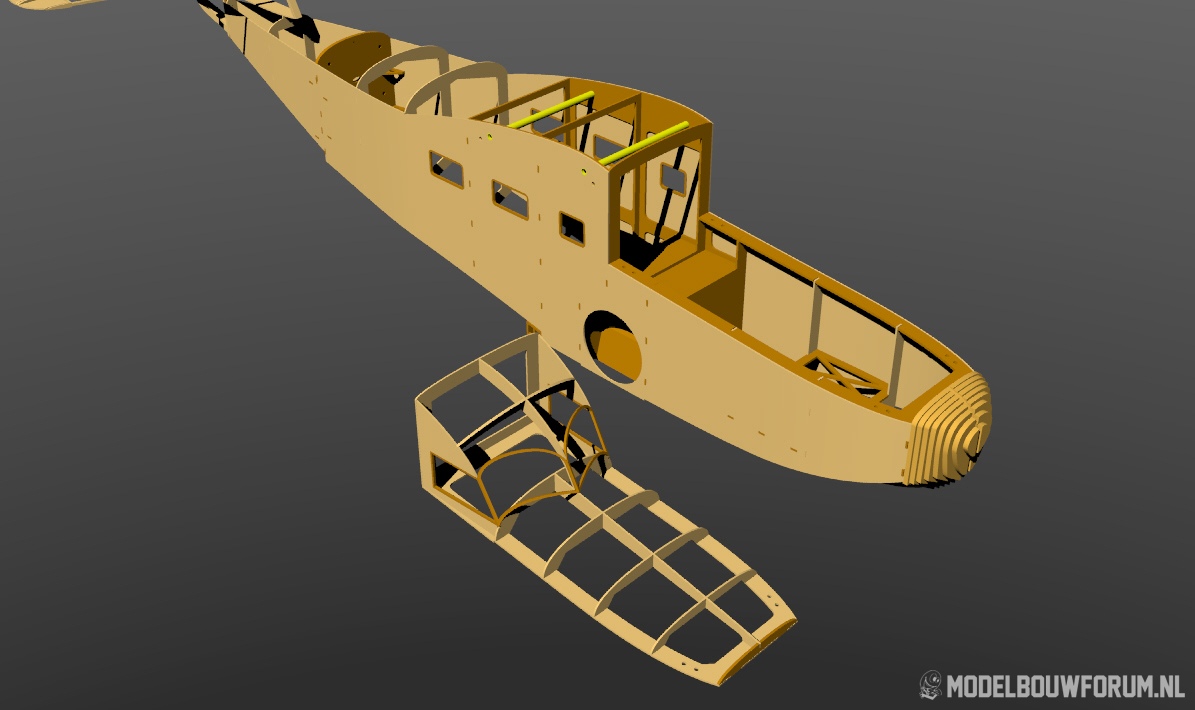

    Complete constructie ( niet beplankt en bespannen )
    [​IMG]

    Enkele pagina's van de bouwbeschrijving , dit is echt ongeloofelijk veel werk geweest.
    De handleiding telt nu 54 pagina's
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]


    Kid in a candy shop :) :) :)

    De ply delen va de kit
    [​IMG]

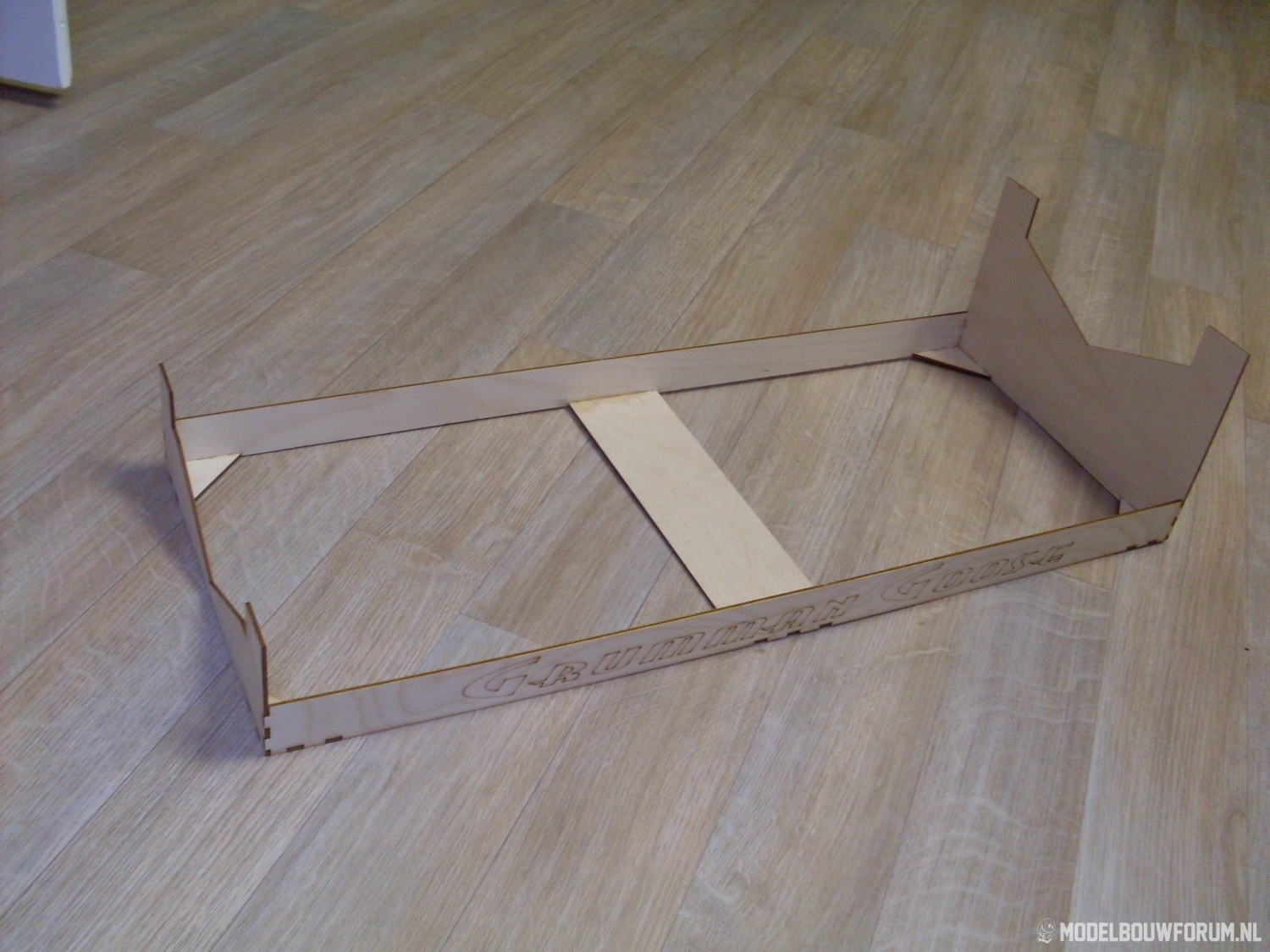

    Zijkanten voor de standaard
    [​IMG]

    Vacuumgevormde dummy stermotoren
    [​IMG]

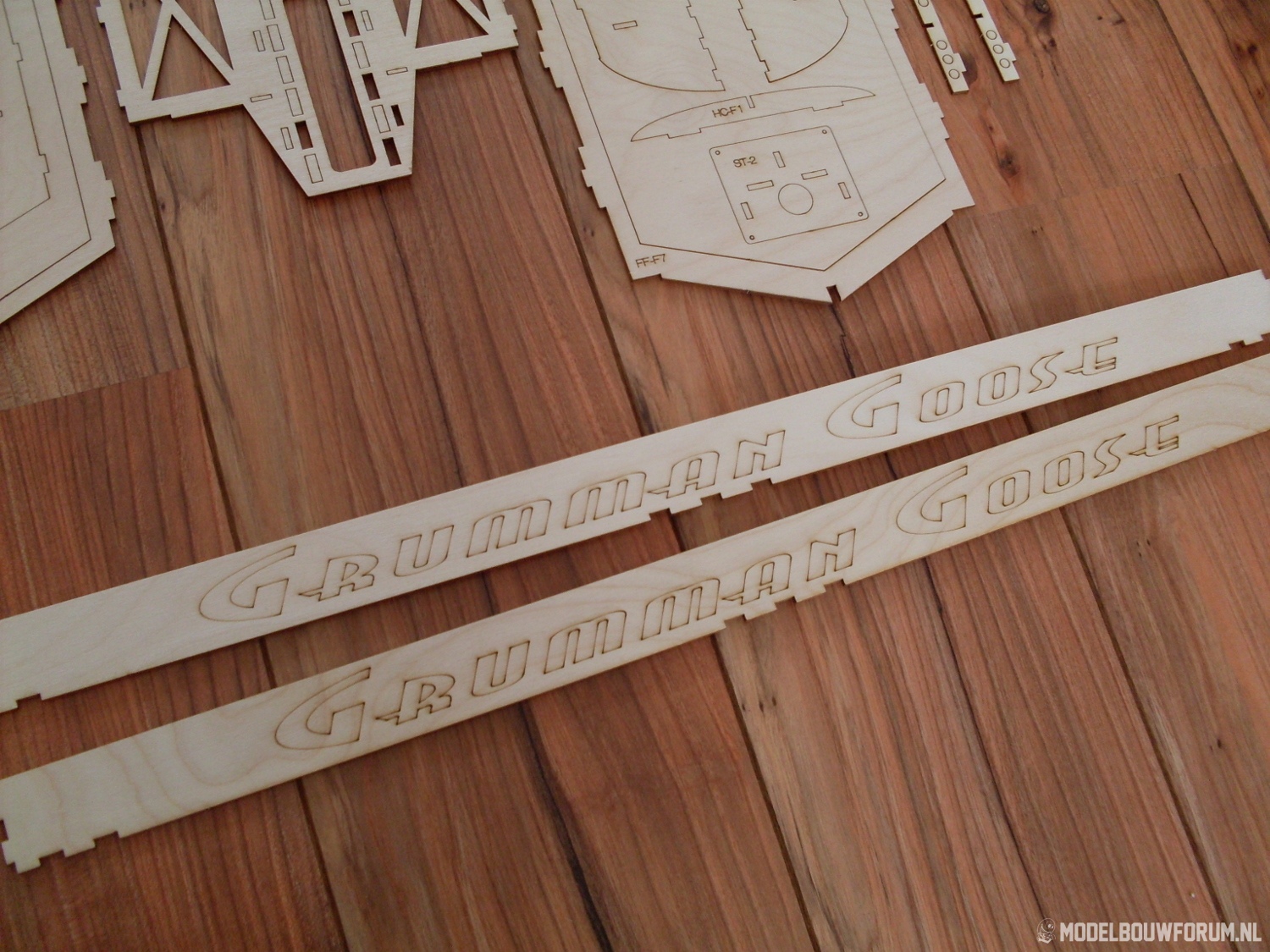

    ply delen
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

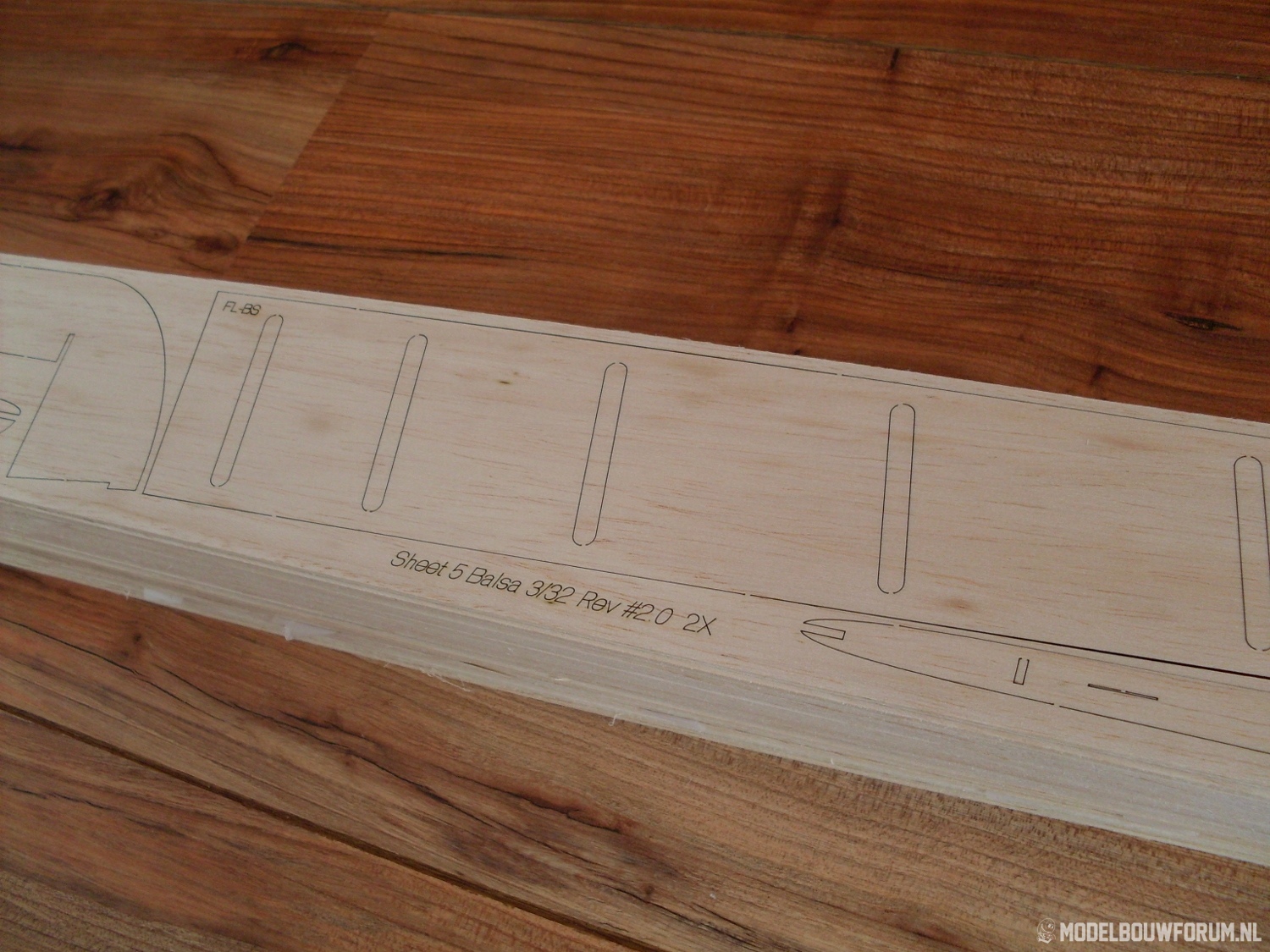

    Balsa
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Linker plankje zijn er elk 2 keer , rechter elk één keer
    [​IMG]

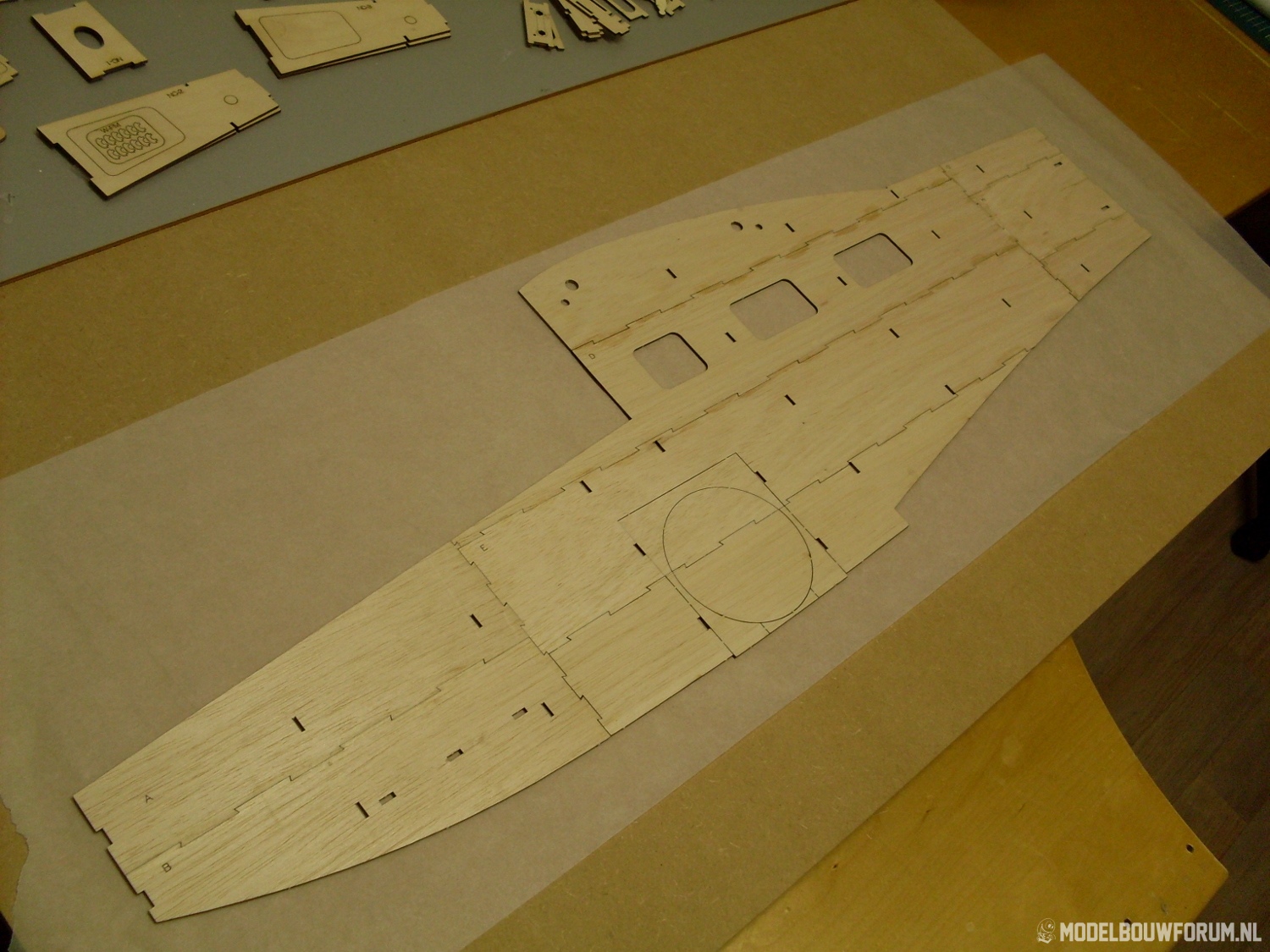

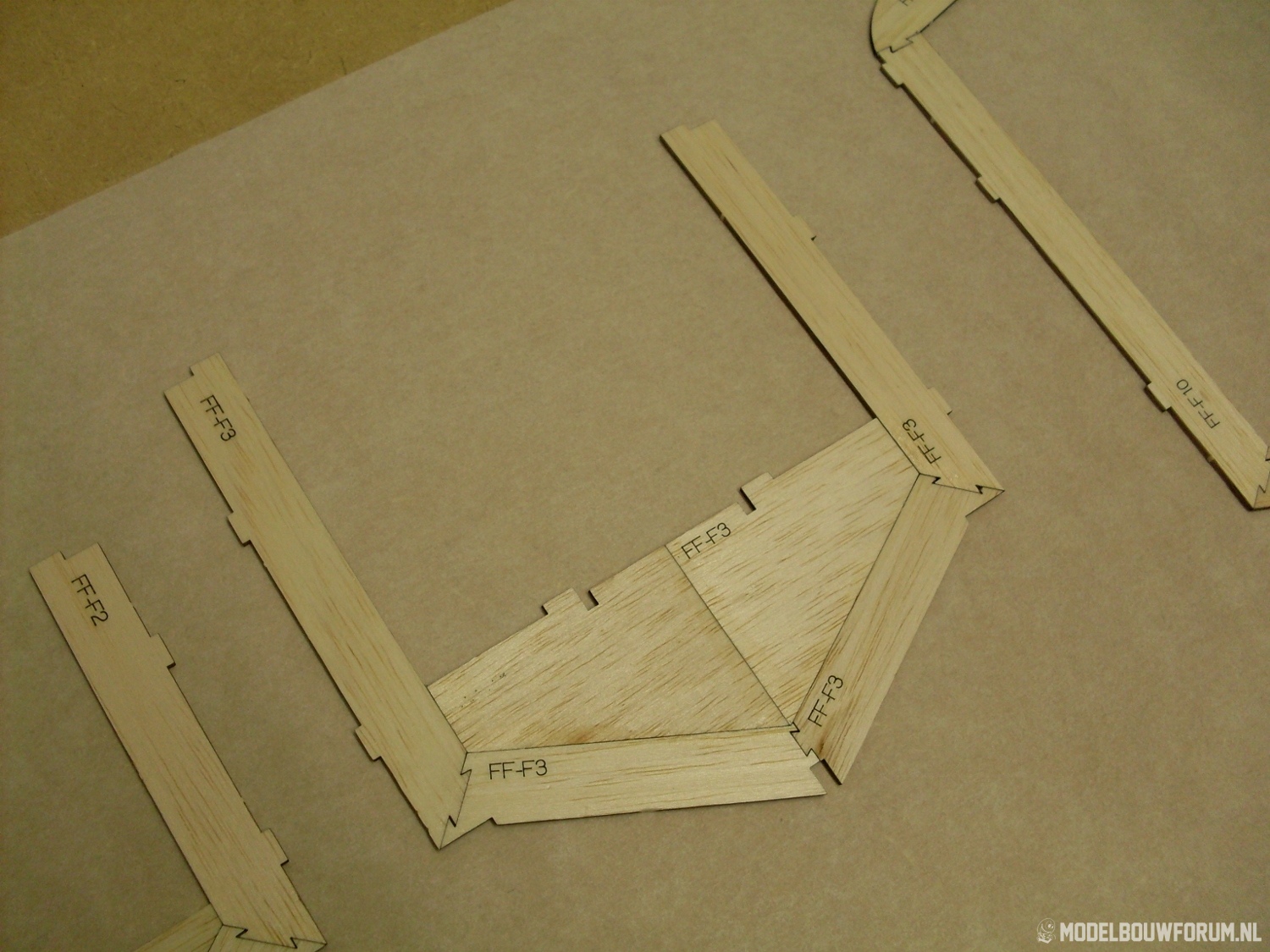

    Pre-cut strip plankjes , hierover later meer.
    [​IMG]

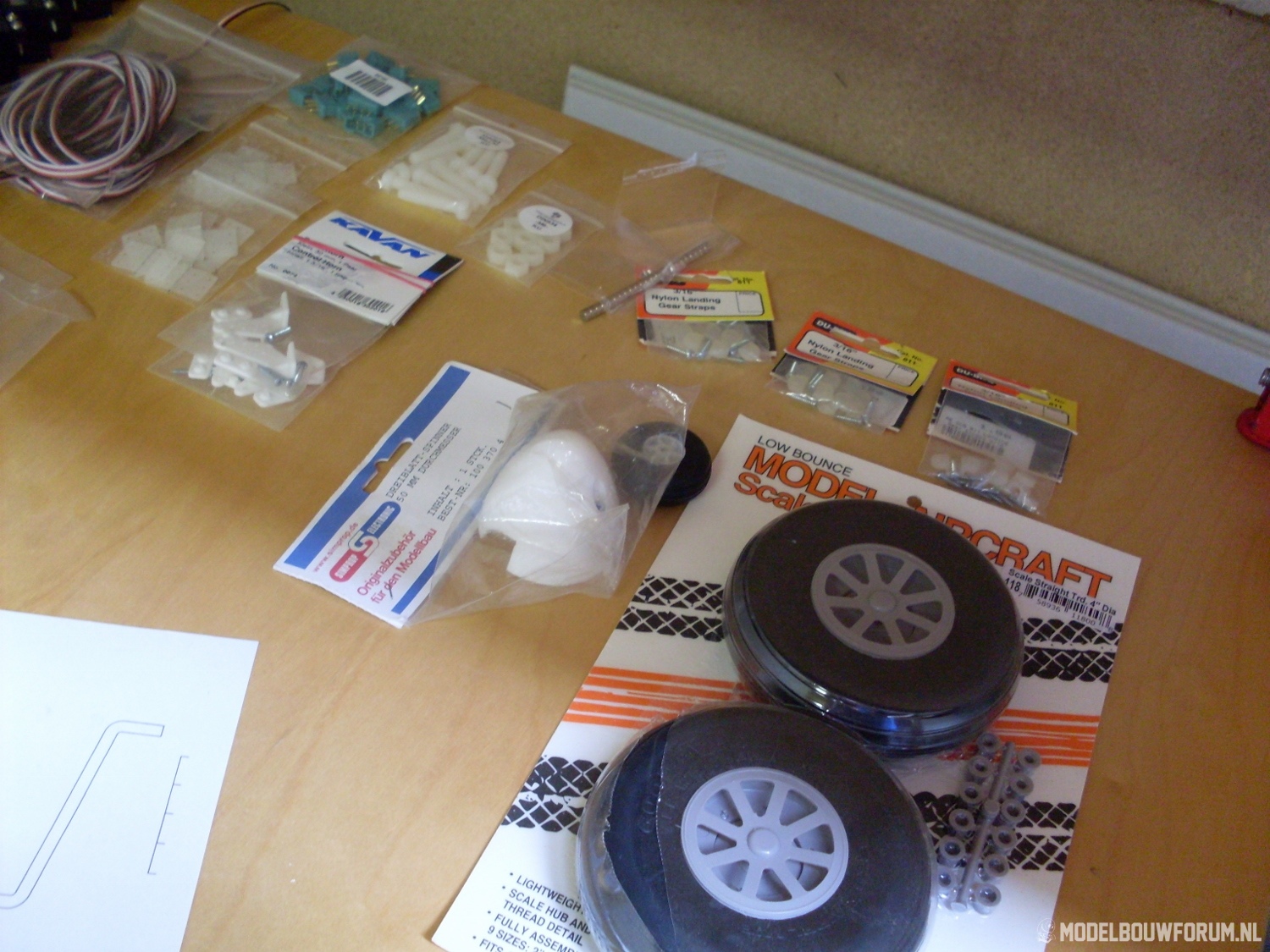

    Wat detail foto's :
    [​IMG]

    [​IMG]

    [​IMG]

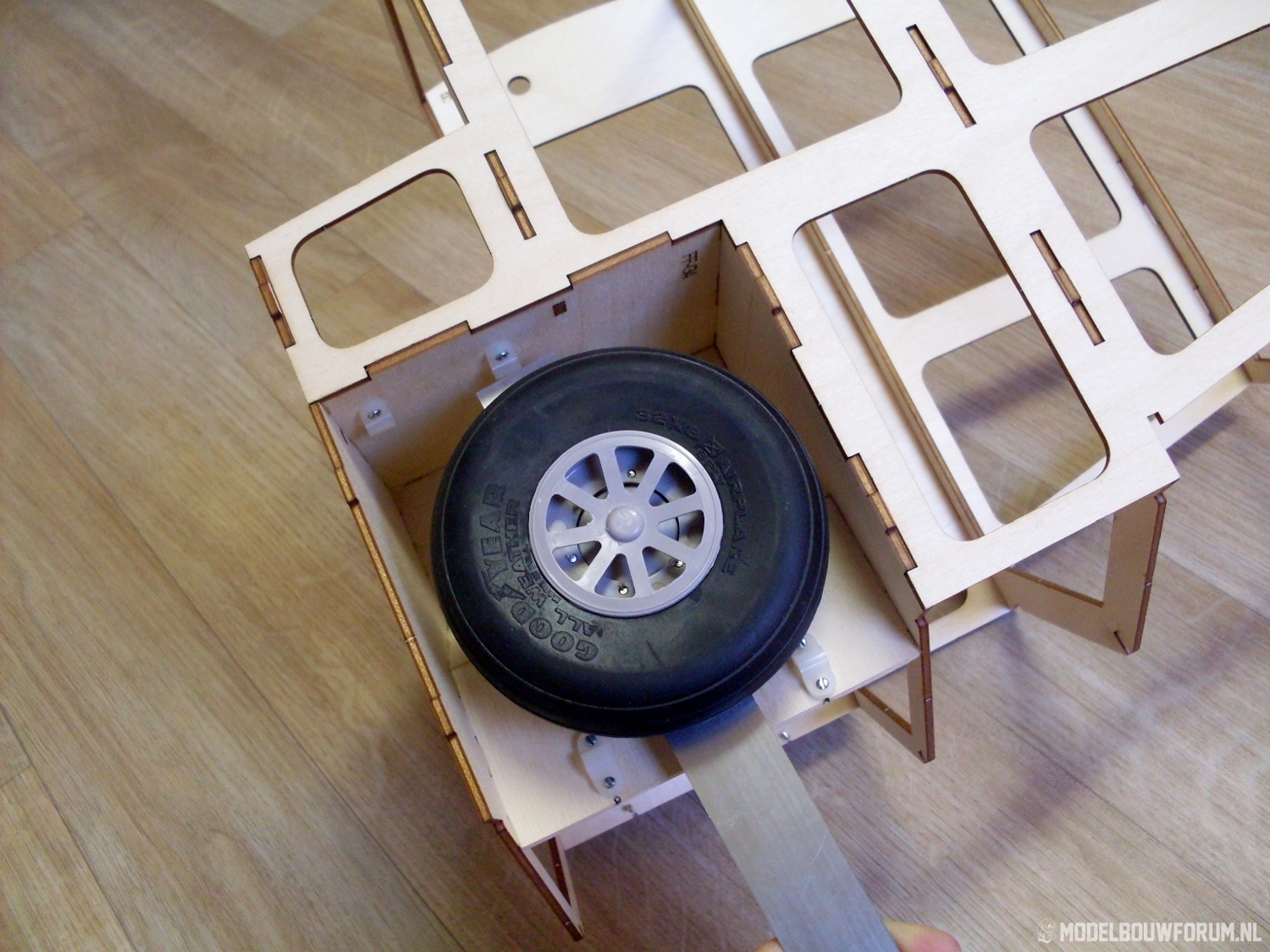

    Robart wielen
    [​IMG]

    [​IMG]

    past aardig toch ?
    [​IMG]

    Wortelrib
    [​IMG]

    Voorgesneden schroefgaten voor de landingsgestel beugels
    [​IMG]

    [​IMG]

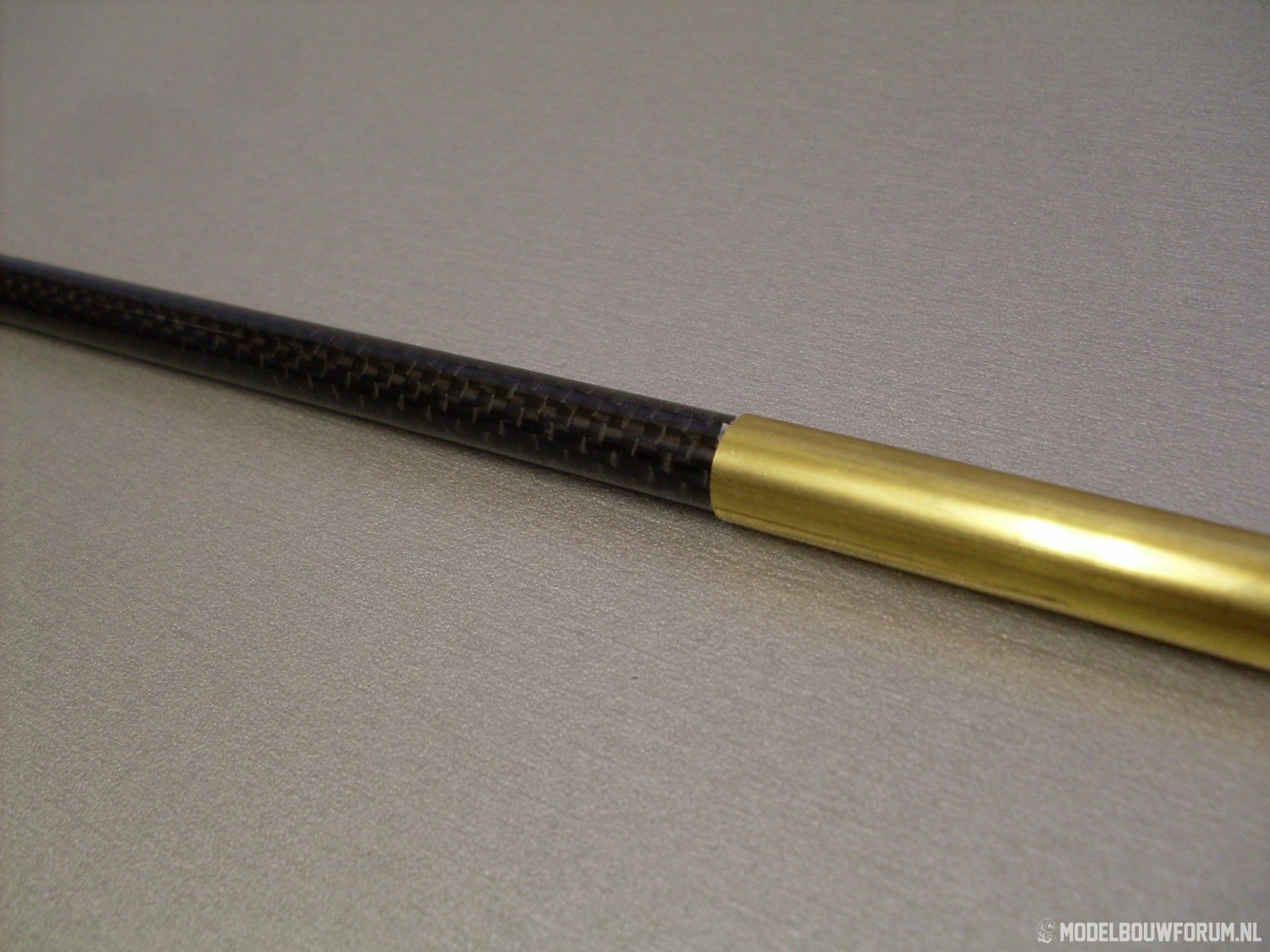

    De vleugelverbinders
    [​IMG]



    Ik zal proberen de komende tijd regelmatig een update te plaatsen.



    Mvg,

    Bart

    Laatst bewerkt door een moderator: 14 okt 2014
    Edwin Lievaart vindt dit leuk.
  2. Berto

    Berto Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.332
    Locatie:
    Zeewolde, RemoteJets.com / Modelbouwsticker.nl
    Gewoonweg weer een schitterend project :worship:

  3. Paul.M

    Paul.M

    Lid geworden:
    30 jun 2011
    Berichten:
    132
    Locatie:
    Nederland
    Geweldig Bart :cool:

    Subscribed !

    Paul

  4. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.375
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Dat kan nog makkelijker dan door plaatsen van een berichtje Paul, met 1 klik:
    Tweede horizontale blauwe balk boven discussie
    -> discusssietools
    -> abonneren op deze discussie

  5. Berto

    Berto Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.332
    Locatie:
    Zeewolde, RemoteJets.com / Modelbouwsticker.nl
    Tja, maar dan weet Bart niet dat we ook meelezen.
    Nu weet ie zeker dat personen hem volgen en hij het dus niet voor zich zelf doet ;-)

  6. Ton van Munsteren

    Ton van Munsteren The First Aviators Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    5.110
    Locatie:
    Dordrecht
    Dank voor het linkje Bart , is weer een beauty en gelijk een Abo dus lekker meekijken.

    Ton

  7. jetpropdlx

    jetpropdlx

    Lid geworden:
    10 jun 2004
    Berichten:
    2.622
    Locatie:
    Maasmechelen/Hapert/EBZW
    bij deze nog een volger die in stilte van de zijlijn zal toekijken.
    Heb de Goose altijd al een altijd al "iets" speciaals gevonden
    succes met de bouw

  8. MicropropSport

    MicropropSport Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    10.807
    Locatie:
    Odoorn, Drenthe
    Dulleme!... wat maak je dat doordacht en mooi! Weer een volger er bij!

  9. ramses

    ramses Vriend van modelbouwforum.nl The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.743
    Locatie:
    Heeze
    .
    Jaaaaaaa, daar is het bouwdraadje!!! :banana:

    Had een tijdje geleden al een sneak-preview, echt een prachtige kist!!
    Dit wordt weer genieten, ik blijf het volgen.
    Veel bouwplezier!

    Groeten, Ramses

  10. roberthabraken

    roberthabraken

    Lid geworden:
    18 apr 2012
    Berichten:
    697
    Locatie:
    Tilburg, Nederland
    Wow! Erg mooi uitgewerkt design en dito handleiding. Ga ik met plezier volgen!

  11. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.292
    Locatie:
    Haarlem
    Wat een prachtig project weer van je Bart :worship:
    Heel mooi tekenwerk ook weer :yes:.
    Prachtig al die waterkisten, wat gebruik jij nu om het balsa/triplex waterbestendig te maken, G4?
    En maak jij de gehele binnen constructie eigenlijk ook waterbestendig?, kan me voorstellen dat je dan een aardige gewichtstoename krijgt.

    Groeten en succes met de bouw, Ralf

  12. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.806
    Locatie:
    Sleen
    Bedankt voor de geweldige reacties heren ! erg leuk.

    @ Ron , Berto heeft een zéér goed punt , het is leuk om te lezen dat iemand het gaat volgen. Simpel de abboknop indrukken maakt het forum een stuk stiller en idd dan weet ik niet dat er interesse voor is.

    @ Ralf , De omderkant word voorzien van een laagje glasdoek icm PS100. ik zal aan de binnenzijde een laag pu lak oid spuiten voor het geval er water inkomt. Bij mijn empire vliegboot het ik het hout aan de binnenzijde niet behandelt. Hier is nog nooit water ingekomen.

    Mvg,

    Bart

  13. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.375
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Zeker :) Bij 1-2 maandelijkse aankondigingsdraadjes als Ampeer online en RCSoaring Digest (niet alleen zweven) plaats ik daarom elke keer het aantal keren dat er gelezen is. Zou dat getal te laag naar mijn zin worden dan zou ik er mee stoppen. Niet iets wat ik adviseer voor dit draadje, dan blijf je aan de gang.

  14. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.806
    Locatie:
    Sleen
    Ondanks de nachtdienst vandaag toch even iets gedaan aan de Goose.



    De standaard
    [​IMG]

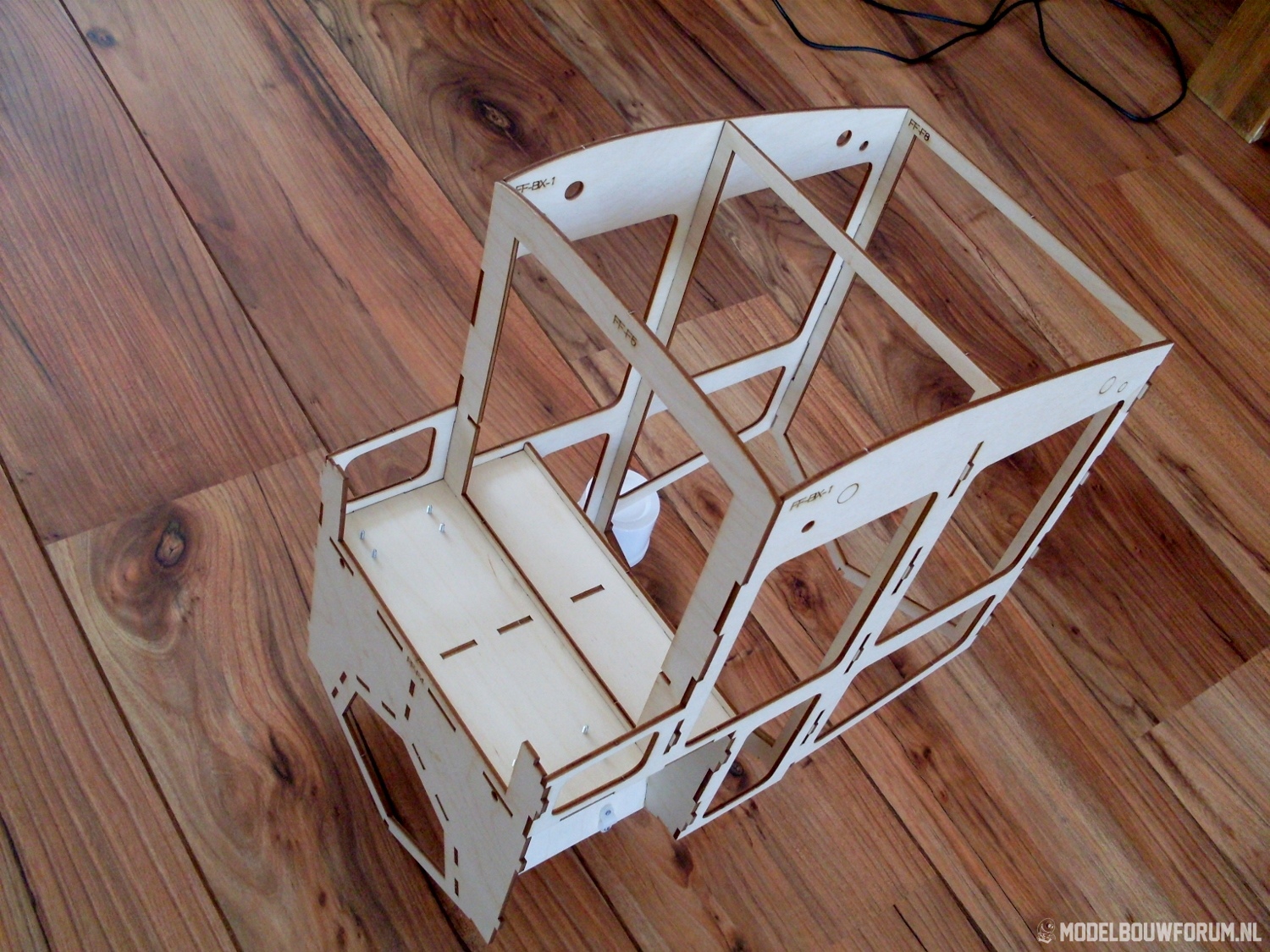

    Begin van het triplex midden boxframe van de romp
    [​IMG]

    Met een kleine schroevendraaier worden de stukjes hout eruit gehaald
    [​IMG]

    Ik heb de brugjes zo klein gehouden dat je zonder moeite uit het frame komen
    [​IMG]

    De voorgelaserde gaten
    [​IMG]

    [​IMG]

    [​IMG]

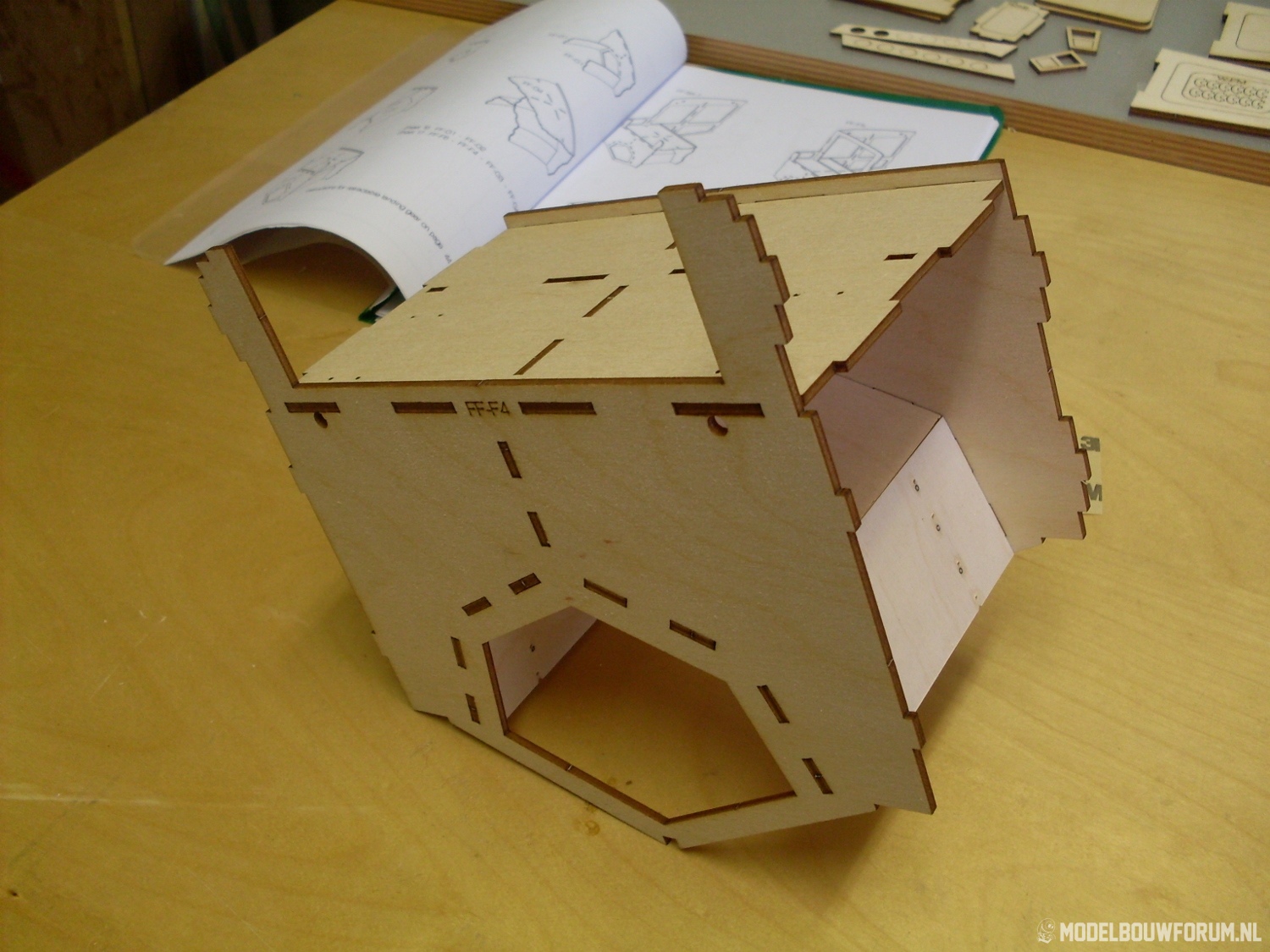

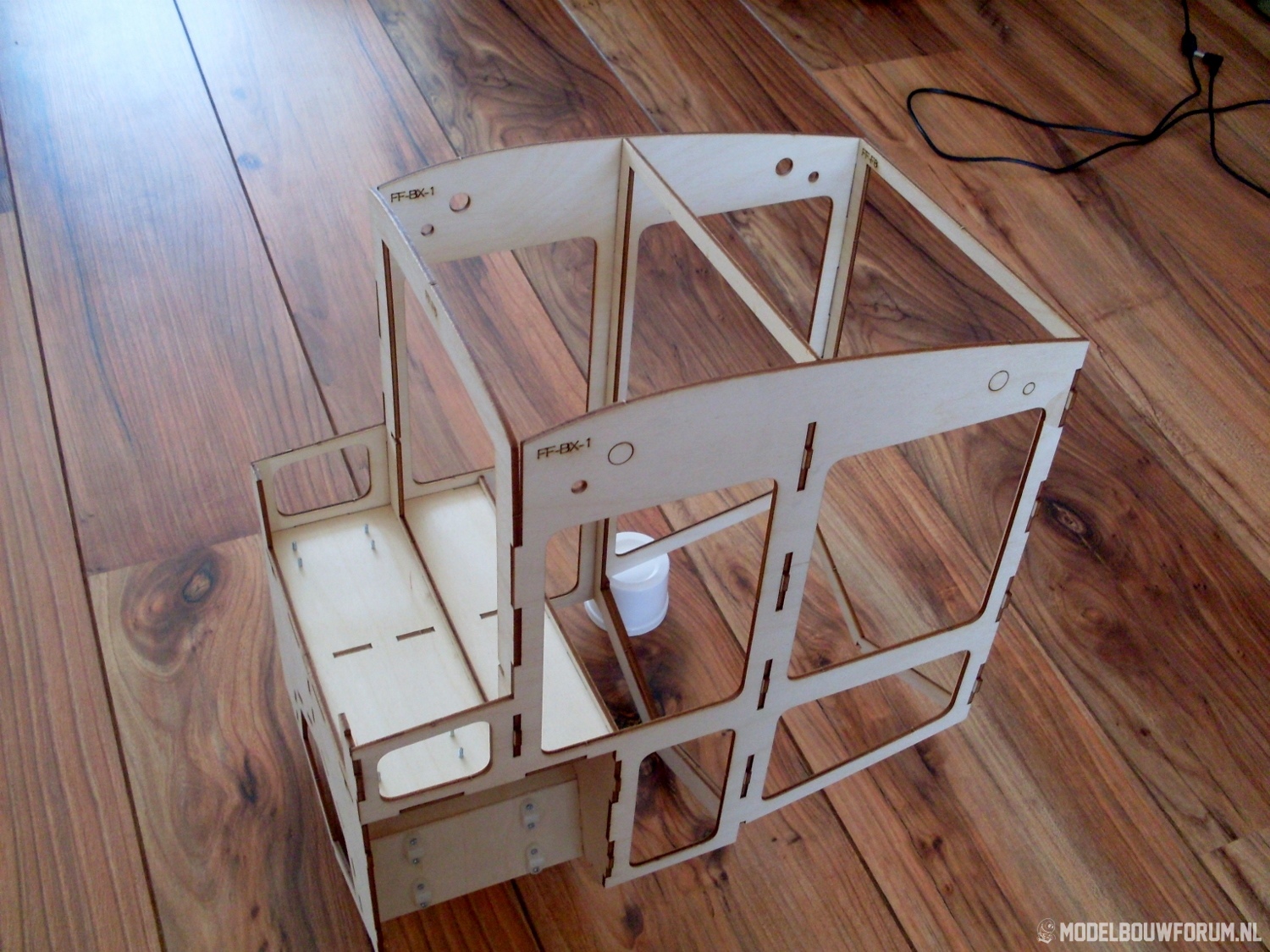

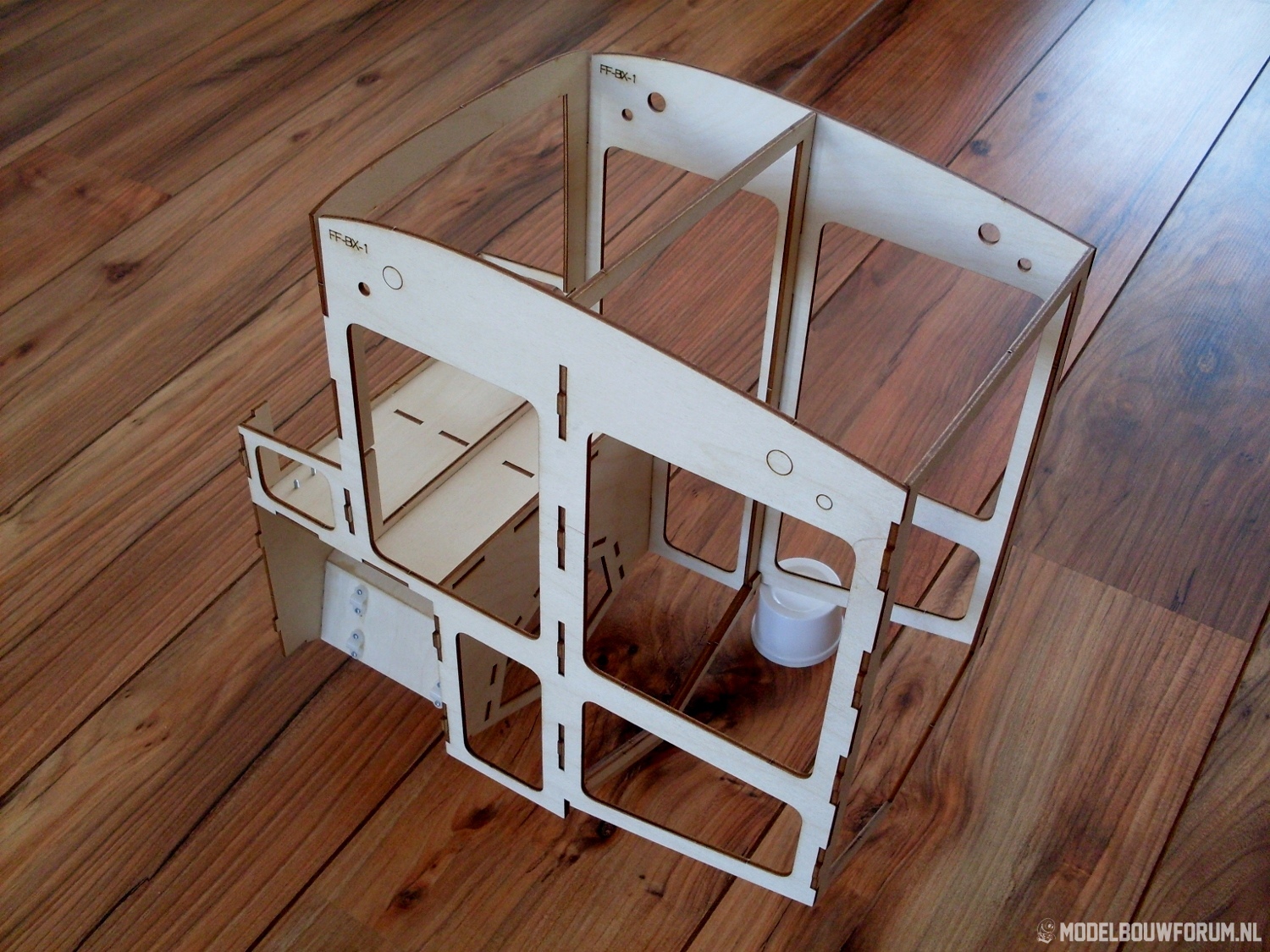

    Boxframe , zonder lijm in elkaar gezet om de passing te checken.
    [​IMG]

    [​IMG]

    [​IMG]

    Mvg,

    Bart

  15. Edwin Lievaart

    Edwin Lievaart

    Lid geworden:
    30 jun 2006
    Berichten:
    1.312
    Locatie:
    Rutten
    Prachtig werk weer Bart!!!


    Nu kan ik zeggen dat ik je ga volgen hier door te zeggen abbootje ma da hoef nie hé :D

  16. Gerard VLC

    Gerard VLC

    Lid geworden:
    8 mrt 2009
    Berichten:
    636
    Locatie:
    Veendam
    Mag ik even zeggen dat je dat echt mooi ontworpen hebt.
    Ik lees al jouw draadjes mee Bart, erg leuk en ik sta soms figuurlijk te watertanden :D

    Je steekt een enorme hoeveelheid tijd in het ontwerp en dan rijst bij mij de vraag, verkoop je ook bouwkits? Naar mijn mening is daar wel een markt voor.

    Ga vooral zo door met het maken van al dat moois.

  17. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.806
    Locatie:
    Sleen
    @ Edwin & Gerard , bedankt ! leuk dat jullie ook meelezen.

    Het ontwerpen van de Goose heeft inderdaad erg veel tijd gekost maar het was heel erg leuk om te doen. Ik heb het zo getekend dat hij erg makkelijk is om te bouwen. Het is dan ook een stand-off scale model en niet zozeer een 100% nauwkeurig model zoals de Dornier Do24. Het is de bedoeling dat er uiteindelijk een kit van de Goose beschikbaar komt , eerst maar eens kijken hoe het gaat vliegen ( en varen ).

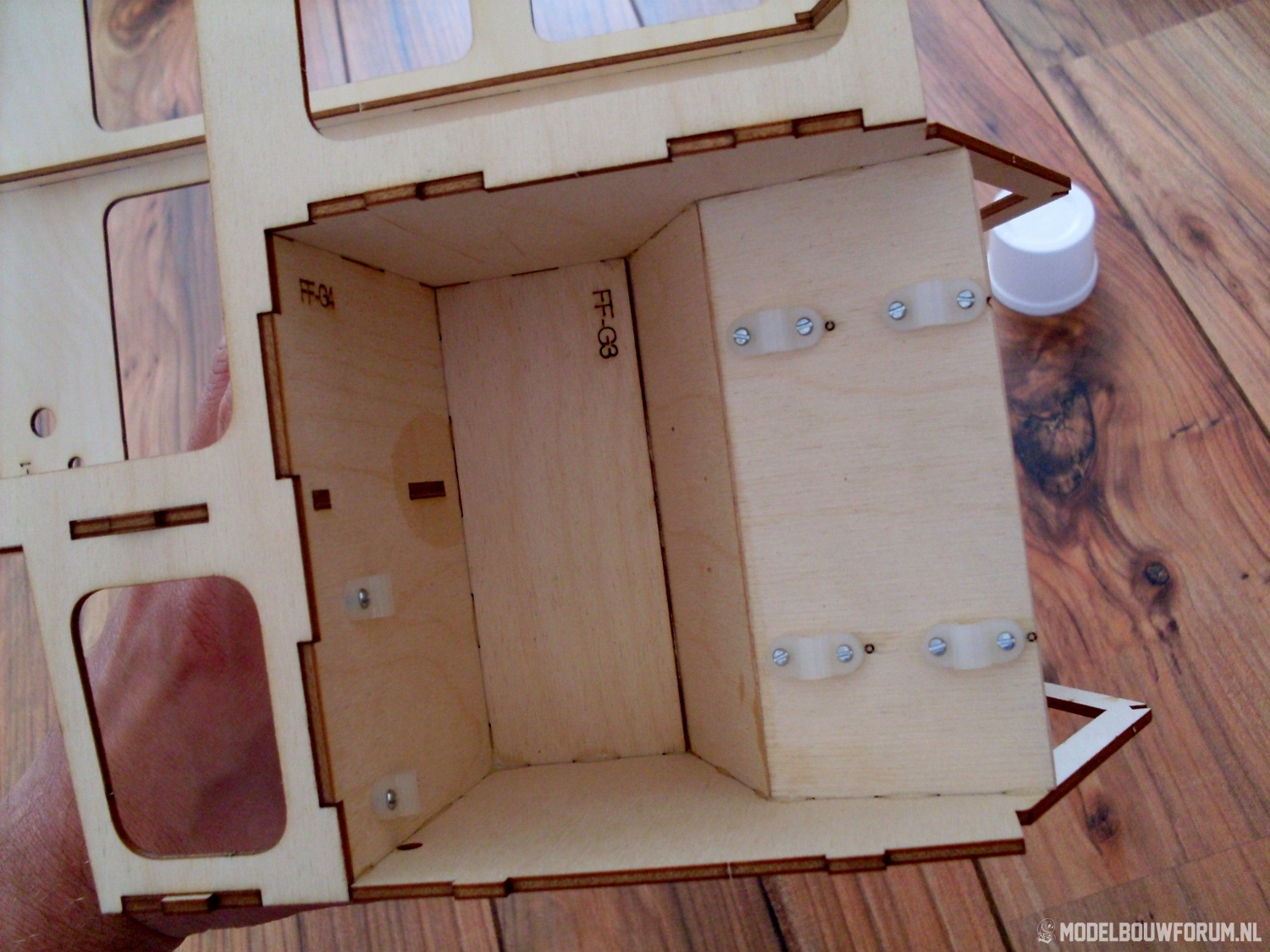

    Vandaag even de rest van de ''box'' gepast en de du-bro gearstraps geplaatst.


    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]


    Genoeg ruimte om de vleugel bouten aan te draaien dacht ik zo . . .
    [​IMG]

    [​IMG]


    De komende dagen zal ik even niets posten omdat ik morgen naar Hamburg vertrek voor de Roparun. Volgende week weer verder.

    Mvg,

    Bart

    Laatst bewerkt: 5 jun 2014
  18. rijoli

    rijoli

    Lid geworden:
    8 sep 2010
    Berichten:
    114
    Locatie:
    Terneuzen
    Is weer schitterend getekend Bart. Ik ga deze beschrijving weer met veel plezier volgen.
    Succes met de bouw.
    gr.
    Richard.

  19. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.806
    Locatie:
    Sleen
    @ Richard , bedank en leuk om te lezen dat je het verslag gaat volgen.

    Zo inmiddels weer een beetje bijgekomen van de Roparun dus tijd om weer wat aan de Goose te doen. Ik heb de spanten voor het voorste rompdeel en één zijkant in elkaar gezet. Verder het triplex framewerk verlijmd.

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Mvg,

    Bart

  20. jef

    jef The First Aviators

    Lid geworden:
    14 jan 2011
    Berichten:
    1.606
    Locatie:
    Hulshout België
    Zéééééér mooi Bart , je hebt er nog een volger bij :D
    Wat voor tekenprogramma gebruik je ?

    Groeten Jef
