    Ik zit de laatste tijd meer op het Zweefvlieg-forum dan hier, maar liep net even de draadjes hier langs en wat zie ik nou . . . 8O

    Jij bent toch wel een beetje de 'baas' aan het worden hier, als het om het ontwerpen van CAD-CNC-cut modellen gaat! :p

    Ongelooflijk. :eek:

    Weet je al wat je volgende project wordt? (Is?) :)

    (Ik heb eventueel nog wel een suggestie. ;))


    jan.

  2. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Bedankt Jan !

    Volgend project ? . . . voorlopig even genoeg te doen , Goose , Empire#2 en de Do24. .

    Ik heb wel zat ideën natuurlijk maar ik ben beniewed wat jou suggestie is.

    Mvg,

    Bart

  3. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
  4. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    De Goose wordt mooi Bart, goed doordachte constructie!

    Groeten, Ramses

  5. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    @ Henri , . . . . je zit er héééééééél dicht bij ;) Het volgende dat ik tekenen ( zelf nog lang niet bouwen ) zal er er één van Sirkosky worden.

    @ Ramses , thanks !!

    Mvg,

    Bart

  6. Henri Kaper

    Henri Kaper verslagschrijvers

    Lid geworden:
    25 nov 2006
    Berichten:
    3.238
    Locatie:
    Den Haag
    Oh leuk, een trivia! :D

    Ja, Russisch is een pittige taal. ;)

  7. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Een Sikorsky S-43 . . . . .

    Вы можете обойти изображение Gellukig сегодня с помощью этого интернет-перевода машины все легко читать и писать !

    С уважением ,

    Bart

    vleugelmoer78 vindt dit leuk.
  8. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen

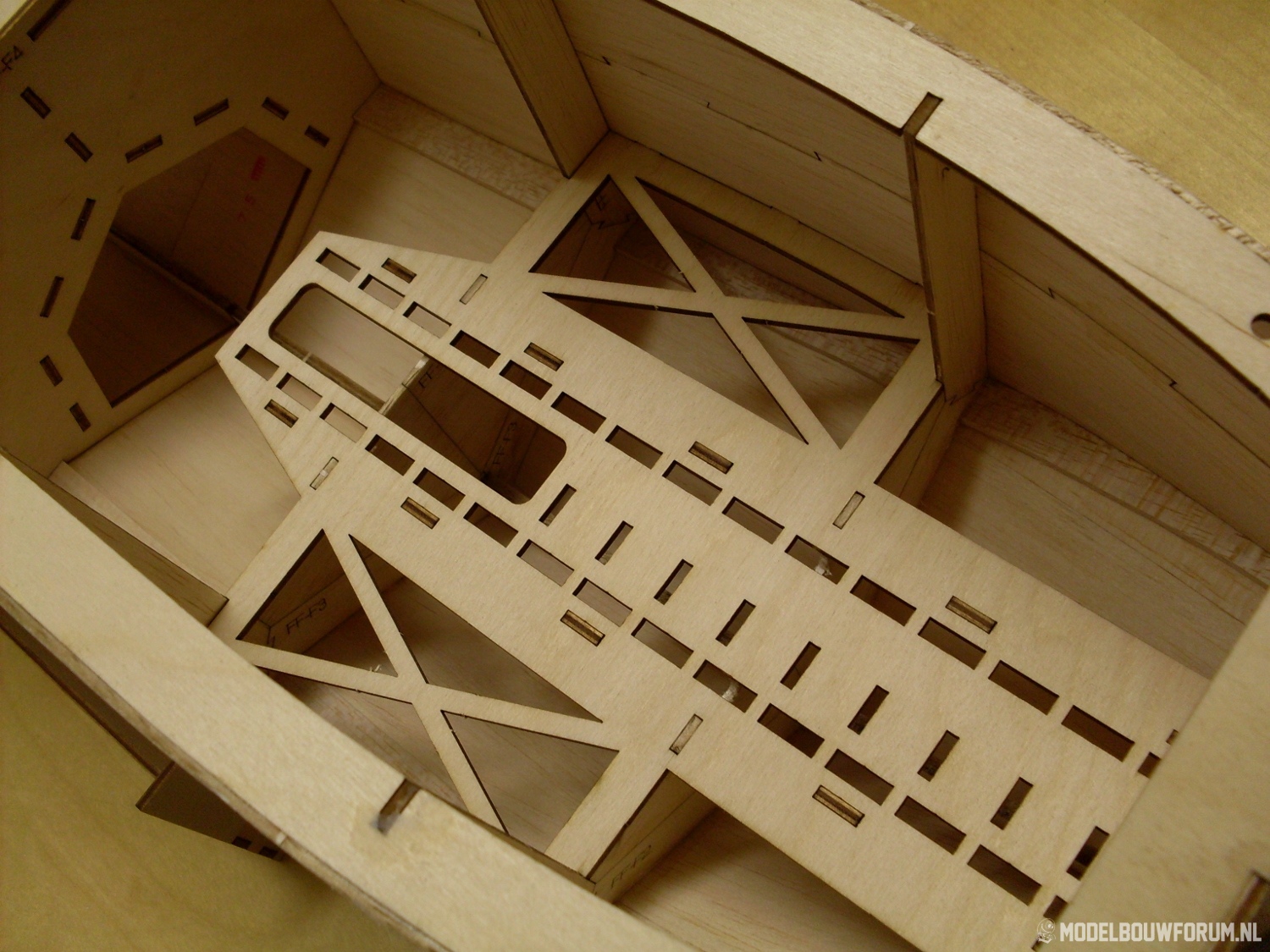

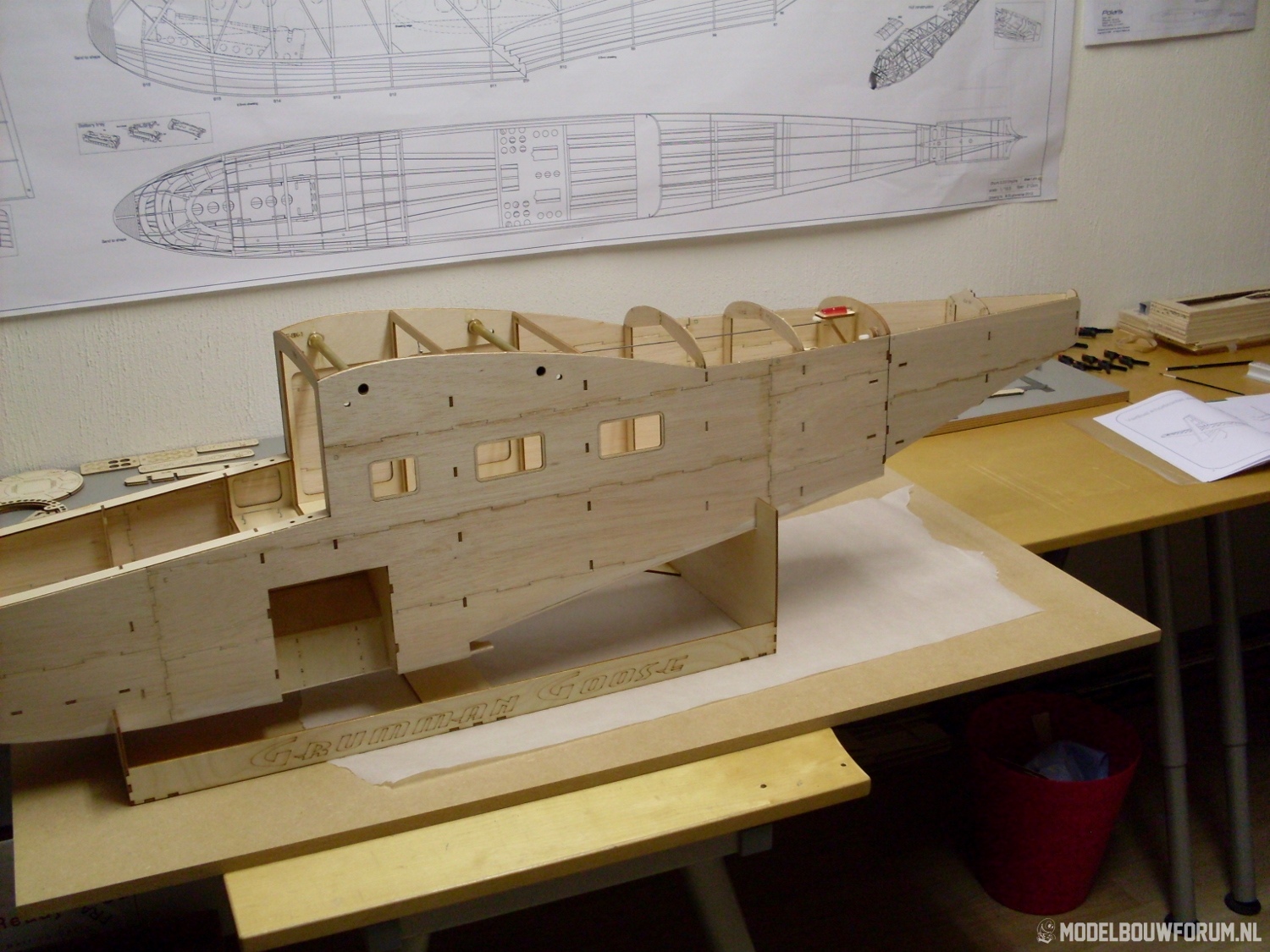

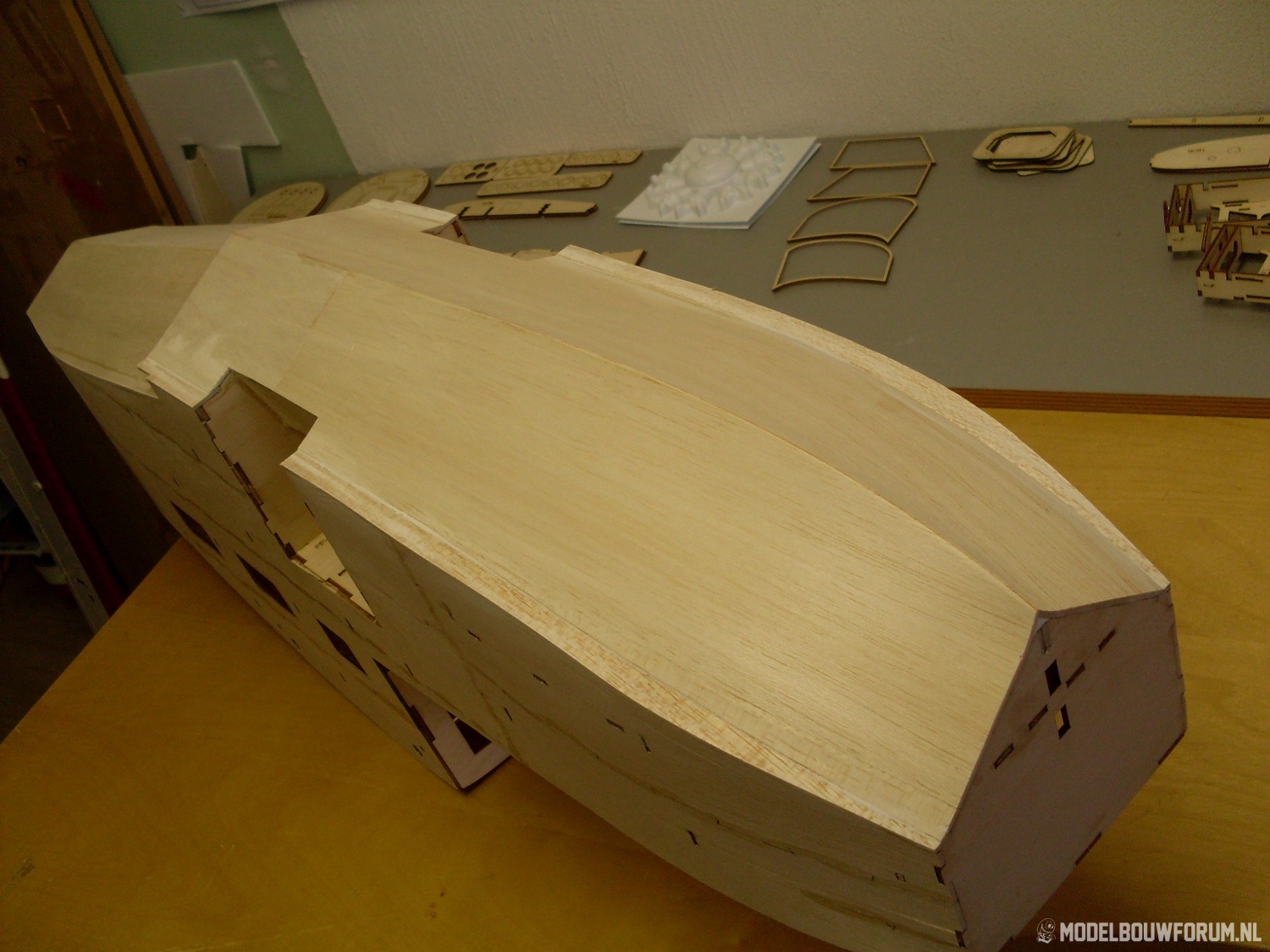

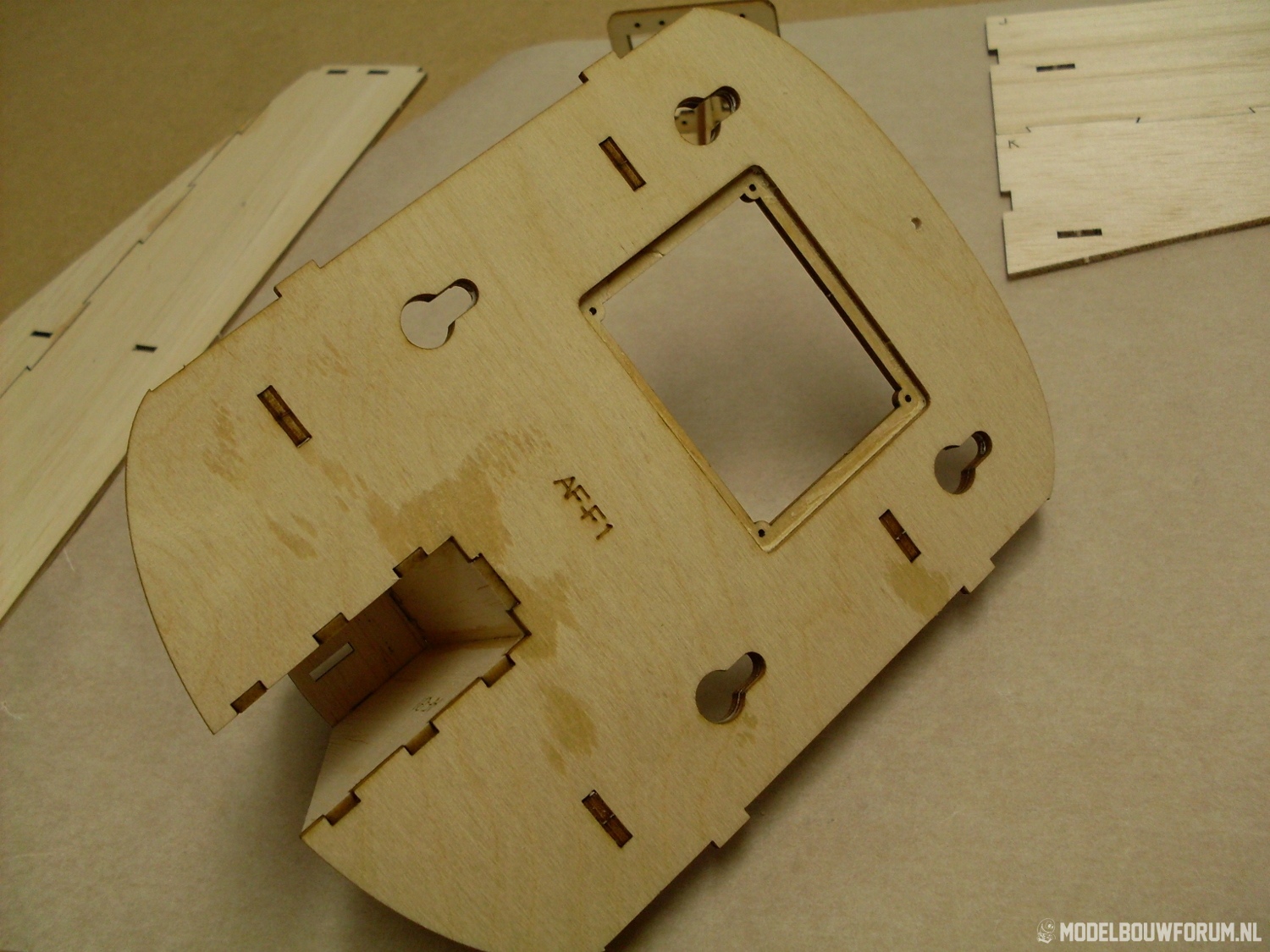

    Vandaag weer wat aan de Goose gedaan. De bodem van het voorste rompdeel is is nu beplankt en de uitsparingen voor het landingsgestel heb ik er voorzichtig uitgehaald.

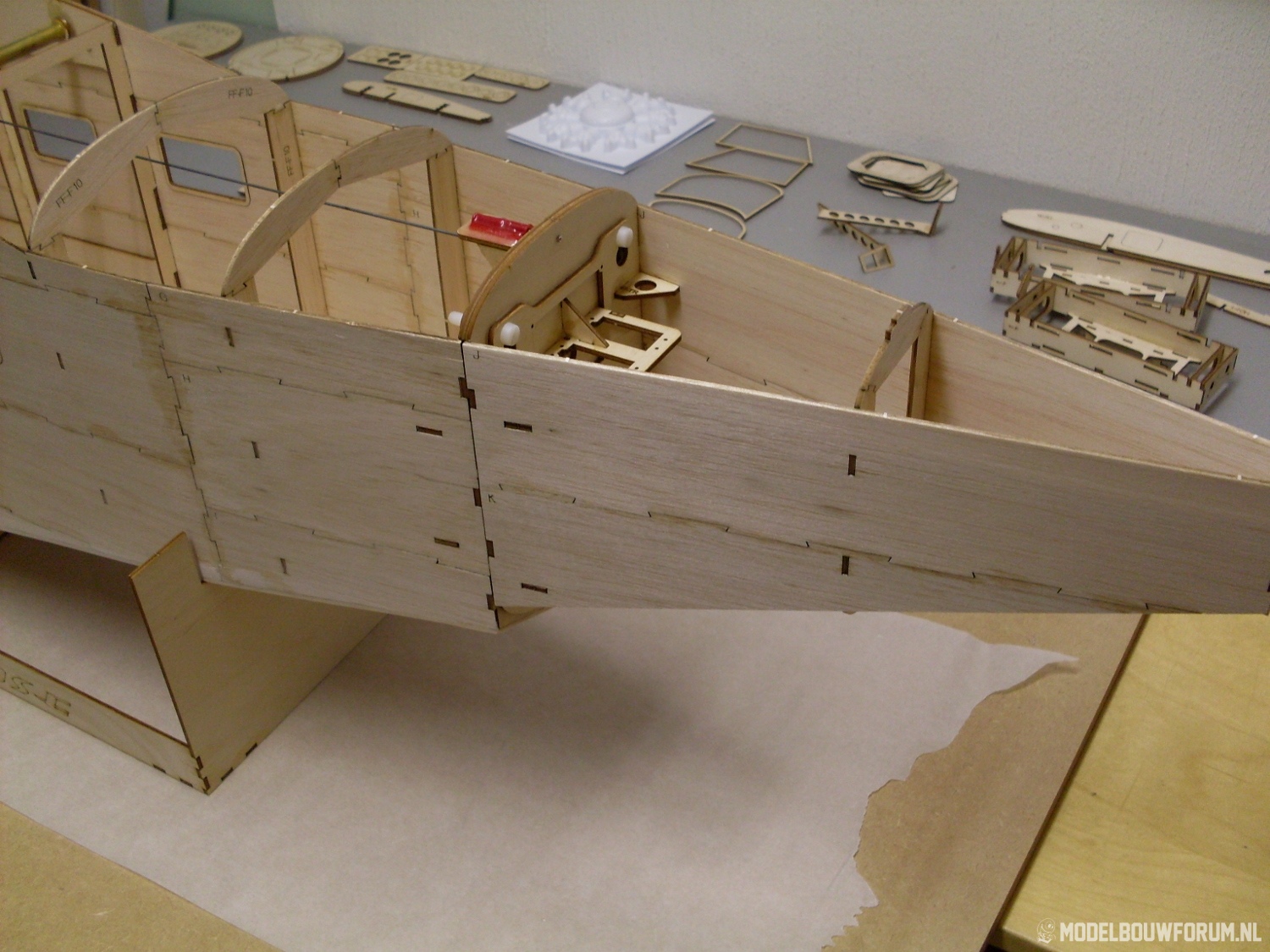

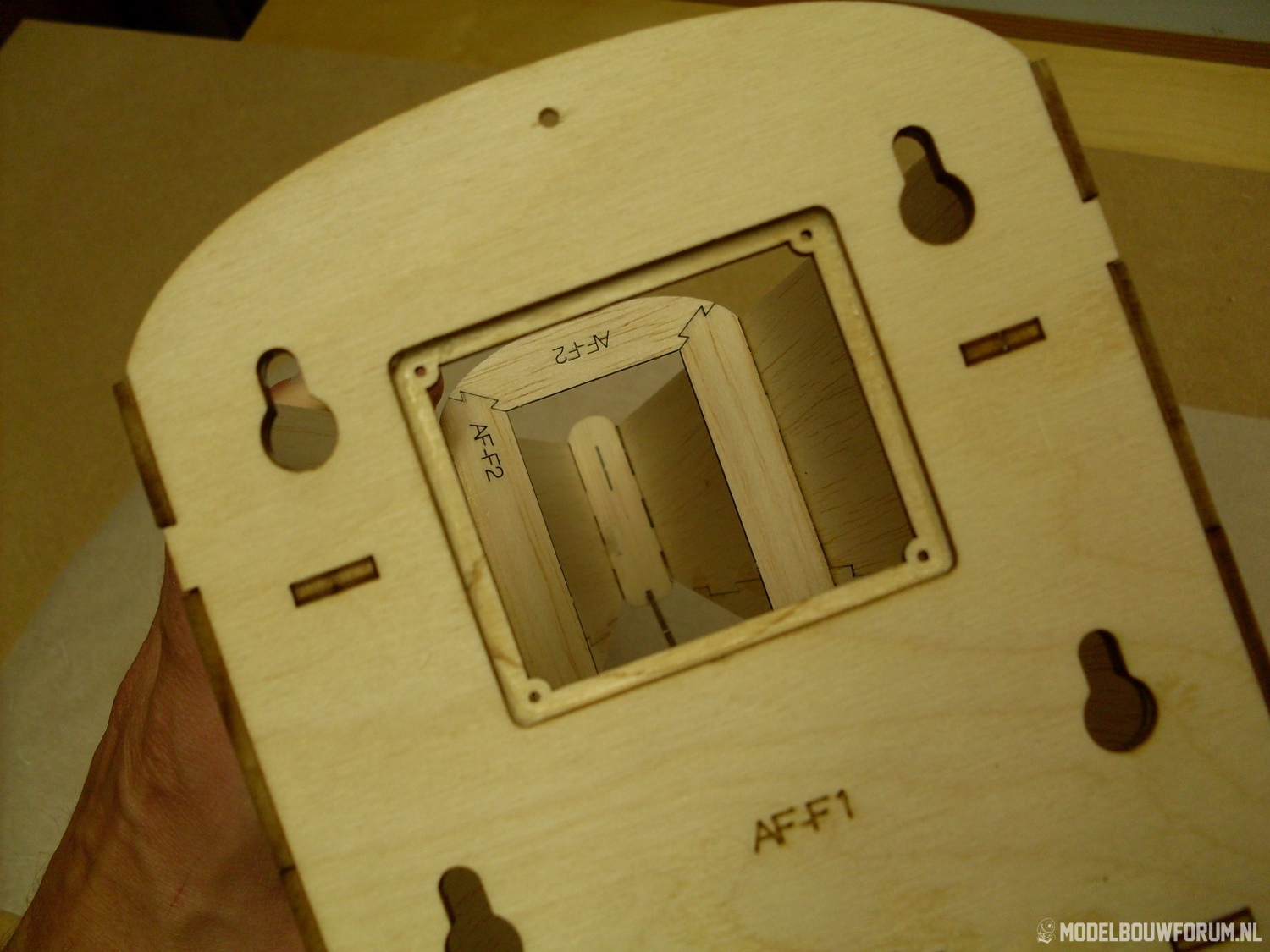

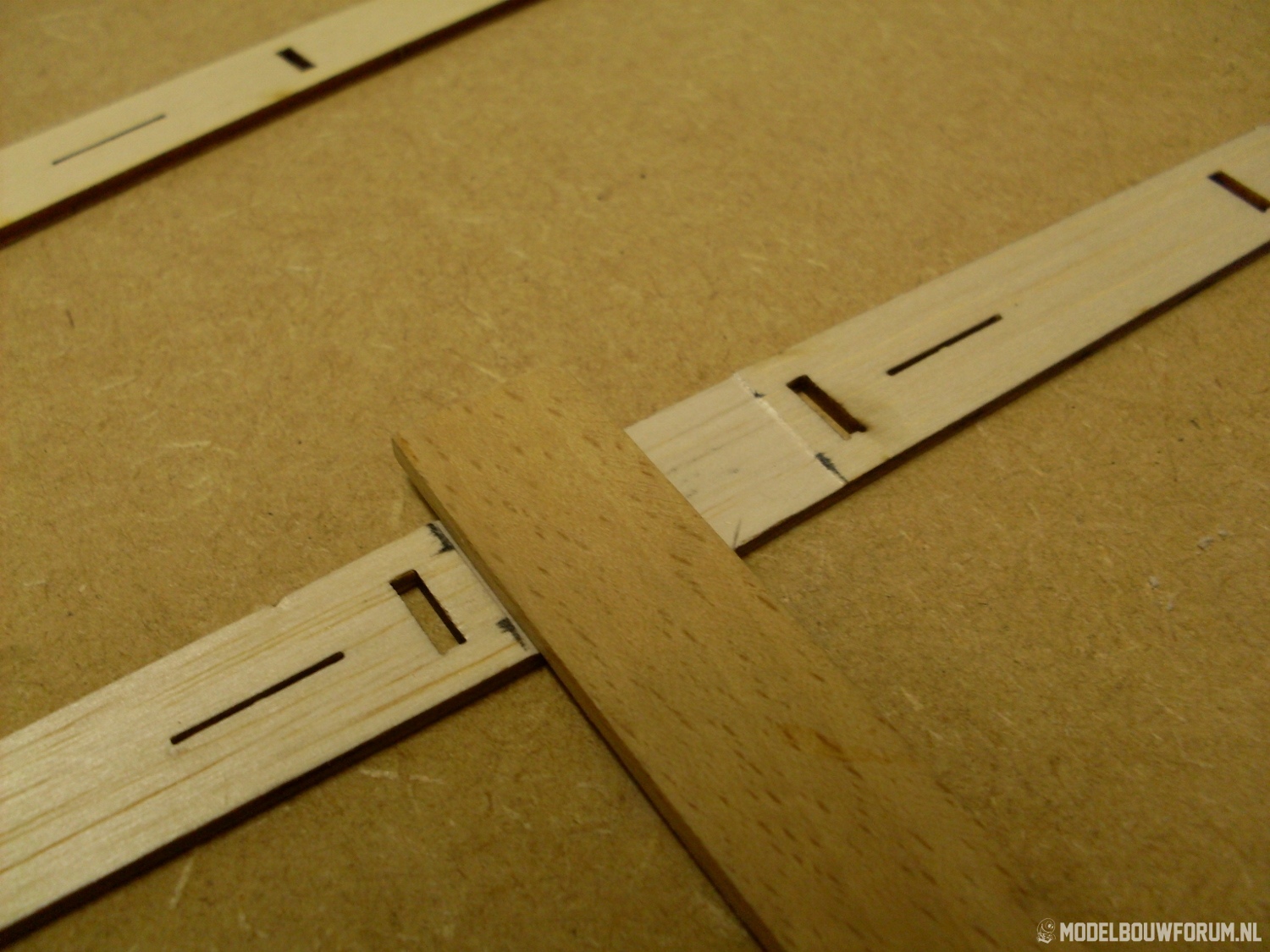

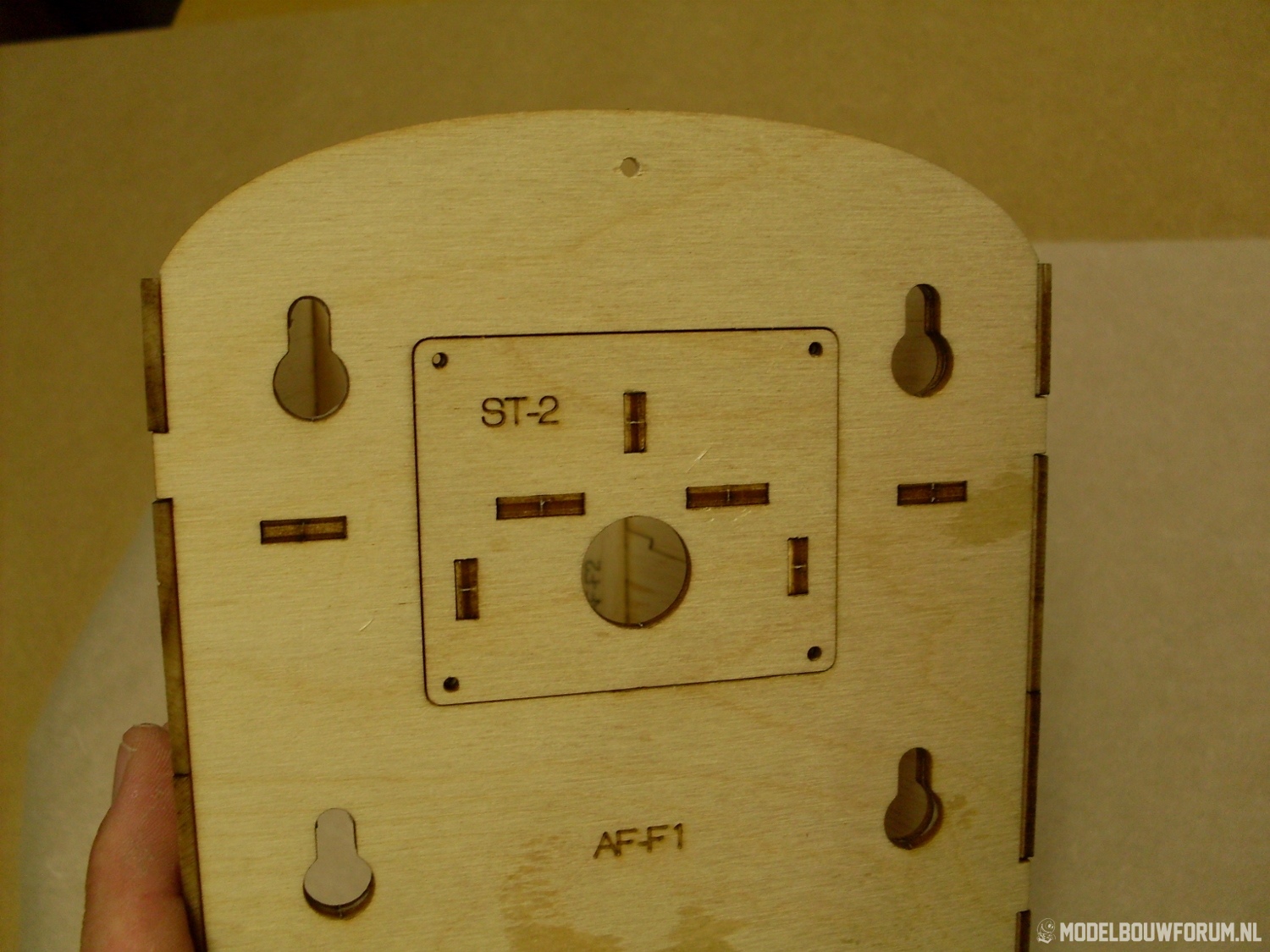

    Verder een begin gemaakt met het achterste rompdeel.


    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

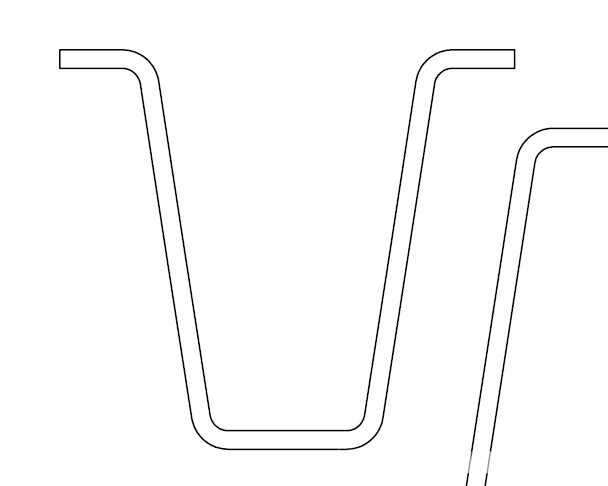

    Ik ben ook nog bezig geweest met het buigen van de draagarmen voor het landings gestel. Hiervoor heb ik een KS draadbuig hulpstuk gekocht maar het wil nog niet echt lukken. De buiging wil maar niet op de juiste plek beginnen waardoor het lastig is gelijke symetrische draagarmen te make. Het draad schuift in het hulpstuk tijden het buigen. ppfffff misschien maar iets van een mal maken oid.

    [​IMG]

    Mvg,

    Bart

    Laatst bewerkt: 20 jun 2014
  9. Thebigred1

    Thebigred1

    Lid geworden:
    24 mei 2012
    Berichten:
    189
    Locatie:
    Onna

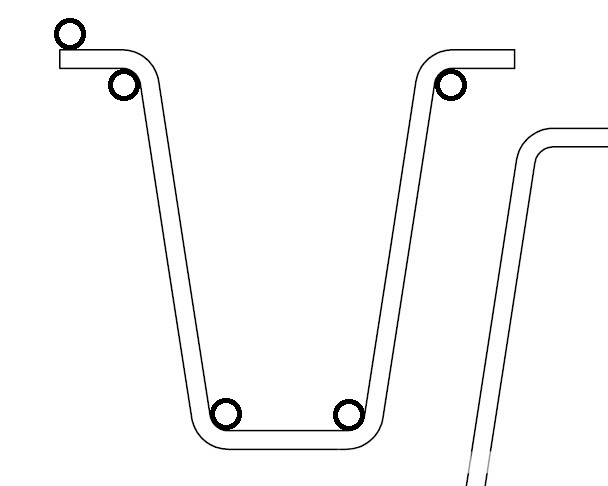

    Als de ronde dingen nou is iets van de vereiste diameter hebben om de bochtradius te maken? b.v. 5mm draadeind?

    [​IMG]

    M.v.g,

    Marco

    Edit: waarom zit er eigenlijk bij die "step" een aantal gaten? is dit om er, eenmaal op snelheid, lucht in te laten zodat de kist makkelijker loskomt?

    Laatst bewerkt door een moderator: 17 nov 2015
  10. franky

    franky

    Lid geworden:
    31 aug 2003
    Berichten:
    247
    [​IMG]

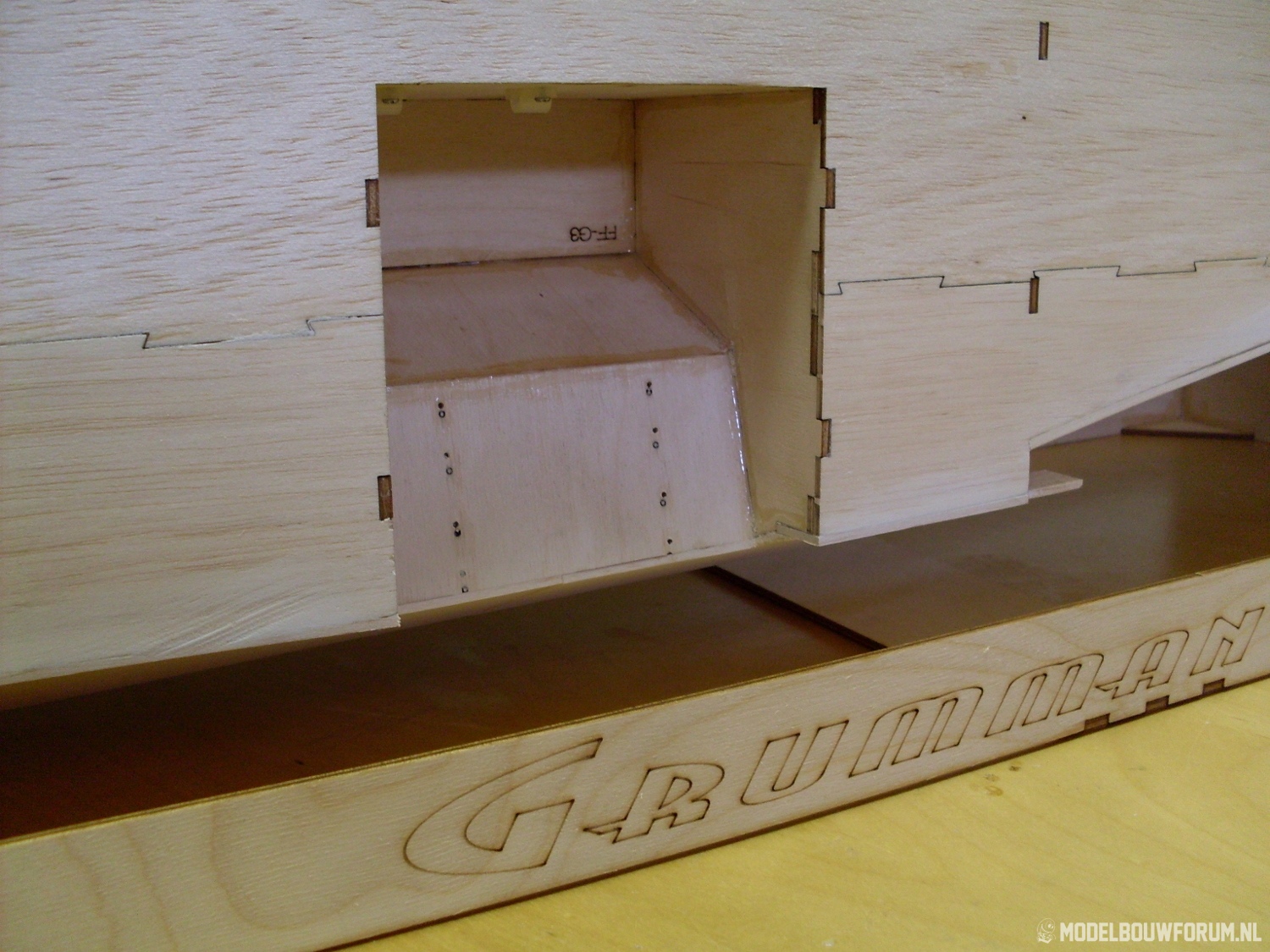

    Heb je in deze holte nog iets gedaan om te beschermen tegen water, of hoe heb je dit opgelost?
    Lijkt mij als het model stil in het water ligt, dat dit volstroomt.

  11. tonspit

    tonspit

    Lid geworden:
    3 sep 2013
    Berichten:
    1.366
    Locatie:
    Stein
    Bart,

    Het word een kunststukje.

    Hoe dik is de draad die je moet buigen en is het verenstaal?

    Ton

  12. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    @ Frank & Marco : Het is een step ventilatie systeem wat er voor zorgt dat de romp niet aan het water blijft plakken. De triplex delen zijn nog niet vastgelijmd , eerst alles nog waterproof maken.

    @ Ton : Ik had het uit 4mm verenstaal willen hebben maar hier kan ik al helemaal niet mee werken. Nu heb ik 3mm. Het zou het mooiste zijn als ik een 4mm staaldraad/verenstaal/alu draad heb waarvan ik dit kan maken. Even het web afspeuren.

    Mvg,

    Bart

  13. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Nog wat bouw foto's . . . .

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Mvg,

    Bart

  14. Paul.M

    Paul.M

    Lid geworden:
    30 jun 2011
    Berichten:
    132
    Locatie:
    Nederland
    Ha Bart, ziet er allemaal steeds mooier uit.
    Voor wat betreft dat landingsgestel: wat denk je van 4 mm messing buis.
    Erg stevig en met hardsoldeer goed te lassen, het roest niet en is licht.
    Het zou in delen gemaakt kunnen worden waardoor ook de maatvoering wat makkelijker is.
    Heb het landingsgestel voor mijn grote Volmer ook van messing buis gemaakt.
    Succes met de bouw! ;)

  15. Paul.M

    Paul.M

    Lid geworden:
    30 jun 2011
    Berichten:
    132
    Locatie:
    Nederland
    Laatst bewerkt: 22 jun 2014
  16. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Hoi Paul ,

    Misschien is dat ook wel een idee. Keertje koffie? ;)


    Mvg,

    Bart

  17. Paul.M

    Paul.M

    Lid geworden:
    30 jun 2011
    Berichten:
    132
    Locatie:
    Nederland
    Hi, kunnen we doen, moet dan ook wel goeie wind zijn, kunnen de Empires de lucht in. Kan dan ook brandertje en zilversoldeerstaafje meebrengen. Heb nog maar een heel klein stukje 4 mm buis. Niet genoeg om een monstertje te maken. :(
    Is het wat om een op schaal tekeningetje te maken als je het landingsgestel van buis zou gaan maken?

    groeten Paul

  18. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Hoi Paul ,

    Ik zal binnekort even wat uitwerken. Wind ? ppfff waait erg hard hier de laatste tijd. Empire staat onder een laag stof. Word tijd dat hij weer eens word uitgelaten.

    Mvg,

    Bart

  19. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen

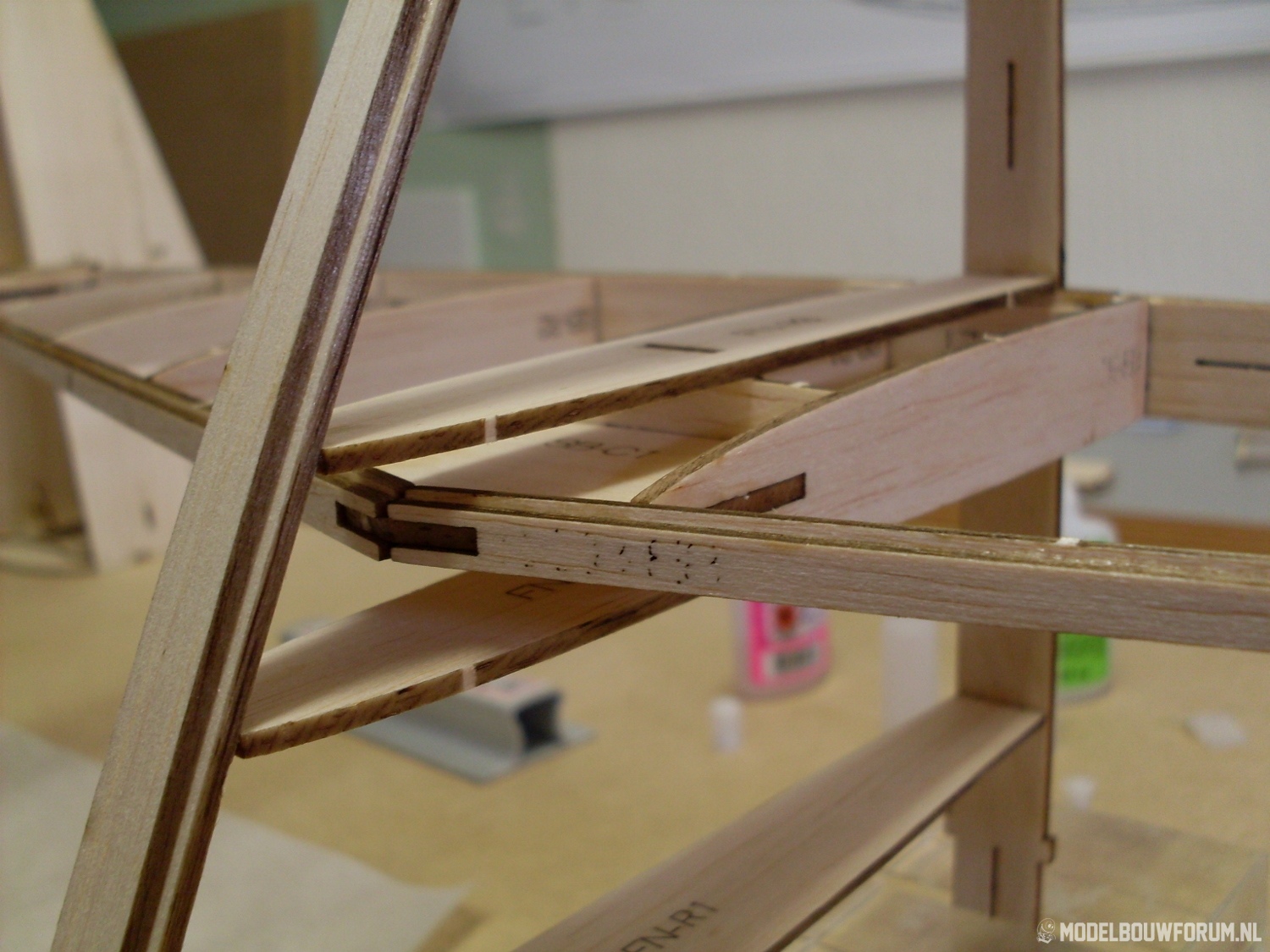

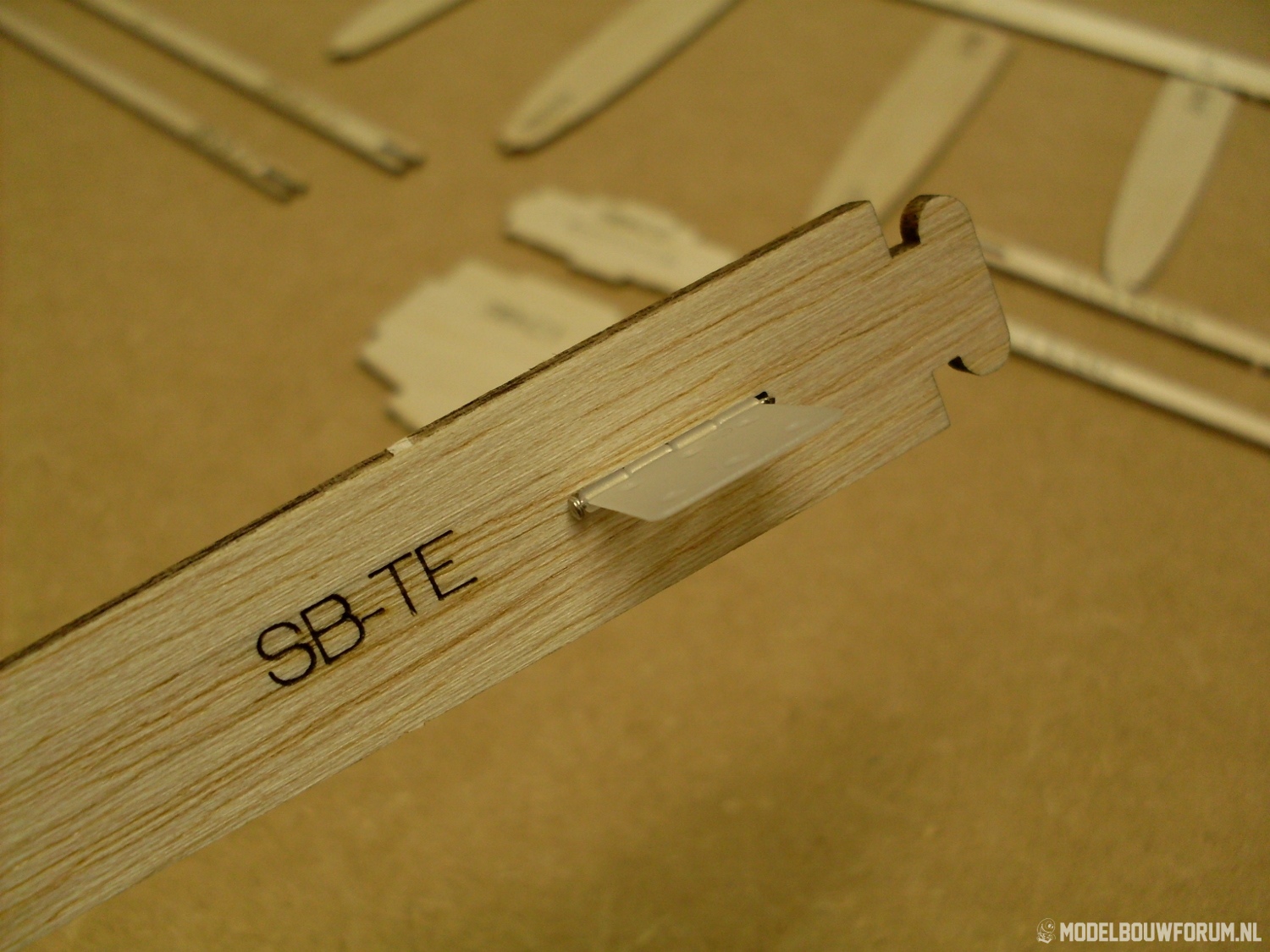

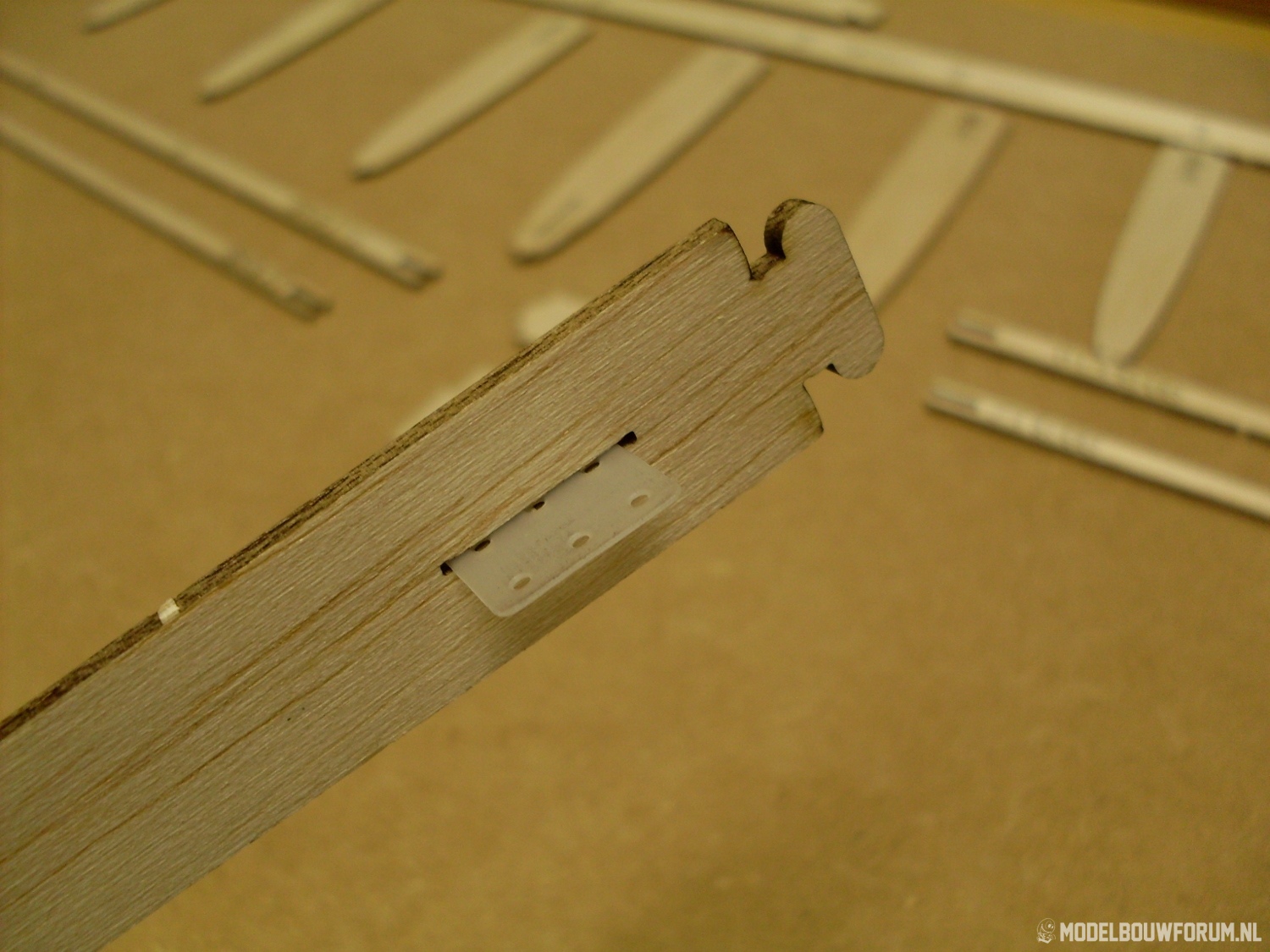

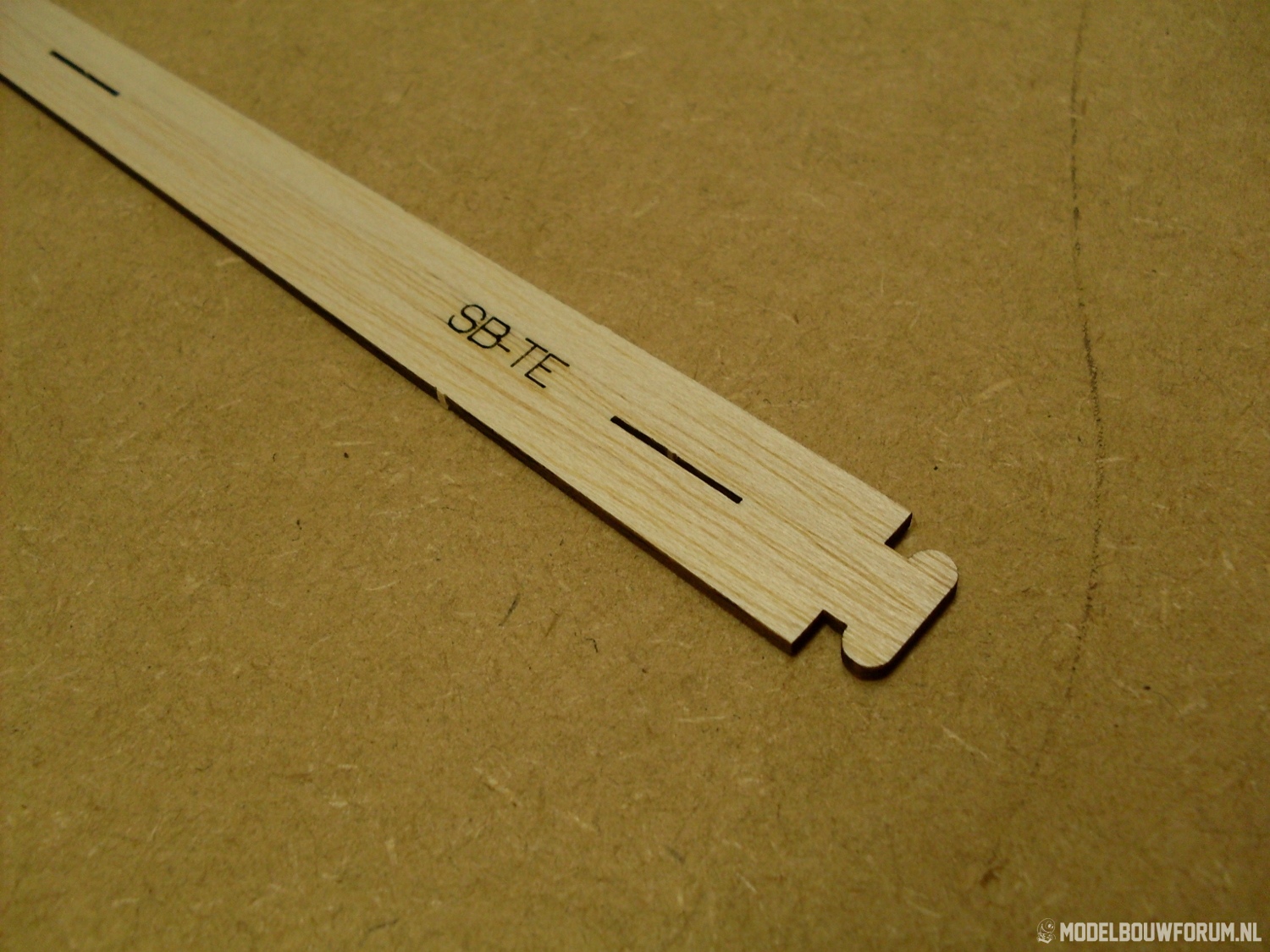

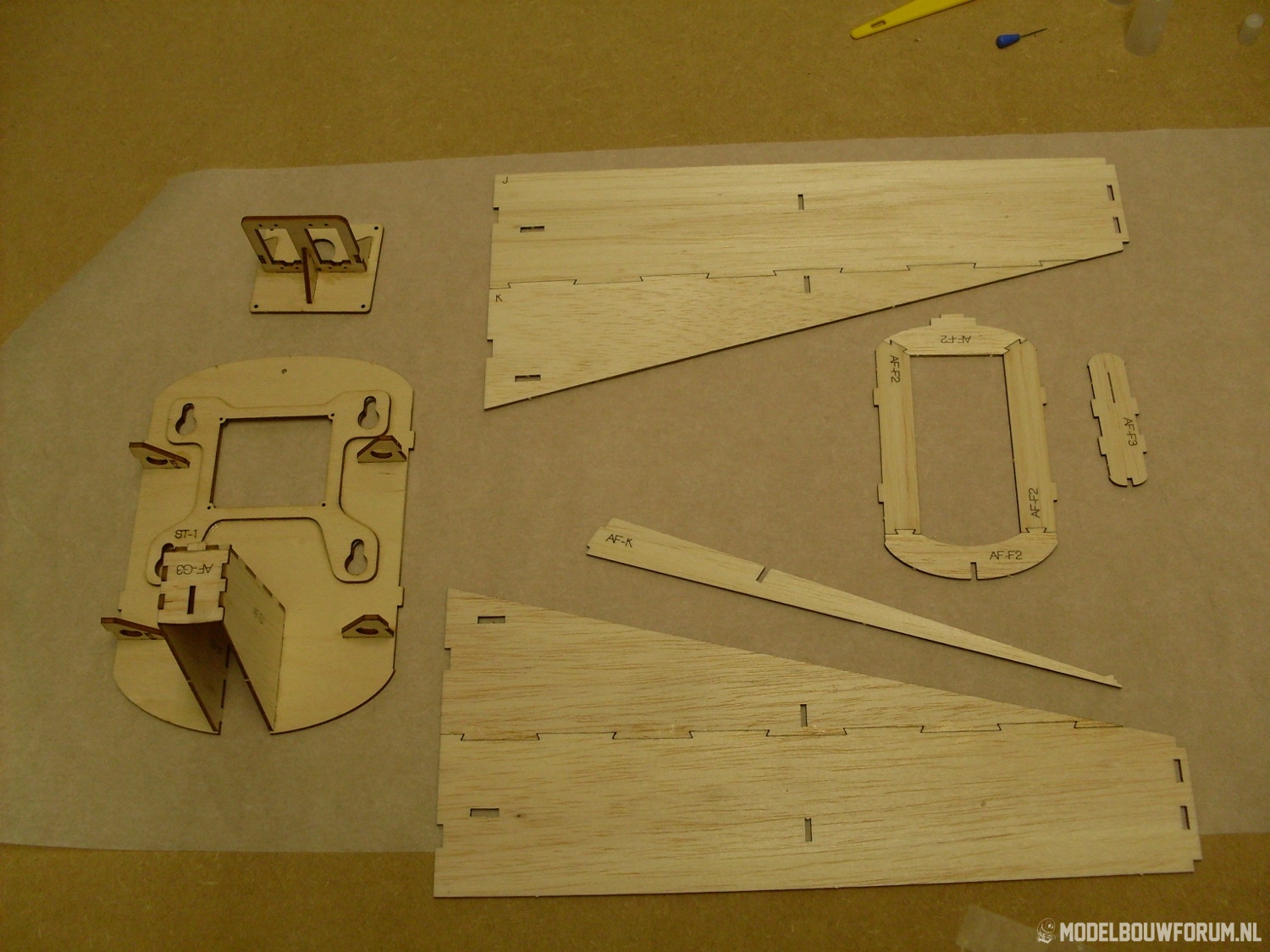

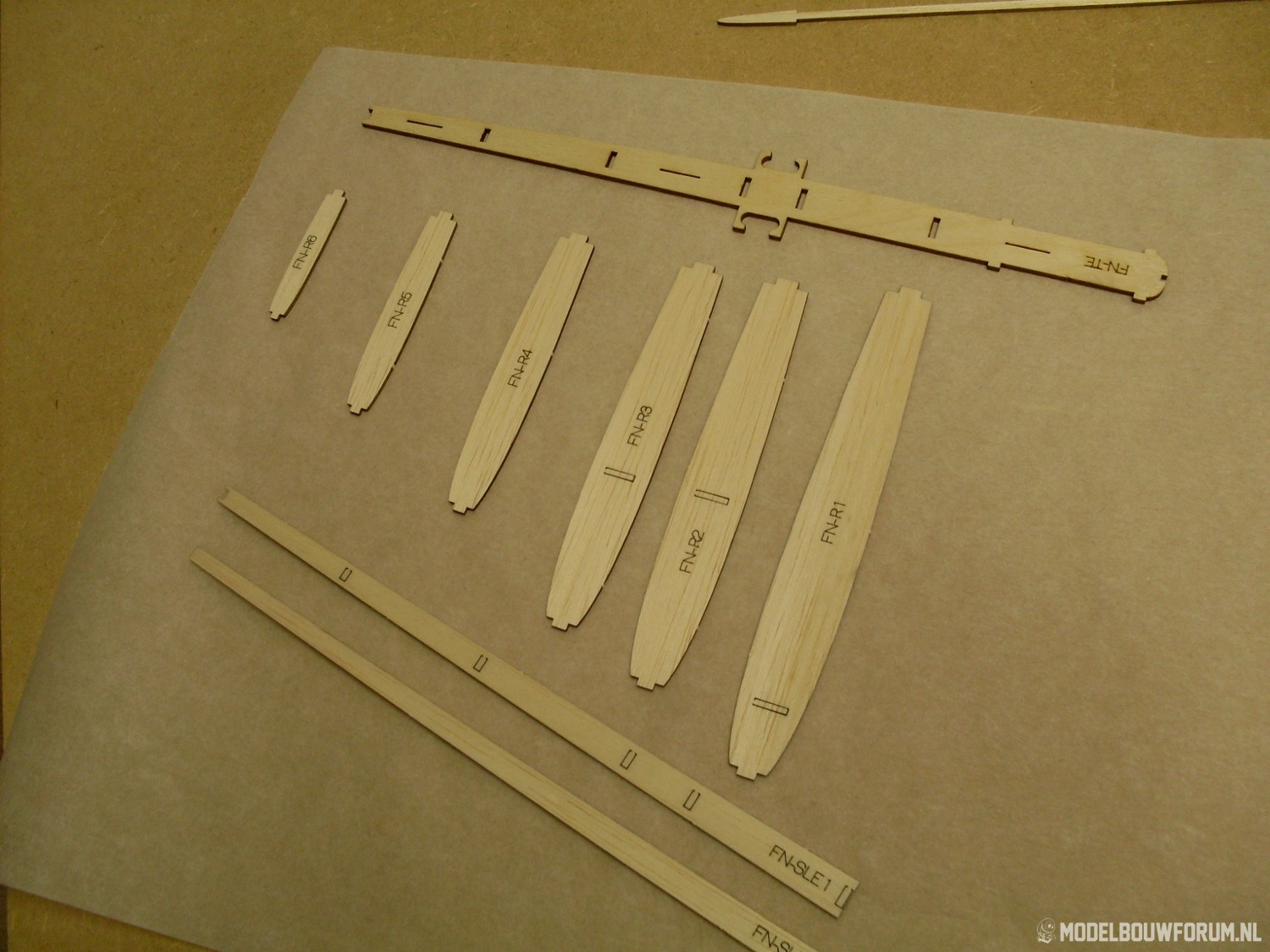

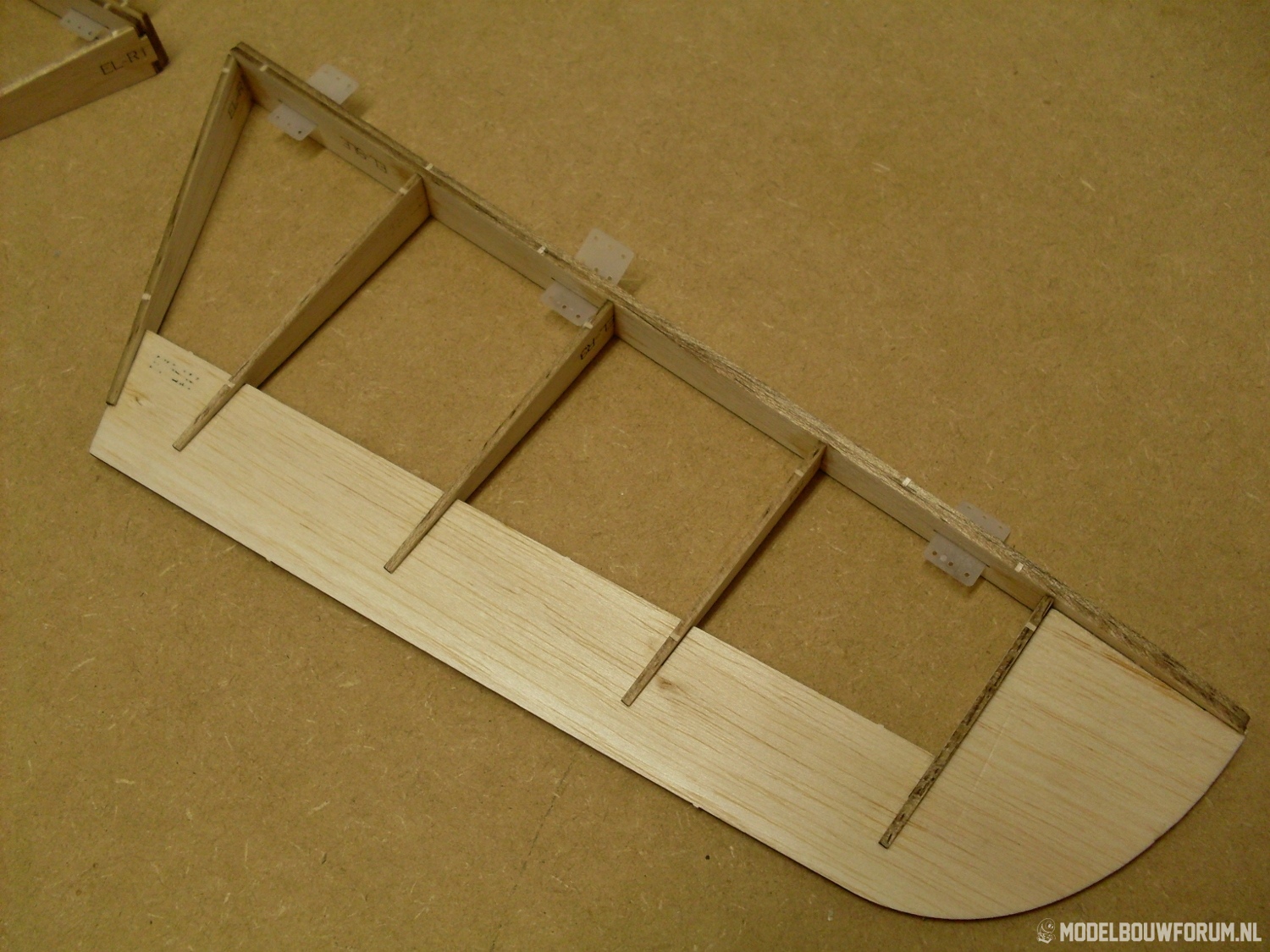

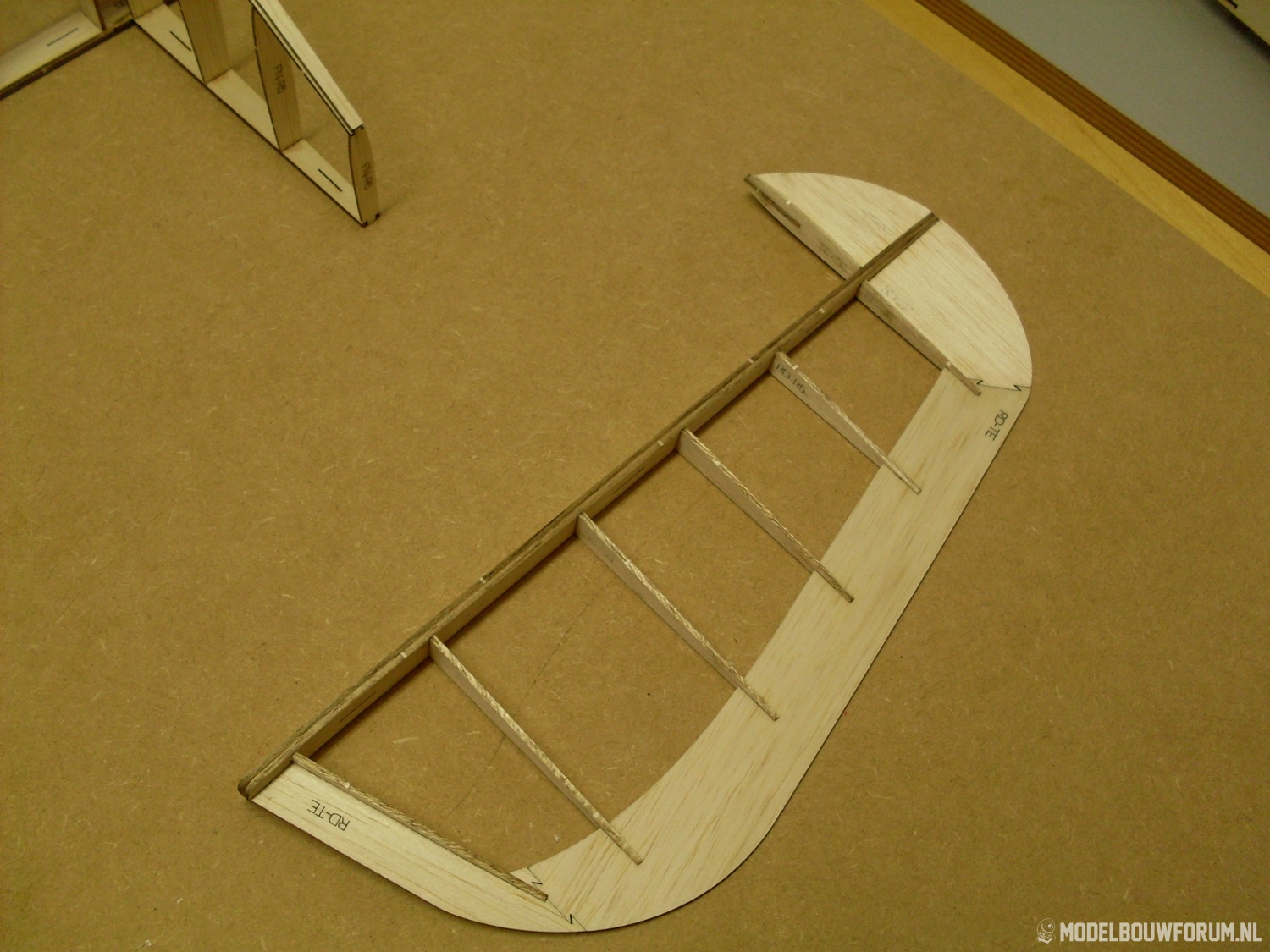

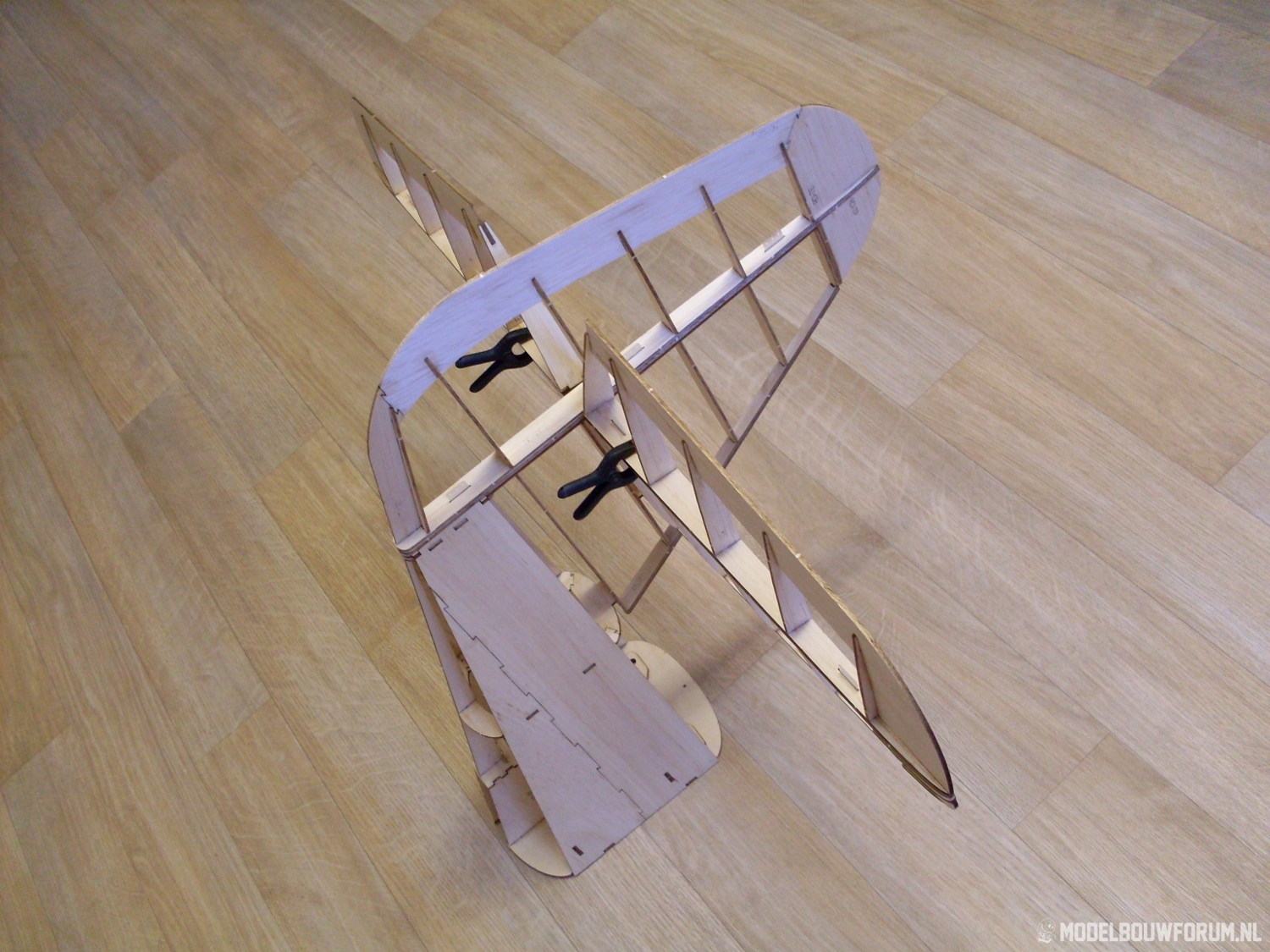

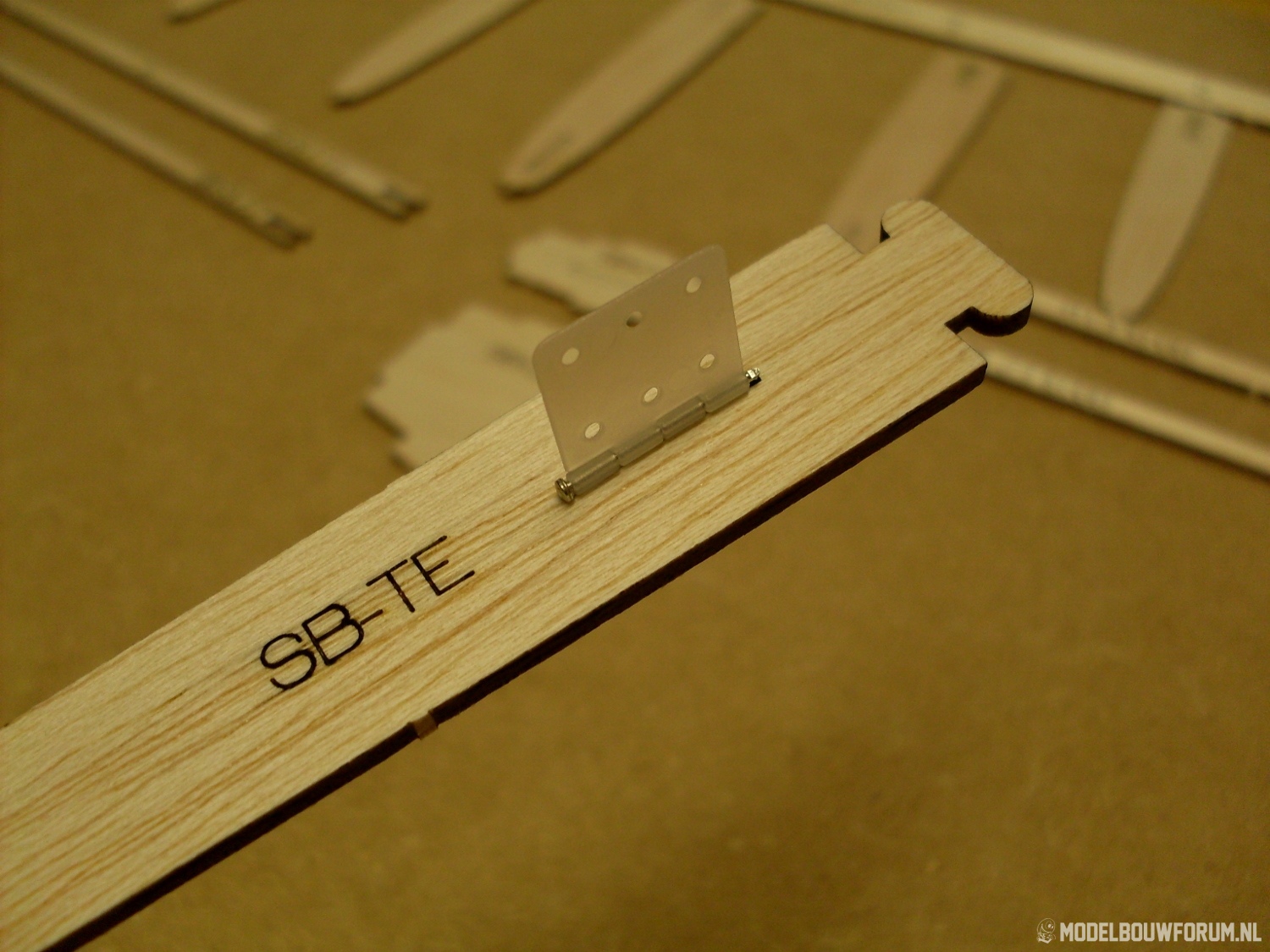

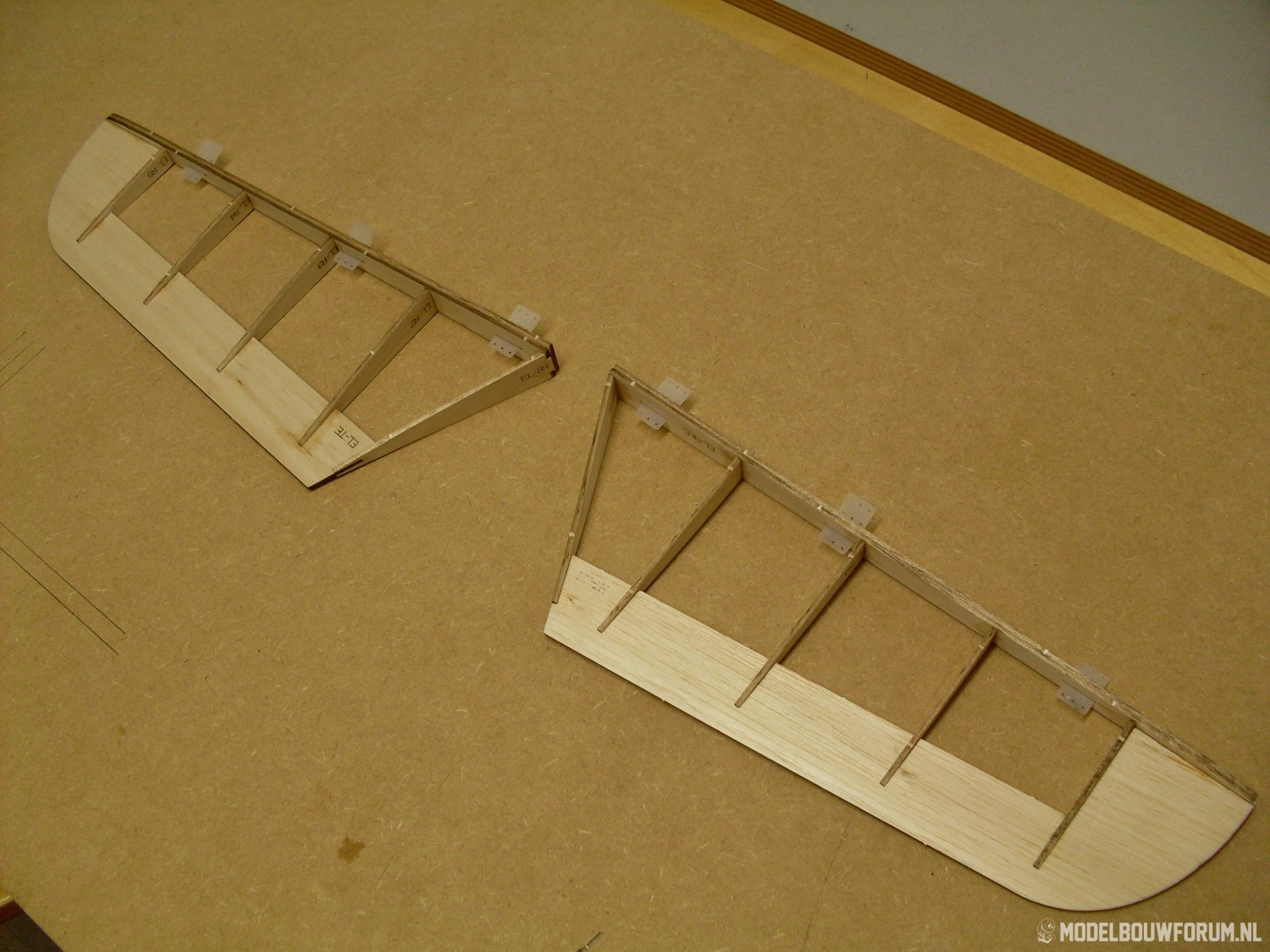

    Vandaag weer wat verder gebouwd. De staart is nu klaar om deels te worden beplankt. Hierna kan de staart op het achterste romdeel worden bevestigd en kunnen de stuurkabels worden gemonteerd. Dan kan het achterste rompdeel aan de onder en bovenzijde worden beplankt.

    Mvg,

    Bart


    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

  20. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Landingsgestel poging #2

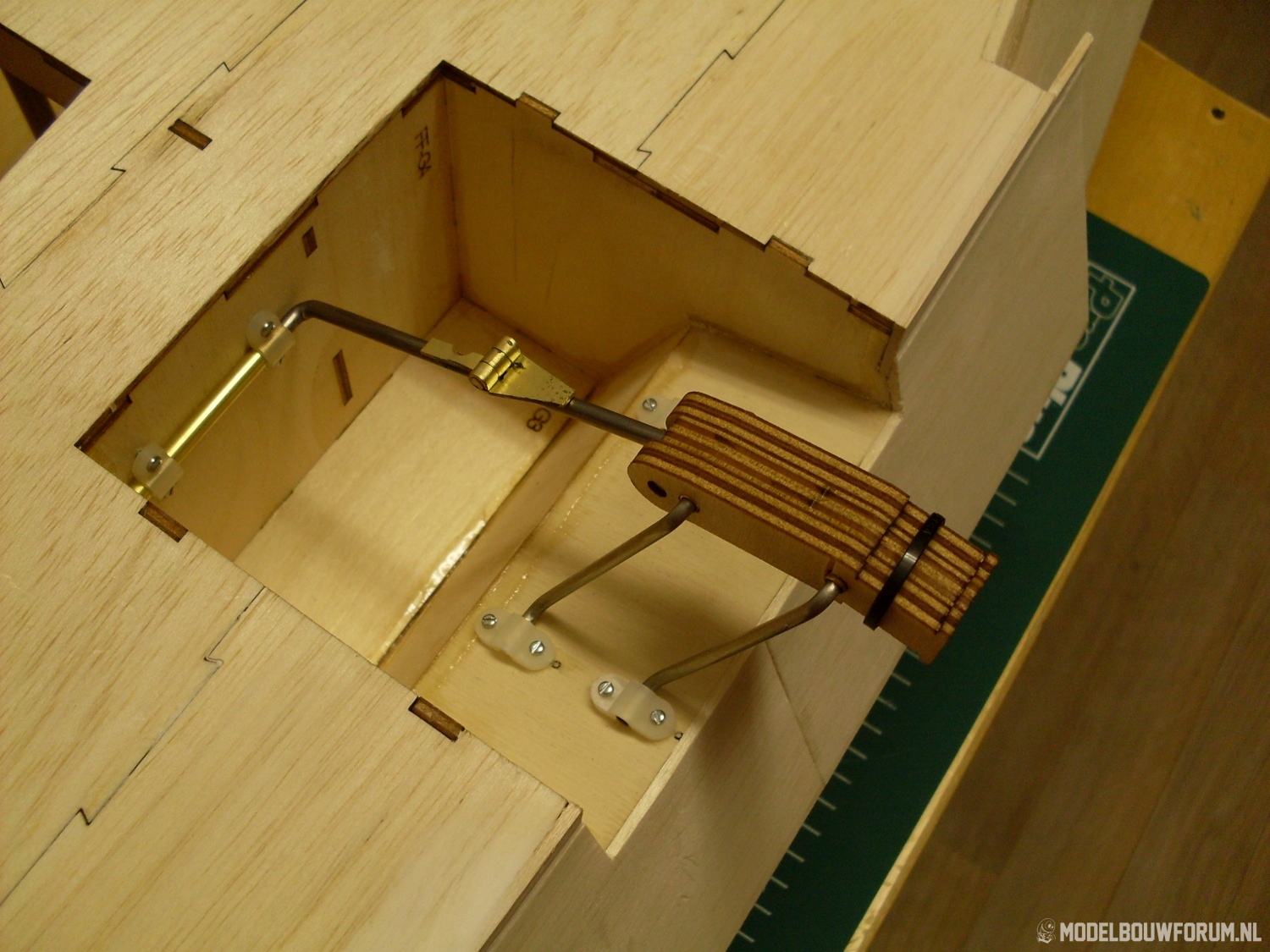

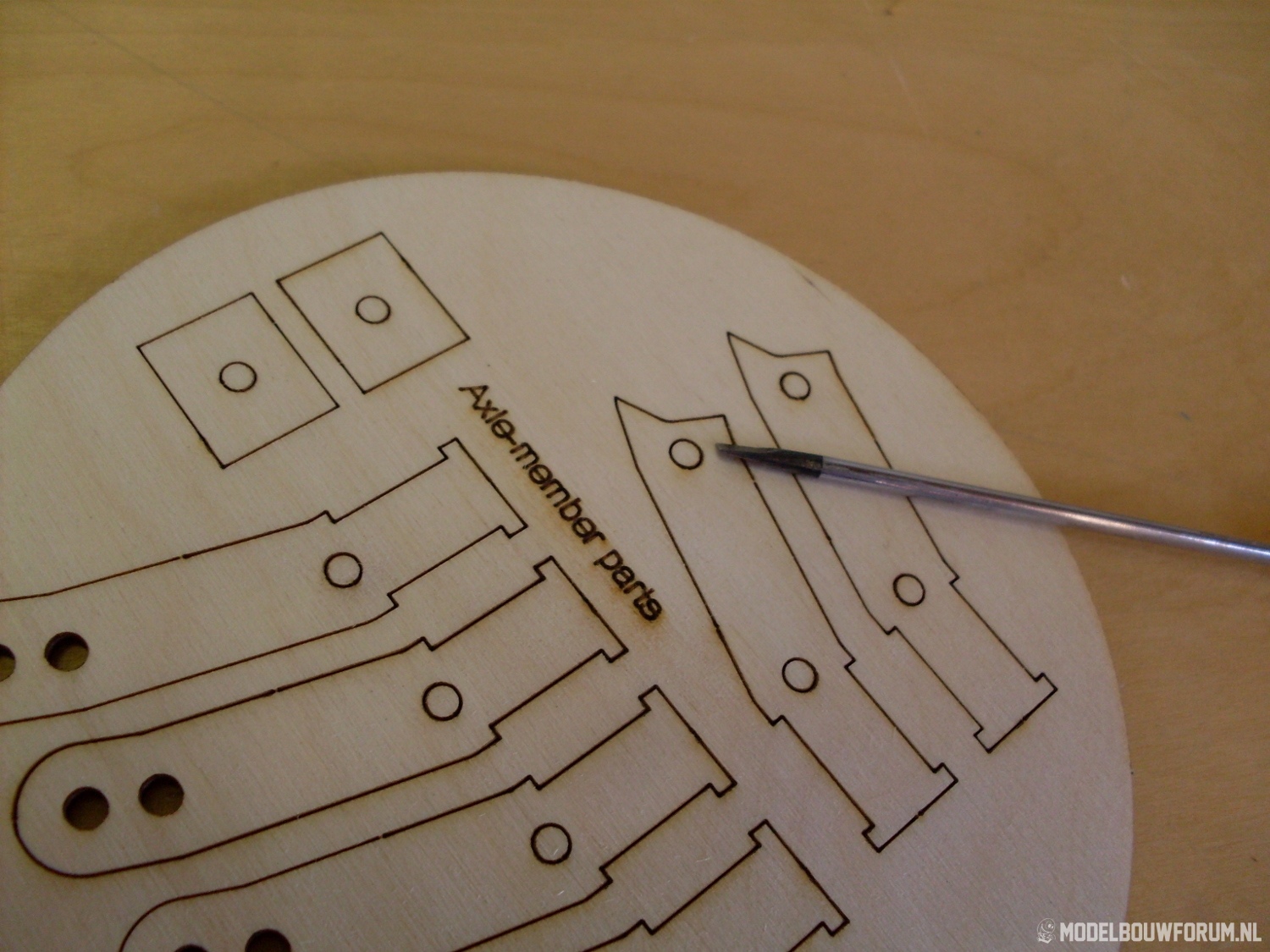

    Vandaag met een frisse blik weer opnieuw geprobeerd de draagarmen van 3mm staaldraad te buigen. Door nu in het midden van de draagarm te beginnen is het makkelijker om de draagarmen symetrisch te maken. Na wat rommelen en proberen heb eindelijk iets weten te buigen wat er op lijkt:) Nog verre van perfect maar het begin is er. Nadat de draagarmen gemaakt waren natuurlijk direct alles even ''gepast'' in de Goose en getest. Het systeem werkt maar het kan nog niet volledig inklappen doordat de bovenste inklaparm niet ver genoeg kan bewegen in het fusee. Ik zal wat materiaal moeten wegvijlen zodat de inklaparm verder kan draaien in het fuseestuk.



    Het geheel in uitgeklapte toestand.

    [​IMG]



    Doordat de inklap-arm klemloopt in het fusee kan er nu nog niet verder dan op onderstaande foto is te zien worden ingeklapt.

    [​IMG]




    [​IMG]

    [​IMG]

    [​IMG]


    Op onderstaande foto is te zien wat het probleem veroorzaakt

    [​IMG]




    Op de plaats welke is aangewezen zal ik wat materiaal moeten wegvijlen.

    [​IMG]



    Hier een filmpje van de 1e test
