LINN logging truck

Ziet er goed uit !

groetjes, Charlotte.



Wordt een mooie truck.



Alle vind ik leuk klikkers en de complementen hartelijk dank, krijg het er warm van.
De Linn dumptruck is een fijt! Laadbak kan nu met de hefboom gelost worden.



Ja dat wordt een bijzonder mooi linn dumptruck

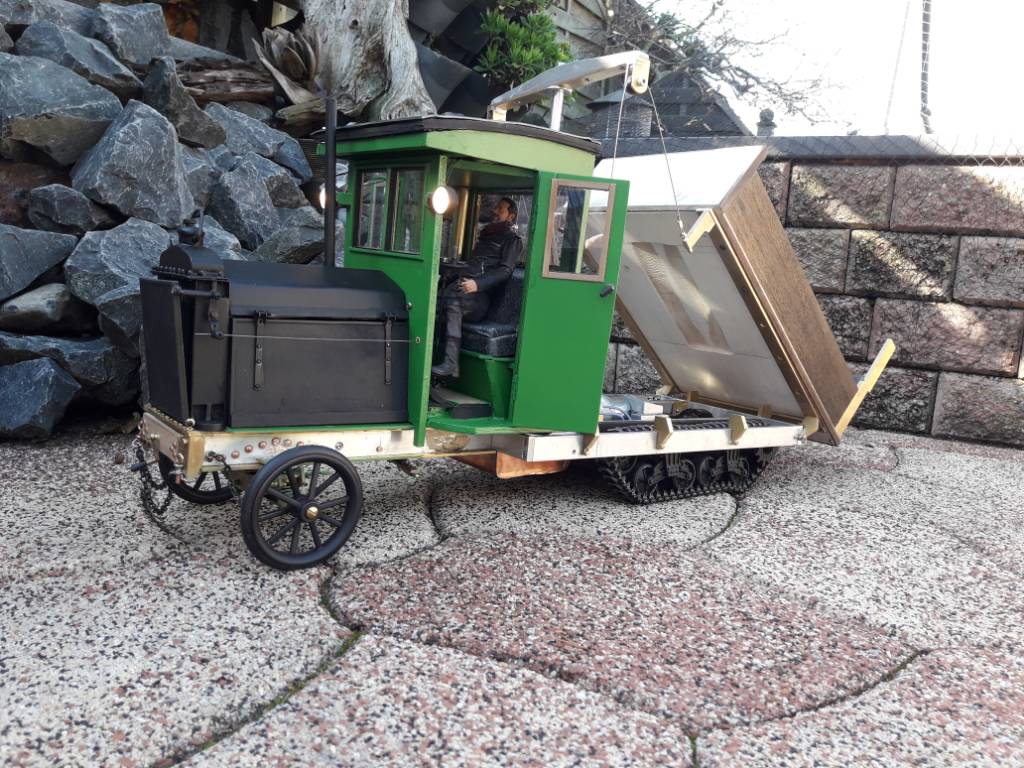

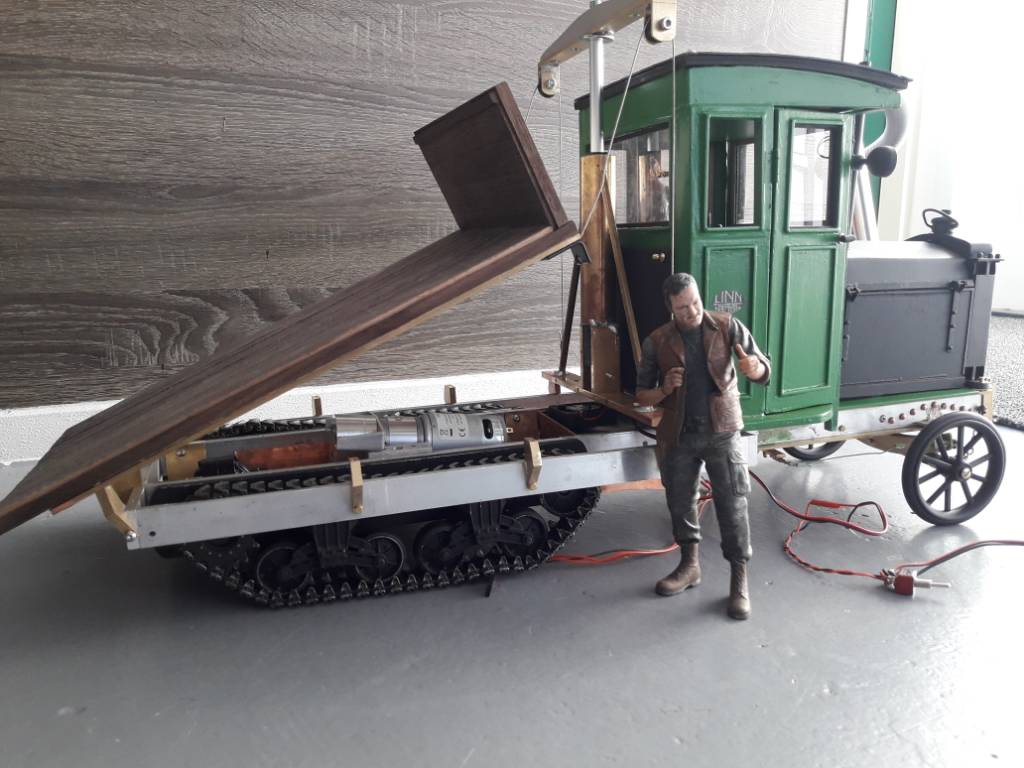

Weer effe klein filmpje op YouTube gezet, hoe de laadbak werkt. Komen uiteraard nog zijkanten en een achterklep op zoals de originele foto van vorige post. Motorkap is inmiddels op kleur. Dak van de cabine is nu van lood gemaakt, sluit nu weer mooi aan. Kijken of we morgen nog wat kunnen spuiten.



Je hebt iets belangrijks over het hoofd gezien, want zoals de hijskabels nu aan de bak zitten, wordt de hefcilinder te veel achterover belast, en zal (in het echt, met grote last) naar achteren omkiepen, want is die richting is hij niet gestabiliseerd.
Daarom hebben ze op het origineel de aanpikpunten verder naar beneden gebracht, zodat de hijskabel op de hoge stand ook nagenoeg verticaal zal blijven.
Kijk maar eens goed op het origineel, daar zitten een paar stangen naar beneden, onder de bak, en dat voorkomt het achterover trekken van de hefcilinder.
Nog makkelijk te verhelpen op je model!
Cor



Hallo Henk,

Opmerking.
Twee filmpjes zijn niet meer zichtbaar/beschikbaar !

De kiepconstructie ziet er mooi uit, maar net wat Cor zegt : Bij het kiepen komt er behoorlijk veel kracht naar achteren toe op de hefcilinder.
Dit is voor jou een kleine moeite om dit aan te passen.
Voor de rest helemaal TOP !
Ik heb de indruk dat de kiepbak ook niet ver genoeg achterover kiept. ?
Maar dit kan gezichtsbedrog zijn op het filmpje.



Dank voor jullie reacties.
Wat de stangen onder de bak aangaat Cor dat is een matriaal probleempje. Ik moet nodig naar de metaalwinkel mijn voorraad messing is behoorlijk uitgedund.
Ik had bij de bouwmarkt hoekijzertje gehaald maar was 15mm bij 15mm werkte niet. Dus dat komt straks goed.

Wat het kiepen betreft. Hij mag en kan hoger, de cilinder kan nog 2 cm hooger. Alleen als de bak dan omlaag zit heb ik te veel kabel over.
(Is op het filmpje even te zien)

Als er stangen onder de laadvloer zitten komt dit misschien wel beter uit. Hoop het wel maar bij gedaane testjes denk ik het niet. Moet kijken of ik dit verder kan oplossen.

Tja Pieter die filmpje waren tijdelijk, ik dacht die posten raken nu toch meer naar achteren dus niemand mis ze. Effe YouTube op schone anders zie je door de bomen het bos niet meer!
Foutje........ jij trek gelijk aan de bel.



Hallo Henk,

Het is jammer als je de filmpjes verwijderd, want als er (nieuw) forumlid jou topic wil bekijken, mist hij of zij de filmpjes.
Dit gebeurd ook vaak bij oudere topics dat de foto's verdwijnen.
Dit is helemaal jammer, want dan raakt het topic ernstig verminkt.
Foto's die plaatst via : Upload bestand, worden foto's door het MBF forum zelf bewaard.

Volgens mijn idee is het zo als je aanpik punten aan de kiepbak naar beneden verlaagt, dat het probleem met de (te) lange kabels is op gelost.



Kwam zojuist nog een vermelding tegen van mijn bouwkunst tegen op een forum in verwegistaan.

https://rctruckandconstruction.com/showthread.php?s=53eff7db452cdfeda588330cb4010075&t=13423&page=2



Graag gedaan hoor!



Leuk !



Bedankt voor het filmpje stoomertje.
Super gaaf.

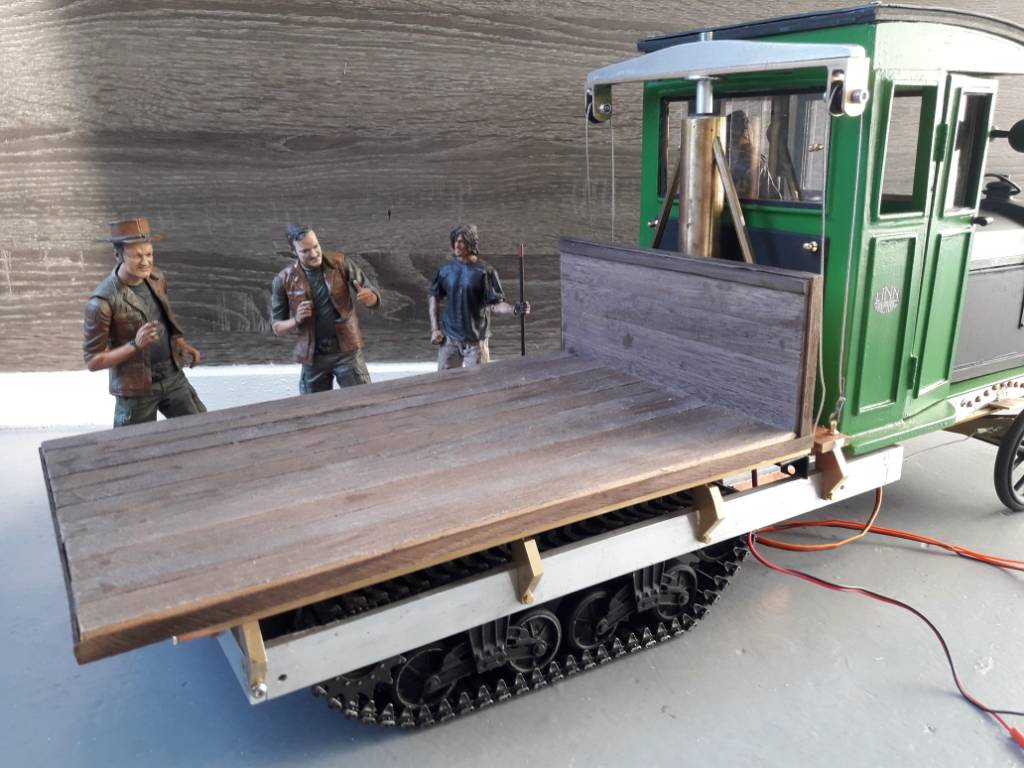

Dit wordt z'n beetje het aanzicht van de kiepbak.
Van de week nog een rookgenerator gemaakt en aangesloten, deze gaat harder roken als je meer gas geeft.
De verlichting werkt nu ook.

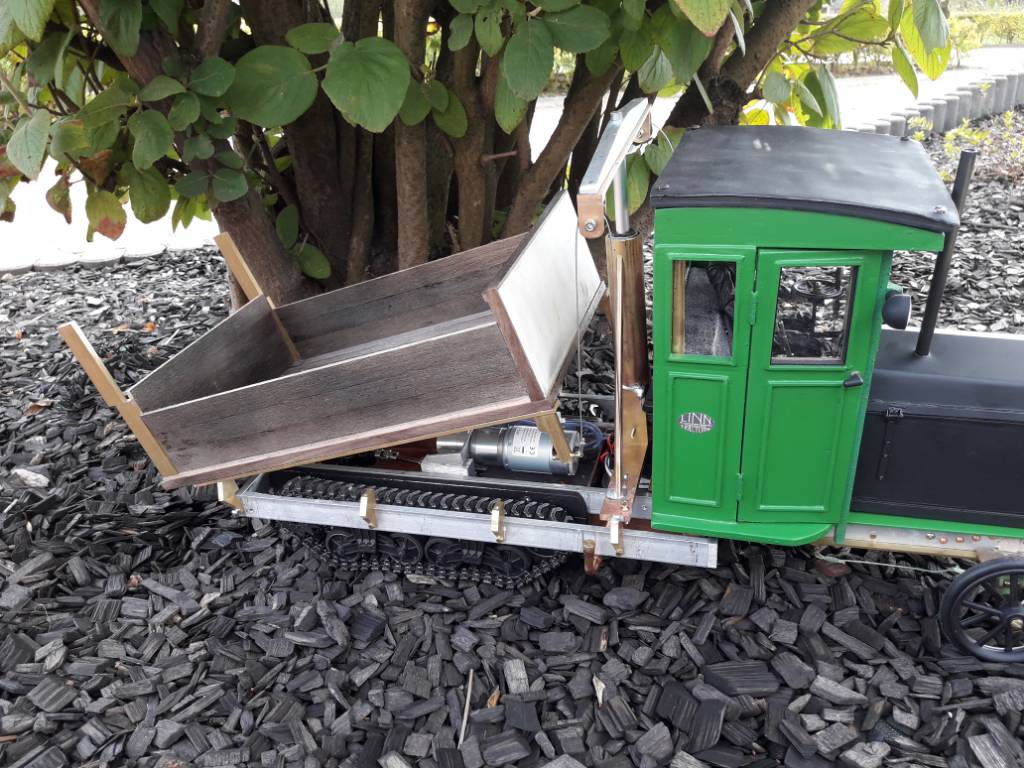

Partijtje messing gehaald. ( het is bijna goudprijs) De steuntjes zitten on onder de bak (steun voor achterklep is in constructie).
Ook nog filmpje gemaakt. Nu gaat de boel definitief uit elkaar om alles in kleur te spuiten.

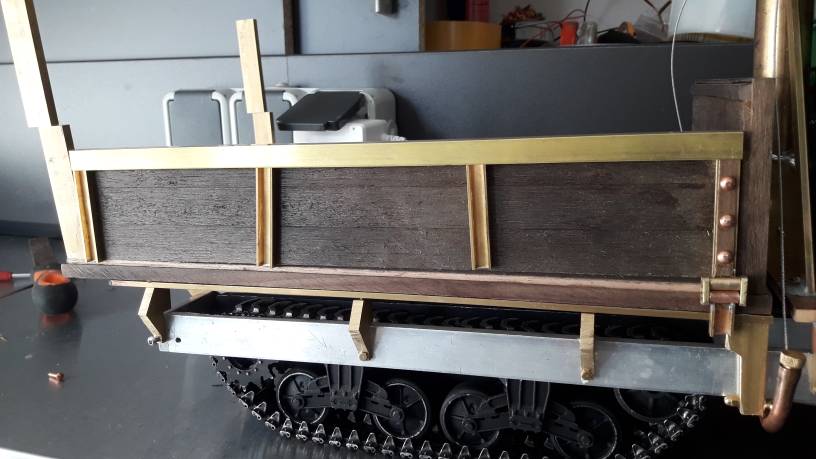

Zo gaan de zijkanten van de laadbak worden. Bovenkant U profiel 10x10 mm en de dwars U profiel 8x4 mm opgevuld met notenhout daarna klinknageltjes er in. Van onderen rond 5mm als scharnier gemaakt.
Tot zover deze update.



Hallo Henk,

Ziet er keurig uit, wordt een mooie kiepbak.



Nu de Linn helemaal uit elkaar is en ik bezig ben met spuiten, is er niet zoveel te melden. Daarom effe de link van dit filmpje deel 4.



verschrikkelijk gaaf geworden



Hier wordt hard gewerkt. De Linn in actie.



Het is weer vrijdagmiddag.... tijd voor update.

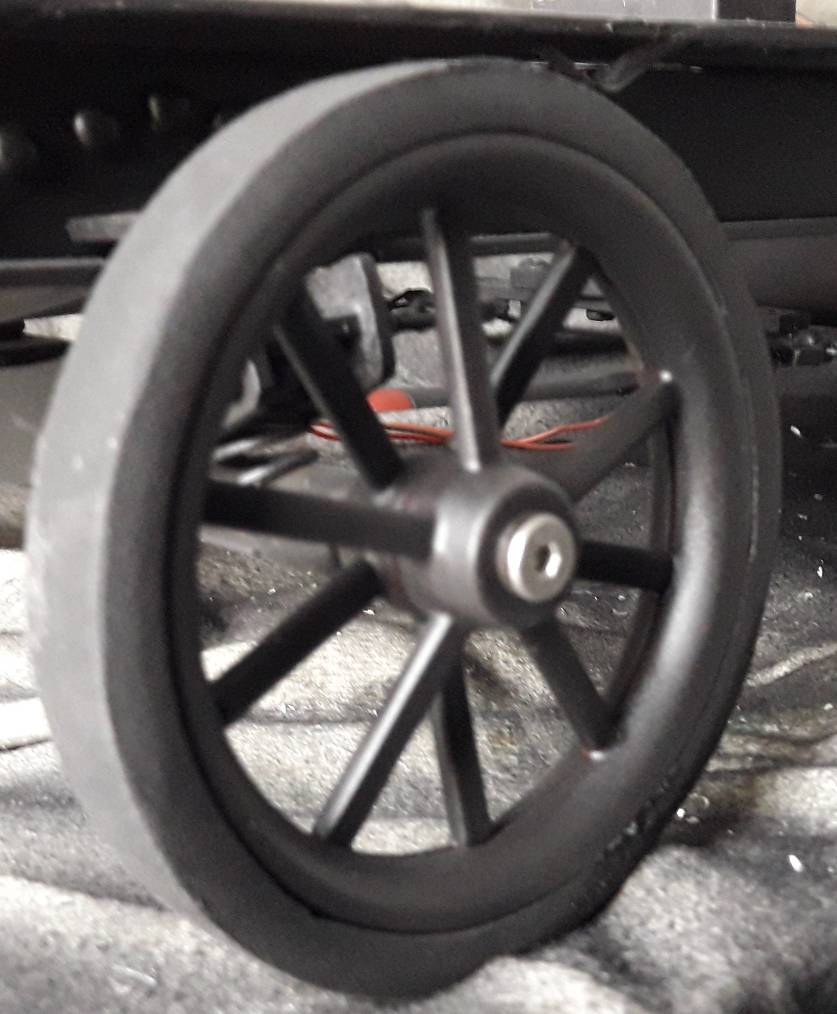

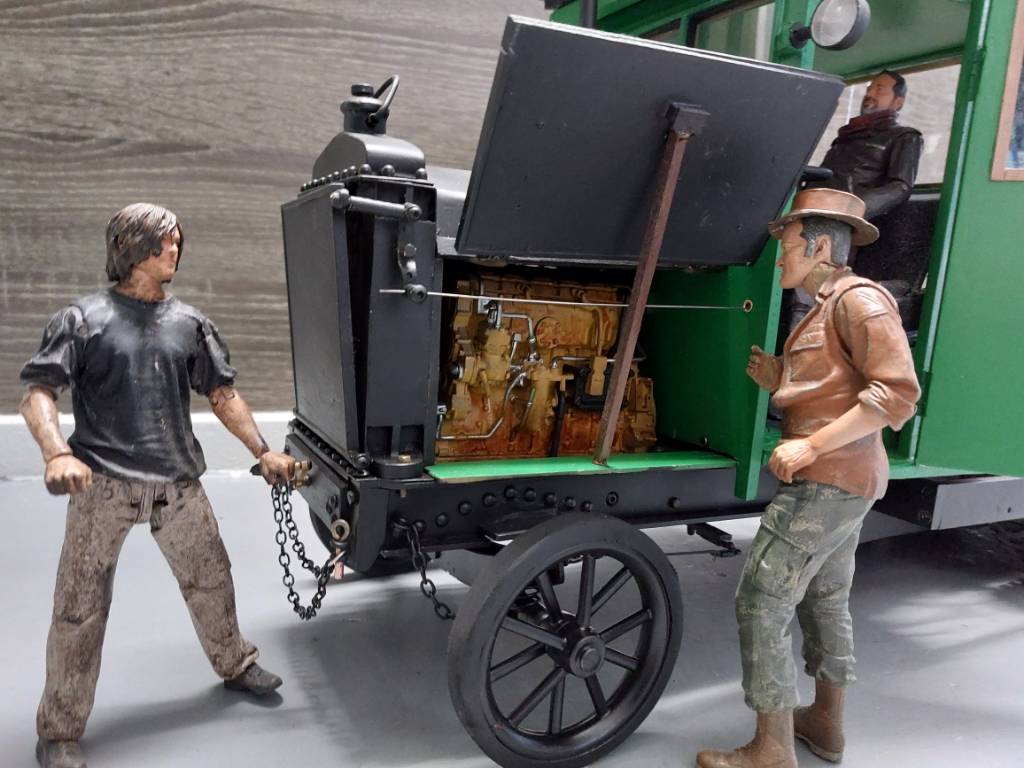

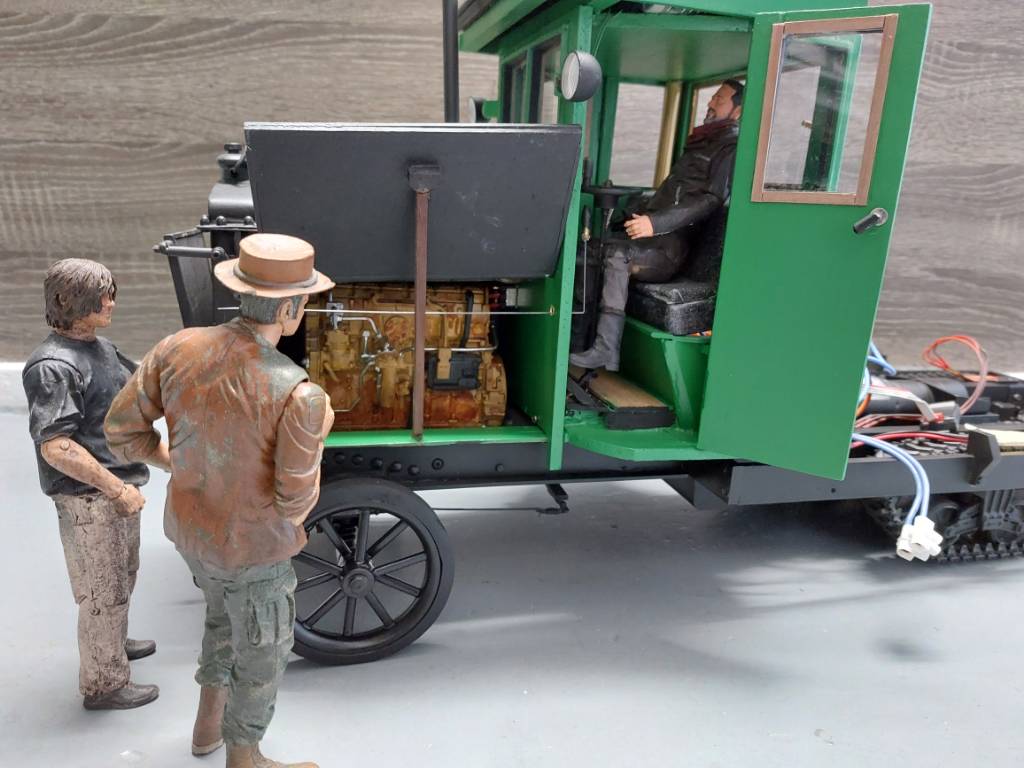

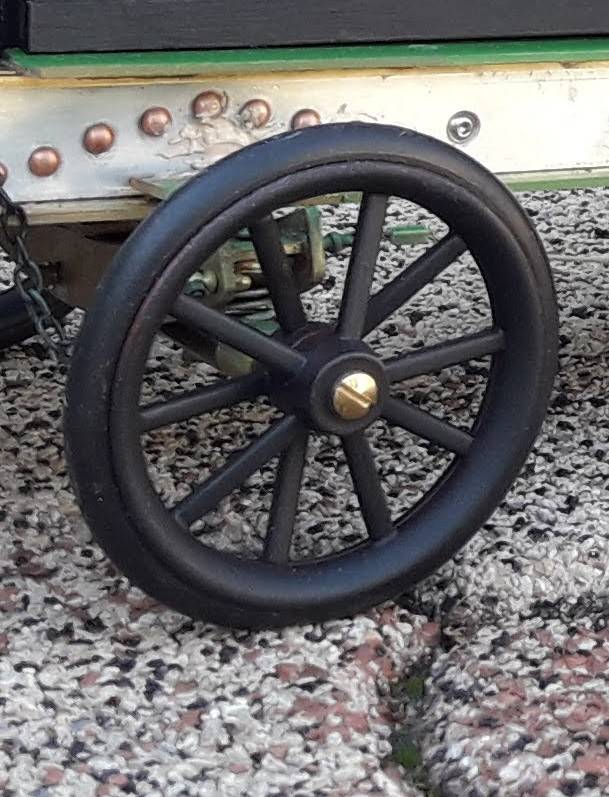

Spuitwerk chassis is klaar. Nog andere banden zelf gemaakt de vorige waren rond. De motor heeft al aardig gedraaid. Heeft nogal wat gebruiksporen achter gelaten.
De hefboom is nu onder constructie. Dat is weer voor volgende week.
Weer een lekker knutsel weekend van deze kant gewenst
