motor hb 61 PDP

Denk net als in 1985



Ik ben een HB61 PDP heli motor aan het schoonmaken.

Daar zitten toch wat leuke dingen in die ik niet eerder had gezien.

Wel de toelichting van Bruno gelezen.

Echter foto's maken het meestal wat duidelijker dus voor de liefhebbers wat foto's.

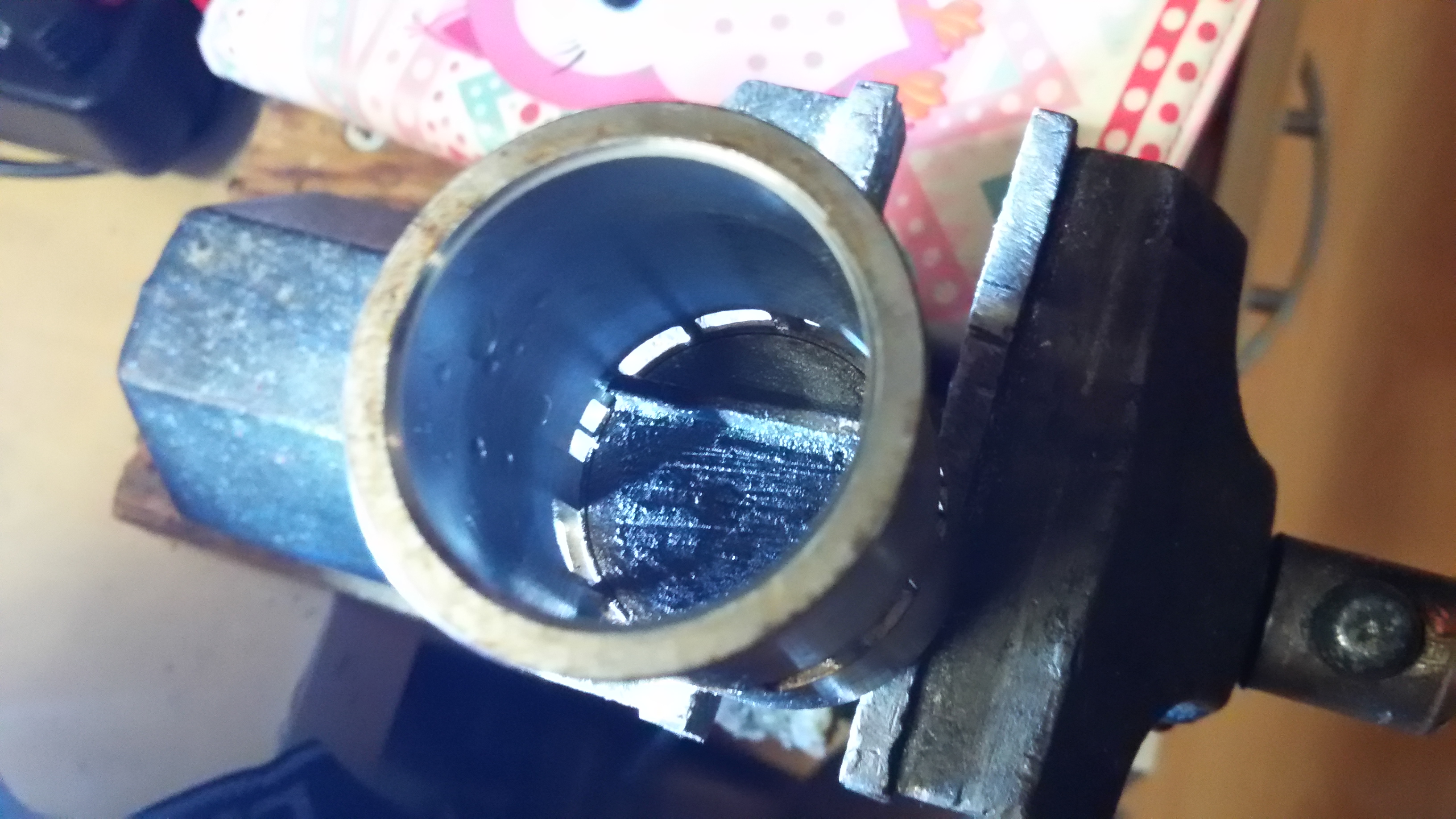

2 van de 4 extra inlaat poortjes.

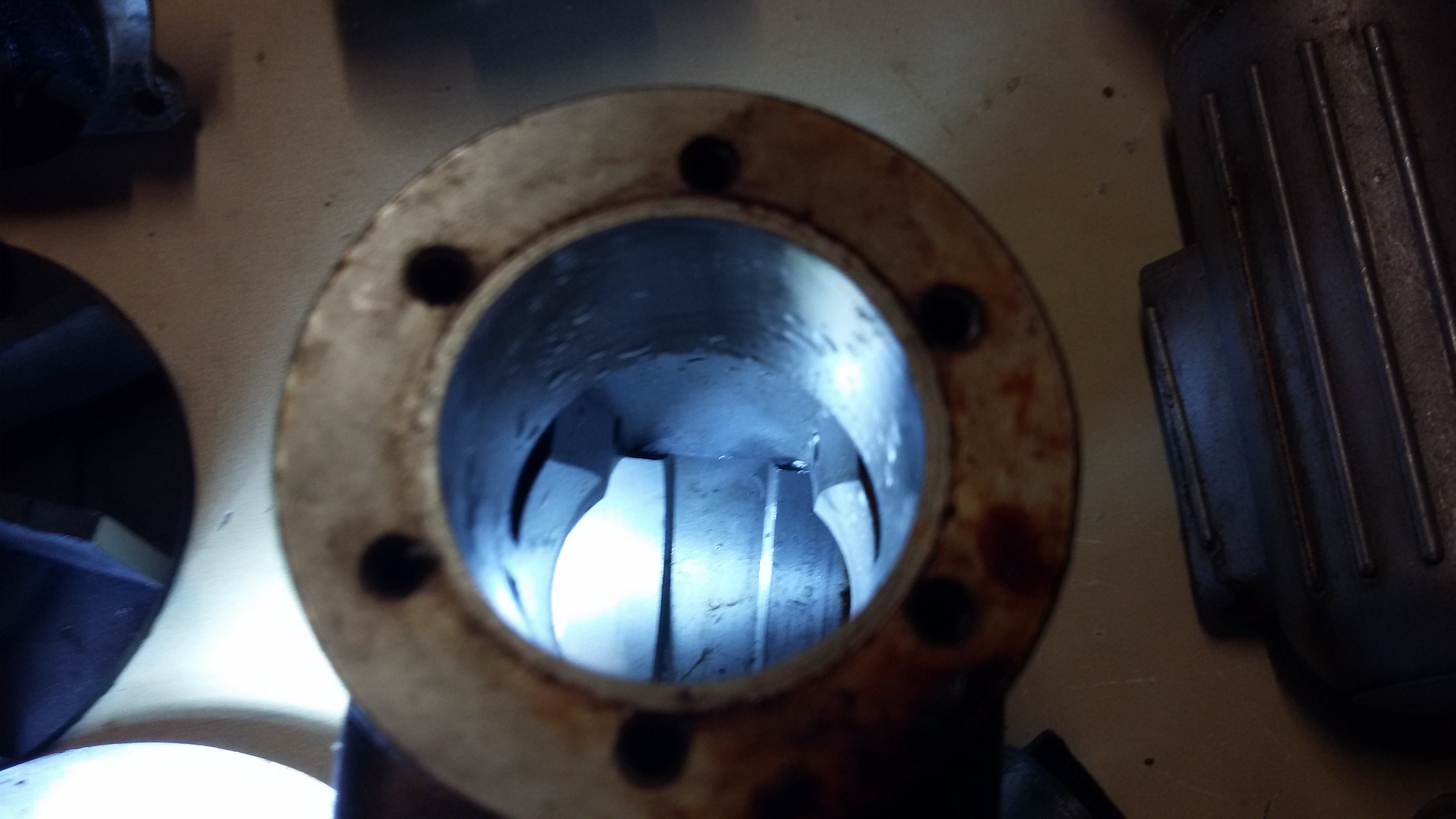

Extra inlaat kanalen in het carter naar de poortjes toe.

De extra poortje zitten net aan de uitlaat kant van de kam.

Ik probeerde het voorstukje van de motor af te halen maar dat lukt niet zomaar.
Moest echt eerst de achterzijde los te halen.

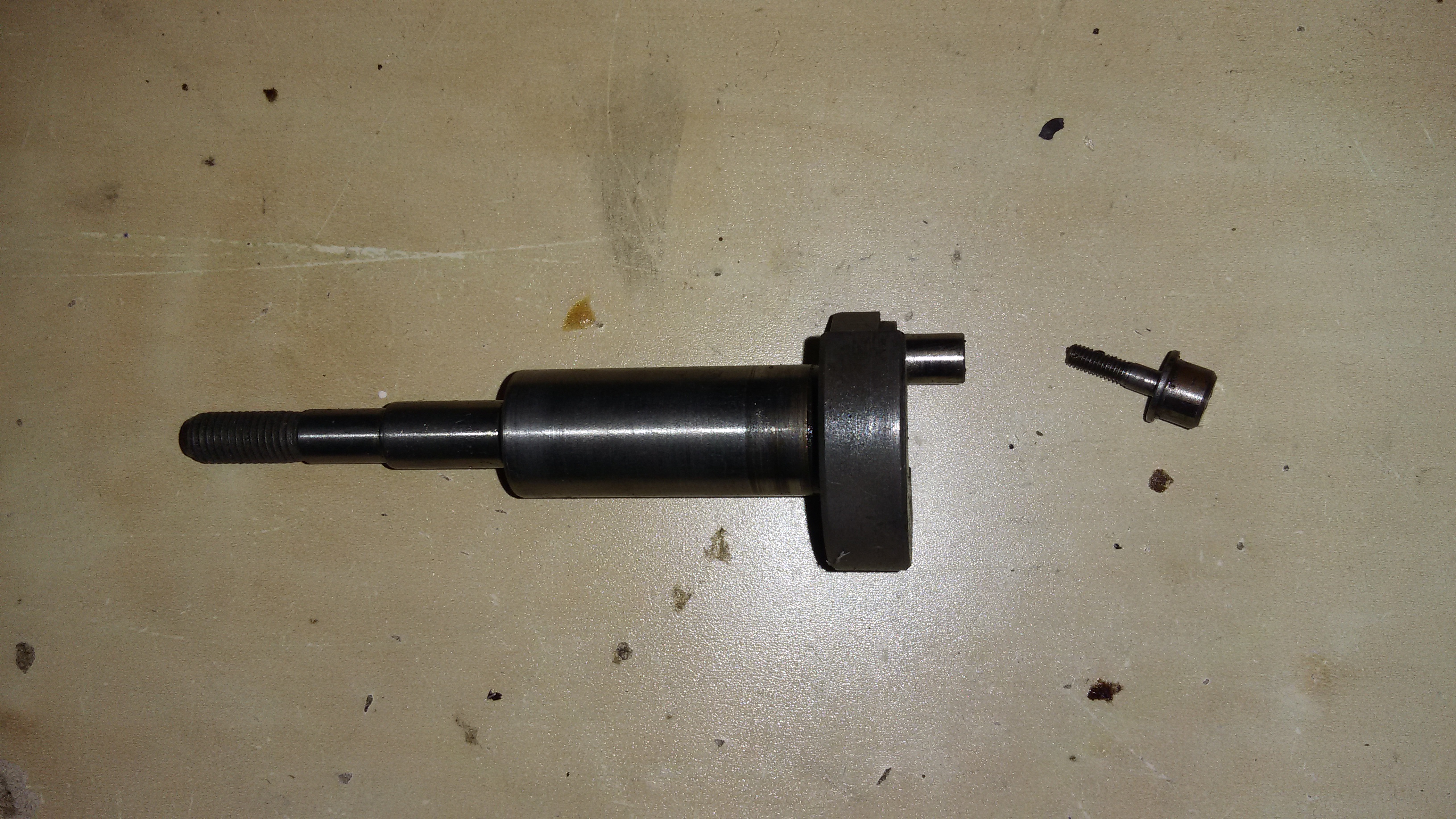

Bleek een boutje te zitten met links draad die eerst los moest.

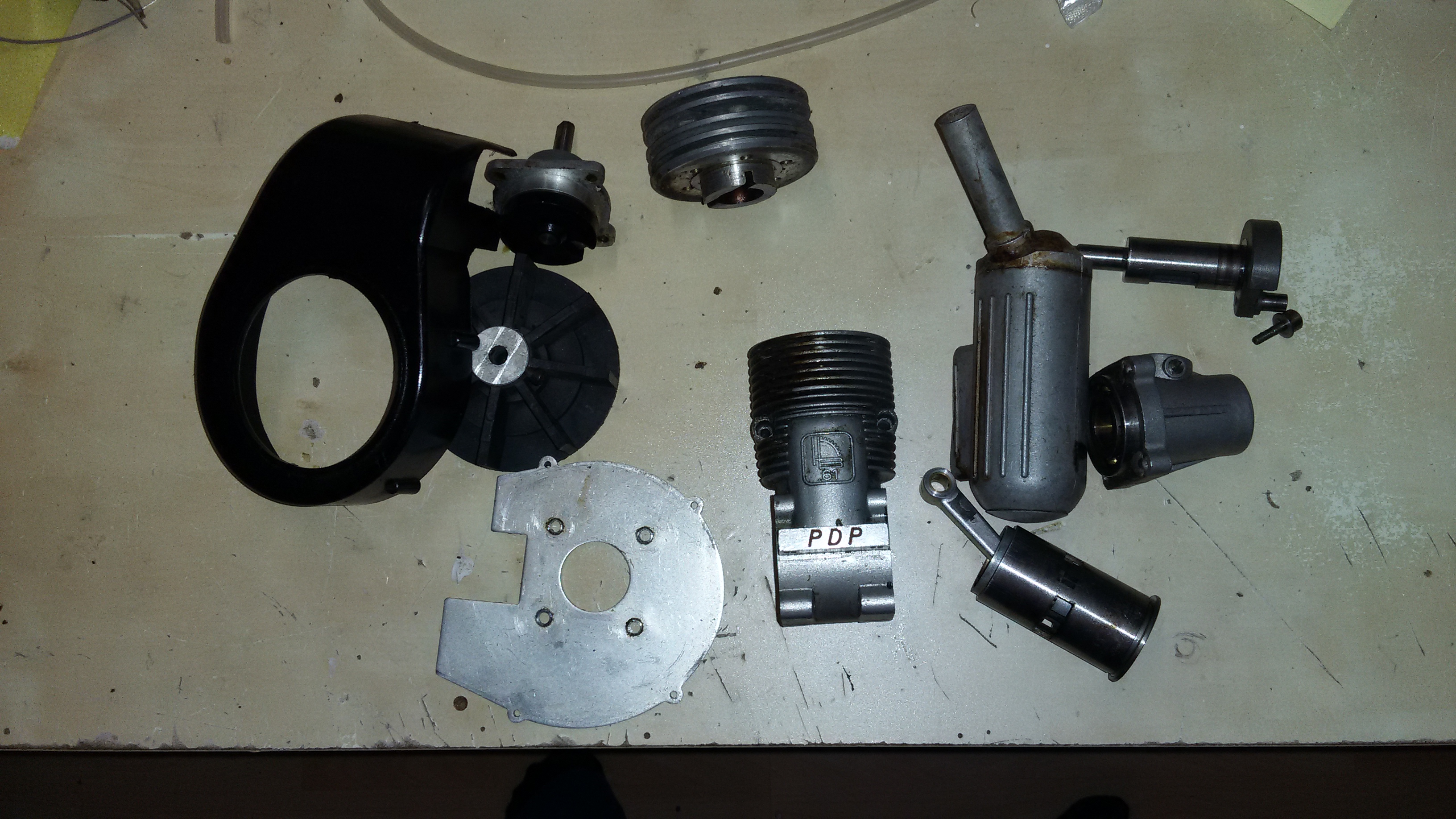

En los.

Na enige logica er op los te laten en de ervaringen met de OS FS 60 met het nokkenas schroefje klopte mijn gedachte van het linkse draad gelukkig.
Het boutje borgt de drijfstang en neemt de as van de koelfan mee.

Jan



Hee, wat apart.... Ik heb ook zo'n motor (inclusief de bijbehorende heli) gehad, en ik kan me niet herinneren dat daar zo'n boutje in zat....
Zeker niet iets met linkse schroefdraad. En ik heb die motor toch echt helemaal uit elkaar gehad destijds.
In mijn geheugen kon dat front er zo af, en was de kruktap verlengd met een wat kleinere diameter dan waar de drijfstang loopt.

Enige linkse draad die ik me kan herinneren aan die hele heli was van het pitch-aanstuurstangetje in de holle hekrotor-as....

Maar ik kan me vergissen, want het is 32 jaar geleden....



Dat boutje moet linkse schroefdraad hebben, anders zou hij loslopen.
Zelfde geldt voor fietstrappers, links en rechts verschillende schroefdraad.



Die heb ik voor jou oude onderdelen de motor heeft een versleten zuiger zit groefen in.
Ik heb ook nog een complete heli mechaniek met een splinter nieuwe stamo pdp 61 met geforceerde koeling voor in een heli te monteren alles nieuw in de doos.



Dang... het mechaniek kan ik allang niets meer mee.... Maar die HB Stamo, daar heb ik mischien wel belangstelling voor...



Ik spaar oude heli"s, wat voor een mechaniek is dat?

Groeten,

Arie



Wat onder andere hier in zat: https://www.modelbouwforum.nl/posts/4304154/

Goede beelden van het mechaniek op pagina 2
