Nooteboom 4-as Flatbed uitschuifbare trailer

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door Catwoman, 17 apr 2023.

Pagina 2 van 5
  1. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Iedereen bedankt voor de reactie ! :thumbsup:

    Groetjes, Charlotte.:bye:

    Catwoman, 16 mei 2023
    #21
  2. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    hallo Luitjes,
    ...weer wat verder....
    ...eerst verder met het locking mechanisme...

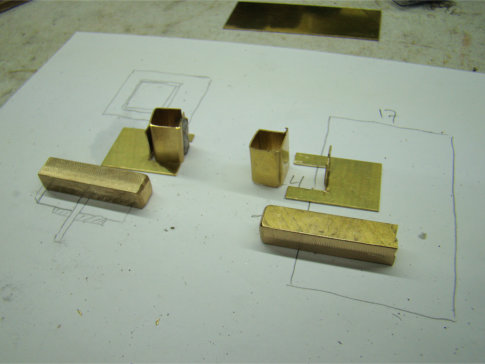

    ...van massief vierkant messing de locking pins gemaakt,en van messing plaat de houders gemaakt...
    ...bevestigings plaat gemaakt van messing...
    ...daarna de gaten uitgetekend en uitgefreesd....
    ...daarna met vijlen verder op maat gemaakt.zodat de houders er strak in passen...
    ...houders in het gat geplaatst....
    ...de locking pins op maat gemaakt en voorzien van een asje, wat weer gemaakt is van rvs imbus boutjes waar de kop vanaf gezaagd is...
    ...de messing plaatjes gesoldeerd aan de houders en nog een plaat gemaakt die de veer tegen houd...
    ...aan het uiteinde van het asje van de locking pin een gaatje geboord voor een m2 boutje, waar later een kabeltje richting de servo gaat om de pin te bedienen...

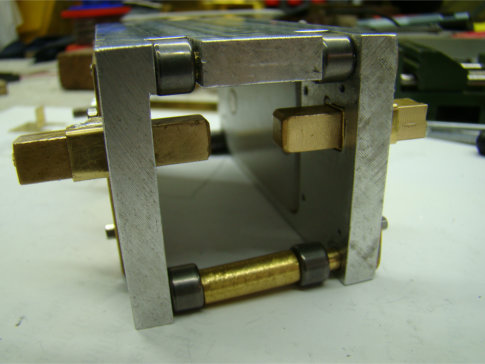

    ...en beide locking pins gereed....

    volgende stap is de gaten maken in de uitschuif balk ,waar de lockingpins in komen te vallen....:rolleyes:

    groetjes, Charlotte.:bye:

    Catwoman, 27 jun 2023
    #22
    vGenLheftruck_Maarten, trialrolf, Marceline en 10 anderen vinden dit leuk.
  3. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.882
    Locatie:
    Utrecht
    Klasse!!! iedere update is smullen

    Leon1965, 27 jun 2023
    #23
  4. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Dankjewel Leon en iedereen voor de "leukjes" :thumbsup:

    groetjes, Charlotte.:bye:

    Catwoman, 5 jul 2023
    #24
  5. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Hallo Luitjes,
    ...weer iets verder....

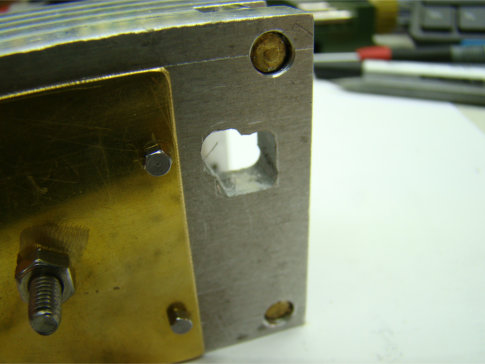

    ...de eerste gaten voor de locking pins gemaakt....
    ...hier zijn de locks te zien in onvergrendelde toestand....

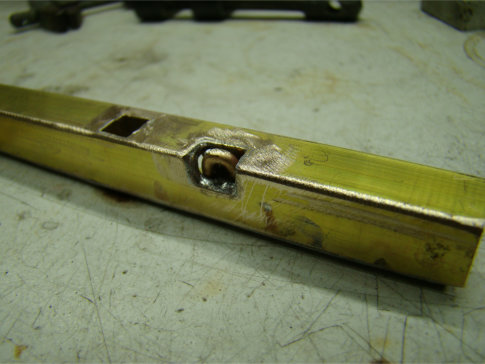

    ...en het blok iets naar voren geschoven, en de locks zijn in de gaten gevallen, dus in de sper-stand...
    ...daarna de rest van de gaten uitgemeten en afgetekend,en daarna uitgefreesd....
    ...na het frezen de ronde hoekjes recht gevijld....
    ...en daarna alle positie uitgetest op het gemakkelijk in de gaten vallen van de locking pins,alles werkt perfect...:banana:.

    Groetjes, Charlotte.:bye:

    Catwoman, 21 jul 2023
    #25
    Roelof_l, ozy, bvdh en 8 anderen vinden dit leuk.
  6. stoomertje

    stoomertje

    Lid geworden:
    20 jun 2018
    Berichten:
    825
    Locatie:
    Halsteren
    Mooi hoor.(Reserve toesten bord ligt er al bij)

    stoomertje, 21 jul 2023
    #26
  7. trialrolf

    trialrolf Vriend van modelbouwforum.nl

    Lid geworden:
    23 mrt 2015
    Berichten:
    3.377
    Locatie:
    Achterhoek
    Hier net een nieuwe gepakt..... Moois zet je daar op de wielen Charlotte

    trialrolf, 21 jul 2023
    #27
  8. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.882
    Locatie:
    Utrecht
    Hoi Charlotte,
    Weer een genot om je bouwkunsten te volgen

    Leon1965, 22 jul 2023
    #28
  9. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Dankjewel Stoomertje,:thumbsup:
    Dankjewel Rolf,:thumbsup:
    Dankjewel Leon,:thumbsup:
    Dank Allen voor de "leukjes",:thumbsup:

    groetjes, Charlotte.:bye:

    Catwoman, 24 jul 2023
    #29
    clipper vindt dit leuk.
  10. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Hey allemaal,
    ...ook hier weer wat verder...

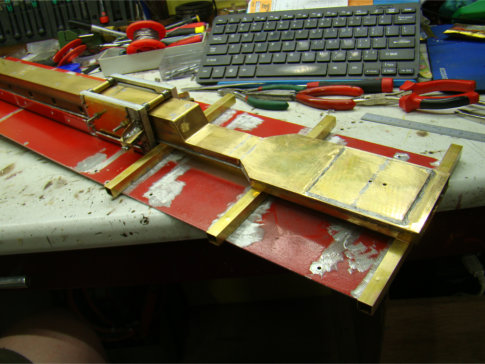

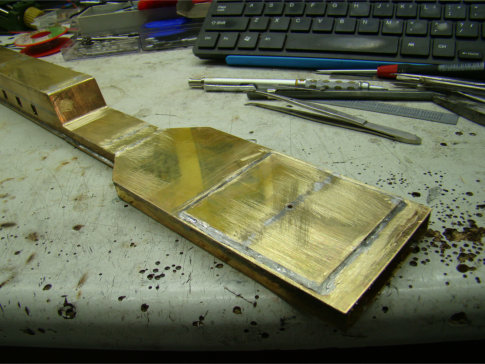

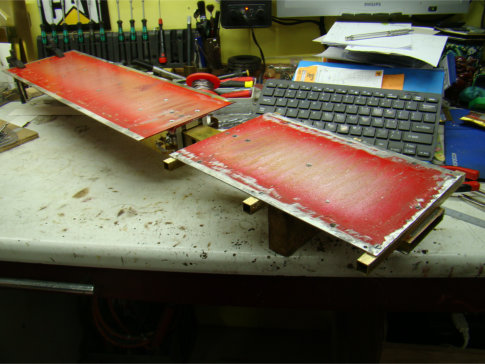

    ....aan de voorzijde van de centrale balk is de zwanenhals gemaakt...

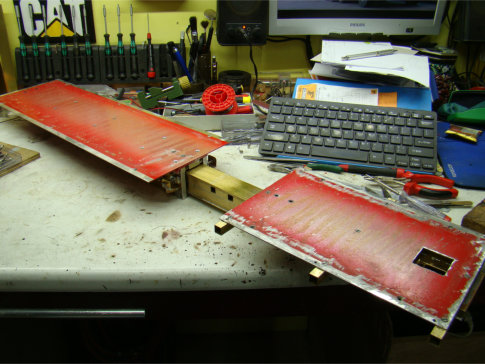

    ...om het voordek gelijk te krijgen met het achterdek dwarsbalken gemaakt op de zwanenhals...

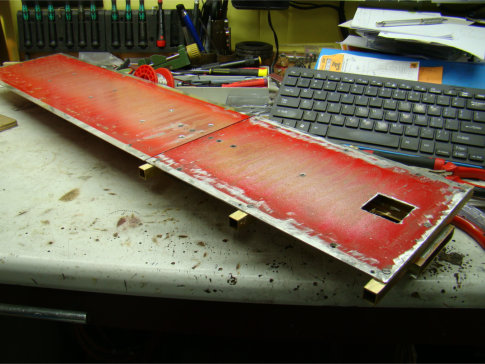

    ...en dan ziet het er zo uit...
    ...op de uitstekende delen van de balken worden straks de zijbalken bevestigd....

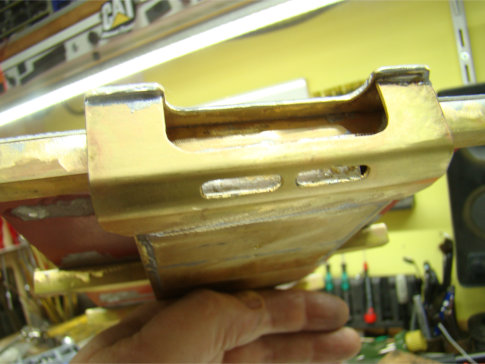

    ..hierboven zie je het kopschot wat op een stevige fundatie vastgemaakt is aan de zwanenhals...
    ...en op mijn model hier het begin ervan...


    Groetjes, Charlotte.:bye:

    Catwoman, 15 aug 2023
    #30
    Ro-tje, Leon1965, bvdh en 8 anderen vinden dit leuk.
  11. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    3.281
    Locatie:
    Turnhout belgie
    wauw, dit is een prachtig stukje metaalbewerking, knap resultaat dat je hier neerzet.

    Marc w, 15 aug 2023
    #31
  12. Marceline

    Marceline

    Lid geworden:
    28 okt 2021
    Berichten:
    735
    Locatie:
    Rotterdam
    036.jpg Weer mooi staaltje modelbouw Charlotte.

    Hoe je die bevestigings plaat maakt is mooi, ga ik ook eens proberen te maken voor het kopschot Volvo F89.

    Marceline, 15 aug 2023
    #32
    clipper en Catwoman vinden dit leuk.
  13. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Dank Allemaal voor de leukjes.:thumbsup:
    Dank je Marceline,:thumbsup:
    ...probeer het zo goed mogelijk na te maken, volgens de folder van Nooteboom moet het kopschot 25 Ton ( Tüv gecertificeerd ) tegen kunnen houden ....

    Groetjes, Charlotte.:bye:

    Catwoman, 18 aug 2023
    #33
  14. Herman Herrebout

    Herman Herrebout

    Lid geworden:
    20 jan 2019
    Berichten:
    351
    Locatie:
    Terneuzen
    Ziet erheen netjes en mooi uit hoor.

    Herman Herrebout, 20 aug 2023
    #34
    Catwoman vindt dit leuk.
  15. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Hallo Luitjes,
    ....weer iets verder gekomen...
    ...zoals hier bij het grote voorbeeld te zien zitten er naast het laadvlak in de zijbalk verzonken bind-ogen die uiteraard niet mogen ontbreken op mijn model...
    ...bij mijn semi-dieplader heb ik ze ook gemaakt,dus de methode hoe ze te maken was al bekend....

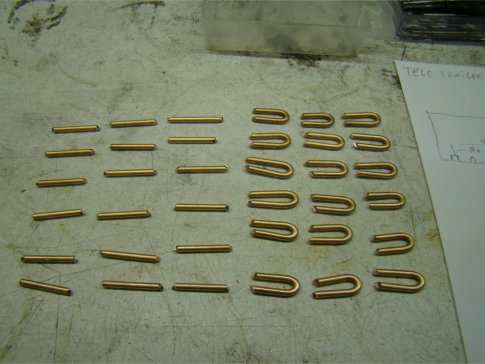

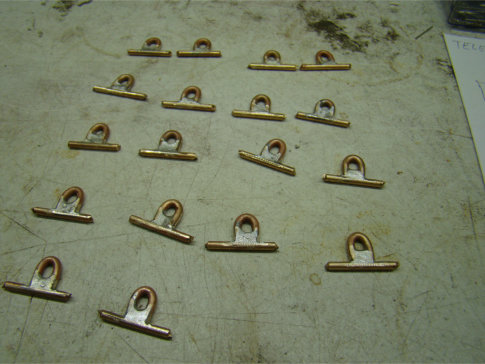

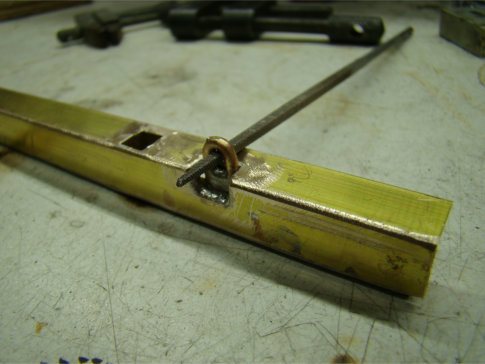

    ...eerst de bind-ogen gemaakt van messing draad 2 mm...
    ...eerst gebogen, en daarna op maat gemaakt...

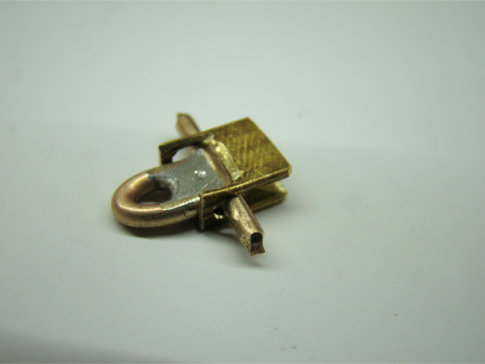

    ...en daarna gesoldeerd met zilvertin, wat een iets hogere trekkracht heeft en ook een hogere smelt temperatuur, zodat het bij het latere soldeerwerk niet los gaat...

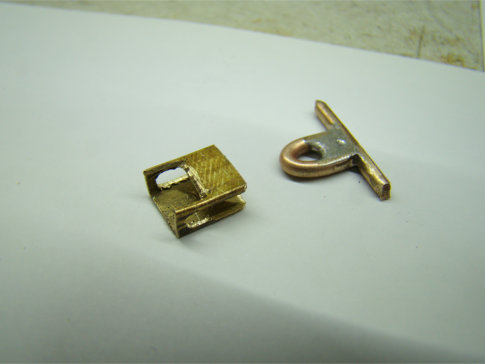

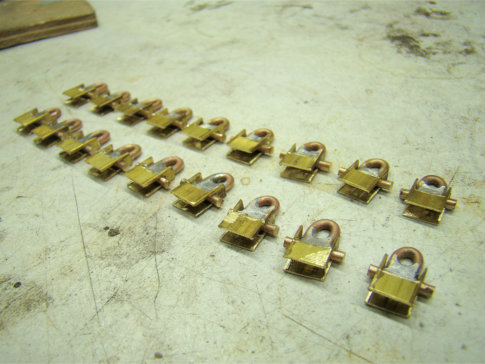

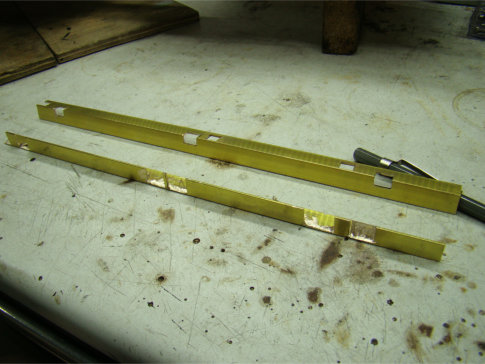

    ...hierboven het huisje uit messing profiel gemaakt, waar de bind-ogen in zitten...
    ...en daarna gelijk voor de hele trailer gemaakt...

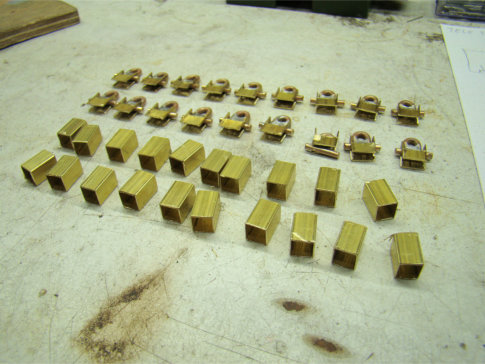

    ...de vierkante buisjes zijn voor de gaten waar de rongen in geplaatst kunnen worden...

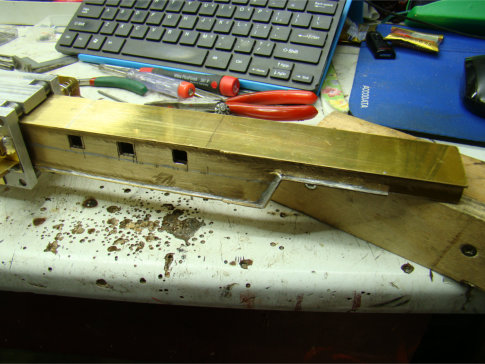

    ...daarna de posities op de zijblak afgetekend en zo ver mogelijk uitgeslepen met de mini handtool ....
    ....daarna verder op maat gevijld...

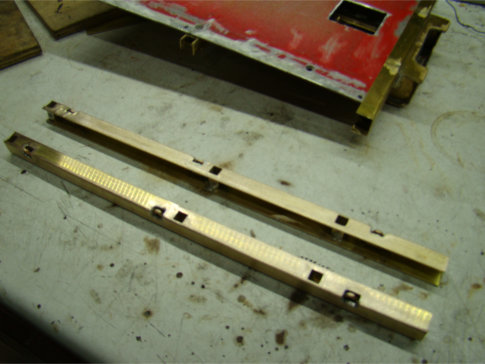

    ...en het boven-en onder gedeelte van de zijbalk gereed om te gaan solderen...
    ...daarna de bindogen en de vierkante buisjes in de balk gesoldeerd en verder afgewerkt...
    ...beide zijden gereed...

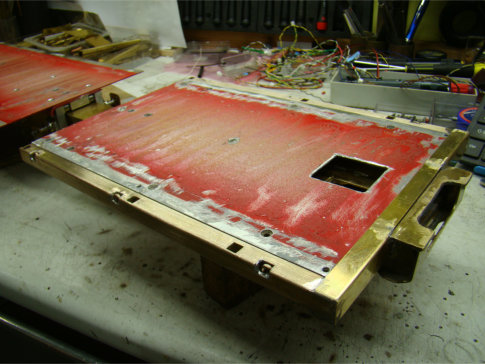

    ...en op hun plaats gesoldeerd aan het frame van de voorzijde....
