Ornithos bouwproject 2021-2022 P51 Mustang

Discussie in 'Bouwverslagen - Vliegen' gestart door tjarko, 3 nov 2021.

  1. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Ik denk het wel dat hij dit jaar de lucht in gaat.
    Luchthapper is nu ook klaar.

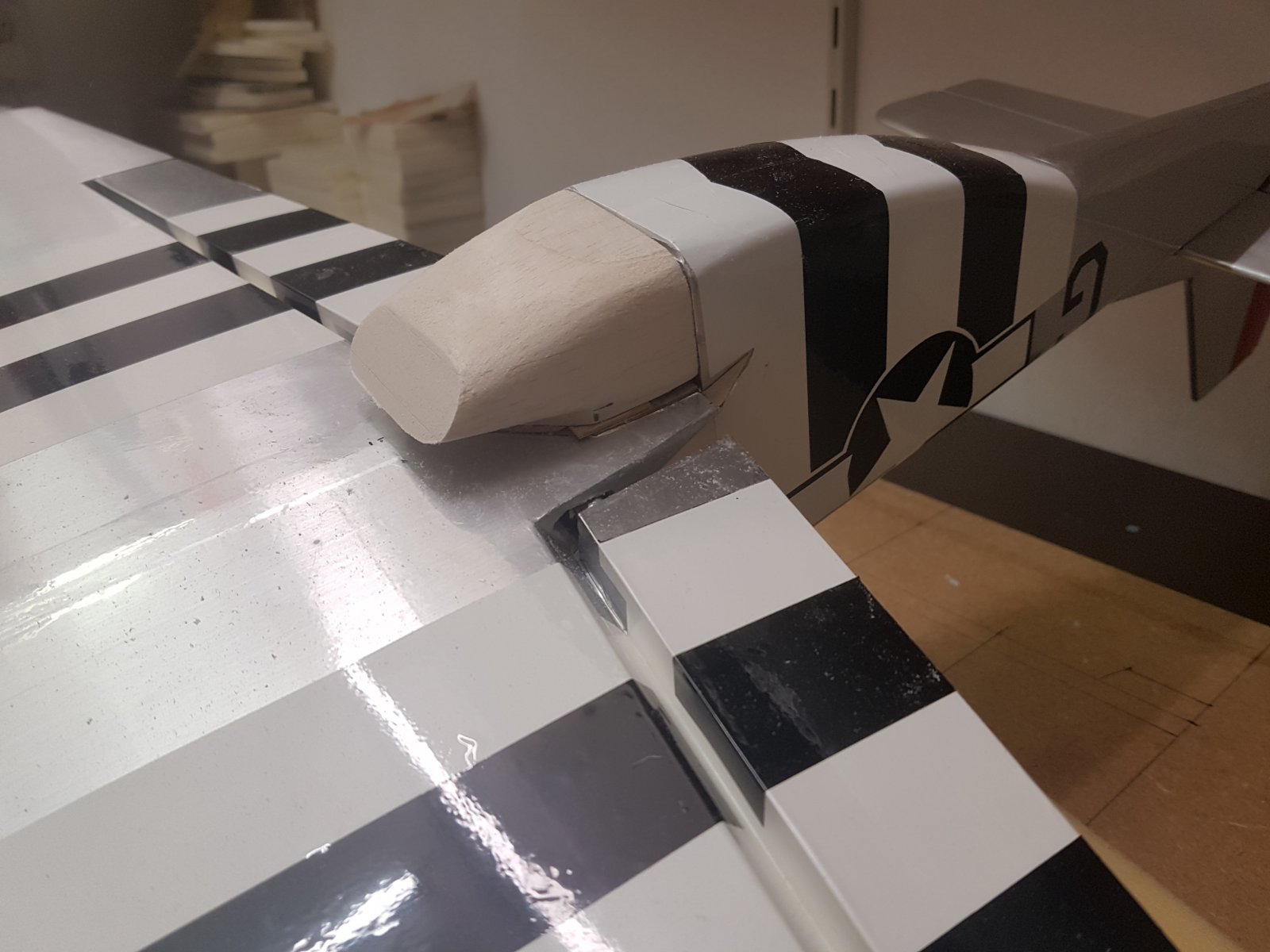

    20211220_225909.jpg uit massief balsa opgebouwd, hier nog los.
    Verhard met CA lijm, voorzien van alu tape en een streepje mat zwarte verf, hier nog nat..

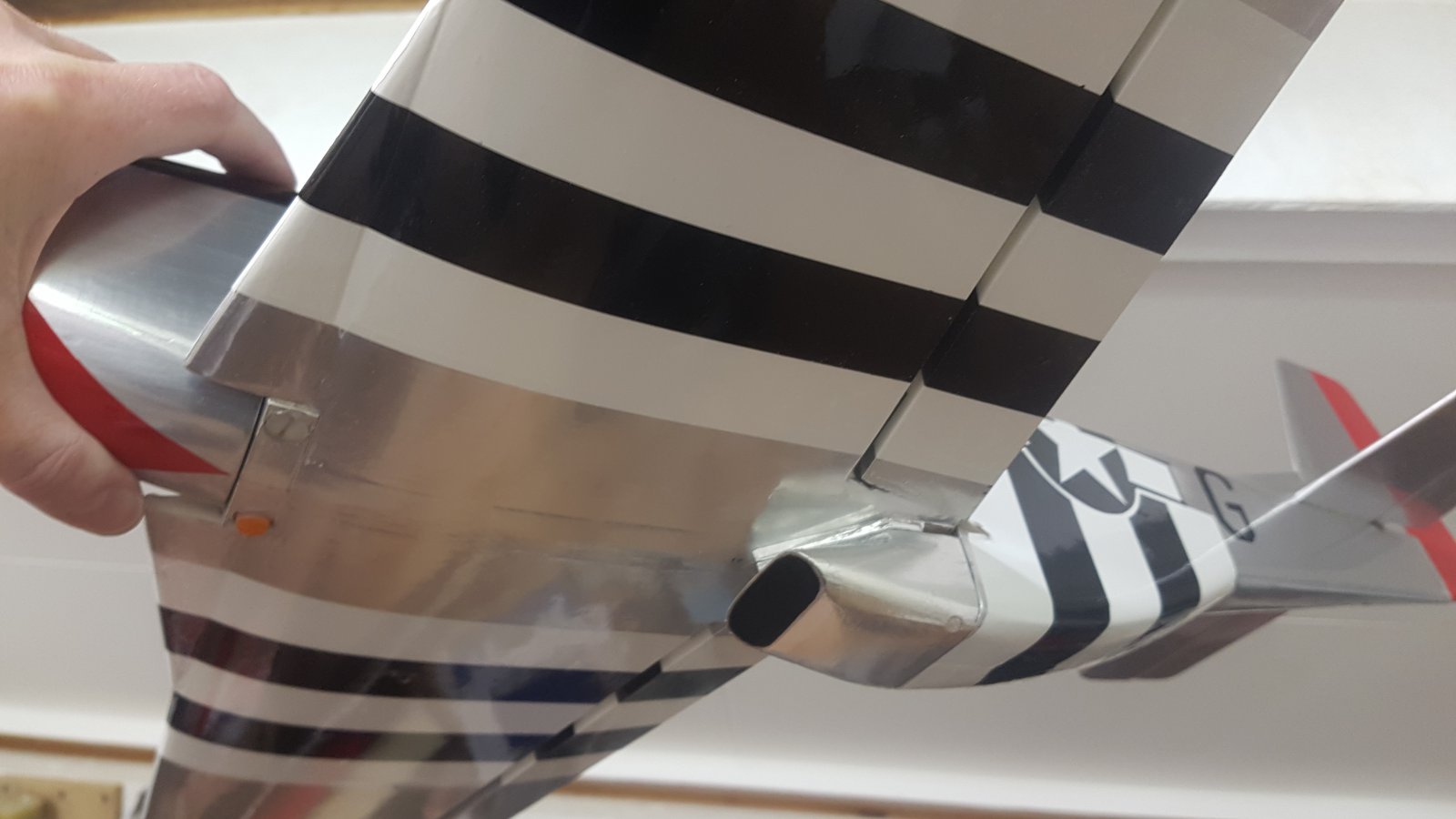

    Laatste puntje is de vleugel aansluiting op de romp, voor en de fairings.

    fransspitfire, juwi, strutter en 2 anderen vinden dit leuk.
  2. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Fraai werk weer Tjarko!

    .
    Ik ben vast begonnen met het zoeken naar afbeeldingen van het kleurenschema van m`n Miss Foxy Lady:

    [​IMG]

    [​IMG]

    Binnenkort met photoshop aan de gang, eerst foto`s verzamelen op het internet van Miss Foxy Lady:

    [​IMG]

    Deze P-51 droeg dit zwarte schema maar een jaar, namelijk in 1974 (mijn geboortejaar!).
    Het jaar daarna werd ze een geheel witte Miss Foxy Lady met hetzelfde No. (34) maar andere graphics.
    De jaren daarna omgedoopt tot Sumthin Else, Kentucky Babe en vliegt nu als Crazy Horse 2.

    Groeten, Ramses
    .

    Laatst bewerkt: 22 dec 2021
    fransspitfire, juwi en tjarko vinden dit leuk.
  3. juwi

    juwi

    Lid geworden:
    11 mei 2014
    Berichten:
    204
    Locatie:
    Nuenen
    Holy Mozes! Is het Pylon vliegen al een race, jouw bouw is dat zeker ook. Heel erg fraai Tjarko, petje af!

    Clear skies,
    Jurgen

    ramses en tjarko vinden dit leuk.
  4. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Tnx Jurgen..

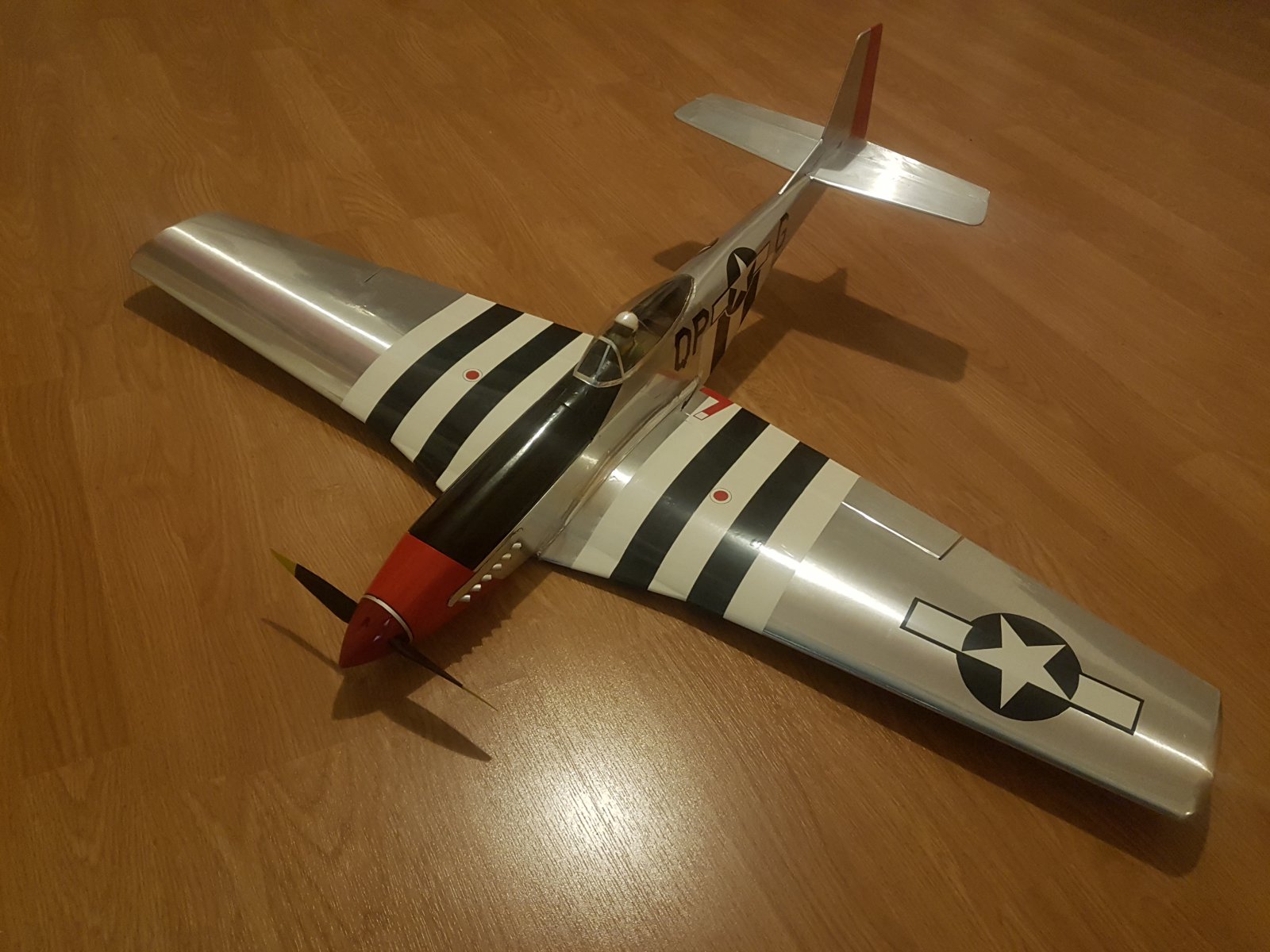

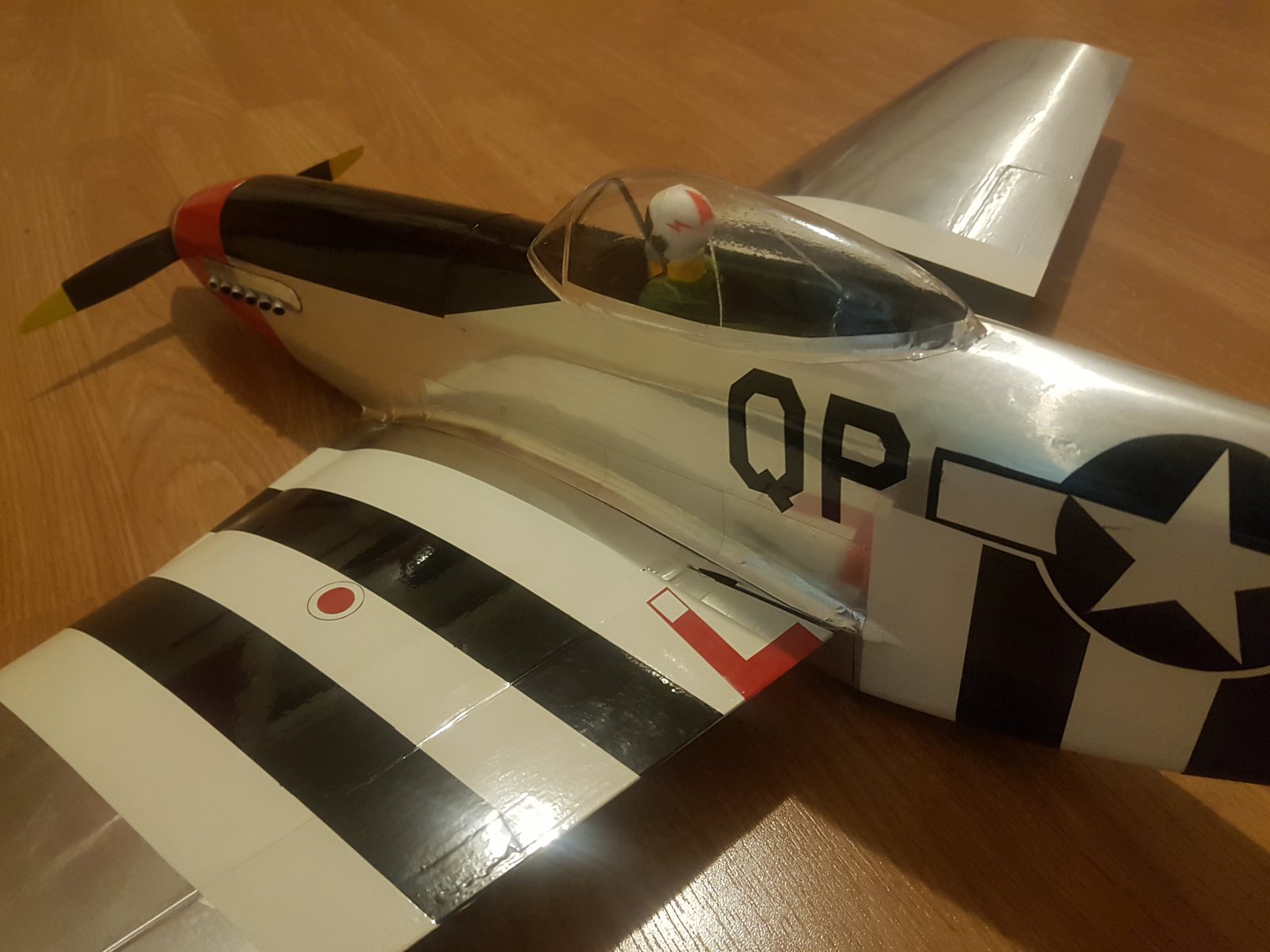

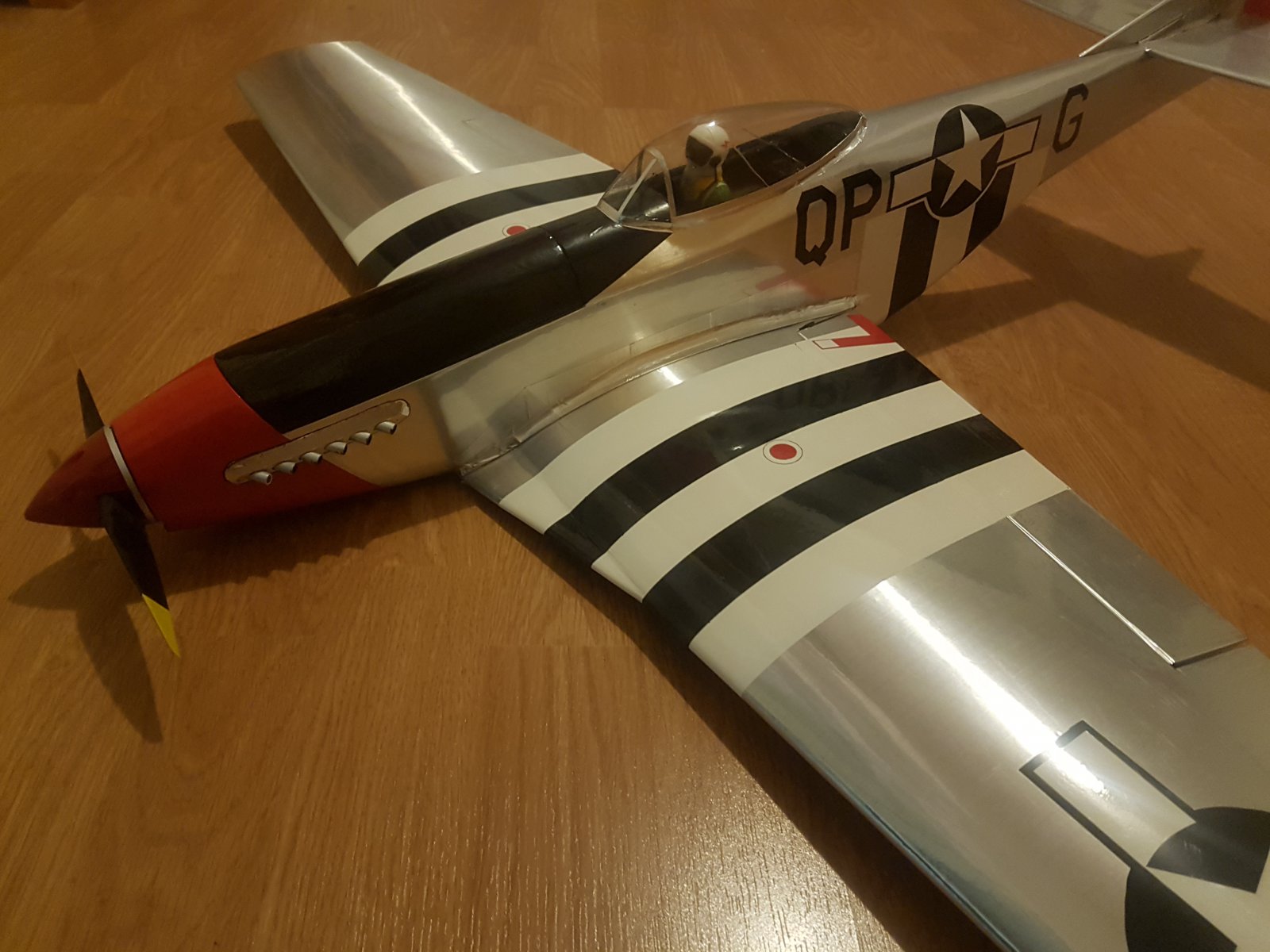

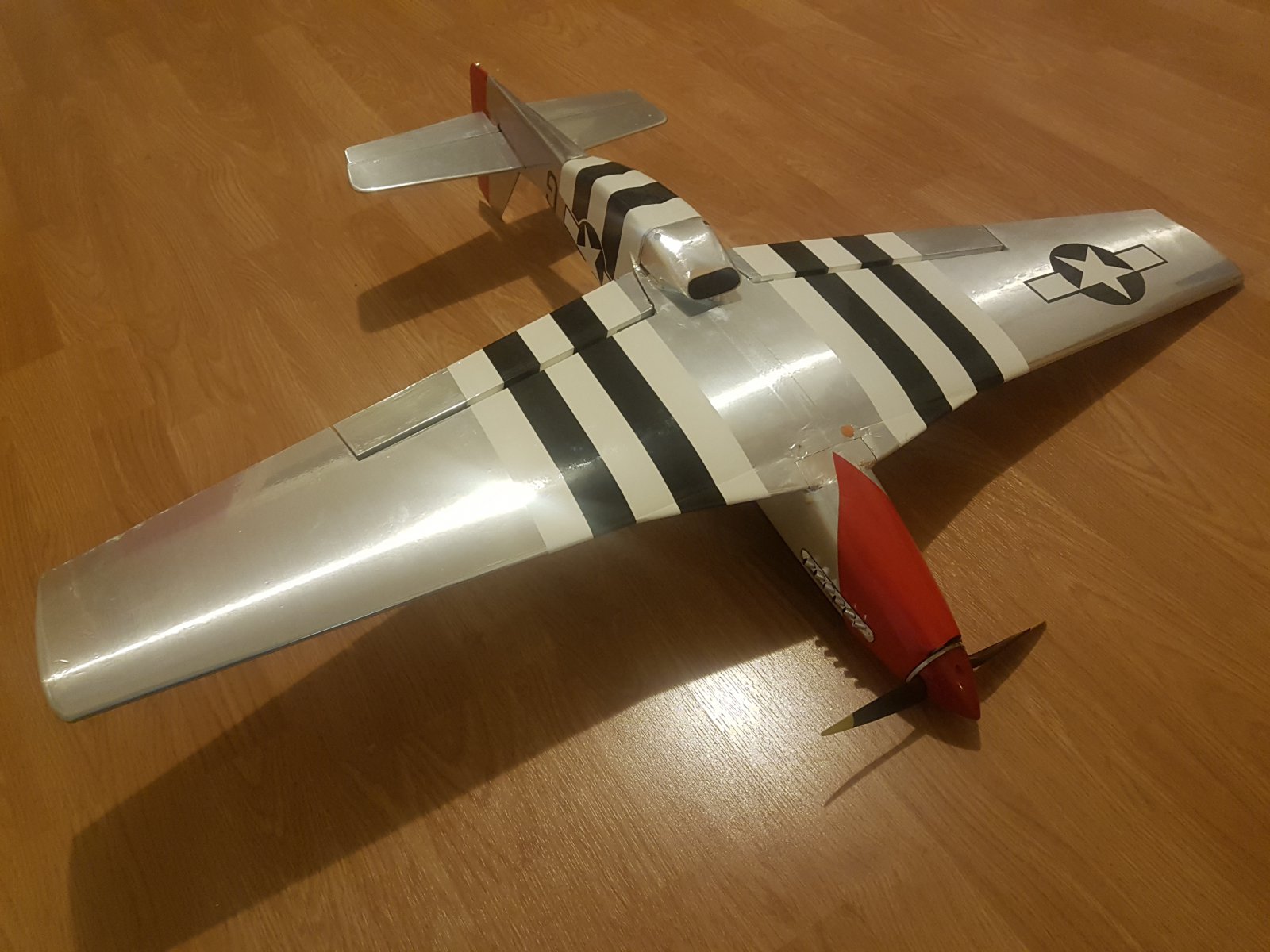

    Laatste klusjes waren de fairing en installatie van een Allison V12.

    Hij is 760 gram, zonder accu. Met zware 4s komt het op 1025 gram, precies E2K wedstrijd gewicht... is dat toeval??

    coen_l, Thedo, Justus en 7 anderen vinden dit leuk.
  5. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Wauw Tjarko, dat is een hele gave Club Pylonrace Mustang geworden :thumbsup:
    De details als de cockpit, vleugelfairings en motor uitlaten maken de kist helemaal af!
    Succes met de maiden, happy landings!

    .
    Aan de hand van fotos gevonden op internet van de echte Miss Foxy Lady het A4 decal vel schaal 1/12 gemaakt in photoshop voor mijn model:

    [​IMG]

    Fijne dagen iedereen :bier:

    Groeten, Ramses
    .

    Laatst bewerkt: 25 dec 2021
    coen_l, tjarko en bipeflyer vinden dit leuk.
  6. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Eerst de vleugel afgemaakt.
    De vleugeltippen nog iets afgeknot en in de vorm van het origineel gemaakt.
    De spanwijdte van mijn Miss Foxy Lady is nu 94,5cm van tip tot tip.
    Ik heb ook de tippen van de staartvlakken afgeknot zoals het voorbeeld ook heeft.

    De ailerons bepaald en uitgesneden en de aileron torquerods geinstalleerd.
    Ik zet de ailerons vast dmv een foliescharnier:

    [​IMG]

    ...en toen de rol zwarte Oracover toch op tafel lag...
    De romp ook gelijk in de folie gezet op de neus na.
    Het cockpitkapje zet ik vast met transparante bisonkit en aluminium tape.
    Hier afgeplakt voor een zwart gloss Humbrol toplaagje:

    [​IMG]

    Rest nog 1 ding te doen, dan is ze ruwbouw gereed en klaar voor de afwerking en rc inbouw:

    Het inbouwen van de motor, in dit geval geen electromotor maar een tweetakt MVVS .15 GFS/R RC.
    In de openingspost van m`n Caudron C460 Pylon Racer is te lezen dat ik nu twee van deze motoren heb.
    Een gloednieuwe en een tweedehandse, die tweedehandse is nu nog een CL uitvoering (venturi ipv carburateur).
    Ik heb inmiddels ook een gloednieuwe extra carburateur gevonden voor de CL versie, die wordt dus ook RC versie.
    De nieuwe MVVS komt in de Mustang, de tweedehands MVVS in m`n Caudron:


    [​IMG]

    De "tuned silencer" is draaibaar en staat iets schuin op de lenge-as.
    Daardoor is het mogelijk de uitlaat schuin naar boven-, onder- of zijwaards te plaatsen:

    [​IMG]

    [​IMG]

    Groeten, Ramses
    .

    juwi, bipeflyer, fransspitfire en 3 anderen vinden dit leuk.
  7. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Update Miss Foxy Lady:

    Miss Foxy Lady is tot de neus voorzien van haar zwarte jasje:

    [​IMG]

    Nu zijn de afgeknotte vleugel- en staartvlak tippen goed te zien:

    [​IMG]

    Gewicht zoals ze nu op de foto`s staat is 446 gram:

    [​IMG]

    De onderkant met belly scoop, en alles intern aangestuurd.
    Geen hevels of servostangen buiten de romp of de vleugel:

    [​IMG]

    [​IMG]

    Als straks de decals erop komen, dan komt ze echt tot leven...

    [​IMG]

    [​IMG]

    Groeten, Ramses
    .

    coen_l, juwi, E.hof en 3 anderen vinden dit leuk.
  8. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Mooimooimooimooi . . .


    jan.

    ramses vindt dit leuk.
  9. bipeflyer

    bipeflyer

    Lid geworden:
    18 apr 2012
    Berichten:
    1.011
    Locatie:
    Nederland
    Gaaf! lekker bezig Ramses, schiet lekker op en wordt een mooie bijzondere Mustang zo.

    Mag ik vragen van welk materiaal je die torque rods gemaakt of gebogen hebt? Zijn dat kant-en-klare van DU-BRO of zelf gebogen?

    ramses vindt dit leuk.
  10. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Vanmiddag de Mustang ingevlogen.
    Ramses was mijn helper , filmer en fotograaf waarvoor hartelijk dank.
    Begonnen met zwaartepunt op 30% van de gemiddelde aerodynamische koorde, bij dit trapezium vleugeltje gemeten op 220mm uit de langsas. Roer uitslagen ca 10 mm in alle richtingen, 45% expo.
    Ramses gaf een mooie worp en de kist ging volg gas er als een haas vandoor... meteen gas terug naar 50%.
    De kist vliegt prima en er was maar weinig trimwerk nodig.
    Wel waren de uitslagen naar mijn smaak wat groot, heb ik wat teruggezet in de 2e vlucht. Zwaartepunt was redelijk ver naar achteren, hoefde maar heel weinig down te geven in rugvlucht. Later de accu 2 cm naar voren gelegd, zwaartepunt ca 5mm naar voren.
    De kist vliegt heel fijn. Wendbaarheid kan naar wens tot extreem worden opgevoerd. Ook bij heel kleine loopings breekt hij niet uit.
    Landen gaat goed, zweeft mooi uit, maar het remp abrubt in het gras, ik vermoed door de luchthapper onder de neus.
    4 vluchtjes gemaakt, gaat lekker als E2K door een pylon race circuit, met een whoosh geluid bij hard trekken op pylon 2 en 3.

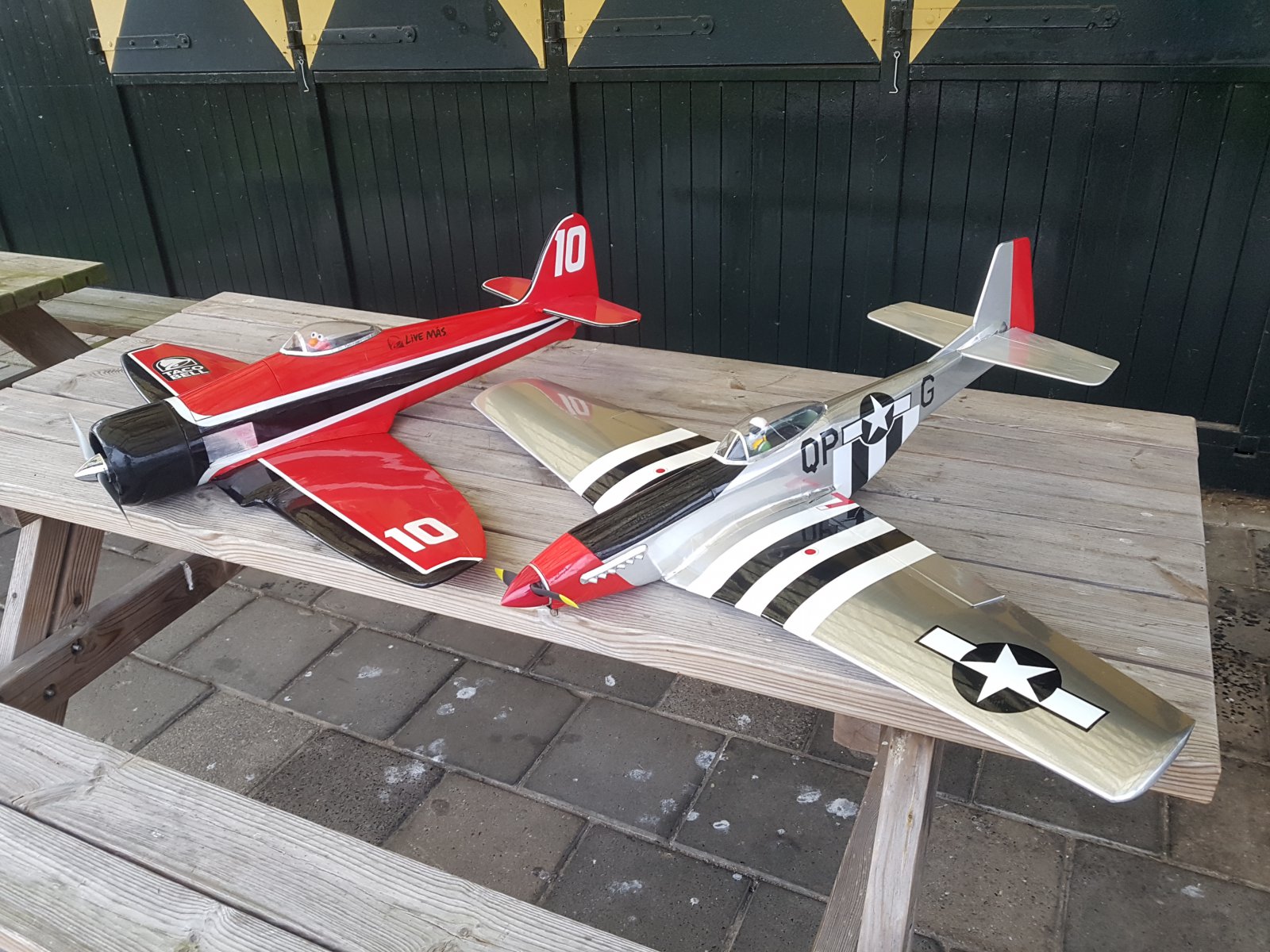

    Naast broertje SeaFury, een ander Ornithos bouwproject..
    Filmpje met dank aan Ramses.

    bipeflyer, strutter, Bavo en 9 anderen vinden dit leuk.
  11. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Was een geslaagde maiden van een dito bouwproject :thumbsup:
    Je hebt er echt iets moois van gemaakt en zo vloog het ook!
    De details maken de Mustang helemaal af.

    Hierbij nog enkele foto`s van vanmiddag.
    De foto`s en het filmpje zijn met m`n telefoontje geschoten.
    M`n telefoon kon moeilijk scherp stellen door de grijze lucht en de snelheid van de Mustang...
    Maar het mooie vliegbeeld van Tjarko zijn erg fraaie QP-G is wel enigzins zichtbaar.

    Inpluggen van de accu voor de maiden flight:

    [​IMG]

    ... en enkele foto`s van de vier vluchten van vanmiddag:

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Maiden flight(s) geslaagd :yes:

    [​IMG]

    Gefeliciteerd Tjarko :thumbsup:
    Happy landings!

    Groeten, Ramses
    .

    bipeflyer, strutter, TheoV en 6 anderen vinden dit leuk.
  12. fransspitfire

    fransspitfire

    Lid geworden:
    13 jul 2012
    Berichten:
    131
    Gefeliciteerd Tjarko met je succesvolle maiden!

    Ik kan me niet herinneren dat ik ooit zo’n mooi afgewerkte P51 gezien heb op deze schaal.

    veel succesvolle vluchten toegewenst.

    Groet Frans

    ramses, TheoV en tjarko vinden dit leuk.
  13. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Bedankt voor de complimenten allemaal.

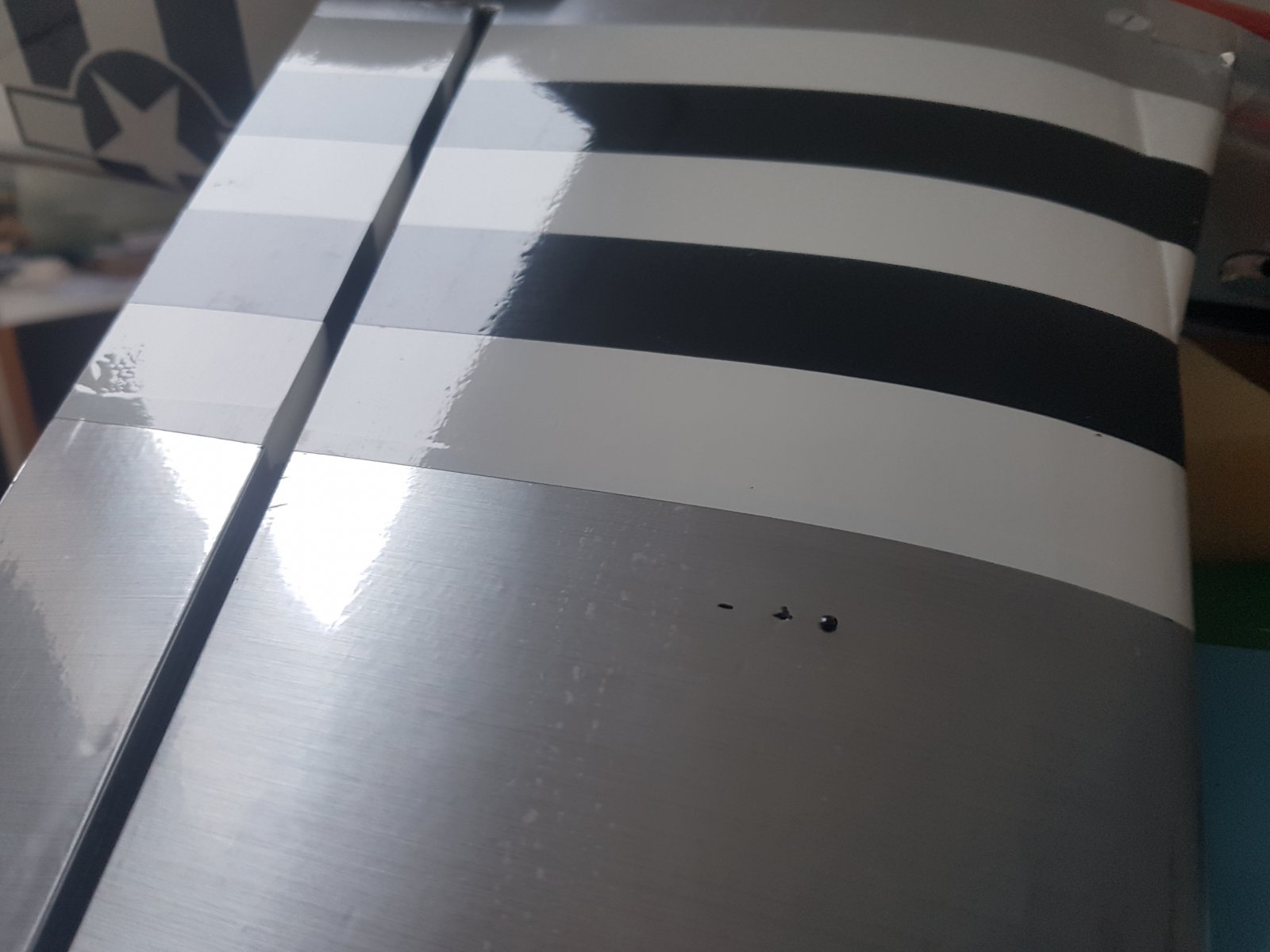

    Een update over de afstellingen.

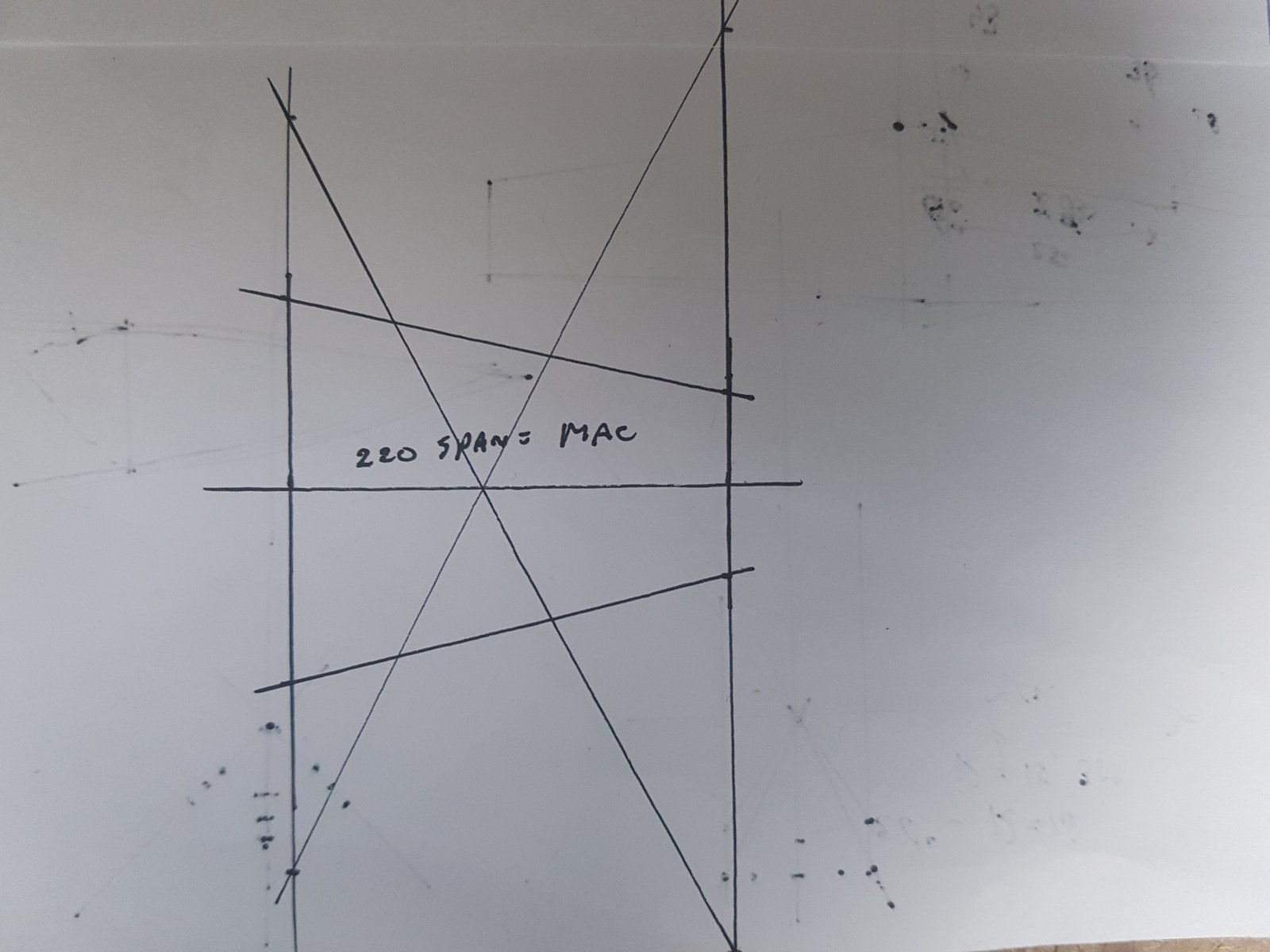

    Zwaartepunt ligt nu op 26.4% van de MAC, mean aerodynamic chord. Deze heb ik grafisch bepaald met de trapezium methode.
    Het komt er kortweg op neer dat op 220 mm van de spanwijdte de vleugelkoorde genomen moet worden voor de zwaartepuntsbepaling. Koorde is hier 174 mm en zwaartepunt ligt 46 mm achter de neuslijst. Ik heb 2 korte speldjes in de vleugel gestoken op deze positie, dan kun je voelen of hij hier op je vingertoppen in evenwicht ligt.
    Je ziet nog de oude gaatjes, 5 mm naar achteren. Dan vliegt hij ook prima, erg wendbaar en gevoelig.

    De roeruitslagen:
    Hoogteroer up 8 / 5 mm dual rate hi / low
    Hoogteroer down 5 / 3 mm dual rate hi/ low
    Aileron up 10 / 6.5 mm dual rate hi /low
    Aileron down 5 / 3 mm dual rate hi / low.
    Expo: 40% op hoogteroer en ailerons
    Mixers:
    5% down gemixed op gas signaal.

    De dual rate instellingen, hi is goed voor normaal vliegen, kunstvlucht, start en landing.
    De dual rate low instelling is om te pylon racen, volgas hard en laag, strak om de palen sturen.

    Veel succes allemaal met bouwen en invliegen.

    juwi, TheoV en ramses vinden dit leuk.
  14. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Update Miss Foxy Lady:

    Eerst de motor ingebouwd en een 0.6mm vliegtuigtriplex neusring achter de spinner vastgemaakt.
    Daarna de neus verder in vorm geschuurd:

    [​IMG]

    De carburateur komt mooi precies uit in de luchthapper straks.
    Dit deel en de onderzijde van de motorkap moet later nog verder vormgegeven worden:

    [​IMG]

    En toen het grote puzzelen... hoe en waar ga ik de uitlaat (opening) plaatsen...
    Niet aan de bovenkant van de romp, dat vind ik niet zo mooi vlak voor de cockpit.
    De onderkant vind ik niet praktisch i.v.m. opgooien van het model straks.
    Het wordt dus een van de zijkanten.
    De motor staat i.v.m. side-thrust iets schuin en dat komt voor de uitlaat mooi uit, dus positie bepaald.

    Het gat voor de uitlaat bepalen was erg veel meten, passen en weer controleren, maar dit is het geworden:

    [​IMG]

    Ik wil de uitlaat in een "geisoleerde" tunnel dus een vorm gezocht die als mal kan dienen.
    De kartonnen koker van een rol Oracover bleek precies goed!
    Voor de tunnel lamineer ik 2 lagen balsa met daartussen 2 lagen aluminium:

    [​IMG]

    Met schilderstape vastgezet tijdens het drogen van de epoxy:

    [​IMG]

    Twee ruwe stukjes tunnel, eentje extra voor als de eerste eventueel mislukt:

    [​IMG]

    Zo komt de uitlaat in de romp te liggen:

    [​IMG]

    ... en zo steekt ze dan buiten de romp uit:

    [​IMG]

    De tunnel voor de uitlaat op maat gemaakt en verder afgewerkt:

    [​IMG]

    Ook in de binnenkant van de romp aluminium geplakt waar de uitlaat komt te zitten.
    Verder een laagje plastic om de uitlaat om te voorkomen dat ik de uitlaat in de romp vastlijm.
    De tunnel wordt met epoxy vastgelijmd in de romp:

    [​IMG]

    Inmiddels is de epoxy hard en ik vind het geslaagd, het is een aan de binnenkant geheel aluminium tunnel geworden.
    Wordt binnenkort vervolgd...

    Groeten, Ramses
    .

    Laatst bewerkt: 30 dec 2021
    bipeflyer, juwi, strutter en 4 anderen vinden dit leuk.
  15. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Wat hebben de electro vliegers het toch makkelijk. Maar dan mis je wel zo,n gaaf motortje.. Mooi verslag Ramses!

    ramses vindt dit leuk.
  16. fransspitfire

    fransspitfire

    Lid geworden:
    13 jul 2012
    Berichten:
    131

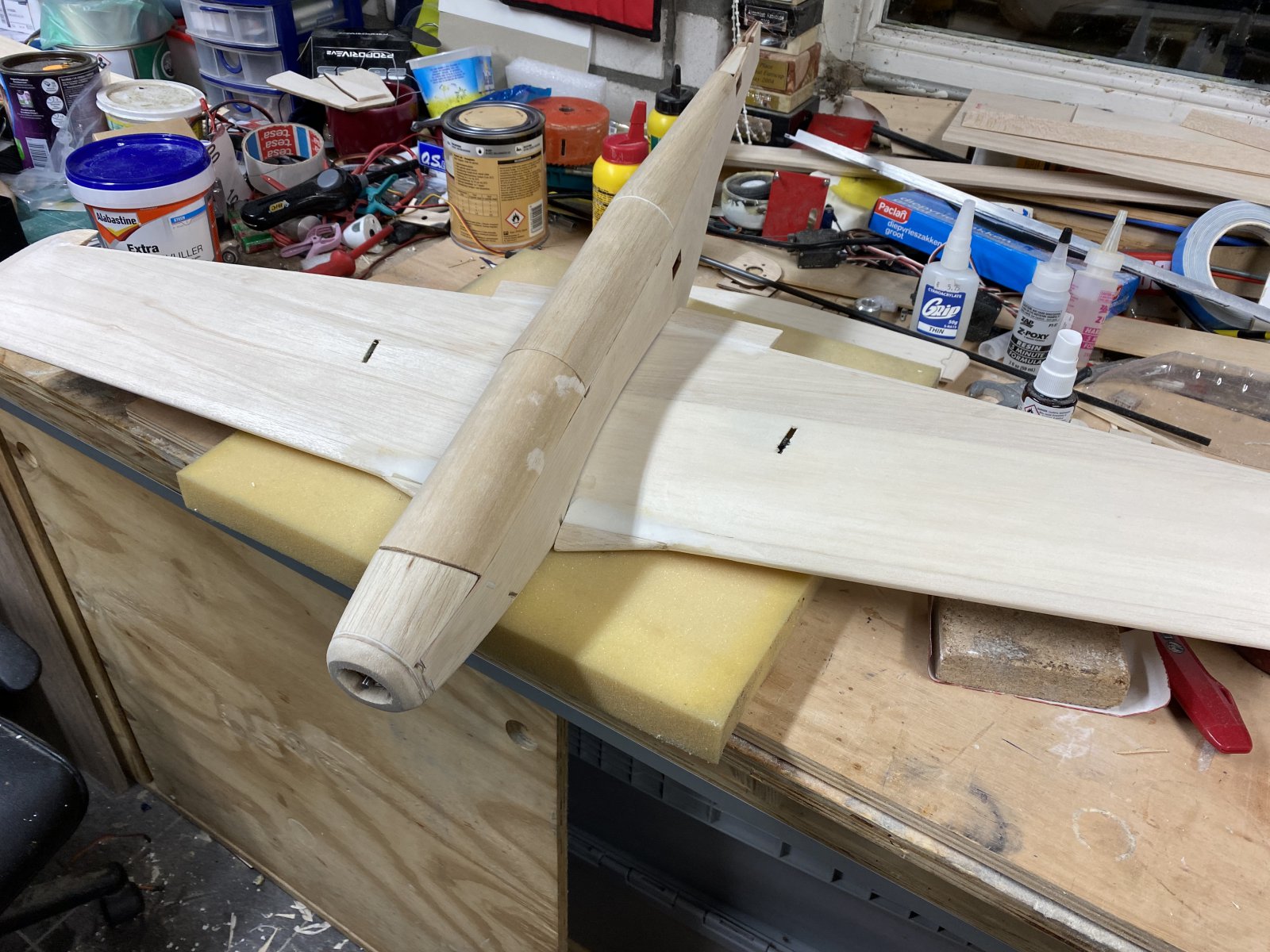

    Het is hoogtijd voor de laatste update van mijn p51 hij is nu ruwbouwklaar. De meeste van mijn bewerkingen zijn hetzelfde als die van Tjarko en Ramses maar hier nog even mijn foto’s

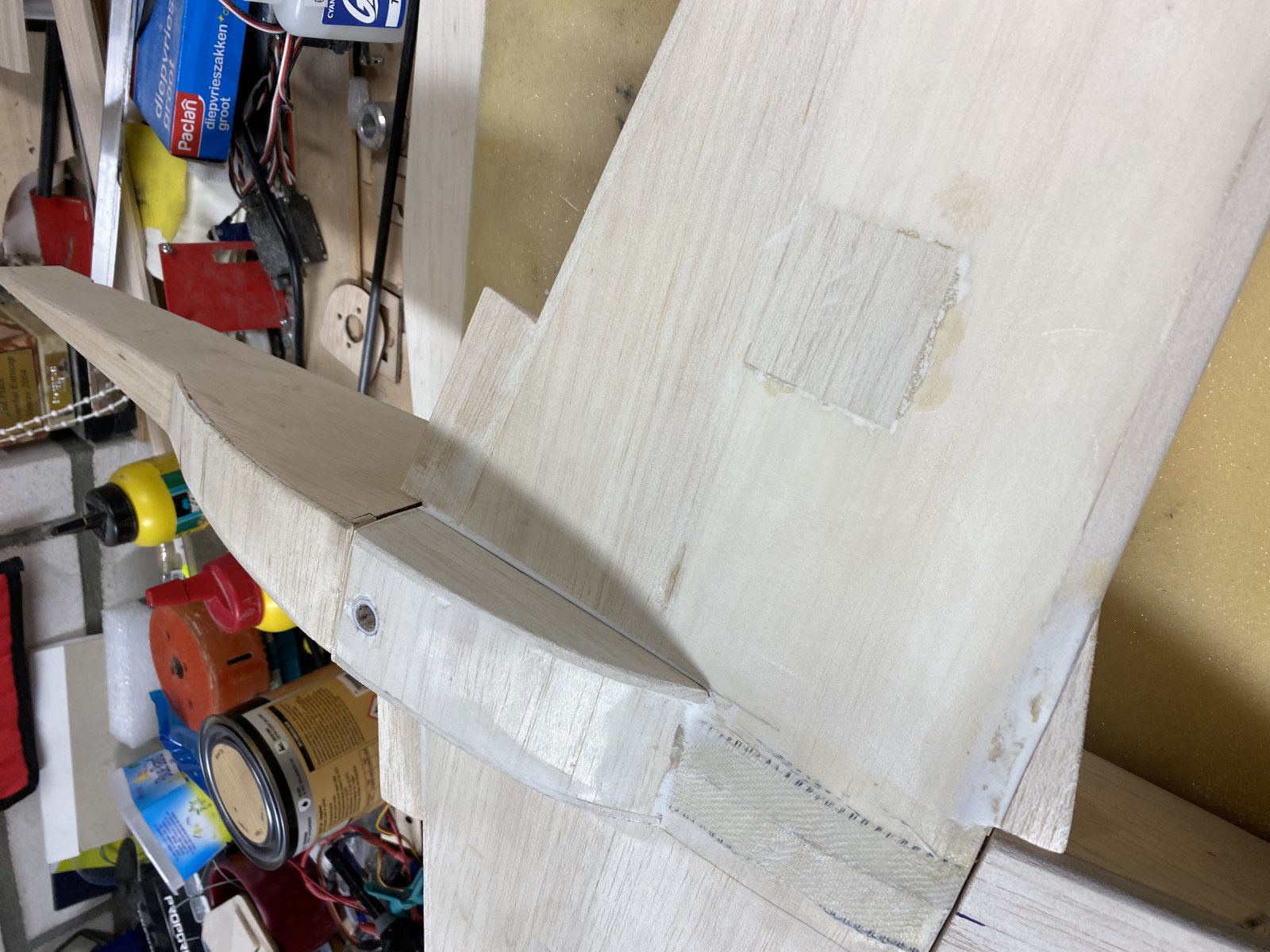

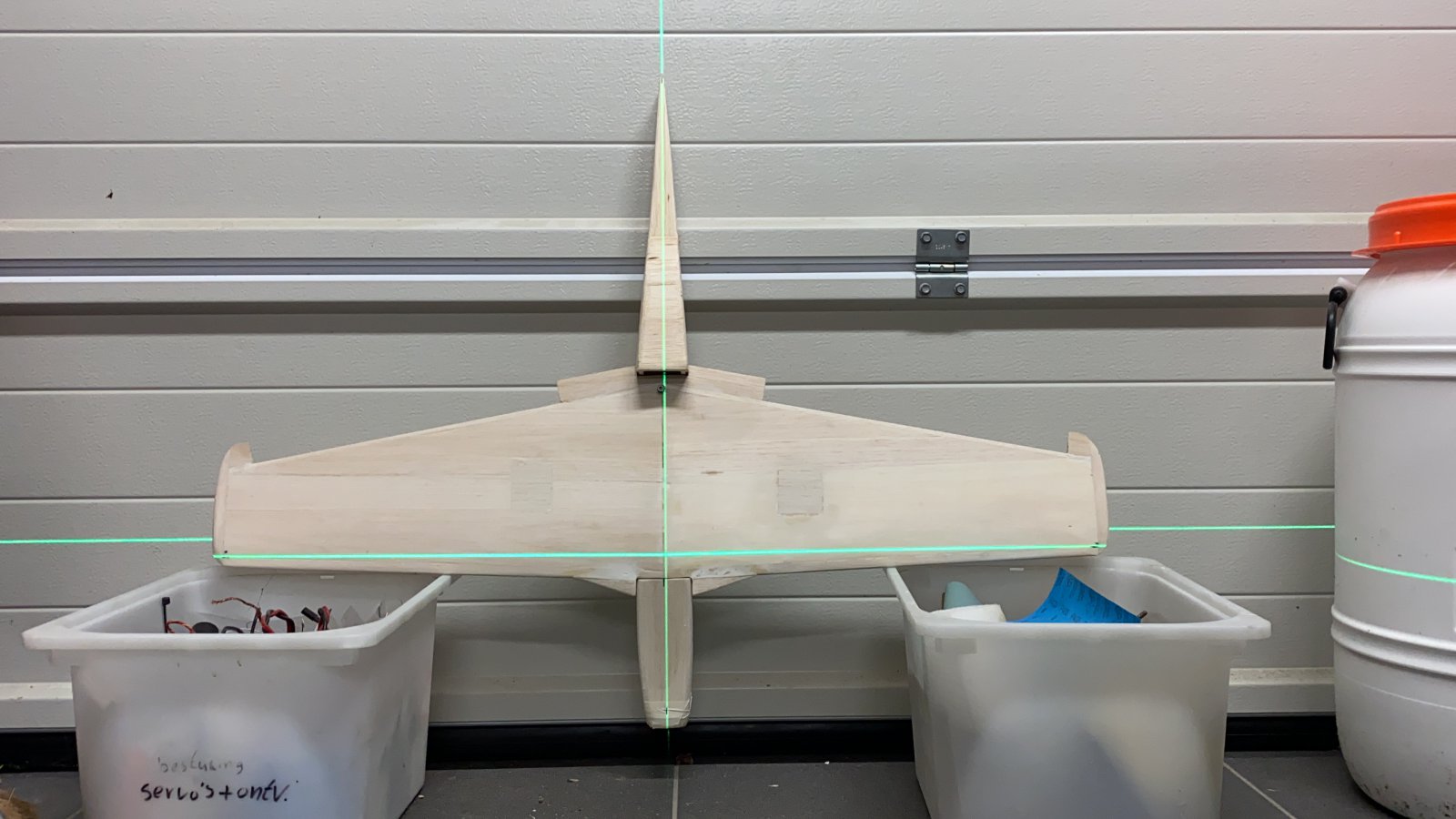

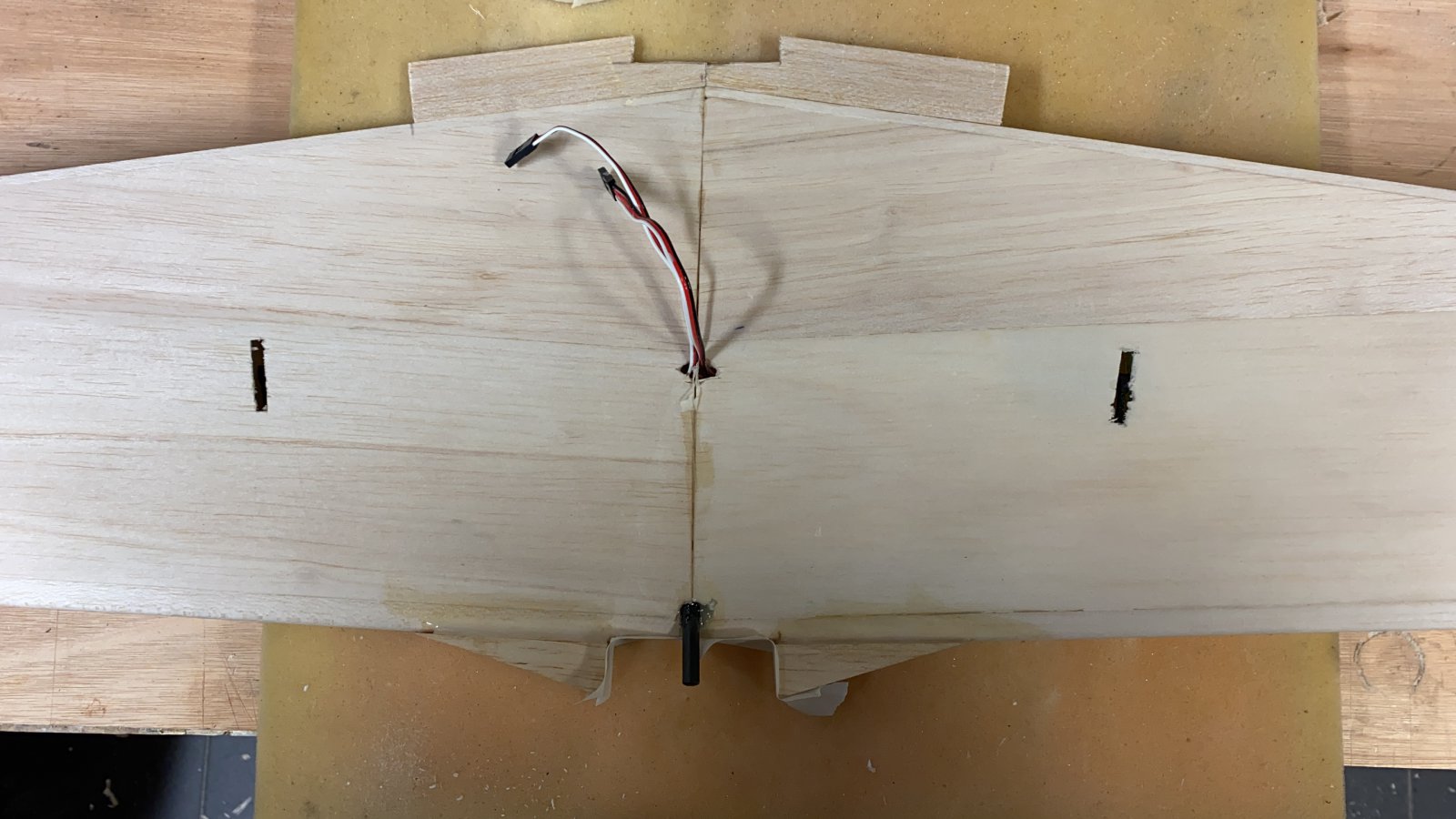

    Eerst de montage van de vleugel op de romp dit doe ik het liefste met een kruislaser. Op het oog vind ik het erg lastig om te zien en meten met bv een rolmaat dat wil ook niet altijd helemaal kloppen als 1 vleugelhelft 2mm langer is dan klopt het al niet meer.

    De bolle neus heb ik onder spanning van een bandje tape weer recht gekregen en deze heb ik met 2 vuren latjes gespalkt.

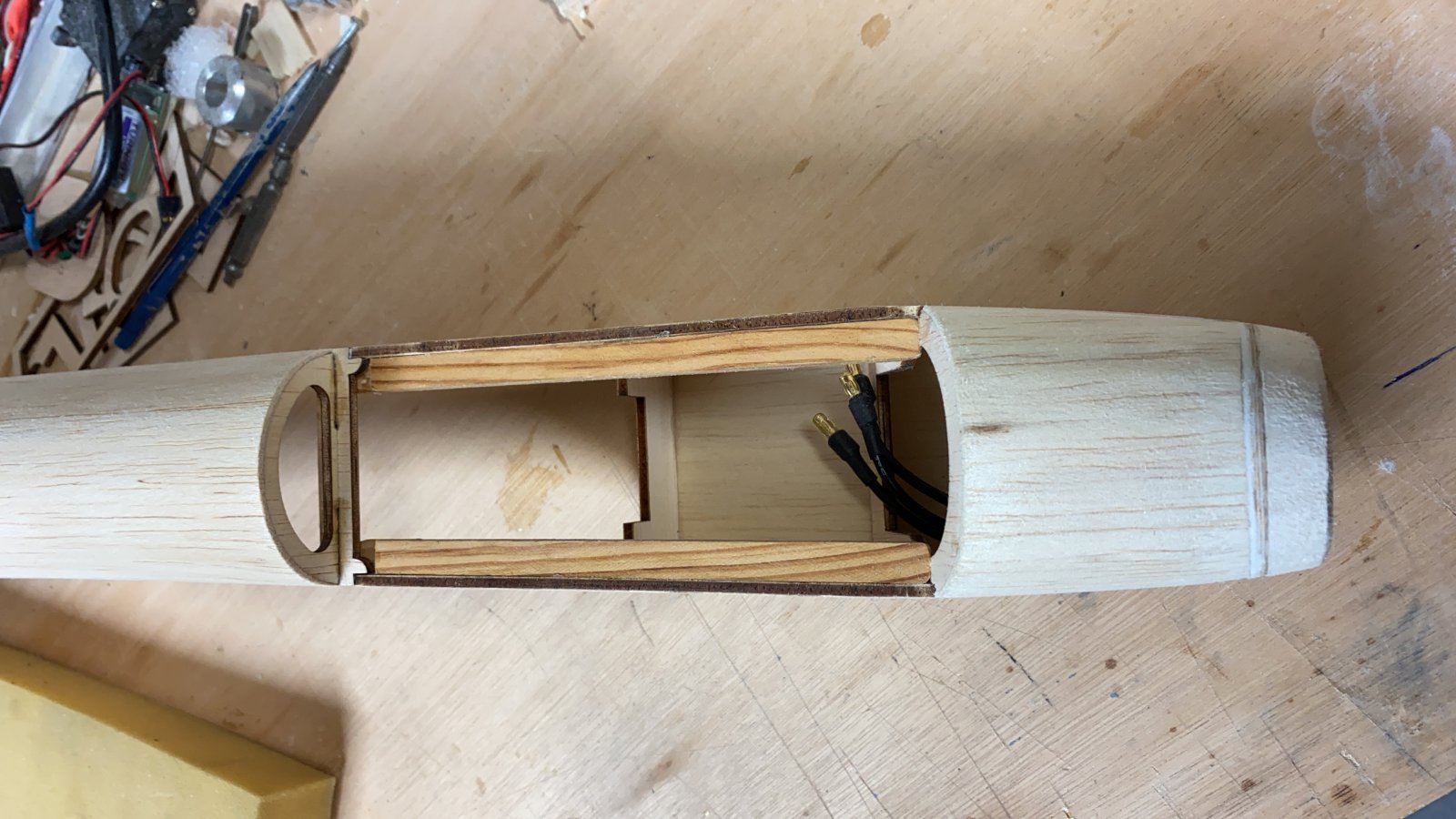

    Omdat Bepaalde bouwers de lat zo hoog leggen heb ik er ook maar voor gekozen om het extra knikje in de neuslijst te maken.


    Het buikje van mijn P51 maak ik met het piepschuim blokje dat in de kit zit. Dit is niet de mooiste oplossing maar wel praktisch.

    klaar voor de folie.

    juwi en ramses vinden dit leuk.
  17. fransspitfire

    fransspitfire

    Lid geworden:
    13 jul 2012
    Berichten:
    131

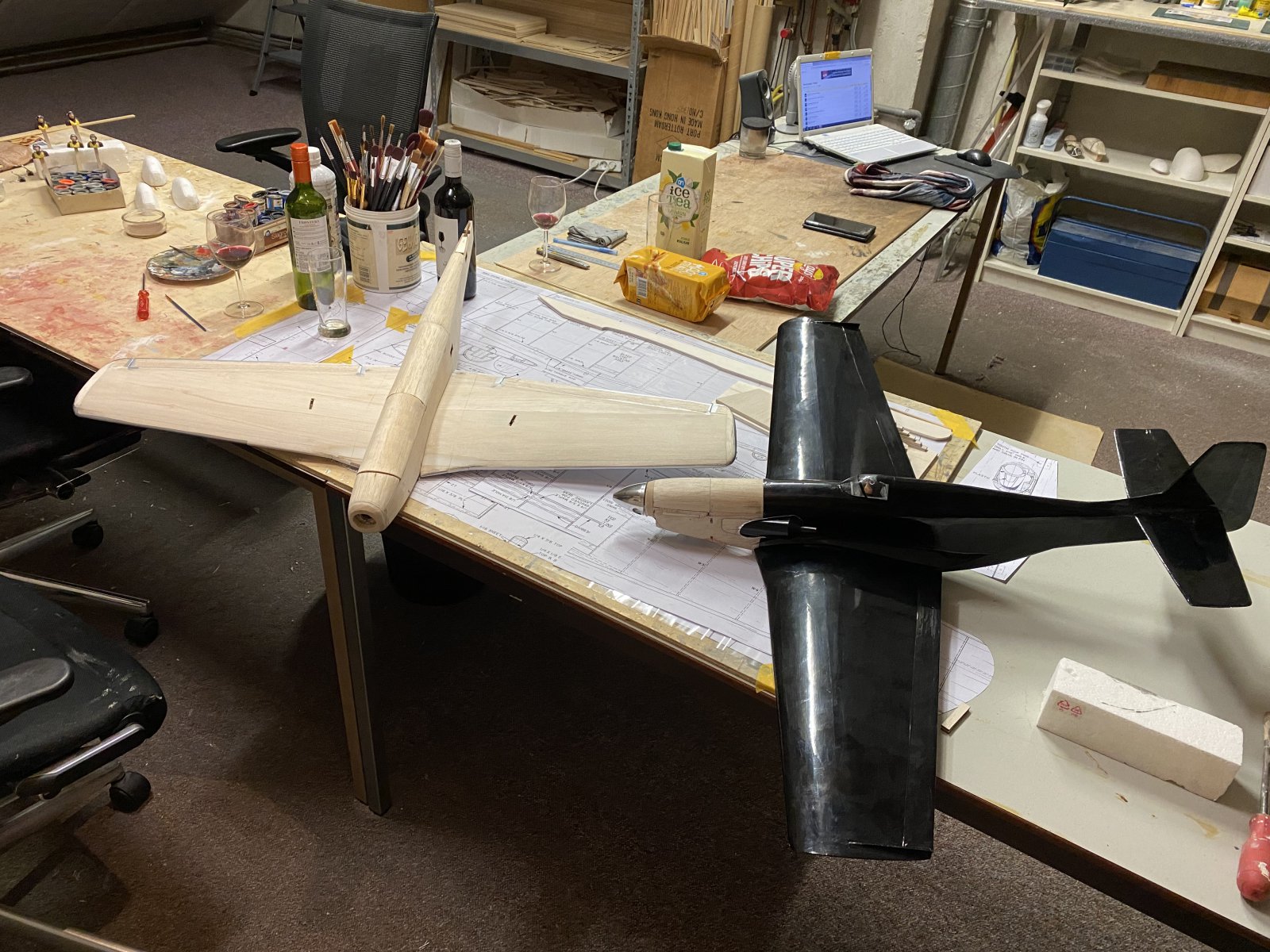

    Nu de meeste bouwers hun toestel ruwbouw klaar hebben wordt het hoogtijd om de cockpitkapjes te laten trekken. We hebben ervoor gekozen om de mallen van Ramses zijn Sea Fury te gebruiken, dit cockpitkapje past namelijk erg goed op de P51.

    Ook had ik een mooie printfile gevonden van een Amerikaanse piloot, deze heb ik een aantal geprint en gisteren samen met Ramses geschilderd. Daarnaast heeft Ramses de mallen van de Sea Fury nog een klein beetje aangepast zodat ze beter “lossen”.

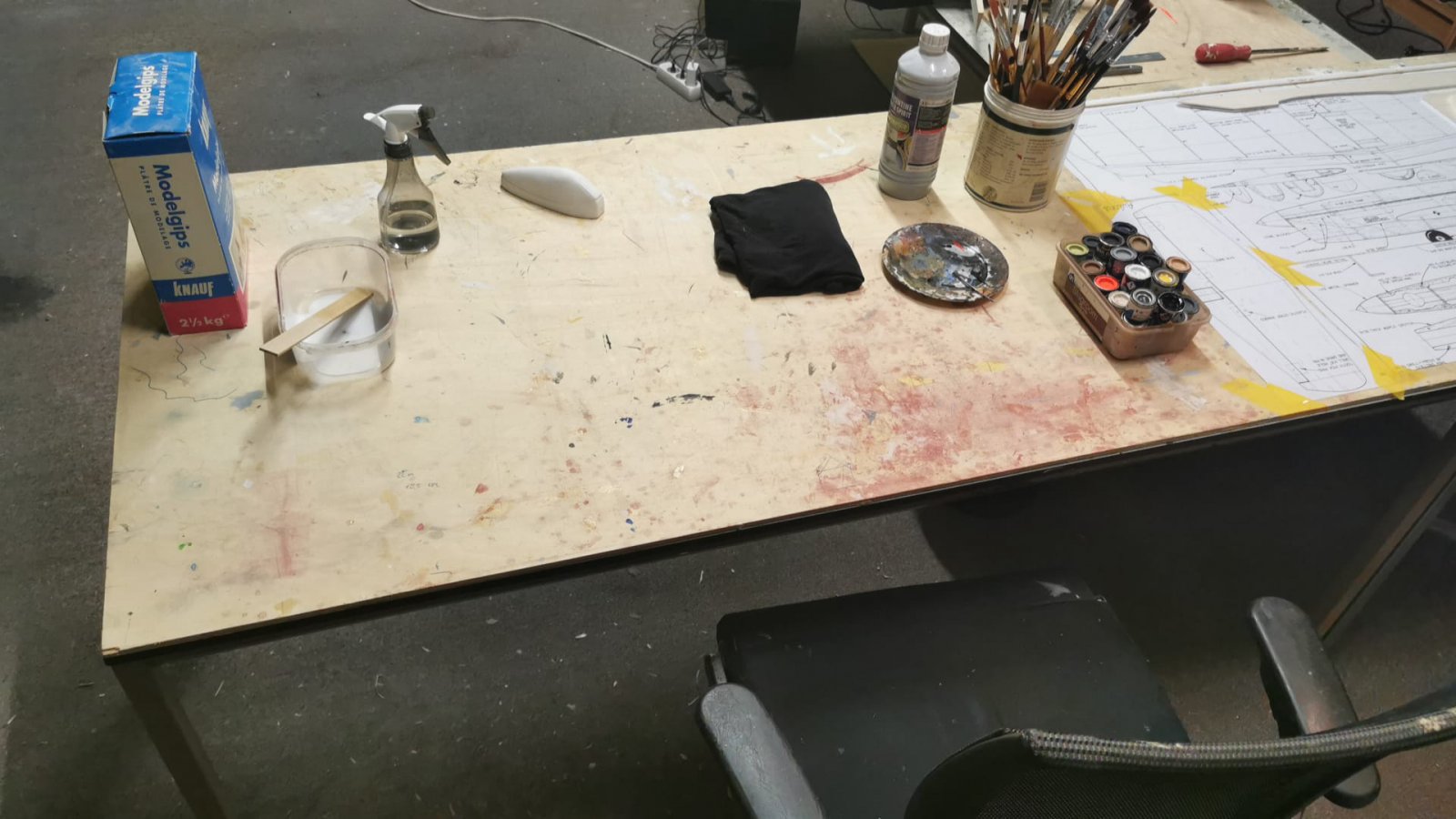

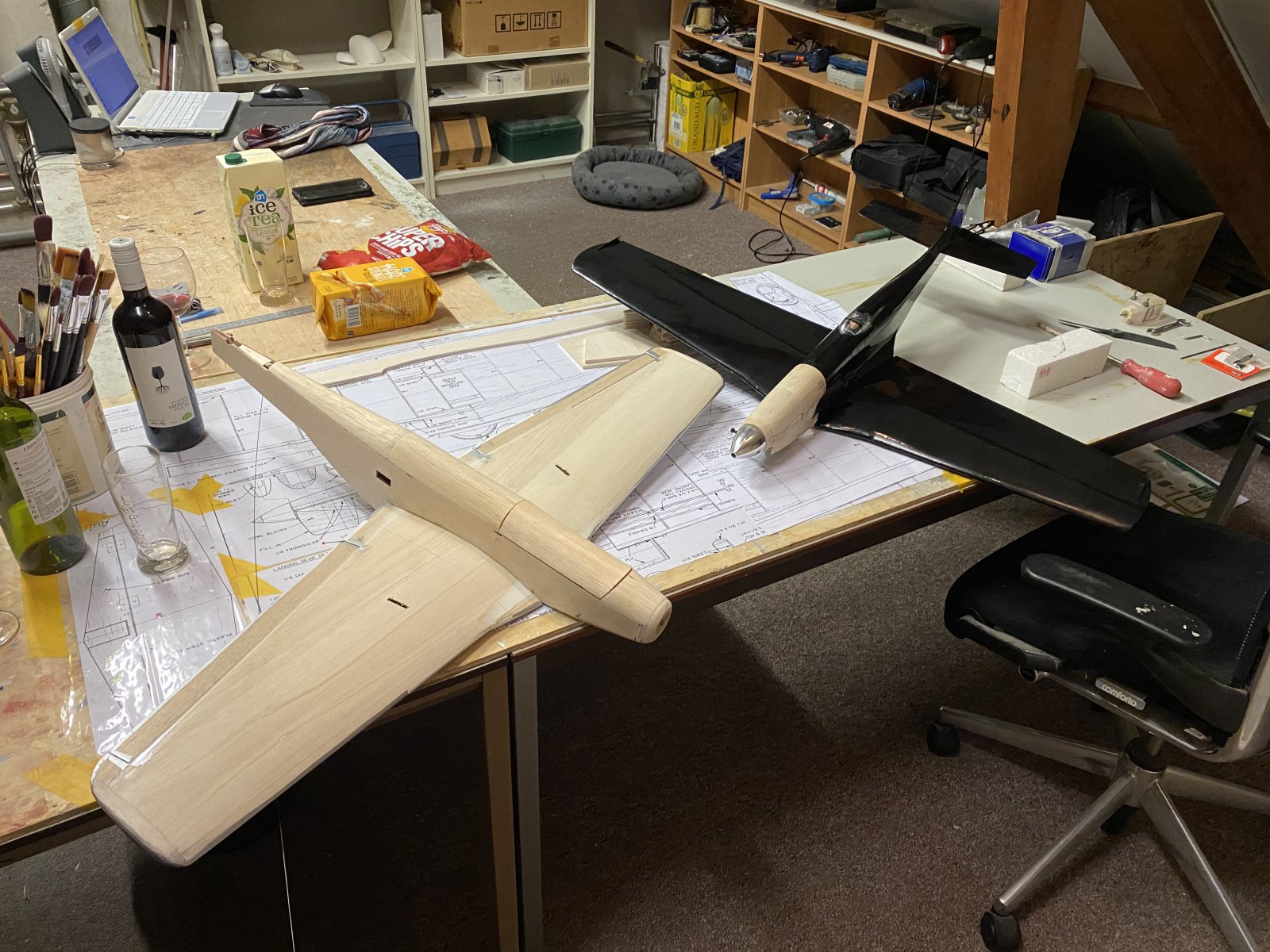

    Foto’s spreken voor zich, het was weer een gezellige en productieve avond.


    60F6B86A-6D81-418A-ABFD-E42E04A6CF3B.jpeg E6B1013C-FA0C-451B-972E-95B4D441B94D.jpeg E65B5A08-4CD5-4F6D-AA4B-3690D379038C.jpeg 3F7B1AA0-5522-4C79-96A2-45FA12415525.jpeg 5BDCCDF1-D781-4506-919D-C75C25CE850F.jpeg

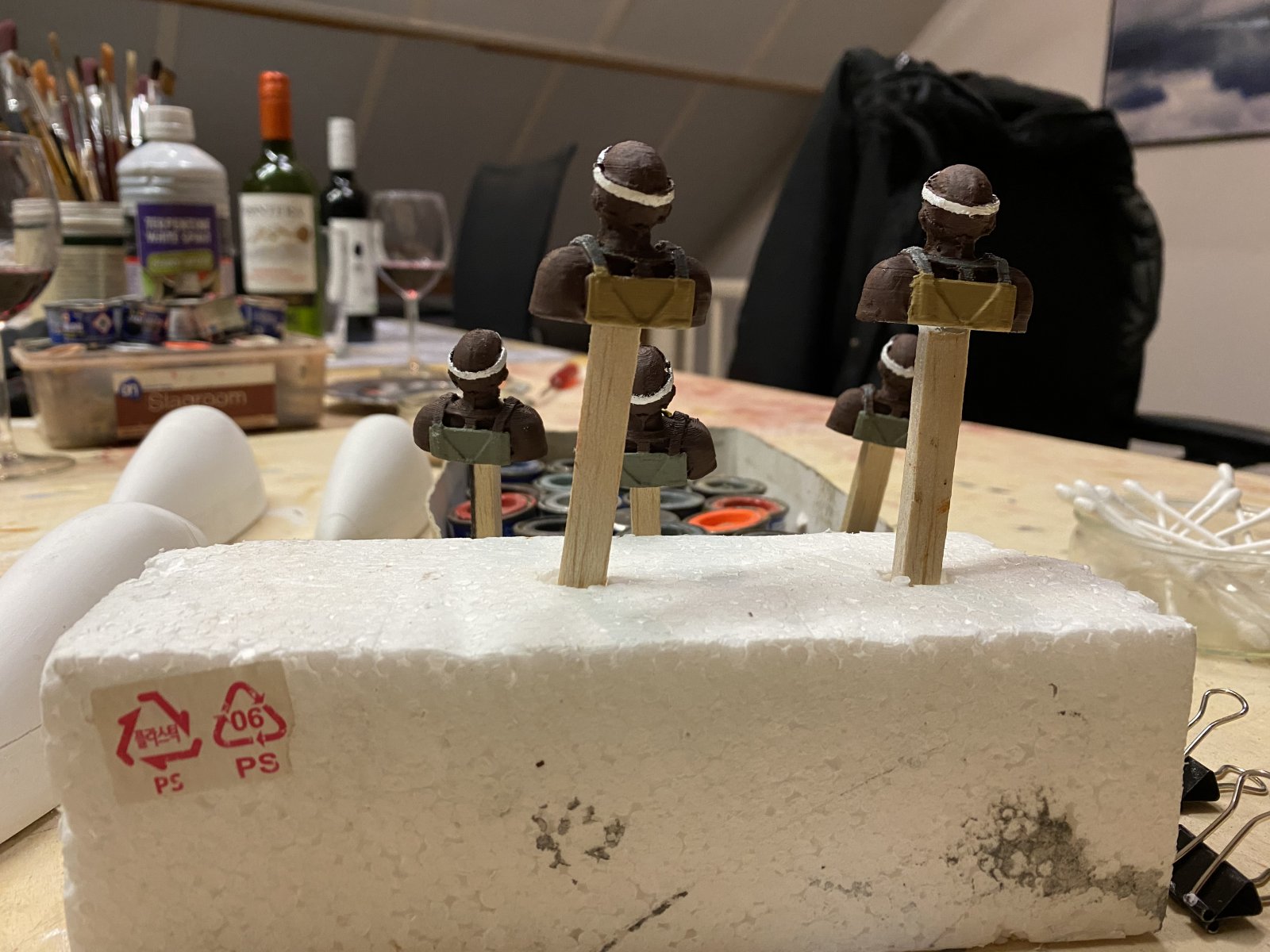

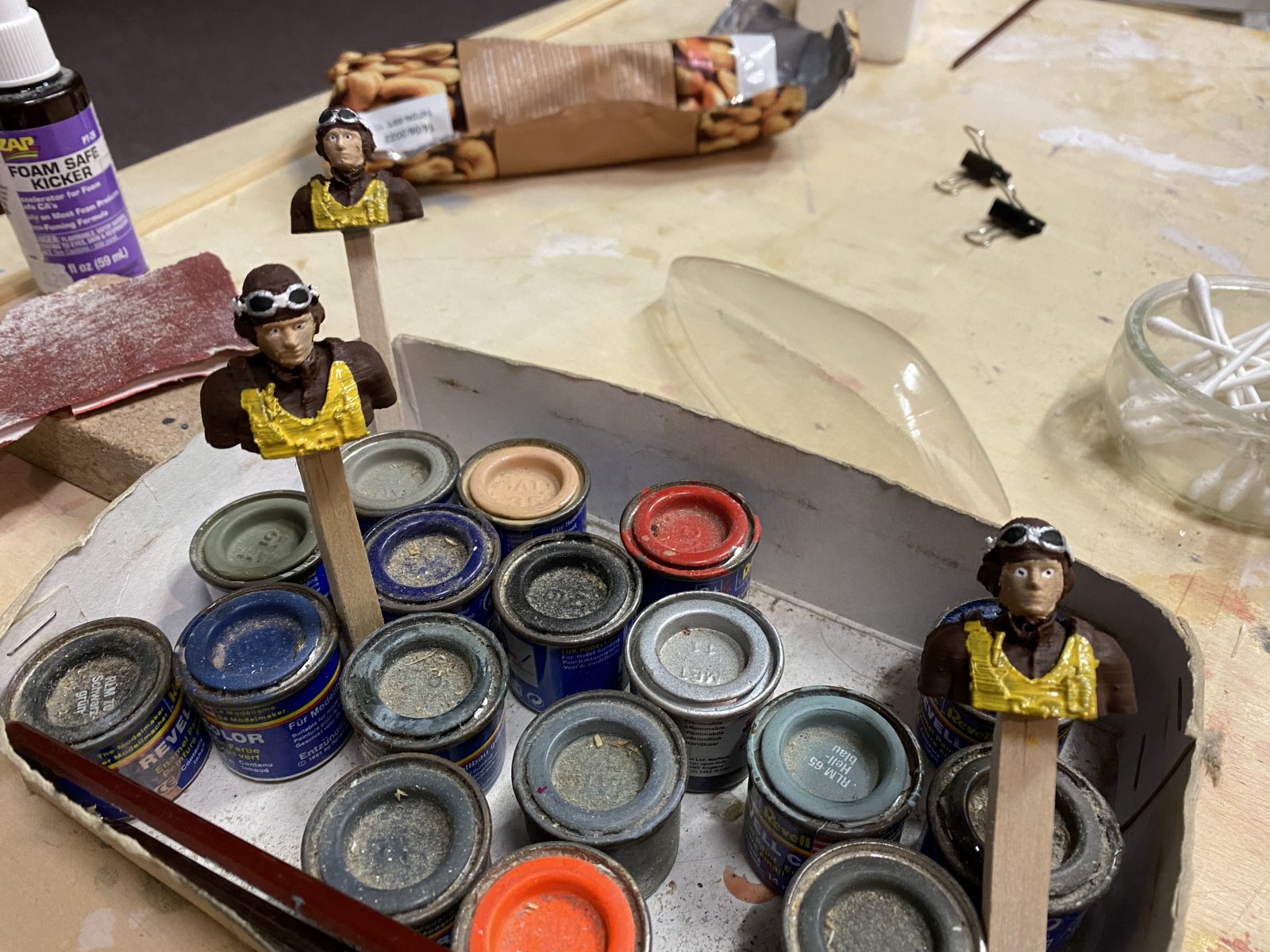

    De piloten zijn nog niet helemaal af de banden van hun parachute moeten nog geschilderd worden maar de zwemvest was nog nat
    8E1661A9-10FD-4E53-A6F3-45C0D15980DF.jpeg B2BEC3E3-A498-4B72-8596-1D9EBA10EBA6.jpeg

    E.hof, juwi, ramses en 3 anderen vinden dit leuk.
  18. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Dat ziet er uit als een geweldige bouwavond!.
    Heerlijk die pilootjes, met snor.

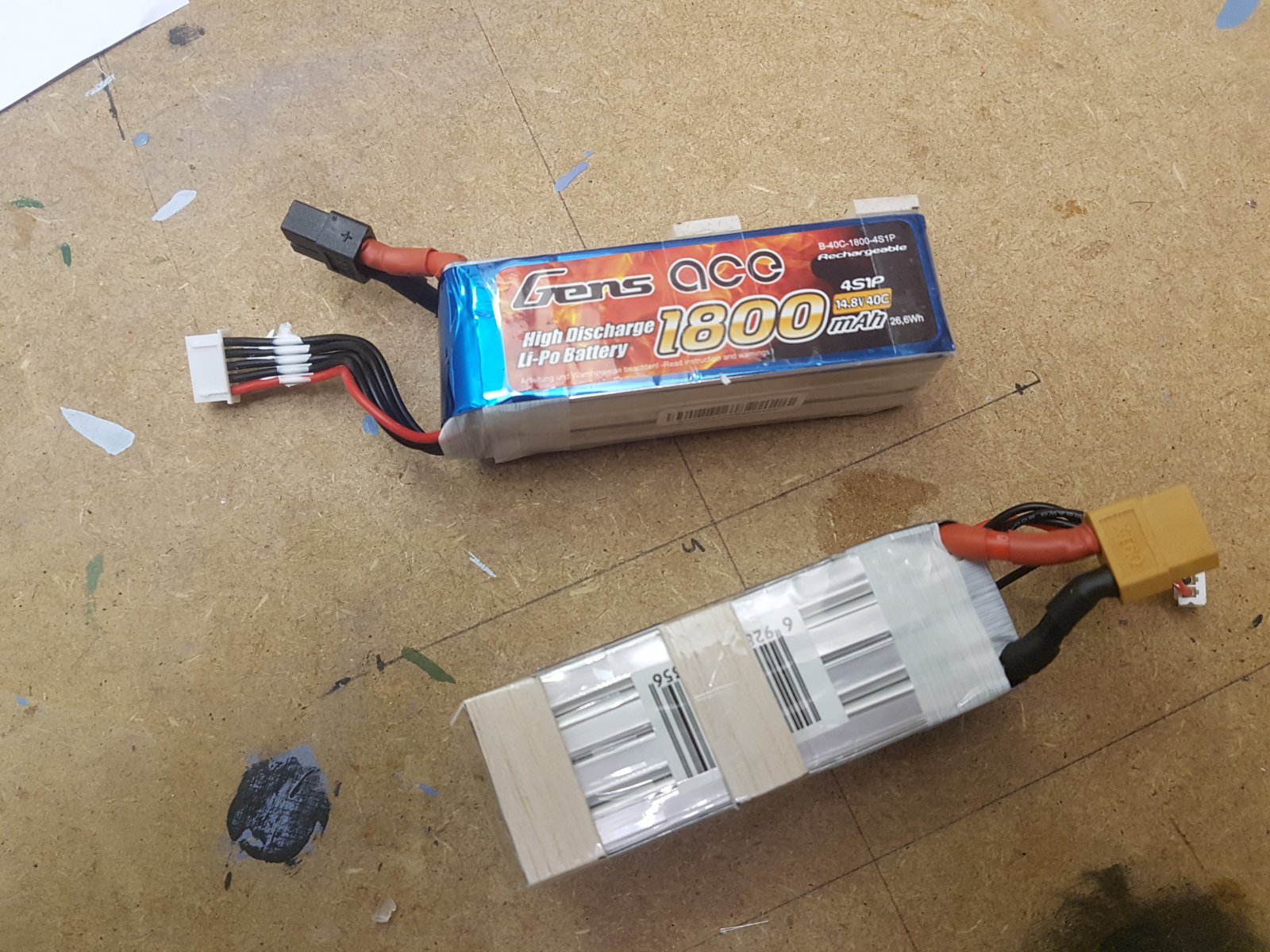

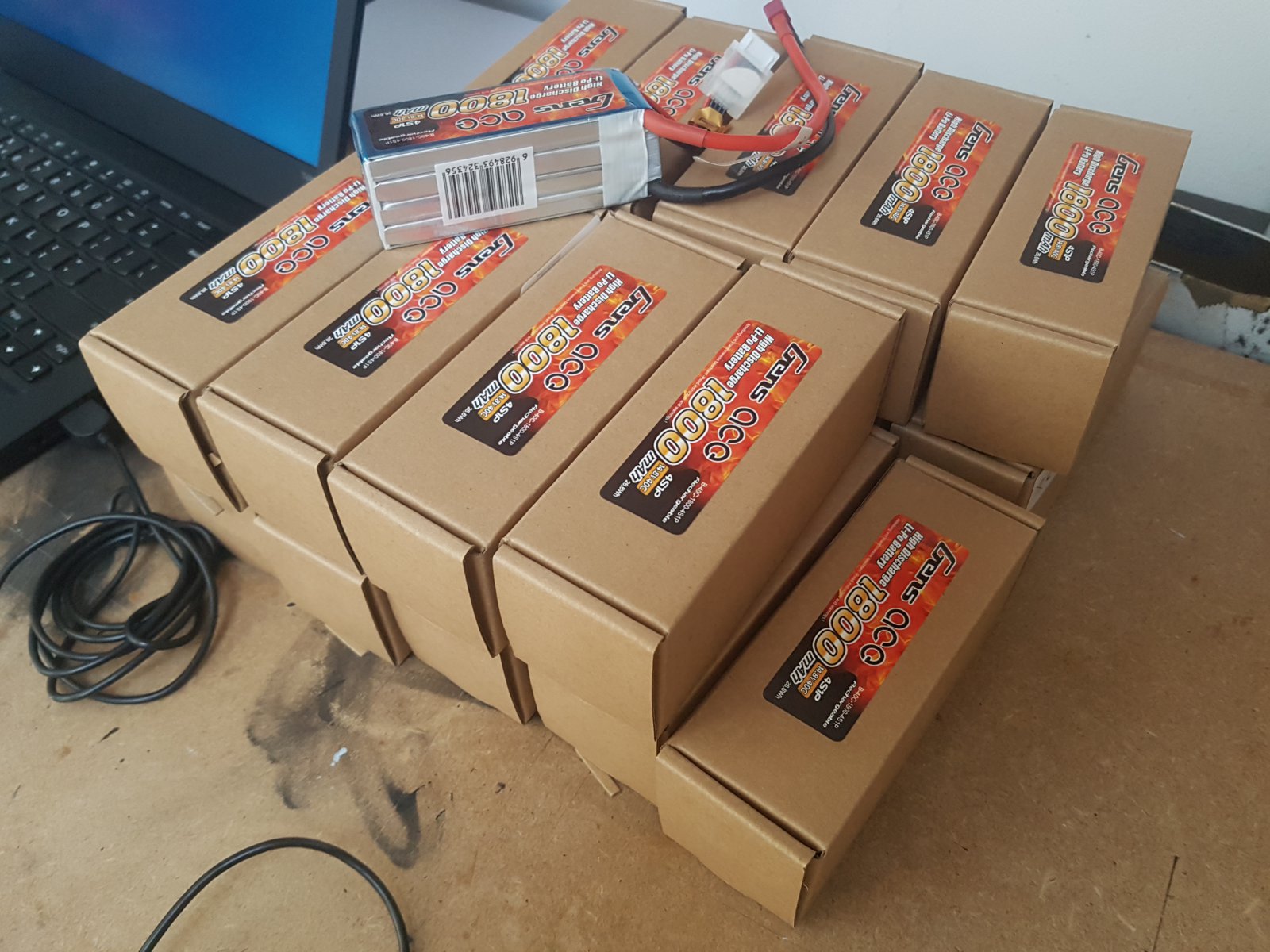

    Bij mij kwam vandaag de doos met Lipo accu,s binnen, kerstaanbieding van gens ace.
    Er zitten origineel erg lange kabels met deans connectoren aan, dus solderen maar.
    Ik hem mijn kabels extreem kort. Zo min mogelijk spagetti in het vooronder.
    En 2 stukjes balsa met tape er op, daar zit de klittenband sluiting tussen, zodat de accu niet kan verschuiven.
    Morgen testen, net 3 packs opgeladen.

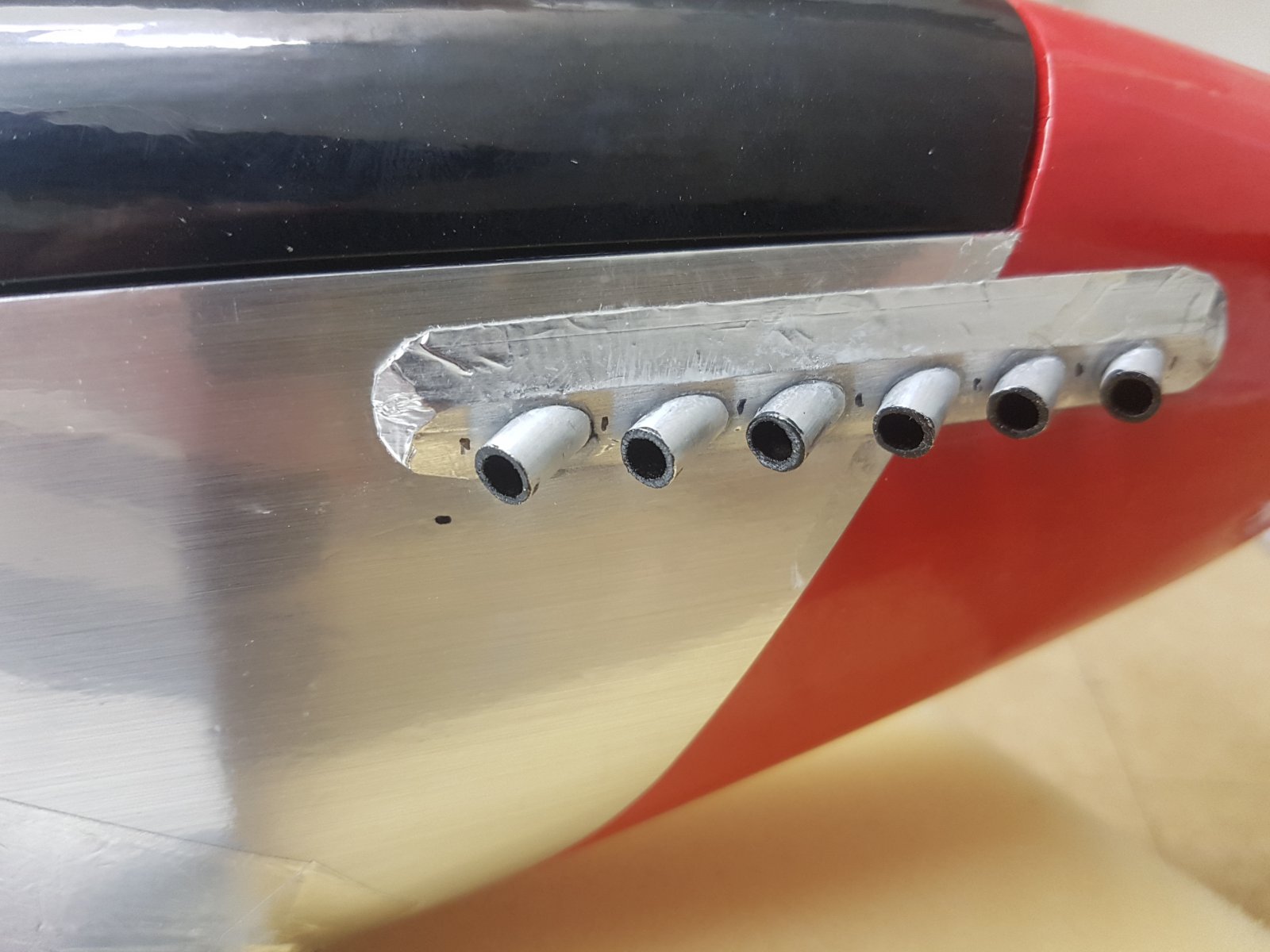

    Al de eerste reparatie aan de Mustang uitgevoerd.. De uitlaten vielen er af, CA plakt niet op de aluminium tape. Even alle uitlaten eraf, tape opgeschuurd tot echt blank aluminium, dan plakt het wel.
    En toch maar rolroeren er op, incl trimtabs uiteraard.

    fransspitfire, juwi en ramses vinden dit leuk.
  19. Hein.z

    Hein.z

    Lid geworden:
    26 jul 2019
    Berichten:
    1.464
    Locatie:
    Kraggenburg / MVC Cumulus Kampen
    Wow. hoeveel ben jij wel niet van plan te gaan vliegen met die pylon racer? ;-)

  20. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Was weer gezellig Frans!

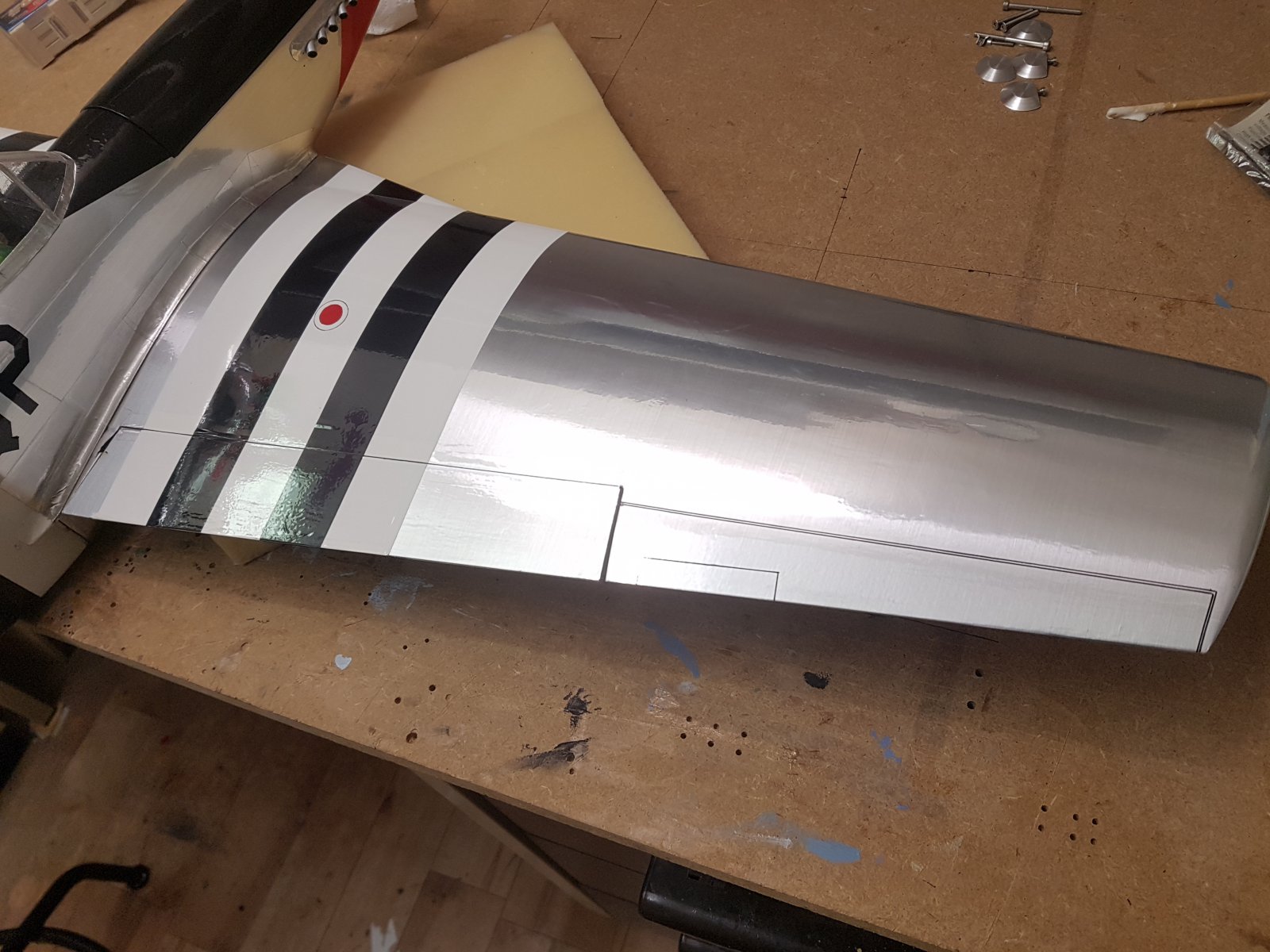

    Met die ailerons is ze helemaal af Tjarko, erg fraai.

    [​IMG]

    Groeten, Ramses
    .

    tjarko en fransspitfire vinden dit leuk.

Deel Deze Pagina
