Piper Seneca met spanwijdte van 216 cm

Discussie in 'Bouwverslagen - Vliegen' gestart door hugo, 27 nov 2021.

  1. hugo

    hugo

    Lid geworden:
    13 apr 2014
    Berichten:
    60
    Locatie:
    Nijmegen
    IMG_8550.JPG IMG_8551.JPG

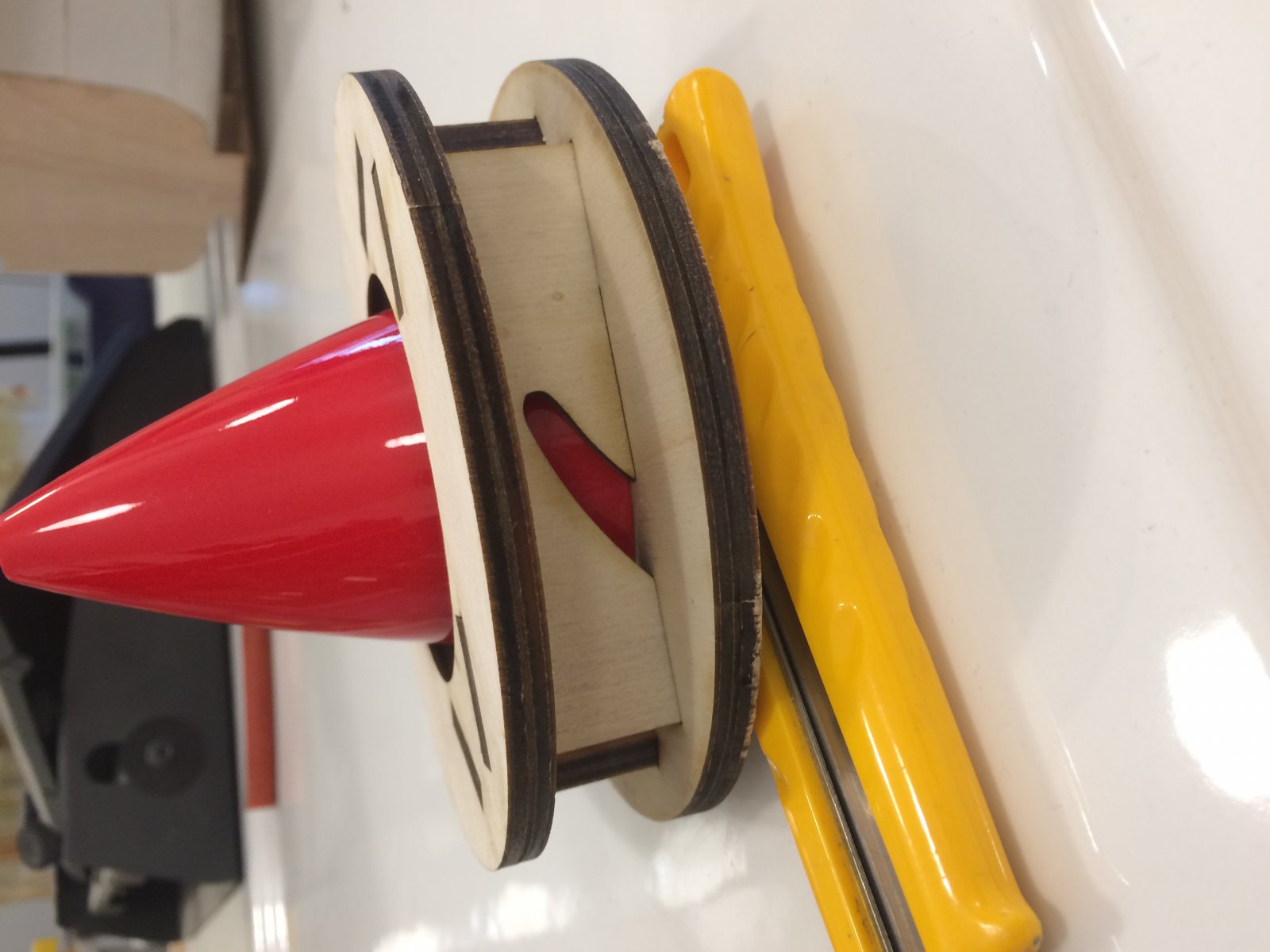

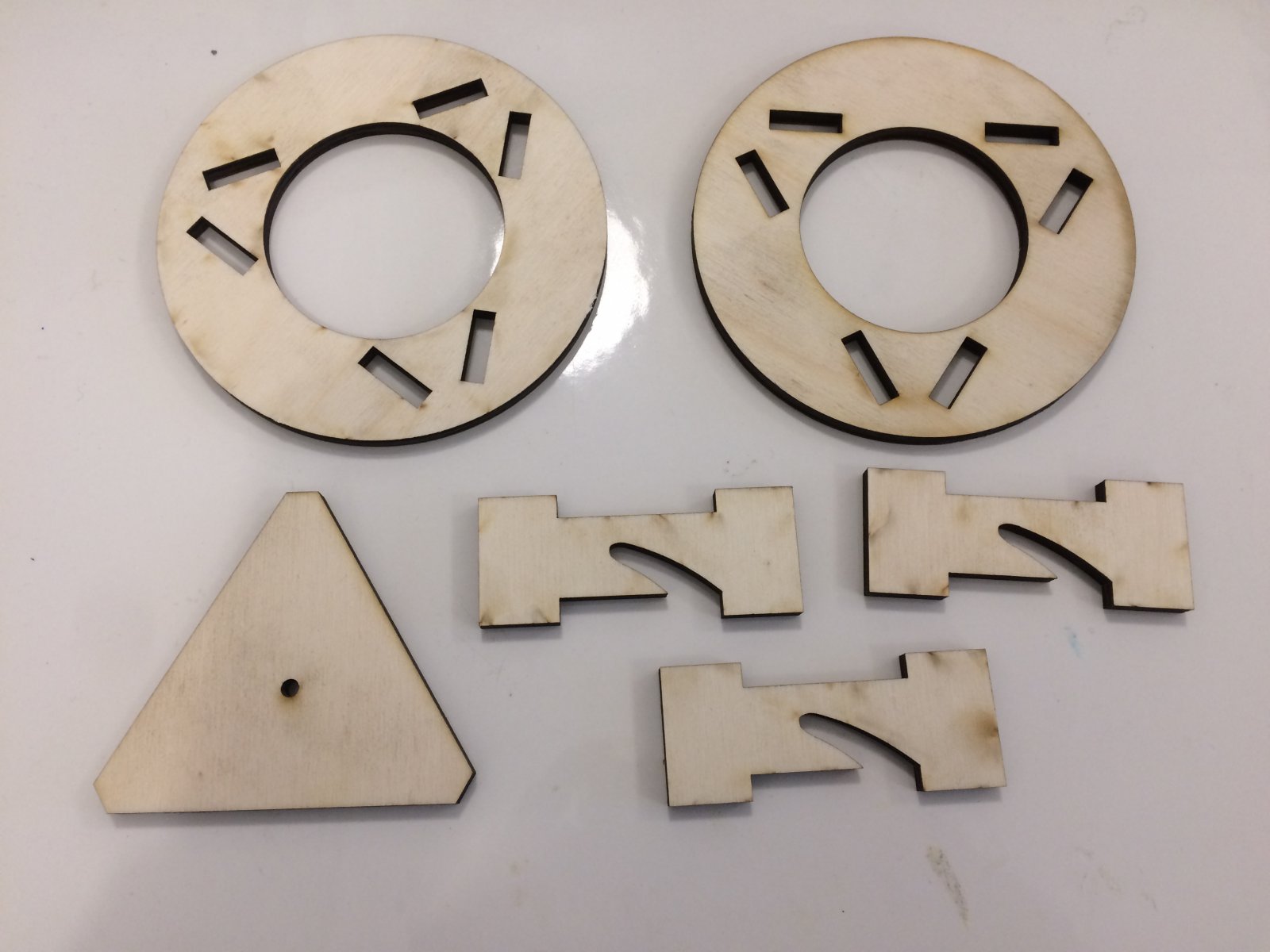

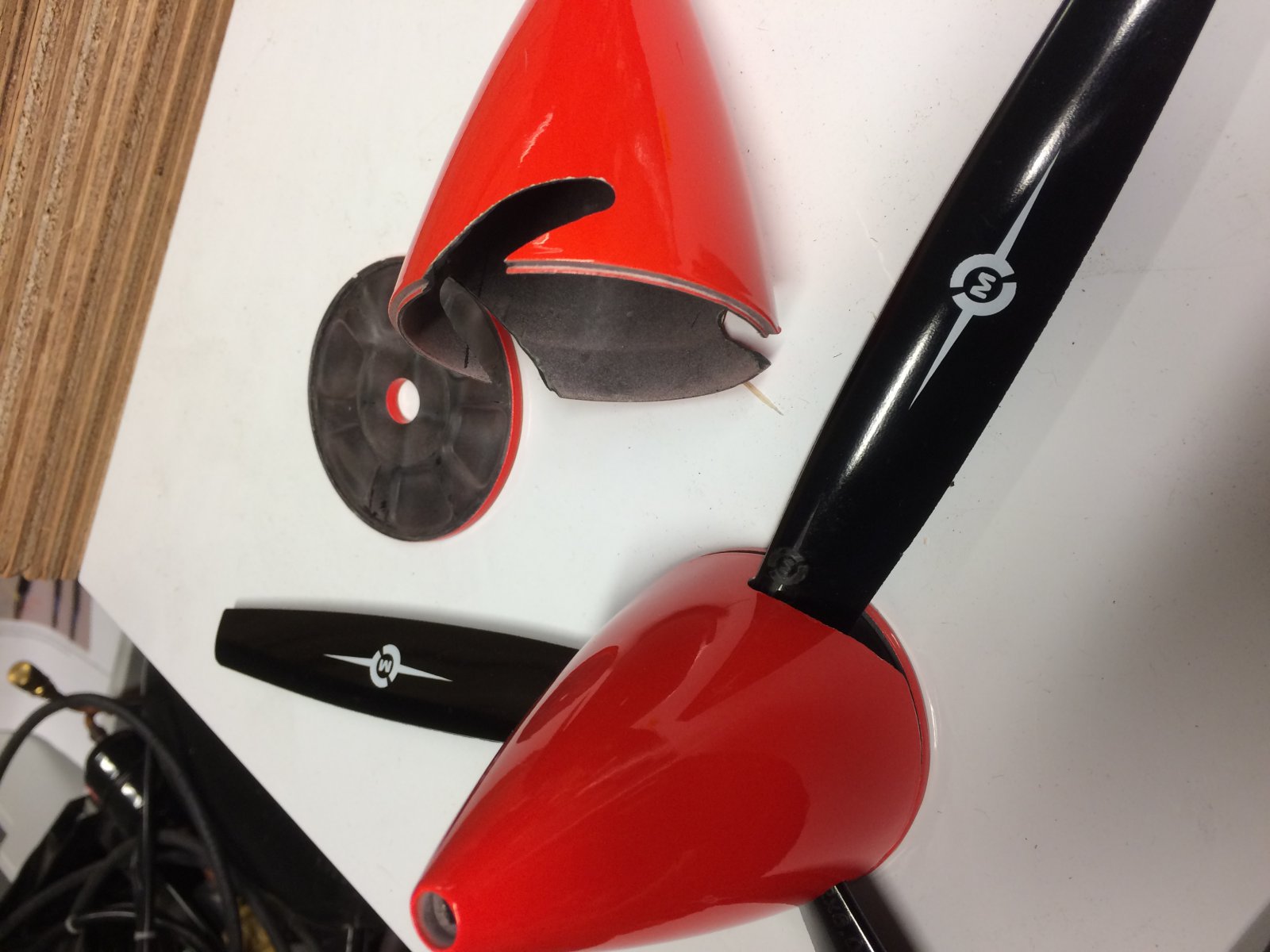

    Met de laser snijder een mal gemaakt om de gaten voor de propeller in de spinners te maken.

    ramses, strutter, bipeflyer en 1 andere persoon vinden dit leuk.
  2. hugo

    hugo

    Lid geworden:
    13 apr 2014
    Berichten:
    60
    Locatie:
    Nijmegen

    jan brilman, strutter en Berto vinden dit leuk.
  3. hugo

    hugo

    Lid geworden:
    13 apr 2014
    Berichten:
    60
    Locatie:
    Nijmegen

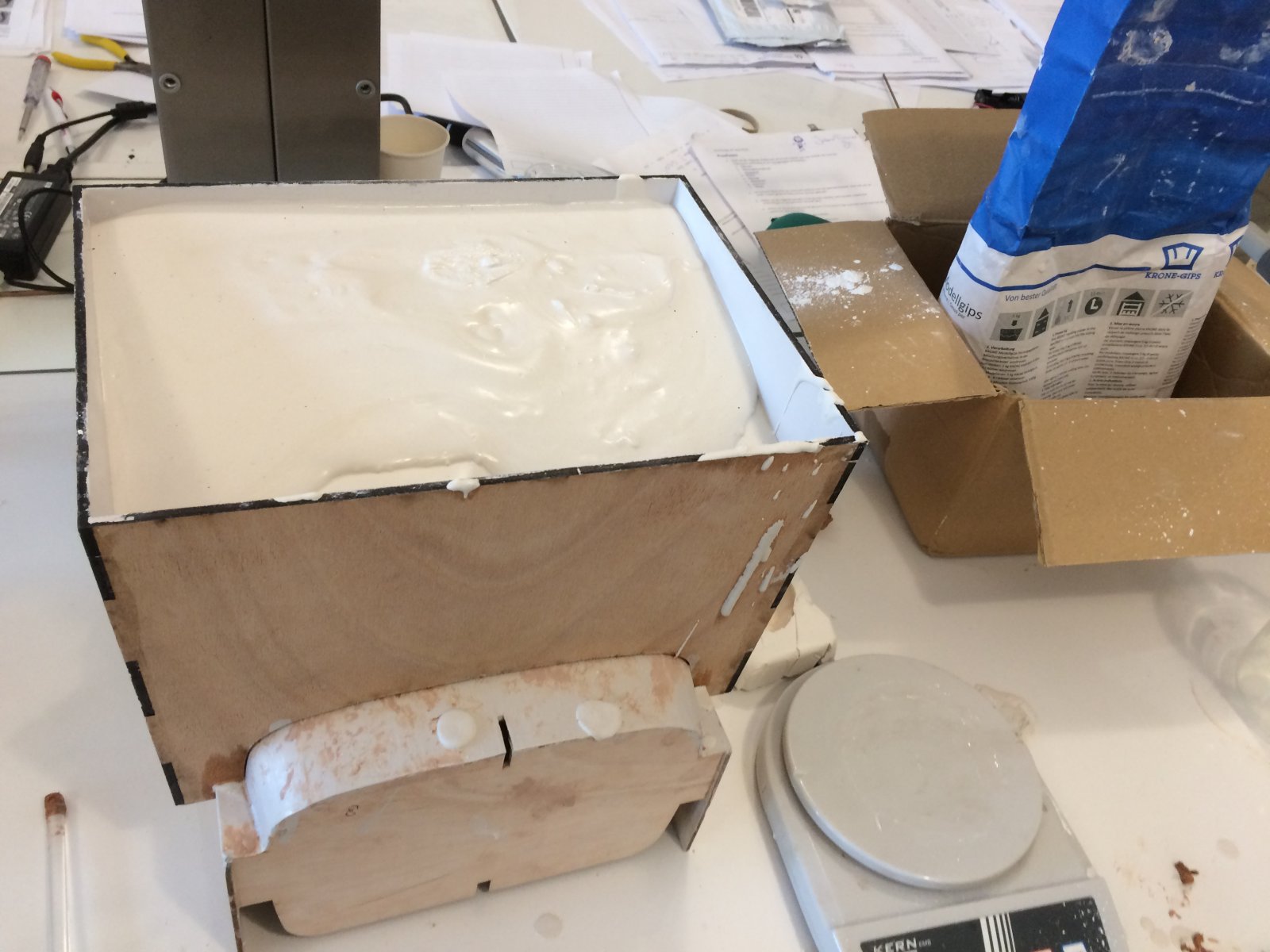

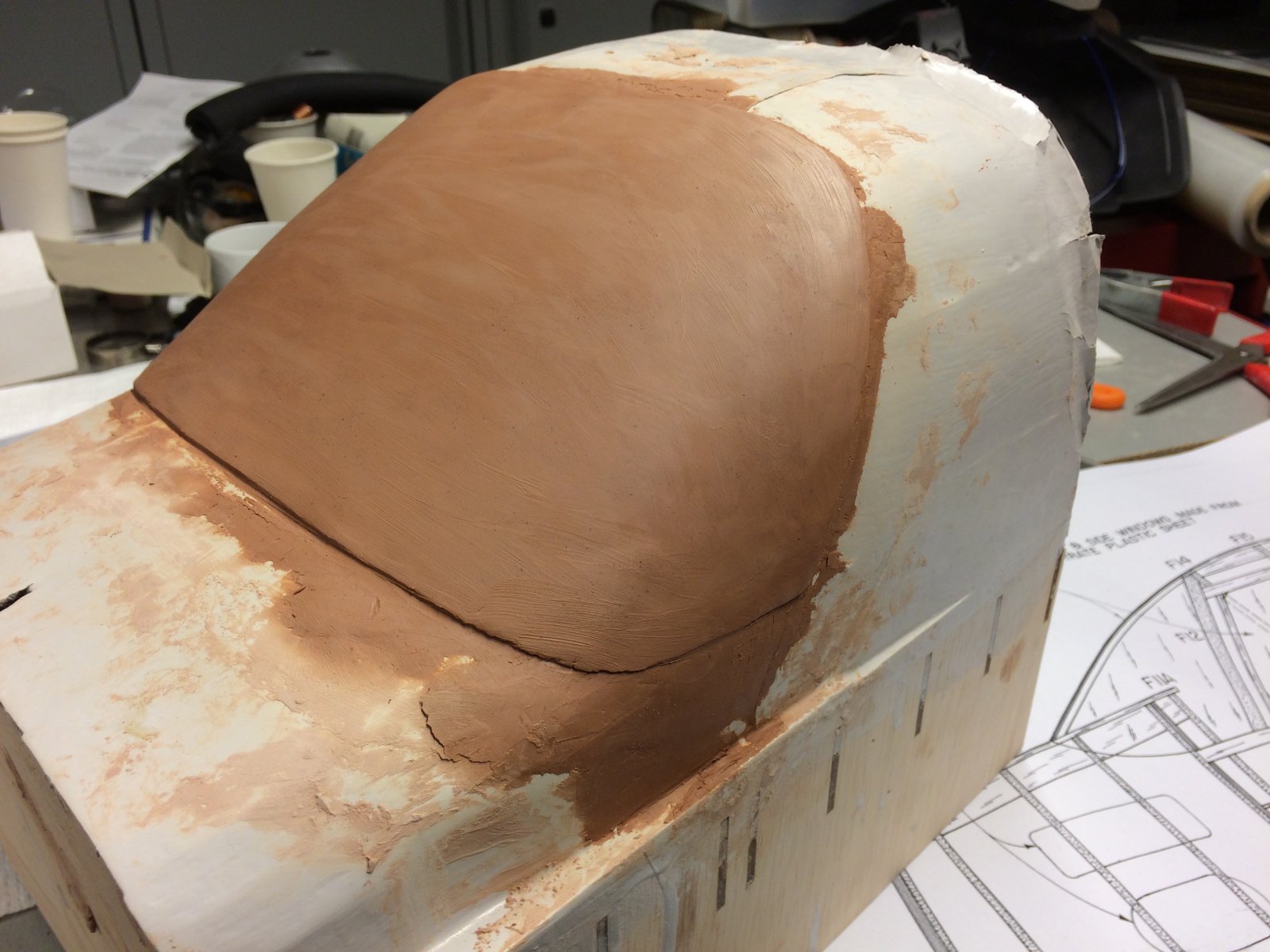

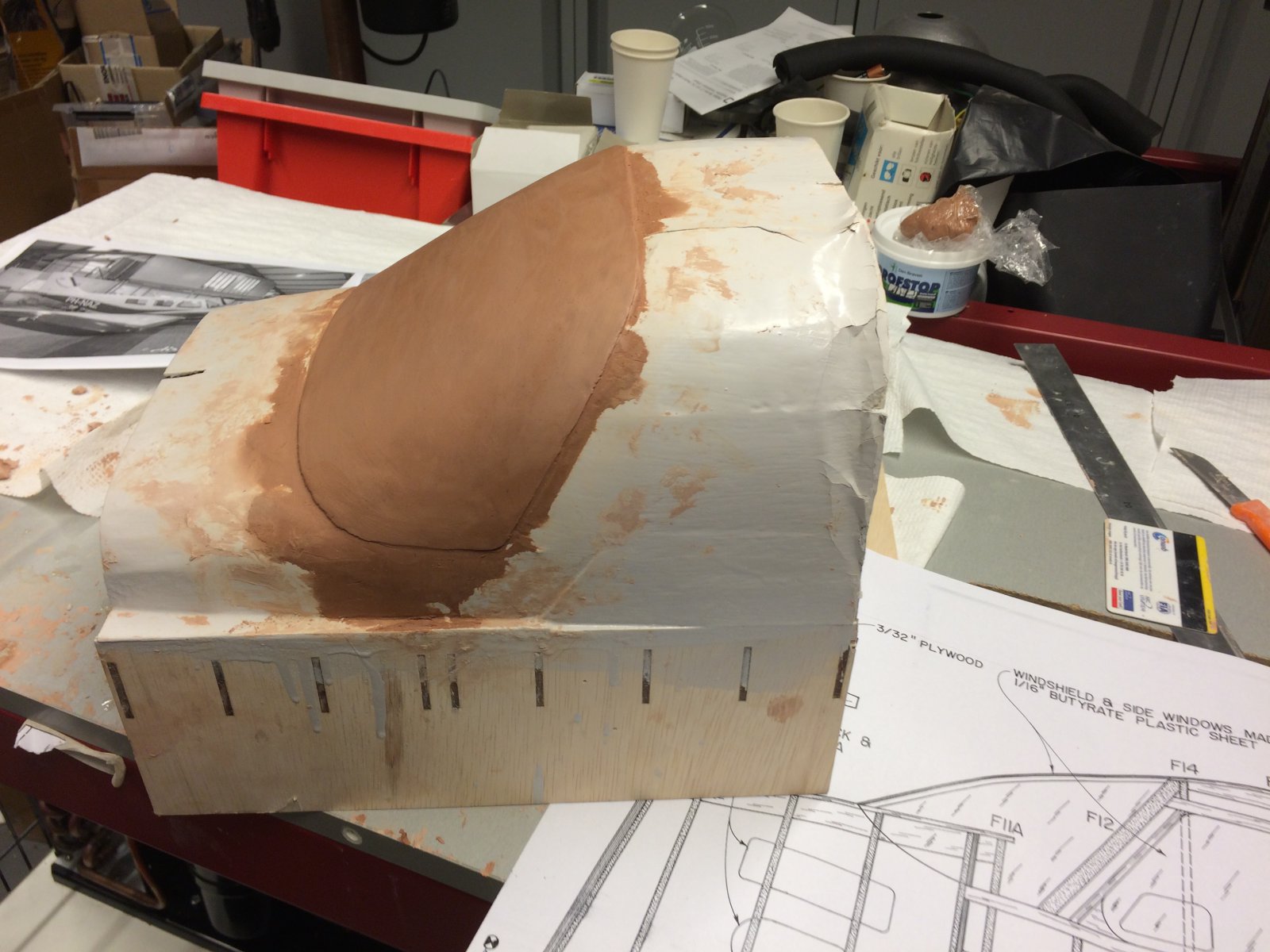

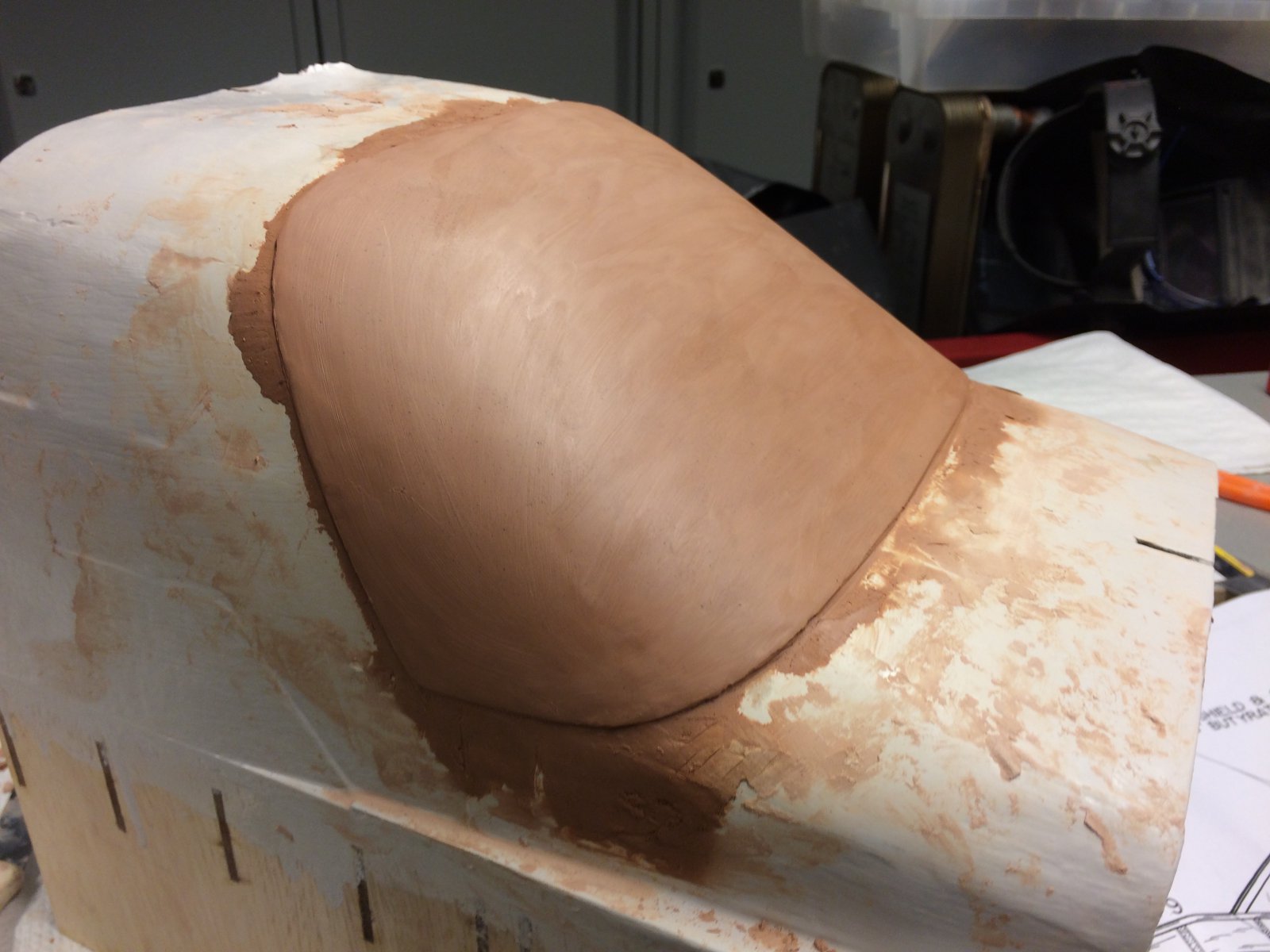

    Ben nu een klei model van de voorruit aan het maken. Valt nog niet mee om het glad te krijgen. Volgende stap is gips erover gieten en dan met de gips mal een epoxy afdruk maken om daarmee de voorruit er met vacuüm overheen te trekken.


    Bijgevoegde bestanden:

  4. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Sterkte.

    Een vervelend en tijdrovend klusje, naar mijn mening.

    Succes!


    jan.

  5. hugo

    hugo

    Lid geworden:
    13 apr 2014
    Berichten:
    60
    Locatie:
    Nijmegen
    Ik vind het wel leuk om te doen maar het kost heel veel tijd idd. Binnenkort meer foto's.

  6. Hein.z

    Hein.z

    Lid geworden:
    26 jul 2019
    Berichten:
    1.464
    Locatie:
    Kraggenburg / MVC Cumulus Kampen
    Waarom lan je niet direct over je huidige positief vorm de kap trekken?

  7. hugo

    hugo

    Lid geworden:
    13 apr 2014
    Berichten:
    60
    Locatie:
    Nijmegen
    Het is klei en klei is daar niet stevig genoeg voor. Bovendien maak ik er meer dan één voorruit en het losmaken van de voorruit van de mal gaat de klei zeker niet overleven.

  8. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Hoi Hugo,

    Je zou ook direct over het gips de canopy kunnen trekken.
    Scheelt een epoxy afdruk maken, en ik dacht zelfs dat bijvoorbeeld Hobby-In bij voorkeur een gipsen mal gebruikt.
    Zelf heb ik ook al behoorlijk wat gipsen mallen gemaakt en gebruikt om canopy`s over te trekken, dat gaat perfect!

    Hier een voorbeeldje, wat in dit voorbeeld de roofmate plug is zou jouw klei plug kunnen zijn:
    https://www.modelbouwforum.nl/threads/fokker-t-viii-w-g-⇨-r-6-marine-luchtvaart-dienst.231654/page-13#post-4098929

    of deze:

    https://www.modelbouwforum.nl/threads/messerschmitt-me-163-komet-2-jg-400-weiße-18.269164/page-2#post-4005534

    Ingenieus! :thumbsup:

    Groeten, Ramses
    .

    Laatst bewerkt: 24 jun 2022
    hugo vindt dit leuk.
  9. nico v kooten

    nico v kooten

    Lid geworden:
    2 nov 2003
    Berichten:
    2.727
    Locatie:
    Middelburg (zeeland)
    Mooi gemaakt!
    Mooi hé, die moderne technieken (als je er de beschikking over hebt) :)

    hugo vindt dit leuk.
  10. hugo

    hugo

    Lid geworden:
    13 apr 2014
    Berichten:
    60
    Locatie:
    Nijmegen
    Hoi Ramses,

    Bedankt voor de tip en de linkjes. Heel inspirerend. Ga ik zeker een keer proberen. Gips is natuurlijk een stuk goedkoper. Ik doe dit voor het eerst dus het is nog zoeken wat werkt. Ik heb wel eerder met houten vormen vacuüm getrokken en daar zag je nog heel veel van de hout structuur in terug. Ik had voor epoxy gekozen, omdat je dat nog kunt polijsten na het gieten. Voor de kapjes van de motoren moet ik ook nog een methode bedenken. Glasvezel met polyester of epoxy of vacuüm trekken met ABS, ik weet het nog niet.

    Groeten, Hugo

    ramses vindt dit leuk.
  11. hugo

    hugo

    Lid geworden:
    13 apr 2014
    Berichten:
    60
    Locatie:
    Nijmegen

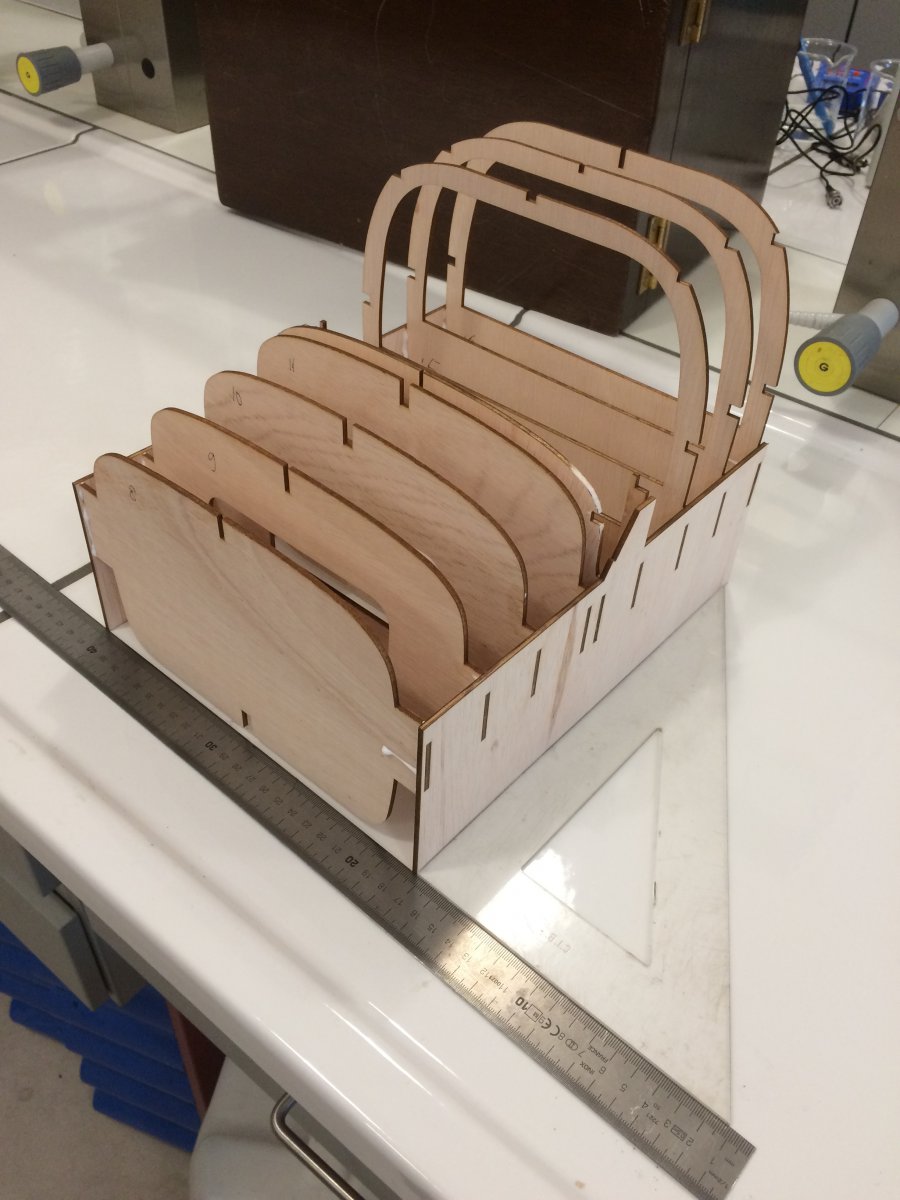

    IMG_8411.jpg IMG_8977 b.jpg IMG_8978.jpg IMG_8979.jpg IMG_8982.jpg IMG_8984.jpg

    Laatst bewerkt: 24 jun 2022
    Bruno van Hoek, ramses en AHoogendijk vinden dit leuk.
  12. hugo

    hugo

    Lid geworden:
    13 apr 2014
    Berichten:
    60
    Locatie:
    Nijmegen
    20220901_115754.jpg 20220905_115537.jpg

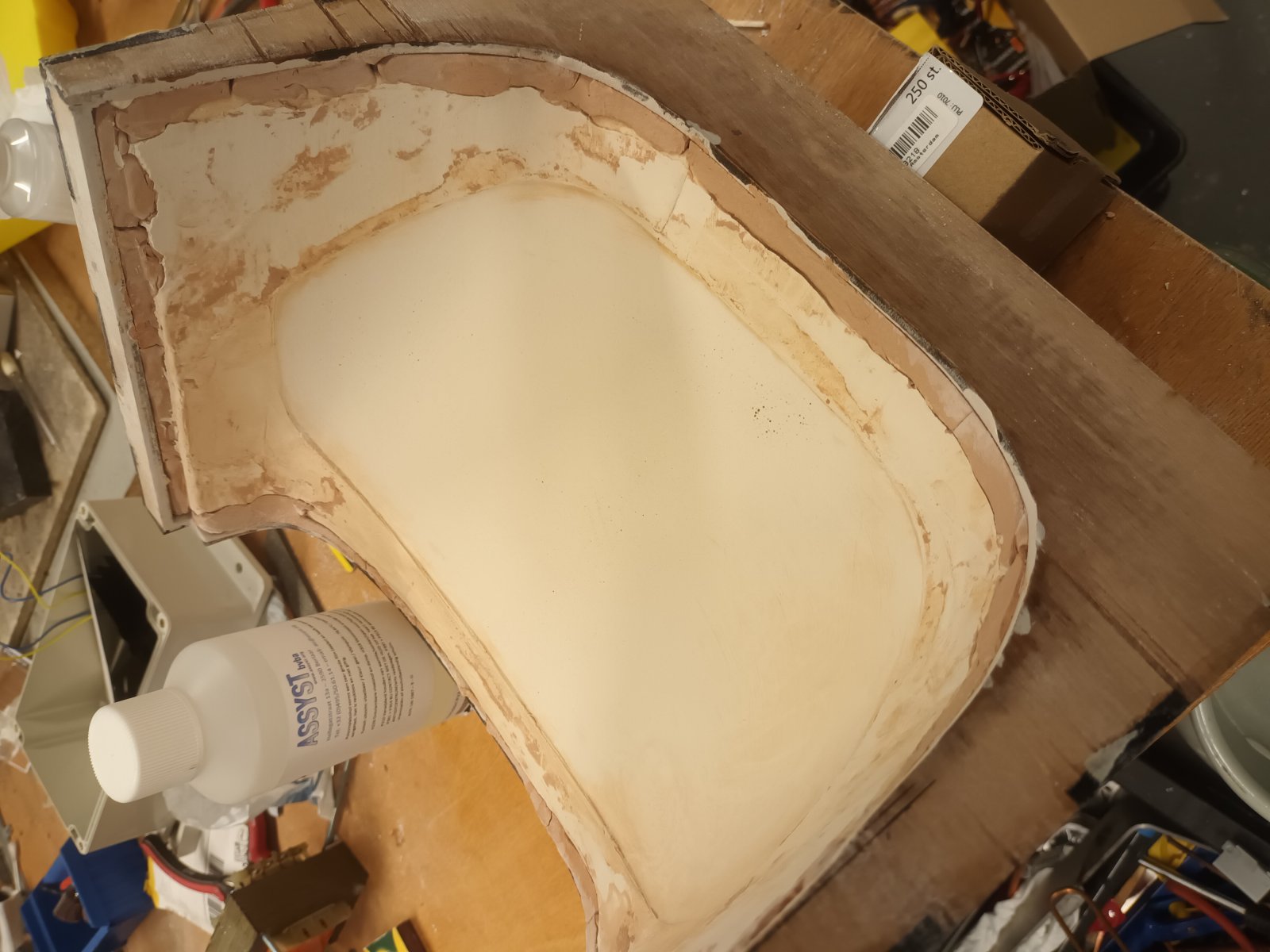

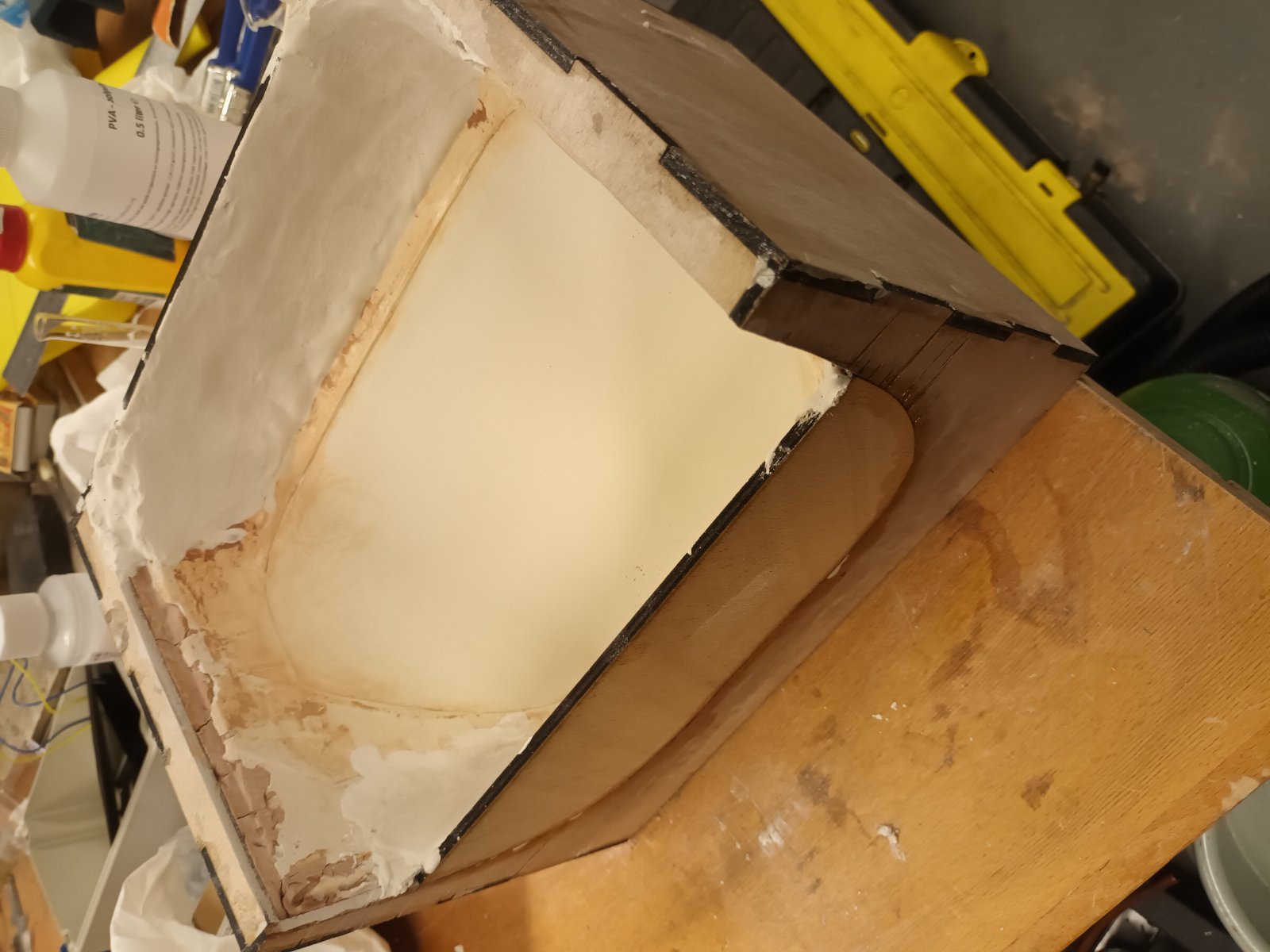

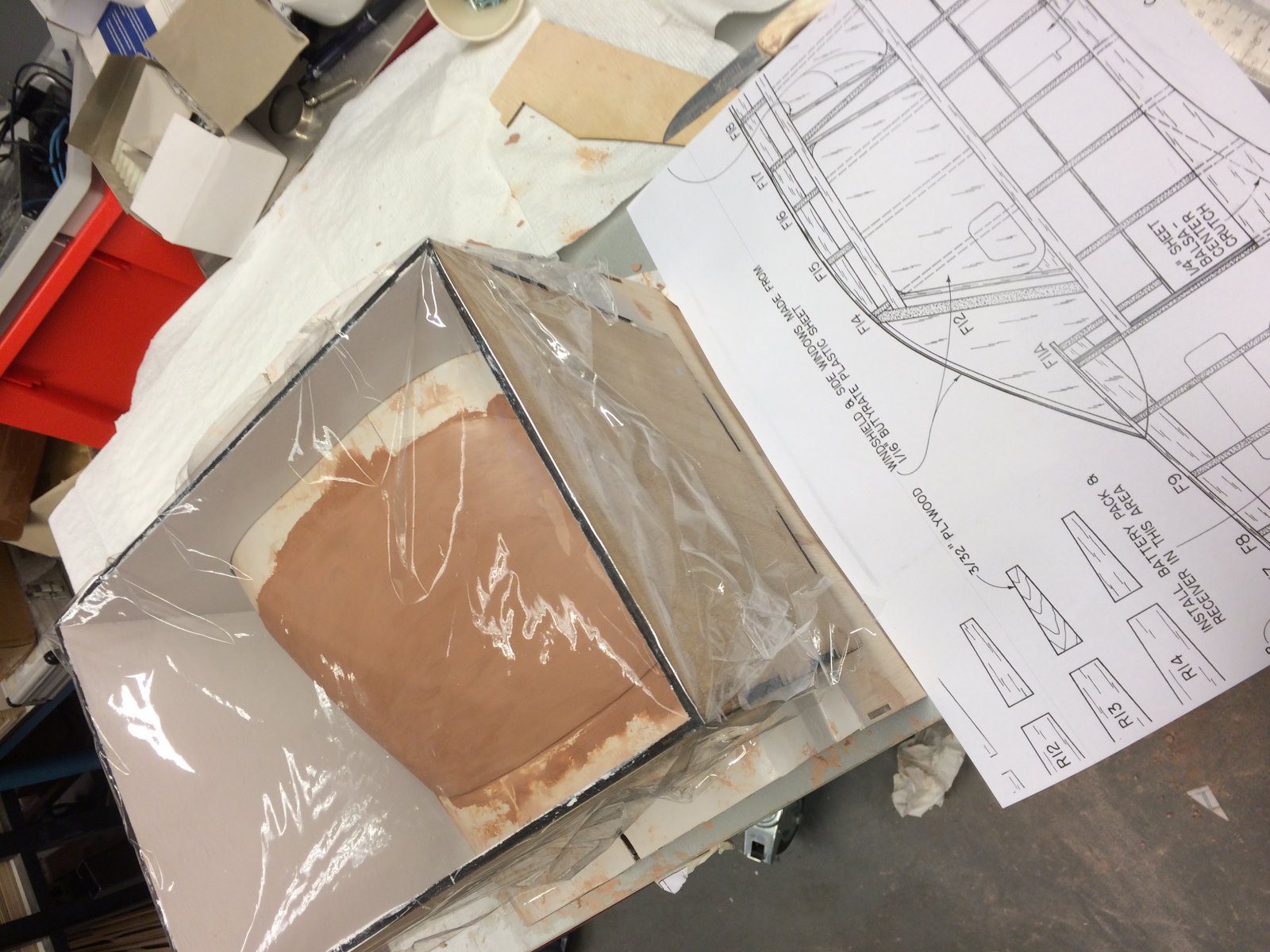

    Nu de mal klaar maken om er epoxy in te gieten. Ben nog aan het testen hoe ik de gips bewerken moet, zodat de epoxy niet hecht. Een aantal keer met polyvinylalcohol insmeren en dan nog een wax laag lijkt voldoende te zijn. Al het gips moet dus wel glad genoeg zijn om het te kunnen insmeren, ook de opgevulde randjes. Deze techniek is voor mij ook nieuw dus ik ben benieuwd.

  13. Bruno van Hoek

    Bruno van Hoek Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    23 aug 2002
    Berichten:
    10.694
    Locatie:
    Almere, MVA (ex-Daedalus Amsterdam)/ PH-SAM/F23D
    Hoezo?
    Gewoon uit balsa opbouwen, uithollen en aan het eind 25 grams glas erover ( altijd je gebruikte stuk glas wegen en dan evenveel epoxy aanmaken, dat geeft de beste sterkte/gewichts combinatie).
    [​IMG] [​IMG]
    [​IMG]
    Op dezelfde manier maak je sloffen (of wat voor andere voorwerpen uit balsa dan ook):
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    Een paar honderd landingen later:
    [​IMG]
    [​IMG]

  14. hugo

    hugo

    Lid geworden:
    13 apr 2014
    Berichten:
    60
    Locatie:
    Nijmegen
    Goed idee Bruno. Ziet er prachtig uit.

    Bruno van Hoek vindt dit leuk.
  15. hugo

    hugo

    Lid geworden:
    13 apr 2014
    Berichten:
    60
    Locatie:
    Nijmegen

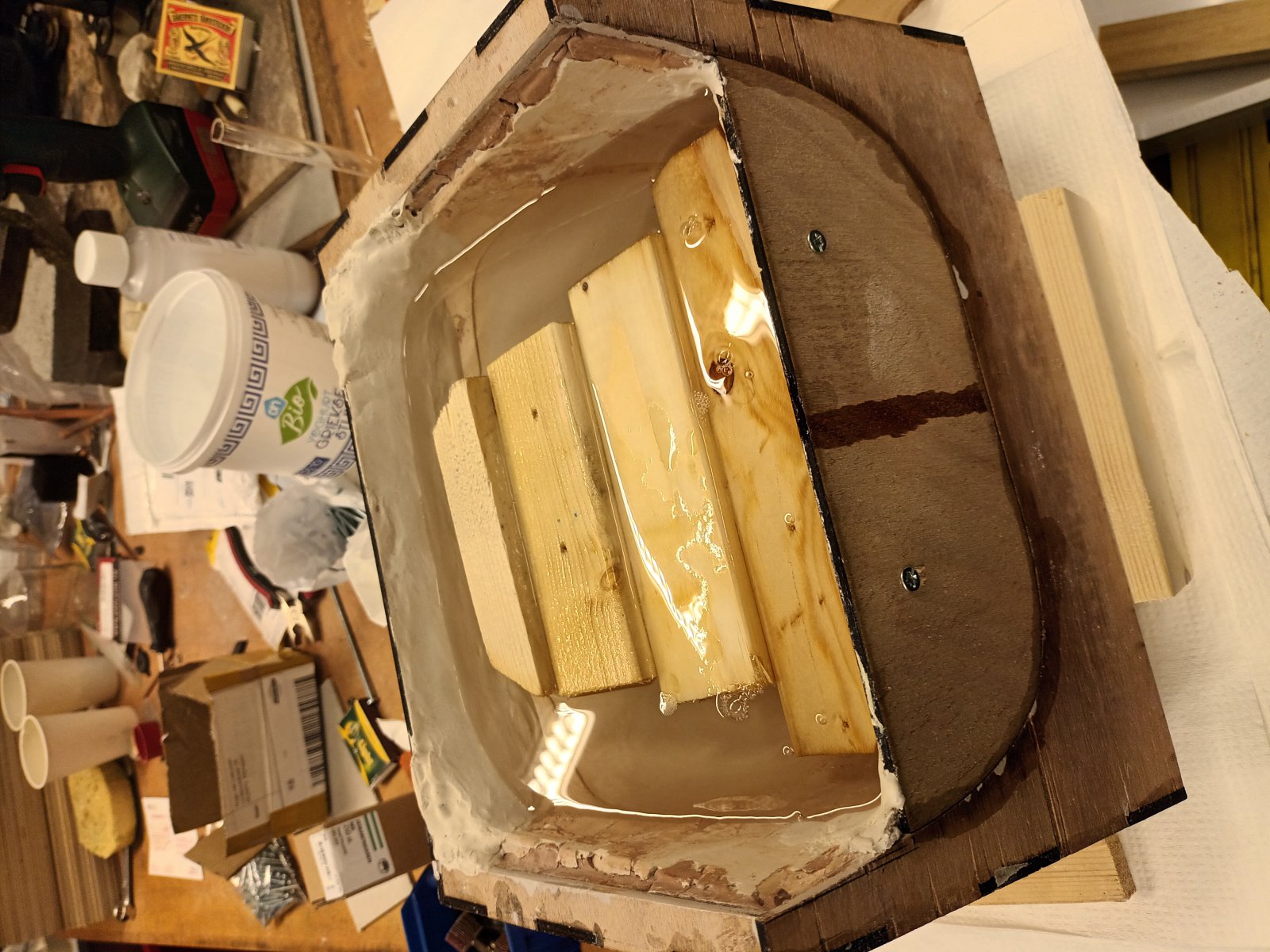

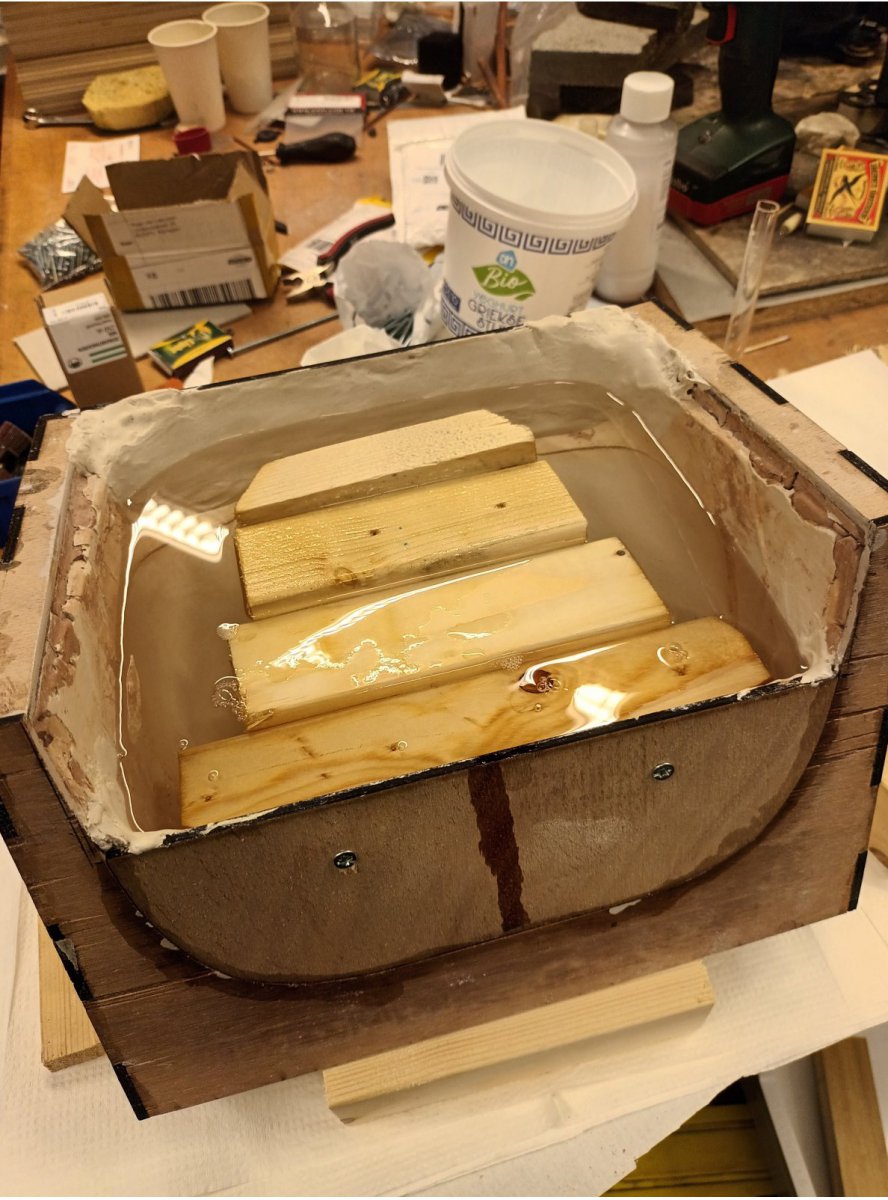

    Epoxy erin gegoten. Nog een beetje opgevuld met stukjes hout zodat minder epoxy nodig was. Ik zag al dat de wax een beetje onder de epoxy is gaan verlopen dus ik zal het oppervlak later nog moeten schuren of bij lakken.
    (Weet iemand hoe ik die foto's er rechtop in krijg want bij mij zijn ze altijd verdraaid.)

  16. Ernst Grundmann

    Ernst Grundmann PH-SAM Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    13.335
    Locatie:
    Woerden
    Er zijn diverse programma's waarmee dat kan. Zelf gebruik ik bijna altijd IRFANVIEW. Dit is een gratis programma waarmee je toch heel veel kan. Het is erg simpel waardoor je het gebruik ook snel door hebt. Langzaam maar zeker kom je er dan achter dat het veel meer kan dan je denkt en ga je het steeds vaker gebruiken. Tenminste zo is het bij mij gegaan. ;)
    Je kan elke foto heel simpel draaien naar elke positie die je wilt en daarna opnieuw opslaan. Als je die foto dan gebruikt staat hij netjes rechtop, tenminste als je hem als zodanig hebt opgeslagen. :rolleyes:

    hugo vindt dit leuk.
  17. hugo

    hugo

    Lid geworden:
    13 apr 2014
    Berichten:
    60
    Locatie:
    Nijmegen
    Ga ik proberen, bedankt voor de tip!

  18. Unusual RC

    Unusual RC

    Lid geworden:
    19 mei 2004
    Berichten:
    1.743
    Locatie:
    Rijswijk, Zuid Holland
    In Windows 10 lukt het met Paint en foto editor ook.
    De exif informatie over de rotatie van een foto tijdens het maken wordt niet ondersteund door het forum, vandaar dat dit gebeurd.
    Dus fysiek roteren en saven is de enige optie!

  19. Bruno van Hoek

    Bruno van Hoek Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    23 aug 2002
    Berichten:
    10.694
    Locatie:
    Almere, MVA (ex-Daedalus Amsterdam)/ PH-SAM/F23D
  20. hugo

    hugo

    Lid geworden:
    13 apr 2014
    Berichten:
    60
    Locatie:
    Nijmegen
    Geweldig. Maar mij lukt het nog steeds niet. In welke stand heb je hem opgeslagen?
