    Dag 386: 3/1/2022 1u25

    De resterende 18 snaphanen die aan de voorzijde liggen, gemaakt uit noten 1 x 2 mm en met een vleugje houtlijm geplaatst.

    Nadat de lijm gedroogd is worden de uiteinden van de snaphanen aan binnen- en buitenzijde gelijk geschuurd.

    Vee modelbouwplezier,

    Marc w, Hans Groenenberg, Pingu57 en 7 anderen vinden dit leuk.
  2. boris279

    boris279

    Lid geworden:
    10 jun 2014
    Berichten:
    594
    Locatie:
    J
    Netjes hoor, ziet er verzorgd uit!!

    Hans Groenenberg en Herby63 vinden dit leuk.
  3. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Heel mooi zo Herman :thumbsup::thumbsup:

    Hans Groenenberg en Herby63 vinden dit leuk.
  4. Bouke van der Voet

    Bouke van der Voet

    Lid geworden:
    31 jan 2020
    Berichten:
    496
    Locatie:
    Almelo, Nederland
    weer eens heerlijk bijgelezen!, mooi werk Herby!

    Hans Groenenberg en Herby63 vinden dit leuk.
  5. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    Dank voor de blijken van appreciatie. :thumbsup:

    Dag 387: 4/1/2022 0u30

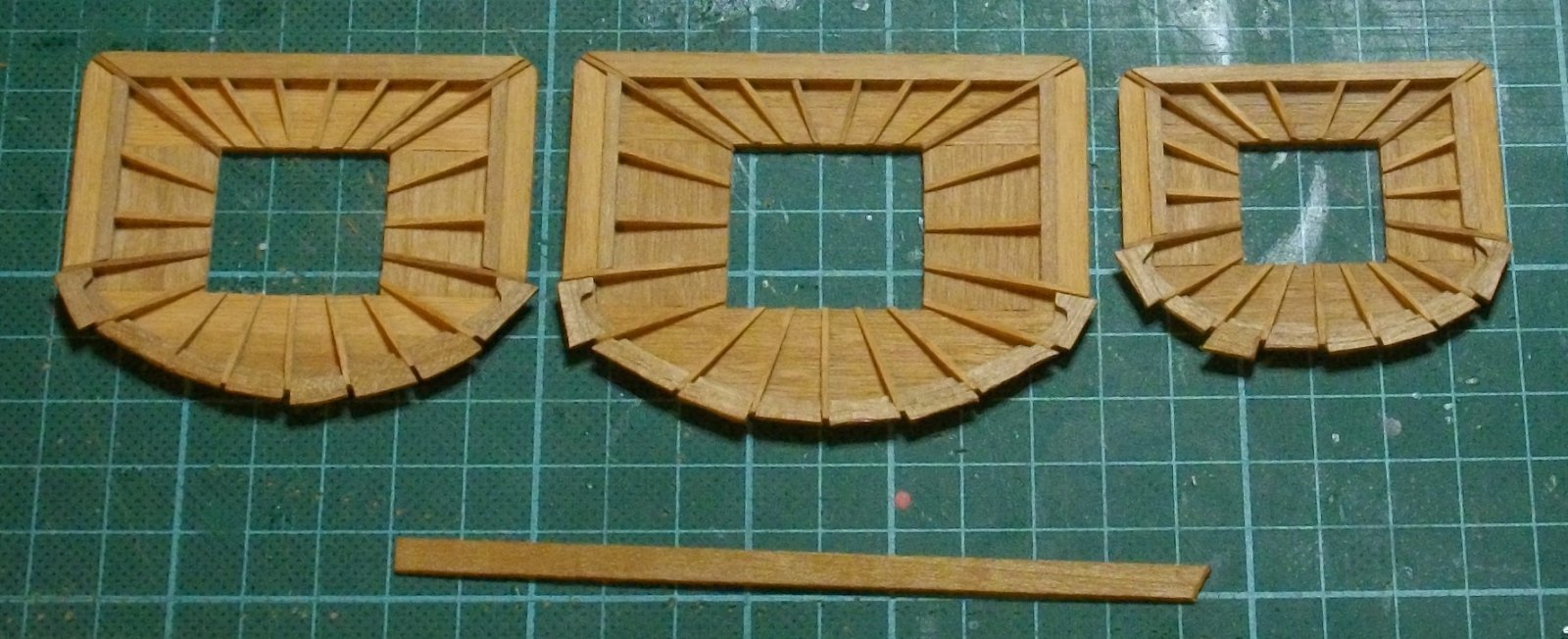

    Tijd om de buitenrand vooraan aan te brengen.

    Eerst maak ik een stukje noten 1 x 6 mm op maat zodat het perfect tussen 2 snaphanen schuift.

    Dan geef ik de binnenrand vorm en lijm ik het stukje op zijn plaats met wat houtlijm.

    3 gedaan, nog 21 te gaan

    De binnenrand is moeilijk te zien. Het is ongeveer half zo breed als de onderste rand.

    Veel modelbouwplezier

    EUSIV, TIMBERWOLF, Avado en 3 anderen vinden dit leuk.
  6. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    Dag 388: 5/1/2022 1u40

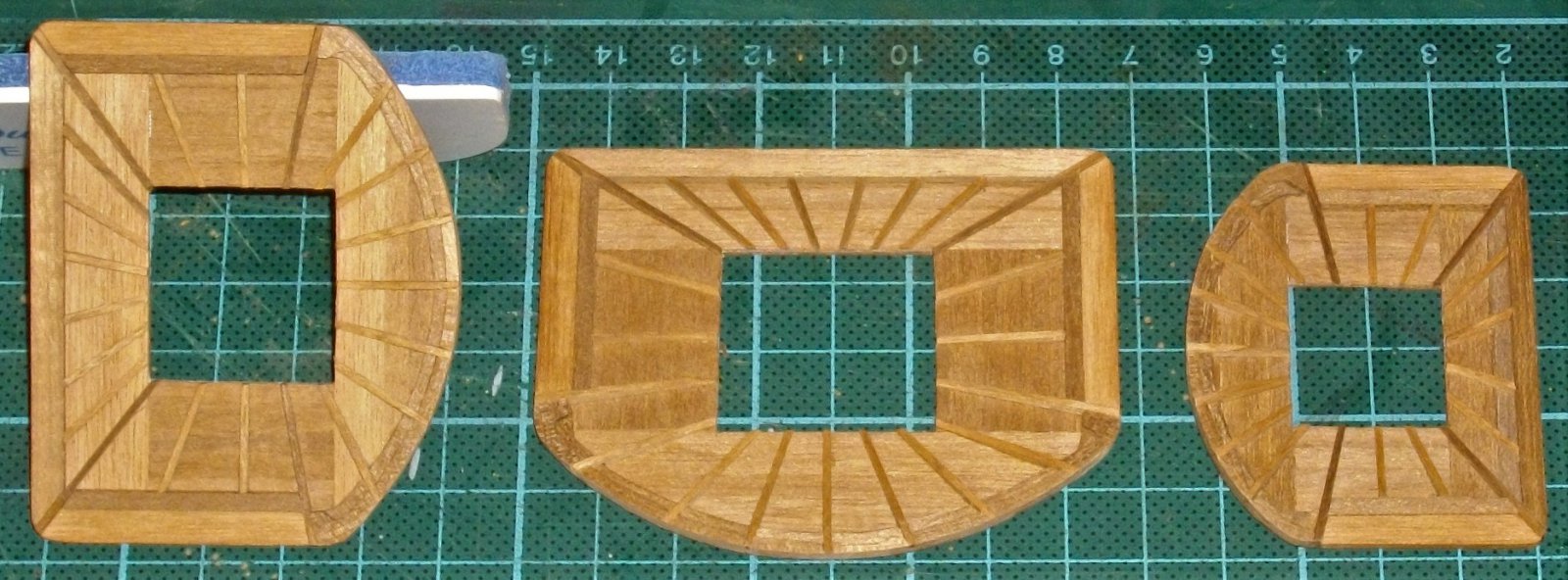

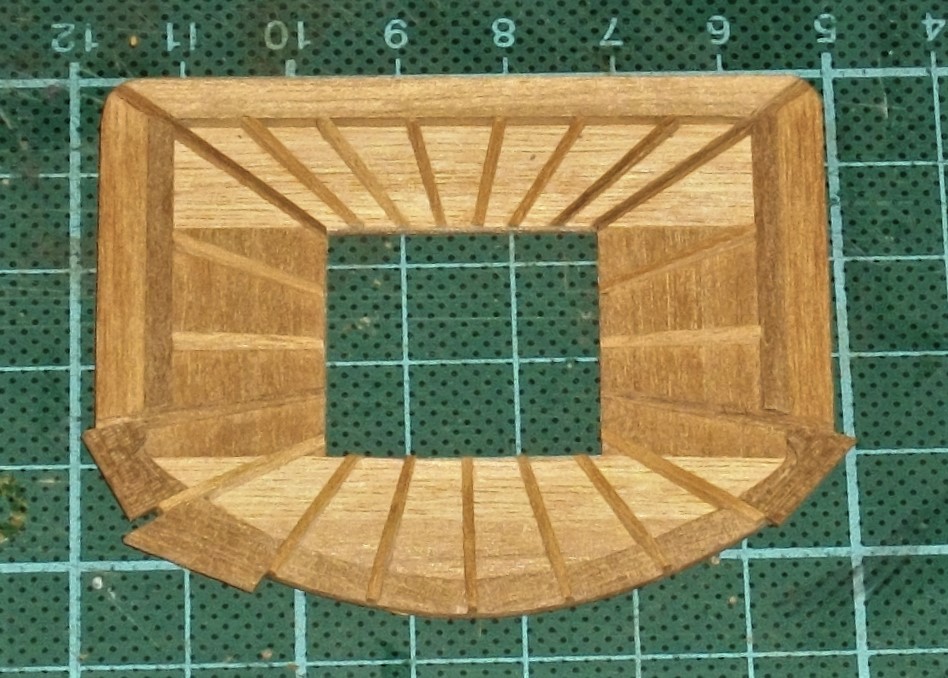

    Alle "randgevallen" op maat geslepen en gelijmd.

    Na droging wordt de buitenrand gelijk met de onderlat geslepen.

    Veel modelbouwplezier,

    Jaques, Bouke van der Voet, EUSIV en 3 anderen vinden dit leuk.
  7. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    Dag 388: 8/1/2022 2u05

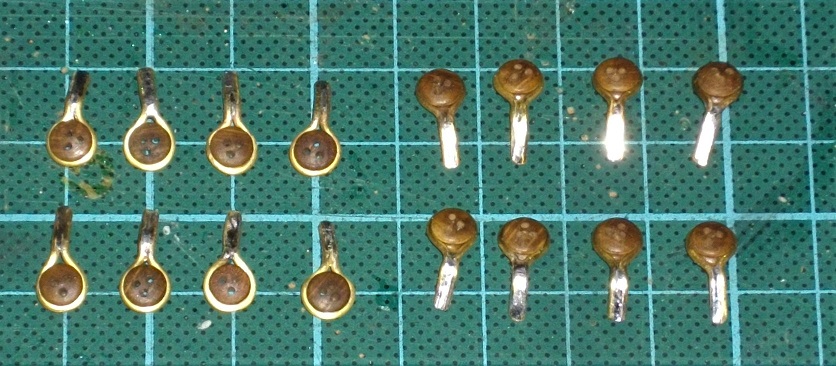

    0,9 mm messingdraad geplooid rond een 5 mm jufferblok en dicht gesoldeerd. (x16)


    PS: de jufferblokken worden nog gedraaid zodat het middelste gaatje naar onder wijst.

    Veel modelbouwplezier,

    Avado, Jaques, TIMBERWOLF en 1 andere persoon vinden dit leuk.
  8. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    Dag 389: 9/1/2022 1u45

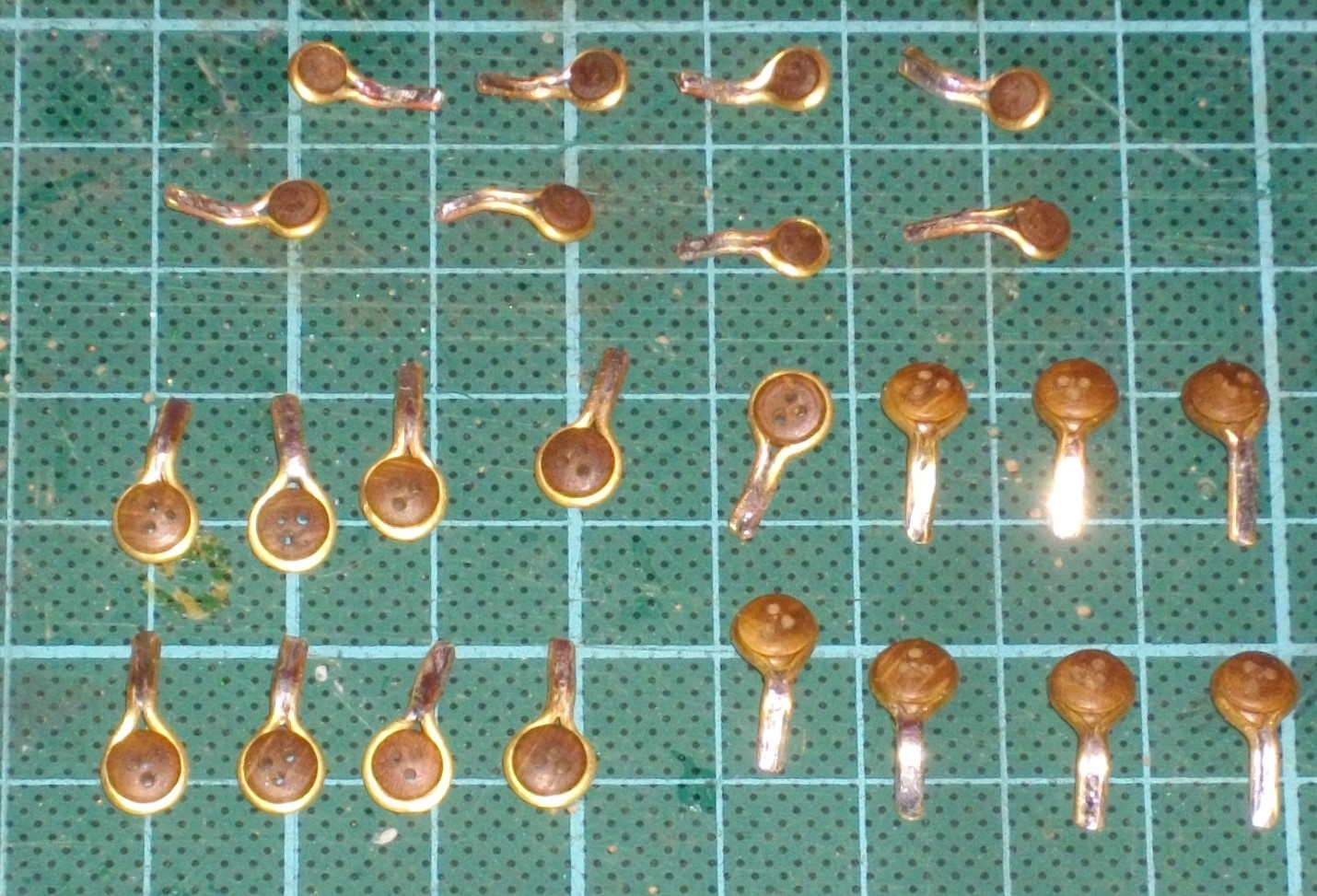

    0,7 mm messingdraad geplooid rond een 3 mm jufferblok en dicht gesoldeerd. (x8)

    De uiteinden licht rond geslepen, een gaatje van 0,6 mm geboord en op kleur gebracht met patina zwart (x24). (op de foto met gaatje maar nog niet gezwart)

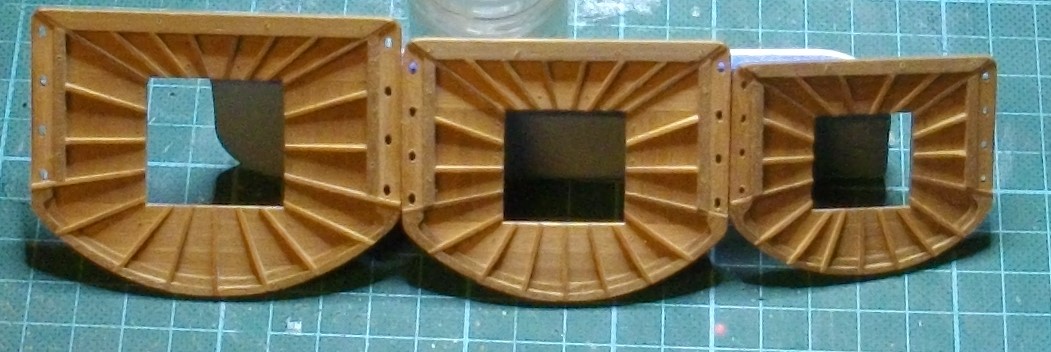

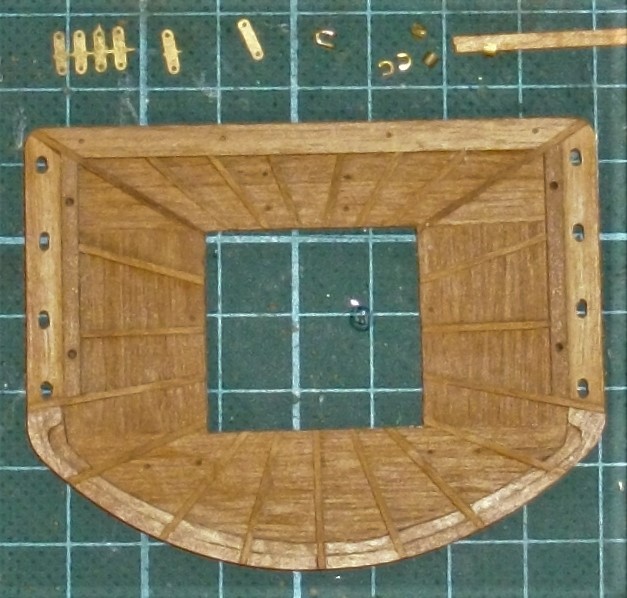

    Met een 0,8 mm frees gleuven gefreesd in de zijkanten van de marsen (x24) en de plaats voor de gaten voor de leuning, de falkonetten, oogbouten en blokken aangeduid.

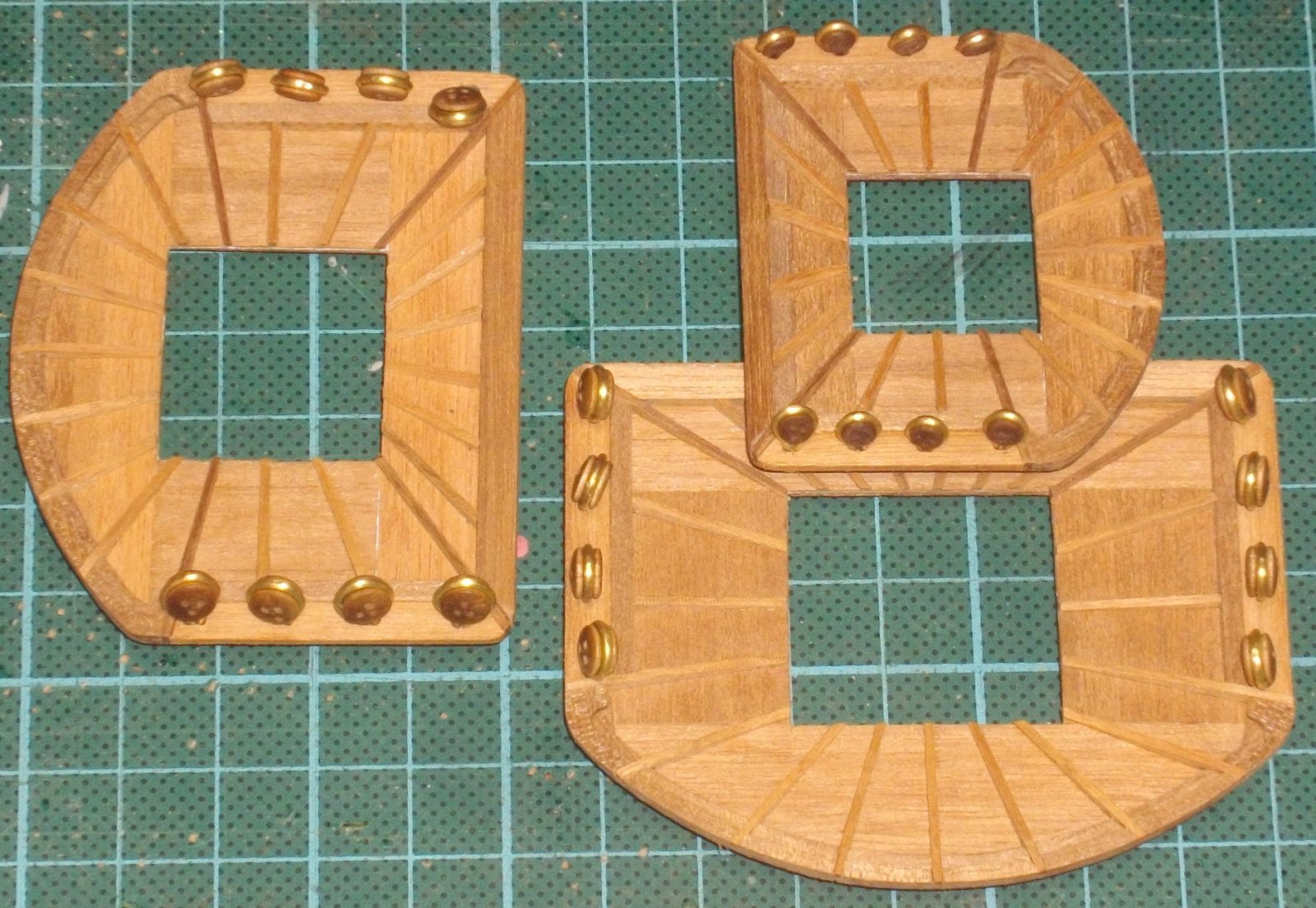

    De jufferblokken mogen eens proberen of ze op hun gemak zitten in de gemaakte gleuven.

    Veel modelbouwplezier,

    TIMBERWOLF, Avado, Jaques en 3 anderen vinden dit leuk.
  9. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Schitterend wat je ons hier voorschotelt Herman :thumbsup::thumbsup:

    Herby63 vindt dit leuk.
  10. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Herman, dit is puur genieten wat je ons hier aan het voorschotelen bent, Prachtig :wave

  11. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    Dank voor de aanmoedigingen :thumbsup:

    Dag 390: 10/1/2022 2u10

    De Panart-kit voorziet geen geschut op de marsen. In het boek Anatomy of the schip staan echter op de 3 marsen aan elke zijkant 2 falkonetten getekend.

    In mijn voorraad vond ik nog 10 stuks van een realistisch kaliber. 2 te weinig dus, dus ik overweeg er maar 2 te plaatsen op de kruismars.

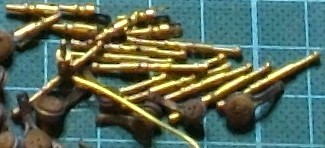

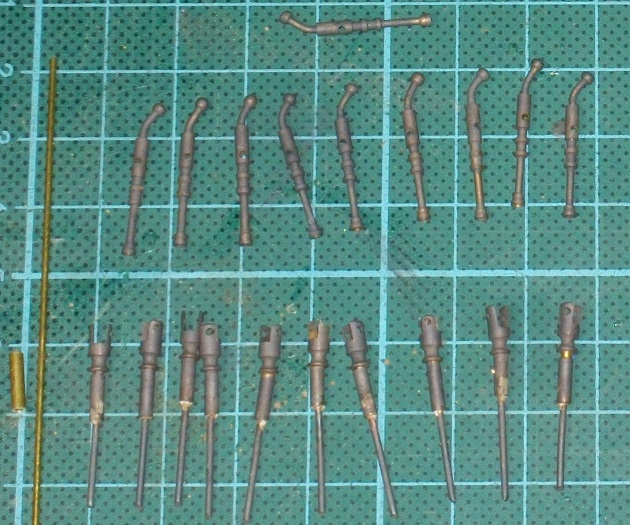

    De voeten van de draaibeugels waren echter maar 4 mm lang. Met een buisje met buitendiameter 2 mm en messingstaf van 1 mm heb ik een voet op de aangegeven lengte gemaakt. Voet en lopen gebruineerd door ze kort in patina zwart te dompelen en af te spoelen in water.

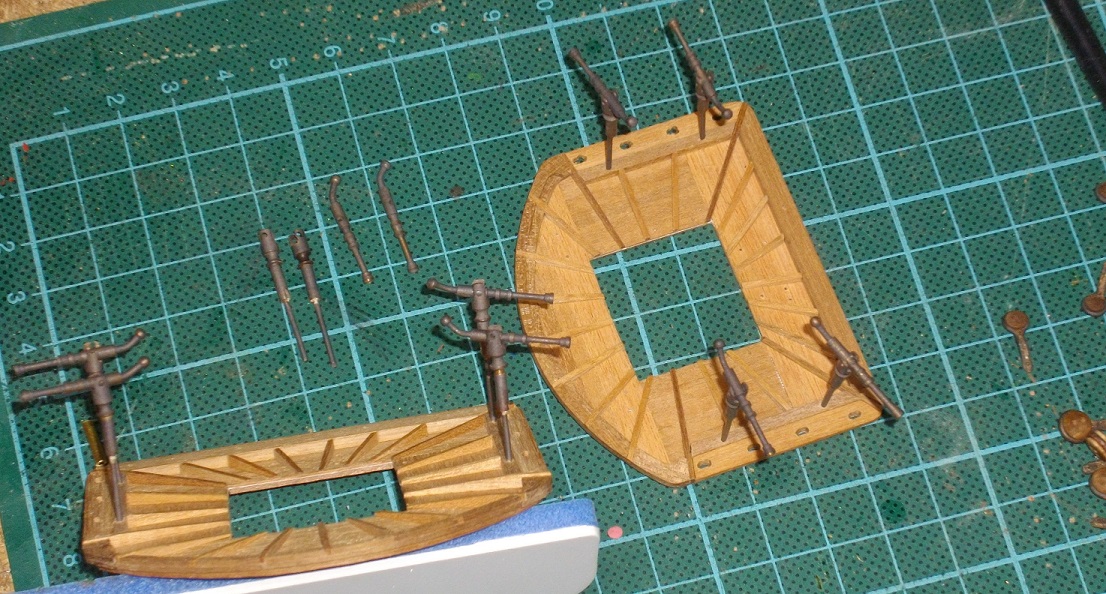

    De gaten voor de plaatsing van deze wapens uitgeboord op 1 mm en dry-fit- gemonteerd voor een fotomoment.

    Veel modelbouwplezier,

    Hans Groenenberg, Avado, TIMBERWOLF en 3 anderen vinden dit leuk.
  12. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen
    Foto's geven soms geen realistisch beeld van de verhoudingen, het lijkt er zo op dat ze met deze lengte in de weg gaan staan voor het stengenwant, hopelijk heb je daar rekening mee gehouden...?

  13. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    Ja en nee :)
    Ik heb de hoogte uitgevoerd zoals op tekening. maar er zitten wel meer inconsistenties tussen verschillende tekeningen in hetzelfde boek.
    Het ziet er naar uit dat ze telkens tussen 2 hoofdtouwen komen, met een weeflijn net onder de falkonet en de volgende ruim er boven.
    Bij het optuigen van het stengenwant zal het dus belangrijk zijn de bovenste jufferblokken niet te hoog te plaatsen.
    Dank voor je bezorgdheid. :)

    pietsan vindt dit leuk.
  14. Heinrich

    Heinrich

    Lid geworden:
    26 jan 2020
    Berichten:
    2.382
    Locatie:
    China
    Schitterende werk hermann - en geschut op de marsen - wil jij nouw meer !!! :cool: Dit zou wel een onaagename verrassing wees vir de vijandelijke boarding partij om van boven onder de lood gesteekt te word! :)

    Herby63 vindt dit leuk.
  15. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Je zou het maar allemaal naar boven moeten sjouwen ;)
    Maar het zijn prachtige marsen geworden zo Herman :thumbsup::thumbsup:

  16. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    Dank voor je reactie Heinrich.
    Nelson kan er van meespreken.
    Klein kaliber hoor, en waarschijnlijk meer als afschrikking dan voor daadwerkelijk gebruik.

    Alvast dank voor de vele en herhaalde blijken van bewondering. :)

    Jaques vindt dit leuk.
  17. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Voor een koninklijk plezierjacht vind ik haar aardig zwaar bewapend Herman, die marsen worden aardig gevuld op deze manier. Heel mooi allemaal. :worship::worship:

    Herby63 vindt dit leuk.
  18. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    Dank voor de aanmoedigingen, overwegingen en morele steun. :thumbsup:

    Dag 391: 15/1/2022 2u15

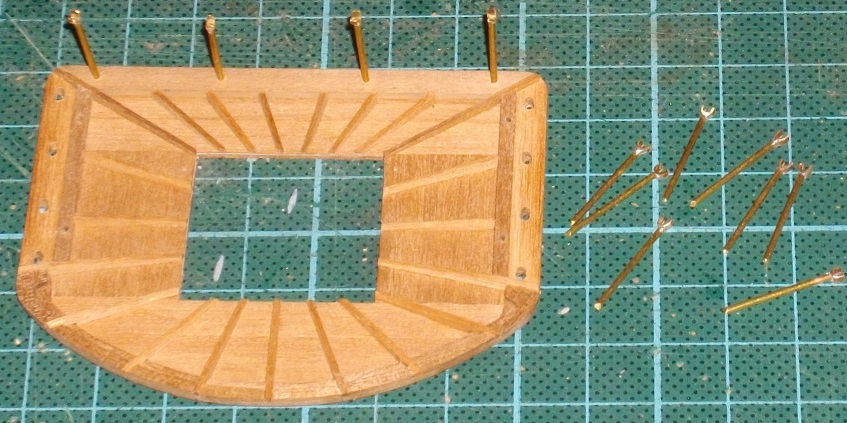

    12 steunen voor de reling van de marsen gemaakt van messing foto-ets en messingstaf 0,9 mm.

    IMGP5101.JPG IMGP5103.JPG

    Veel modelbouwplezier,

    Jaques, boris279, pietsan en 3 anderen vinden dit leuk.
  19. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    Dag 392: 16/1/2022 3u05

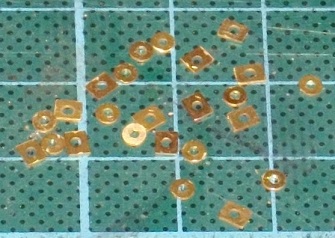

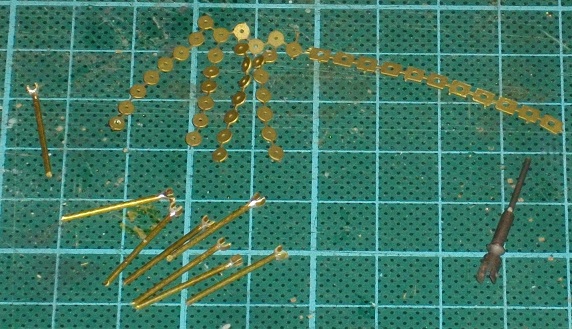

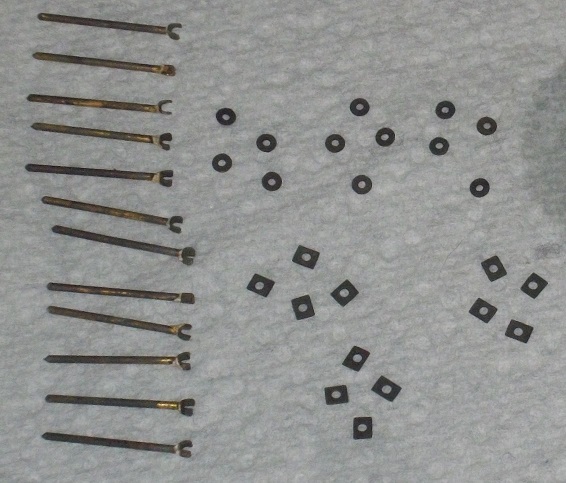

    Relingsteuntjes alsook grondplaatjes voor de falkonetten en de railinsteunen gezwart.
    IMGP5104.JPG IMGP5105.JPG IMGP5107.JPG

    Railing en falkonetten op de mars van de kruismast geplaatst.

    4 oogjes gedraaid uit messingdraad 0,4 mm, gezwart en aan beide zijden van het soldatengat in een 0,7mm gaatje gelijmd met dunne CA-lijm.

    Ook de fokke- en grootmars voorzien van de 4 oogboutjes en alle nodige gaten geboord. Het gelijkt bijna op Zwitserse kaas .

    Ik ben best tevreden met het resultaat.:yes:

    Veel modelbouwplezier,

    Hans Groenenberg, Avado, pietsan en 3 anderen vinden dit leuk.
  20. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Mooi hoor :worship::worship:
