Scratch bouw(verslag) houtzaagmolen | schaal 1:87 (plastic/hout)

Zaaghal – Deel 12 | details: zijkant --> trap

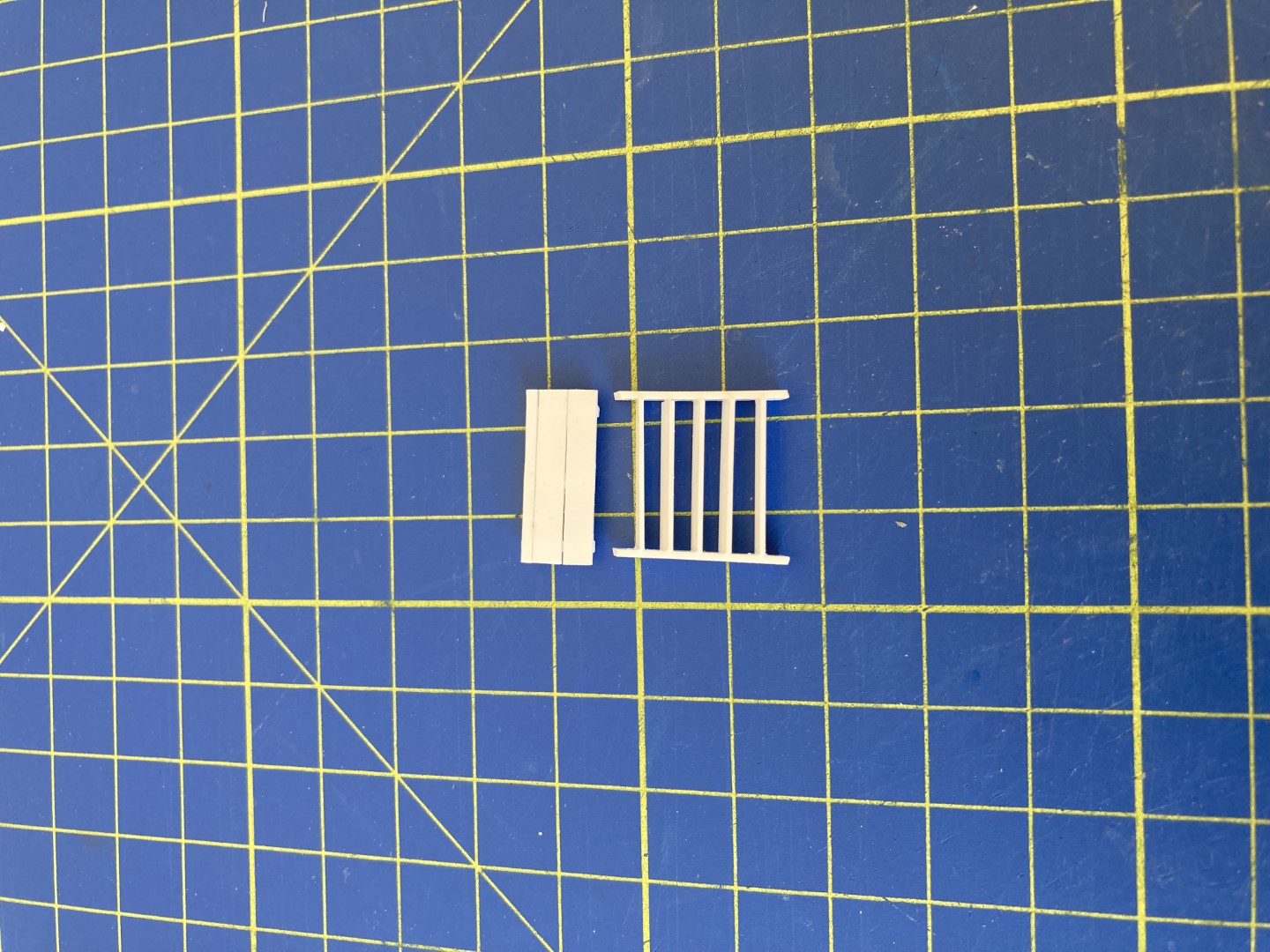

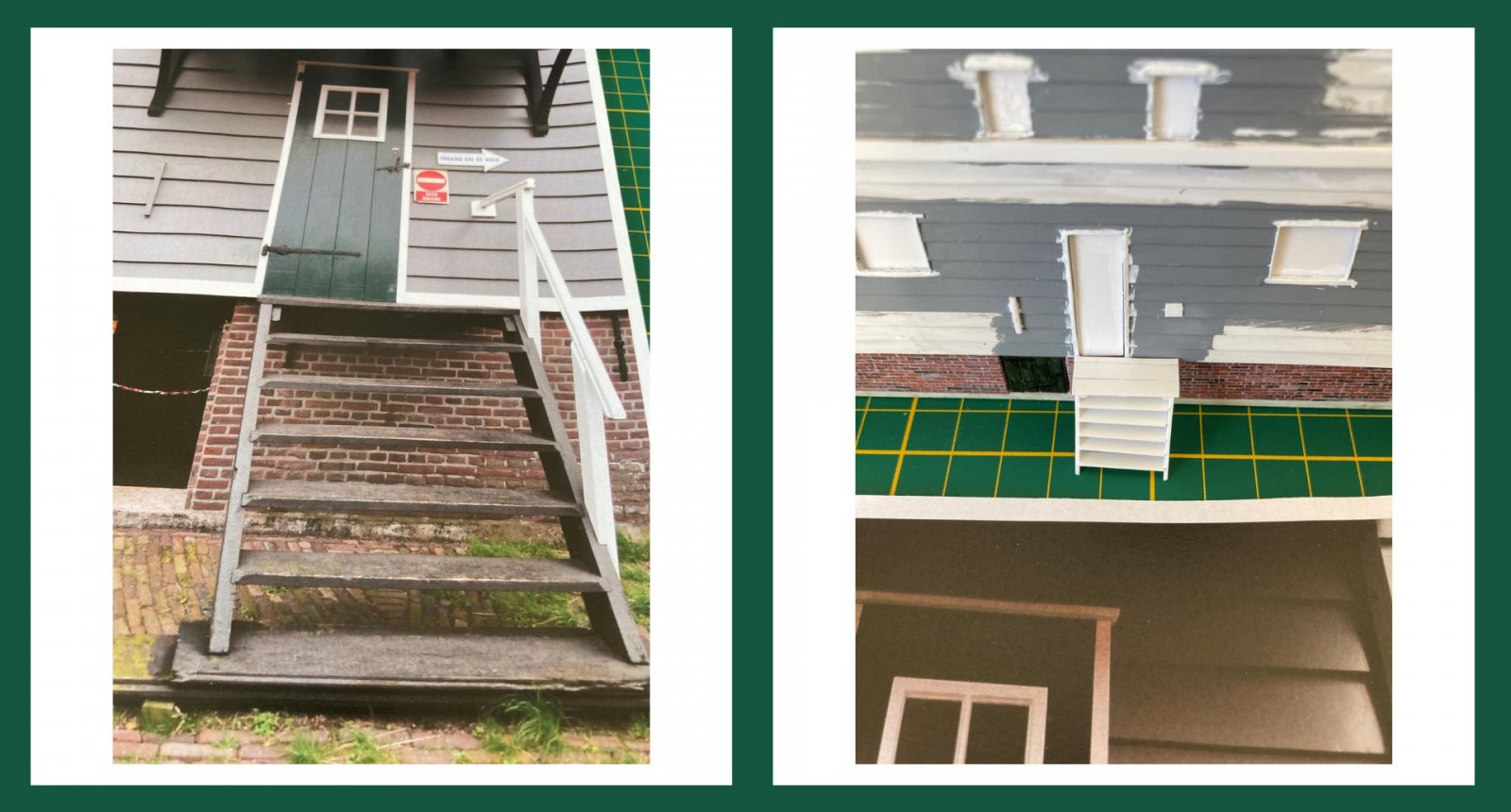

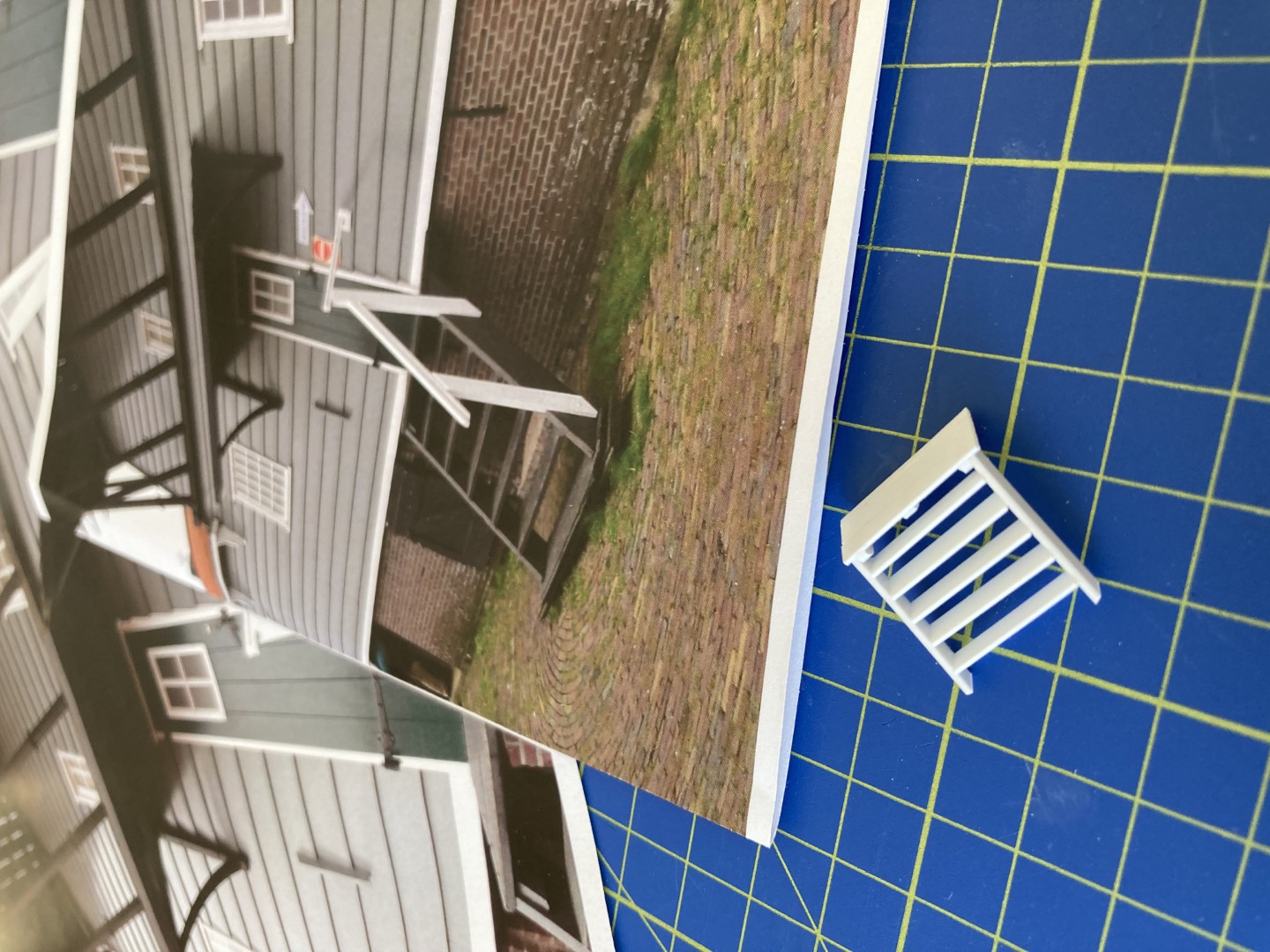

Voor de afwisseling nu bezig met trappen en andere details van de zaaghal (foto's 1-4). Deze zullen pas definitief worden bevestigd op het moment dat de molen in een diorama of op een vaste grondplaat wordt geplaatst.

Verder nog mijn jaren tachtig lamp vervangen door een led exemplaar voor beter licht op de werkplek (foto 5).

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5



De stelling – Deel 1 | tekening en materialen

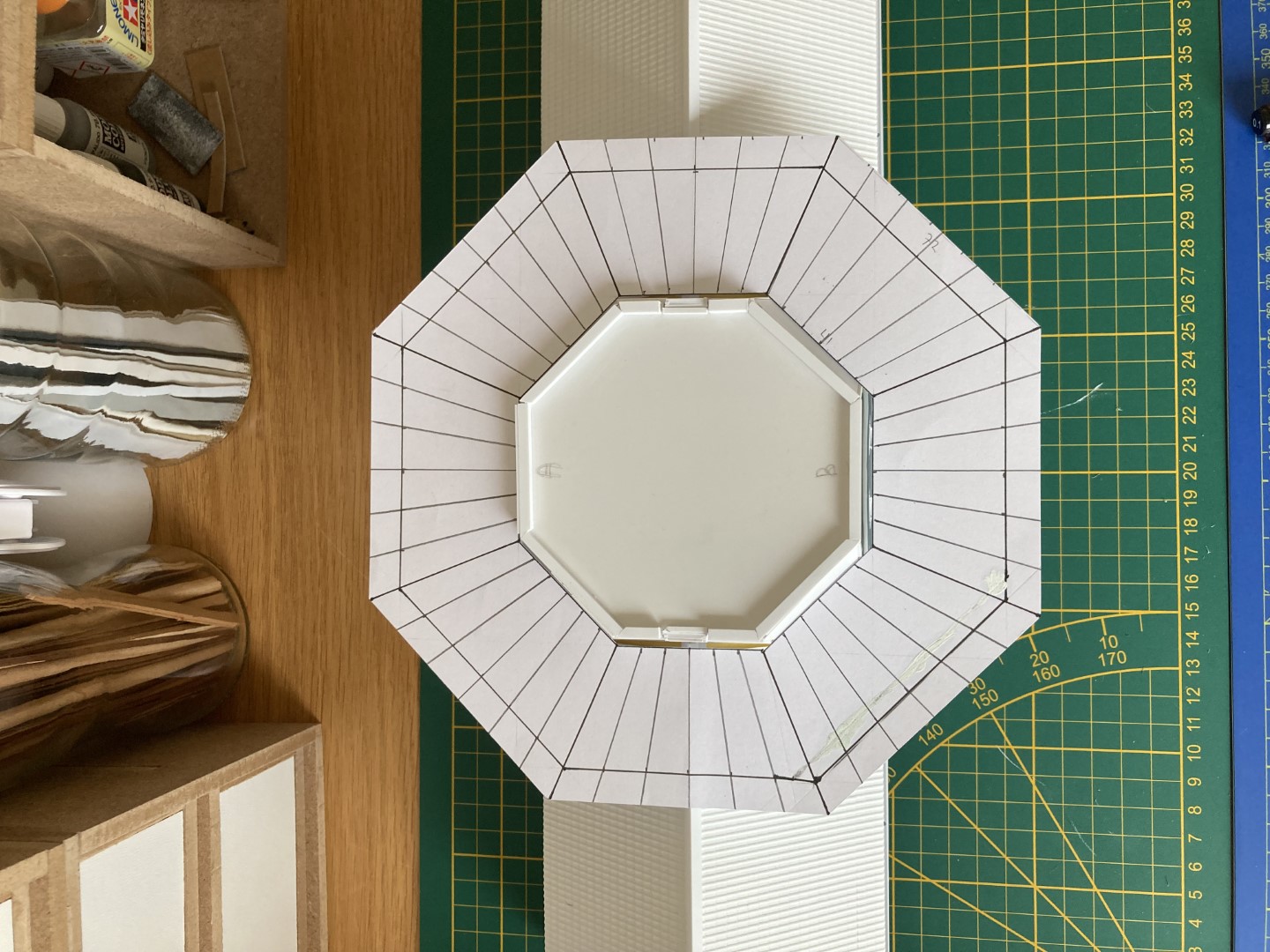

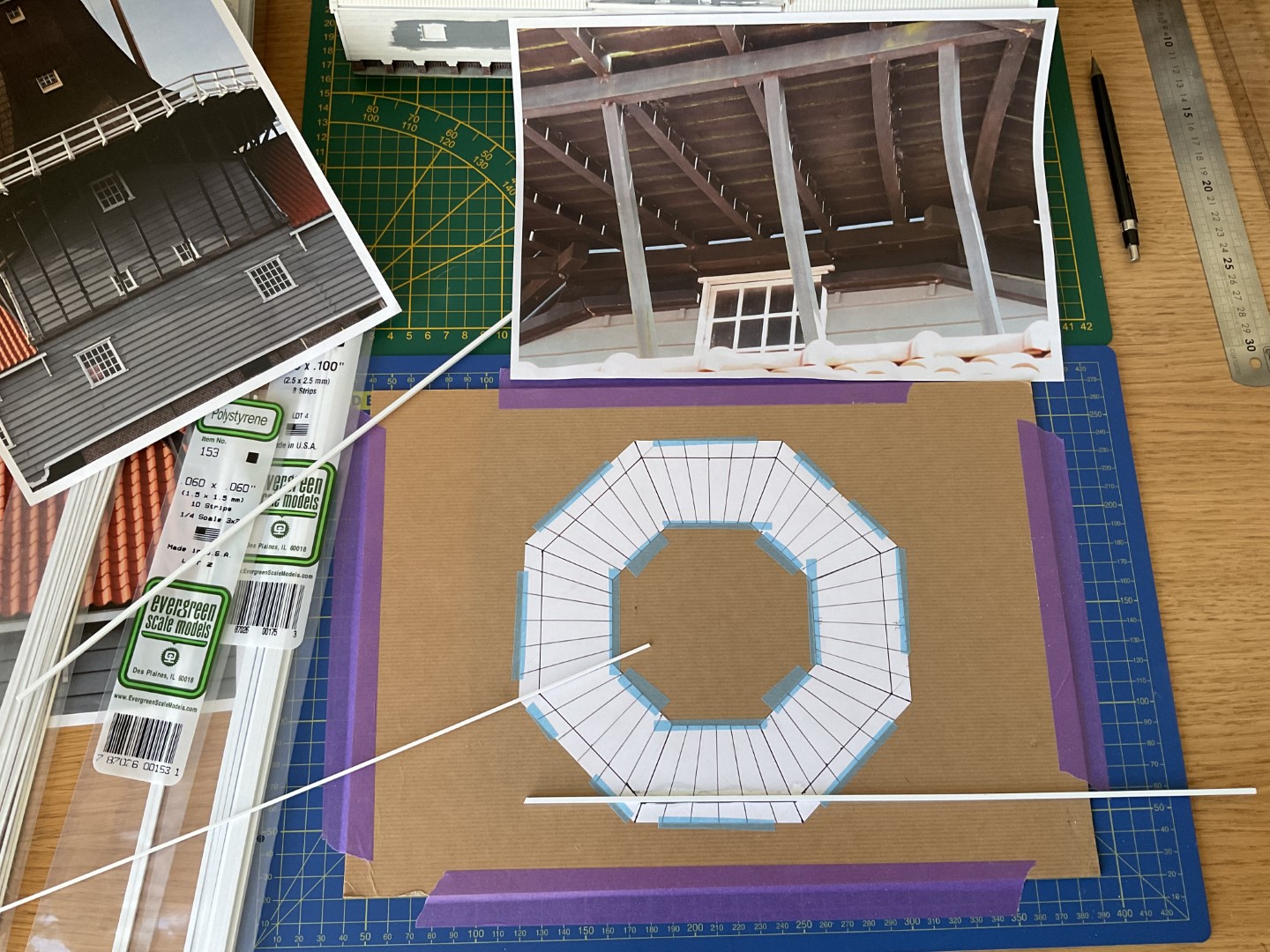

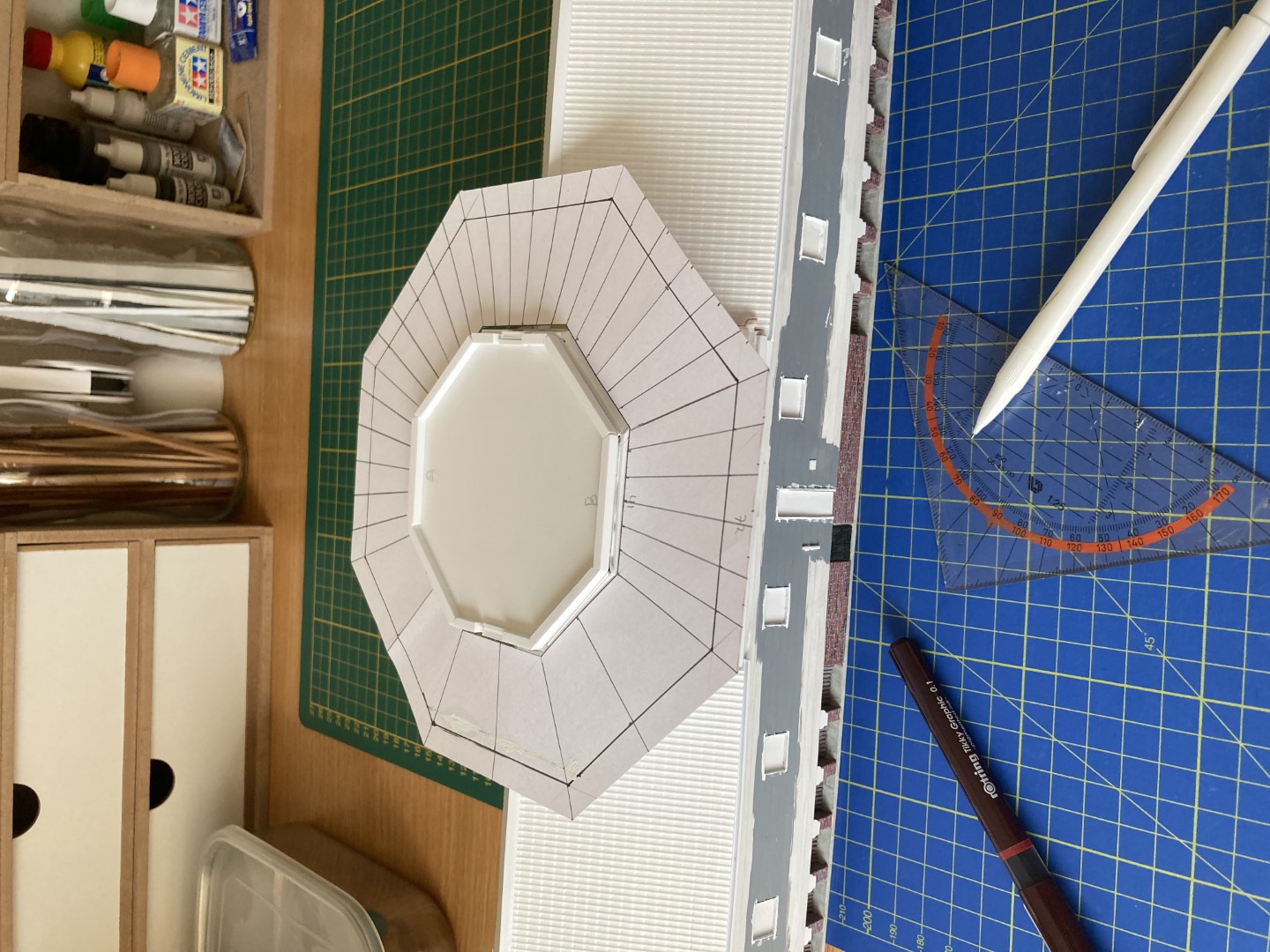

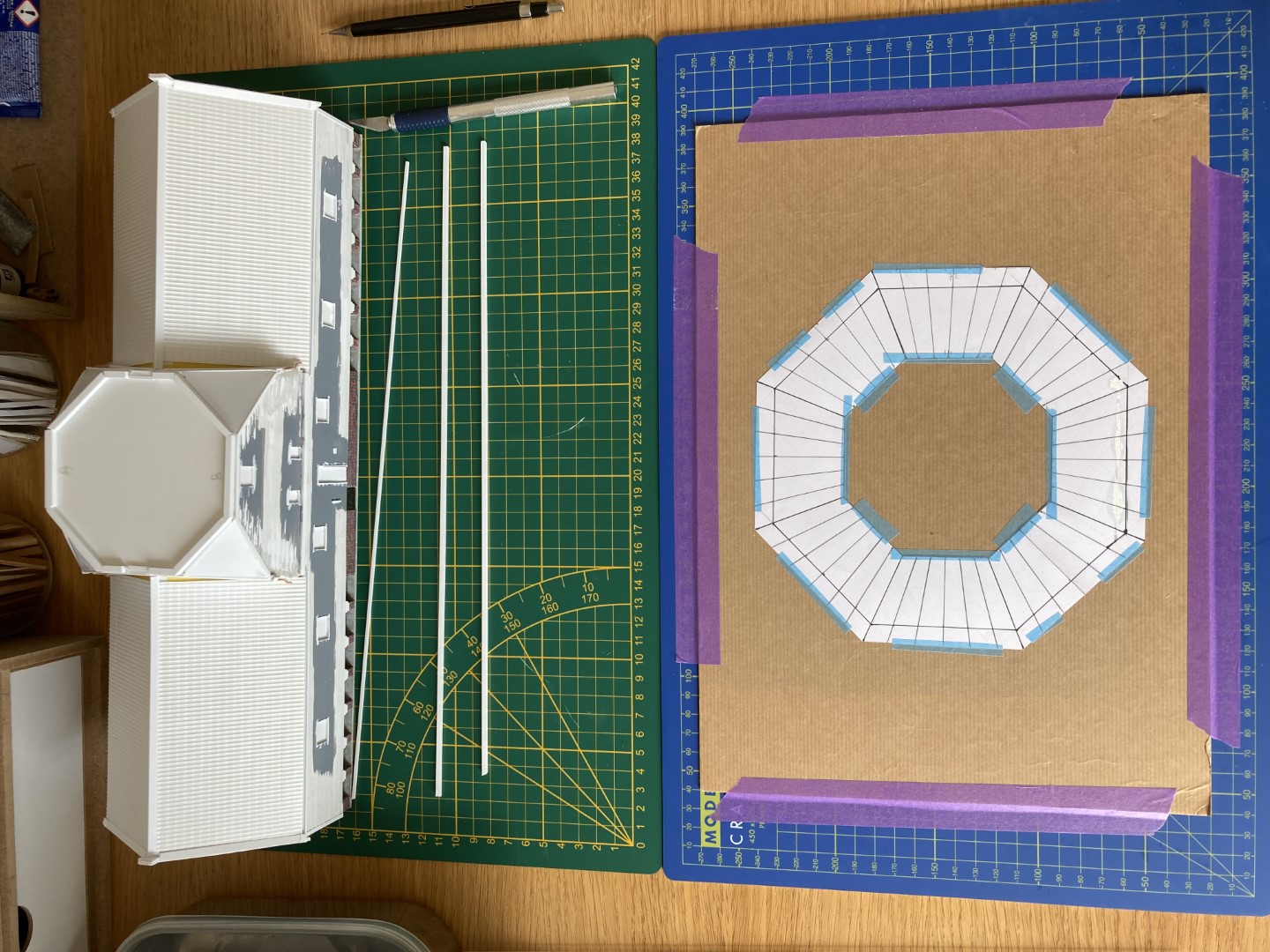

De zaaghal is nog niet geheel af, maar nu even tijd voor een andere uitdaging namelijk de achtkantige stelling. Eerst op de computer de achtkant (binnenring) in MS PowerPoint getekend. Na meerdere prints de juiste afmeting gevonden die ook past op het model. Vervolgens ouderwets met potlood en liniaal de juiste afmetingen gemarkeerd en de lijnen getrokken voor de buitensluitring en de liggers. De afmetingen/verhoudingen zijn geheel gebaseerd op de al grotendeels gebouwde zaaghal en de foto’s van het origineel. Ik werk helaas niet van bouwtekeningen op schaal en daarom is het een beetje op het oog zoeken naar redelijke verhoudingen.

Zoals als ook blijkt uit foto 3 en 4 gebruik ik weer profielen van Evergreen. Voor de binnen- en buitensluitring 2,5x2,5mm en voor de liggers 1,5x1,5mm. Wordt vervolgd....

PS. In mijn inleiding is mijn vorige bouwwerk te zien waar de stelling geheel uit houtprofiel is gemaakt.

Foto-1


Foto-2


Foto-3


Foto-4



Een mooi stukje vakwerk laat je hier zien Eugéne.



Dank. De echte uitdaging, maar ook het meest leuke deel om te bouwen komt met deze stelling en de molen zelf.



De stelling – Deel 2 | binnen- en buitensluitring / liggers

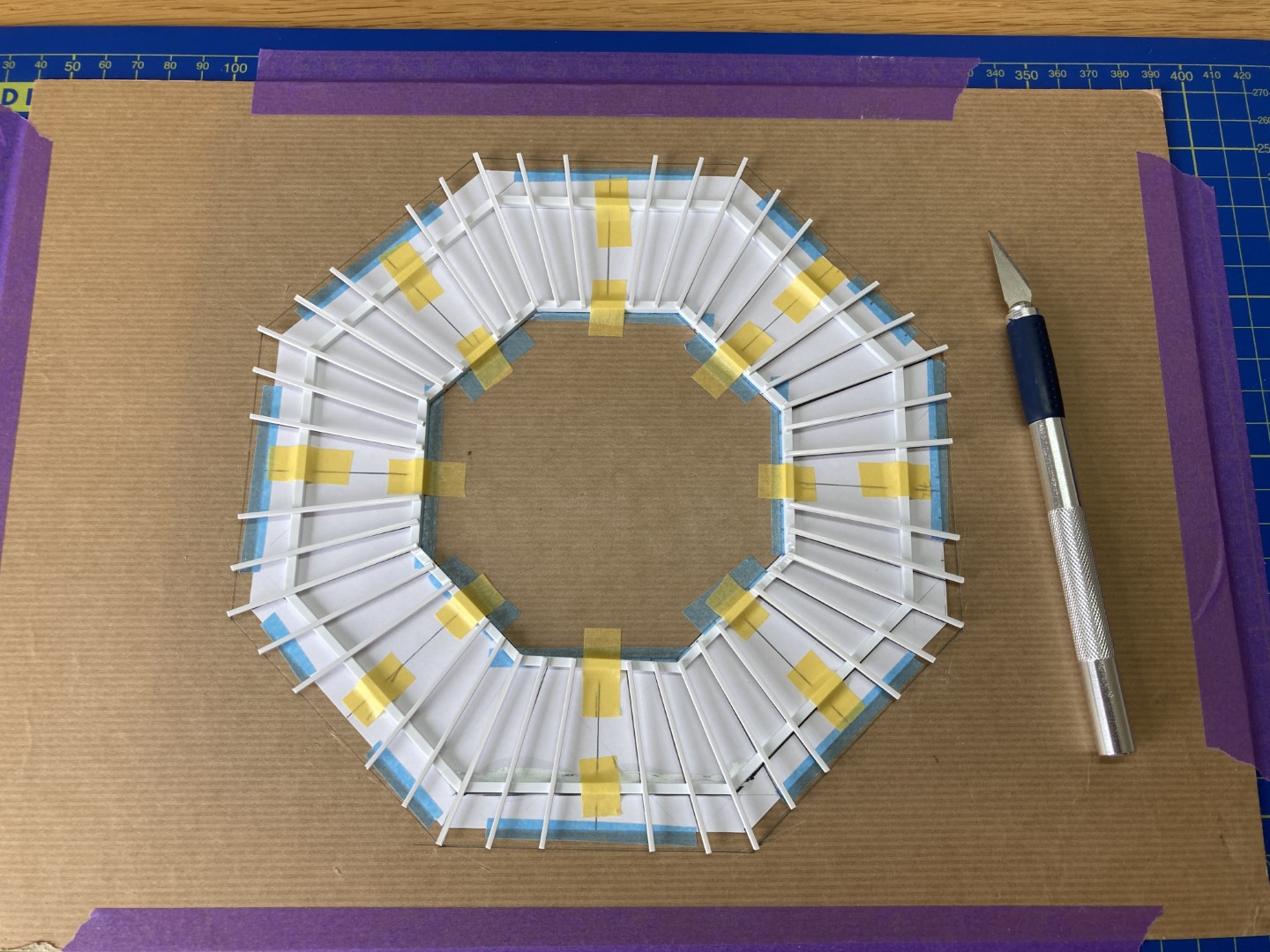

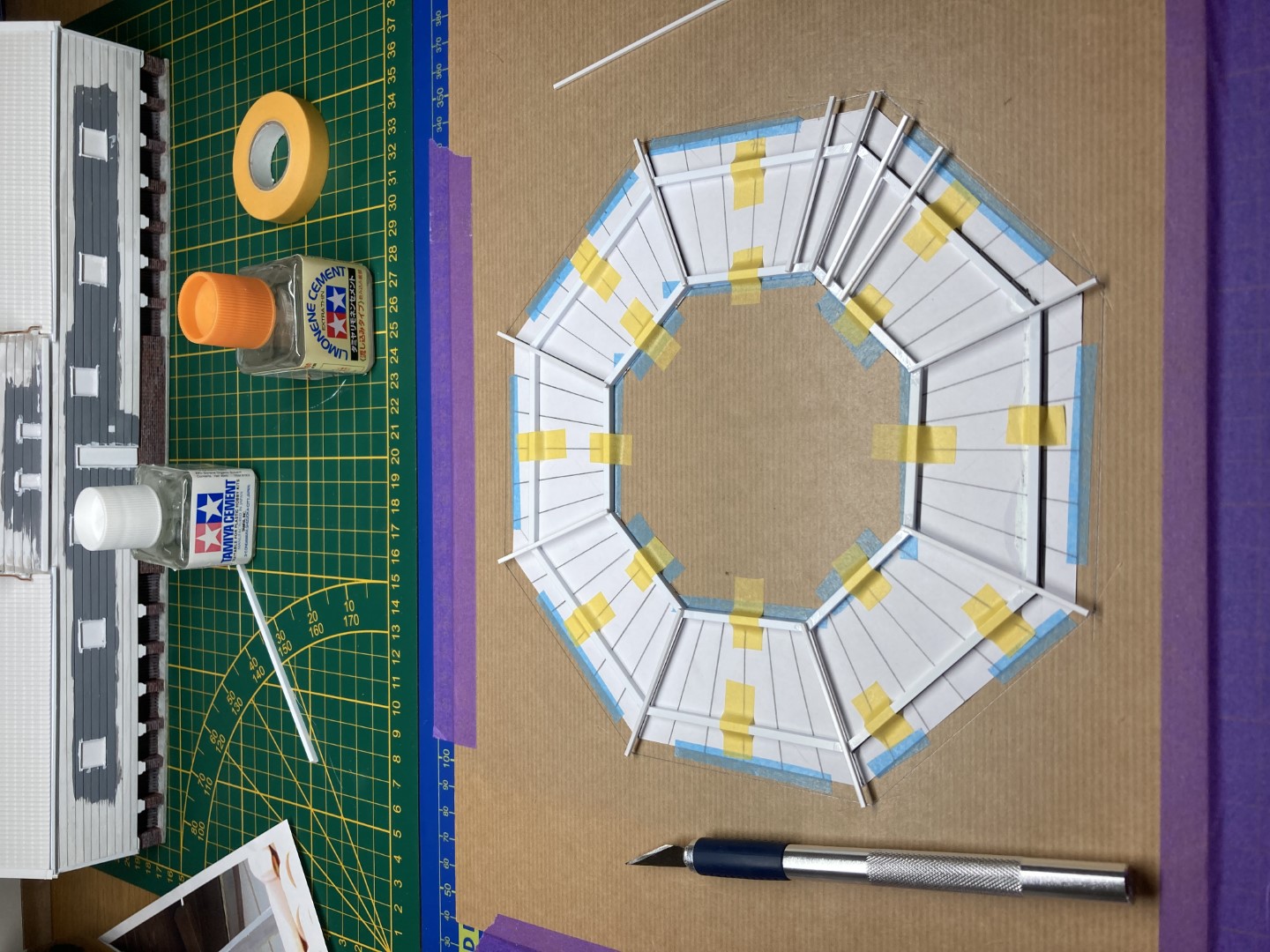

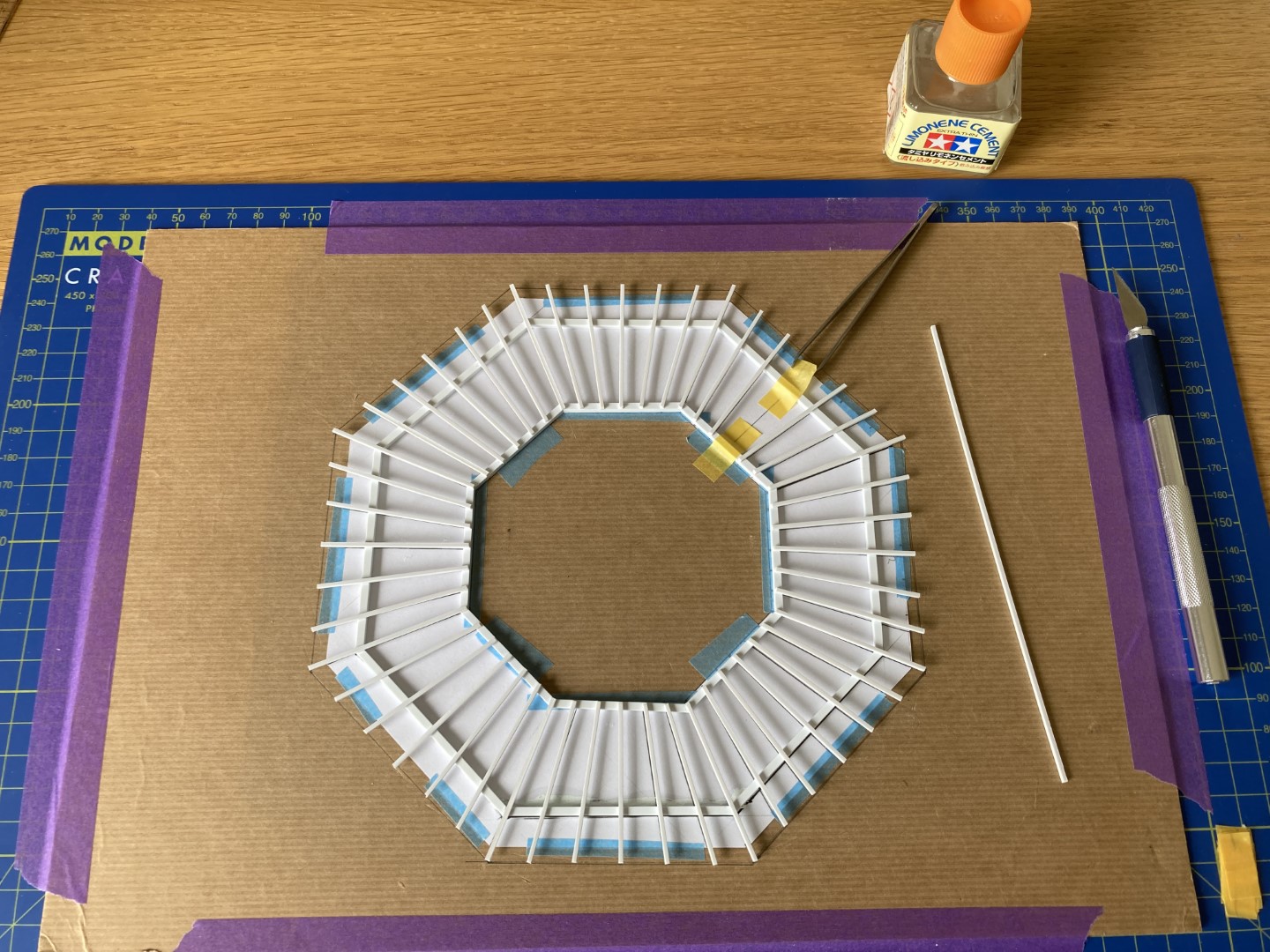

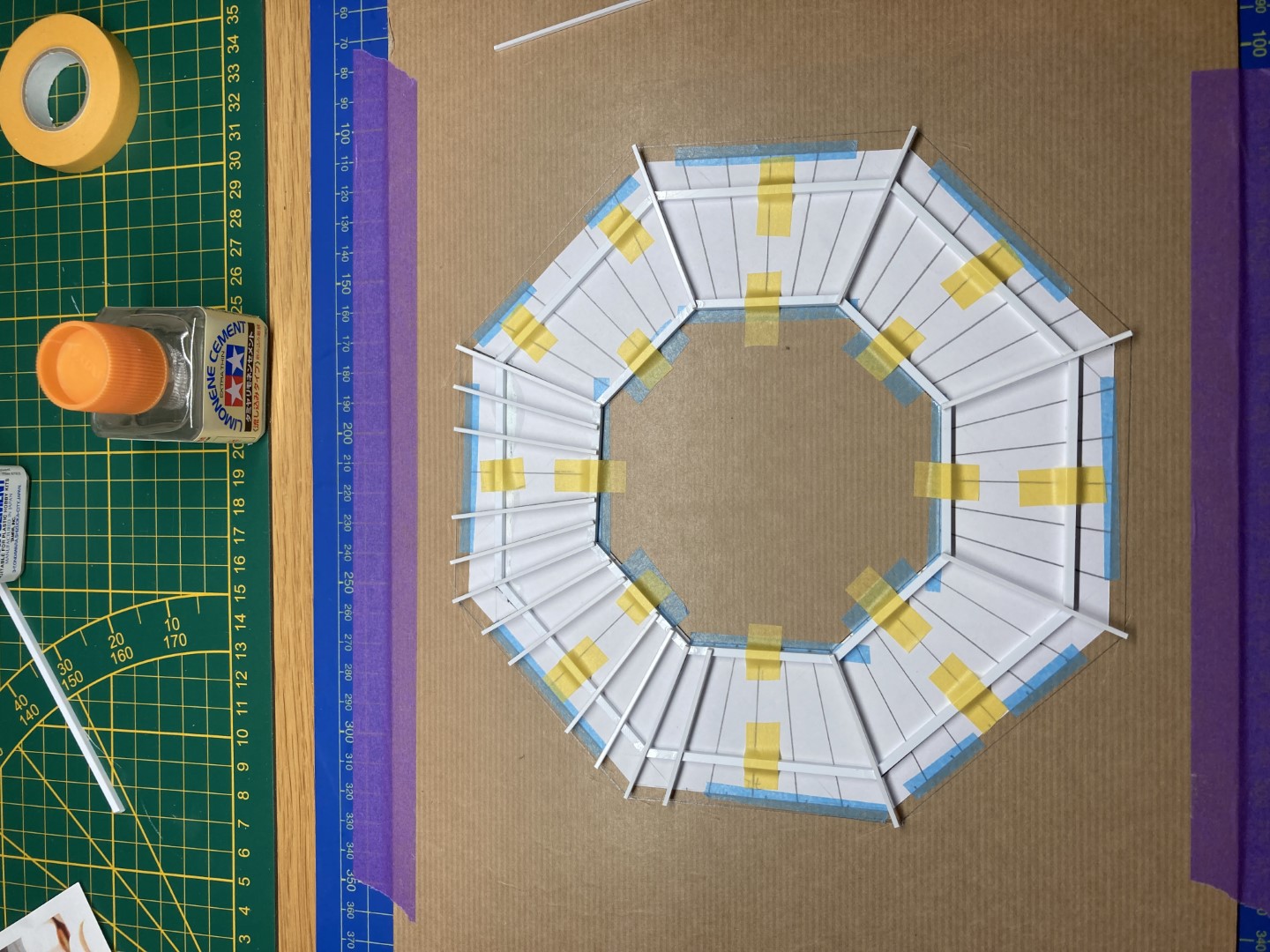

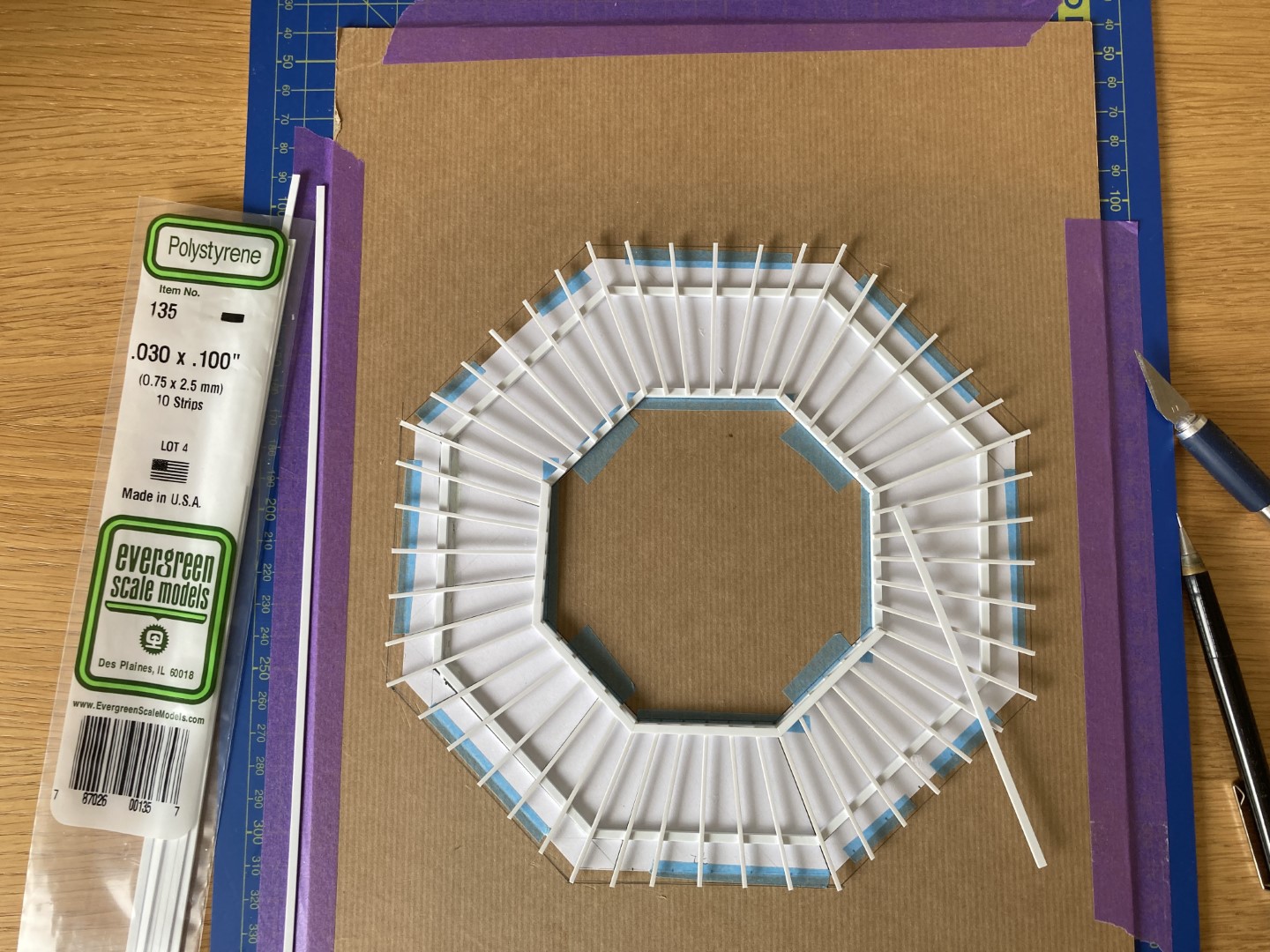

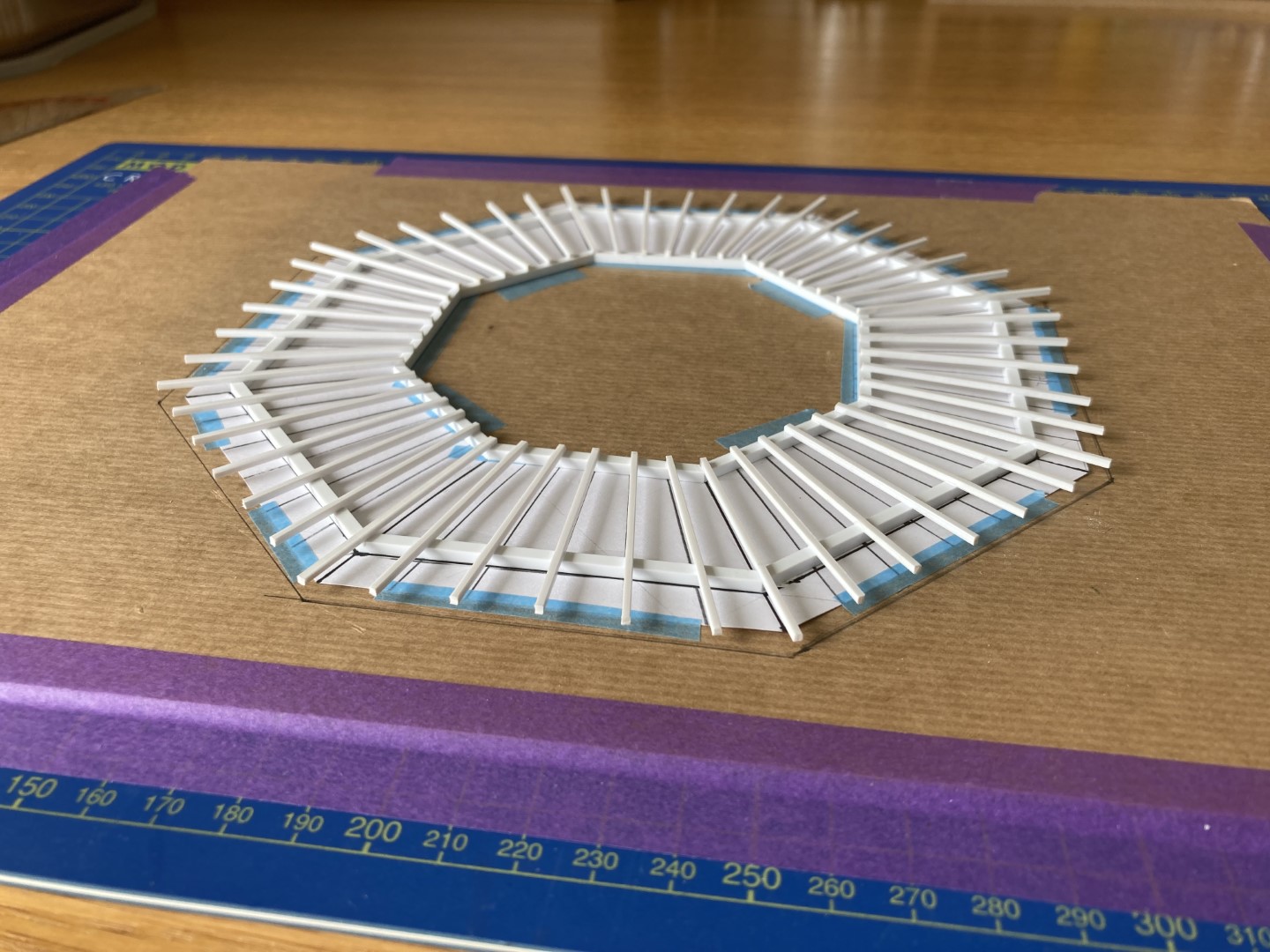

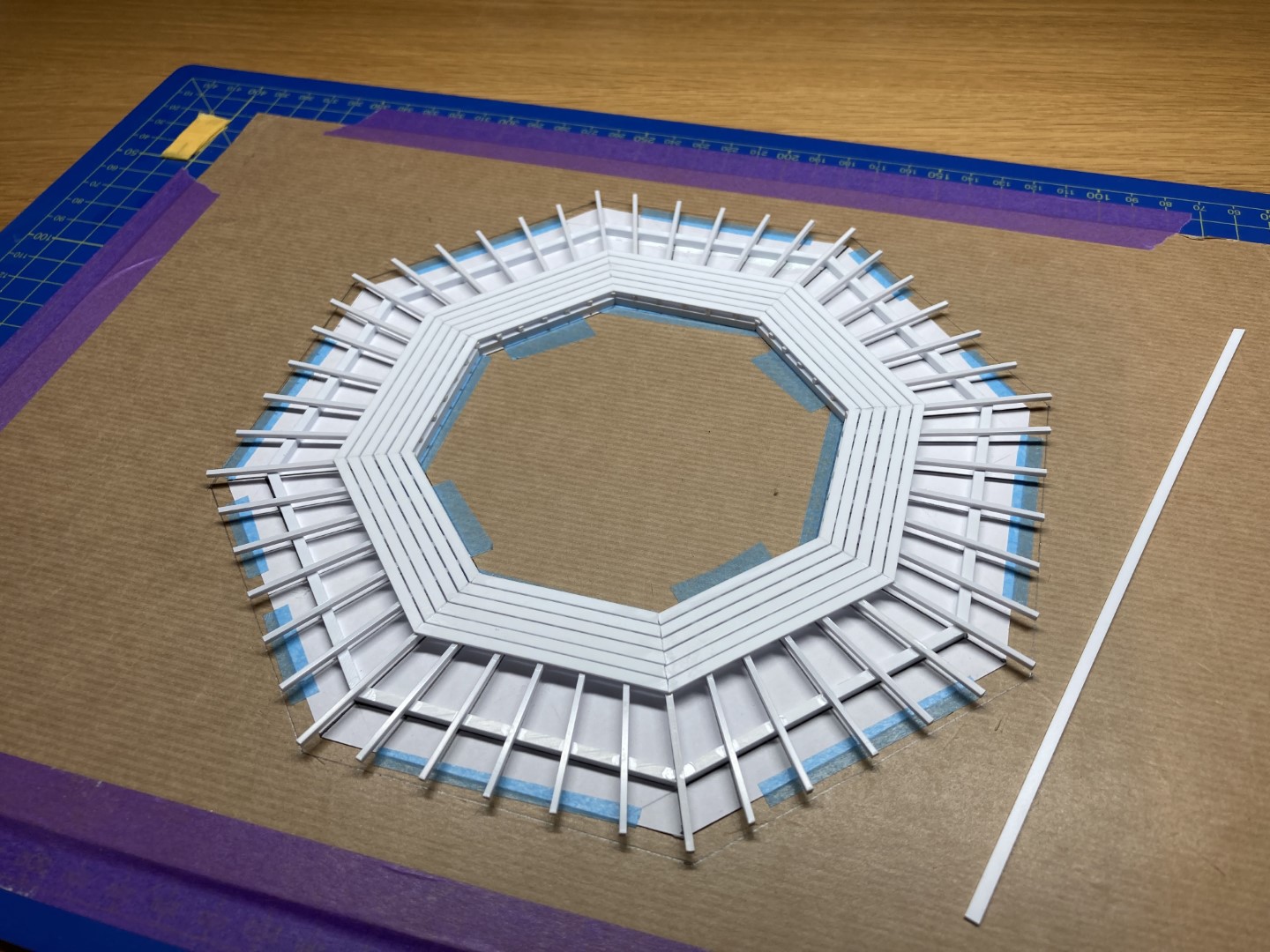

Hieronder wat foto’s (1-6) van de bouw van de binnen- en buitensluitring en de liggers. Vervolgens ga ik de planken aanbrengen. Hiervoor gebruik ik 0,75x2,5mm profielen zie ook foto 7 en 8.

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Foto-6


Foto-7


Foto-8



De stelling – Deel 3 | hulp bij het bouwen

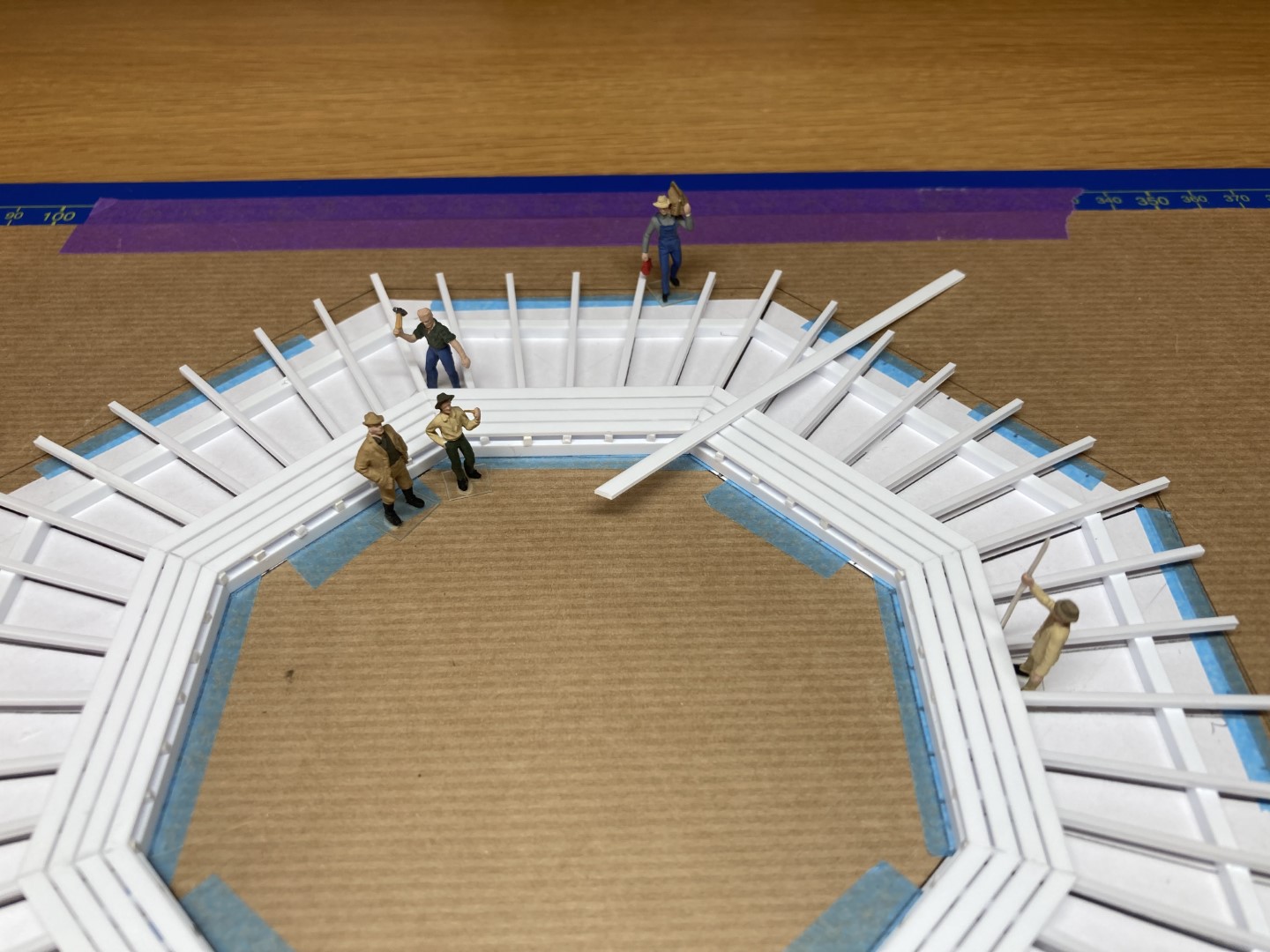

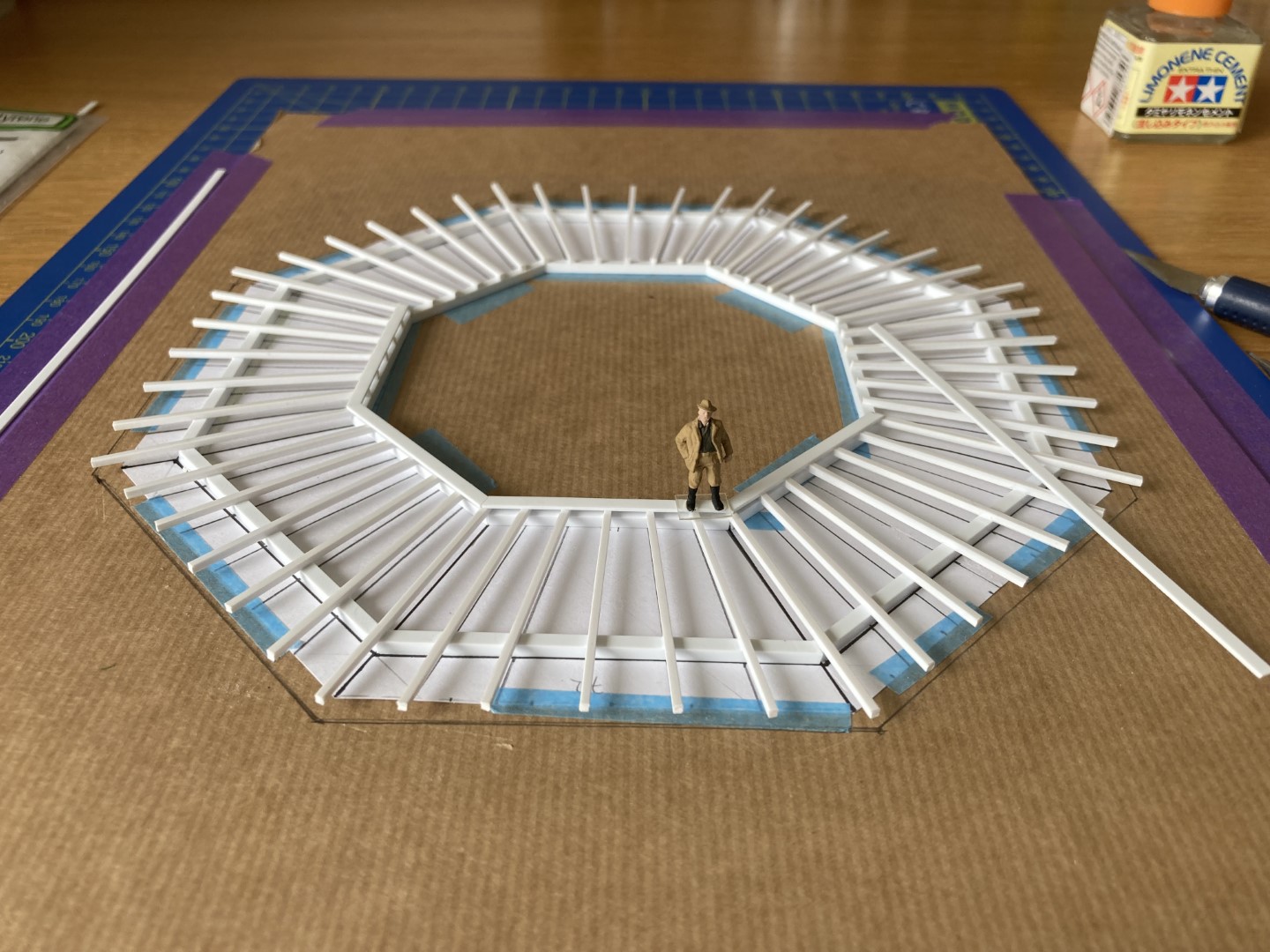

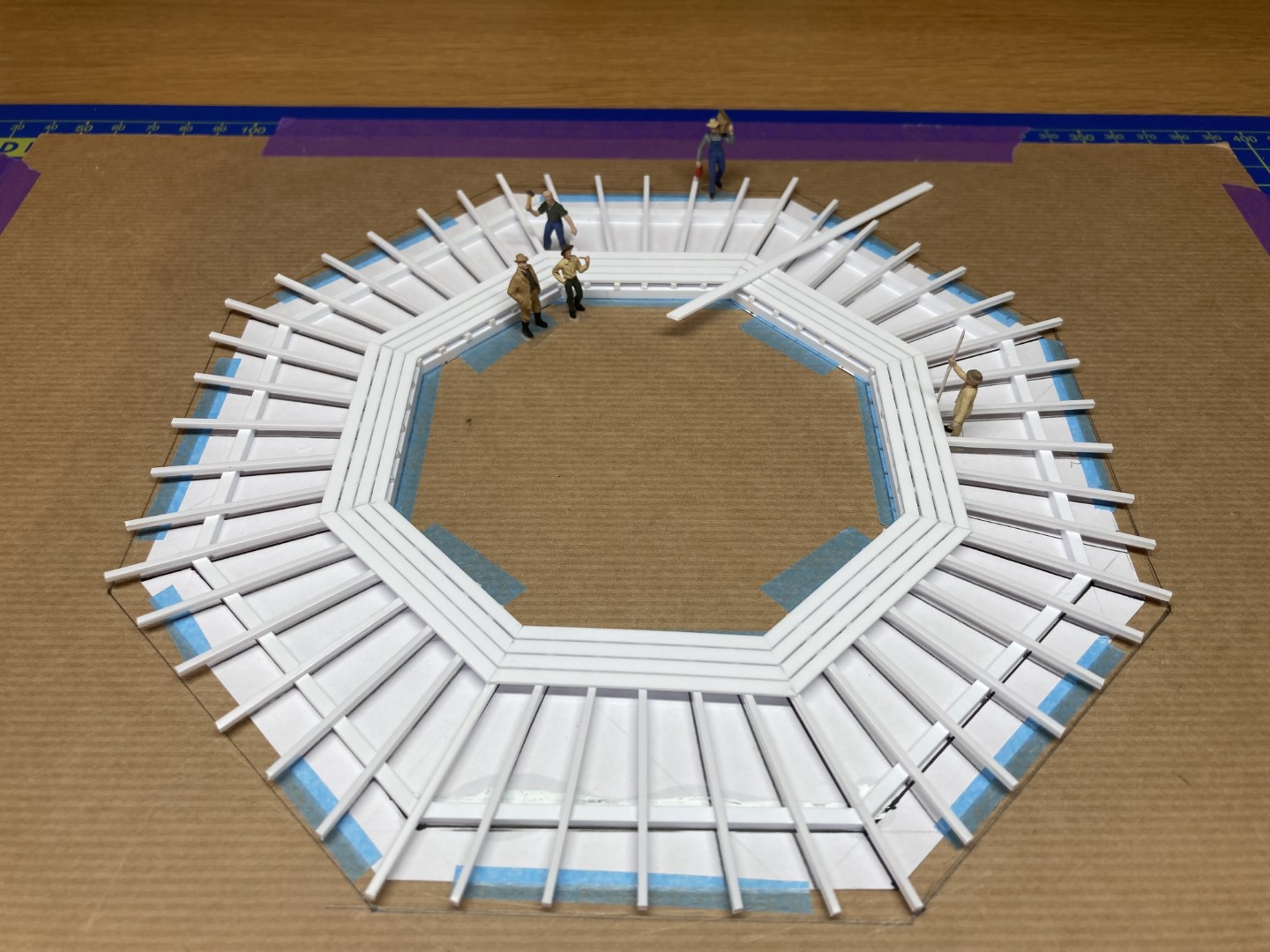

Om een beetje in de diorama sfeer te komen. Ik krijg zowaar hulp bij het bouwen van de stelling.

Foto-1


Foto-2


Foto-3



Prachtig om te zien!

Grtjs,Marc.



Dank Marc, het geeft tevens een goed beeld van de maatvoering en schaal. Een op zichzelf staande foto geeft ook niet altijd de juiste verhoudingen weer. Meestal leg ik bij de foto’s een bijvoorbeeld hobbymesje neer om een indicatie te geven van de grootte. Verder gebruik ik altijd bij de bouw een standaard figuur om de schaal en maatvoering goed te kunnen inschatten.



De stelling – Deel 4 | planken

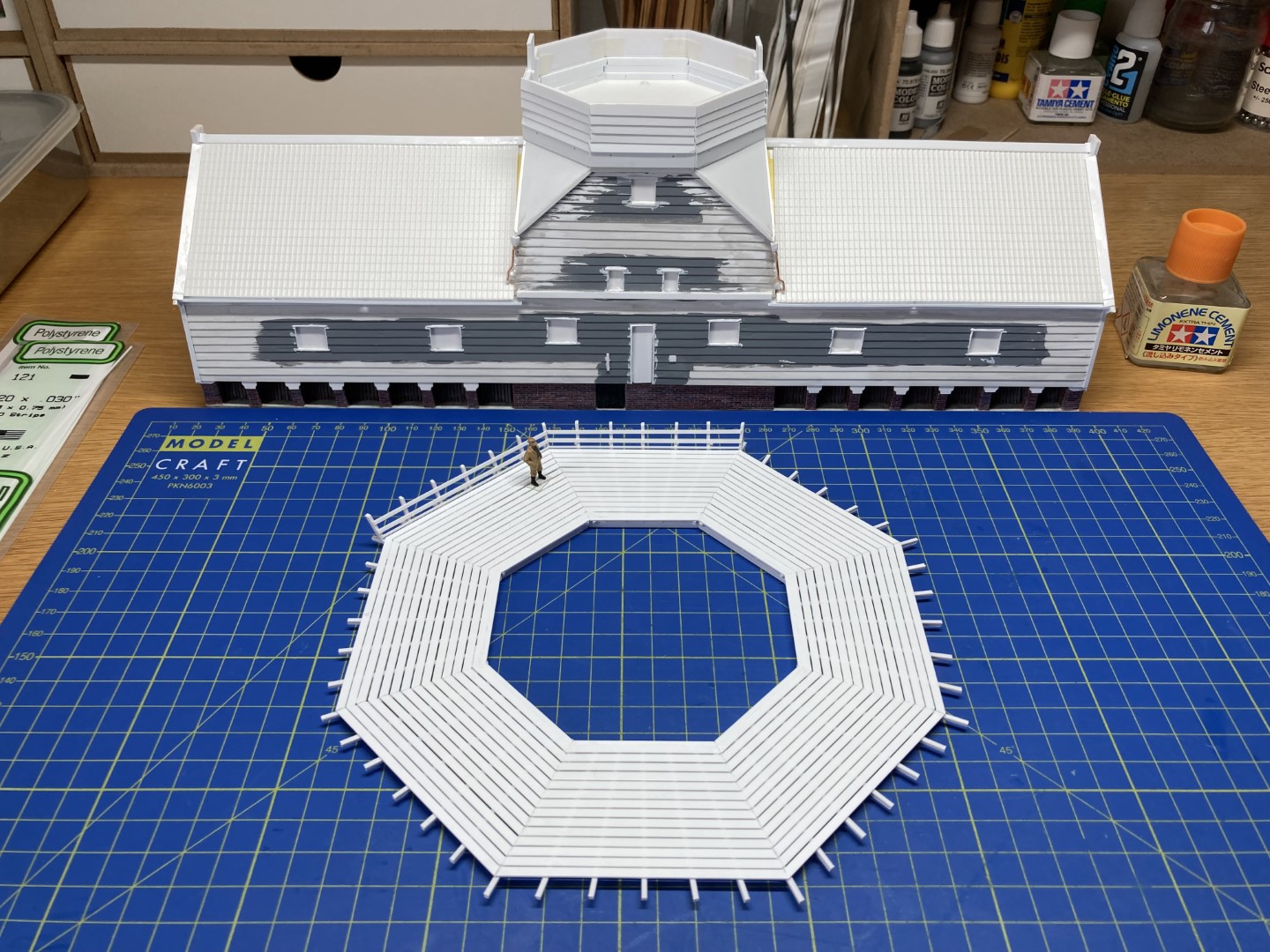

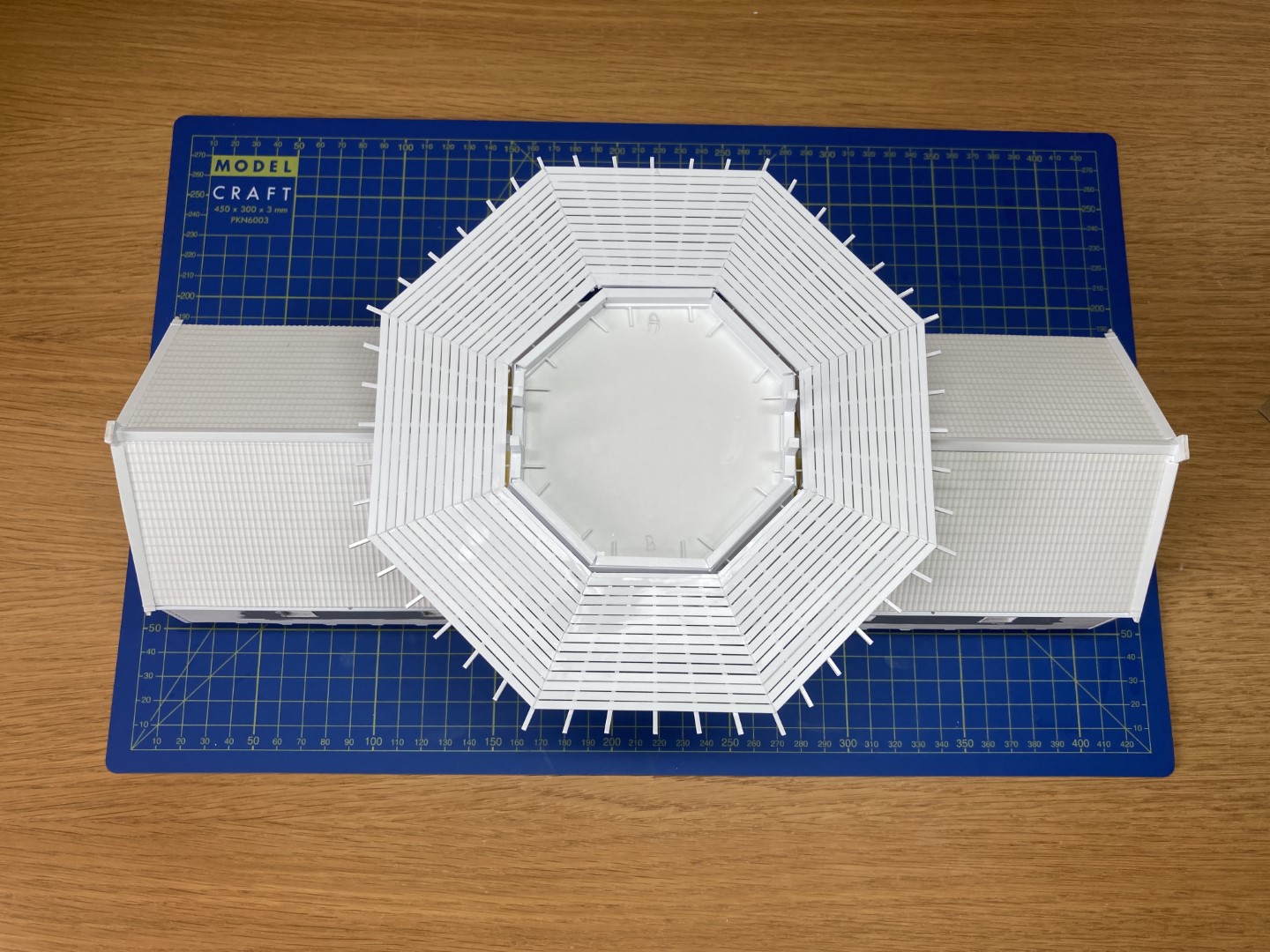

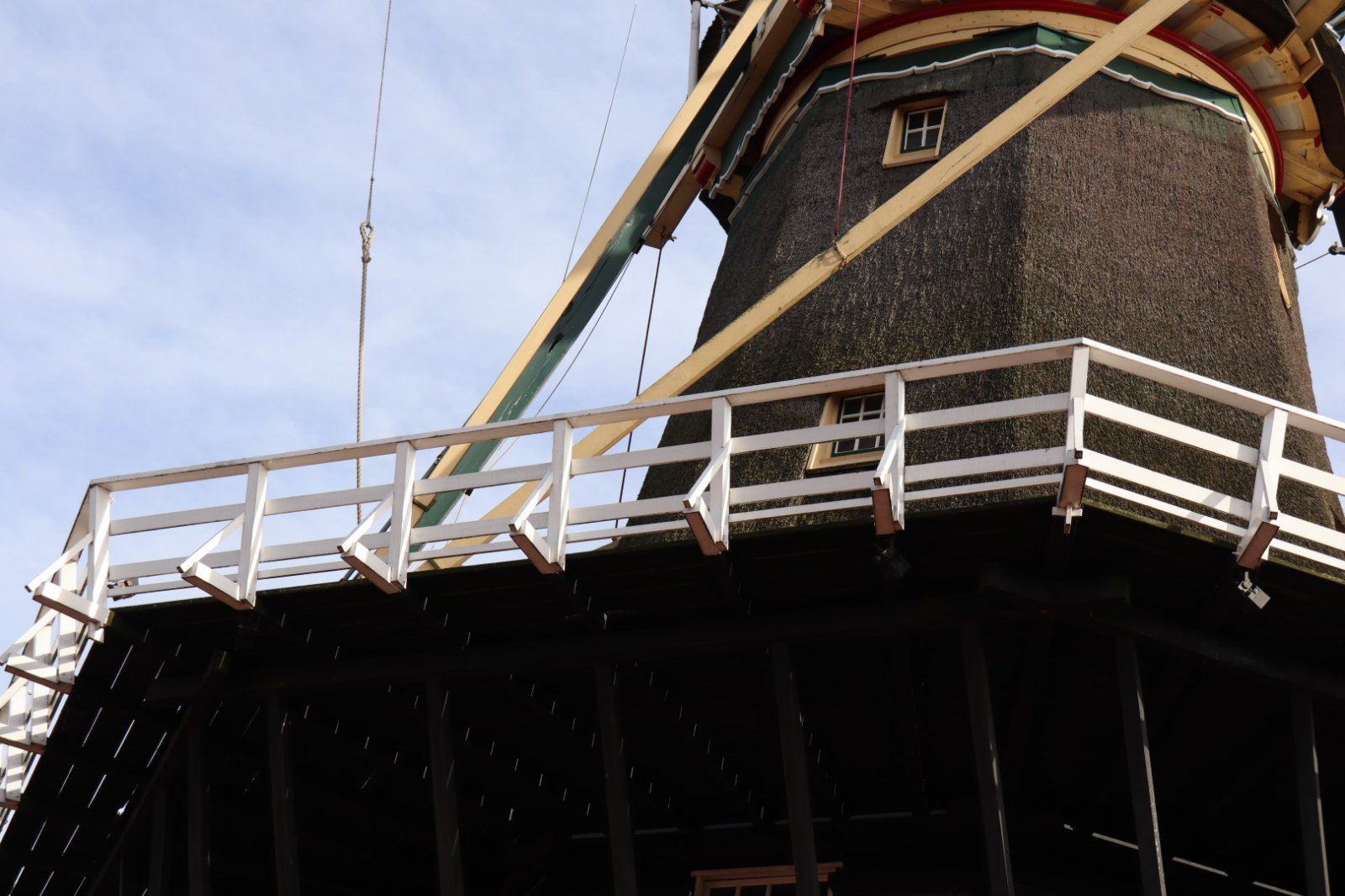

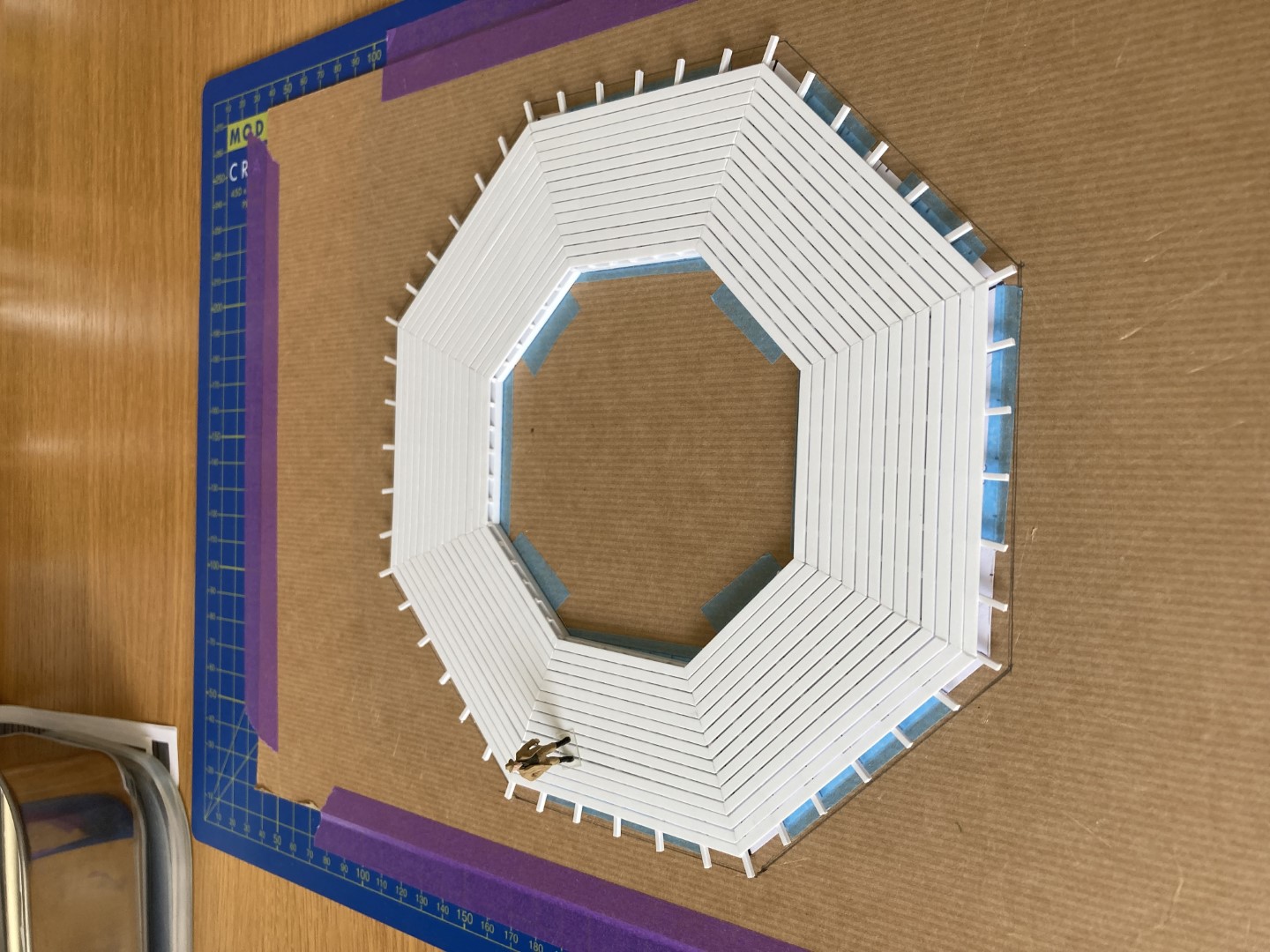

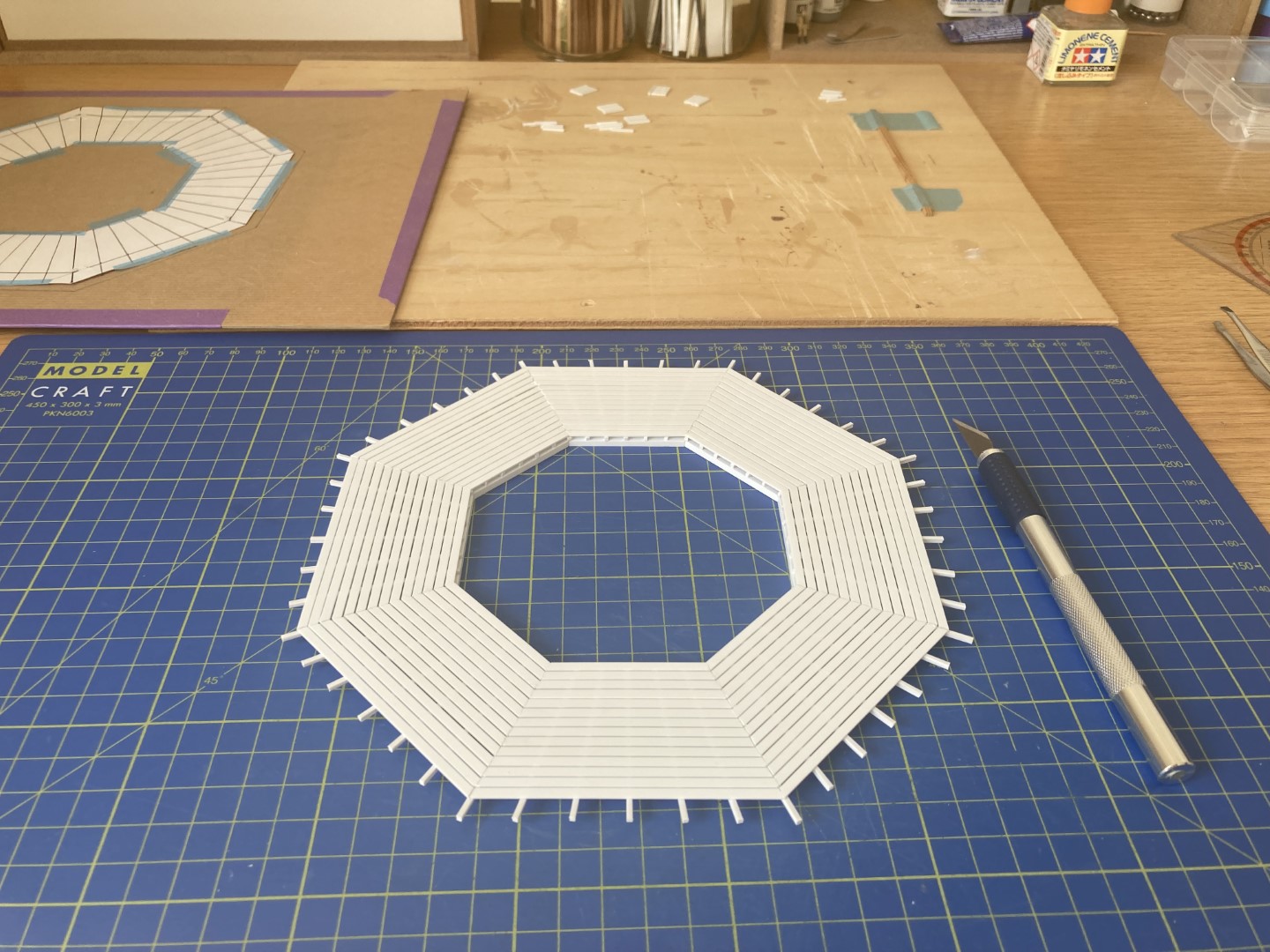

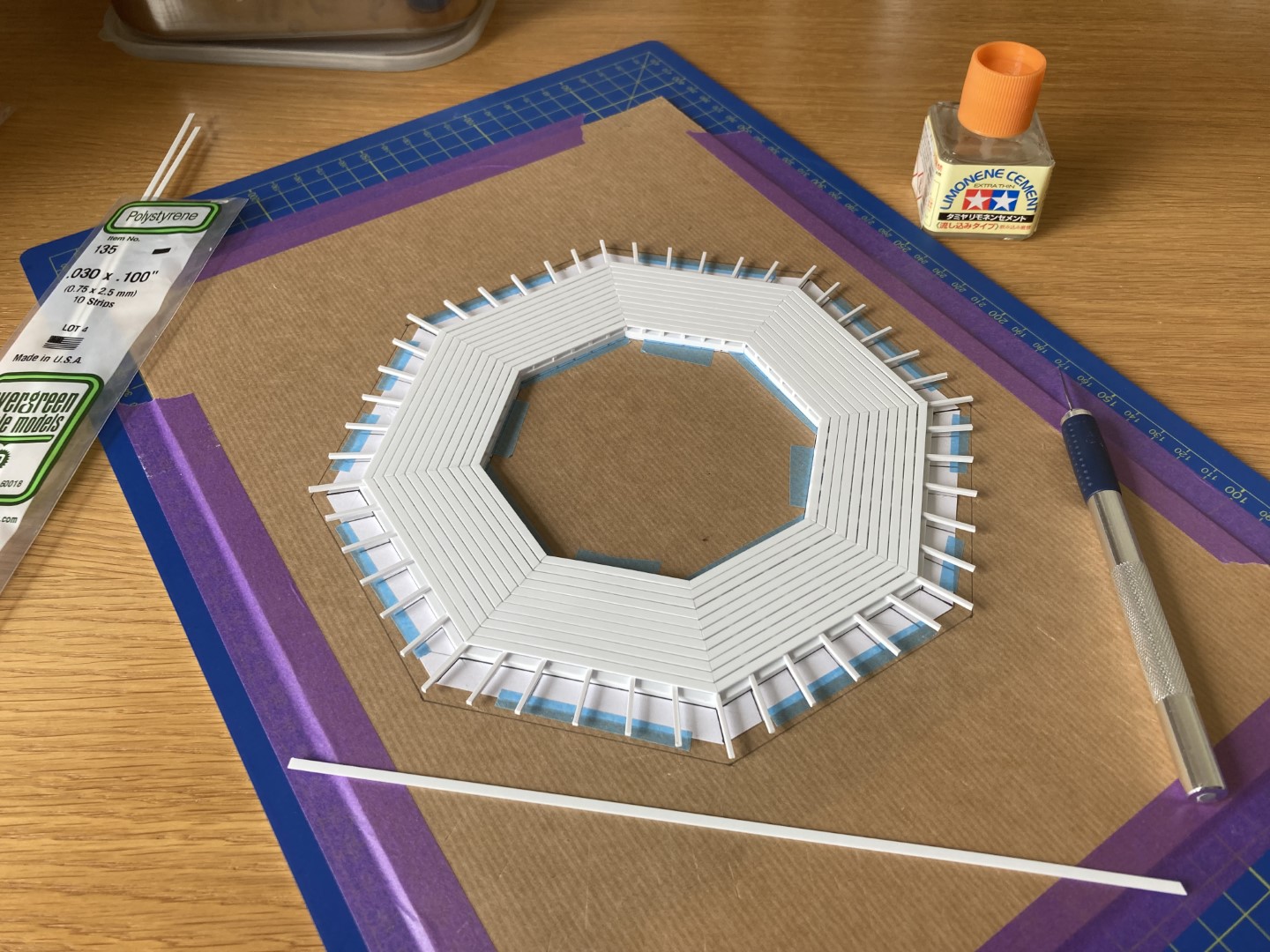

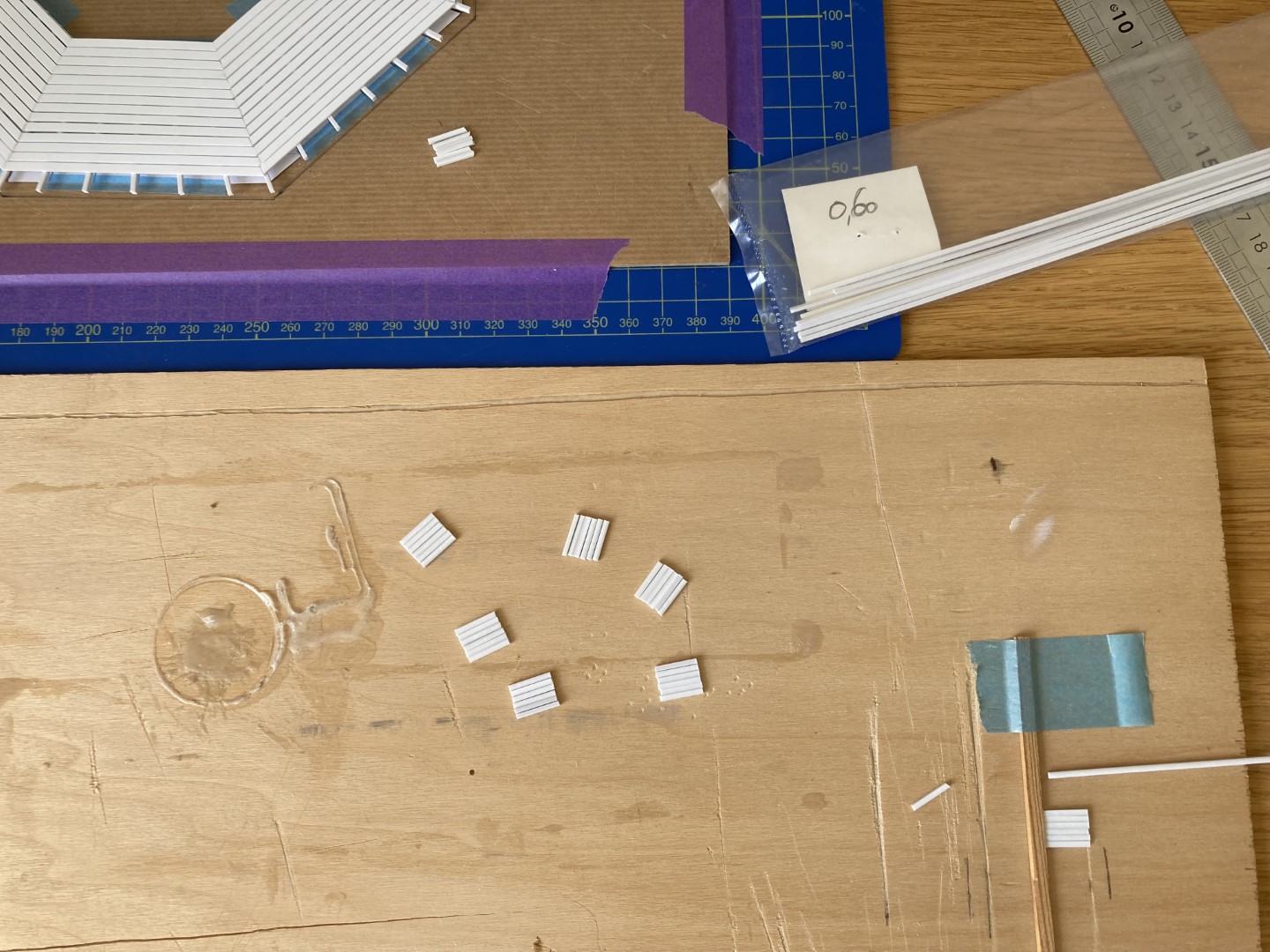

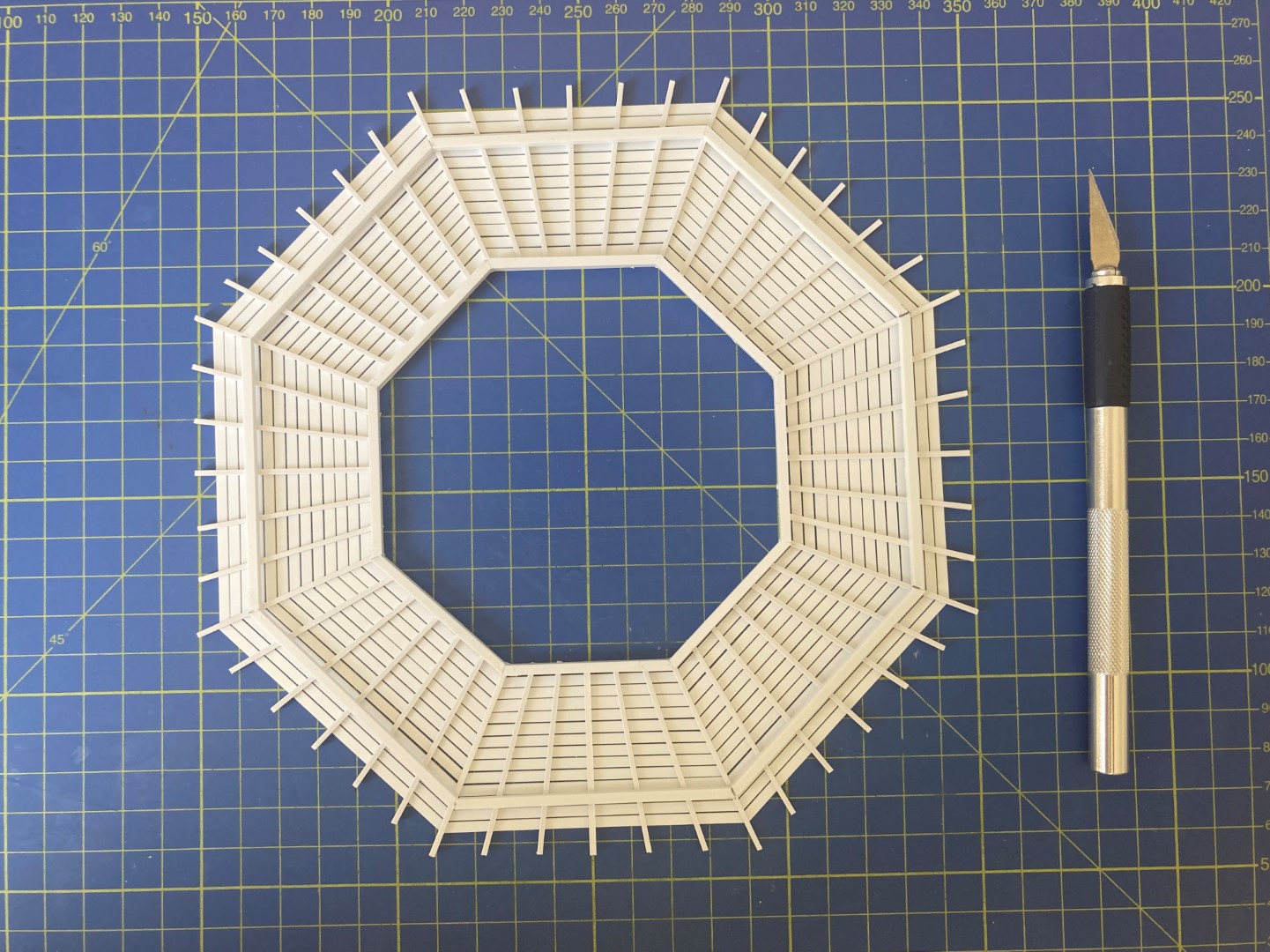

Alle planken zijn nu aangebracht op de liggers (foto's 1-4). Voor de bouwers van schepen is dit volgens mij een bekende/routine klus. Er ging meer tijd en materiaal in zitten dan ik had gedacht c.q. had ingeschat. De 0,75x2,5mm profielen waren op een gegeven moment op en deze heb ik nog online moeten bijbestellen. De volgende fase is de bouw van de reling of het hekwerk van de stelling (foto 5 origineel) en daarvoor al wat profiel 1,5x1,5mm op maat gesneden (foto 6).

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Foto-6



Een hele mooie voortgang met de omloop van de molen.
In de vesting van mijn woonplaats, Hellevoetsluis, staat een stellingmolen met een mooie omloop.
Als ik naar boven kijk, dan zie ik de mooie steunalken van de omloop.
Ga jij ook zulke mooie steunbalken maken?
Op molendraaidagen kan je de molen bezichtigen.
Groet. Henk



Hi Henk,

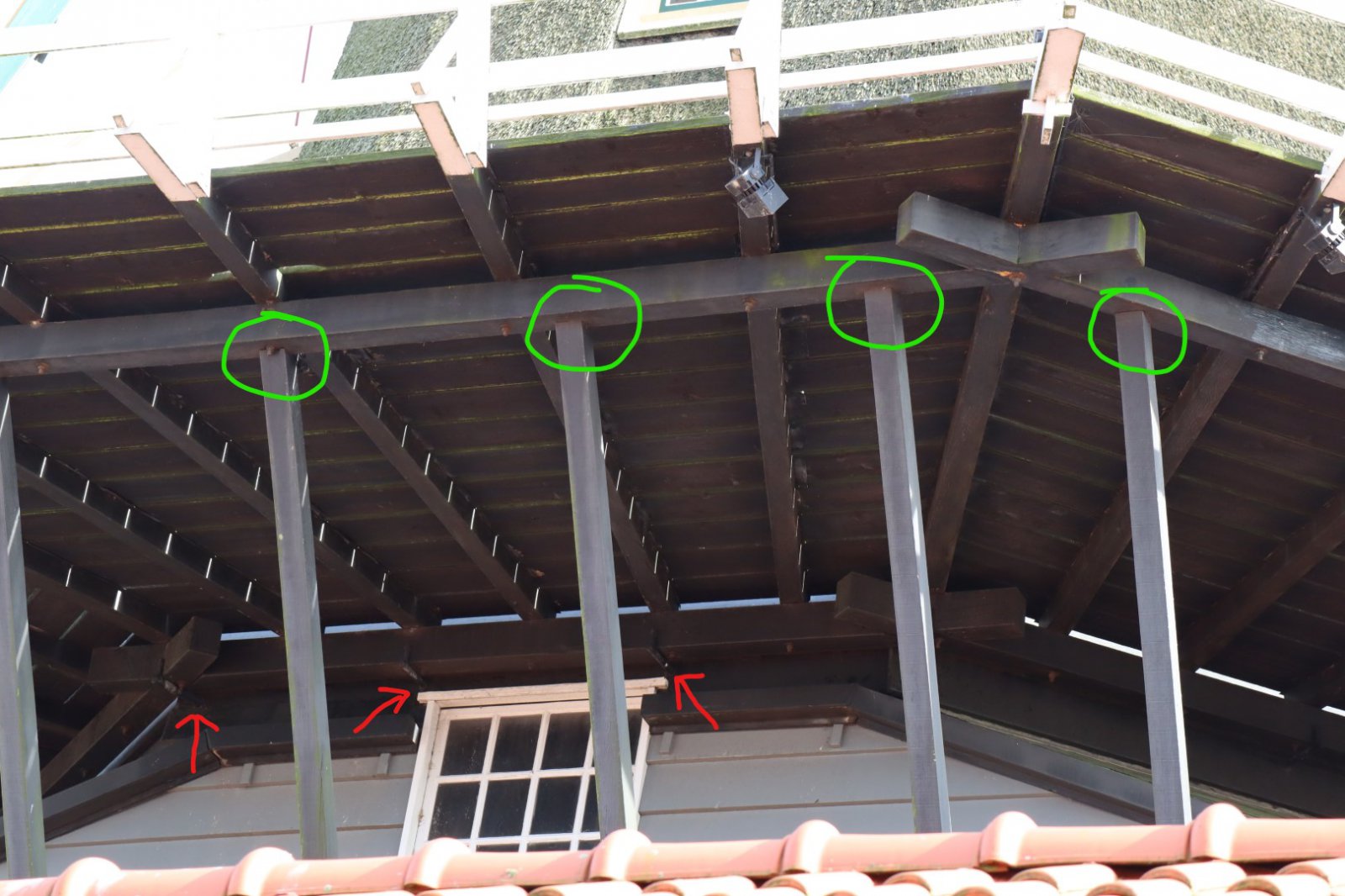

Dank voor je bericht en vraag. Ja ik ga ook zulke steunbalken (schoren) aanbrengen. De korenmolen de Hoop in Hellevoetsluis is een typische stellingmolen. Elke ligger heeft daar als steun een schuine steunbalk https://www.molendehoophellevoetsluis.nl/de-molen/. Bij de houtzaagmolen, die ik nu bouw, is dat niet het geval aangezien deze stelling ook deels op de dakconstructie rust. De plaatsing van de stelling en de bijbehorende steunbalken zal ik pas in een later stadium doen als ik ook de draagconstructie (ankers) voor de binnenring heb gemaakt. Hieronder nog een foto waar je goed kunt zien dat de steunbalken (groen) niet bij elke ligger zijn geplaatst en tevens de ankers (rood) waar de binnenring op rust.



De stelling (molen) – Deel 5 | molen bovenbouw en ankers voor de stelling

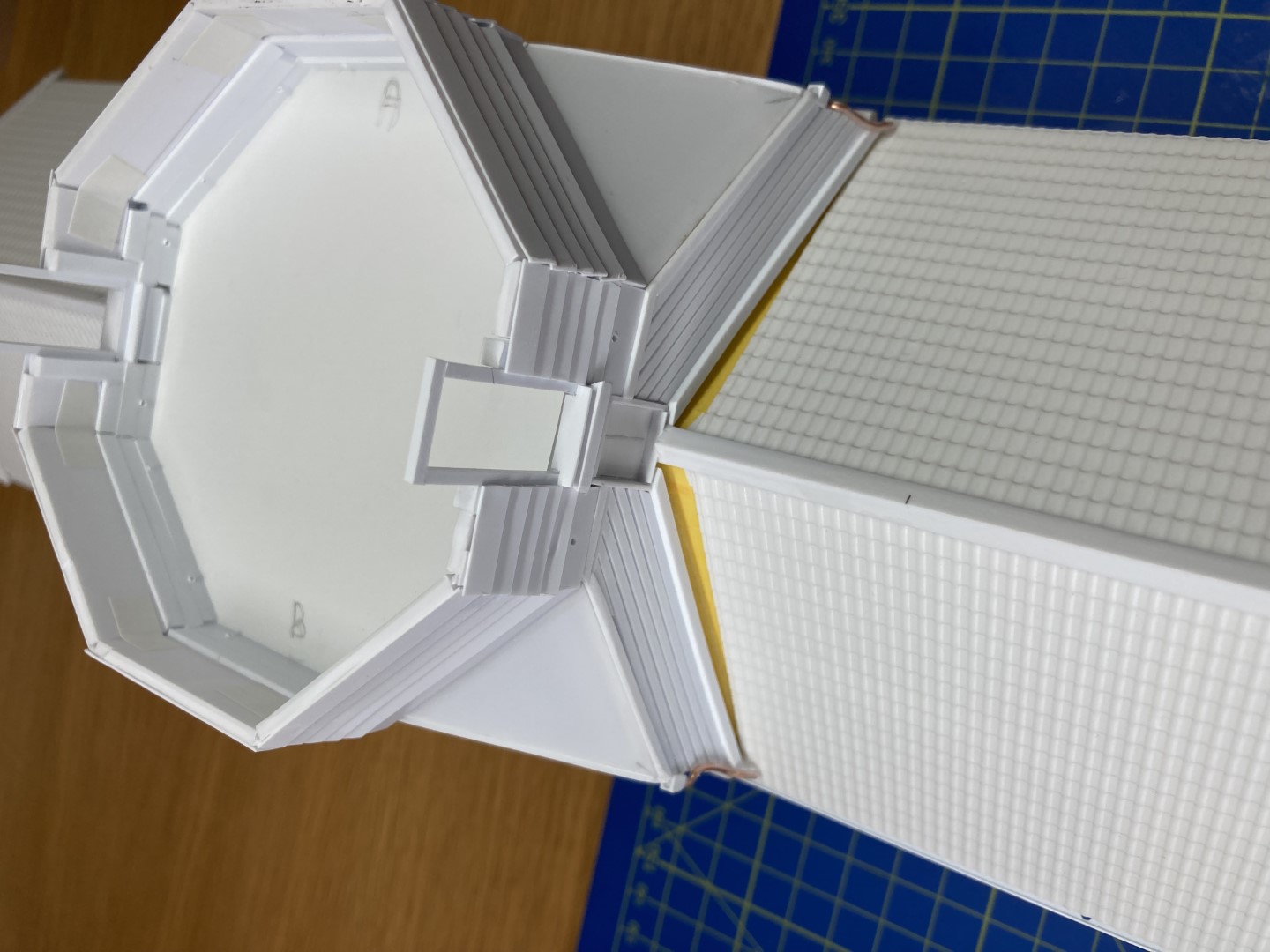

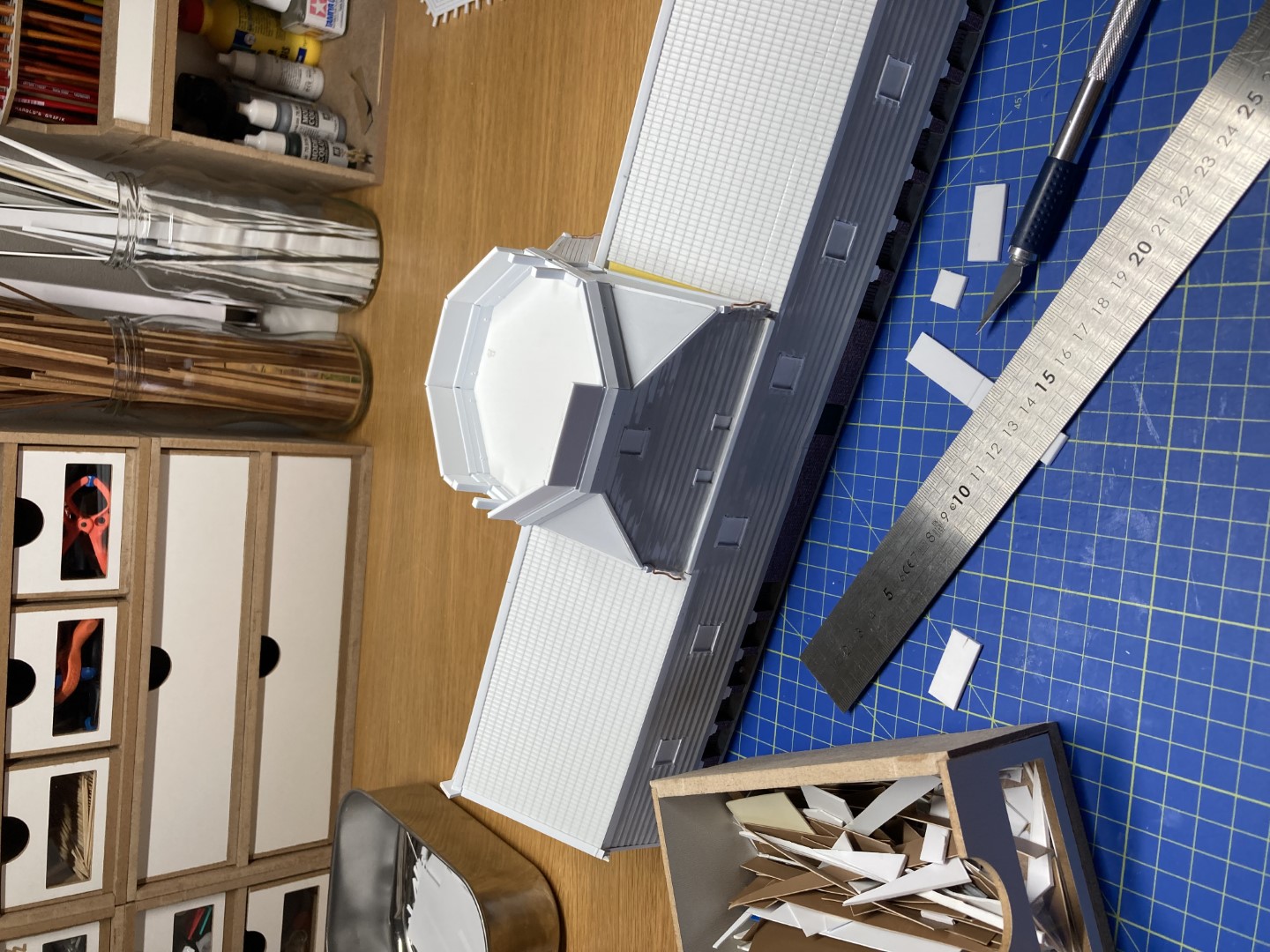

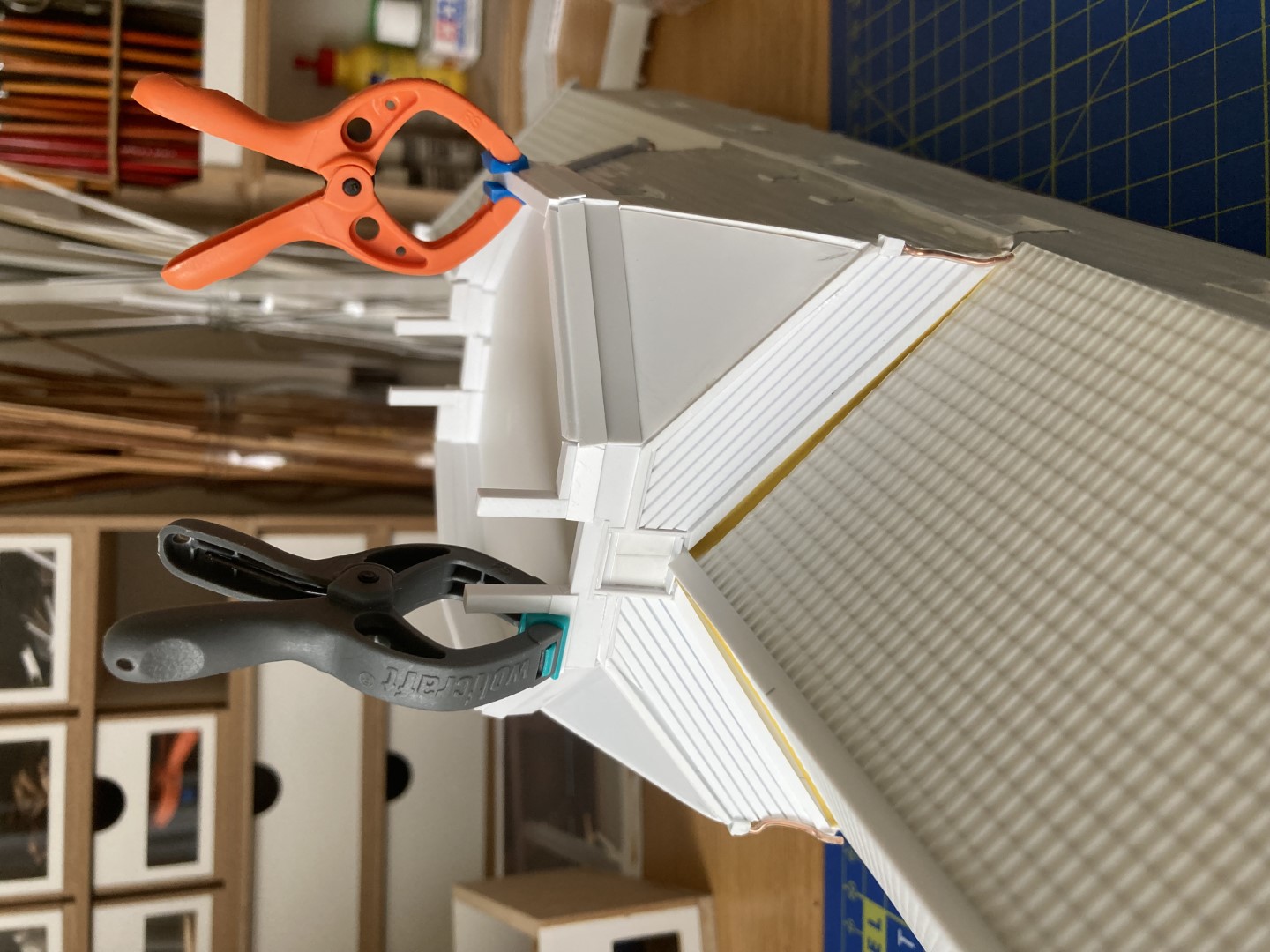

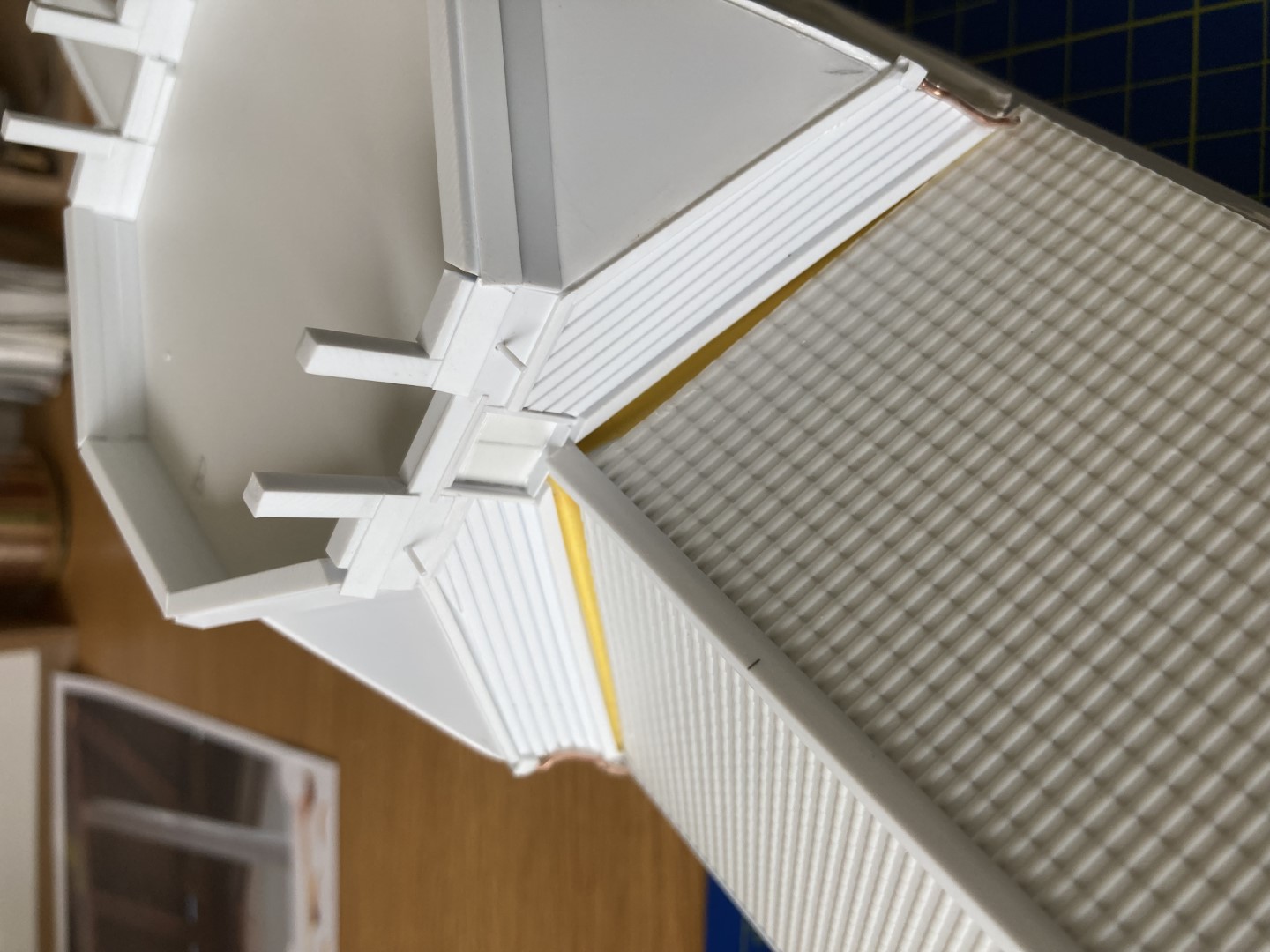

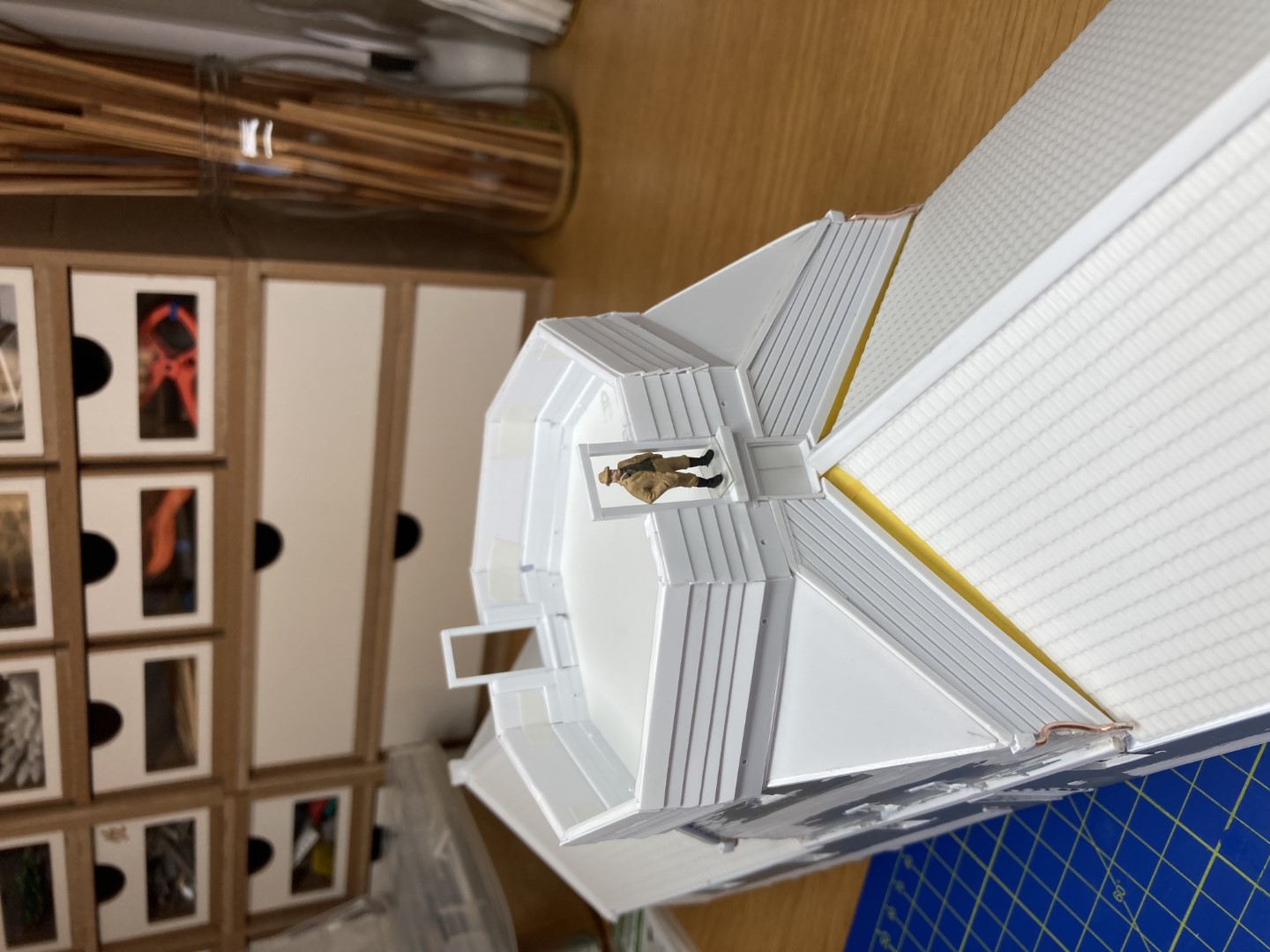

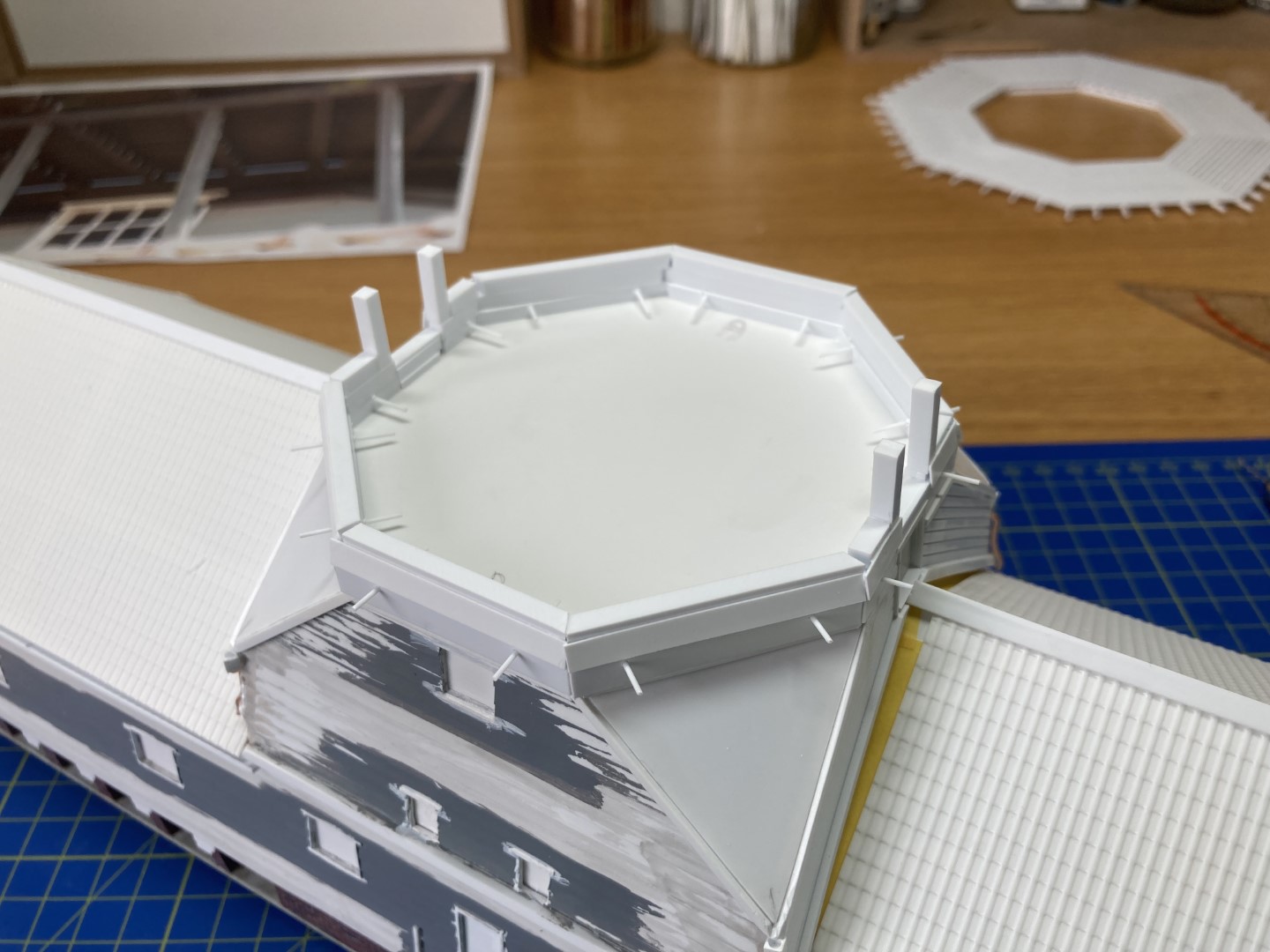

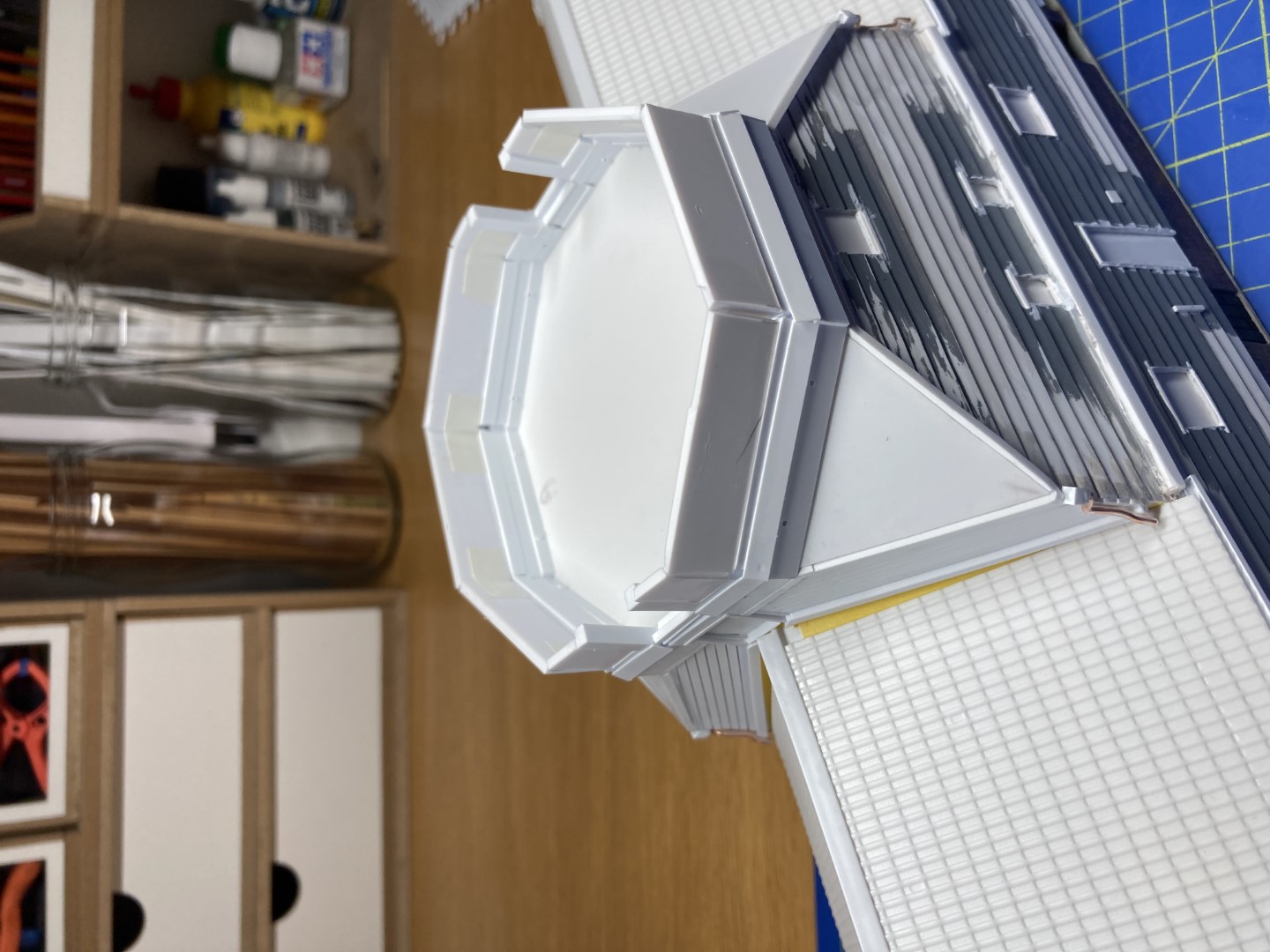

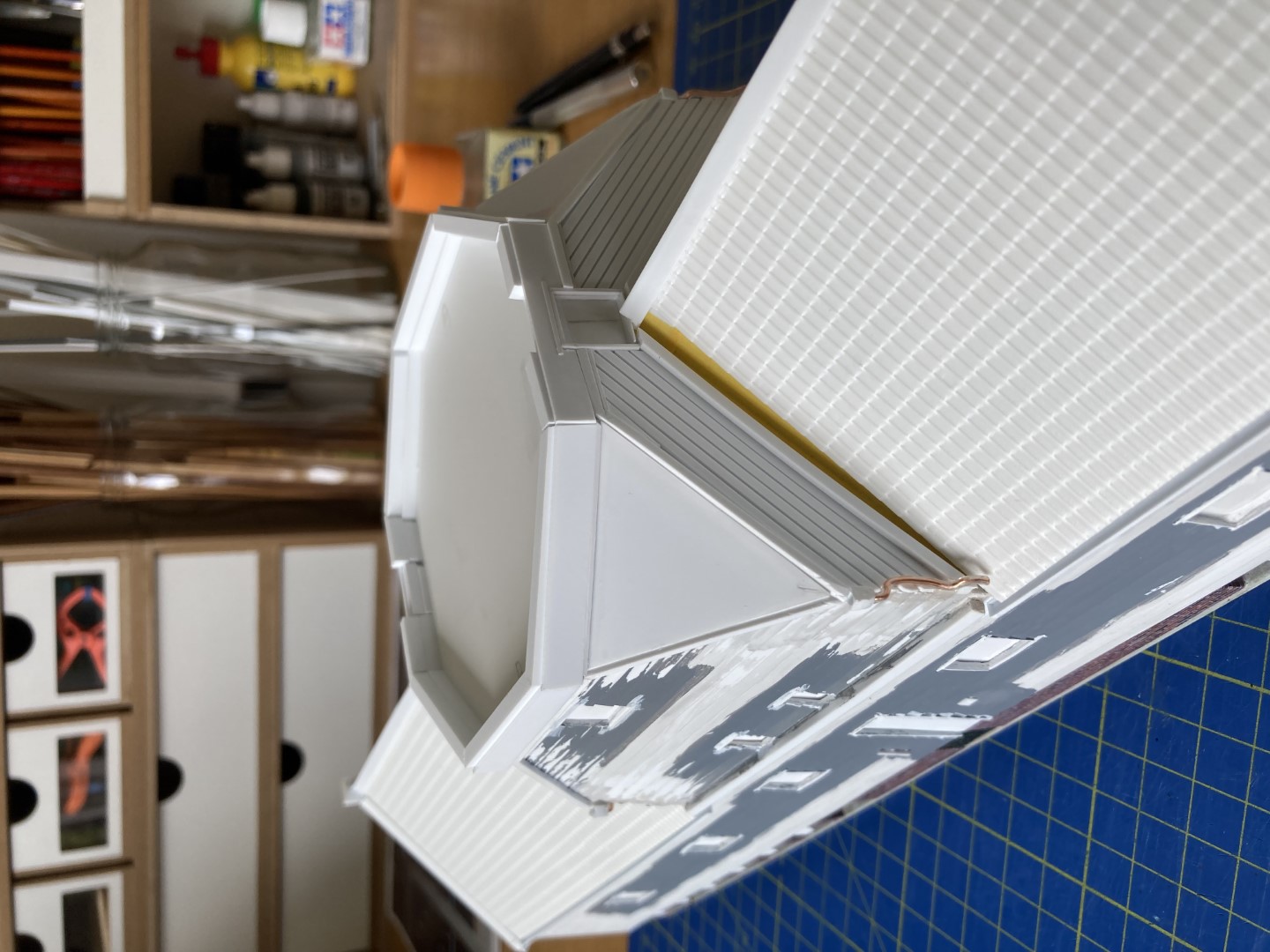

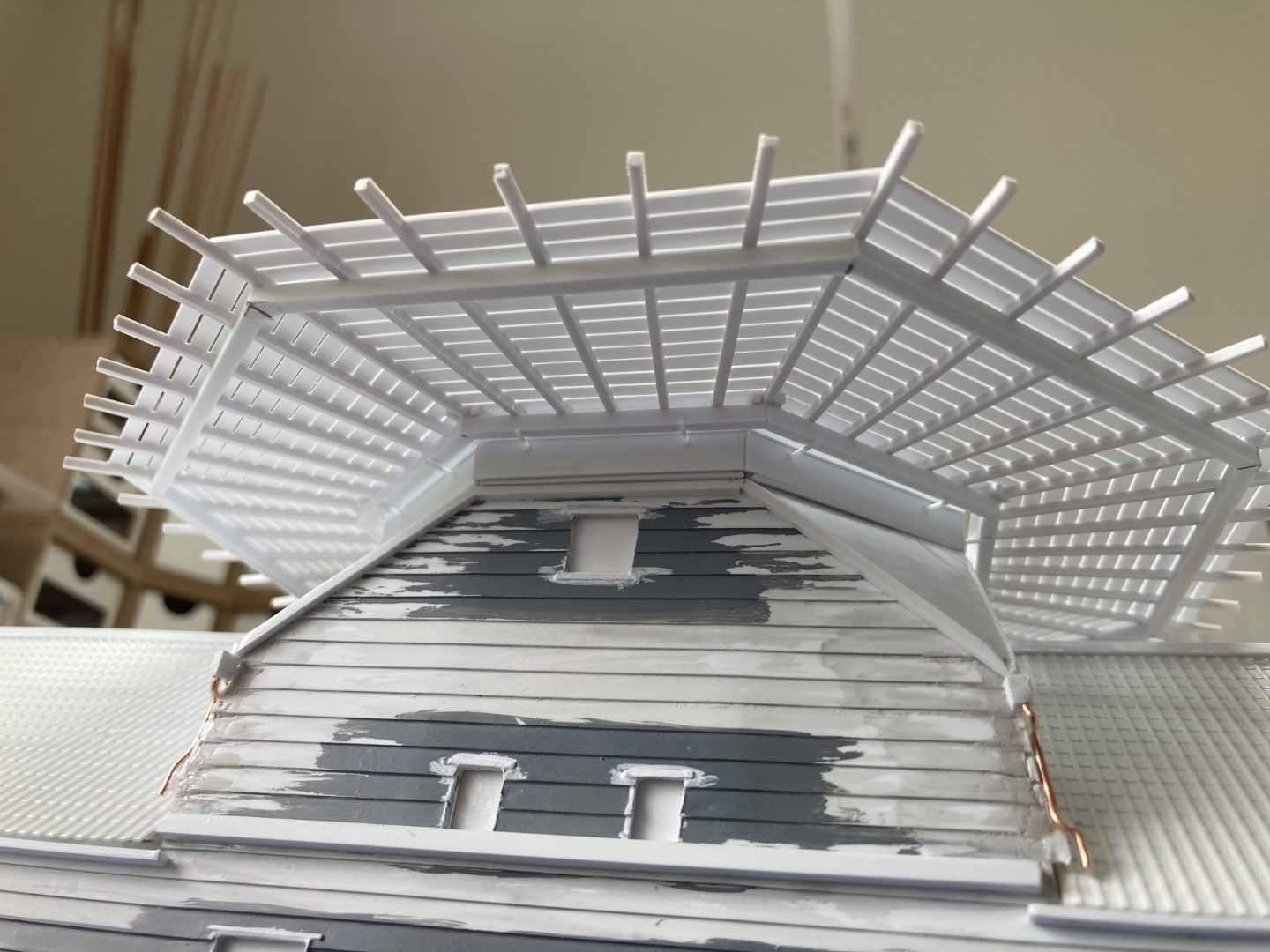

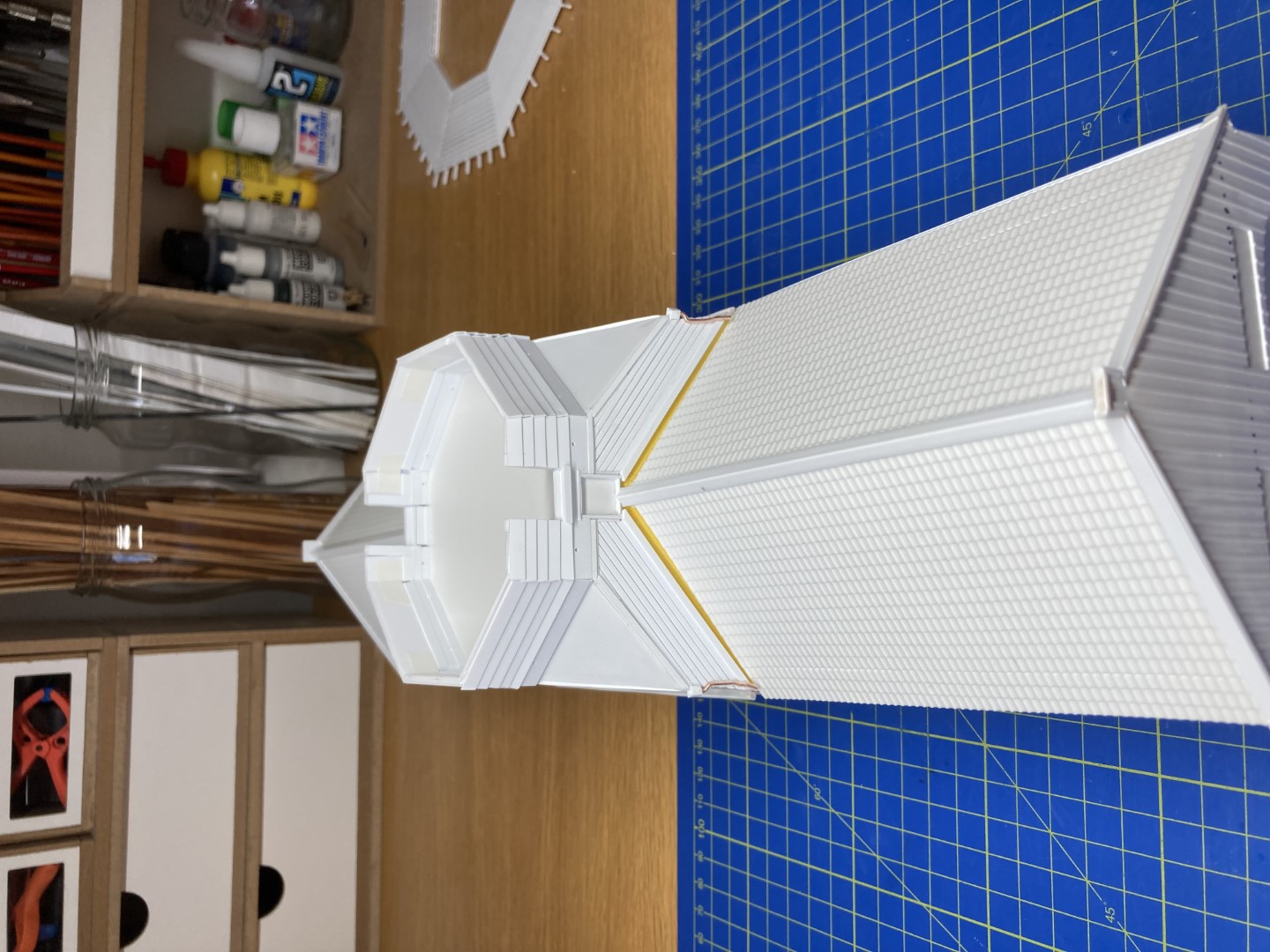

Al een deel van de bovenbouw/molen gemaakt (foto 1-2). Hierdoor ben ik in staat de ankers (0,75mm rond profiel) voor de stelling aan te brengen (foto 3-4). De uiteindelijke plaats van de stelling bepaald dan o.a. de plaatsing van de beide deuren van de molen en een deel van de onderkant (planken) van de molen. De laatste paar foto’s (5-8) geven dan het eindresultaat weer van de stelling, die rust op de ankers. De ankers (en stelling) zijn tijdelijk geplaatst en dus nog niet definitief vastgelijmd. Nu dit is gedaan ga ik zeer waarschijnlijk de reling van de stelling verder afronden. Wordt vervolgd.....

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Foto-6


Foto-7


Foto-8



Prachtig!

Grtjs,Marc.



De stelling (molen) – Deel 6 | onderbouw molen en reling

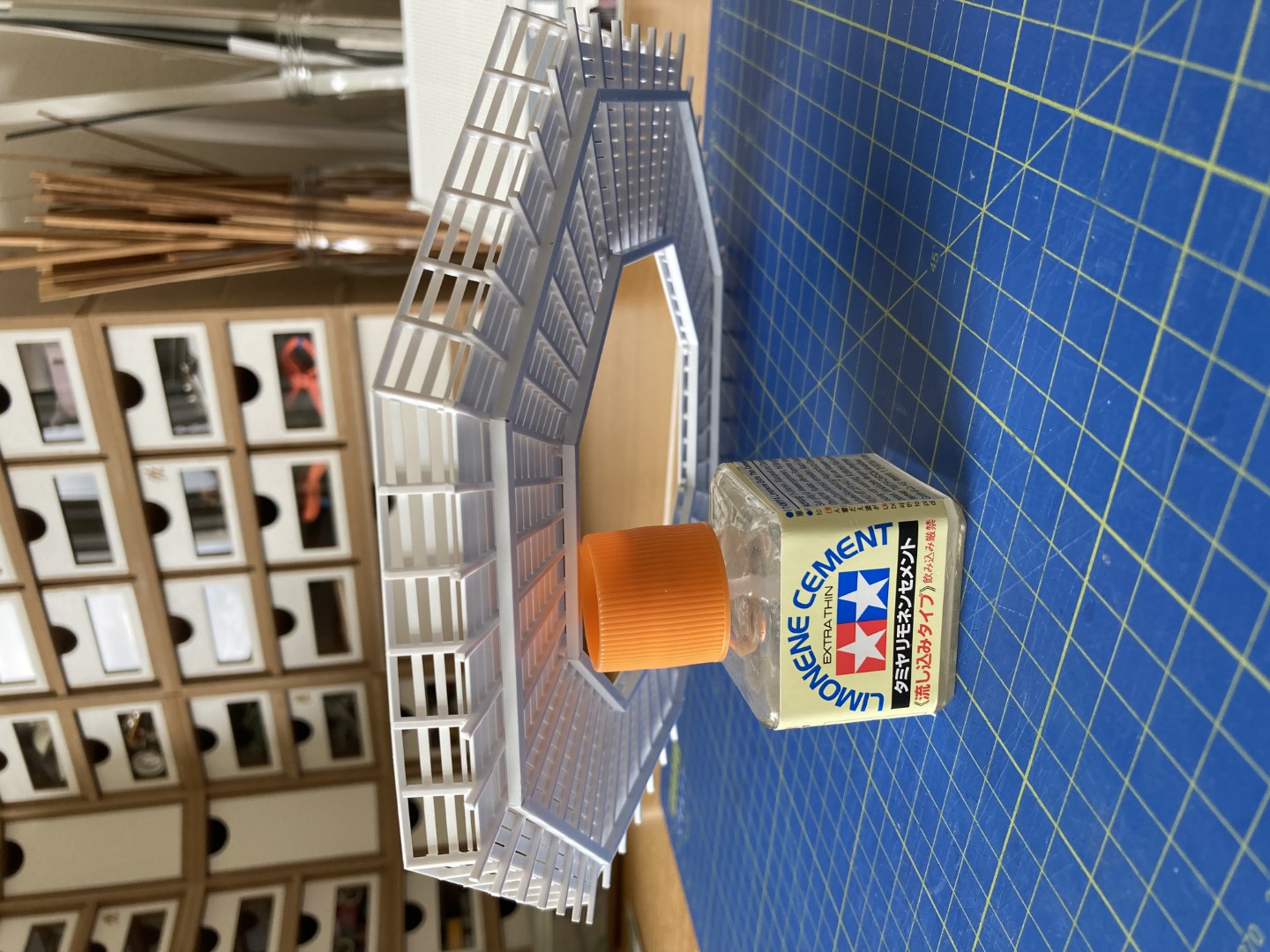

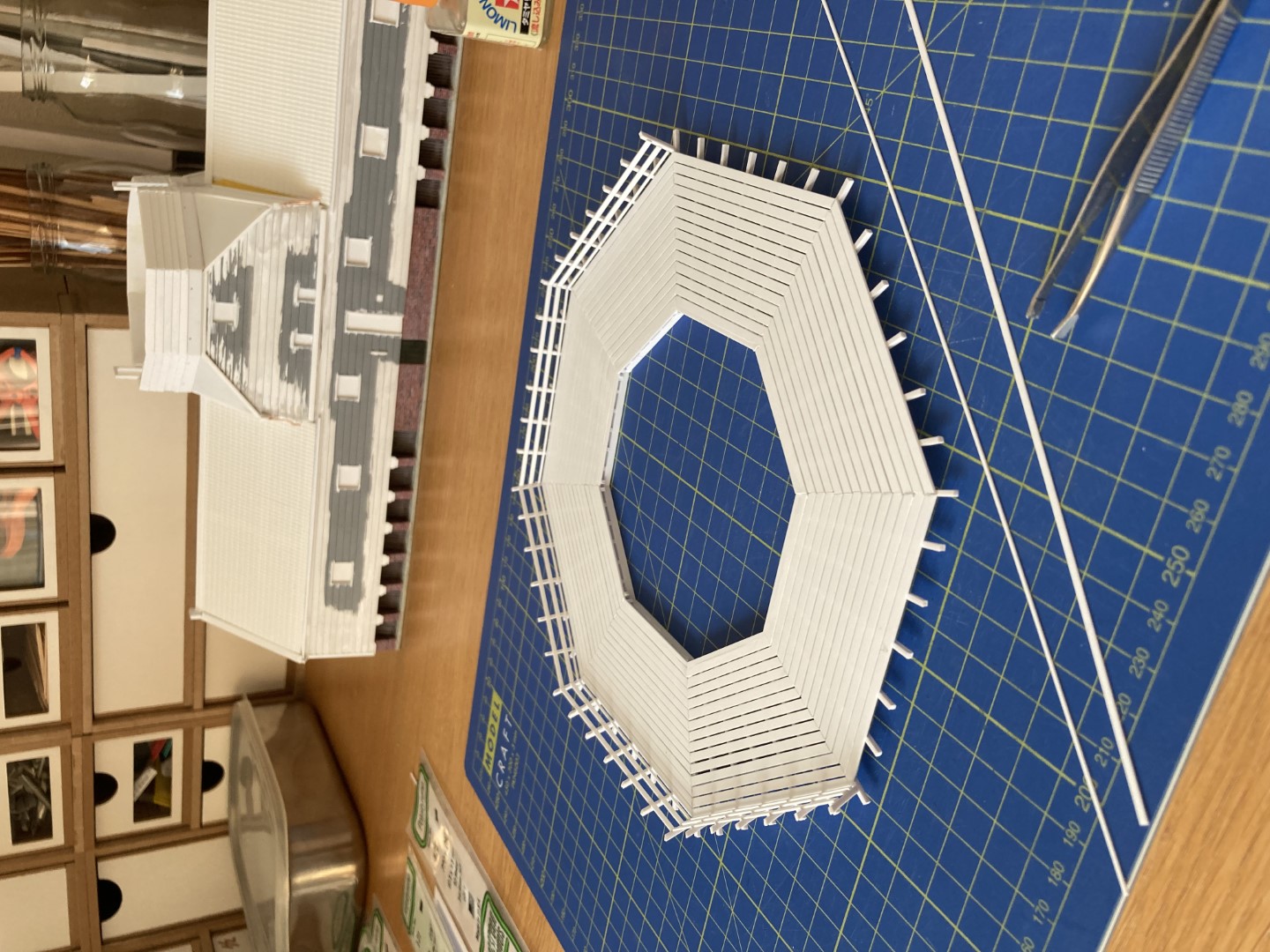

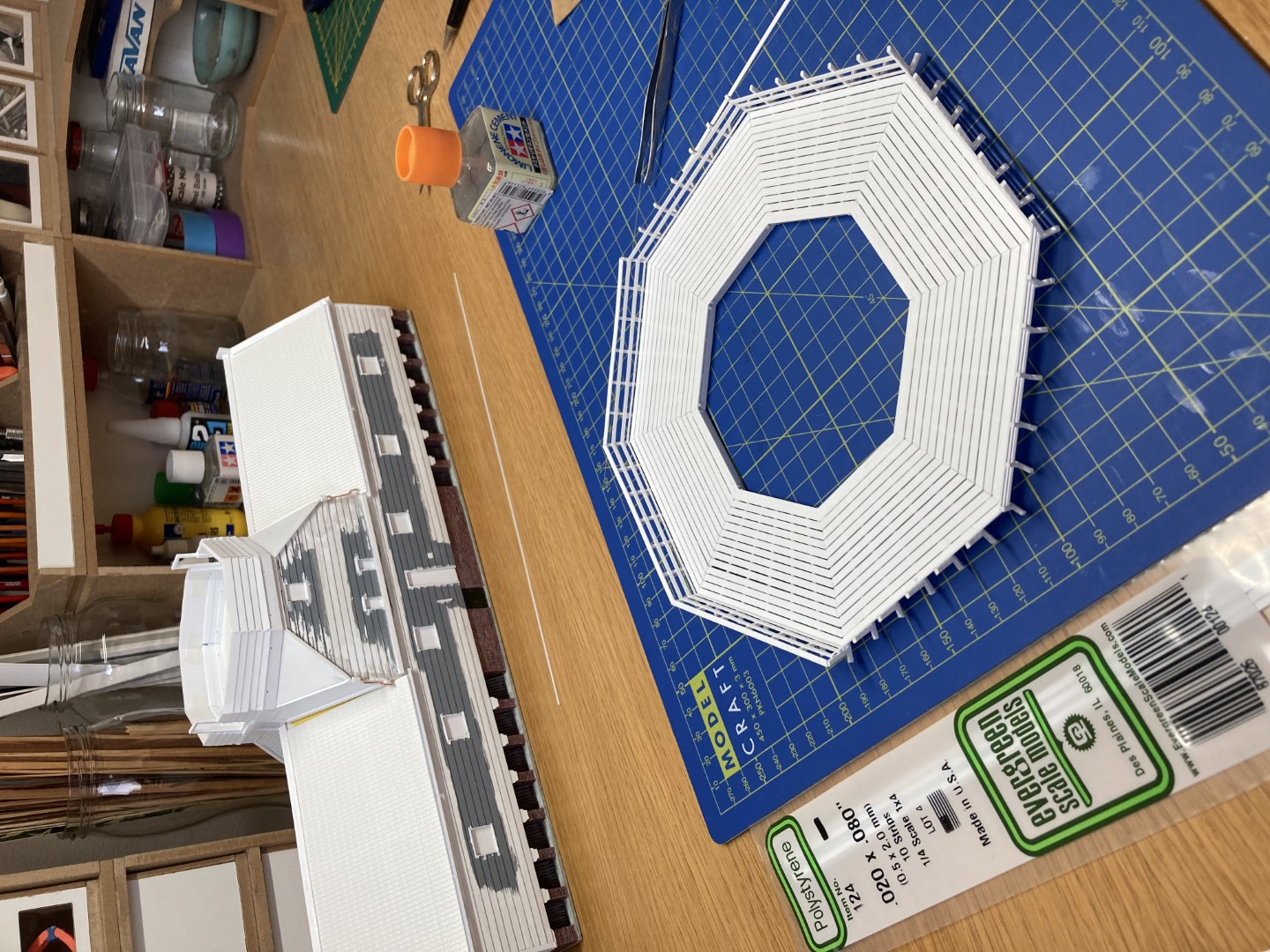

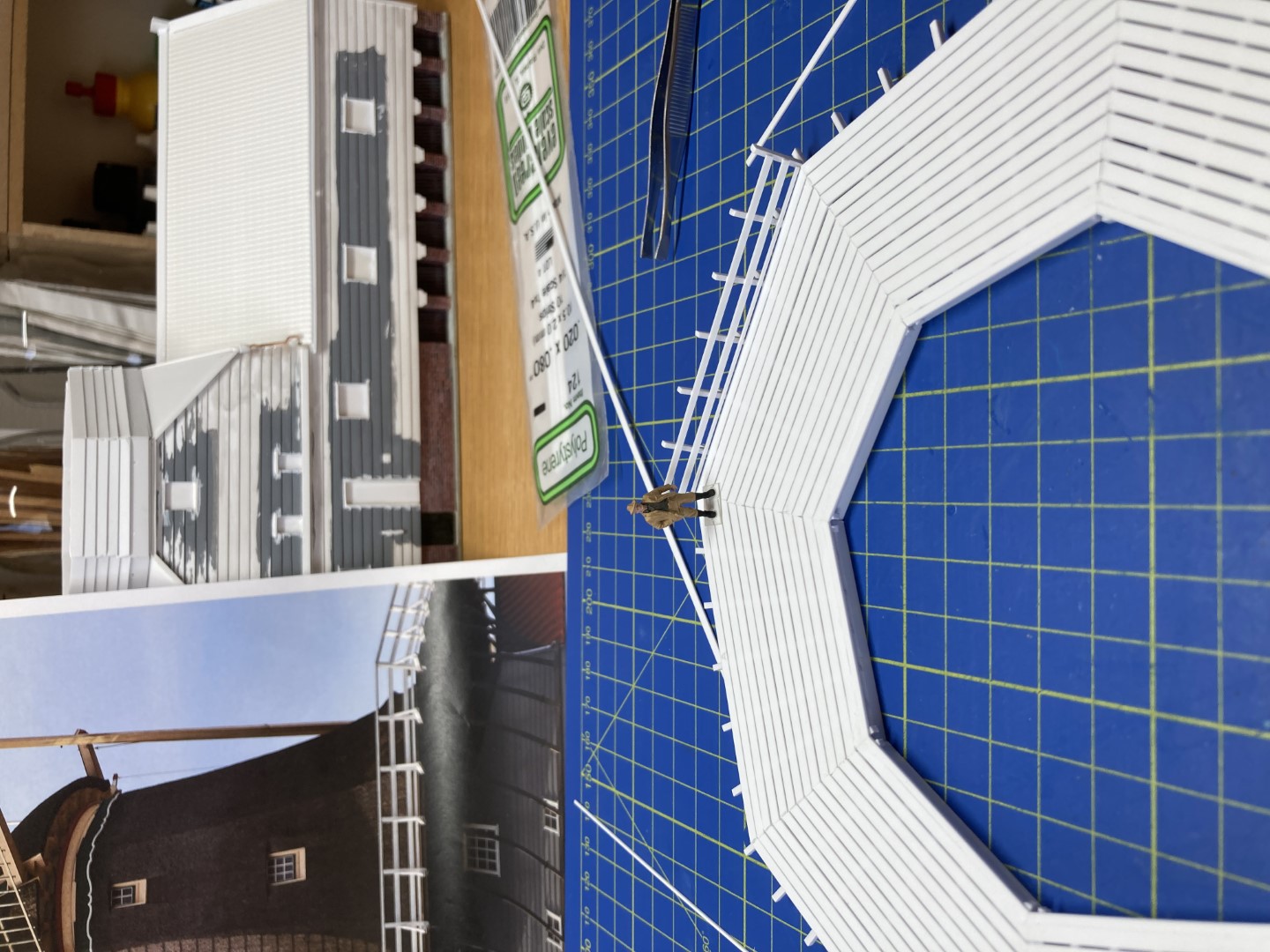

Na enige voorbereiding aan de bouw/plaatsing van de reling begonnen op de achtkantige stelling. Ik doe 1 kant per dag en laat het dan uitharden/drogen (foto 1-3). Tussendoor het aanbrengen van de planken op de onderbouw van de molen verder afgerond en de kozijnen van de beide deuren geplaatst (foto 4-7).

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Foto-6


Foto-7

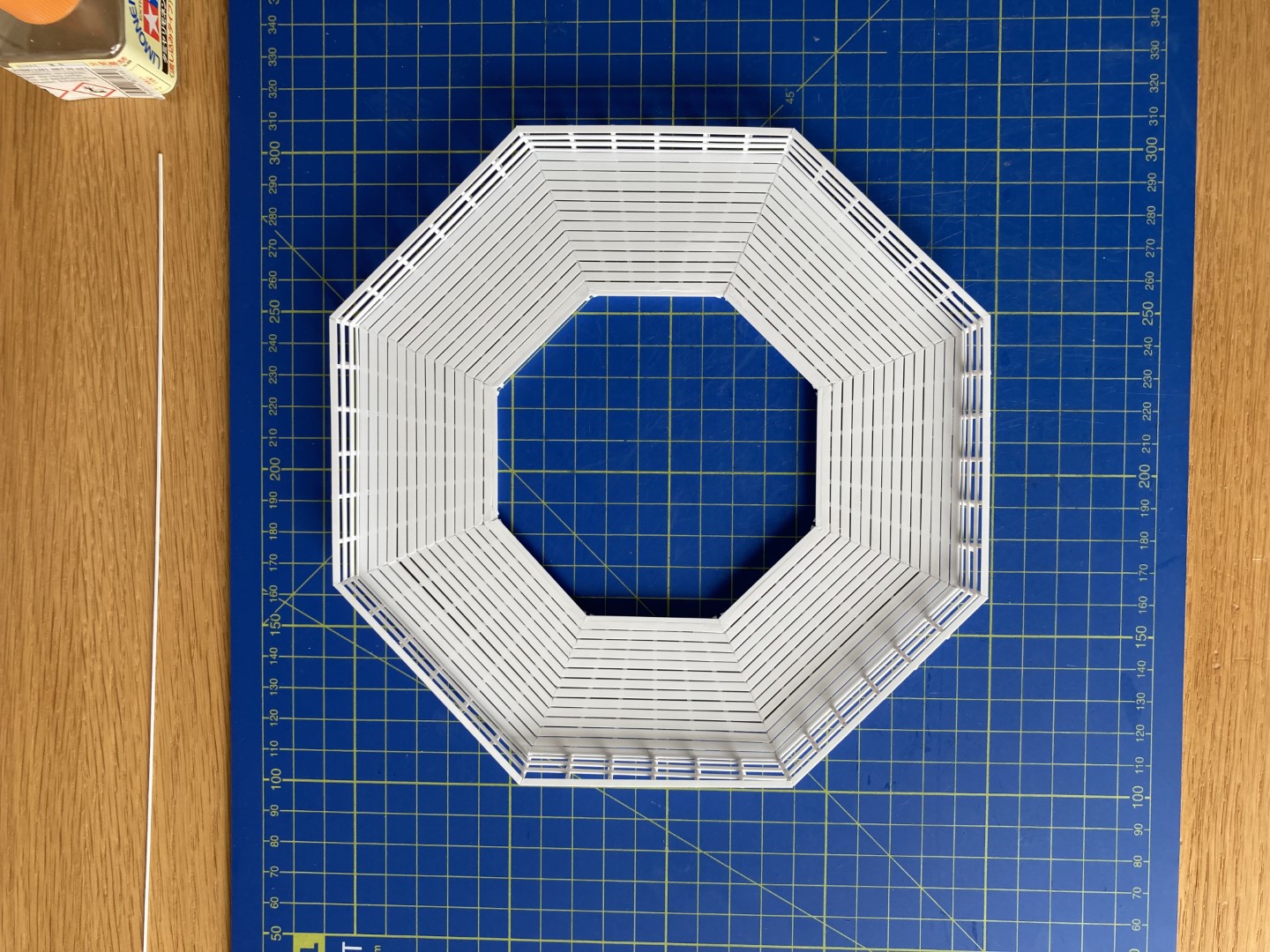

De stelling (molen) – Deel 7 | afronding (reling)

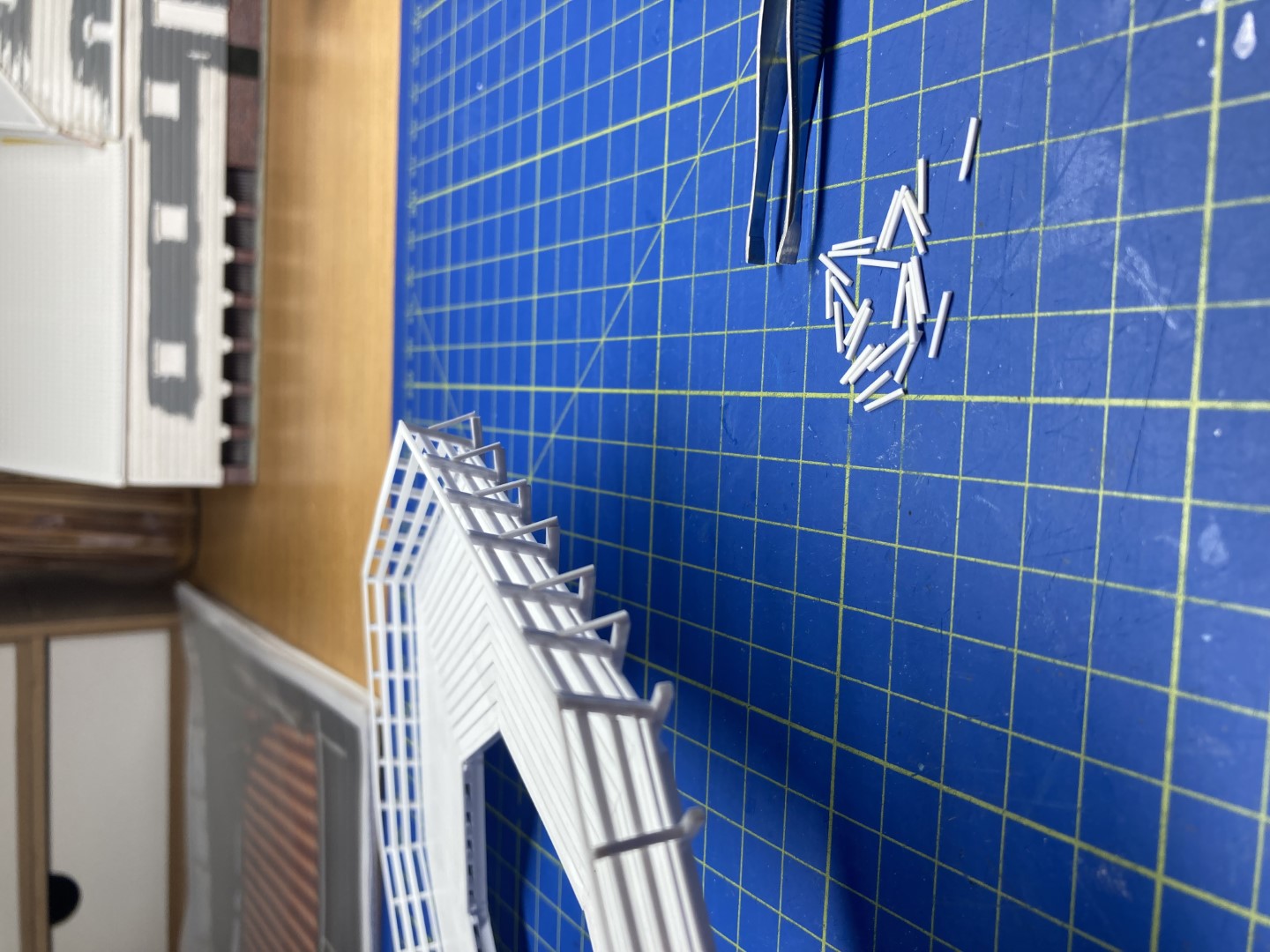

De bouw van de stelling is zo goed als afgerond. Ik moet nog wat ondersteuningsbalkjes aan de buitenkant van de reling (foto 5) aanbrengen en dan is dit onderdeel echt klaar. De definitieve plaatsing van de stelling met de desbetreffende steunbalken zal pas ergens aan het einde van het bouwproces plaatsvinden.

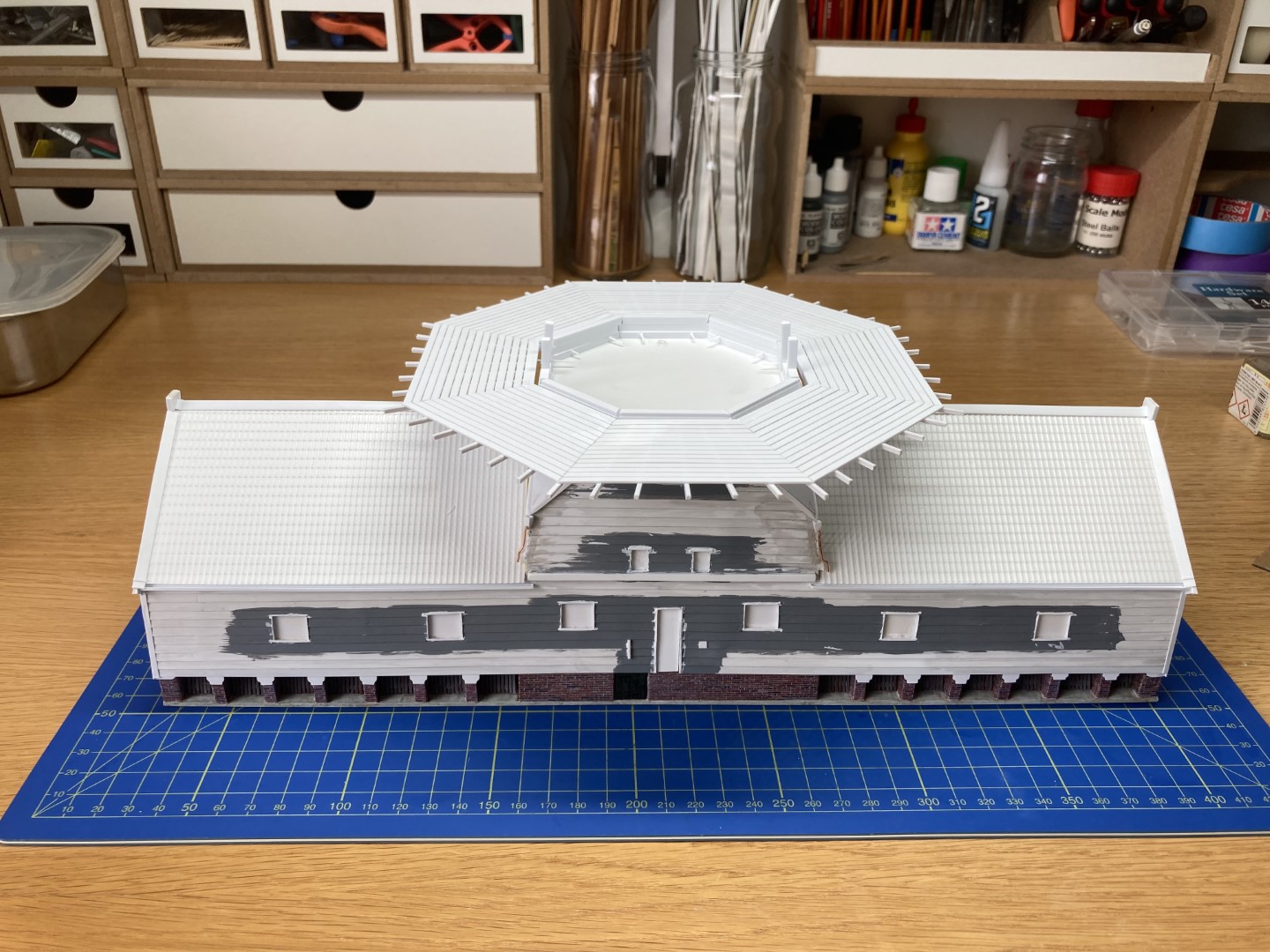

Ik heb bij de laatste 2 foto’s (foto 6 en 7) de stelling weer even tijdelijk op de zaaghal geplaatst niet alleen voor een betere beeldvorming, maar ook om de beide drempels te plaatsen van de deuren. Deze drempels sluiten nu naadloos en op de juiste hoogte aan bij de planken van de stelling (zie ook foto 7 en 8).

Foto-1


Foto-2


Foto-3


Foto-4


Foto-5


Foto-6


Foto-7


Foto-8



Hi Eugene, ik ben een tijdje uit de lucht geweest en zie nu je vorderingen! Geweldig, prachtig resultaat tot nu toe! Wat is het toch een magnifieke molen, maar ik realiseer me steeds meer dat deze voor mij toch een beetje te uitdagend zou zijn geweest. Als ik alle klussen rondom het huis klaar heb ga ik me weer eens oriënteren op de Vliegermolen, iets minder gecompliceerd, haha...



Hi Gijsbert,

Dank voor je bericht. Tja ik probeer het tempo erin te houden door in het weekend en door de weeks elke avond minimaal een half uurtje (na mijn werkdag) te bouwen. Zodoende ben ik ook in staat om elk weekend hier verslag te doen van de vorderingen. Dit forum is dan ook een soort stok achter de deur, in positieve zin wel te verstaan.... Ben erg benieuwd wanneer je kunt gaan starten met de bouw van de Vliegermolen uit Voorburg. Ik kom nu in de fase waarin ik de eigenlijke molen(bovenbouw) moet gaan maken. Ook weer een leuke uitdaging.



Dit is zo een mooi bouwverslag.
Werkelijk genieten van dit topic.
Grtjs,Marc.



Nou Eugéne je heb er een volger bij. Ik hou van scratch build. Of het hist. zeilschepen zijn of iets anders. En dit anders is mooi om te volgen. Ik las dat je dit jaren geleden al gedaan heb. Dat voorrecht heb ik helaas niet en voor mij is dan alles ook nieuw. Ik ben pas 2 jaar bezig met modelbouw. Succes en ik blijf je volgen



Dank Stephan voor je bericht. Sinds ik in mei j.l. lid ben geworden van dit modelbouwforum volg ik ook met zeer grote interesse de bouw van meerdere hist. schepen, dus ook die van jou. Ik heb dan ook veel bewondering voor de vaardigheden (houtbewerking, etc.), die men laat zien op dat deel en andere delen van dit modelbouwforum. In dat opzicht ben ik dan ook maar een beginneling.

Dank Marc ook voor jouw bericht. Erg leuk dat ondanks dat het geen varend houten bouwwerk is dit toch jullie interesse heeft en jij en anderen dit leuk vinden.
