    Inderdaad met veel complimenten

    MarcT en EUSIV vinden dit leuk.
  2. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    De molen (bovenbouw) – Deel 9 | Schilderwerk

    Afgelopen week wat schilderwerk verricht o.a. de sieromlijsting van de bovenbouw en tevens twee deuren van de zaaghal (foto 1).
    Voor de bovenbouw nog een viertal proefstukjes strooisel geschilderd met o.a. een bruine wash. Deze zal met een licht grijze wash de uiteindelijke kleur geven aan het strooisel (foto 2).

    Voor de zaaghal ook nog een afdakje voor boven de zij-ingang gemaakt uit (polystyrene) profiel (foto 3-5).

    Foto-1

    Foto-2

    Foto-3 (foto origineel)

    Foto-4

    Foto-5

    P Voogt, ozy, Herby63 en 5 anderen vinden dit leuk.
  3. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp

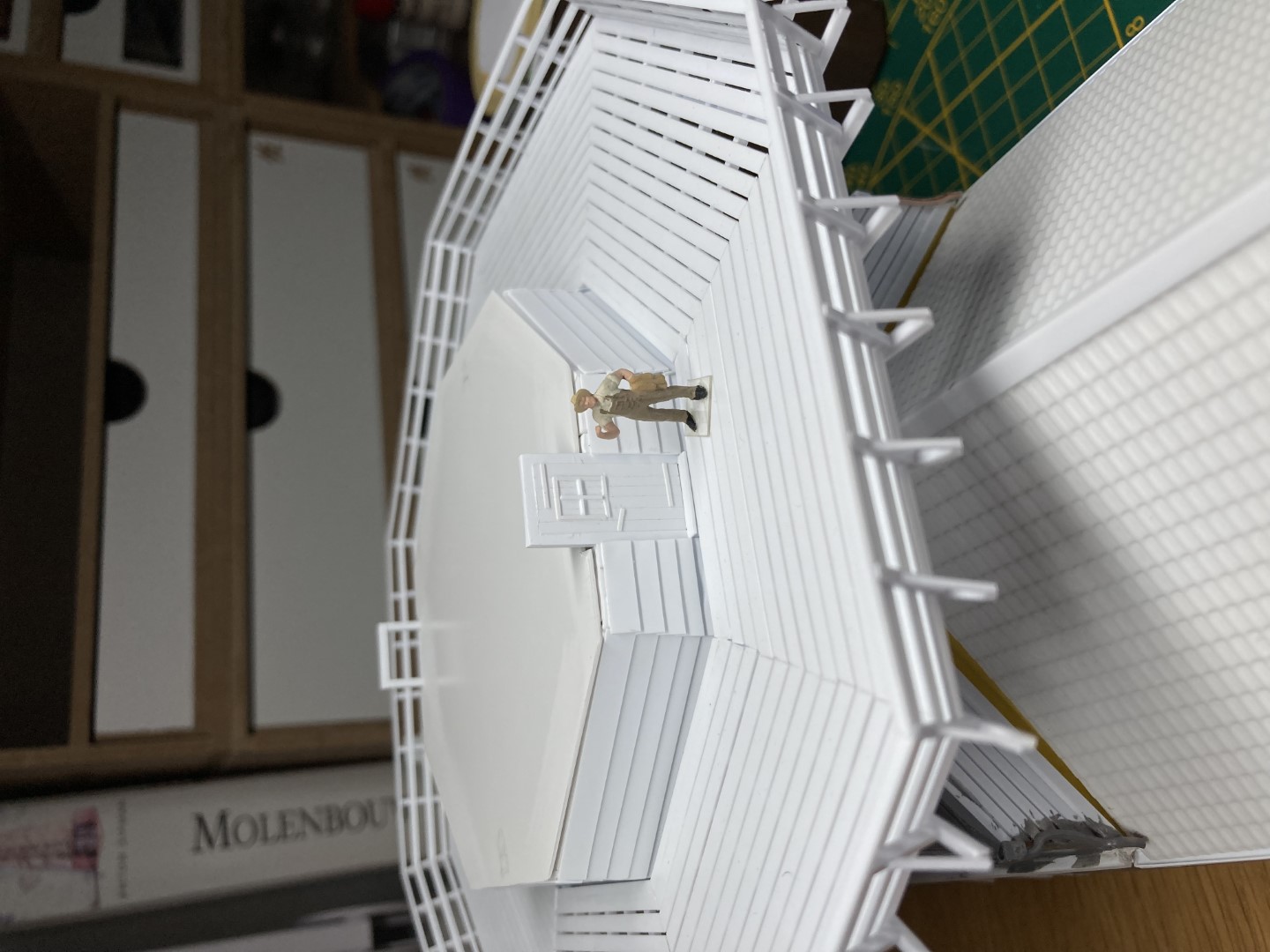

    De molen (bovenbouw) – Deel 10 | Schilderwerk

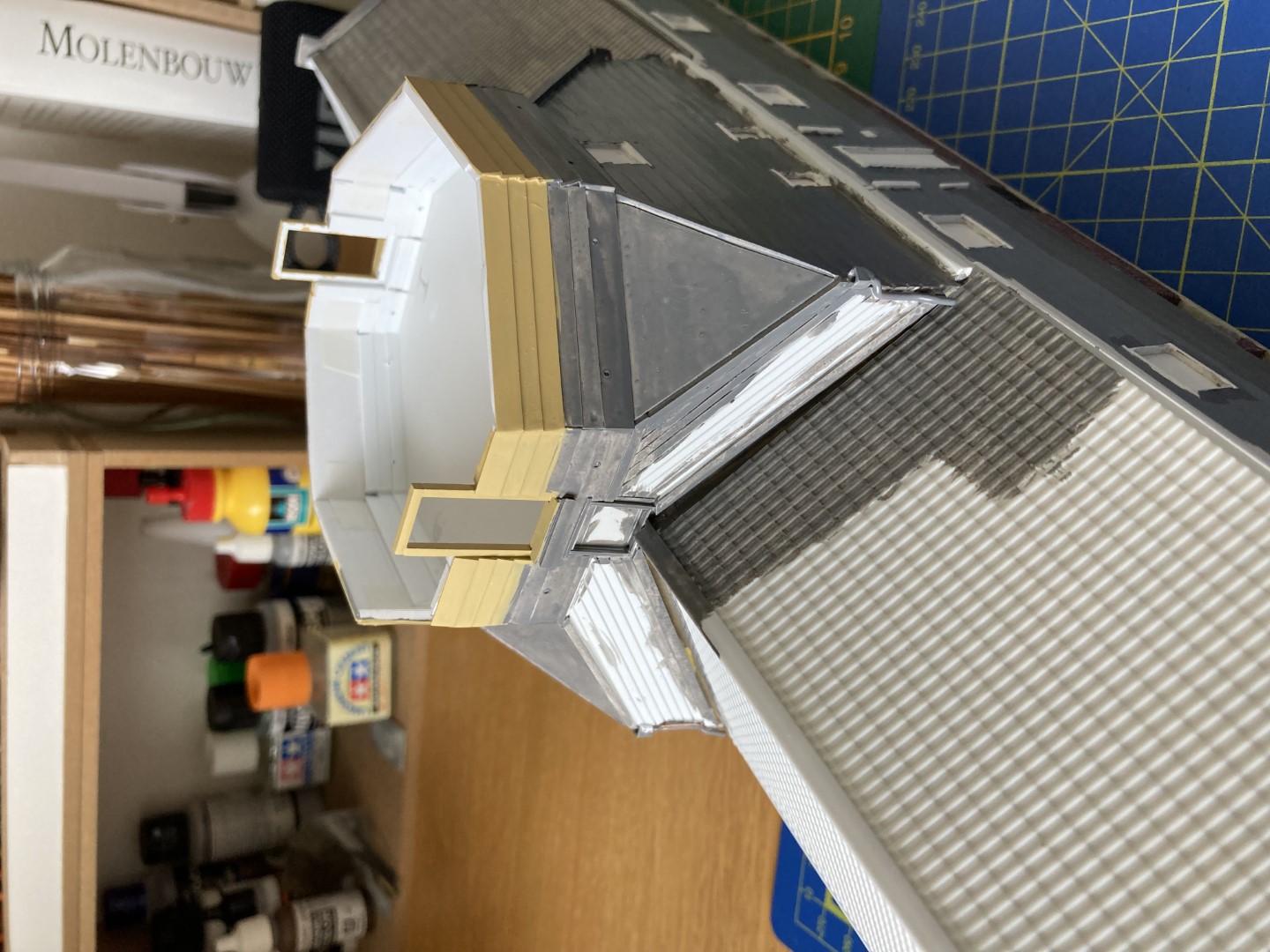

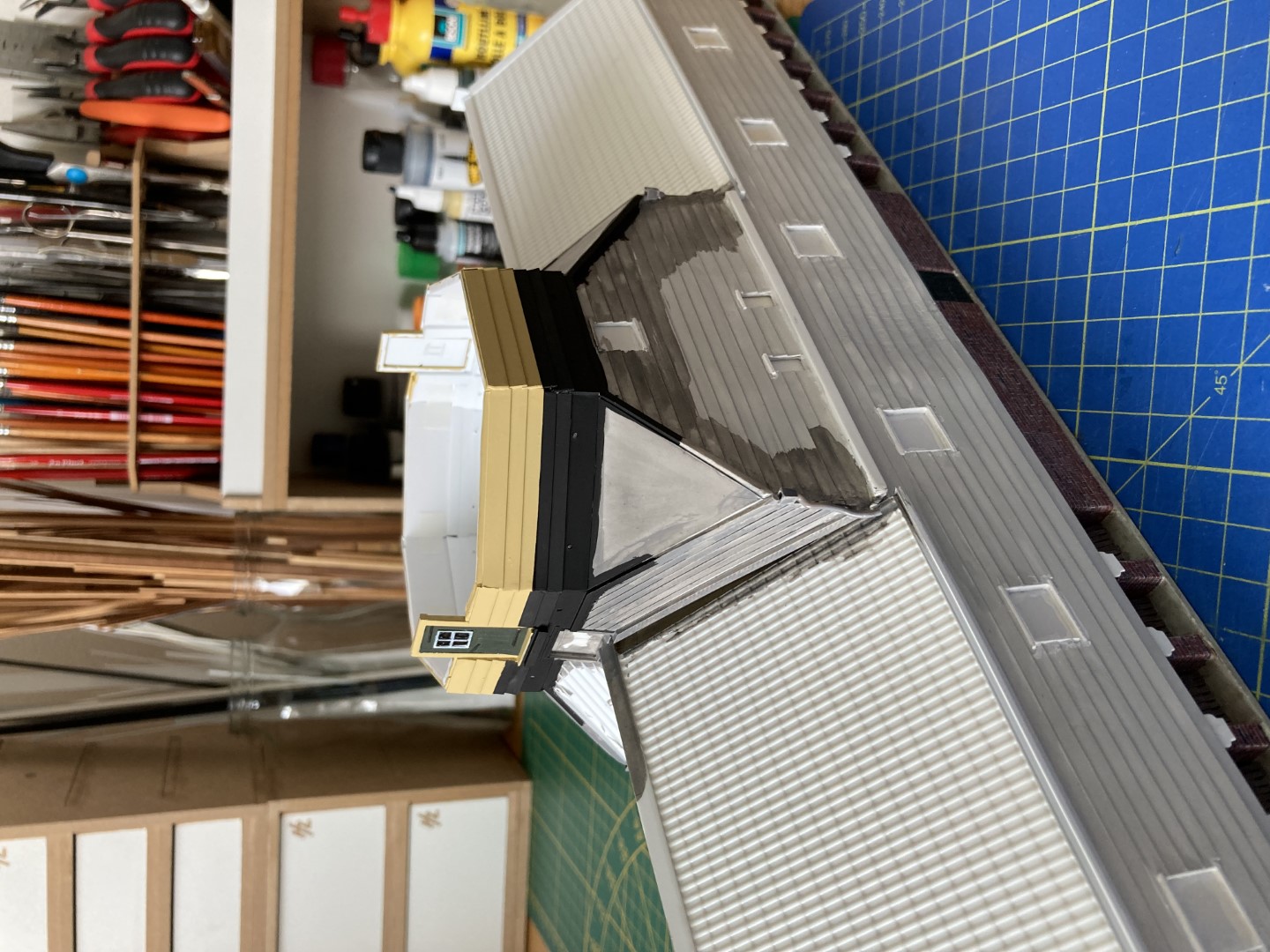

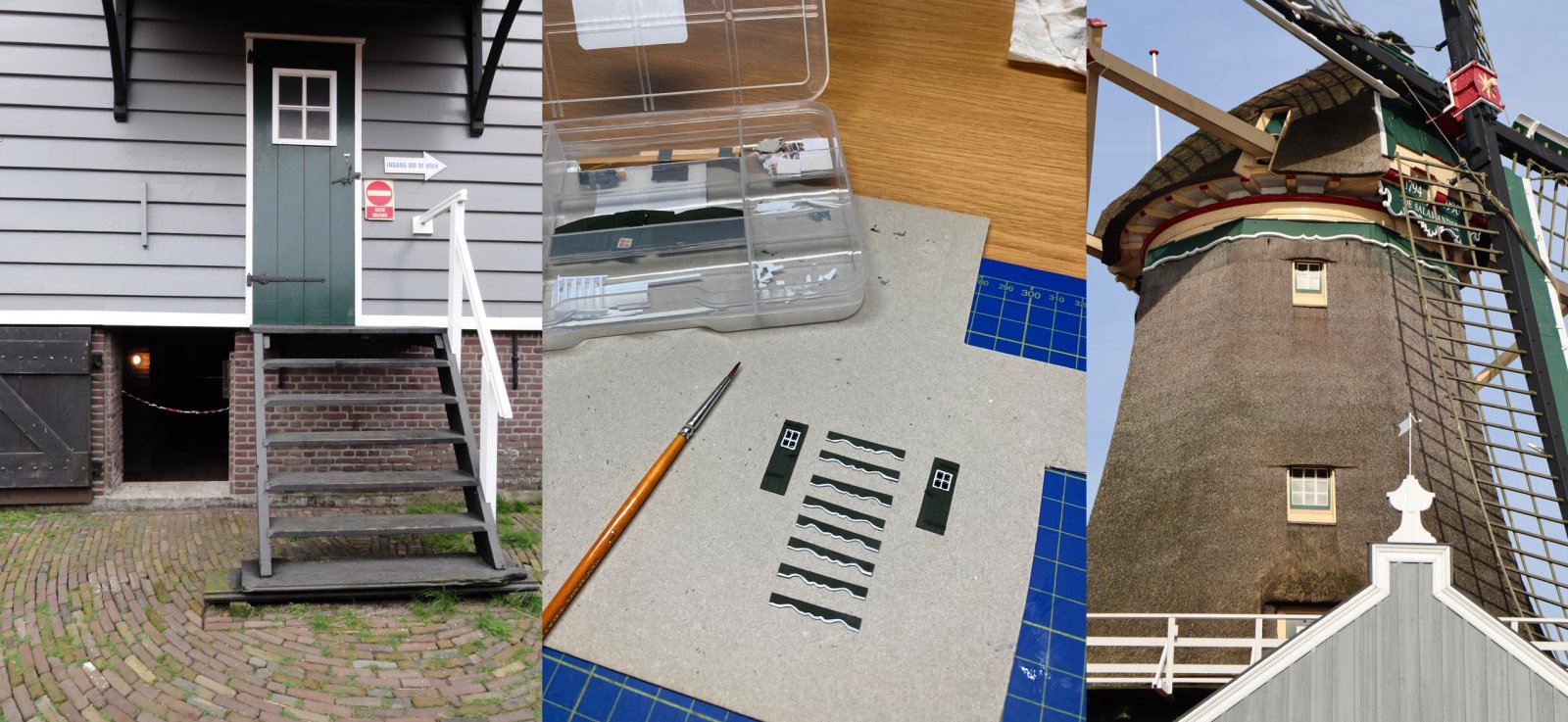

    Twee deuren gemaakt voor de molen en deze in de grijze grondverf gezet (foto 1-3). Alvast wat schilderwerk verricht i.v.m. de plaatsing van deze twee deuren (foto 4-6). Witte kunststof ziet er strak uit, maar ook saai en met dit schilderwerk gaat een en ander wat meer tot de verbeelding spreken. Nog even voor een totaalplaatje de desbetreffende onderdelen (stelling/molen) op de zaaghal geplaatst (foto 7-9).

    Foto-1

    Foto-2

    Foto-3

    Foto-4

    Foto-5

    Foto-6

    Foto-7

    Foto-8

    Foto-9

    P Voogt, ozy, MarcT en 4 anderen vinden dit leuk.
  4. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp

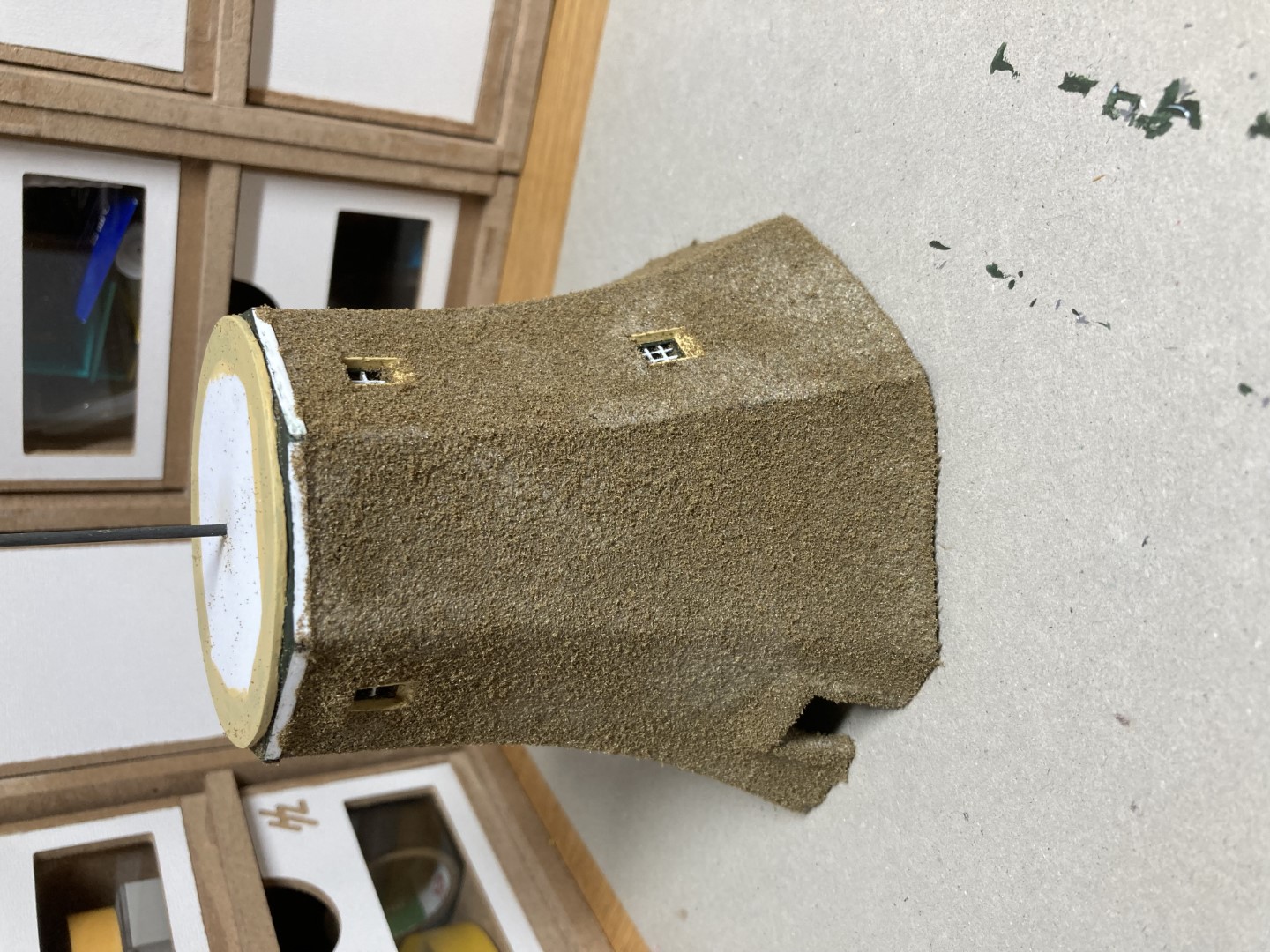

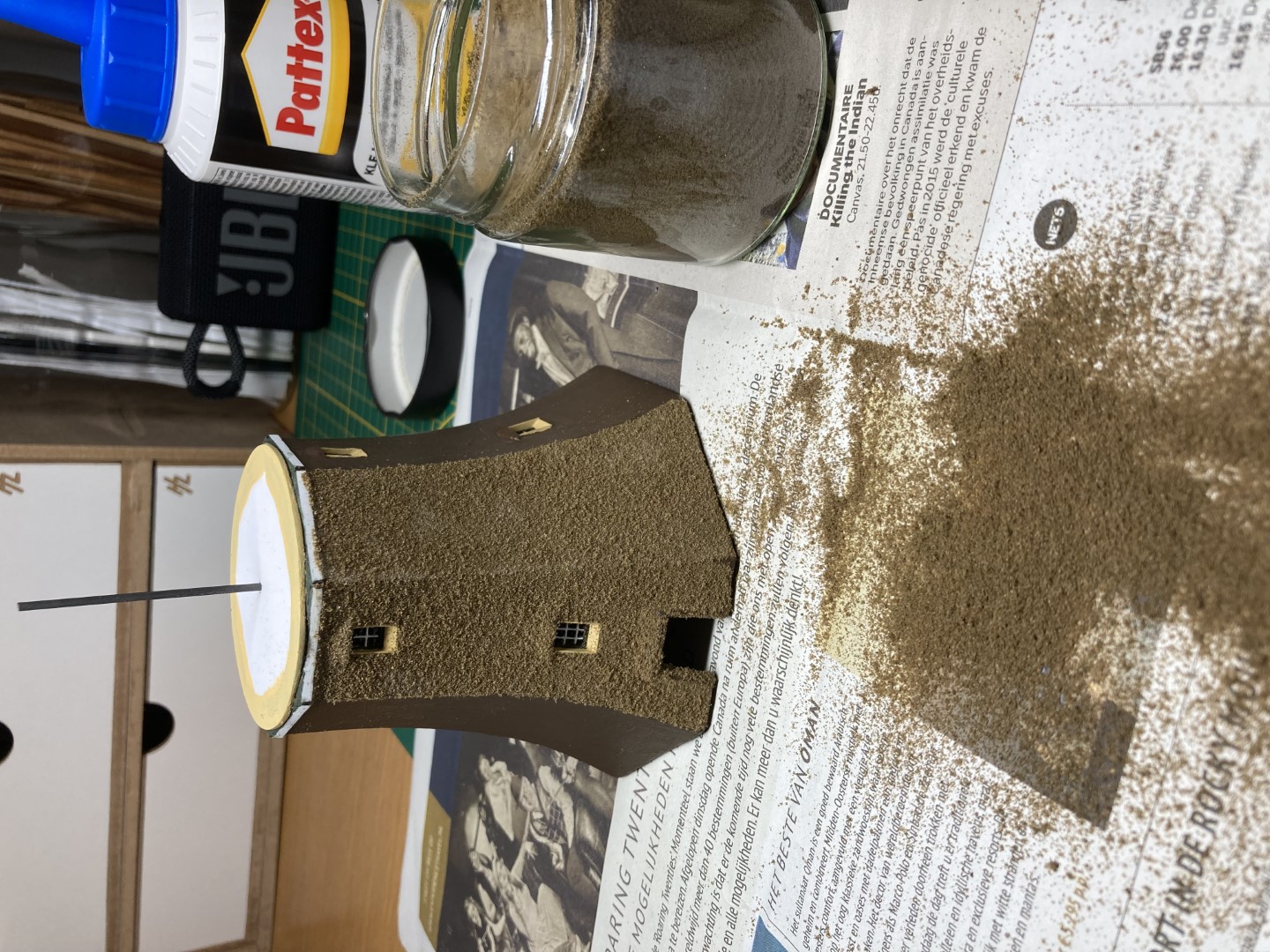

    De molen (bovenbouw) – Deel 11 | Strooisel en sieromlijsting

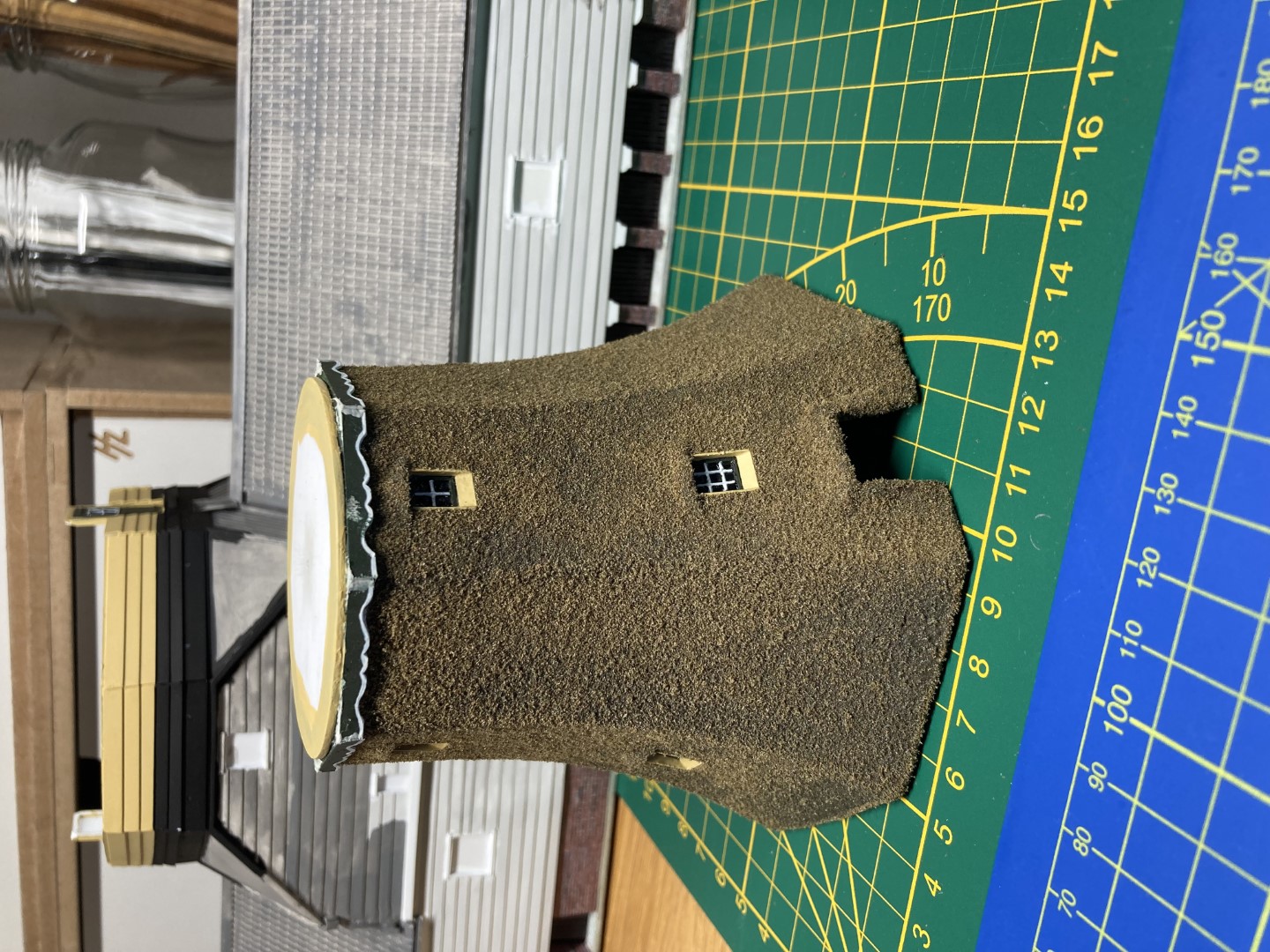

    Een dunne laag watervaste (D3) houtlijm (i.p.v. Tacky Glue) aangebracht per element en daarover Fine Dark Earth strooisel van Woodland Scenics gestrooid (foto 1-2). Dit heb ik dan een dag laten drogen zodat ook de witte houtlijm weer transparant wordt (foto-3). Ik ben wel tevreden over de bruine kleur en twijfel nog of ik later nog een bruine/grijze wash ga aanbrengen. Vervolgens de sieromlijsting aangebracht en met grijze vulpasta (Plasto) nog bijgewerkt (foto-4). Het eindresultaat laat ik nog even zien in foto 5-9.

    Foto-1

    Foto-2

    Foto-3

    Foto-4

    Foto-5

    Foto-6

    Foto-7

    Foto-8

    Foto-9

    P Voogt, Jan Walpot, AvdH en 5 anderen vinden dit leuk.
  5. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Echt een mooie afwerking, heel realistisch

    MarcT en EUSIV vinden dit leuk.
  6. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    Zaaghal – Deel 10 | Dakgoten

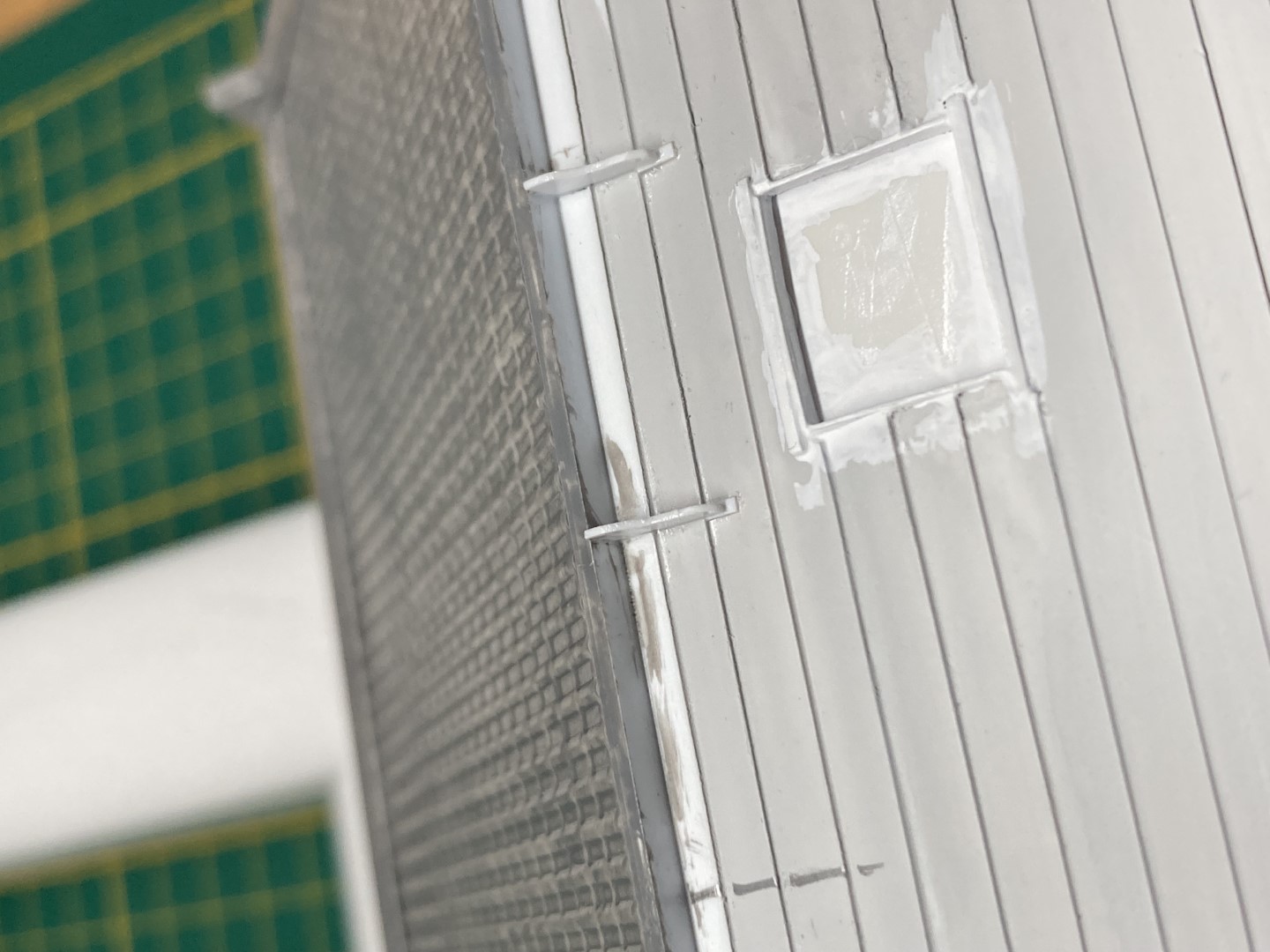

    De steunen van de dakgoten uit deel 9 (post #12) nu op maat gemaakt en aan beide zijden van de zaaghal bevestigd (foto 1-4). Tevens nog de vier afvoerpijpen (vierkante bekisting) gemaakt (foto 5).

    Foto-1 (origineel)

    Foto-2

    Foto-3

    Foto-4

    Foto-5

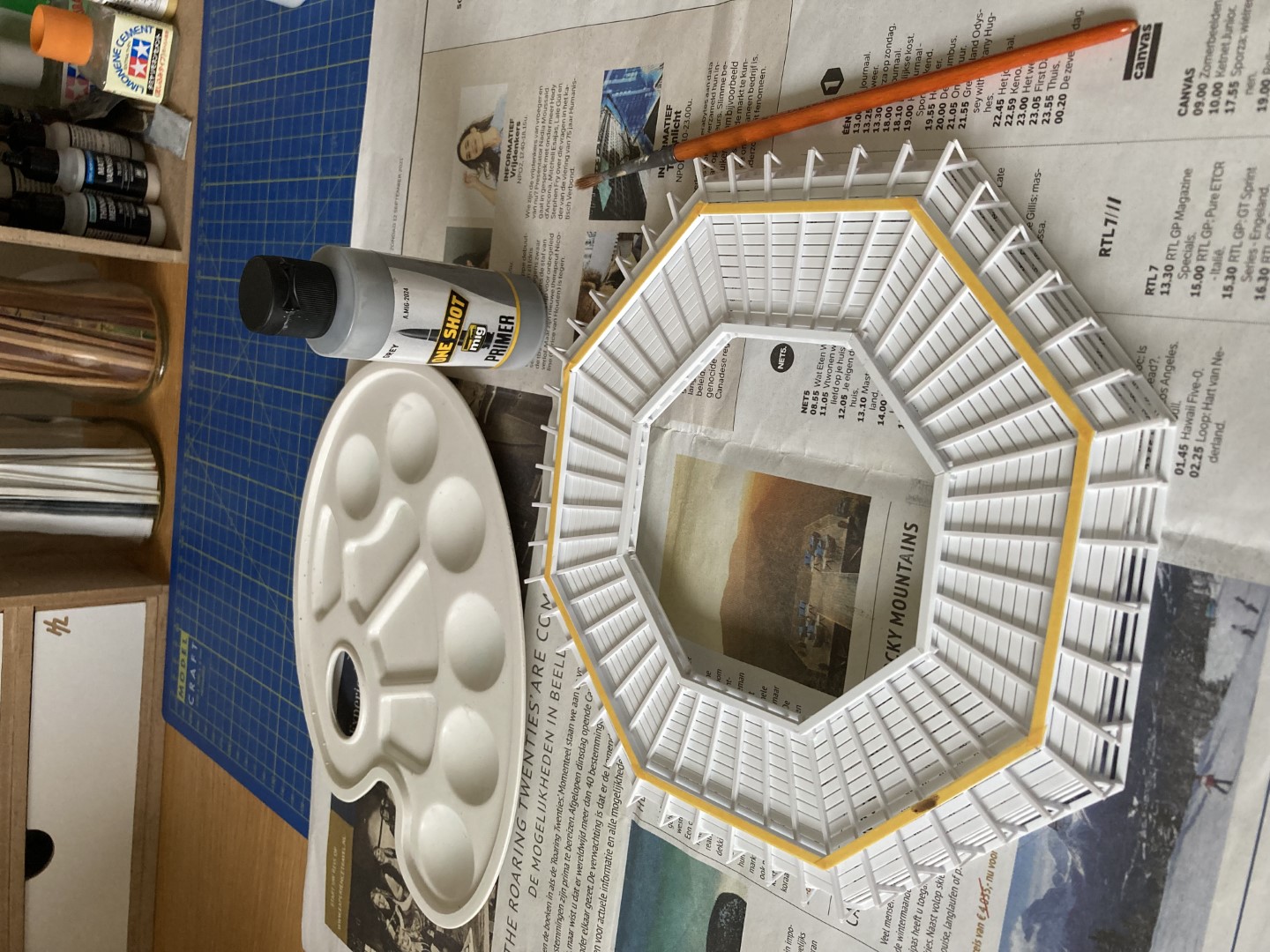

    De stelling (molen) – Deel 8 | Schilderwerk

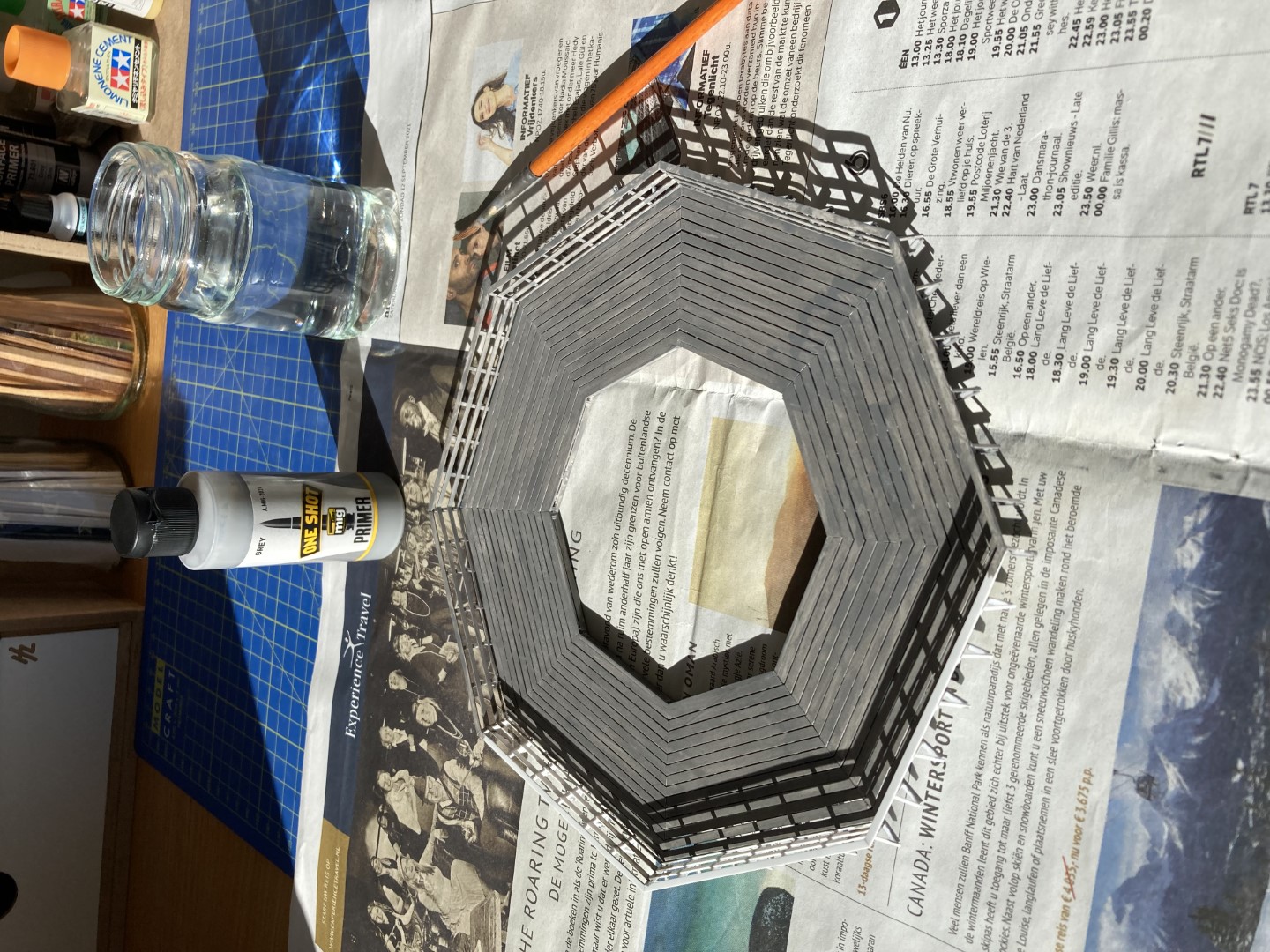

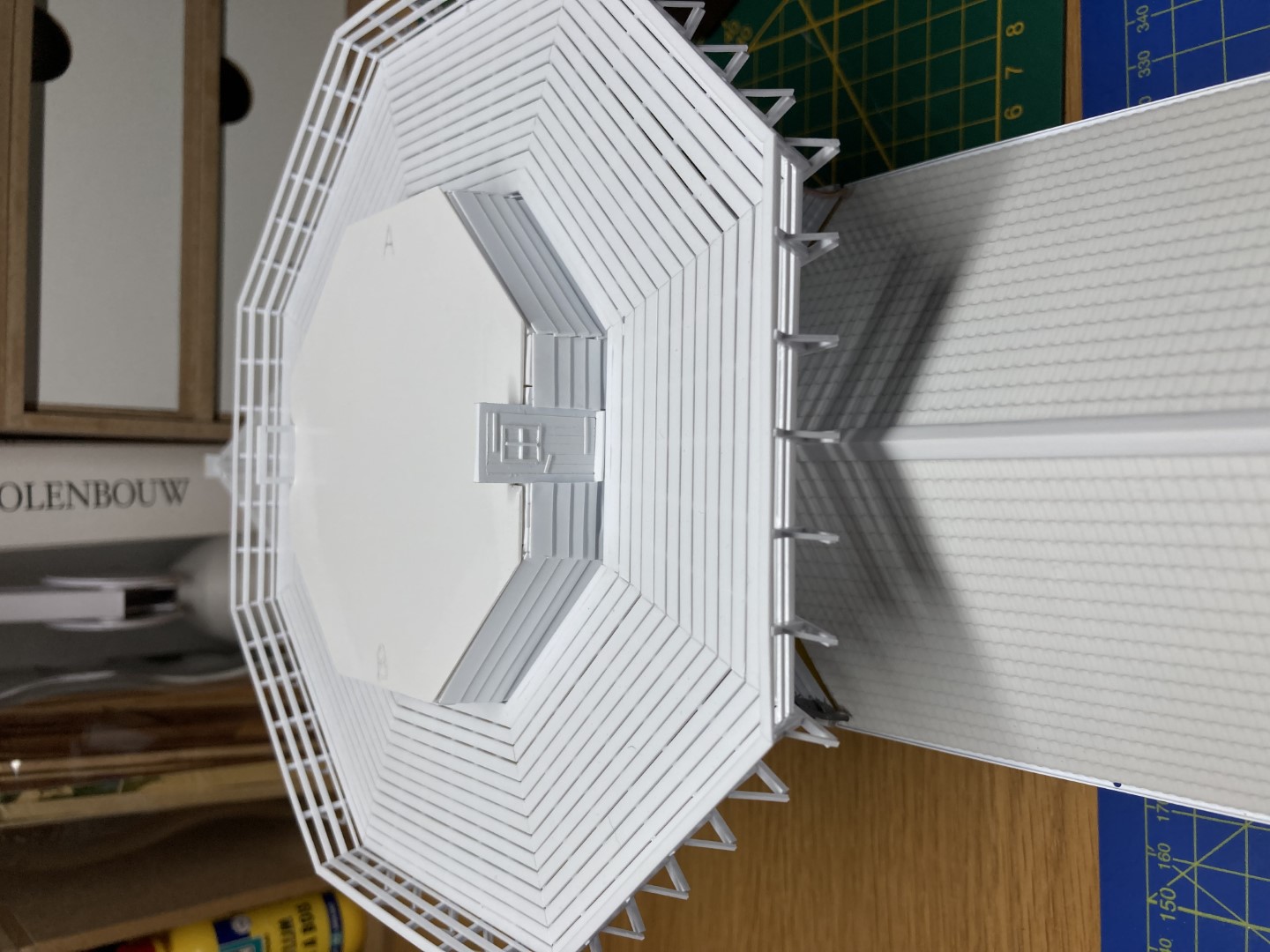

    Ik ben nu de stelling in de grijze grondverf aan het zetten en zal deze vervolgens in de juiste kleuren schilderen (foto 6-8). Volgende week wat meer foto's van het afgeronde schilderwerk. Zodra dit schilderwerk klaar is ga ik mij zeer waarschijnlijk bezighouden met de bouw van de kap.

    Foto-6

    Foto-7

    Foto-8

    P Voogt, MarcT, bram1324 en 5 anderen vinden dit leuk.
  7. Prutsertje

    Prutsertje

    Lid geworden:
    2 apr 2019
    Berichten:
    1.190
    Locatie:
    Amstelveen
    Zow, dat is realistisch gedaan zeg. Heel mooi!

    MarcT, Stephan Kertész en EUSIV vinden dit leuk.
  8. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp

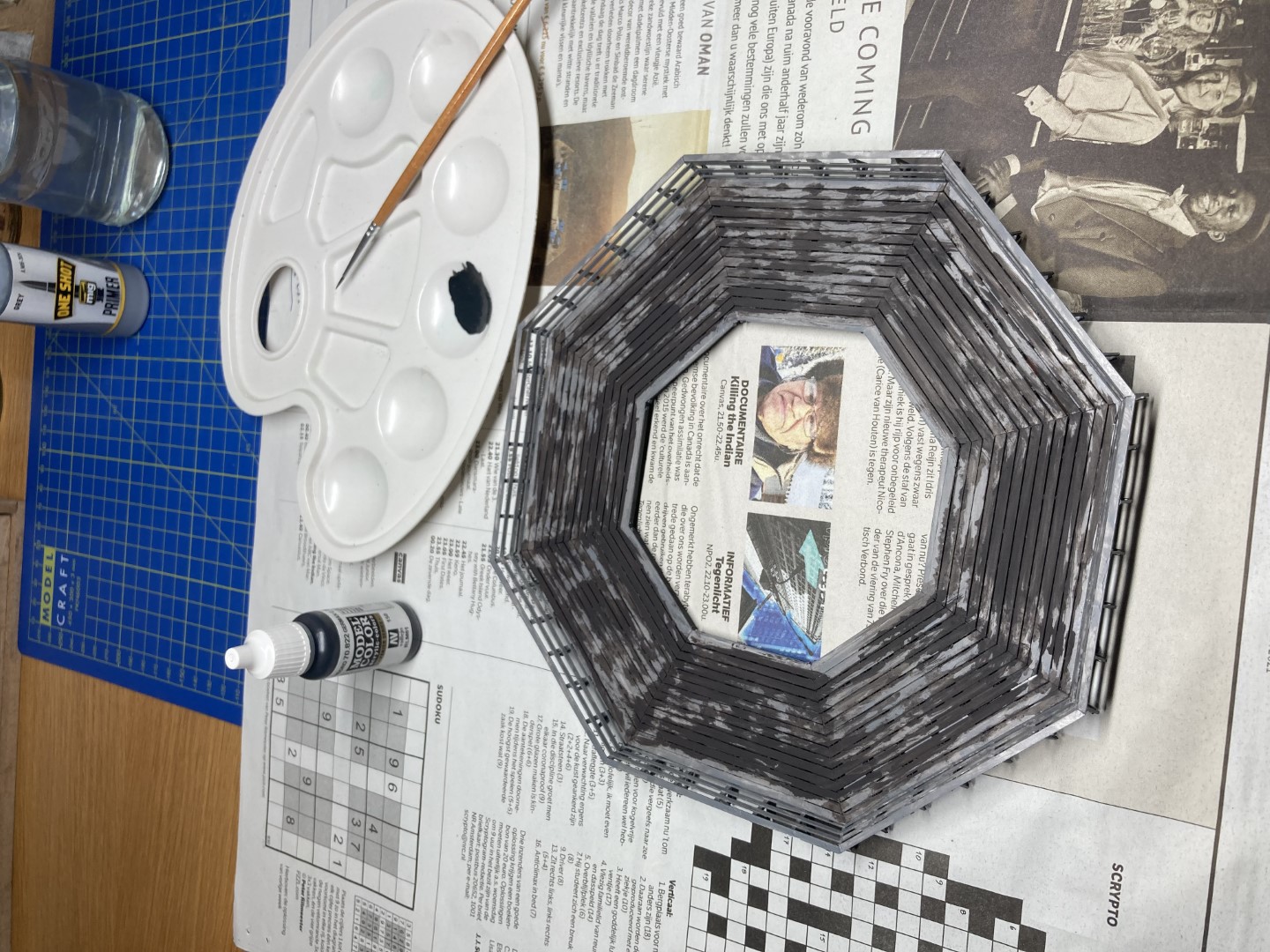

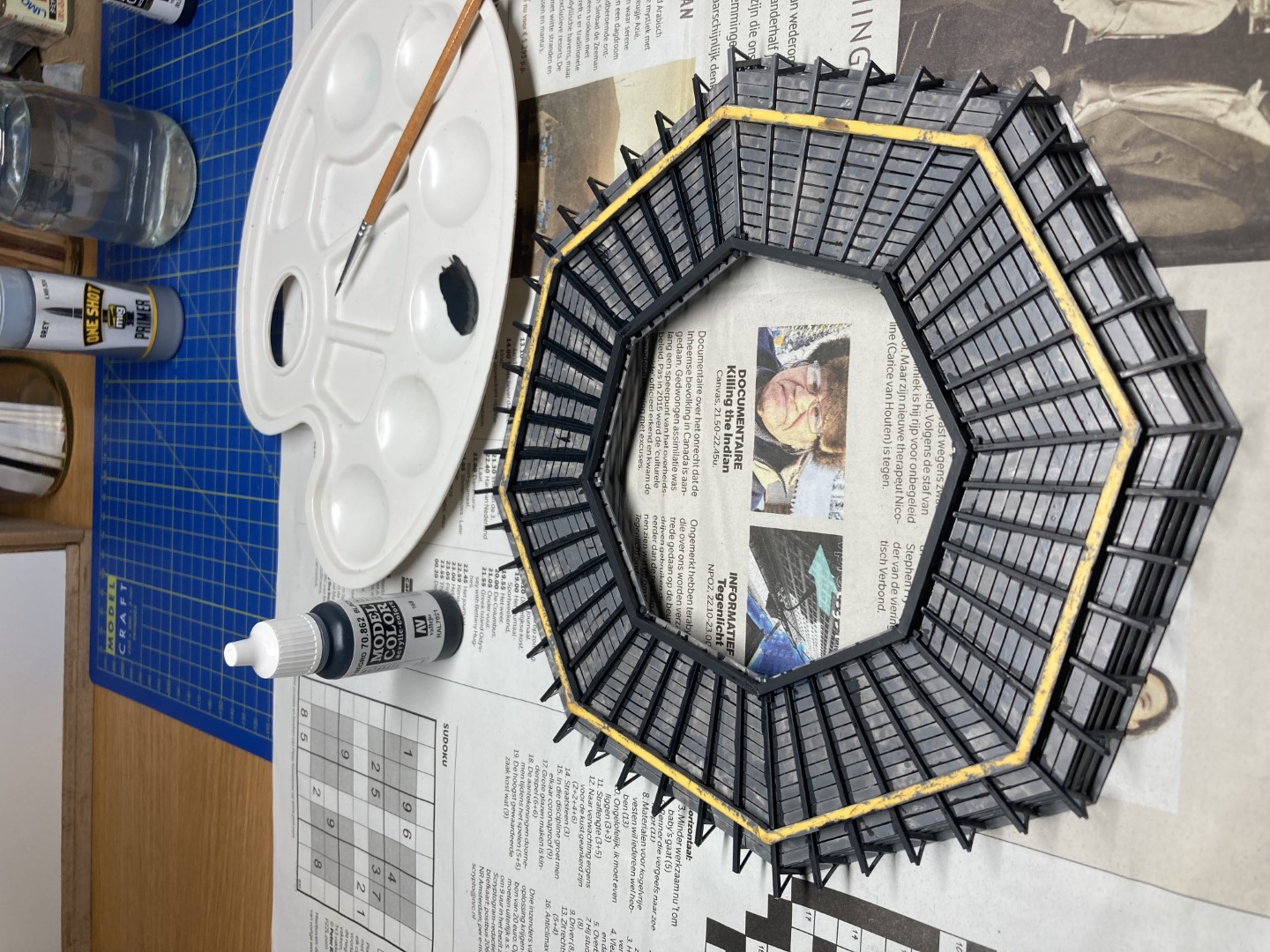

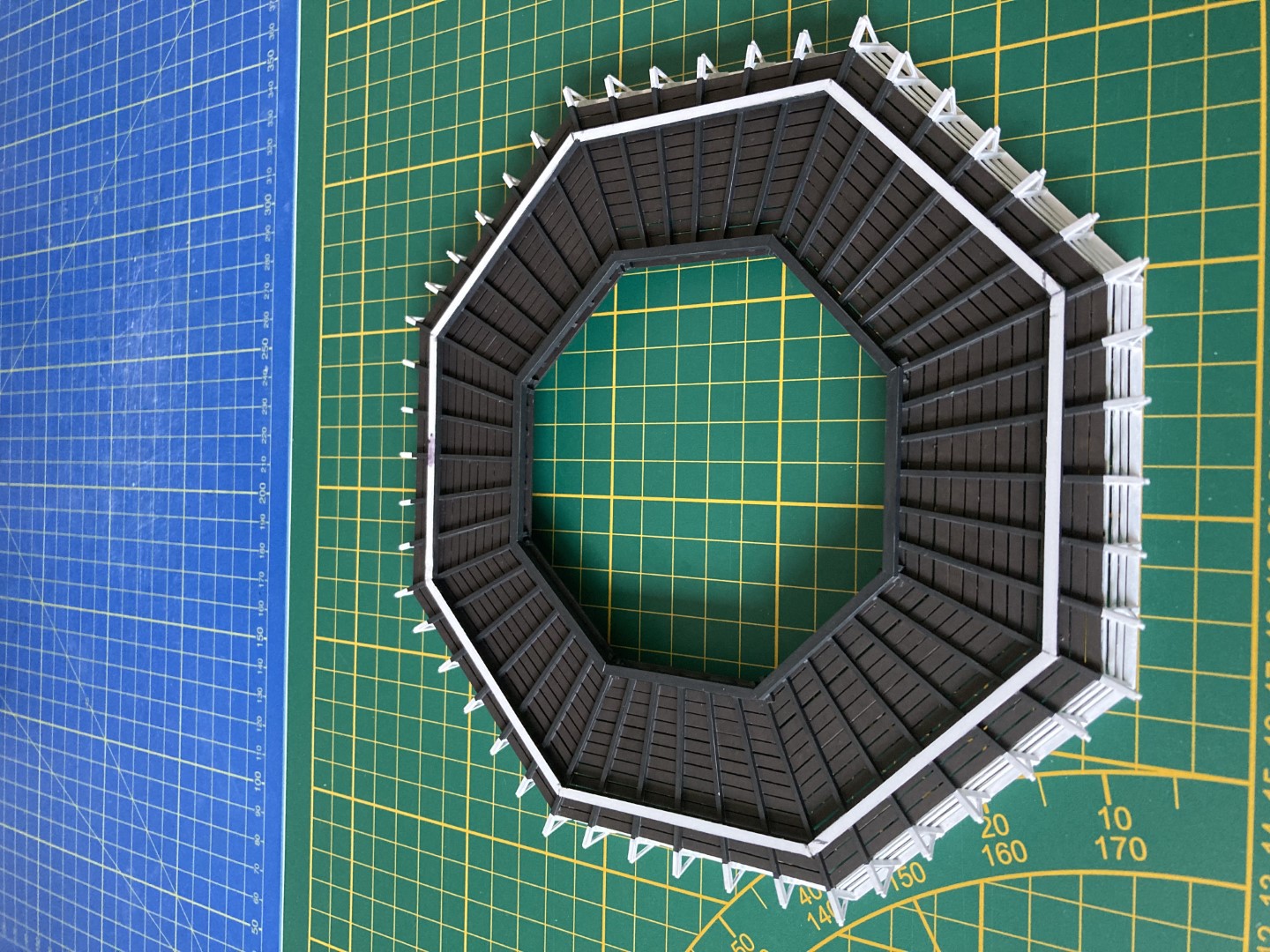

    De stelling (molen) – Deel 9 | Schilderwerk

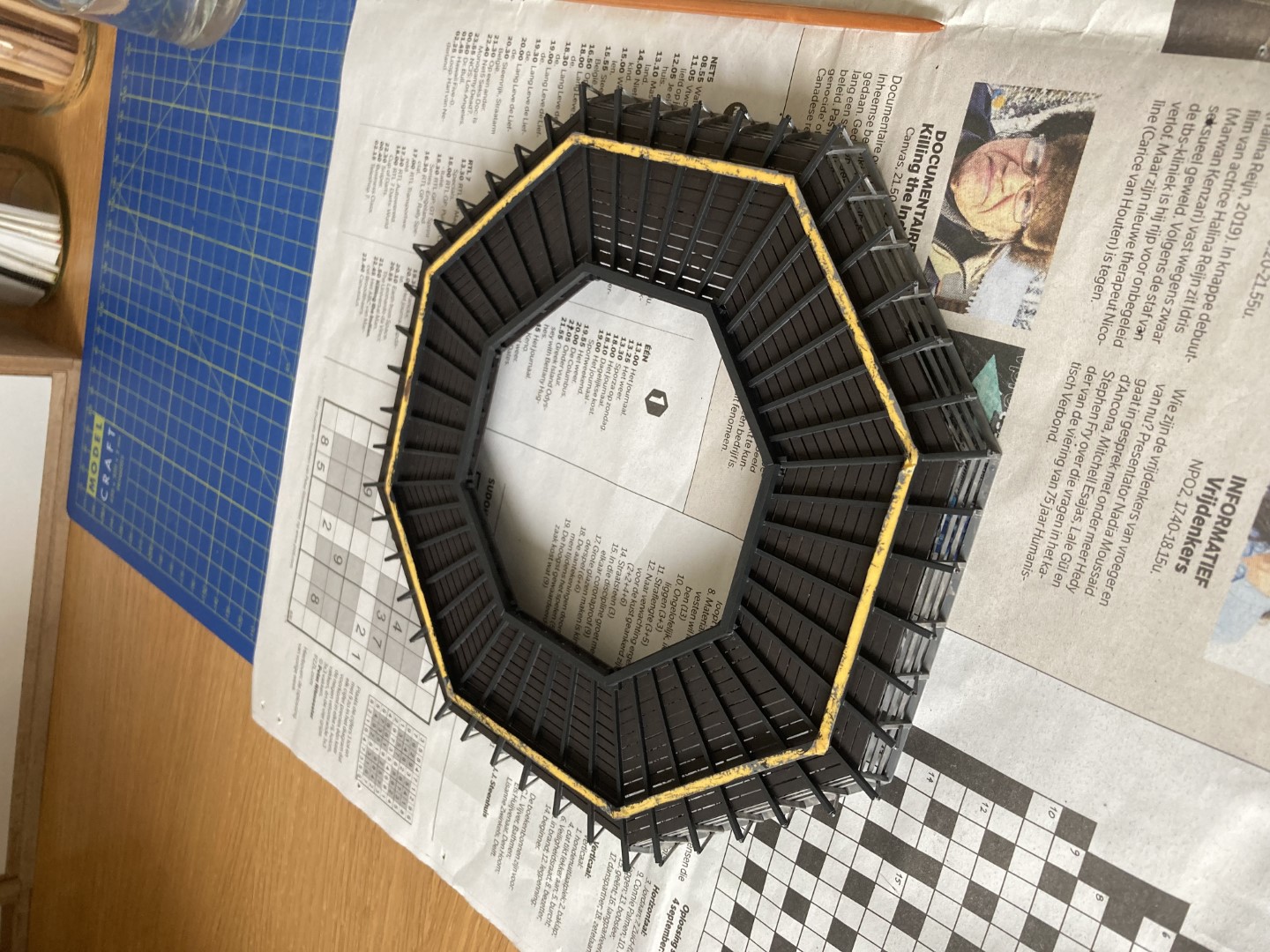

    Ik heb de afgelopen week (half uurtje per dag/avond) de stelling in de volgende kleuren geschilderd; eerst de balken in zwart-grijs (Vallejo Model Color 70.862 Black Grey) en vervolgens de planken in zwart-bruin (Vallejo Model Color 70.822 German C. Black Brown) (foto 1-6). Op dit moment ben ik nog de reling aan het schilderen in de kleur wit (Vallejo Model Color 70.951 White) (foto 7).

    Foto-1

    Foto-2

    Foto-3

    Foto-4

    Foto-5

    Foto-6

    Foto-7

    P Voogt, MarcT, Stephan Kertész en 4 anderen vinden dit leuk.
  9. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    De stelling (molen) – Deel 10 | Schilderwerk

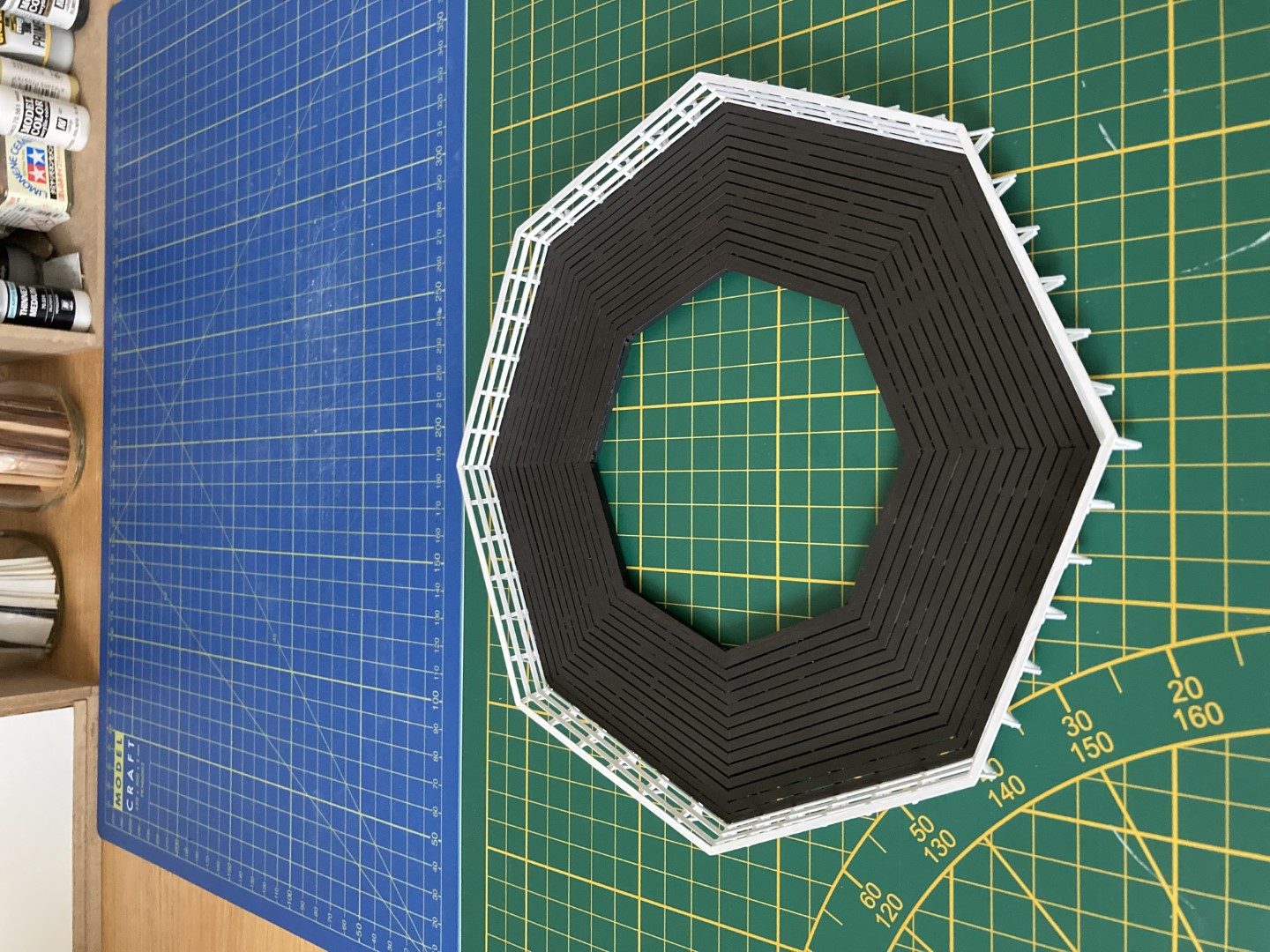

    Het schilderen in (3 lagen) wit van de reling is deze week afgerond en het eindresultaat is hieronder te zien (Foto 1-4). De buitenste balken aan de onderkant zijn niet geschilderd i.v.m. het in een later stadium aanbrengen/bevestigen van de ondersteuningsbalken.

    Foto-1

    Foto-2

    Foto-3

    Foto-4

    P Voogt, Jan Walpot, Herby63 en 3 anderen vinden dit leuk.
  10. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp

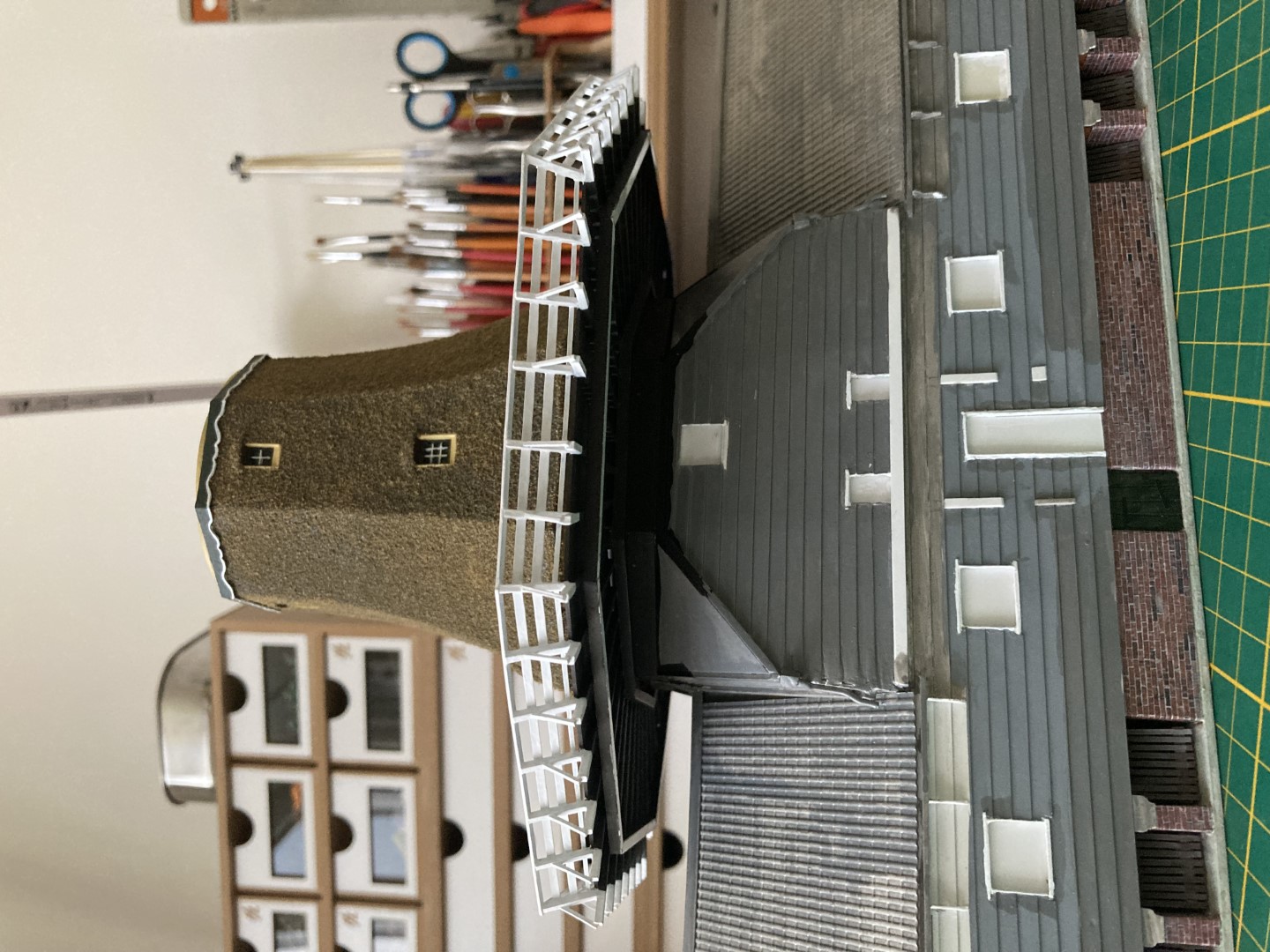

    De kap (molen) – Deel 1

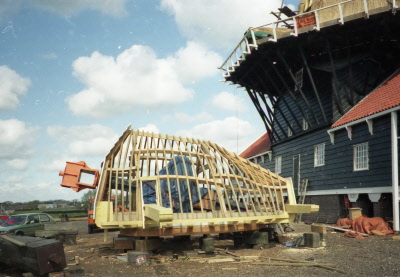

    Na 3 weken schilderwerk weer aan de slag met de bouwwerkzaamheden en wel met de kap van de molen. Bij deze molen heb ik gelukkig enkele detail foto’s van de bouw (in 1990) van de originele kapconstructie (foto 1).

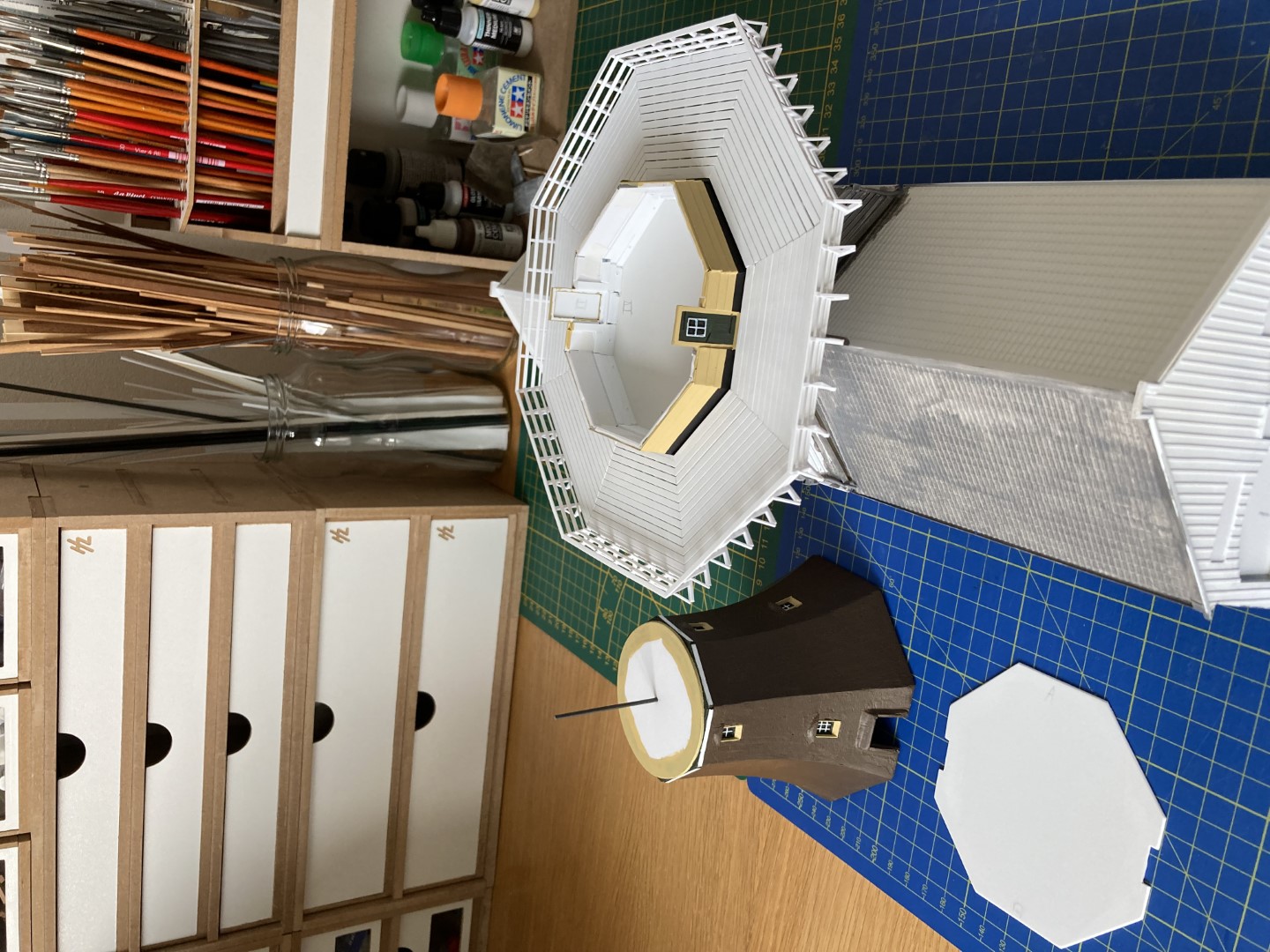

    Bij mijn vorige molen had ik de kap gemaakt uit drie op elkaar gelijmde stukjes balsahout en deze in model gesneden en geschuurd. Voor jullie beeldvorming even de oude kap erbij gepakt. Deze is dus volledig uit hout vervaardigd en alleen aan de voorkant heb ik kunststof plaat verwerkt (foto 2-3). Verder deze oude kap ook nog even op mijn nieuwe molen geplaatst (foto 4-5). Geeft denk ik een goed beeld hoe het er straks uit moet komen te zien. ;)

    Foto-1 (bron: www.AlleMolens.nl - Foto's: ©Izaak J. de Kramer)
    upload_2021-11-6_15-9-11.jpeg upload_2021-11-6_15-9-20.jpeg upload_2021-11-6_15-9-34.jpeg upload_2021-11-6_15-9-45.jpeg

    Foto-2

    Foto-3

    Foto-4

    Foto-5

    P Voogt, Jan Walpot, Prutsertje en 6 anderen vinden dit leuk.
  11. GijsbertTw

    GijsbertTw

    Lid geworden:
    12 dec 2016
    Berichten:
    303
    Locatie:
    Klimmen
    Hi Eugene,
    Wat ben je opgeschoten en wat is het een beauty!

    Ik ben een tijdje afwezig geweest op het forum ivm opa worden, huisonderhoud en het ontdekken van het houtsnijden... en natuurlijk speelgoedjes maken voor het eerste kleinkind.
    Mijn Vliegermolen zal nog even moeten wachten, mede omdat ik niet graag reis vanuit Limburg om in Voorburg fotootjes te maken en me toch ook kostelijk vermaak met wat ik hier allemaal zie.

    Gijsbert

    P Voogt, ozy, Prutsertje en 3 anderen vinden dit leuk.
  12. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Proficiat :)

    MarcT vindt dit leuk.
  13. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    Hi Gijsbert,

    Ik dacht al waar is Gijbert nu gebleven, nou hierbij van harte gefeliciteerd met je opaschap. Ben trouwens benieuwd naar je houtsnijwerken. Mocht je nog foto’s nodig hebben van de Vliegermolen, dan kan ik die voor je maken en naar je opsturen of delen via OneDrive. Ook voor mij een mooie gelegenheid om die molen een keer van dichtbij te zien. ;)

    MarcT vindt dit leuk.
  14. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp

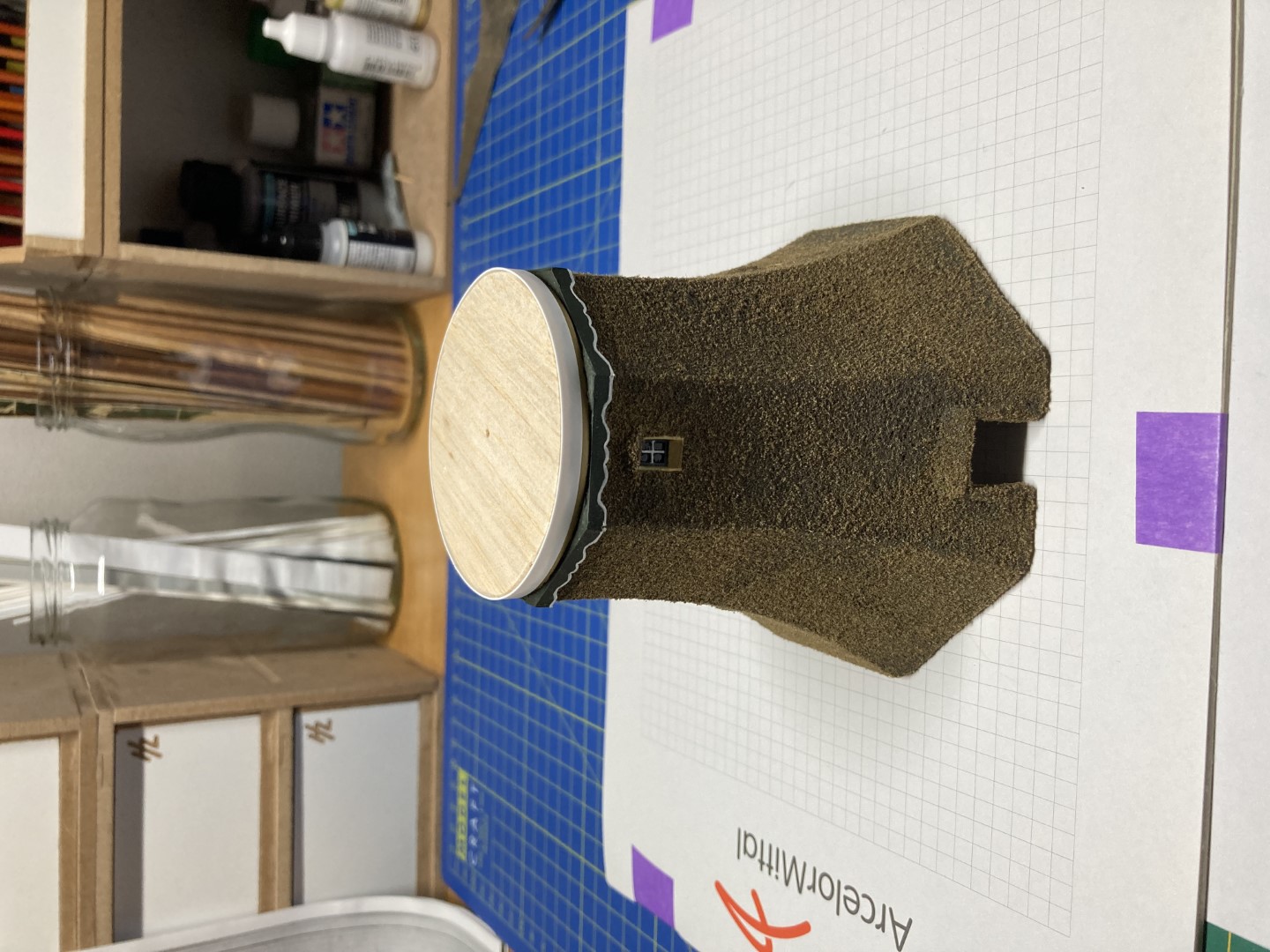

    De kap (molen) – Deel 2

    Ik hoop dat ik geen verwarring heb veroorzaakt met mijn vorige post (#70), want de kap (+wieken) voor deze molen moet ik nog maken. ;)

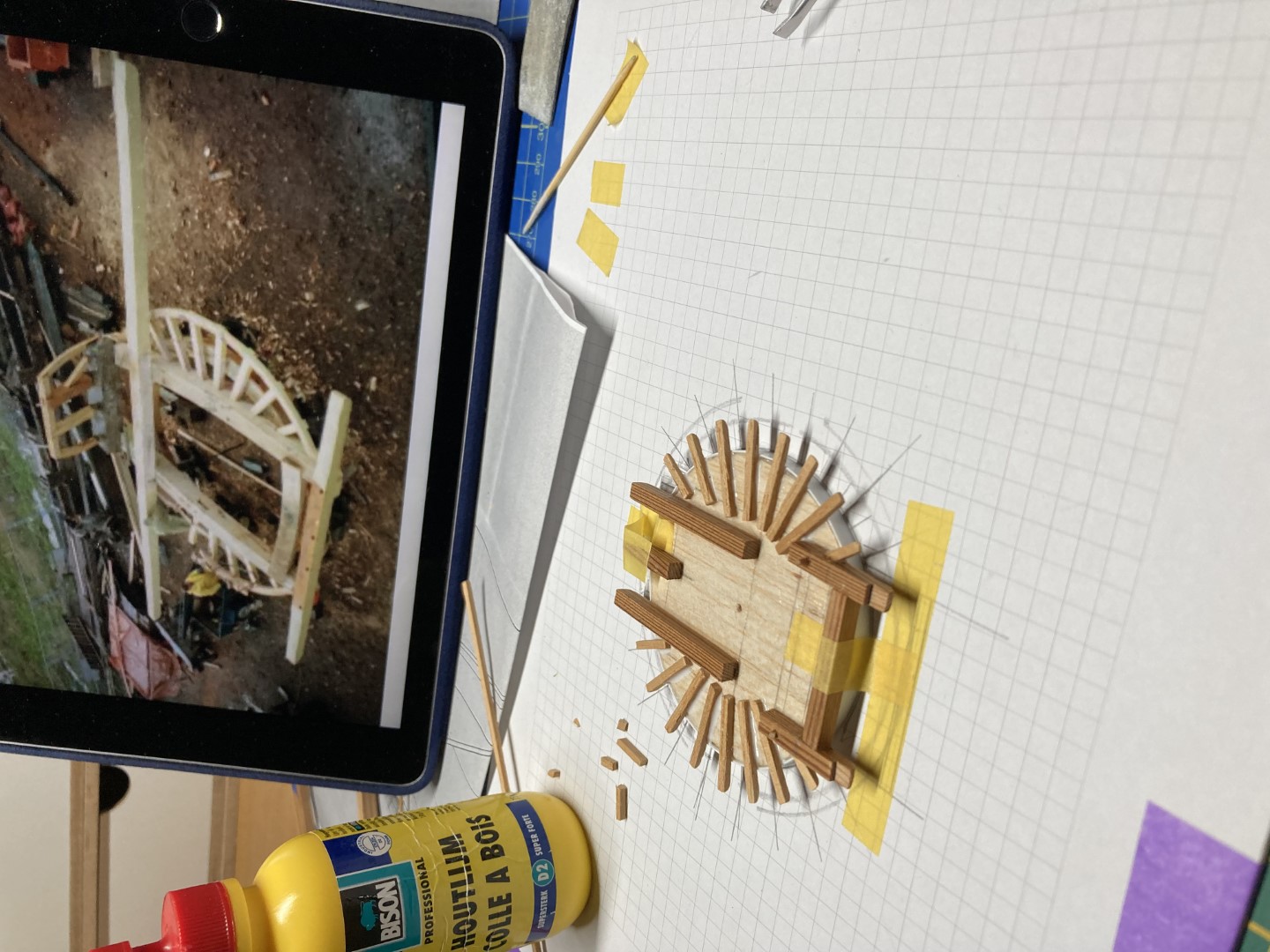

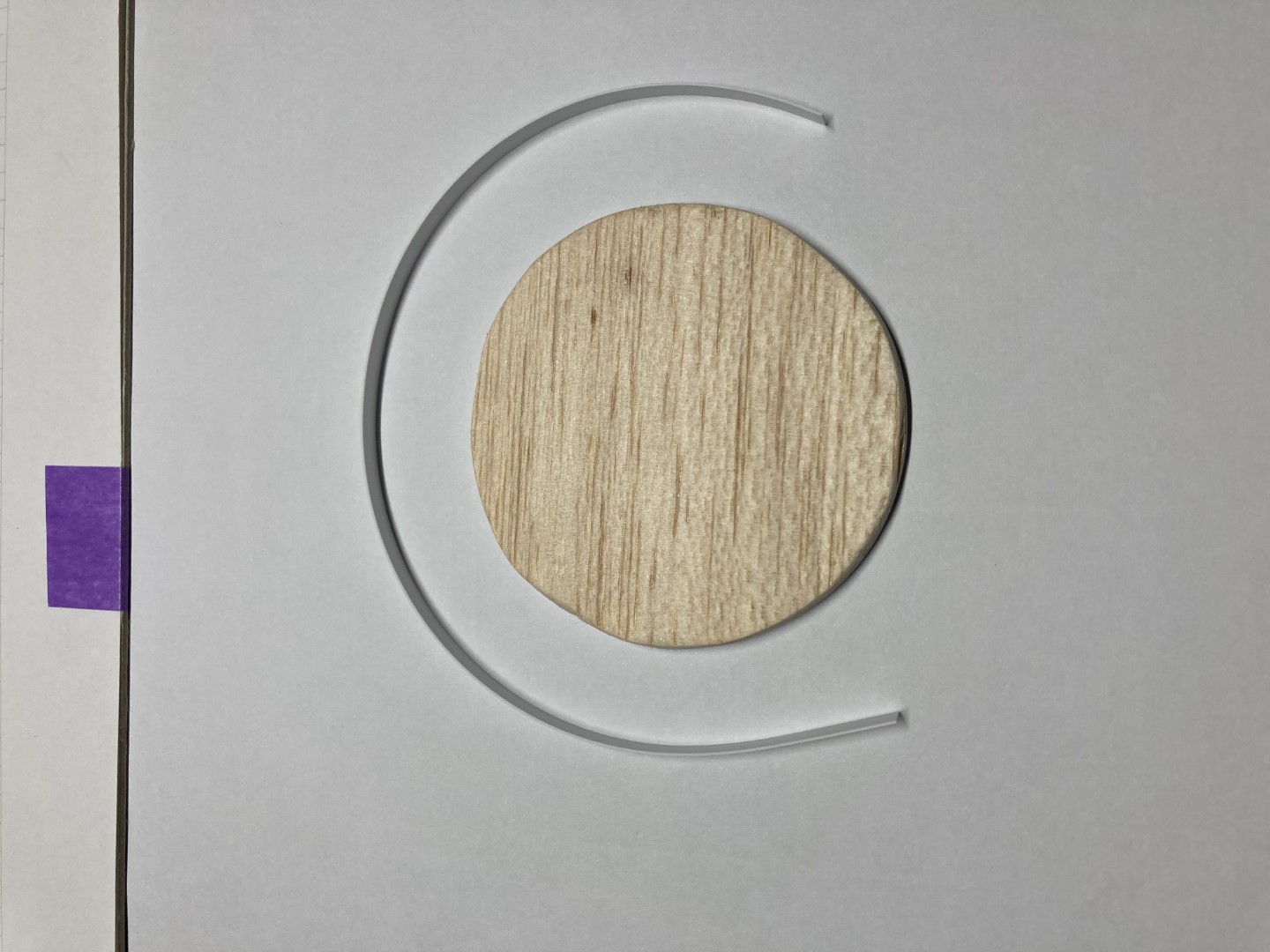

    Ik heb de kruiring, die ik al had gemaakt (van 1mm kunststofplaat) nogmaals met 1mm kunststofplaat dikker gemaakt en daarop heb ik 2mm balsahout gelijmd met langzaam drogende secondelijm (Colle 21) (foto-1). Rond de kruiring heb ik vervolgens als afwerking een kunststof profiel (Evergreen no. 117 - 0,38x4mm) aangebracht (foto 2-3). Door hier balsahout te gebruiken kan ik voor de afwisseling en ook voor het gemak met houtprofielen en houtlijm gaan werken. Bijna alles van het binnenwerk ga je later niet meer zien, maar ik probeer wel zoveel als mogelijk (op deze schaal) de oorspronkelijke constructie te volgen. De balken zijn van 4mm houtprofiel (foto 4-8) en de steunen (nog niet vastgelijmd) van 2mm houtprofiel (foto 9-10). Tot de volgende post.

    Foto-1

    Foto-2

    Foto-3

    Foto-4

    Foto-5

    Foto-6

    Foto-7

    Foto-8

    Foto-9

    Foto-10

    Stephan Kertész, P Voogt, ozy en 5 anderen vinden dit leuk.
  15. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp

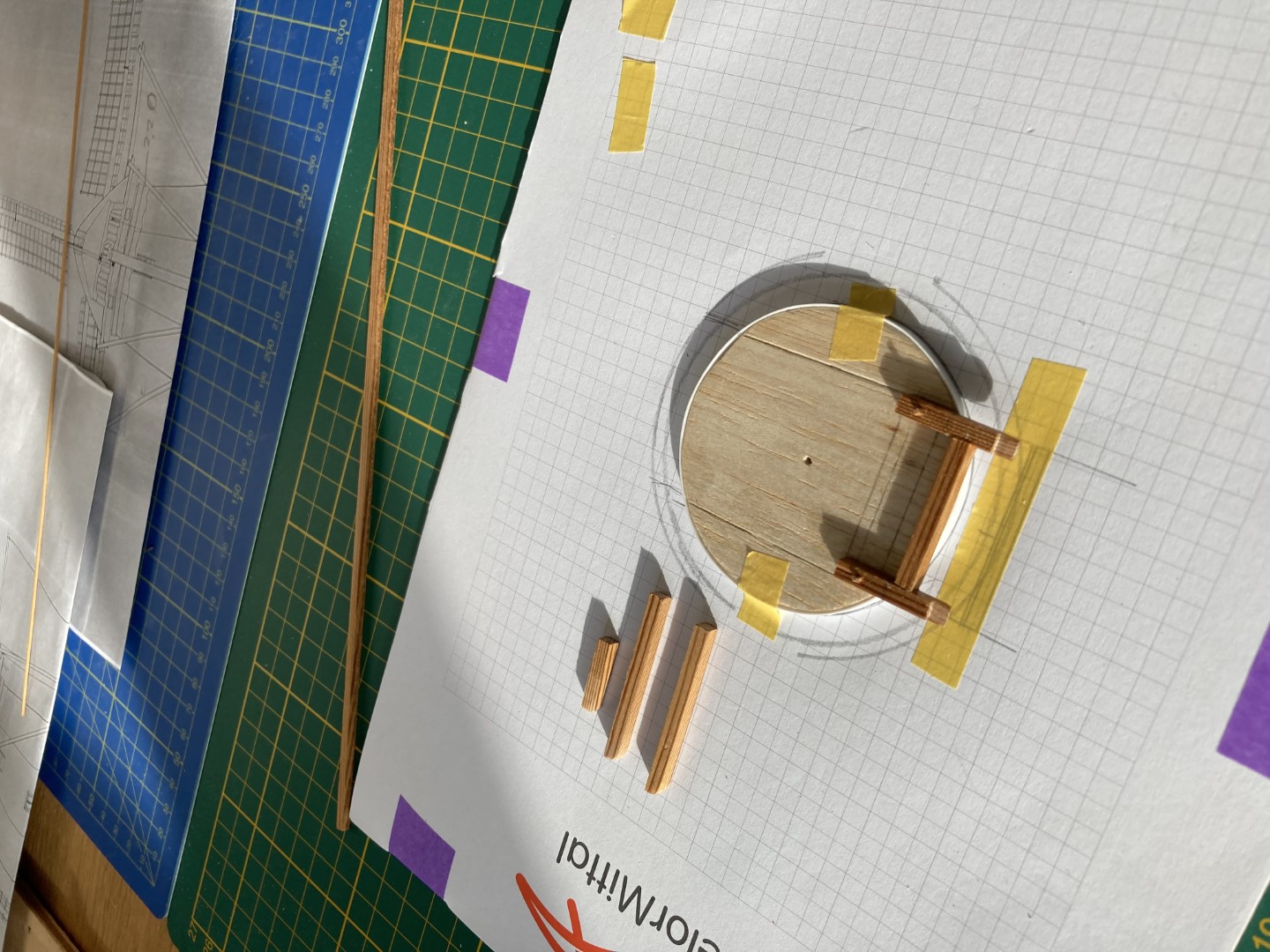

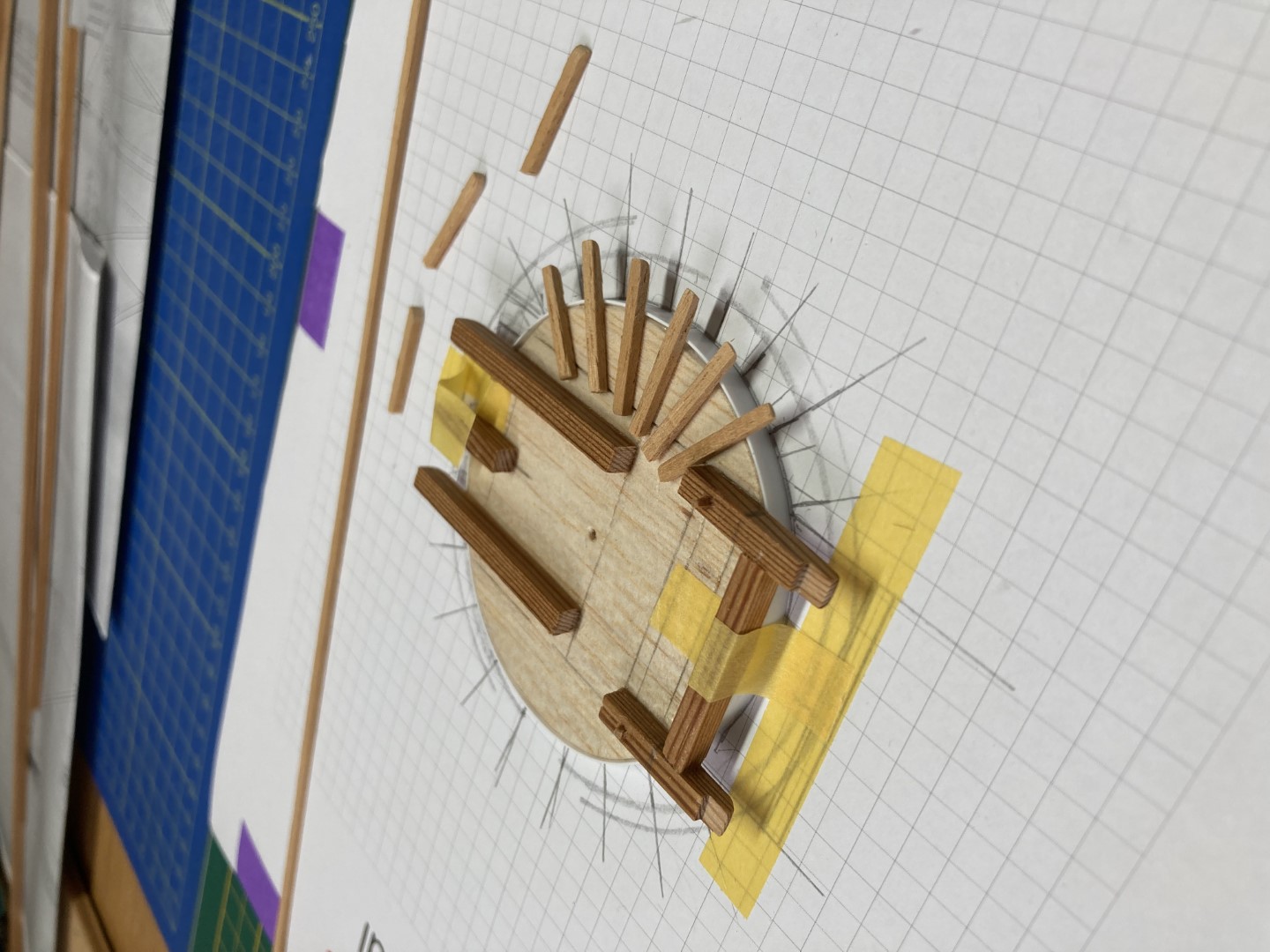

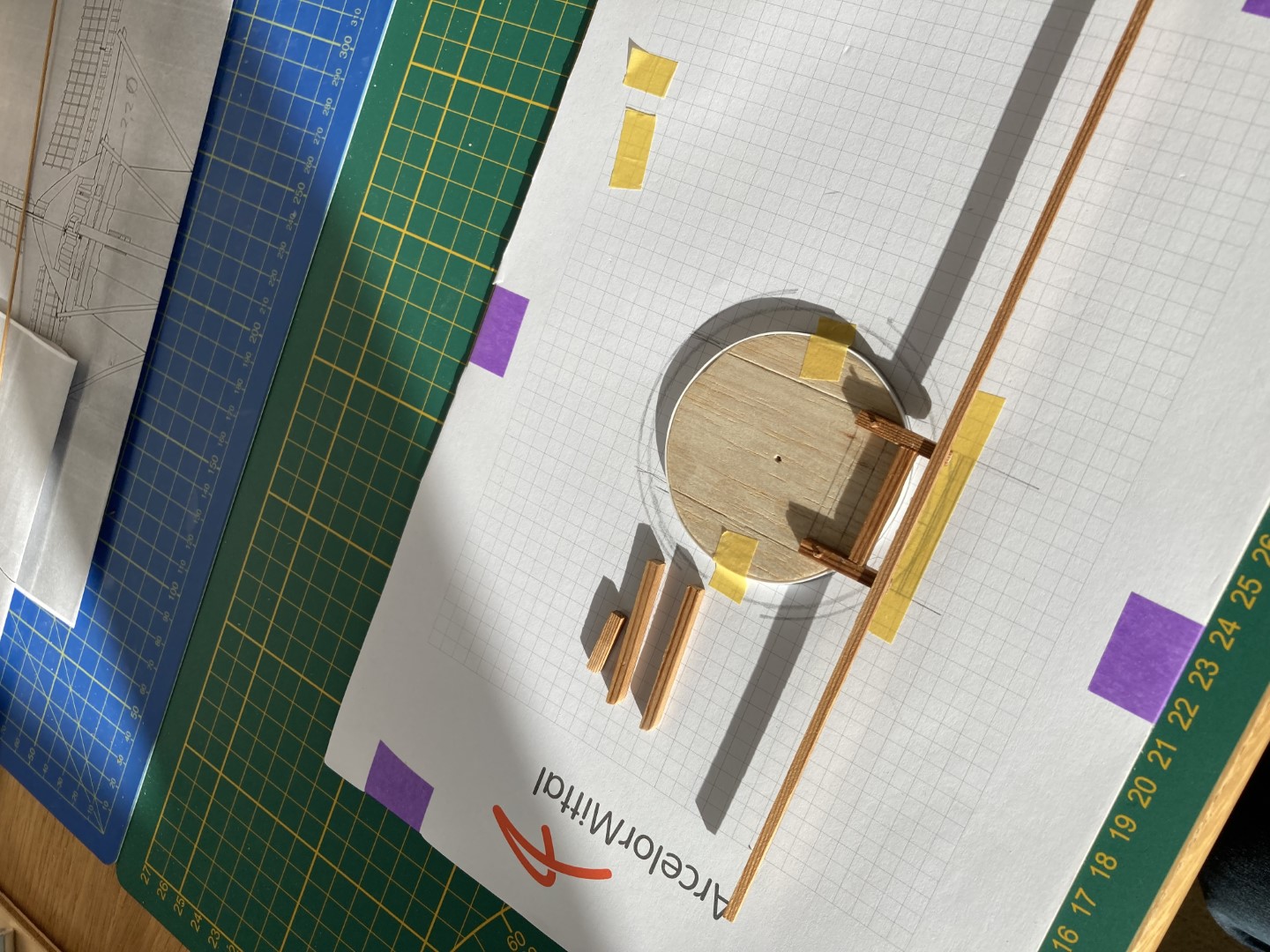

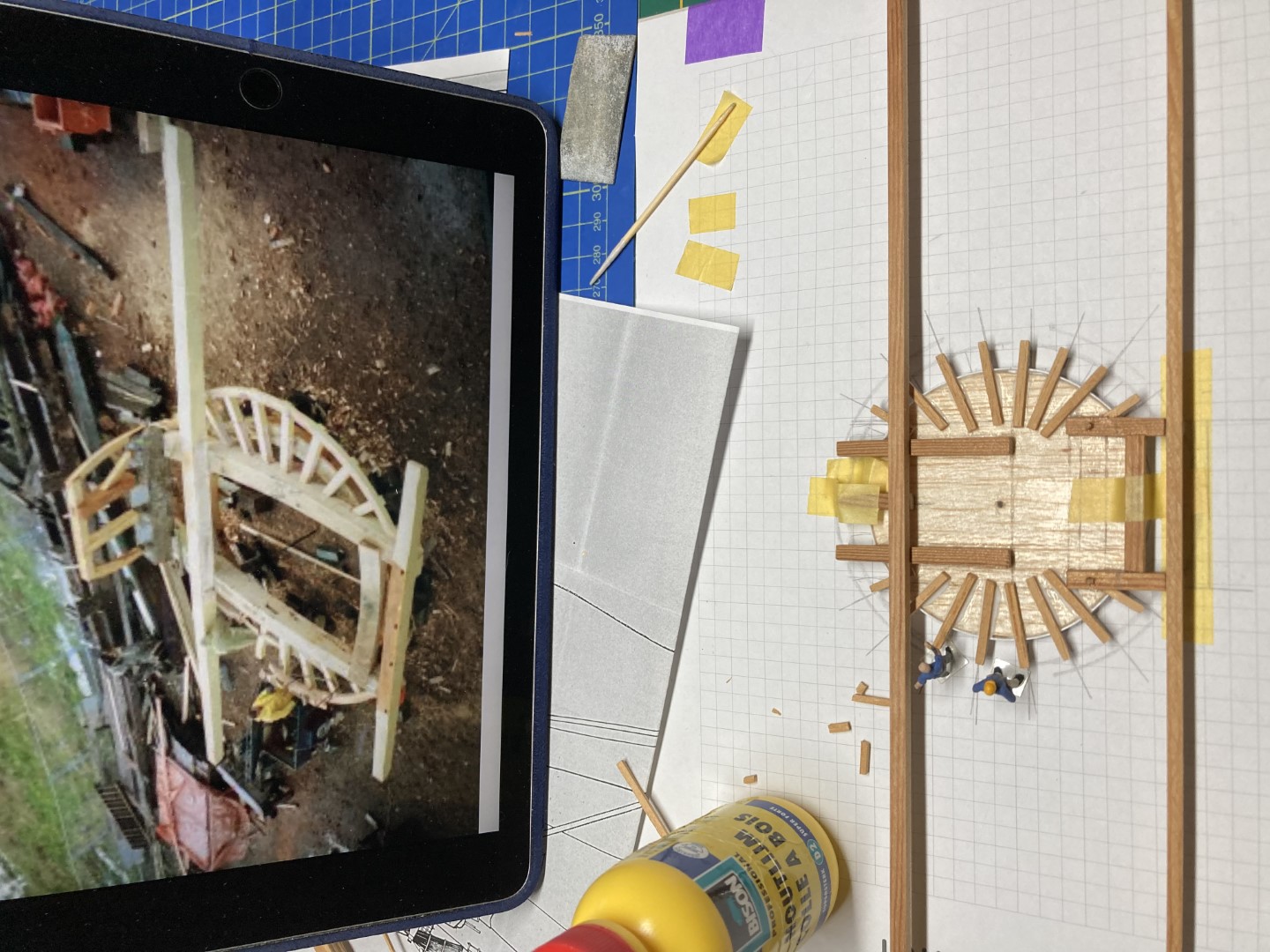

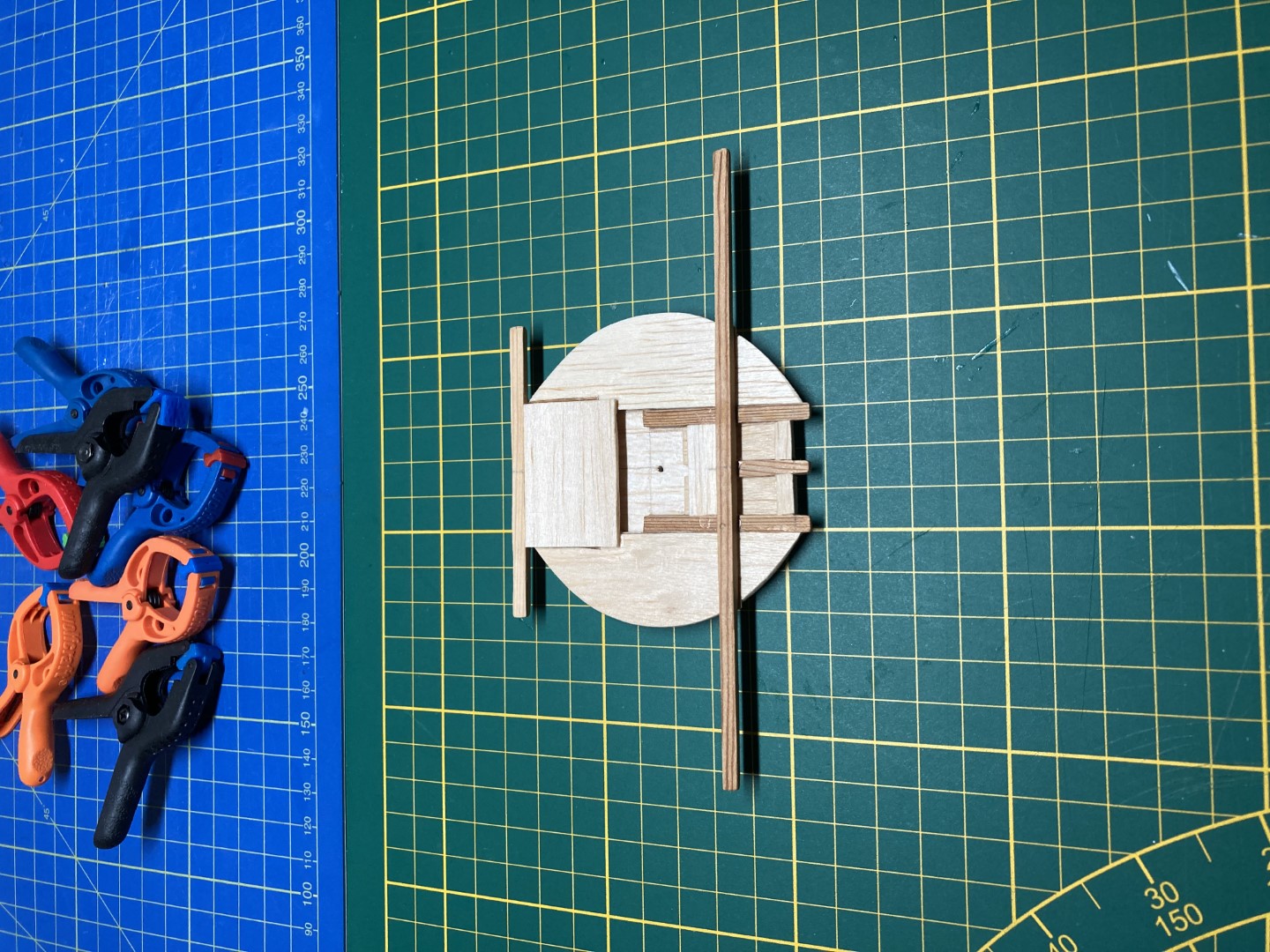

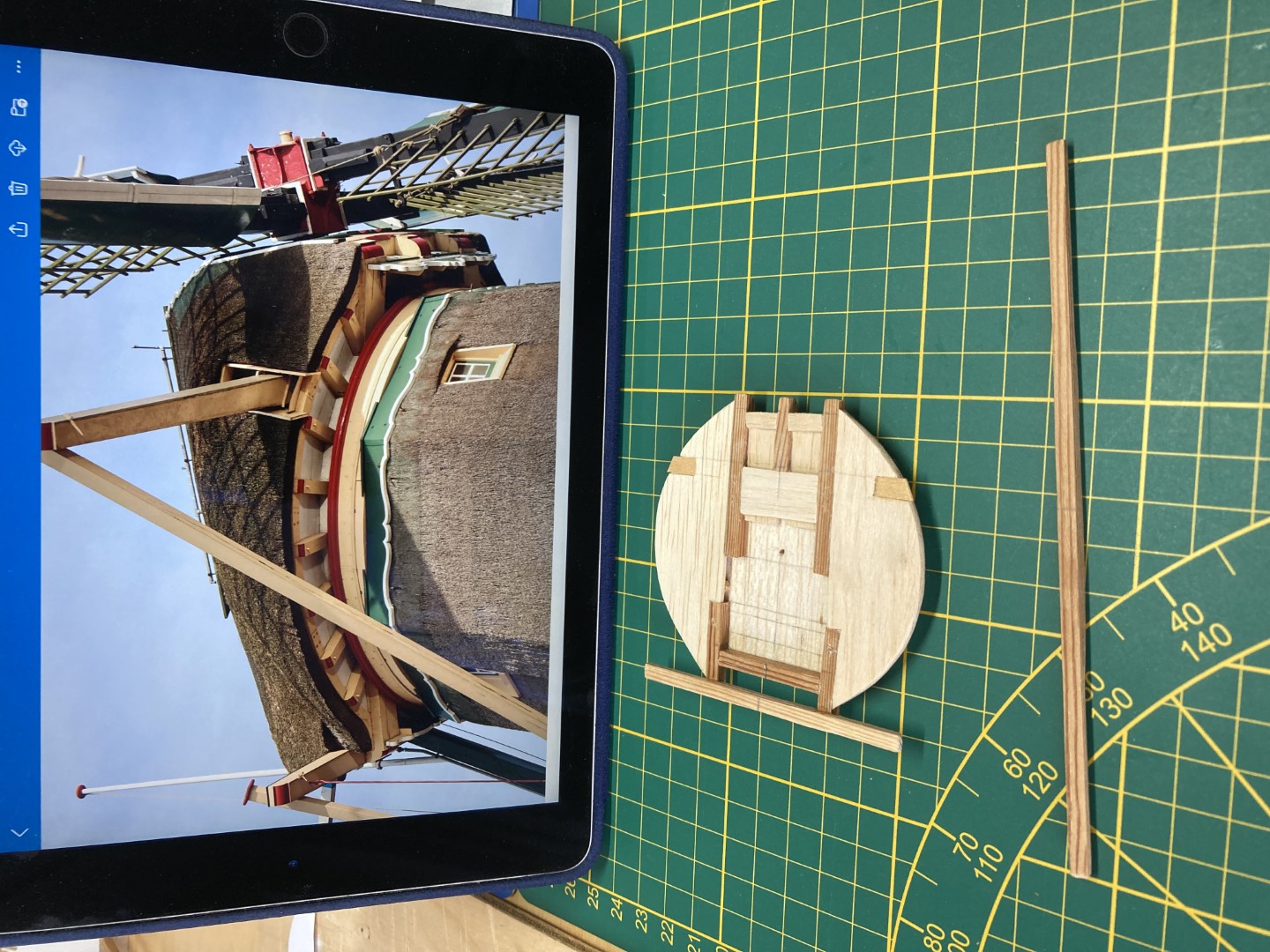

    De kap (molen) – Deel 3

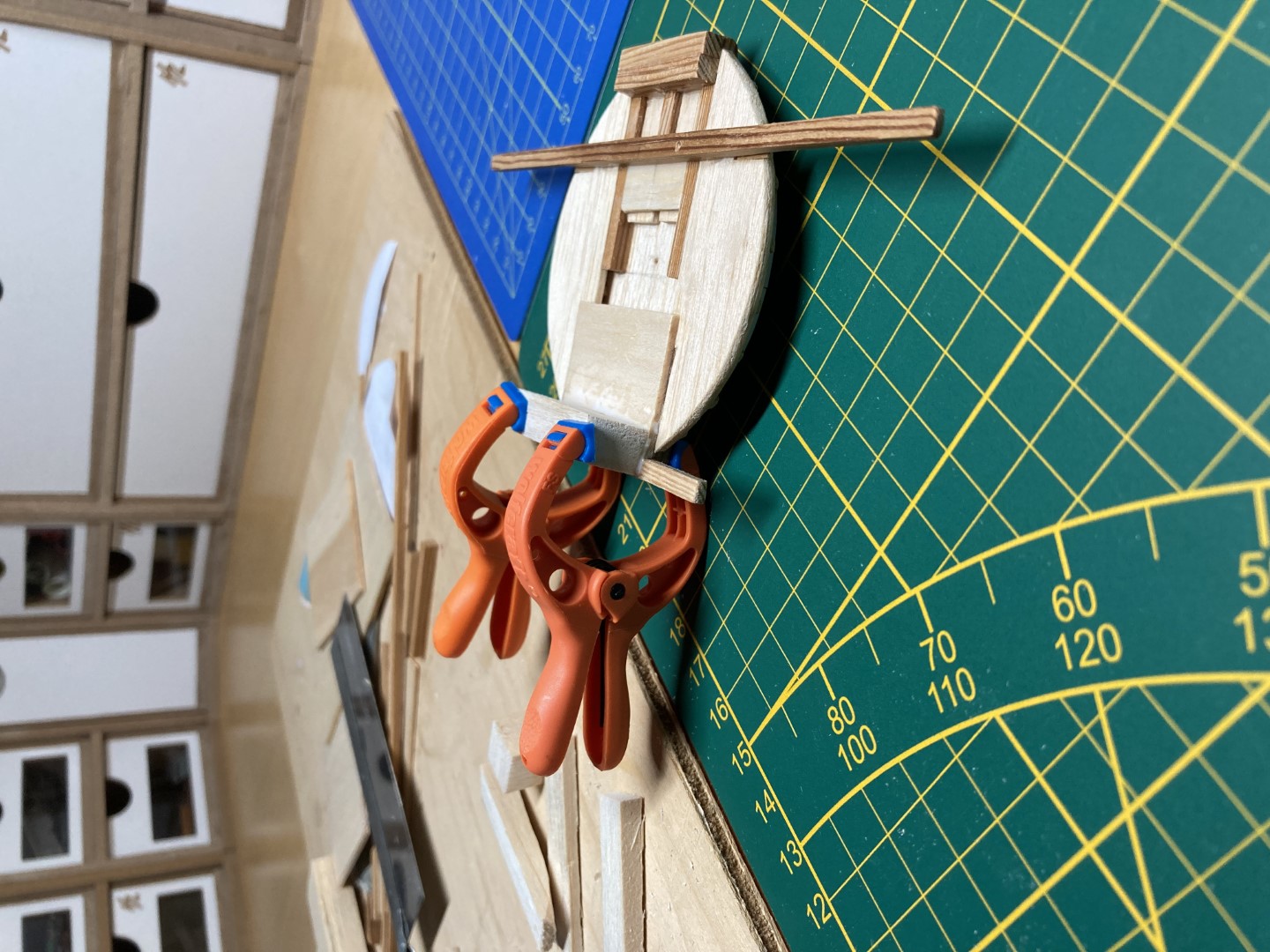

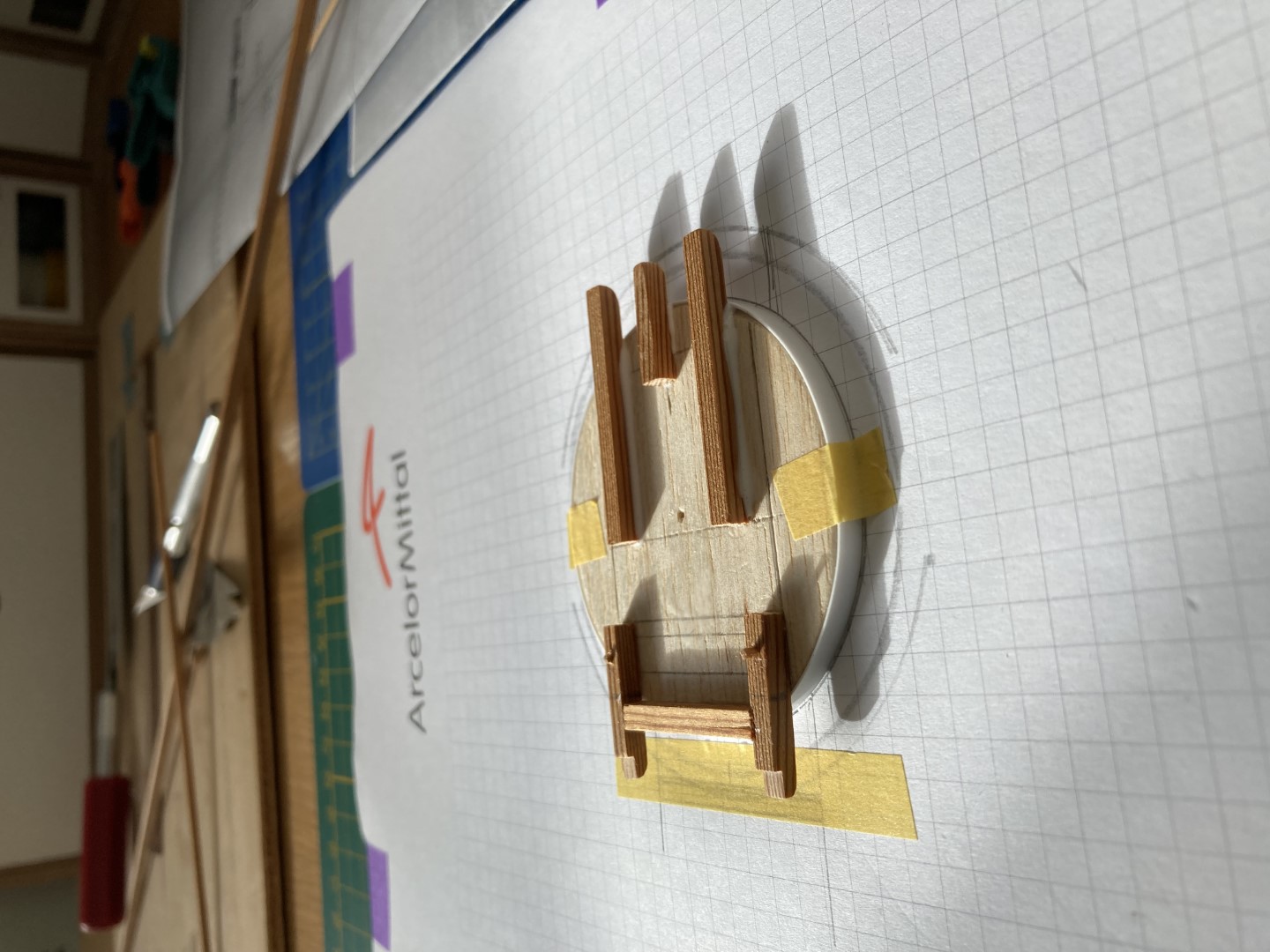

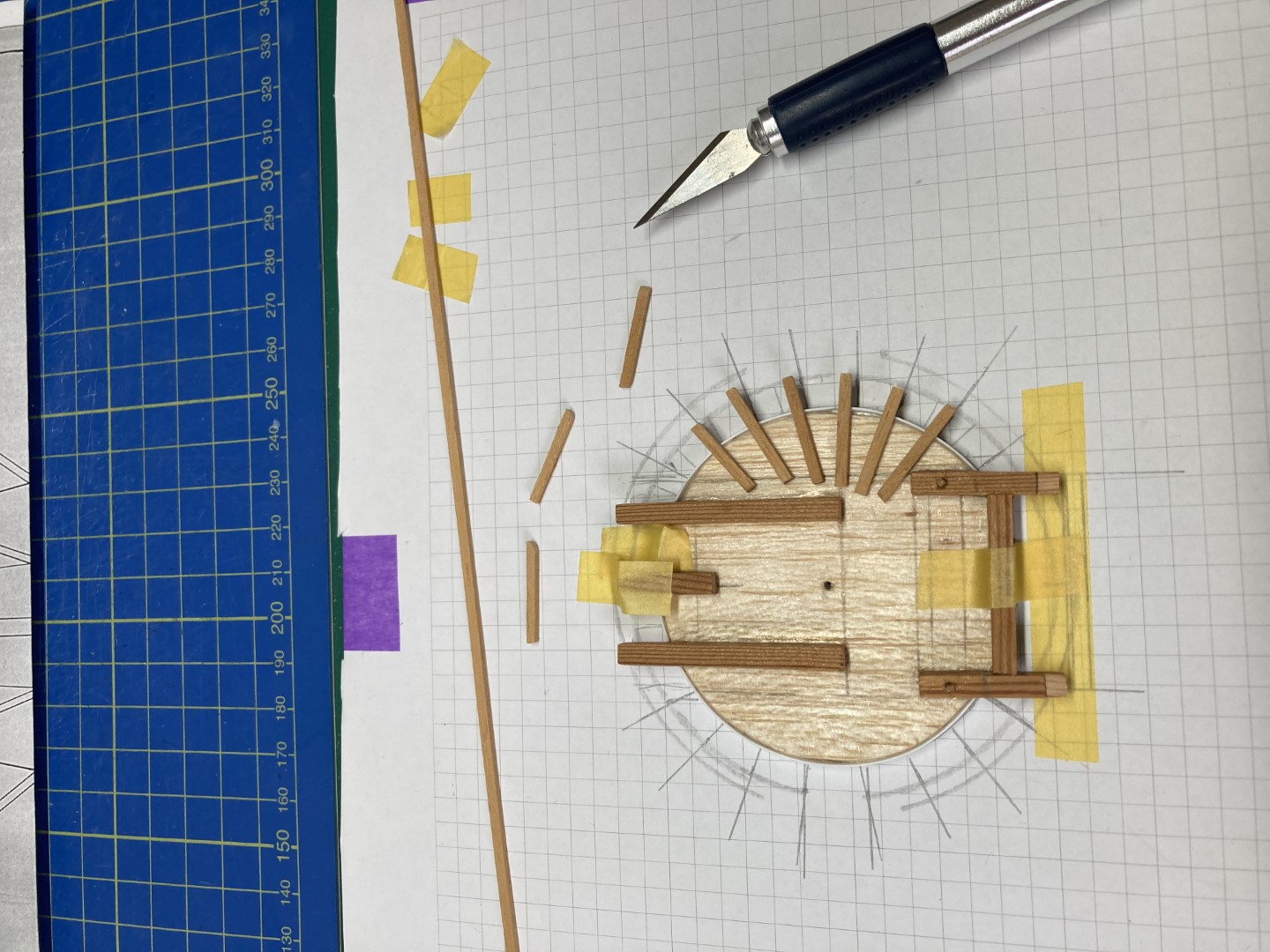

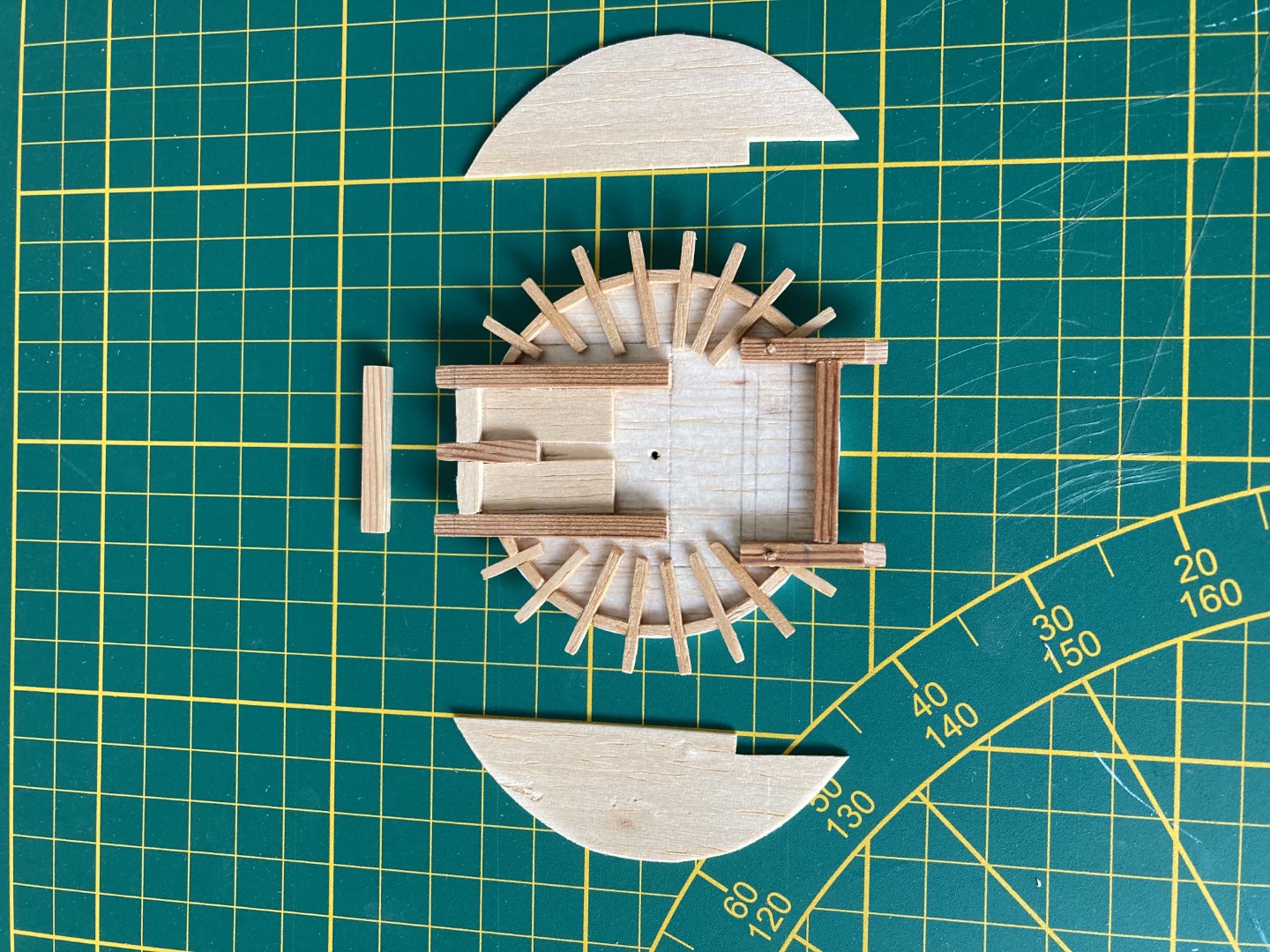

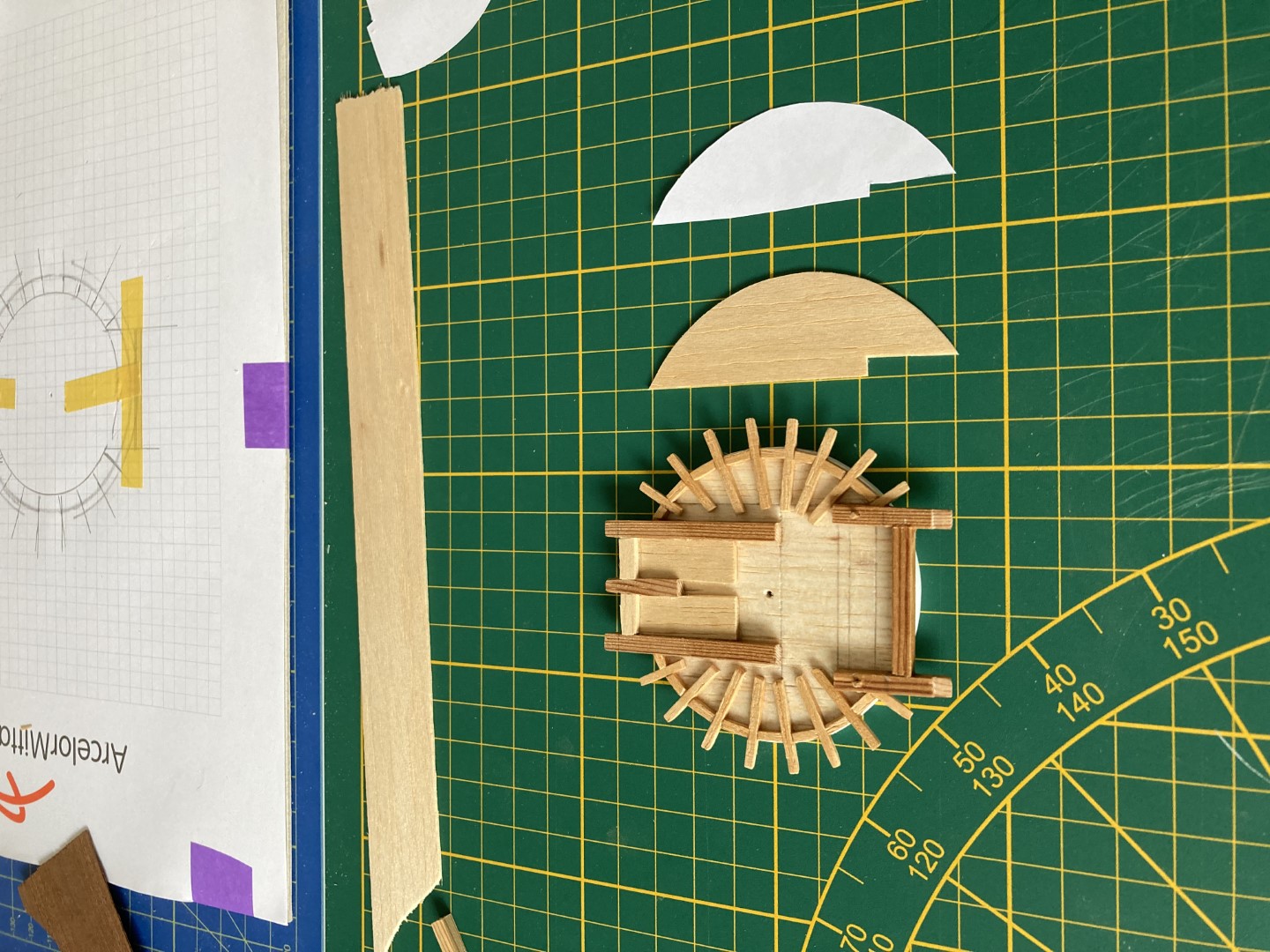

    Weer met houtprofiel, balsahout en houtlijm aan de slag voor de verdere bouw van de kap. De foto’s vertellen het verhaal. :)

    Foto-1

    Foto-2

    Foto-3

    Foto-4

    Foto-5

    Foto-6

    Foto-7

    Foto-8

    Foto-9

  16. Mugen MRX-3

    Mugen MRX-3

    Lid geworden:
    21 jan 2004
    Berichten:
    3.100
    Locatie:
    Thuis
    Prachtig :thumbsup:

    MarcT en EUSIV vinden dit leuk.
  17. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Hoi Eugene. Ik was al een tijdje niet meer op bezoek geweest :rolleyes:
    Je hebt prachtige vorderingen gemaakt. Mooie herkenbare specifieke details. Je rietdek ziet er ook heel realistisch uit. Top!
    Gr. Peter

    MarcT en EUSIV vinden dit leuk.
  18. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp
    Hi Peter, dank voor je bericht (en leukjes). De uitdaging en plezier van het bouwen zit wat mij betreft naast natuurlijk het bouwen zelf in de detaillering. Het helemaal perfect krijgen is lastig, maar oefening baart (bouw)kunst.

    MarcT en P Voogt vinden dit leuk.
  19. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    En voor mij een deja-vu: ben al de balken in je kap aan het benoemen: windpeluw, zonnestralen, roosterhouten, voeghouten, lange en korte spruit ……..
    Gr. Peter

    MarcT, Herby63 en EUSIV vinden dit leuk.
  20. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    247
    Locatie:
    Nootdorp

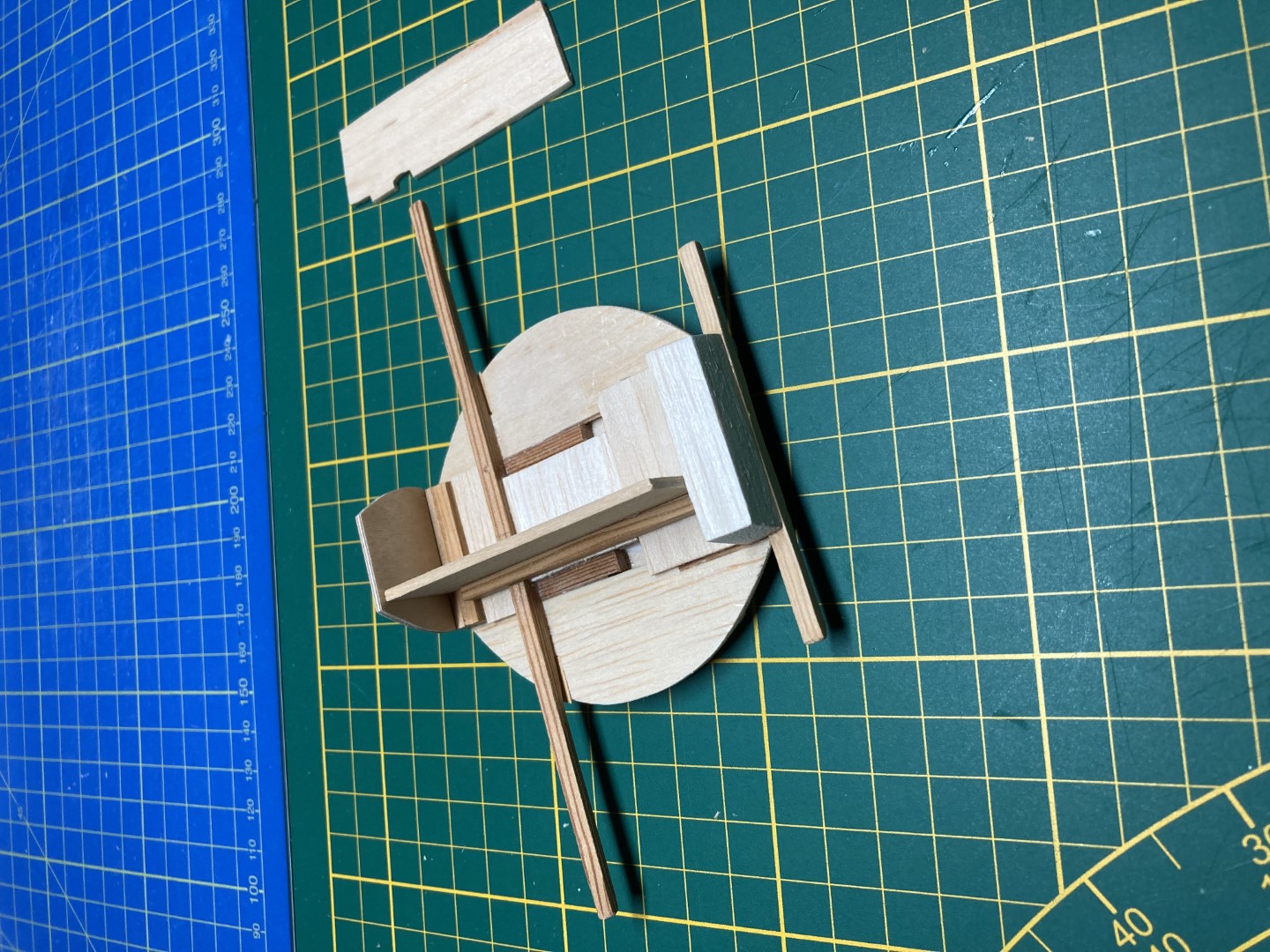

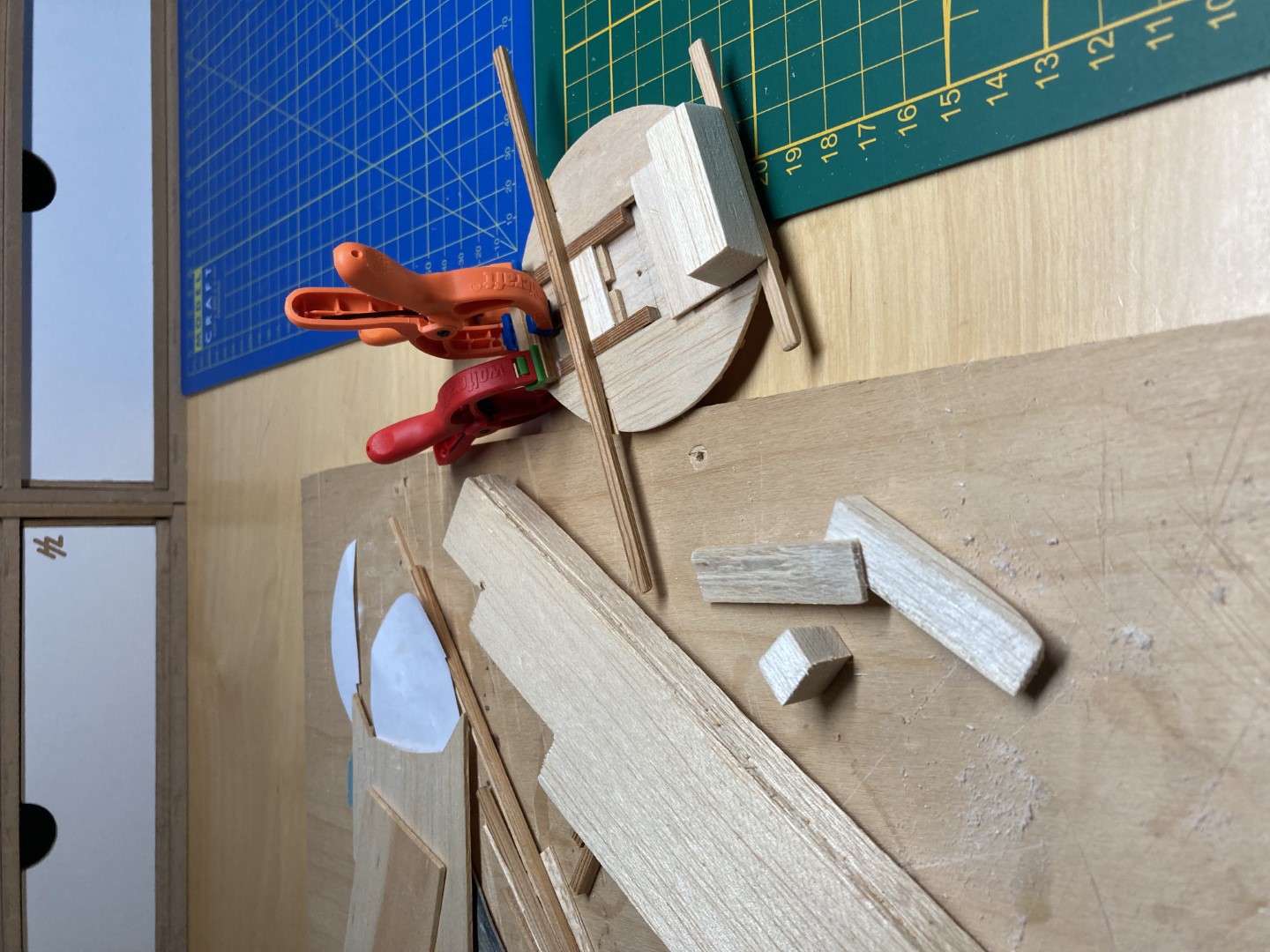

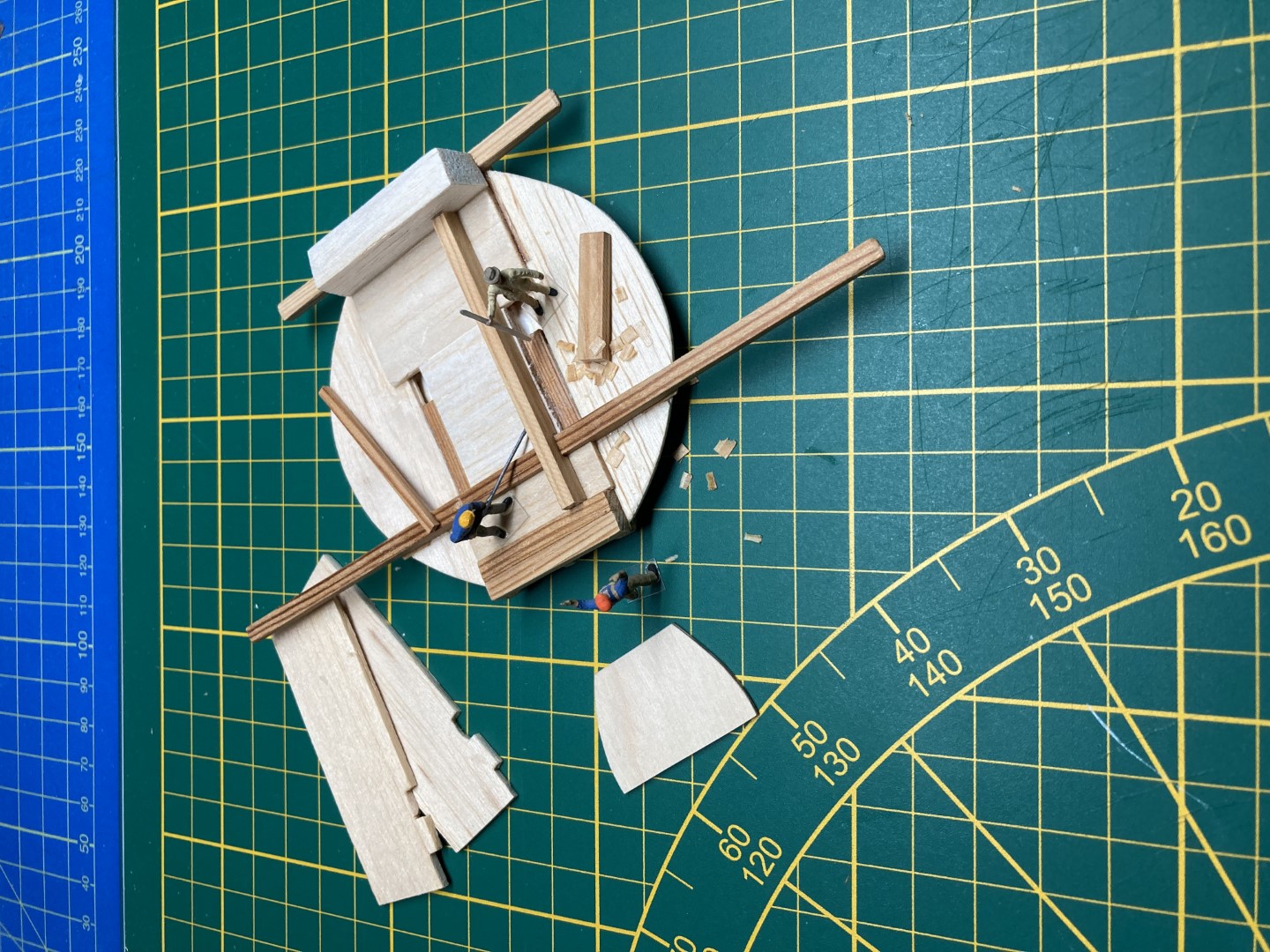

    De kap (molen) – Deel 4

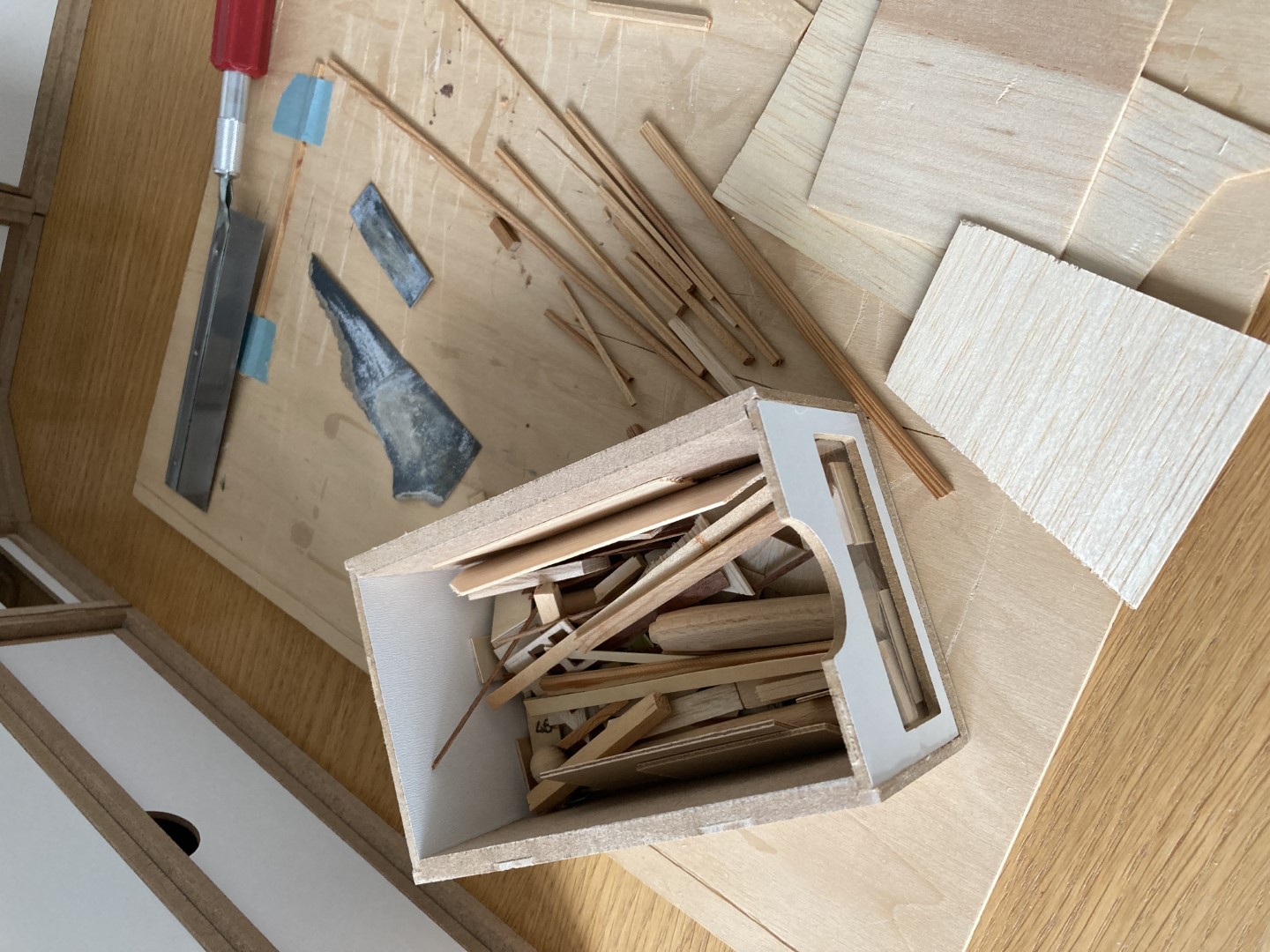

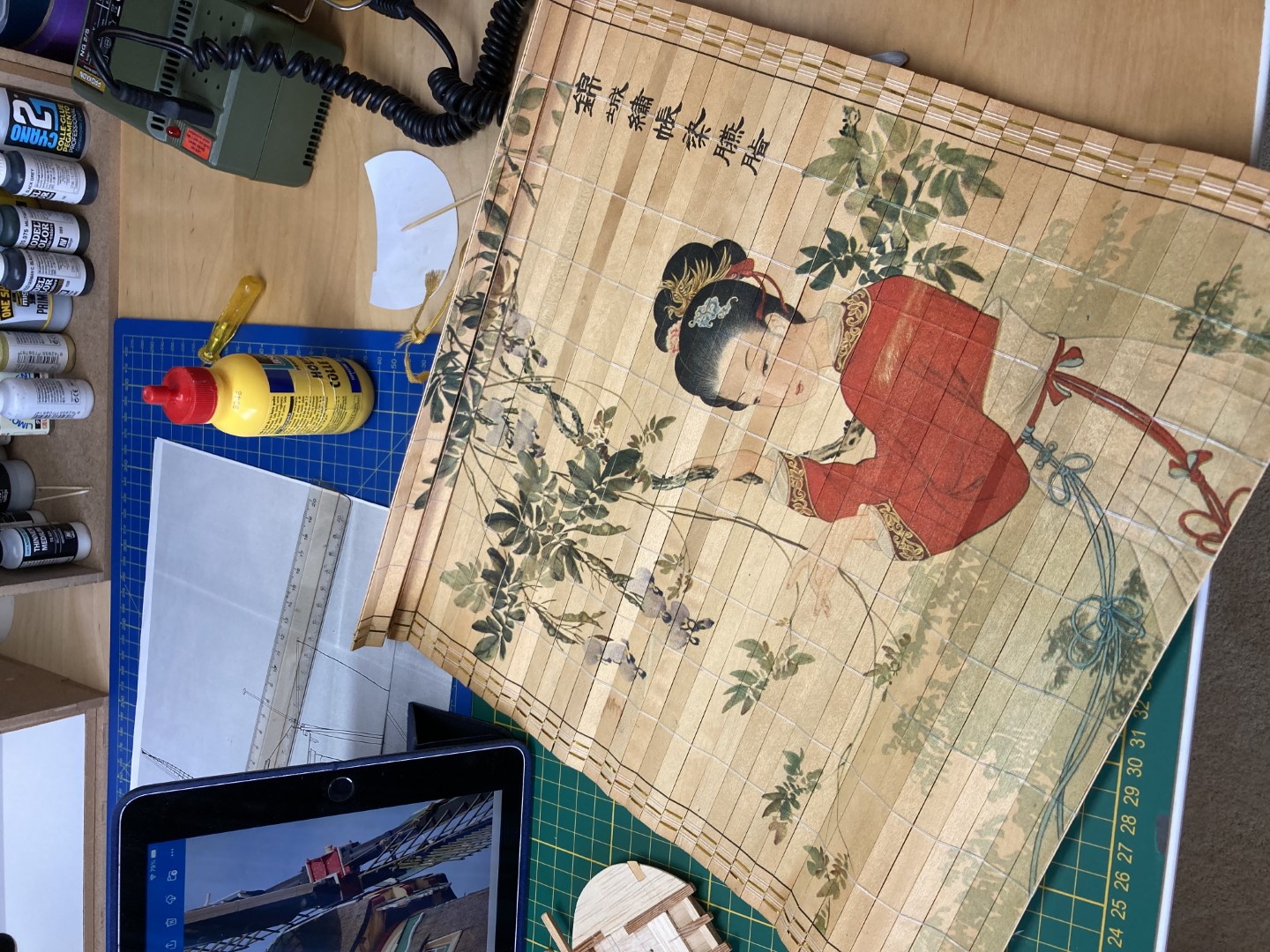

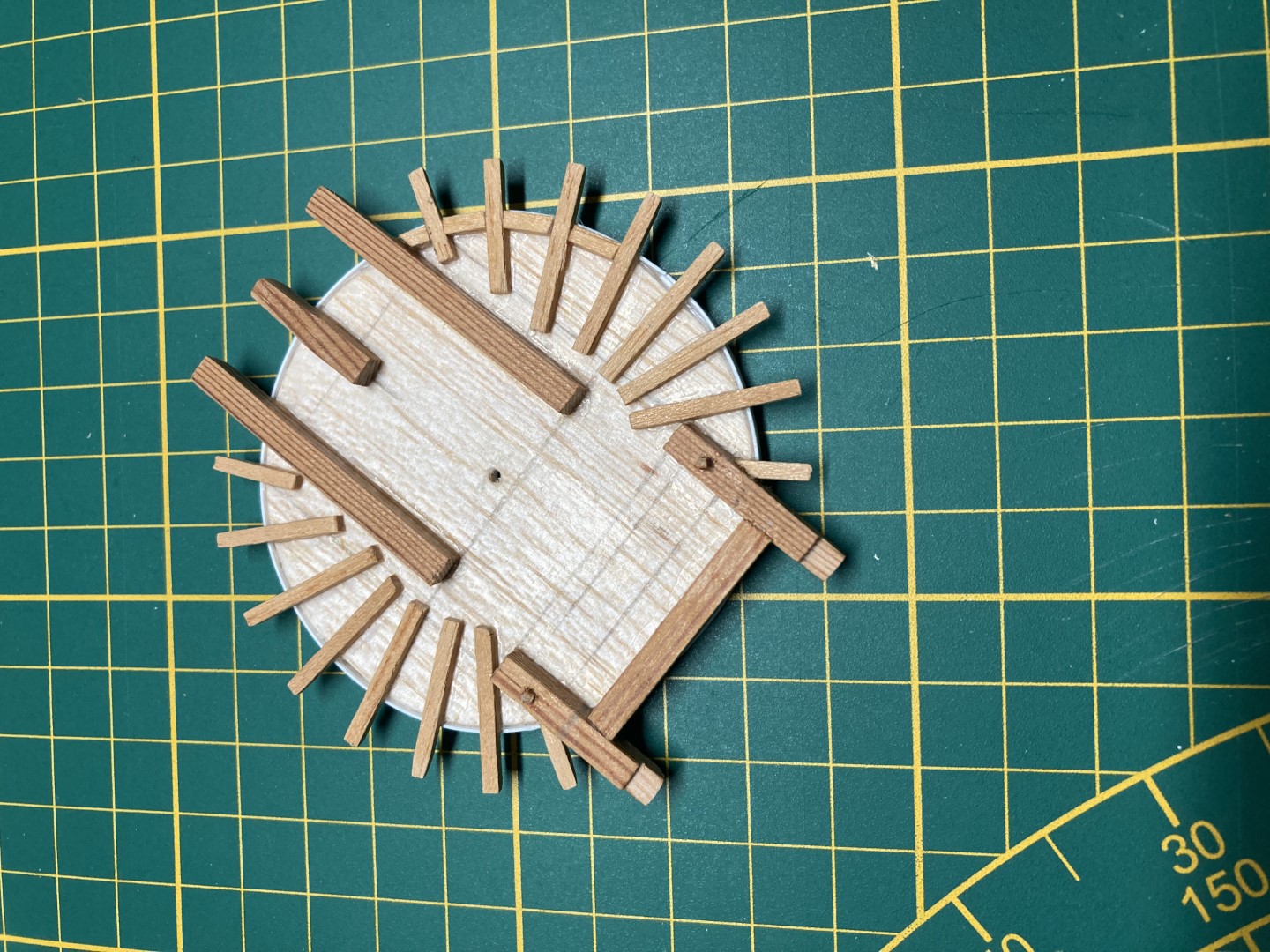

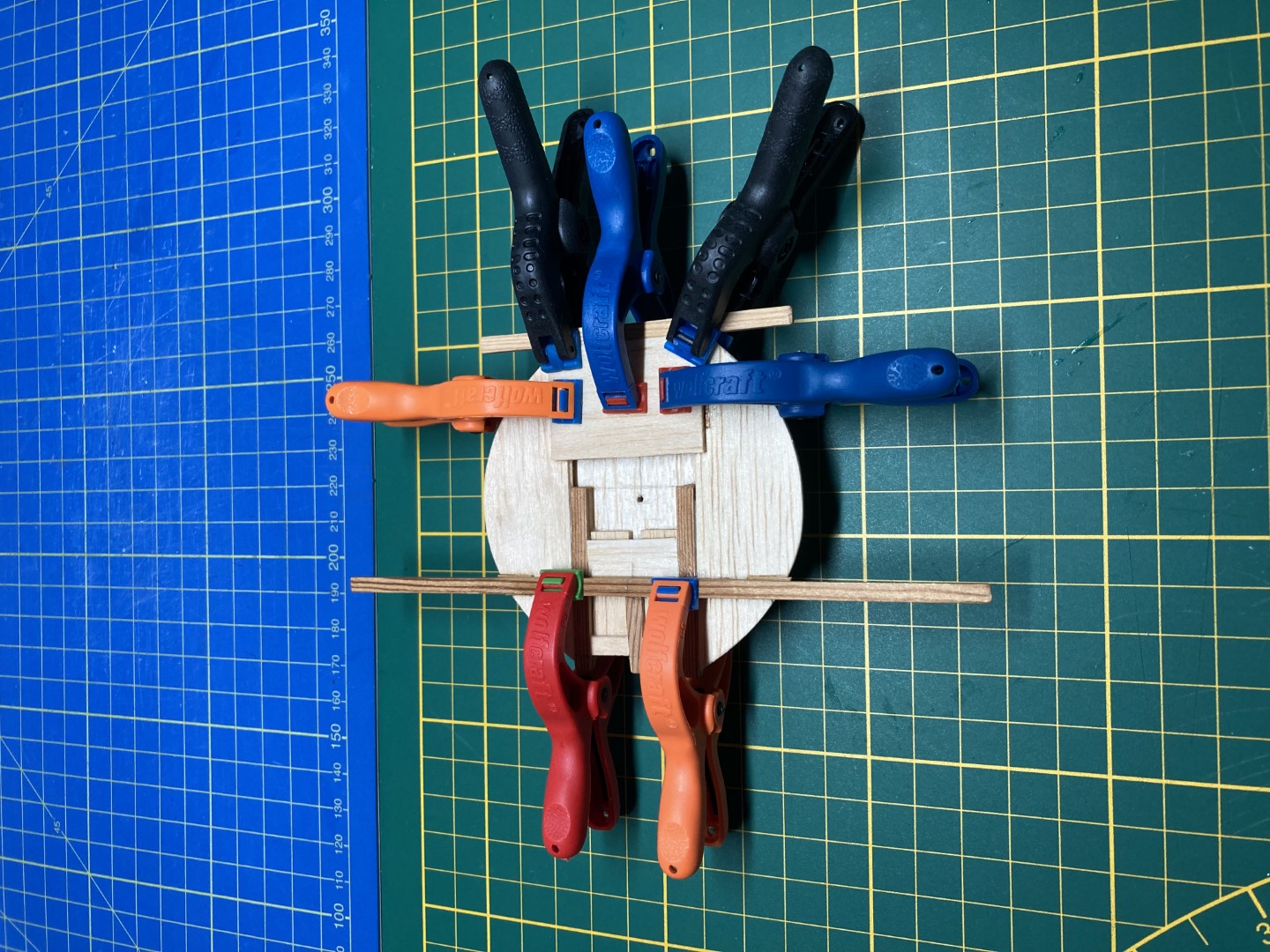

    Verder knutselen met houtprofiel en balsahout aan de kap, die steeds meer vorm gaat krijgen (foto 1-8). Soms kom je ook nog wat "houtprofiel" tegen waarvan je dan denkt; wat is dat en hoe ben ik daar ooit aangekomen. Dus even graven in de dozen met restanten (balsa)hout en voilà de bron van in dit geval het bamboe profiel is dan gevonden (foto 9-10). Mogelijk ooit relatiegeschenken geweest van een Aziatisch restaurant… ;)

    Foto-1

    Foto-2

    Foto-3

    Foto-4

    Foto-5

    Foto-6

    Foto-7

    Foto-8

    Foto-9

    Foto-10

    ozy, Stephan Kertész, MarcT en 3 anderen vinden dit leuk.
