    Nou, je heb twee platen liggen. Ik zou denken dat je maar één plaat nodig zou hebben, waar je dan een gat in zaagt, waar dan de vleugel voor de helft in zakt. Jij hebt misschien een ander plan met twee platen?

    Hey, dat is handig! Weer iets geleerd!




    .

  2. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    9.101
    Locatie:
    Uithoorn
    Ahhhh,
    Nee, jij denkt dat ik al aan het afmallen ga.
    Dan zaag je inderdaad de omtrek uit en laat je het object er half in wegzakken.
    Nee, dat komt veel later.
    Ik ben nu nog het oermodel aan het maken.
    Dus de moedervleugel.

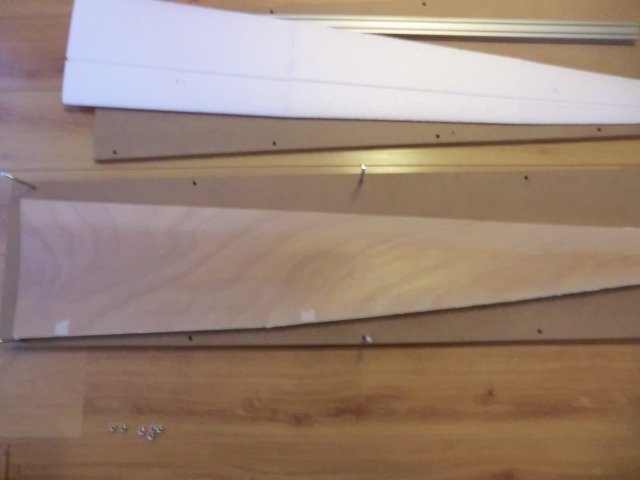

    De schuimkernen moeten beplankt worden en dat doe ik met dat triplex dat hierboven op maat gesneden is.
    Die 2 MDF platen gebruik ik als pers, om de kern en beplanking te dwingen goed op elkaar te plakken.

    Het geheel ligt nu te drogen.
    Eerst de bovenschaal op de plank gelegd en daar de bovenbeplanking in.

    Aan de voorlijst heb ik de beplanking met schilderstape aan de kern gefixeerd zodat dat niet kan verschuiven.

    Toen de Action textiellijm dun aangebracht op de beplanking en licht verdund met een nat sponsje ook op het schuim.
    De kern op het hout gelegd en toen de onderschaal er overheen.
    Aan de zijkant van de vleugel heb ik voor het snijden strepen gezet zodat ik het altijd uit kan lijnen.
    Toen de hele set goed lag de bovenkant van de pers erop en het geheel aanschroeven.

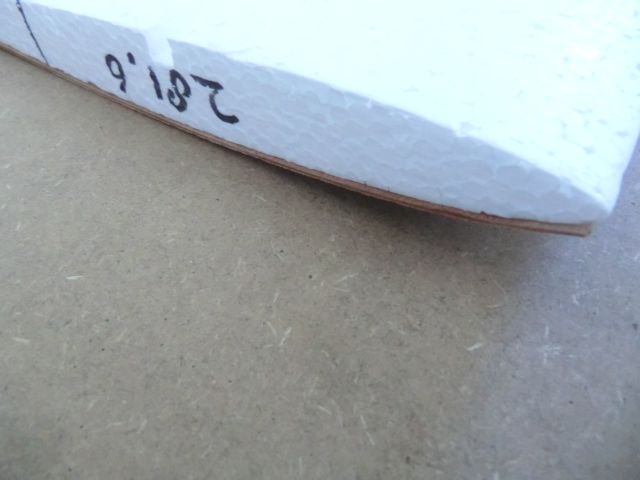

    Aan de zijkant ziet het er dus zo uit.
    Je ziet de uitlijningstreepjes staan.
    Van onder naar boven
    MDF plaat, bovenschaal, okoume triplex, kern, bovenschaal, MDF plaat.

    En nu wachten... misschien dat ik hem er vanavond uit kan halen.

    GJ

    H.B.Busking, Hans V en Arnold 85 vinden dit leuk.
  3. TheNorb

    TheNorb verslagschrijvers

    Lid geworden:
    25 aug 2010
    Berichten:
    689
    Locatie:
    Borne
    Ik snap het.... :hammer:

    Succes!

    :beer:

    Norbert




    .

  4. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    9.101
    Locatie:
    Uithoorn
    Norbert, jij bent ook nogal van de knutsel en epoxy.
    Ik heb nog een ontwerp voor een vliegende plank liggen, 140cm span.
    Interesse?
    Rompje moet je er zelf bij bedenken.
    Hij moet gesneden worden uit XPS want er moet wat geschuurd worden aan de voorlijst.

  5. TheNorb

    TheNorb verslagschrijvers

    Lid geworden:
    25 aug 2010
    Berichten:
    689
    Locatie:
    Borne
    Dank je wel voor het mooie aanbod, maar ik heb helaas geen tijd meer over... :frustie: Nu liggen er nog twee op de bouwplank en daarna nog drie bouwdozen die ook nog liggen te wachten....

    :beer:

    Norbert




    ...

    Arnold 85 vindt dit leuk.
  6. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    9.101
    Locatie:
    Uithoorn
    Dan moet ik zelf de schuimsnijder maar weer opstoken.
    Het zou fijn zijn als iemand me kan leren vacuumbaggen, dat is makkelijker bij die vliegende plank, dan is ie meteen glad.

    GJ

  7. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.876
    Locatie:
    groningen
    en daarna nog drie bouwdozen die ook nog liggen te wachten....

    Die ga je ook bouwen?

    Aankopen zo lang mogelijk uitstellen . . .

    Zie ook het draadje over de psychologie van het modelbouwen . . .

    ;)


    jan.

    TheNorb vindt dit leuk.
  8. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    9.101
    Locatie:
    Uithoorn
    De aankopen die ik zou willen doen kan ik niet meer betalen.
    Dus dan is zelfbouw de enige optie.
    En als ie crasht (wat ie niet doet) dan heb ik altijd nog de mallen om exact dezelfde kist te bouwen.

    Pfff, ik zit te wachten tot de lijm droog is...
    En ik weet niet wanneer dat is, vorige keer was 8 uur lang genoeg maar misschien laat het nu dan wel los.
    Heel vervelend, bij epoxy weet je dat je 24 uur moet wachten maar met die textiellijm weet ik het niet.

    GJ

    TheNorb vindt dit leuk.
  9. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    9.101
    Locatie:
    Uithoorn
    OK, ik heb de gok gewaagt, 12 uur drogen is genoeg.

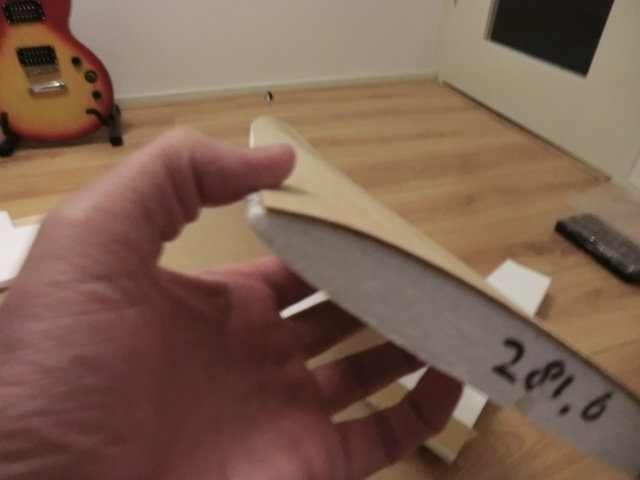

    Het resultaat.
    Ziet er goed uit al zeg ik het zelf.




    Morgen de andere onderkant.

    GJ

    Hans V en TheNorb vinden dit leuk.
  10. H.B.Busking

    H.B.Busking Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    7.668
    Locatie:
    Odoorn, Drenthe
    Heb je over all de vorm er goed in gekregen, ook naar de voorlijst toe?
    Het ziet er goed uit in ieder geval!

    Groet Bas

  11. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    9.101
    Locatie:
    Uithoorn
    Ja, het spul doet niet onder voor abachi of balsa.
    Alleen heb ik ergens een fout gemaakt, de koorde zou 30cm moeten zijn maar het is iets van 29.
    Ik heb de data van de tekening op de laptop genomen en dat geeft de maat van het schuim aan en niet van het hout.
    Beetje dom.
    Hij zal er niet minder om vliegen denk ik.
    Iets hogere vleugelbelasting maar dat is alleen maar goed.

    GJ

  12. H.B.Busking

    H.B.Busking Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    7.668
    Locatie:
    Odoorn, Drenthe
    Vast niet!
    Gelikt in ieder geval! Gaaf dat het zo mooi uitpakt!
    Lijkt wel een Simpropje :)

  13. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    9.876
    Locatie:
    groningen
    Maar, heb ik vast ergens gemist: wat is nou het grote voordeel van dit materiaal (okoume) boven balsa? :weetnie:

    Minder nabewerking nodig voor je de mal gaat maken?


    jan.

  14. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    9.101
    Locatie:
    Uithoorn
    Balsa is geen optie.
    Ten eerste zijn de plankjes maximaal 20cm breed en dat moet dan uit Duitsland gehaald worden.
    Ten tweede is het niet hard, dus er komen deukjes en pitjes in.
    Ten derde is de nabewerking meer werk, het zuigt alles op.
    Abachi is prima, maar dat is nog amper te vinden in breedtes van 25,cm en meer.
    Nadeel van abachi is dat het redelijk ruw is en snel breekt.
    Dat okoume was een uitprobeersel maar bevalt goed.
    Het is ook erg glad en ik denk dat nabewerking makkelijk is, ik gok, lak met wat talkpoeder, of verdunde epoxy met wat microballons en daarna een schuurbeurt, dat dat voldoende is om een basis te hebben om te spuiten met de 2K lak en daarna af te mallen.

    GJ

  15. H.B.Busking

    H.B.Busking Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    7.668
    Locatie:
    Odoorn, Drenthe
    Het worden dus geen 'vliegende vleugels', maar slechts de moedervorm voor een uiteindelijk epoxy afgietsel.
    Nog veel stappen te gaan. Maar dapper project!

    Is idd even zoeken geworden...
    https://www.faber-modellbau.de/katalog/showarticles/78100/1/abachi-furnier
    Maar dan in lengtes van 1000 mm... daar heb je geen 'hout' aan...

    Is dat fineer wat je nu hebt ingezet ook geschikt voor vliegende schuimvleugel, bv a la Puma of Ugly Stick? Of is het te dik. Meestal zit dat rond de 0,5 a 0,7 mm bij Abachi?

    Laatst bewerkt: 16 apr 2019
  16. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    9.101
    Locatie:
    Uithoorn
    O,7 abachi zal je niet vinden.
    Zembrod sperrholz heeft vellen van 4 meter en tot 25cm breed
    Tussen 0.8 en 1,5 mm dik, ruw of eenzijdig geschuurd.
    Zoals ik al schreef, dit buigtriplex is iets zwaarder dan abachi maar ik verwacht minder bewerking, daar kan ik wat terugwinnen.
    Je kan er denk ik wel 20% aan gewicht afschuren met een bandschuurmachine of een excentrische machine.
    Ik denk dat het terug te schuren is tot 0,8mm.

    GJ

  17. H.B.Busking

    H.B.Busking Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    7.668
    Locatie:
    Odoorn, Drenthe
    't Is meer even vanuit historisch inzicht... die Simprop en Robbe popcorn-styropop vleugeltjes.
    Ik meet straks wel effe de plaatdikte. Het lijkt dun in de perceptie. Meten is weten...

  18. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    9.101
    Locatie:
    Uithoorn
    Vanochtend heb ik de onderbeplanking aangebracht.
    Ik heb eerst de bovenbeplanking nog wat verder weggeschuurd zodat hij mooi met het profiel meeliep en toen op de achterlijst wat houtlijm gesmeerd en de rest met de inmiddels bekende action textiellijm gedaan.
    Toen het hele gedoe tussen de 2 persplanken gelegd.

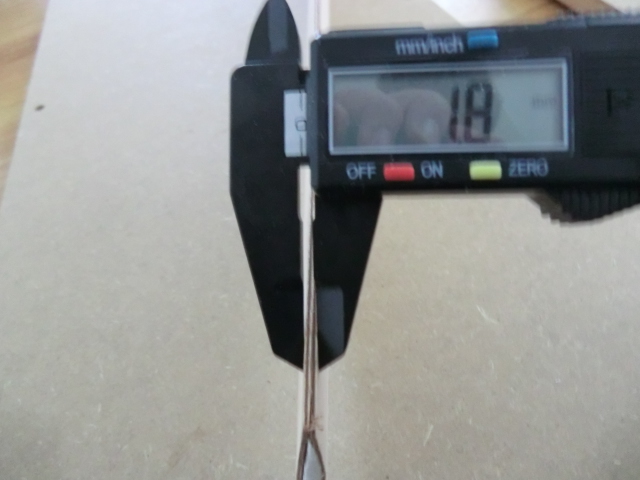

    Ik kwam er door de schuifmaat achter dat 18mm MDF ook best wel buigt, ook al heb je elke 25cm een aantrekmoer zitten.
    Je zou dus eigenlijk elke 15cm of zo iets moeten hebben.
    Maar ik heb het opgelost door er een aluminium profiel overheen te leggen en daarop alles aan te trekken.
    Ik ben vergeten daar een foto van te maken maar ik heb nog een vleugel te gaan.
    Vanochtend om 11 uur lag alles in de pers.
    Nu is het 17:00 dus het heeft 6 uur gedroogd en dit is het resultaat.

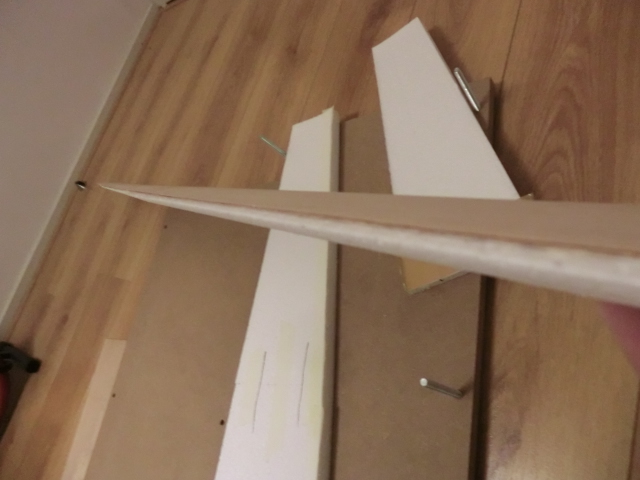

    Strakke rechte achterlijst.
