SCX10 II Power Wagon crawler

Discussie in 'Bouwverslagen - Auto's' gestart door Lex Verkuijl, 6 apr 2019.

  1. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.169
    Locatie:
    Lelystad

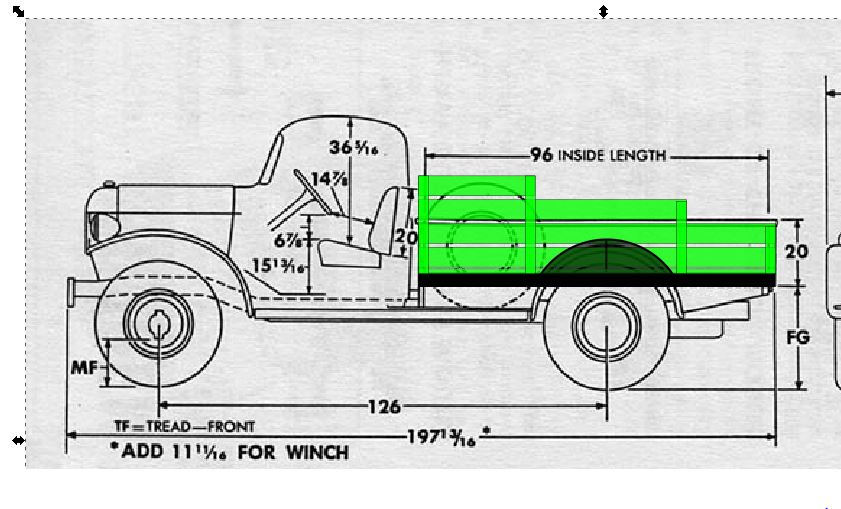

    Vandaag ben ik na van de zon te hebben genoten nog wat aan het tekenen geslagen voor de laadbak. Hier op de tekening bijgetekend:

    [​IMG]

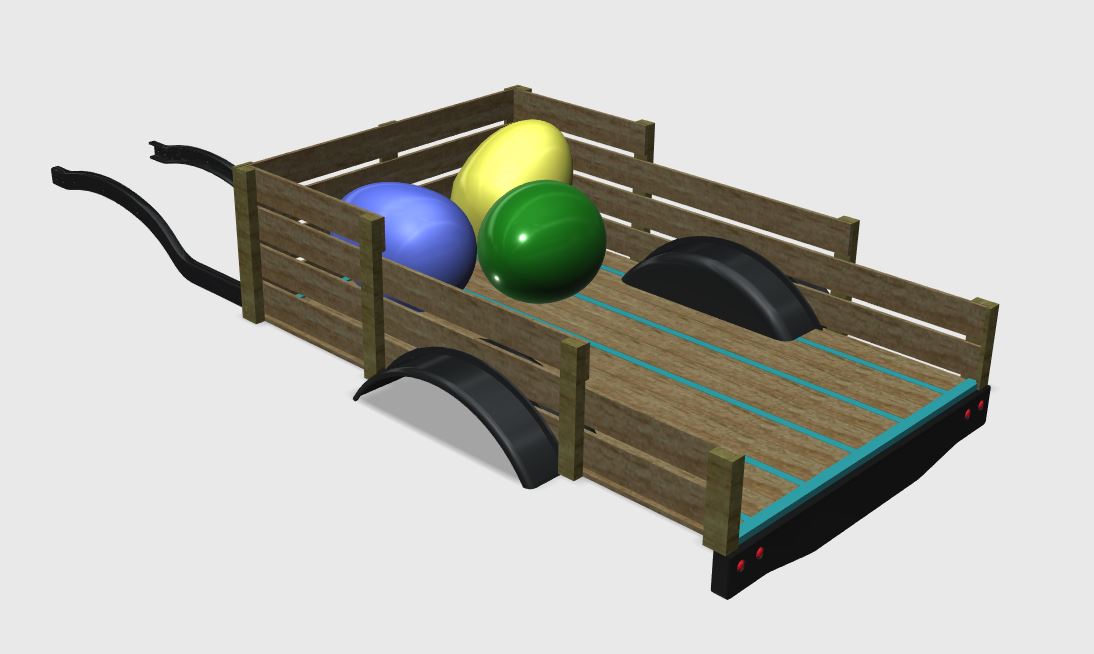

    In CAD voor het idee:

    [​IMG]

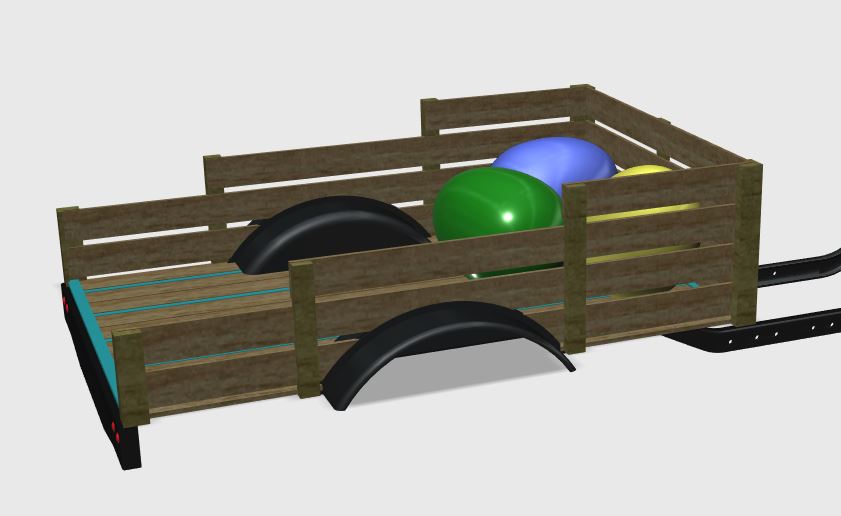

    En wat passende lading toegevoegd ..... ;)

    [​IMG]

    [​IMG]

  2. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.169
    Locatie:
    Lelystad
    Het frame voor de bak is nu ook getekend, en inmiddels gedrukt

    [​IMG]

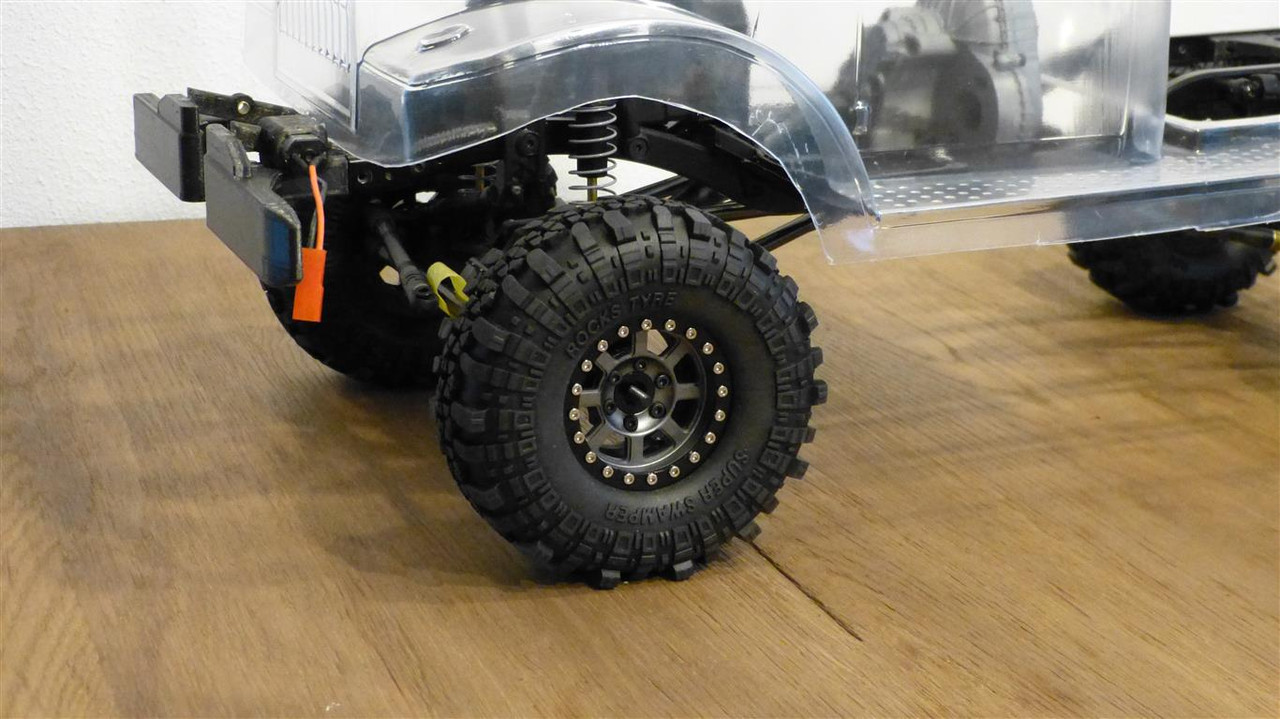

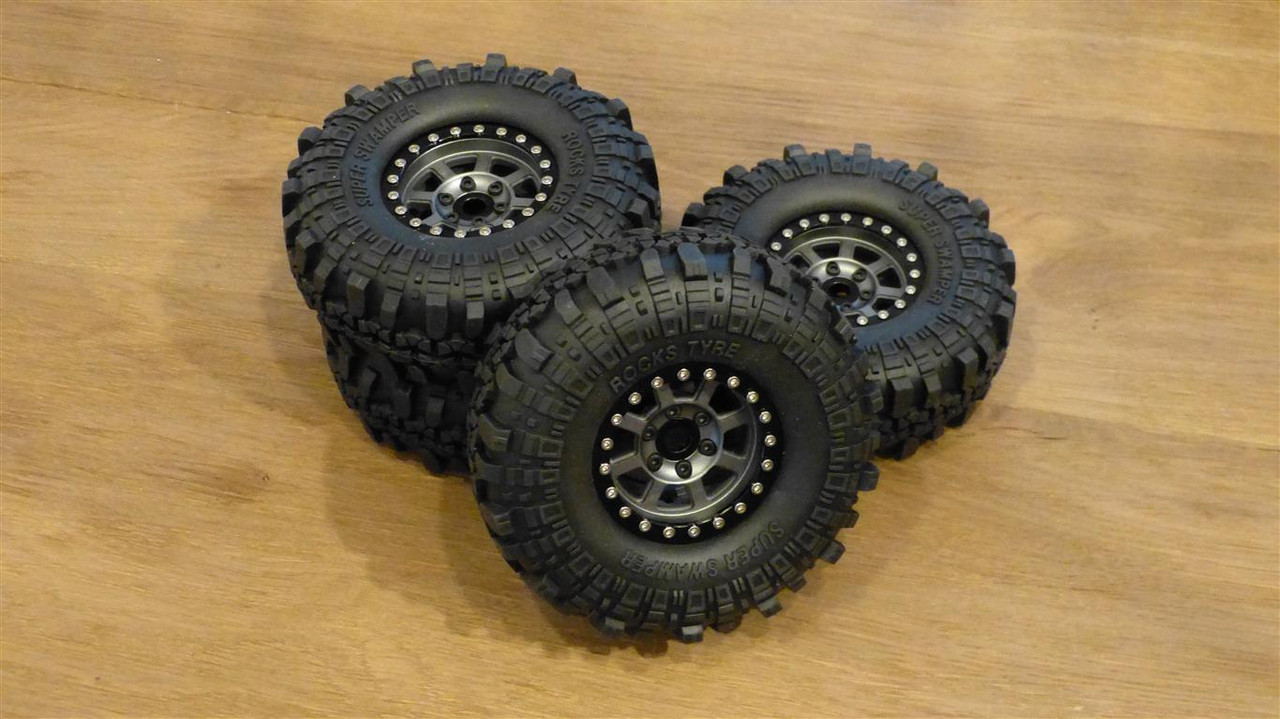

    En ook zijn de bandjes nu binnen, meteen maar eens op de velgen gemonteerd.

    [​IMG]

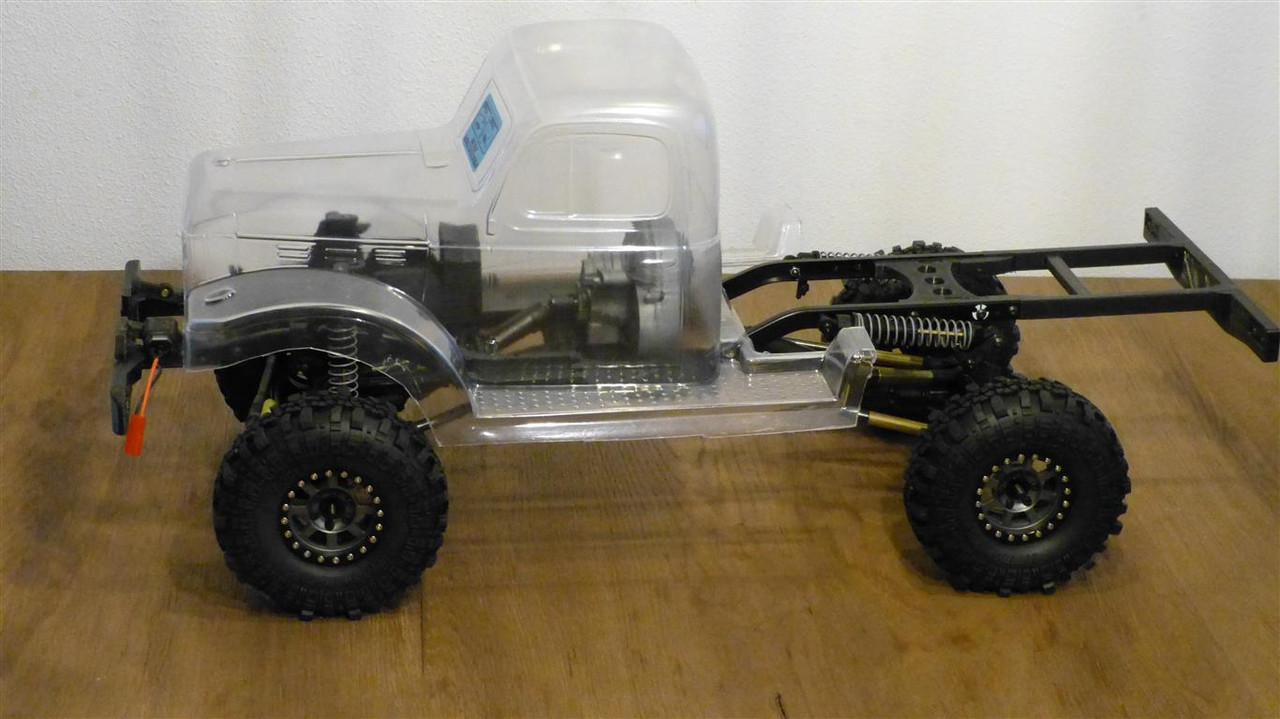

    En zo op de wagen:

    [​IMG]

    [​IMG]

  3. Ghossie

    Ghossie

    Lid geworden:
    28 dec 2008
    Berichten:
    1.838
    Locatie:
    Schoonebeek
    de 1e foto waar de wielen op de auto zitten, lijken toch niet mooi in het spatbord te vallen. Volgens mij mag de body nog zeker wel een cm naar achteren, anders valt de punt precies in de band bij het inveren.

  4. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.169
    Locatie:
    Lelystad
    De wielen staan op zich goed tov de cabine, daar zijn de wielkasten nog maar gedeeltelijk uitgeknipt. Straks blijft alleen het platte deel boven als spatbord over.

    In de loop van de week zijn ook de stuurservo en motor binnen gekomen. Die zijn nu dus in het chassis gemonteerd:

    [​IMG]

    Alle electronica inclusief accu zit voorin onder de motorkap.

    [​IMG]

    [​IMG]

    Helemaal voorin, onder de ontvanger, heb ik van twee oude printjes servo-electronica een module gemaakt voor de lier. Het eerste printje schakelt door omzetten van het derde kanaal op de zender het stuursignaal van de servo naar printje twee. Die tweede speelt dan voor regelaar voor de lier, die kan dan proportioneel vooruit en achteruit. Of het ding kracht genoeg heeft moet zich nog uitwijzen.

    [​IMG]

    Uiteindelijk ben ik blij voor het SCX10 II chassis te hebben gekozen. Alles loopt erg mooi, soepel en mooi stil. Enig minpunt is het schokken in krappe bochten, veroorzaakt door de kardan's in de aandrijfassen van de voorwielen. Ik denk dat ik er CVD assen voor ga bestellen, ik ga me anders flink ergeren aan dat schokken.

  5. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.169
    Locatie:
    Lelystad
    De voorbumper is nu ook klaar, met kabelgeleiding en versteviging boven

    [​IMG]

    Toen heb ik de bumpers en spatborden in de spuitplamuur gespoten en geschuurd. Het frame voor de laadbak is daarmee ook klaar. Na de cabine verder uitgesneden te hebben is dit nu zoals de wagen er uit ziet:

    [​IMG]

    [​IMG]

    [​IMG]

    Tug.NL, Marco_Polo en Ghossie vinden dit leuk.
  6. ShadesInBlack

    ShadesInBlack

    Lid geworden:
    21 mrt 2006
    Berichten:
    2.575
    Locatie:
    Gavere/België
    Prachtig zeg!

    Lex Verkuijl vindt dit leuk.
  7. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.169
    Locatie:
    Lelystad
    Op het moment niet zoveel voortgang, ik zit op wat materiaal te wachten. Ondertussen is wel het dashboard getekent.

    Origineel
    [​IMG]

    CAD
    [​IMG]

    Rataplan en Ghossie vinden dit leuk.
  8. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.169
    Locatie:
    Lelystad
    De 'opplakgrill' vond ik maar niets, daarom een grill met daarachter een radiator getekend en geprint:

    [​IMG]

    Ik moest wel een beetje creatief met de radiator omgaan, om die een de onderkant tussen de chassisbalken te kunnen laten vallen. Voorafgaand aan het inlijmen in de kap heb ik wat lijmproeven gedaan met reststukjes lexan en het PLA, daarbij kwam Bison hard plastic lijm als beste uit de bus.

    Laatst bewerkt: 27 mei 2019
  9. ShadesInBlack

    ShadesInBlack

    Lid geworden:
    21 mrt 2006
    Berichten:
    2.575
    Locatie:
    Gavere/België
    Ja die hardplastic van bison lijmt veel. Maar2 verschillende kunststoffen ook? Gezien het de stukken min of meer aan elkaar last. PLA en PC ook dus?
    Wist ik nog niet.

  10. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.169
    Locatie:
    Lelystad
    Ik heb een test gedaan met Secondenlijm (CA), 30 minuten Epoxy, en de Bison hardplastic. Ik dacht zelf dat de Epoxy zou gaan winnen, maar dat bleek dus de Bison te zijn!

    Laatst bewerkt: 27 mei 2019
  11. ShadesInBlack

    ShadesInBlack

    Lid geworden:
    21 mrt 2006
    Berichten:
    2.575
    Locatie:
    Gavere/België
    Ik had gegokt op de CA in dit geval maar :interessant.

  12. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.169
    Locatie:
    Lelystad
    Zo, het gaat langzaam weer verder met de Power Wagon. Het frame voor de laadbak is in elkaar gelijmd, in kleur en blanke lak gespoten. Het hout is gebeitst, en de overige delen ook gespoten.

    [​IMG]

    Ik kan aan de afbouw van de bak beginnen!

    Ghossie vindt dit leuk.
  13. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.169
    Locatie:
    Lelystad

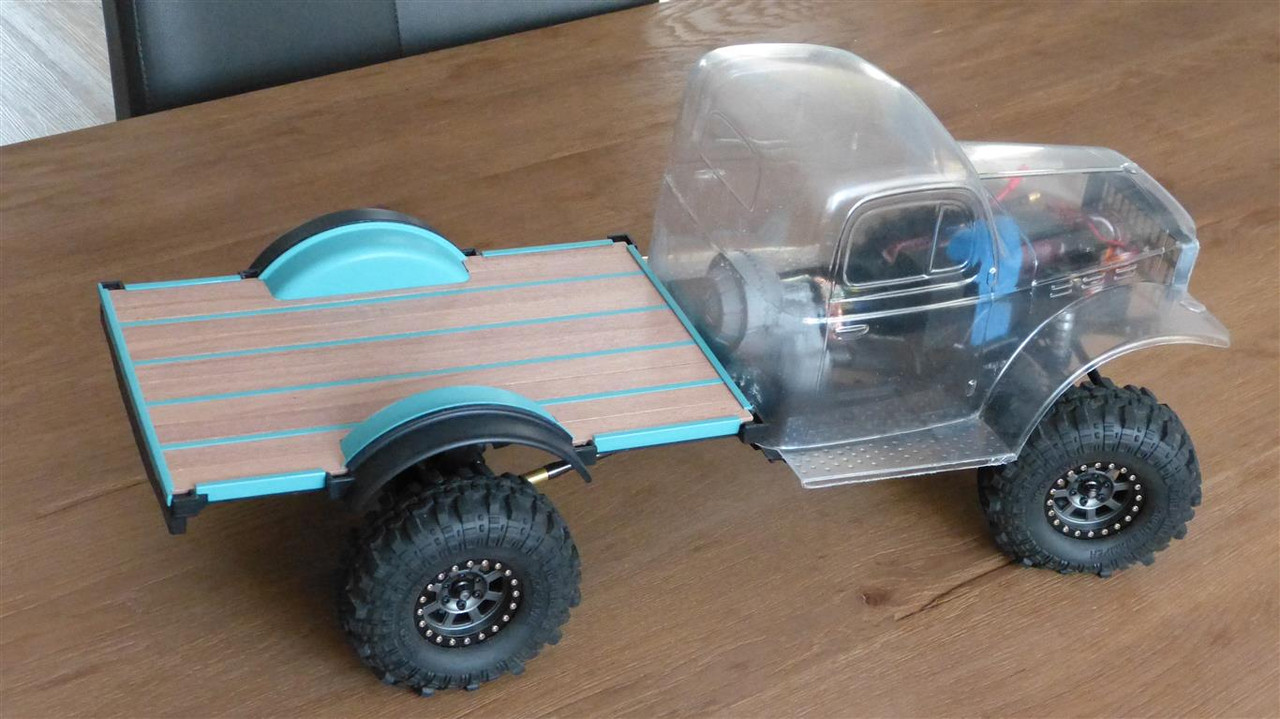

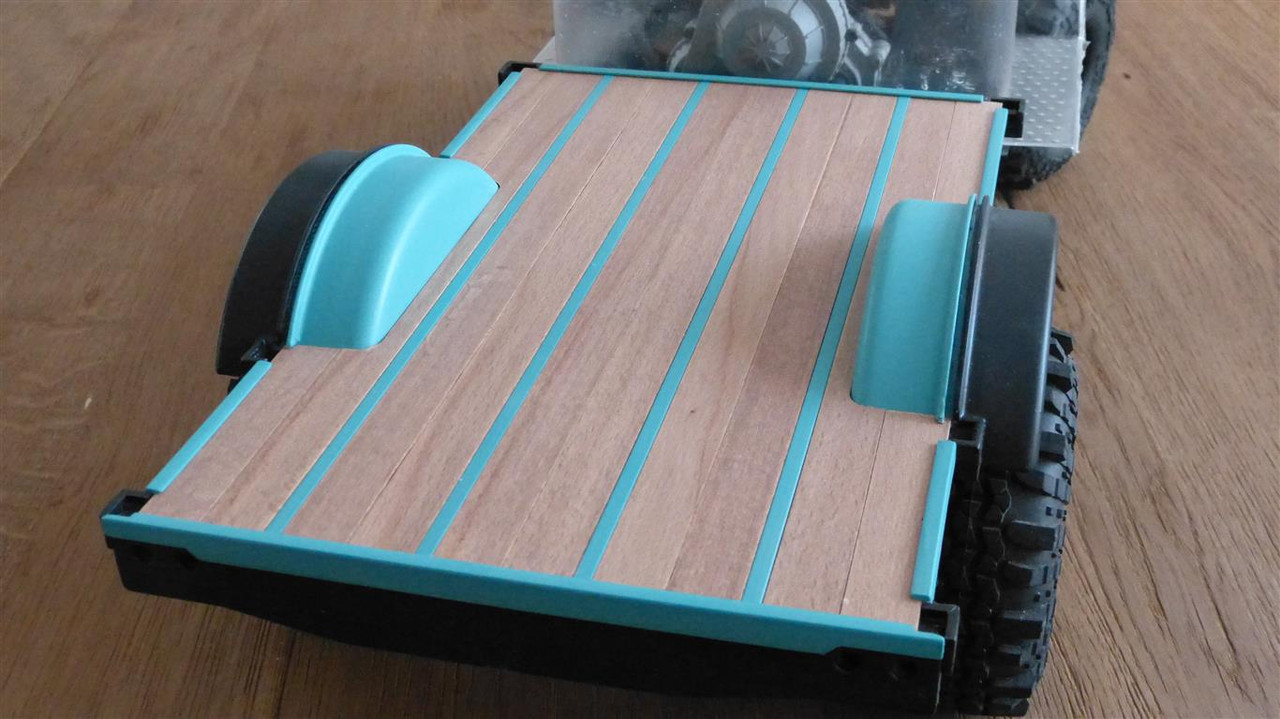

    De laadvloer is klaar, op nu de zijwanden.

    [​IMG]

    [​IMG]

    ShadesInBlack en Ghossie vinden dit leuk.
  14. Ghossie

    Ghossie

    Lid geworden:
    28 dec 2008
    Berichten:
    1.838
    Locatie:
    Schoonebeek
    Je maakt het erg mooi allemaal, ben dan ook erg benieuwd naar het eind resultaat.
    Echter het chassis vind ik zelf niet top, heb net een SCX10 UMG10 gebouwd en het valt me erg tegen als je ook al een kit van Traxxas heb gebouwd.
    De portaalassen is een veel beter product en de Traxxas kit is net allemaal wat degelijker en sterker.

  15. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.169
    Locatie:
    Lelystad
    Heren, dank voor de complimenten!

    Iedereen heeft zo zijn favoriet. Portaalassen horen niet onder deze wagen, en met een SCX10 chassis is het eenvoudiger zaken naar je wensen aan te passen. Lees verlengen en bumpers maken. Het Traxxas chassis is zonder meer goed, maar lastiger custom aan te paseen. Vandaar dat ik voor dit chassis gekozen heb.

    Ghossie vindt dit leuk.
  16. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.169
    Locatie:
    Lelystad

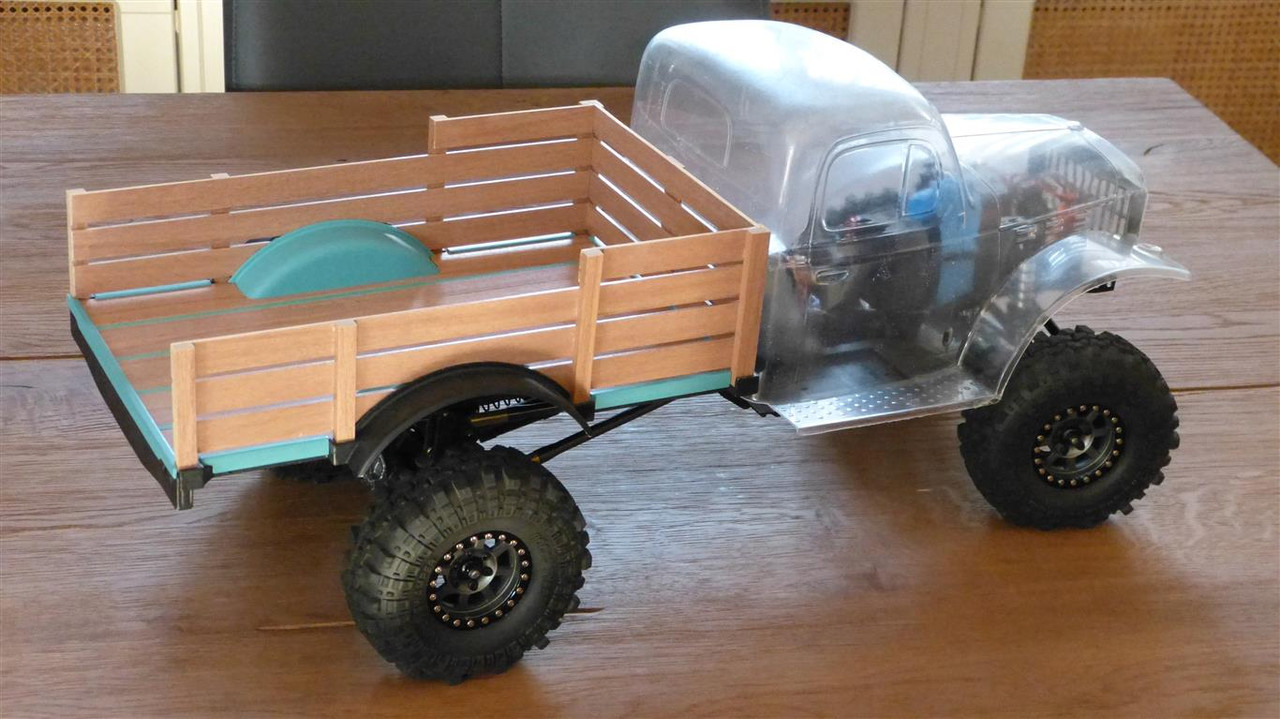

    De zijwanden zitten er ook op.

    [​IMG]

    [​IMG]

    Ik wil nog even kijken voor een achterklep. Ik heb heel veel foto's gevonden van het origineel zo zonder, maar ik vind het er toch wat vreemd uitzien. Daarna verder met de cabine.

  17. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.169
    Locatie:
    Lelystad

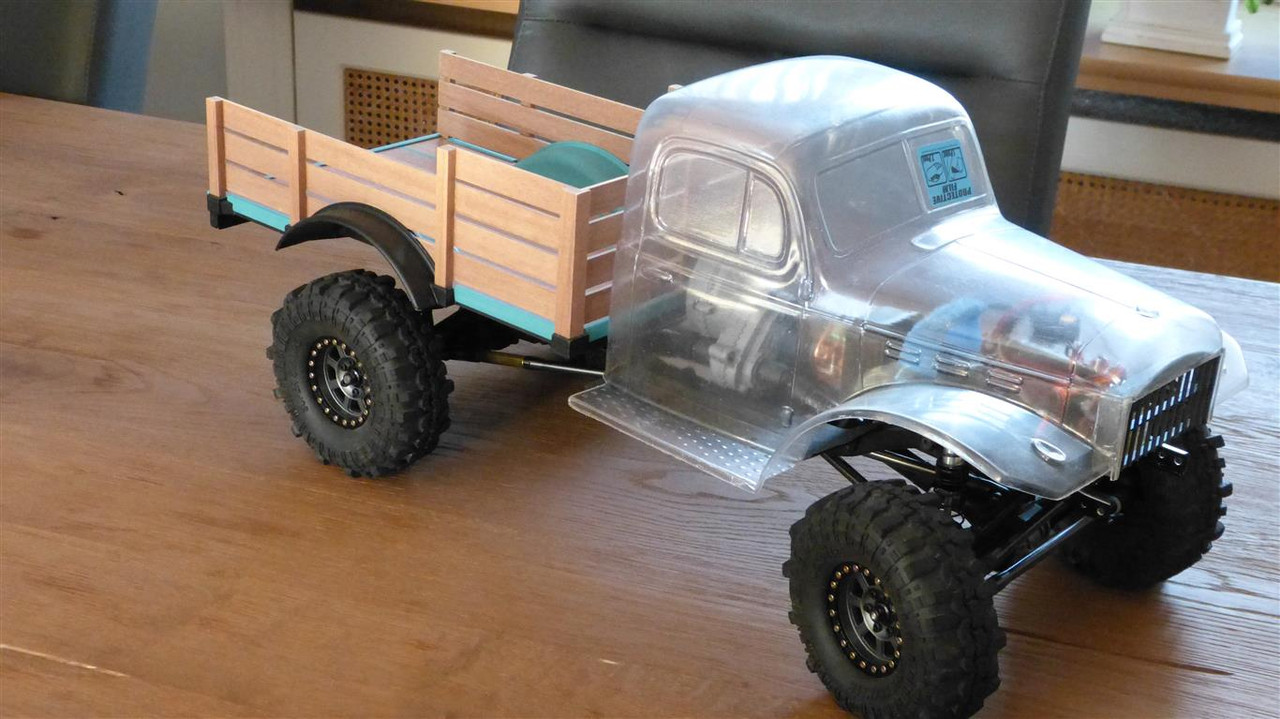

    Nu met achterklep, daarmee is de laadbak klaar.

    [​IMG]

    [​IMG]

    Ghossie en Unusual RC vinden dit leuk.
  18. ruudxd

    ruudxd Forum veteraan

    Lid geworden:
    25 nov 2007
    Berichten:
    6.031
    Locatie:
    Zwolle
    Dat ziet er weer goed uit!
    Hoe houd u de klep dicht?
    Met sluitingen of gewoon een klempassing van de planken?

  19. Lex Verkuijl

    Lex Verkuijl

    Lid geworden:
    30 okt 2004
    Berichten:
    4.169
    Locatie:
    Lelystad

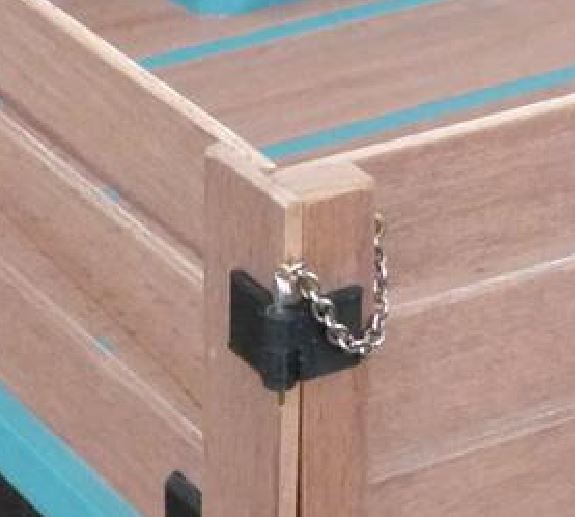

    Met sluitingen. Die zwarte blokjes meer bovenaan op de zijwanden zijn zeg maar scharniertjes waar de pen uitgehaald wordt. Pennen eruit is klep los, pennen er is en hij zit geborgd.

    [​IMG]

    Tug.NL, ruudxd en Ghossie vinden dit leuk.
  20. ShadesInBlack

    ShadesInBlack

    Lid geworden:
    21 mrt 2006
    Berichten:
    2.575
    Locatie:
    Gavere/België
    Wat een detail!
