Sloep van de hmav Bounty

Dag Piet. Wat mooi gedaan! Ik volg nu al enige weken bouwverslagen op deze site. Superknap wat jullie allemaal kunnen! Ik ben nu een (plastic, excuses) model aan het bouwen van de Batavia (Revell). Ik heb thans een houten schip liggen: HMS Peregrine van Corel. Als ik de Batavia af heb wil ik daar aan beginnen, maar heb nog nooit in hout gewerkt en heb ook geen enkele ervaring met werken met mijn handen... Zal wel een puinhoop worden haha. Maar ik lees je bouwverslagen graag. Ik vind de Diana zo mooi! Ik twijfel. Als ik aan de Peregrine begin, zal ik wel of niet dit op deze site zetten? Ik ben echt niet handig, aan de andere kant heb ik echt wel hulp nodig... Ik wil je in ieder geval bedanken Piet voor al die keren dat je anderen verteld hoe een en ander werkt. Een soort van masterclass modelbouw! Groet, Peter



Piet, compliment het ziet er erg mooi uit blijf met heel veel plezier volgen



Inderdaad!



Hallo Peter, leuk om je bericht te lezen. En we zijn natuurlijk allemaal ooit begonnen met het bouwen van scheepjes, zelf heb ik ook menig model van Revell in elkaar gezet voor ik met houtbouw begon. Je maakt je excuus hiervoor omdat het plastic is, maar dat is niet nodig hoor, want de modellen van Revell zijn in feite een goede start voor de latere houten modelbouw. Het voordeel, wat eigenlijk tevens een nadeel is, is dat je voor deze modellen niet hoeft uit te zoeken hoe het in elkaar zit omdat het complete modellen zijn die maar op één manier in elkaar kunnen worden gezet. Als je met houten modellen start ligt dat wel een beetje anders. En juist om die reden is het misschien toch van belang dat je je terughoudendheid overboord zet en je hier ondanks dat je helemaal geen ervaring hebt gewoon een verslag maakt zodat je alle hulp en adviezen kunt krijgen die je nodig hebt om een leuk model van de hms Peregrine neer te zetten. Handigheid en vakmanschap groeien hier op het forum vanzelf en bovendien leer je hier gigantisch veel over de anatomie van de oude zeilschepen. Wat je besluit ook is, ik wens je in ieder geval veel succes met het bouwen van je model(len)

En bedankt voor je mooie compliment!



Bedankt voor de uitgebreide reactie Piet. Ik zal je advies opvolgen en de bouw van de Peregrine hier posten. Voorlopig kom ik daar nog niet aan toe helaas, maar ik zal weer melden als ik er aan begin.



Vandaag het stagzeil gezet wat verbonden is met messing ringetjes aan de topstag van de achterste mast;





De schoten gaan direct naar de reling naast het dekhuis aan weerszijde alwaar ze zijn belegd, de hals (neerhaler) gaat via een blok op de zaling van de fokkemast naar een geleide blok aan de achtermast ook naar de reling naast het dekhuis aan stuurboord en de ophaler gaat via het blok aan de achtermast net onder stag eveneens naar de reling naast het dekhuis aan bakboord.



Vandaag begonnen met het voorbereiden van de bezaan (of dit zeil ook werkelijk bezaan word genoemd op dit soort schepen weet ik niet zeker, maar daar het er het zelfde uitziet noem ik het dus de bezaan)

Het zeil is behoorlijk van afmeting, de grootste lengte is 290 mm en de grootste breedte is 280 mm. Eerst het 'lijk' om het zeil genaaid en de riflijnen bevestigd,

daarna het zeil aan de gaffel genaaid,


De boom van het zeil heeft een wat aparte constructie om aan de mast te bevestigen, i.p.v. een klauw zit er een metalen ring om de mast waar een klein buisje aan vast is gesoldeerd zodat de boom dan met een pen in het buisje past. Het buisje zat echter behoorlijk scheef aan de ring gesoldeerd waardoor de boom niet mooi haaks aan de mast kwam te hangen, dus dit heb ik er met een tangetje afgebroken. Eigenlijk jammer dat ik dat nu pas heb gezien want solderen op dit punt is nagenoeg onmogelijk geworden wegens alle tuigage die er reeds zit. Als alternatief heb ik het buisje met 2 componenten metaallijm weer aan de ring gelijmd wat zeker zo sterk zo niet nog sterker is als solderen. Nadeel is dat de de lijm minstens 24 uur moet uitharden, dus ik kan er een dag niets aan doen.

de foto hier onder maakt het één en ander wat duidelijker, (de tape zit er tot de lijm uitgehard is)

Uiteindelijk komt het er dan zo uit te zien,



Dit opknappertje wordt prachtig Piet. Ik kijk mijn ogen uit



Vandaag de uurtjes volgemaakt met het voorbereiden van de bezaan en het is nog niet af, dus morgen de rest en het afhangen...

Links aan de nok van de gaffel de beide gaffelgeerden, op de gaffel 2 bokken voor de piekeval en rechts boven de klauw het blok voor de klauwval. Aan de onderkant van de gaffel de blokken voor de geien (geien zijn al ingeschoren). Onder de boom rechts de boomschoot en links 2 talies, (normaal zit de de boomschoot wat verder naar achteren, maar omdat ik ook de talies gebruik voor het in positie houden van de boom is de boomschoot dus iets naar voren gezet. De boomschoot dient om de boom naar onderen te stagen als het ware dus maakt dit in principe niet zo heel veel uit.) De schoot en de hals van het zeil moeten nog worden bevestigd, tevens moet de dirk er nog op en de touwen om het zeil aan de mast te rijgen.


Op de volgende foto 3 blokken voor de piekeval aan de masttop en het onderste (dubbel)blok is boor de klauwval, op de bovenste ring komt nog een blok voor de dirk,

De onderschenkels voor de gaffelgeerden kon ik een beetje moeilijk kwijt i.v.m. de helmstok van het roer, dus die heb ik uiteindelijk maar aan de buitenkant bevestigd. De halende parten komen straks wel aan de binnenkant op twee klampen,

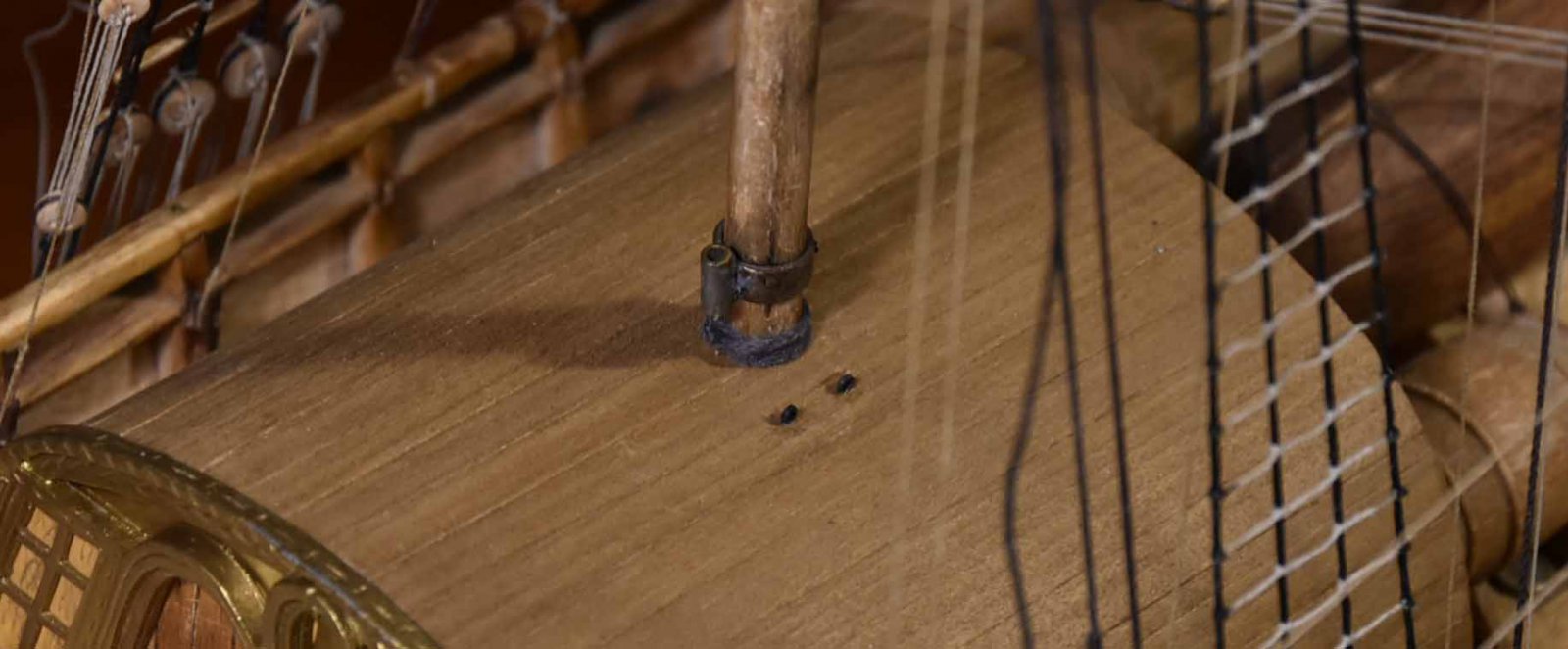

En het laatste plaatje toont de gerepareerde houder voor de boom,



Overbodig om te schrijven dat dit er ook weer erg netjes uitziet, maar toch gedaan .



Dat wordt een schitterend modelletje als ze af is.



De bezaan is afgehangen,

stuurboord;


bakboord;


Piekeval, bij de pijl zit het blok van de 'dirk' aan de zaling dus en niet zoals eerder vermeld aan het ezelshoofd omdat dit niet uit kwam met de belijning;


Bevestiging aan de mast;


details onderkant, talies boom, boomschoot en bevestiging schoot van het zeil, dirk en de hals....


en tenslotte het hele plaatje;

Aanvankelijk had ik er een zwaar hoofd in, want het model zag er echt niet uit en was behoorlijk beschadigd, maar nu geloof ik wel dat het goed gaat komen

Aan de gaffel komt nog een vlaggenlijn waar ik de Hollandse vlag in ga hangen. Ik heb nog wat materiaal over van de vlag van het Statenjacht, waar ik nog een vlag uit kan maken...



Niet te bescheiden hoor Piet.



Volgens mij is het al goed gekomen



Nou Piet, niet alleen mooi gemaakt maar het is ook nog eens een prachtig model!



Typisch weer een bootje ala Piet, klasse gemaakt en weer haar waardigheid terug.



Wederom een fantastisch mooi resultaat Piet,



Heel mooi geworden Piet! Je zou er zo een dagje mee op het IJsselmeer willen gaan zeilen hè? Ik ben trouwens aan de Peregrine begonnen. Het lukte me niet om haar weg te leggen en eerst iets anders af te maken, haha!



Een heel verschil met de eerdere status, erg mooi geworden.
Groet Arjen.
