Statenjacht uit 1678

Ik ga wat dit betreft dan de snijtekening aanpassen en extra nokjes aan de tussenstukken maken, zodanig dat ze er maar op één manier tussen passen.
Zinvolle opmerking Piet, bedankt



Succes Piet.
heb zelf ooit het Statenjacht van Billing Boats gebouwd en zal er goed bij meekijken.



Wel Hans, misschien heb ik toch iets over het hoofd gezien, want op de volgende pagina van de bouwbeschrijving staat een foto (rechtsboven) met het tussenstuk op de juiste manier geplaatst.

(zelf zeg ik altijd tegen de mensen, niet alleen plaatjes kijken, maar ook de tekst lezen....! Maar bij is het nu dus andersom, ik heb alleen de tekst gelezen en niet de plaatjes bekeken en dat is dus absoluut ook niet goed!) Dus in principe is de bouwbeschrijving correct en hoef je niets aan te passen. Voortaan lees ik en kijk ik ook naar de plaatjes. Evengoed weer bedankt voor je snelle respons.



Haha, we zijn allemaal mensen, niet? Het fotootje is ook niet zo groot



Spant nummer 7 krijgt een profieltje voor de latere binnen bekleding, ik heb hiervoor een balkje van 3x3 mm gebruikt. Op het spant staan keurig de lijntjes waar de latten langs gelijmd moeten worden dus hoe makkelijk wil je het hebben...

JPG_6066_3253_bewerkt-1 door pietsan geplaatst op 9 feb 2019 om 17:22

JPG_6067_3254_bewerkt-1 door pietsan geplaatst op 9 feb 2019 om 17:22

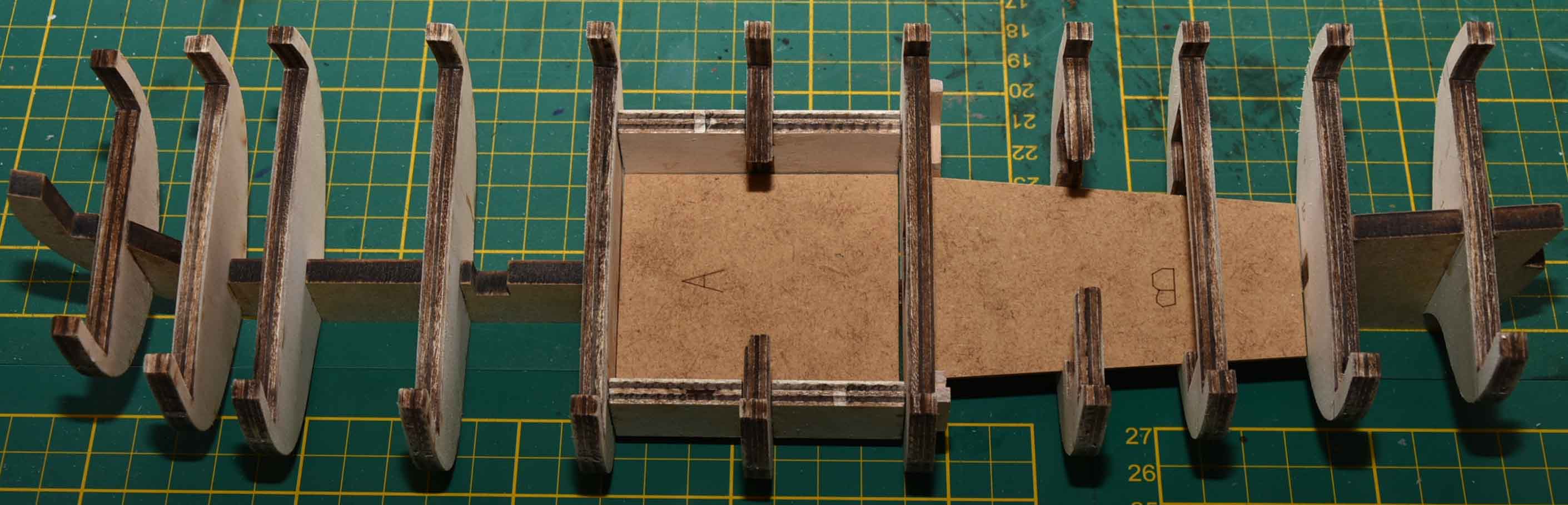

Na bovenstaand klusje kunnen alle spanten (behalve de achterste nr. 12) in de valse kiel worden gelijmd. Ik doe dit nog steeds ouderwets met lego blokjes om ze zuiver haaks te zetten. Tevens kunnen dan de twee valse dekjes voor de binnen ruimtes tussen de spanten 5 en10 worden gelijmd. (in de beschrijving staat tussen 5 en 9, maar dat moet dus 10 zijn). Respectievelijk dekje A tussen spant 5 en 7 en dekje B tussen spant 7 en10. Op de foto hieronder het resultaat,

JPG_6068_3255_bewerkt-1 door pietsan geplaatst op 9 feb 2019 om 17:22

Daarna heb ik de ruimte tussen spant 5 en 7 bekleed. Deklatjes van abachi (0,7 x 4 mm) en de schotten met noten latjes, waarna alles in de Danish Oil is gezet,

JPG_6072_3257_bewerkt-1 door pietsan geplaatst op 9 feb 2019 om 17:22

Tussen de beide ruimtes is een doorloop, die heb ik aan de binnenkant zwart geverfd en er een dorpeltje in gelegd waar straks de deklatten van de achterste ruimte op aansluiten. Omdat dekje A dieper ligt heb ik een extra trede gemaakt van 4x4 mm noten hout en in model geschuurd,

JPG_6073_3258_bewerkt-1 door pietsan geplaatst op 9 feb 2019 om 17:22



Is inmiddels aangepast

Wat misschien ook nog "onjuist" is in de beschrijving is het maken van de grote stag. Hiervoor zit tegenwoordig 1,4 mm bruin touw in het pakket, terwijl de bb aangeeft dat je dit uit twee maal gedraaid 0,8 mm moet maken.



Ik zie het al... Dit gaat een fantastisch verslag worden.



Daar ben ik het geheel mee eens, en Piet heeft er weer een flink tempo inzitten



Dit wordt de perfecte handleiding voor mij
Die kan ik nog heel goed gebruiken.



Ook weer goed om te weten Hans, bedankt.



Met het tempo valt het wel mee hoor Koos, ik hoef maandag niet naar mijn werk, dus ik heb veel meer tijd voor mijn hobby dan vele anderen.....



Het is werkelijk een schitterend bootje om te bouwen!



Dit ga ik zeer zeker ook met plezier volgen.



Op spant nr. 10 komt een extra tussen stukje waar straks de valse dekjes E (achterkant) en D (voorkant) op komt te rusten. Het stukje is ook genummerd met 10, Achterkant,

JPG_6077_3260_bewerkt-1 door pietsan geplaatst op 11 feb 2019 om 19:19

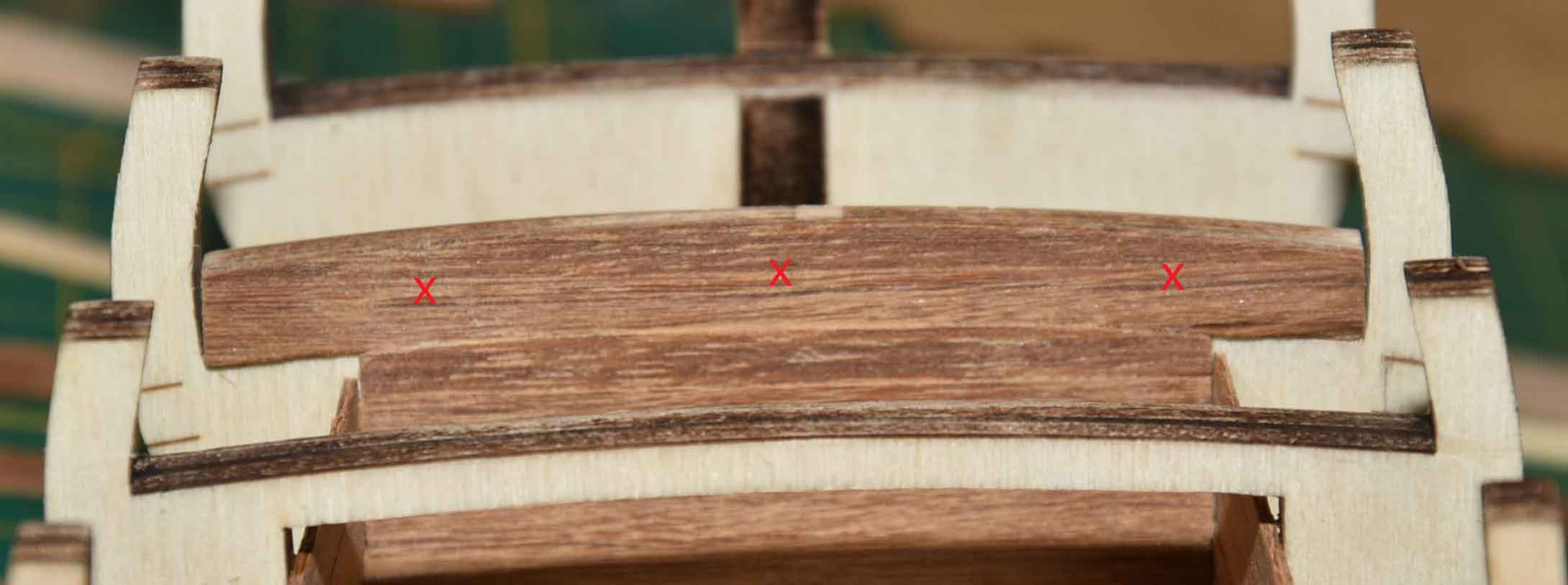

en de voorzijde welke ik net als de binnenruimte heb bekleed met notenhout, (x is het tussenstukje)

JPG_6078_3261_bewerkt-1 door pietsan geplaatst op 11 feb 2019 om 19:19

Vervolgens de 2e binnenruimte bekleed met notenhout,

JPG_6079_3262_bewerkt-1 door pietsan geplaatst op 11 feb 2019 om 19:19

Op de twee onderstaande foto's de binnenruimte bekleed met deklatjes van abachi en de schotten en bankjes met noten, waarna behandeld met danish oil net als de 1e ruimte,

JPG_6085_3264_bewerkt-1 door pietsan geplaatst op 11 feb 2019 om 19:19

JPG_6084_3263_bewerkt-1 door pietsan geplaatst op 11 feb 2019 om 19:19

Tot slot vandaag de trap gemaakt, die in de achterste (2e) binnenruimte word geplaatst tegen het schot van spant 9,

JPG_6088_3266_bewerkt-1 door pietsan geplaatst op 11 feb 2019 om 19:19

De trap word later donker eiken gebeitst,

JPG_6087_3265_bewerkt-1 door pietsan geplaatst op 11 feb 2019 om 19:19



mooi begin piet



Ik vind dat je weer iets moois laat zien Piet en ook de afwerking van die olie is mooi om te zien. Die extra trede die je gebruikt om het hoogteverschil tussen beide dekken op te vangen is dit in het ontwerp opgenomen of plaatste je deze zelf? Zelf zou ik deze iets meer als een trede er laten uit zien. Nu lijkt het een afgeronde balk met iets onlogische rondingen naar beneden? Maar dat is mijn bescheiden mening hoor Piet..



Het is slechts een opstapje, de reden voor de simpele uitvoering is ook simpel, het is allemaal niet of nauwelijks te zien als het model verder afgewerkt is. Ik wou ook nog wat meubeltjes plaatsen in de binnenruimte, maar daar zie ik vanaf om de zelfde reden.
(wat er 'onlogisch' is aan de afgeschuinde zijkanten, dat zie ik helaas niet. Maar goed over smaak valt niet te twisten....)



.



Ik heb de trap 2 laagjes licht eiken gegeven, zodoende blijft het wat beter zichtbaar. Daarna definitief in het model gelijmd. (voor de toekomstige bouwers, wel de exacte positie bepalen d.m.v. het valse dekje E omdat het vrij nauw aansluit!

JPG_6092_3268_bewerkt-1 door pietsan geplaatst op 12 feb 2019 om 15:11

JPG_6095_3270_bewerkt-1 door pietsan geplaatst op 12 feb 2019 om 15:11

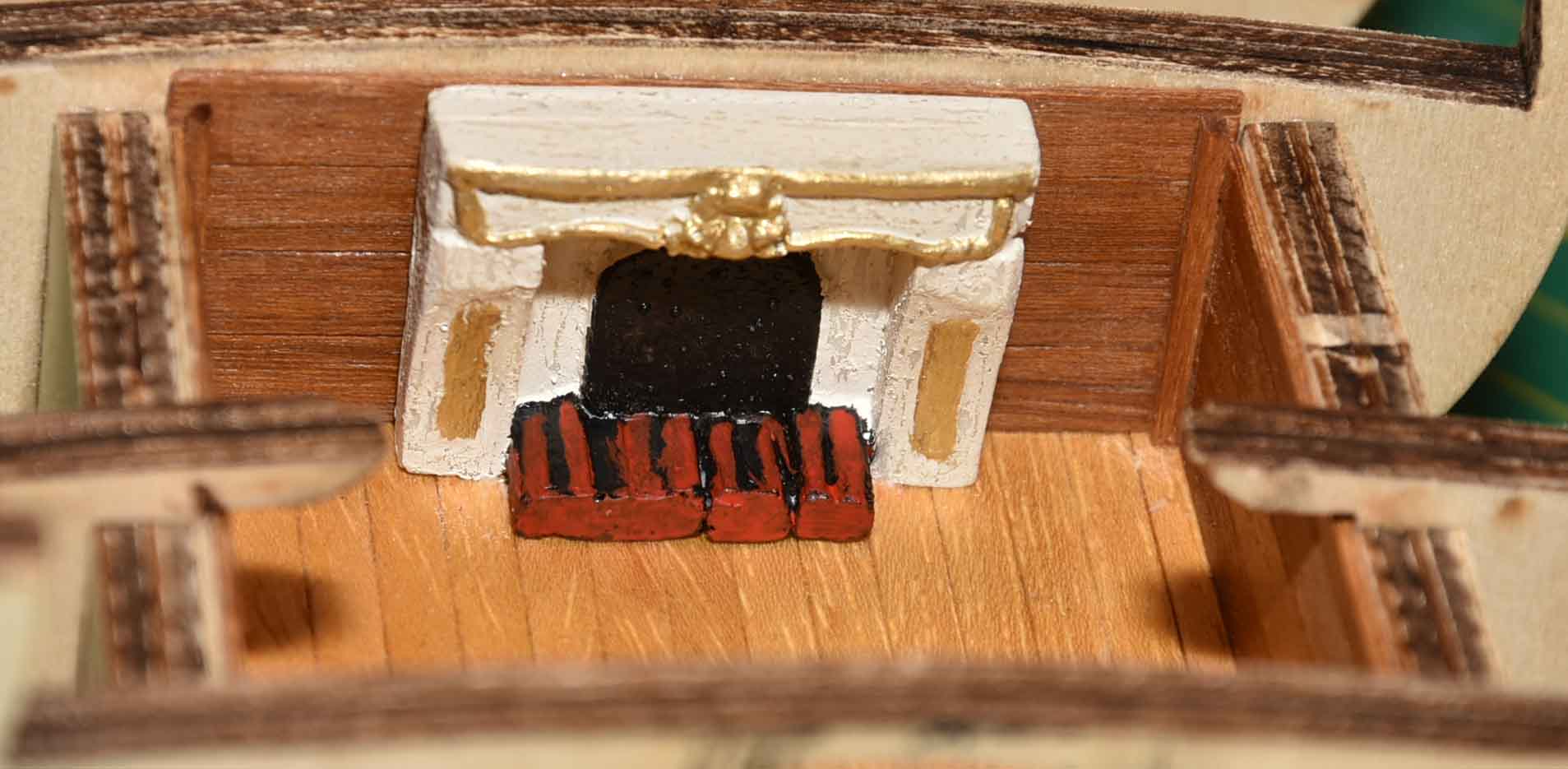

Vervolgens de open haard wat kleurtjes gegeven en eveneens in het model gelijmd,

JPG_6090_3267_bewerkt-1 door pietsan geplaatst op 12 feb 2019 om 15:11

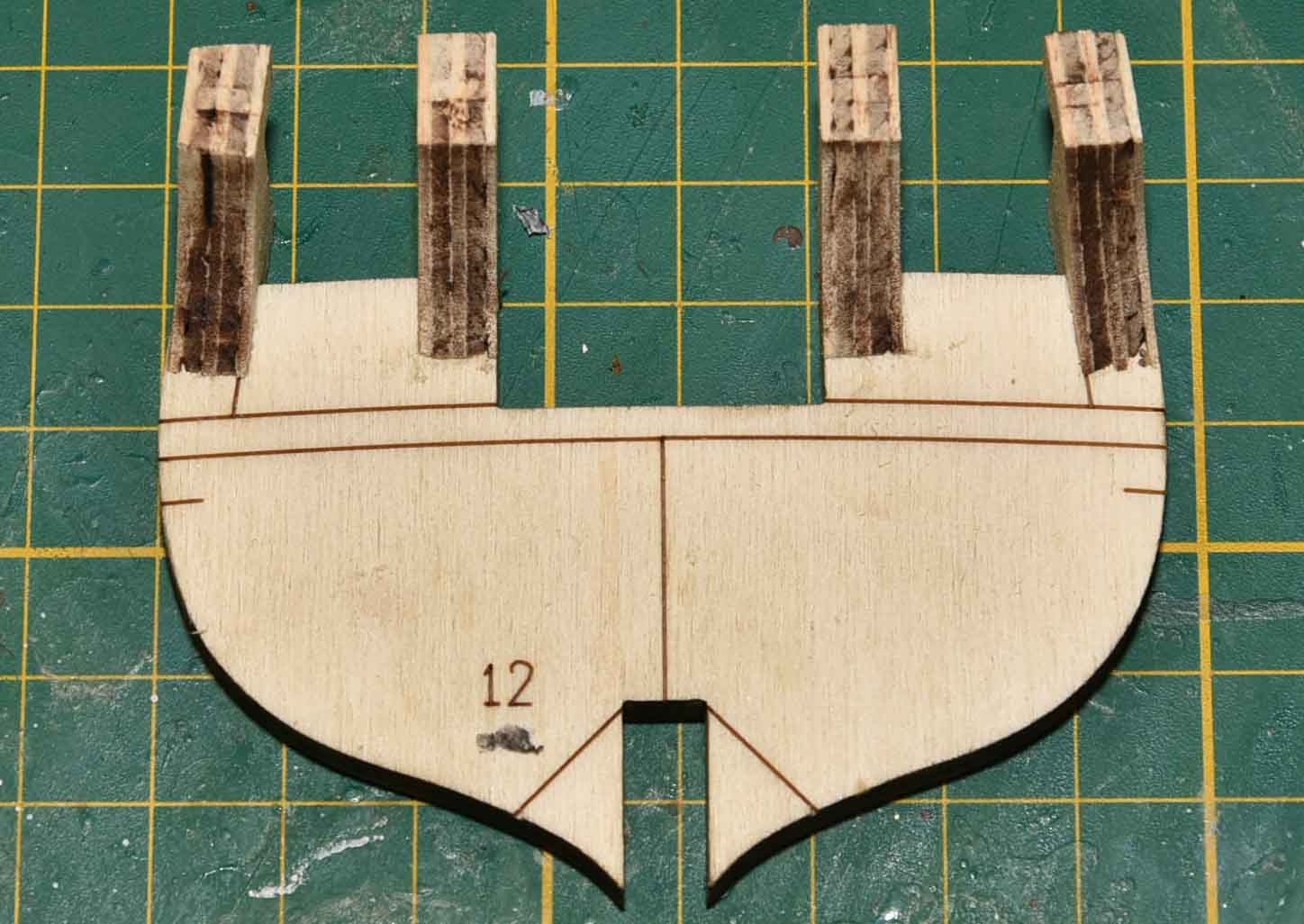

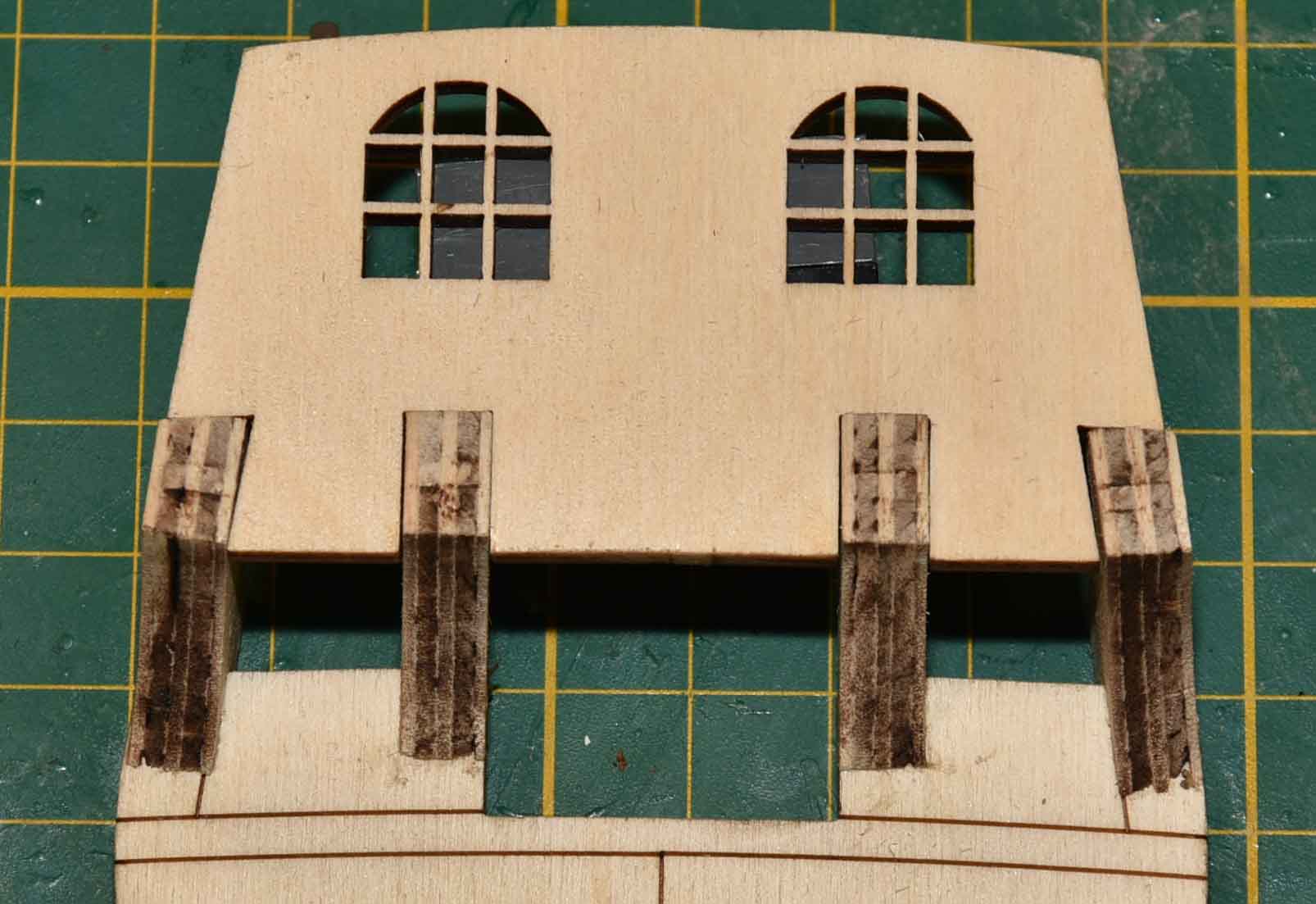

Daarna de verticale spantjes op spant 12 gelijmd. Om de spantjes goed te stellen even het achter wantje gebruiken voor de juiste positie,

JPG_6096_3271_bewerkt-1 door pietsan geplaatst op 12 feb 2019 om 15:11

JPG_6097_3272_bewerkt-1 door pietsan geplaatst op 12 feb 2019 om 15:11



(wat er 'onlogisch' is aan de afgeschuinde zijkanten, dat zie ik helaas niet. Maar goed over smaak valt niet te twisten....)[/QUOTE]
Om dezelfde reden dat treden in zoverre ook niet overdreven rond waren. Dus aan de zijkanten zou je er met je voeten van afglijden als deze balk als opstap gebruikt werd. Geweldige details met die haardmantel!
