Stoomafvoer

Discussie in 'Stoom techniek' gestart door Juki, 27 feb 2022.

  1. Juki

    Juki

    Lid geworden:
    16 okt 2021
    Berichten:
    384
    Locatie:
    Voorthuizen
    Laatst bewerkt: 27 feb 2022
    Potter vindt dit leuk.
  2. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    840
    Locatie:
    Giessenburg
    Stoom toevoer zit op de schuifkasten, de afvoer aan de zijkant van de spiegelplaten.

    Potter vindt dit leuk.
  3. Juki

    Juki

    Lid geworden:
    16 okt 2021
    Berichten:
    384
    Locatie:
    Voorthuizen

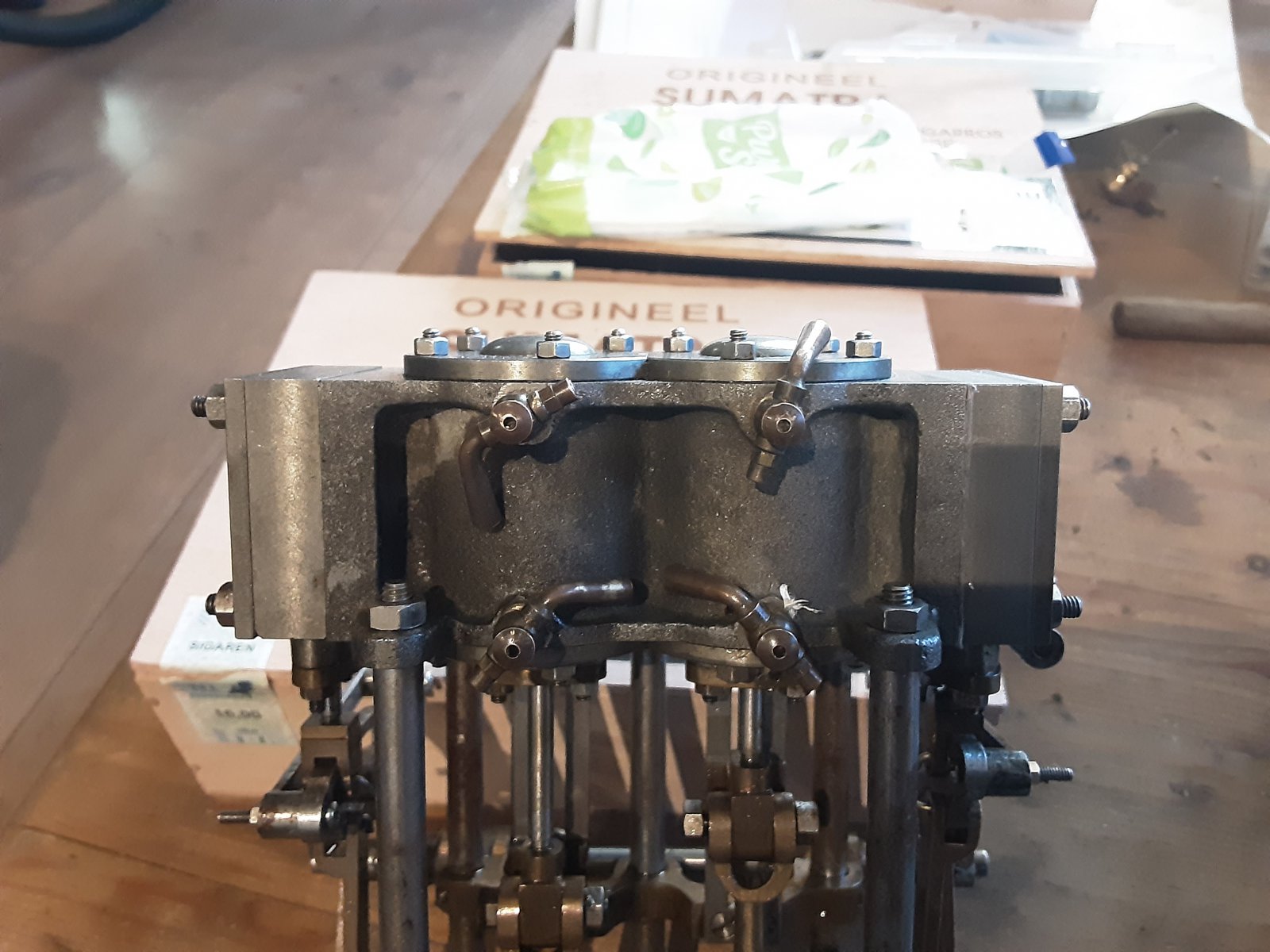

    Dan is dit de aanvoer ? Aan de andere kant zit niets (vorige foto)

    Potter vindt dit leuk.
  4. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    840
    Locatie:
    Giessenburg
    Wat je hier laat zien is de afvoer. De toevoer moet op de schuifkasten dus als die er nog niet zit moet je die maken.
    Zitten er wel poorten in de spiegelplaten en stoomschuiven in de schuifkasten ?

    Laatst bewerkt: 27 feb 2022
    Potter vindt dit leuk.
  5. Juki

    Juki

    Lid geworden:
    16 okt 2021
    Berichten:
    384
    Locatie:
    Voorthuizen
    Aha,daarom loopt die niet niet,heb hem zo gekregen

    Potter vindt dit leuk.
  6. Juki

    Juki

    Lid geworden:
    16 okt 2021
    Berichten:
    384
    Locatie:
    Voorthuizen
    Stom van mij,heb een filmpje van die keth appleton, en daar is het te zien !

    Potter vindt dit leuk.
  7. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    683
    Locatie:
    Swifterbant
    Op de tekeningen die je hebt ontvangen staat dit toch?
    Of is het je nog niet geheel duidelijk
    Gr Norwin

    Potter vindt dit leuk.
  8. Juki

    Juki

    Lid geworden:
    16 okt 2021
    Berichten:
    384
    Locatie:
    Voorthuizen
    Hallo de stoom aan en afvoer staan er niet op,en deze machine die ik heb is ander wat betreft de omkeer richting

    Potter vindt dit leuk.
  9. Juki

    Juki

    Lid geworden:
    16 okt 2021
    Berichten:
    384
    Locatie:
    Voorthuizen

    Potter vindt dit leuk.
  10. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    840
    Locatie:
    Giessenburg
    Voor zover ik kan zien is de omkering niet anders maar nog niet volledig afgebouwd.
    Belangrijker dan de omkering is ervoor zorgen dat je de stoom toe en afvoer naar de cilinder op orde hebt.
    Dus bekijk of er poorten en bakschuiven aanwezig zijn.

    Potter vindt dit leuk.
  11. Juki

    Juki

    Lid geworden:
    16 okt 2021
    Berichten:
    384
    Locatie:
    Voorthuizen

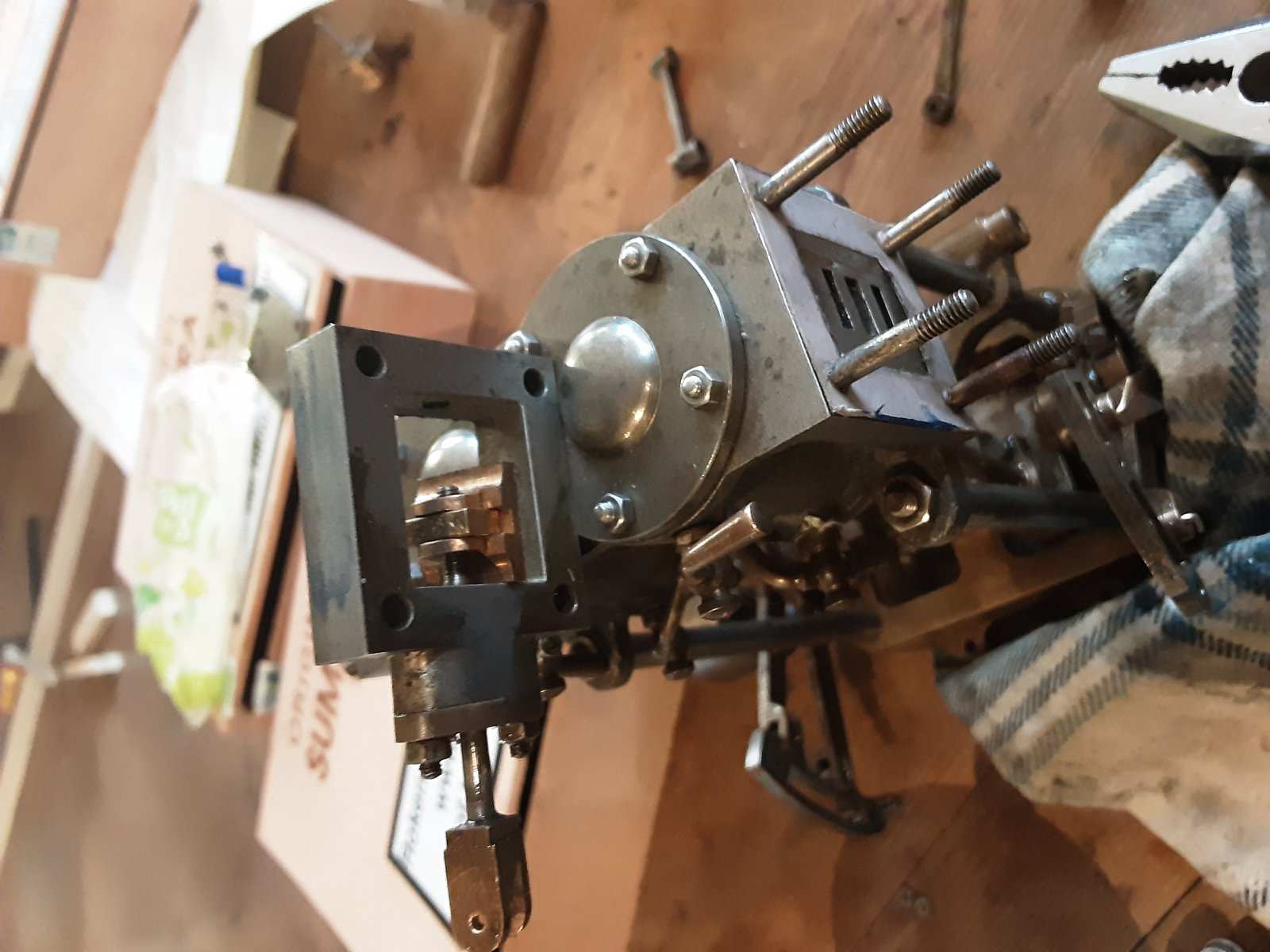

    Die zijn aanwezig 20220227_163011.jpg

    Potter vindt dit leuk.
  12. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    683
    Locatie:
    Swifterbant
    Hallo Juki.
    De foto's die je hebt geplaatst heb ik even bekeken.
    Dit is de Stuart twin launch.
    Wat betreft de poorten.
    De uitlaatpoorten zijn al aangebracht de inlaatpoorten zo te zien niet.
    Dat moet je dus zelf doen.
    Als ik jou was zou ik het boek modelstoommachines van Oegema en van Dort aanschaffen.
    Lees deze eens aandachtig door want ik krijg een beetje het idee dat je deze hobby onderschat wat betreft complexiteit.
    Gr Norwin.

    Potter vindt dit leuk.
  13. Juki

    Juki

    Lid geworden:
    16 okt 2021
    Berichten:
    384
    Locatie:
    Voorthuizen
    Ja dat denk ik ook ,dat besef ik zelf ook,
    Ik zal dat boek eens aanschaffen ,ik denk soms verkeerd om .maar bedankt voor je hulp

    Potter vindt dit leuk.
  14. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    1.787
    Locatie:
    Hoofddorp
    Potter vindt dit leuk.
  15. Juki

    Juki

    Lid geworden:
    16 okt 2021
    Berichten:
    384
    Locatie:
    Voorthuizen
    Potter vindt dit leuk.
  16. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    1.787
    Locatie:
    Hoofddorp
    Bij Boekwinkeltjes staat het boek te koop voor 35€

    Ik zou maar snel reageren want dit is een zeer gewild item.
    De prijs van die verkoper op Bol is inderdaad een beetje absurd.

    Grt John

  17. Juki

    Juki

    Lid geworden:
    16 okt 2021
    Berichten:
    384
    Locatie:
    Voorthuizen
    Heb hem besteld,bedankt voor de tip !

    Potter vindt dit leuk.
  18. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    3.599
    Locatie:
    HELLEVOETSLUIS
    Het handboek heb ik, maar op de site het ontbrekende boek gevonden, Zuigerstoomwerktuigen deel II, van J.J.P MORRÉ.
    Bedankt. Henk.

    Potter en Fuel Monkey vinden dit leuk.
  19. Juki

    Juki

    Lid geworden:
    16 okt 2021
    Berichten:
    384
    Locatie:
    Voorthuizen
    Heb het boek binnen ,35 euro ,gaan we eens goed doorspitten

    Fuel Monkey en Potter vinden dit leuk.
  20. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    3.599
    Locatie:
    HELLEVOETSLUIS
    Sommige mensen hebben een grote mazzel.
    Voor dit geld, het "Handboek Modelstoommachines" is een ongelofelijk geluk.
    In het boek staan de formules voor het uitrekenen van het stoom verbruik van de machine.
    Voor het opwekken van de stoom hoeveelheid, moet je water verdampen.
    Deze hoeveelheid is zo groot, dat zelfs Stuart alleen ketels met een gasbrander aanbiedt.
    Nu met het handboek kunt je het stoom verbruik van de machine bij een bepaald toerental uitrekenen.
    Hierbij hoort ook een verdamping aan water, benodigde warmte.
    Lezend je bericht #13, heb je al een grote stap gemaakt.
    Ik zie net, dat je weer een topic hebt gestart.
    De eerste: https://www.modelbouwforum.nl/threads/bouwverslag-stoomsleper-afrika.279532/page-11
    De tweede https://www.modelbouwforum.nl/threads/bouwverslag-stoomsleper-afrika.279532/page-11#post-4211800
    De laatste https://www.modelbouwforum.nl/threads/diameters-stoom-leiding.281105/#post-4231756
    Ook nog de vraag: https://www.modelbouwforum.nl/threads/gezocht-koper-buis.280888/page-3

    Waar ben jij mee bezig, veel vragen stellen op veel topics?
    Lees nu eerst het aangeschafte boek en ga dan verder met vragen stellen.
    Dan krijgen wij misschien gerichte vragen.
    Groet. Henk.
