Stoomlocomotief Saskia

Discussie in 'Spoor 0 en spoor 1' gestart door norwin, 8 mei 2019.

  1. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    715
    Locatie:
    Swifterbant

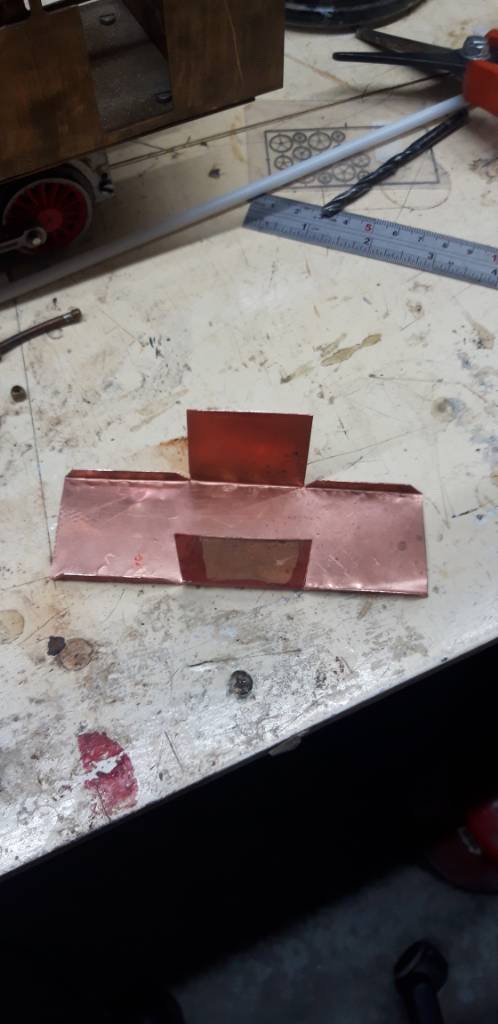

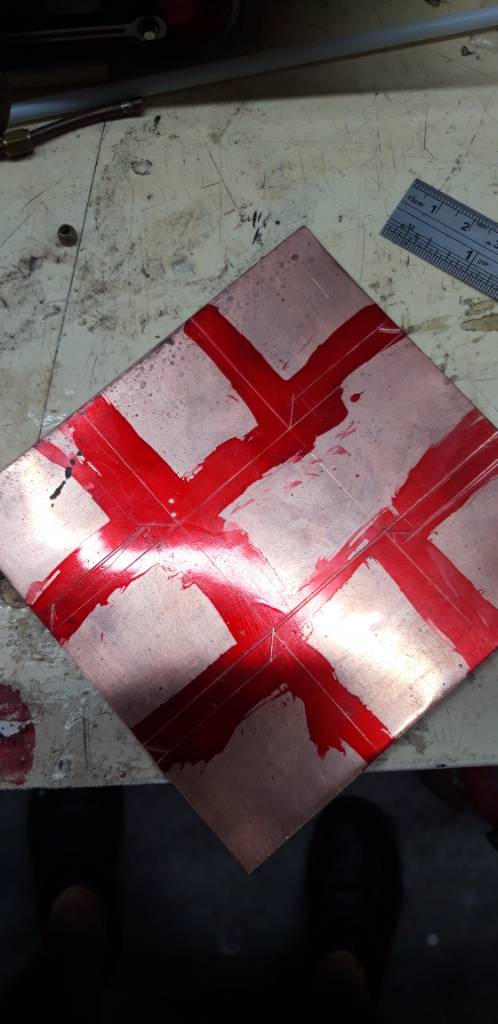

    En vandaag maar een begin gemaakt met de brander en het tankje voor de spiritus. Een plaatje koper aftekenen en dan op maat knippen.

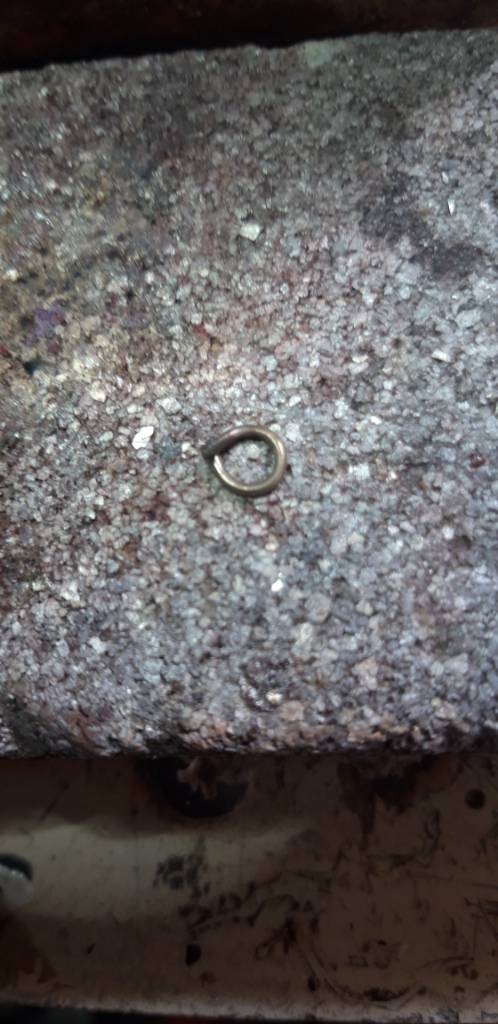

    Vervolgens het koper geschuurd een ringetje van zilver gebogen en een lekker fluxpapje gemaakt.
    Garagedeur open en de brander erop.


    Bijgevoegde bestanden:

    Laatst bewerkt: 11 sep 2022
  2. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    715
    Locatie:
    Swifterbant

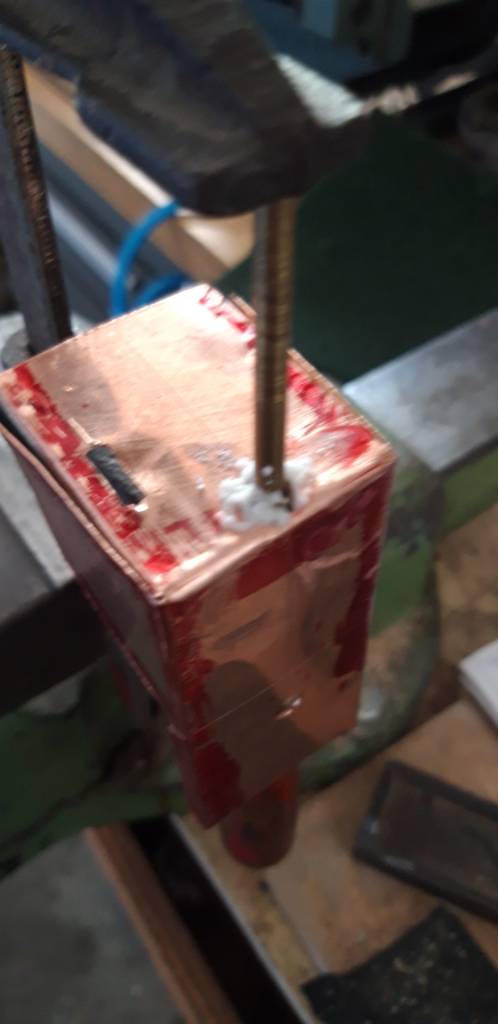

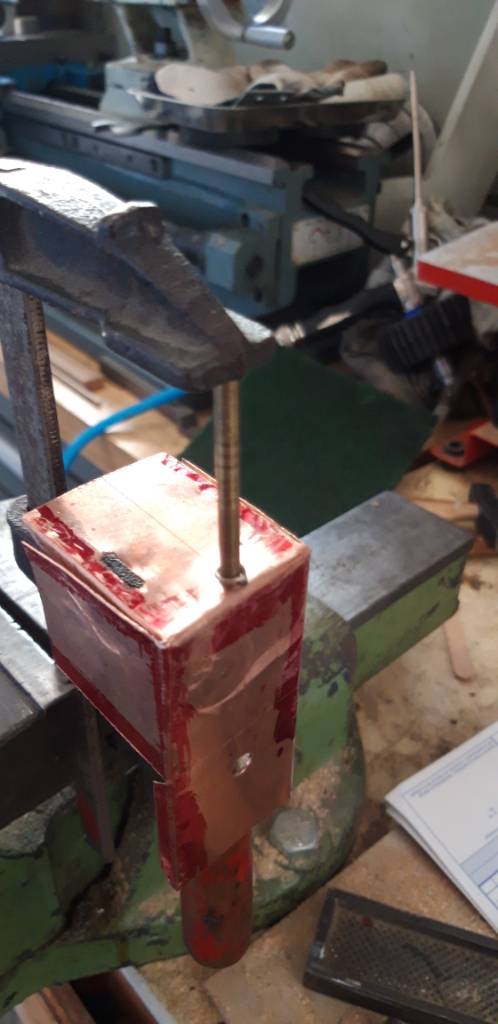

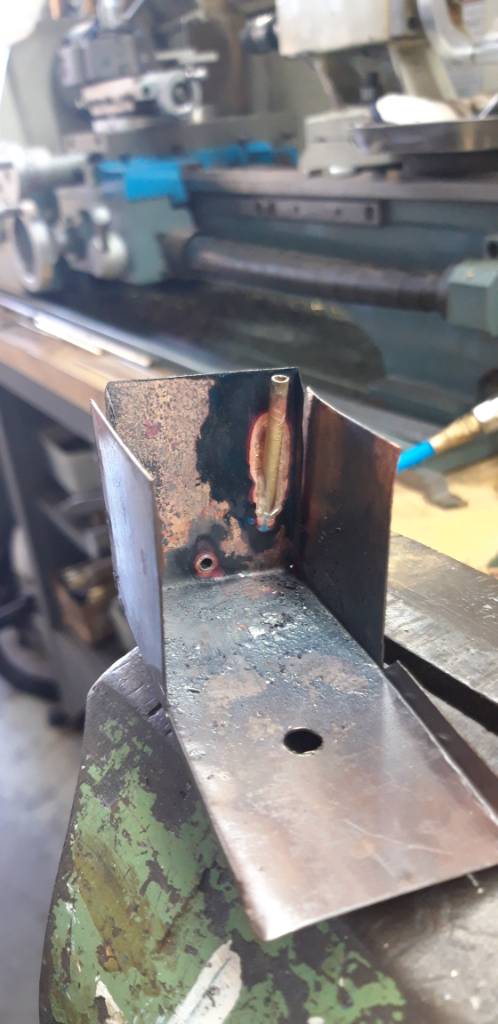

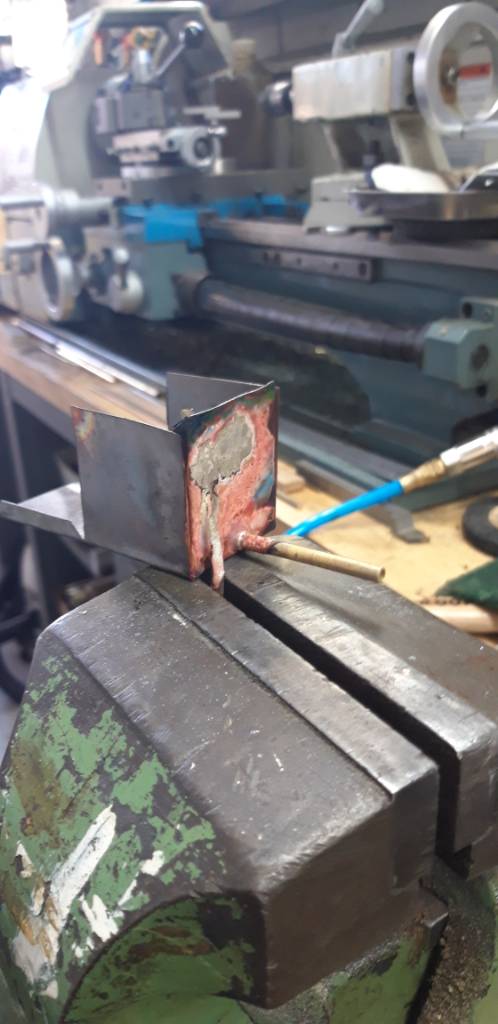

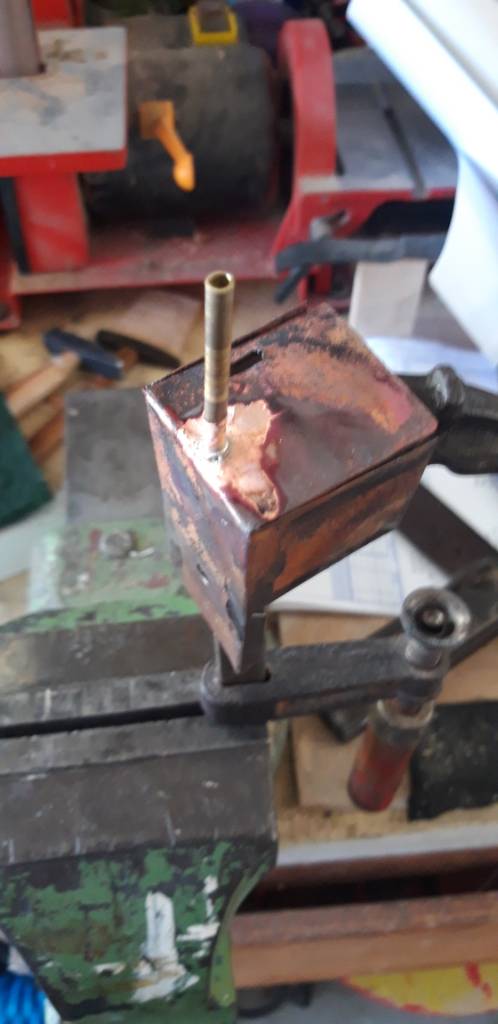

    Omdat een foto meer zegt dan duizend woorden. 20220904_162912.jpeg 20220904_163947.jpeg 20220911_142559.jpeg 20220911_142610.jpeg 20220911_143034.jpeg 20220911_144630.jpeg 20220911_150609.jpeg 20220911_150615.jpeg

    R Groen vindt dit leuk.
  3. verfbrander

    verfbrander

    Lid geworden:
    23 dec 2005
    Berichten:
    1.338
    Locatie:
    Gouda
    In basis is het wenselijk om bij het zilversolderen van dun koper...maar ook bij grotere koperen ketels, de te solderen overlappingen te fixeren.
    Dit om de te solderen spleten/naden, bij elkaar te houden.

    Doorgaans om de 3 cm een m3 koperen schroefje om de handel te fixeren.
    M3 koperen schroefjes zijn makkelijk zelf te maken en soldeer je dus gewoon mee.
    Kopjes kan je later weg halen..vijlen.

    In feite zet je dus je te solderen ketel..spiritus bak, etc eerst vormvast in elkaar.
    Dit met water (gedisteleerd) poeder papje ..met penseel opgestreken.

    Dan pas solderen.

  4. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    715
    Locatie:
    Swifterbant

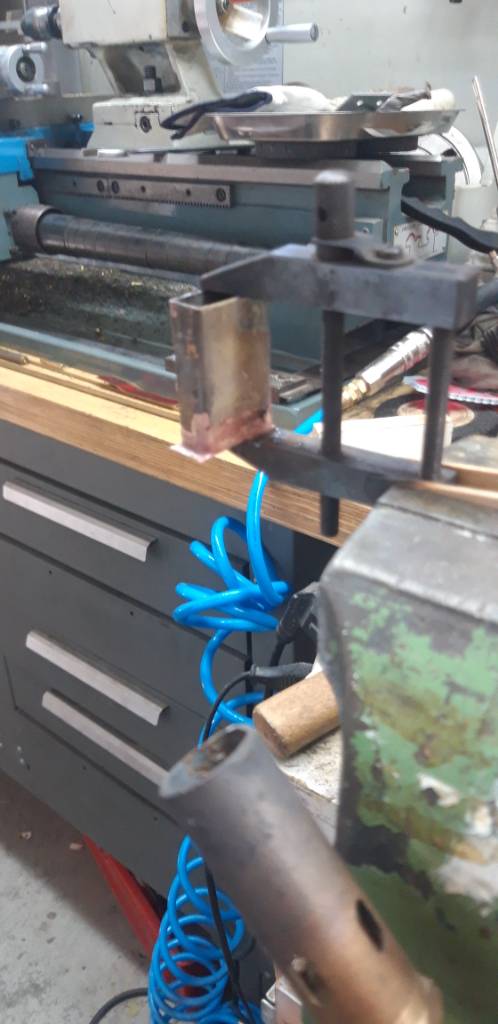

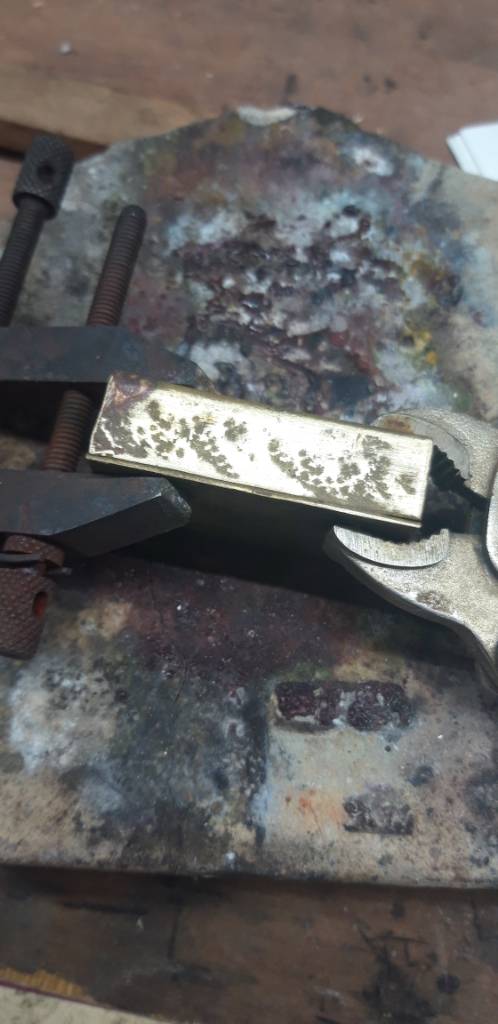

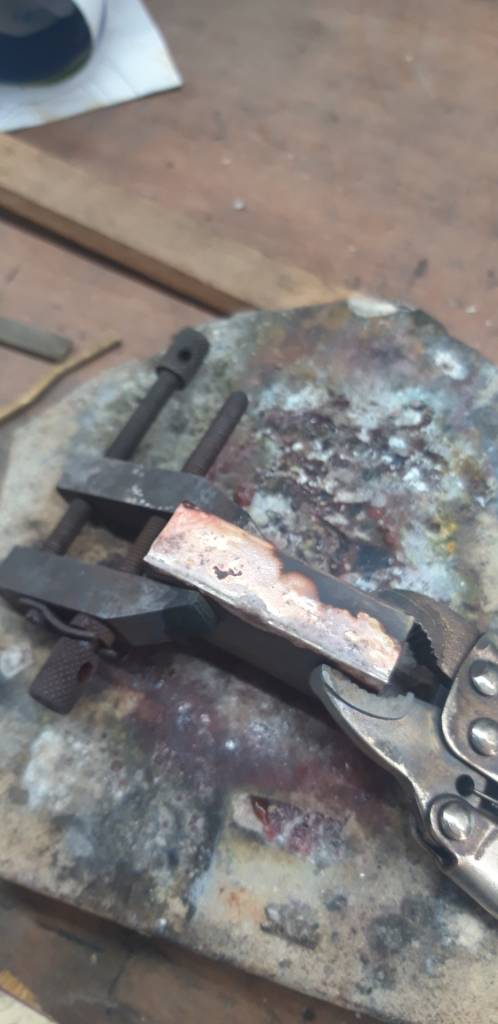

    Een van de twee branderpitten gebogen en gesoldeerd. 20220917_131628.jpeg 20220917_132530.jpeg 20220917_135422.jpeg

    R Groen en ozy vinden dit leuk.
  5. willemvdm

    willemvdm PH-SAM

    Lid geworden:
    8 okt 2007
    Berichten:
    1.493
    Locatie:
    Alphen a/d Rijn
    Spiritus tankje kun je ook gerust met zachtsoldeer doen.
    En ik maak ze van messing, bewerkt net wat makkelijker dan koper.
    Het tankje mag nooit warm worden in gebruik want de bio-ethanol mag niet gaan koken!
    Voordeel van zachtsoldeer is dat de plaat bij de temperaturen veel minder kromtrekt.

    norwin vindt dit leuk.
  6. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    715
    Locatie:
    Swifterbant

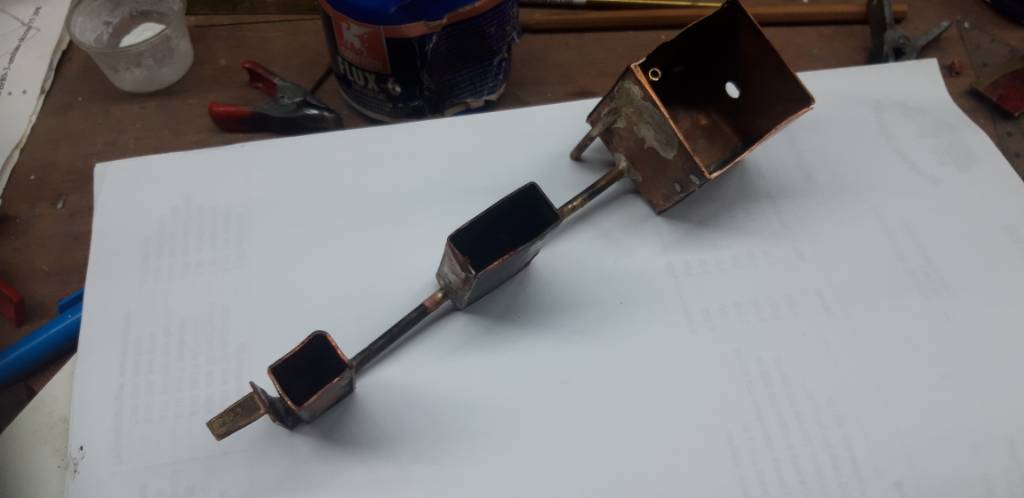

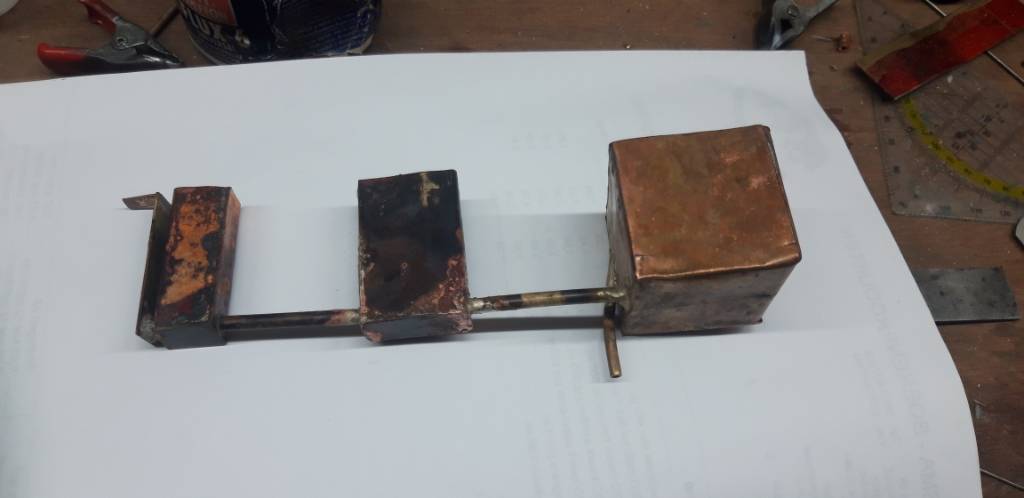

    De branders met het tankje.
    Nu nog een dekseltje maken en netjes een zuurbadje geven. 20220925_231856.jpeg 20220925_231902.jpeg

    R Groen en ozy vinden dit leuk.
  7. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    737
    Kan het niet zo goed zien , maar de overloop zeker lager houden dan de bovenkant van de branders !
    Dirk

  8. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    715
    Locatie:
    Swifterbant
    De overloop van het tankje bedoel je?
    En waarom als ik vragen mag.
    Gr Norwin

  9. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    737
    De bedoeling is dat de spiritus via de overloop wegloop als je de tank overvult.
    Als de bovenkant van de branderbuizen lager staan dan de overloop zal daar de ( brandende ) spiritus uitstromen en staat het spoor in brand .:eek:
    Dirk

  10. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    715
    Locatie:
    Swifterbant
    Ja dat klinkt logisch.
    Dank voor je uitleg ik ga het van het weekend even bekijken en indien nodig aanpassen.
    Gr Norwin

  11. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    715
    Locatie:
    Swifterbant

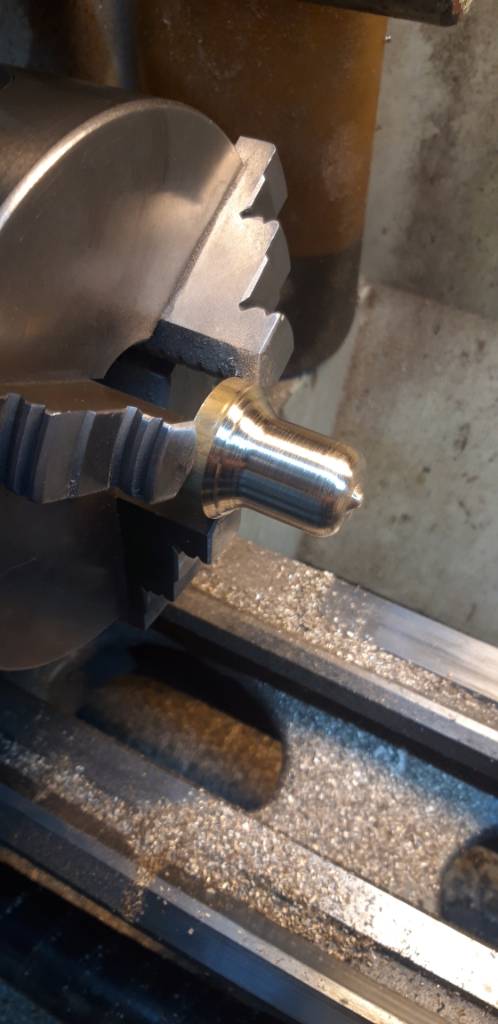

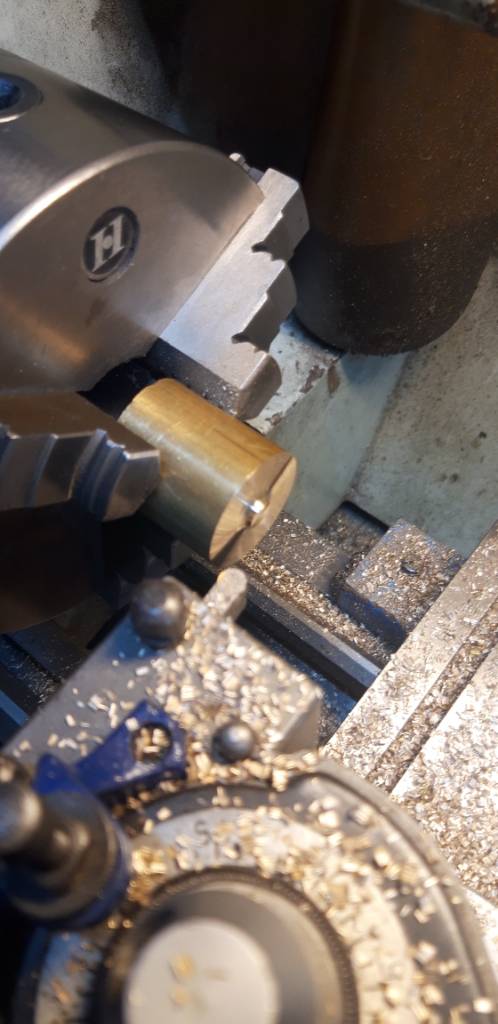

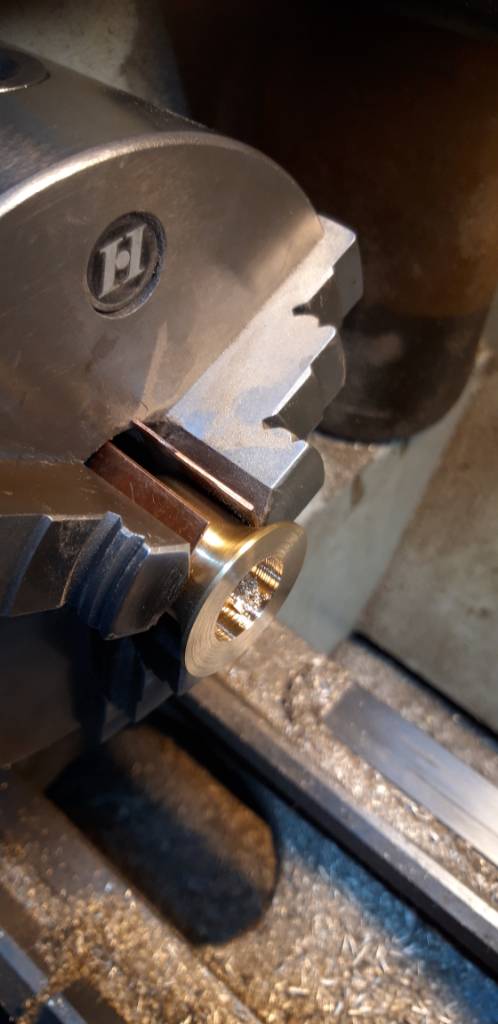

    Vanavond de stoomdom gedraaid.
    Leuk klusje om te doen.
    Nu alleen nog de ronding van de ketel aanbrengen.
    Alleen twijfel ik of ik dit met de vijl of met de slagbeitel ga doen.
    Want hier heb ik totaal geen ervaring mee.
    Gr Norwin 20221002_205135.jpeg 20221002_212243.jpeg 20221002_215215.jpeg

    ozy en R Groen vinden dit leuk.
  12. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    715
    Locatie:
    Swifterbant

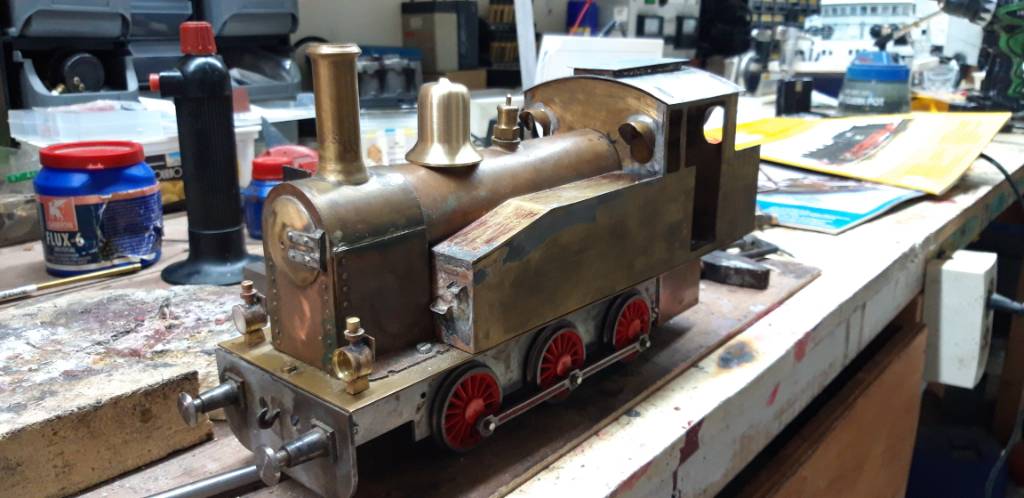

    Even een totaalplaatje. 20221002_220147.jpeg

    ozy, R Groen, verfbrander en 1 andere persoon vinden dit leuk.
  13. verfbrander

    verfbrander

    Lid geworden:
    23 dec 2005
    Berichten:
    1.338
    Locatie:
    Gouda
    Echt leuk !!!

    norwin vindt dit leuk.
  14. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    715
    Locatie:
    Swifterbant

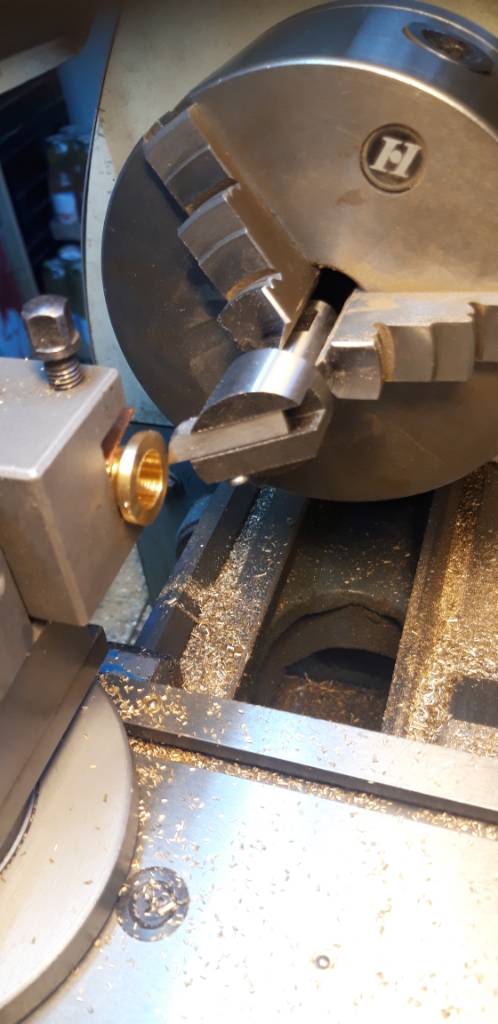

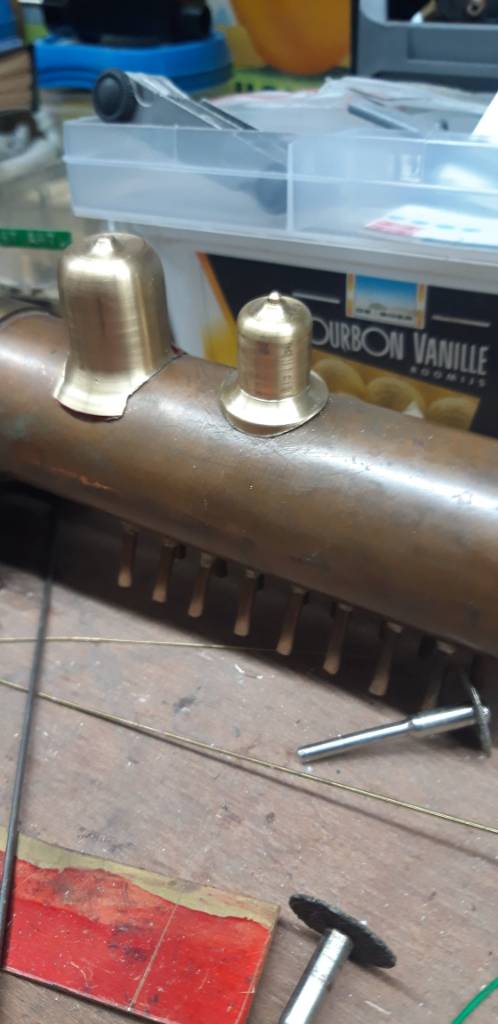

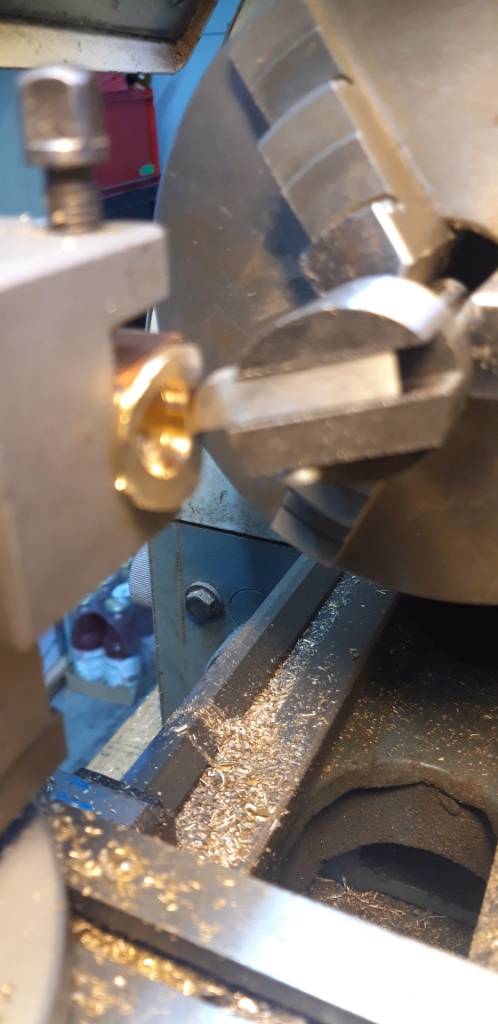

    De dom is afgewerkt met de slagbeitel.
    Best tevreden met het resultaat.

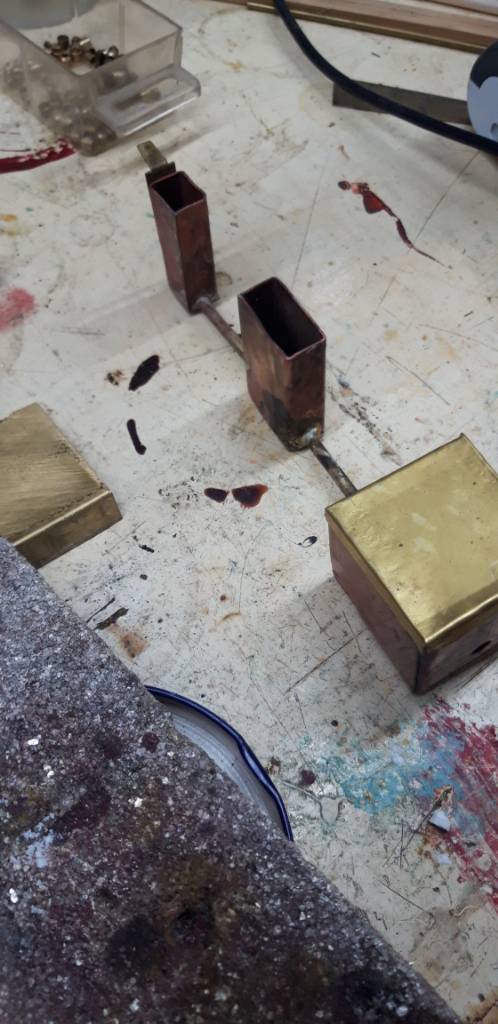

    Inmiddels is de brander ook klaar en eigenlijk ben ik op het punt om de ketel voor de eerste keer op te gaan stoken. 20221009_162007.jpeg 20221009_163540.jpeg 20221009_164527.jpeg 20221016_170601.jpeg

    R Groen en ozy vinden dit leuk.
  15. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    715
    Locatie:
    Swifterbant

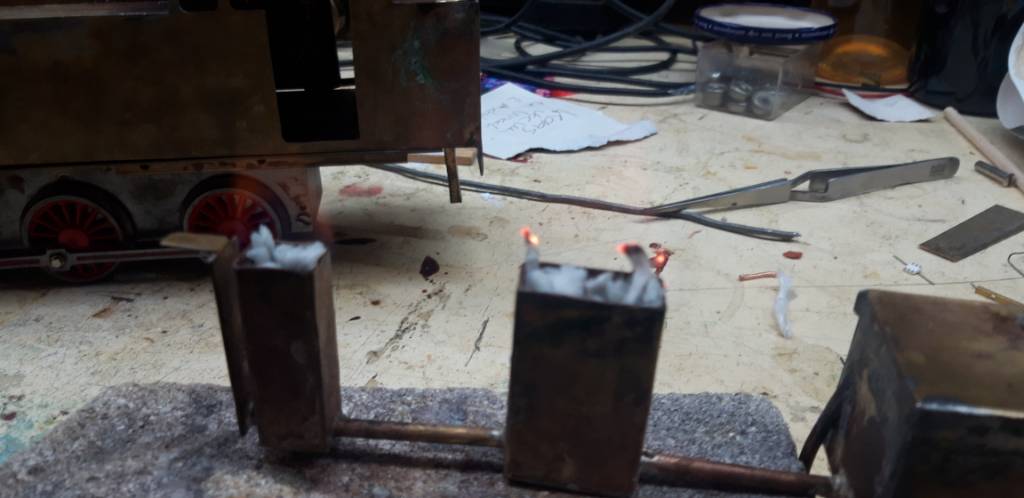

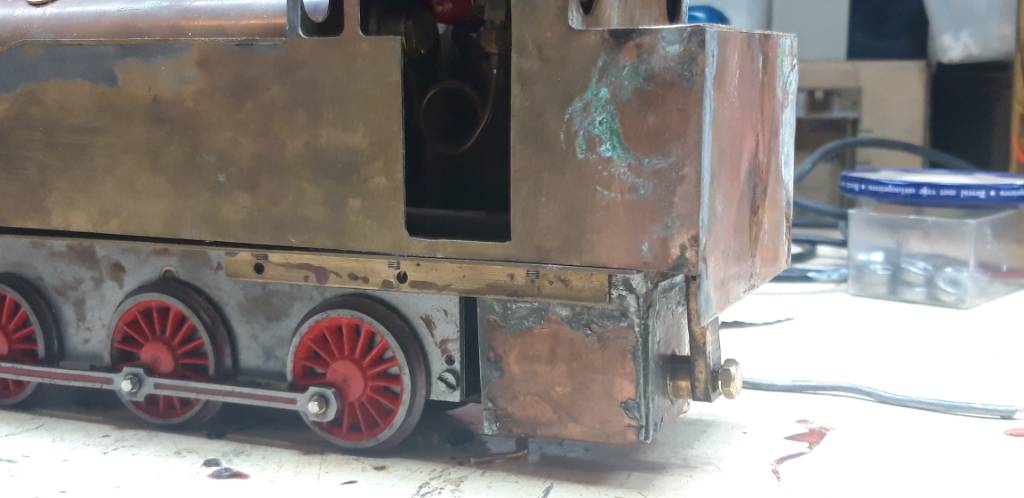

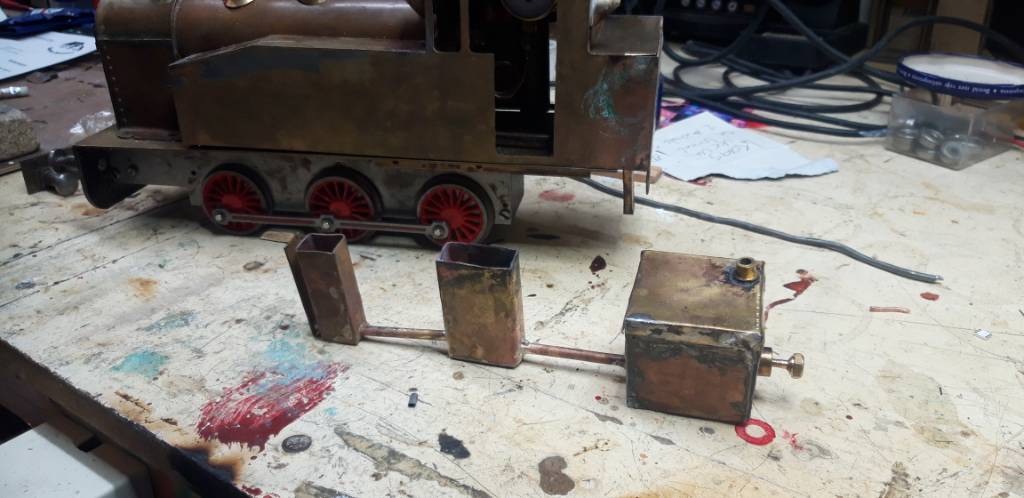

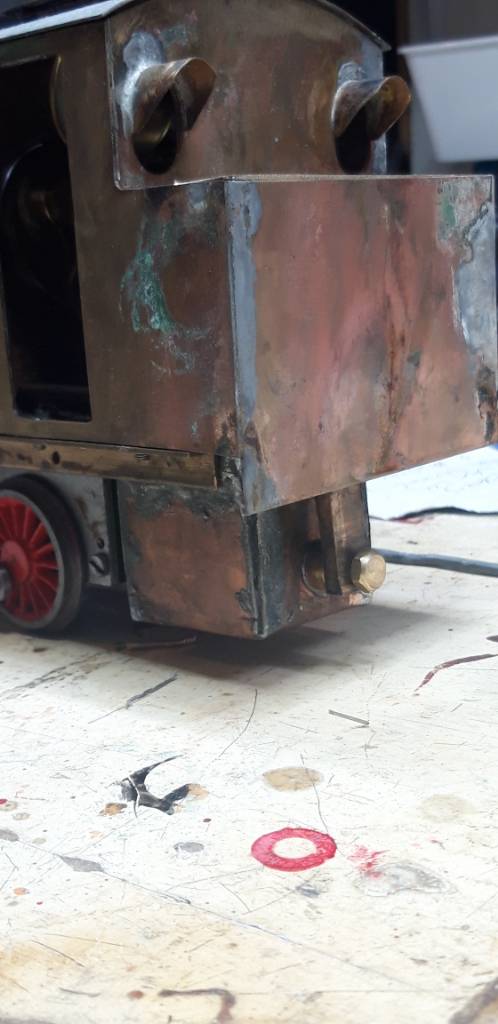

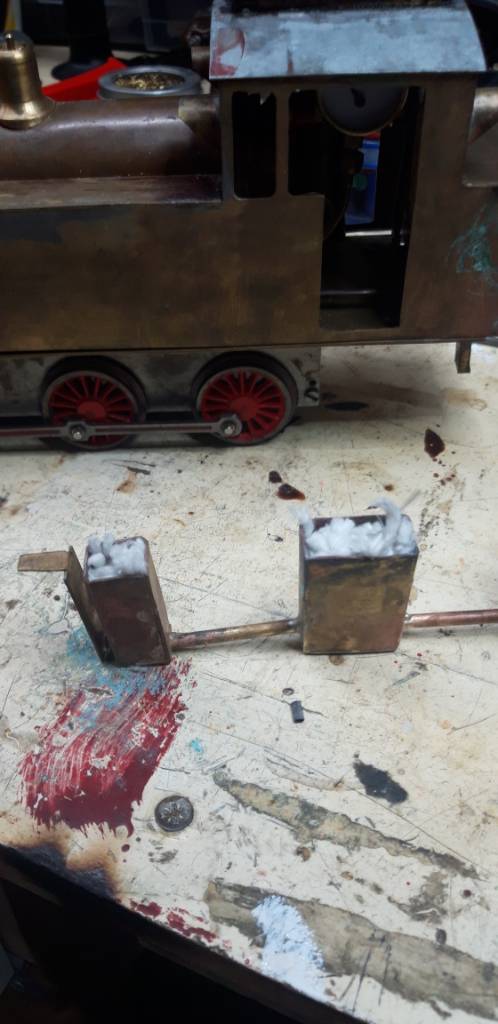

    De spiritus brander is klaar en past onder de locomotief.
    Tijd om de Saskia eens onder stoom te gaan brengen. 20221210_225156.jpeg 20221210_225203.jpeg 20221210_225254.jpeg 20221210_225519.jpeg 20221210_225914.jpeg

    ozy vindt dit leuk.
  16. willemvdm

    willemvdm PH-SAM

    Lid geworden:
    8 okt 2007
    Berichten:
    1.493
    Locatie:
    Alphen a/d Rijn
    Nog een tip.
    Je hebt dus gekozen voor 2 grote pitten in plaats van 3 of 4 kleine pitten.
    De ervaring is dat de strengen in het midden van de pitten onvoldoende zuurstof krijgen.
    Die bio-ethanol gaat dus onverbrand de schoorsteen uit.
    Je kunt brandstof besparen door in het midden van de pit een staaf massief messing te plaatsen.
    Dus minder strengen is minder brandstof gebruik, maar wel dezelfde warmte opbrengst.
    Je moet een mooie vlam van circa 2 cm hoog krijgen.

    En nog een tip.
    Alle strengen moeten even hoog zijn.
    Meestal circa 5 mm boven de buis uitsteken
    Grof tunen van de brander kun je naast de lok doen.
    Ik weet het brandstofverbruik niet maar 1,5 cc alcohol per minuut zou een start kunnen zijn.
    Fijn tunen kan alleen op de baan, en is ook afhankelijk van de baan condities en het aantal wagons.

    Succes Willem

    Laatst bewerkt: 11 dec 2022
  17. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    715
    Locatie:
    Swifterbant
    Dank je wel voor de tip.
    Dat er twee pitten zijn is volgens tekening en omdat dit mijn eerste locomotief is wilde ik niet teveel afwijken.

  18. willemvdm

    willemvdm PH-SAM

    Lid geworden:
    8 okt 2007
    Berichten:
    1.493
    Locatie:
    Alphen a/d Rijn
    Dan gaat het wel lukken.
    Tekeningen uit Onder Stoom 2008/2009?
    Dat zijn beproefde tekeningen.
    Daar rijden er al veel van.

    Succes Willem

    norwin vindt dit leuk.
  19. norwin

    norwin

    Lid geworden:
    29 sep 2004
    Berichten:
    715
    Locatie:
    Swifterbant

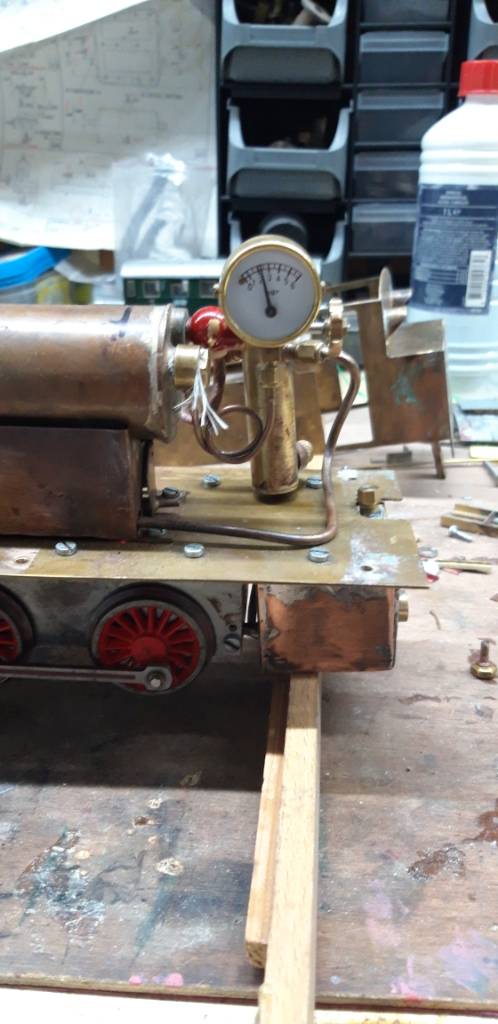

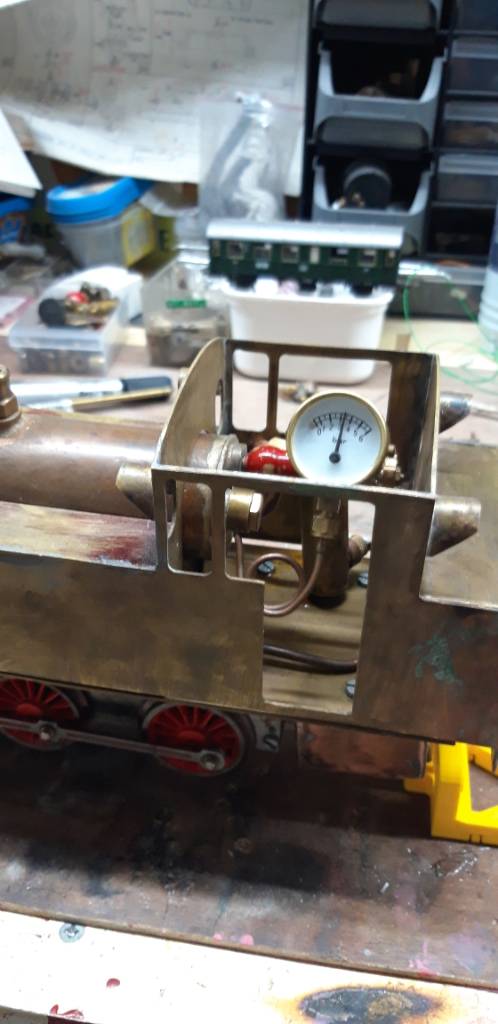

    Eerste twee pogingen om de ketel onder stoom te brengen.
    Veel gesmeer en overal water.
    Maar de ketel is best snel op temperatuur.
    Maar ik denk dat ik teveel water in de ketel heb gedaan.
    Leermoment zeg maar. 20230121_150349.jpeg 20230121_153739.jpeg

    R Groen vindt dit leuk.
