stoomsleper, bouw is gestart
- Topicstarter John33
- Startdatum
F.van.Gent
In Memoriam
Laatst bewerkt door een moderator:
F.van.Gent
In Memoriam

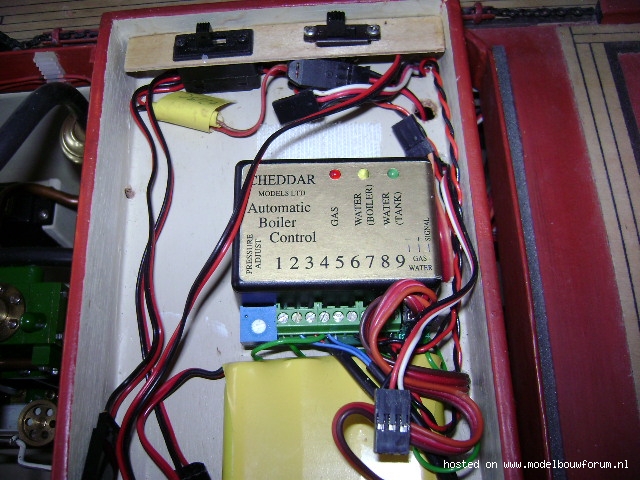

De bovenste foto: is het regel gedeelte dus het A B Ceetje zeg maar.

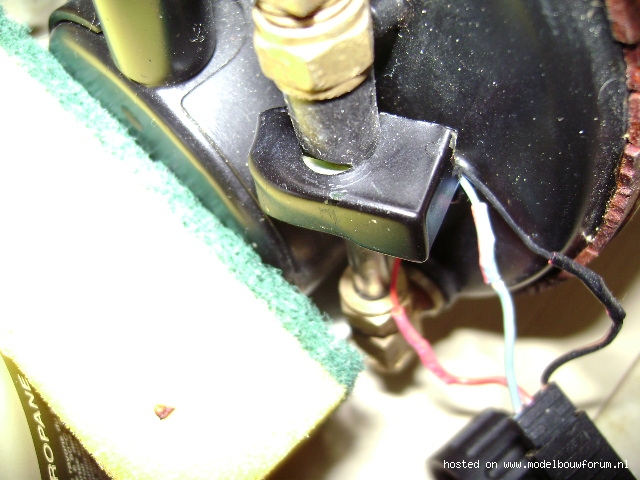

De middelste is het peilglas sensorretje voor het water.
De onderste is het regelgedeelte Gas.
Bij voldoende druk gaat de brander op de slaapstand zeg maar(waakvlam)
Dan zit er nog : een omkeerkraan in, die zorgt als dat het waterpompje ;het water in de ketel pomp of het pompt het water gewoon rond.
Maar het pompje blijft CONTINU pompen.
Dat i. v .b .met het eventueel afslaan van het pompje.
Zolang daar geen lucht bij kan blijft het pompen hoor
Laatst bewerkt door een moderator:
Frederik,
SUPER, dit commentaar bij de foto`s.
Alleen jammer dat Cheddar dit niet meer verkoopt.
Dat van dat pompje is wel makkelijk, je hebt altijd circulatie in de ketel.
Zo`n gas regelaar is ook erg handig, gelukkig heb ik 2 tekeningen om dit zelf te kunnen maken, echter alleen niet zo klein als die van Cheddar.
SUPER, dit commentaar bij de foto`s.
Alleen jammer dat Cheddar dit niet meer verkoopt.
Dat van dat pompje is wel makkelijk, je hebt altijd circulatie in de ketel.
Zo`n gas regelaar is ook erg handig, gelukkig heb ik 2 tekeningen om dit zelf te kunnen maken, echter alleen niet zo klein als die van Cheddar.
F.van.Gent
In Memoriam
Alleen jammer dat Cheddar dit niet meer verkoopt.
Als hij nog had geleefd zou hij het wel verkopen denk ik
Het was volgens mij een tweemans bedrijfje Vader en Zoon
F.van.Gent
In Memoriam
Ik meende dat al te hebben beantwoord
Maar in ieder geval
Die schuurspons doet dienst als warmte overdracht brander gasketel tegen het bevriezen
F.van.Gent
In Memoriam
nou, de foto`s,
de zooi na het uren schuuuuuren:
nog een foto hier van,
Begonnen met de opbouw:
De romp op zijn kop in de eerste laag grondverf:
en de romp met opbouw tot zover:

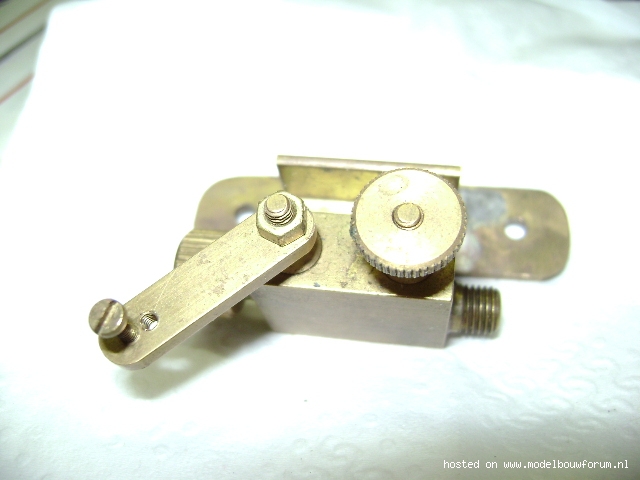

Deze is door mijn zelf gemaakt de gasregeling dus
Cloon van Cheddar
Laatst bewerkt door een moderator:
Deze is door mijn zelf gemaakt de gasregeling dus
Cloon van Cheddar
Frederik,
dit wordt door een servo aangestuurd denk ik, (aan en eerdere foto zag ik een servo aan de gasregelklep zitten).
Maar hoe weet dit "ding" wat de keteldruk is ?
Zit er een soort drukopnemer in die instelbaar is en die via het kastje de servo aan kan sturen ?
Het ziet er namelijk wel heel erg compact uit namelijk.
Laatst bewerkt door een moderator:
Bekijk dit filmpje eens:
YouTube - steam launch perlen model
bijna in het midden en bijna op het einde zie je een rood pompje (aan het einde van het filmpje zie het werken).
ALs ik het nu goed gezien heb, heeft de bouwer een servo omgebouwd tot voedingspomp !!!!
de potmeter er uit gesloopt, en op de uitgaande as een kruk/sleuf mechanisme gemaakt.
Nu kun je met een schakelaar op de zender deze pomp aan en uit zetten GEWELDIG !!!
YouTube - steam launch perlen model
bijna in het midden en bijna op het einde zie je een rood pompje (aan het einde van het filmpje zie het werken).
ALs ik het nu goed gezien heb, heeft de bouwer een servo omgebouwd tot voedingspomp !!!!
de potmeter er uit gesloopt, en op de uitgaande as een kruk/sleuf mechanisme gemaakt.
Nu kun je met een schakelaar op de zender deze pomp aan en uit zetten GEWELDIG !!!
F.van.Gent
In Memoriam
Kijk dat dingetje aan de kabel moet je aan/in de ketel maken (voeler) dus
En dat kastje zorgt voor de servo.
Als de ketel op druk is gaat de vlam naar een waakvlam toe
mvg
Frederik
Laatst bewerkt door een moderator:
F.van.Gent
In Memoriam
mvg
Frederik
Laatst bewerkt door een moderator:
F.van.Gent
In Memoriam
Er waren twee verschillende kastjes
Een voor alleen gas GAS REGELING
En een voor GAS EN WATERPEILREGELING

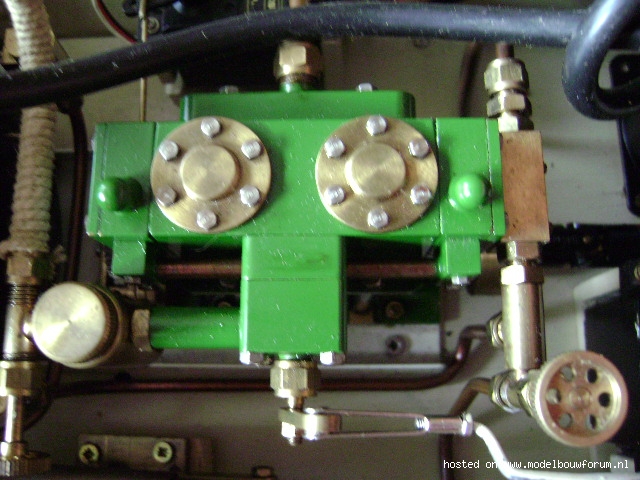

En hier het driewegkraantje voor de water pomp aangebouwd aan machine.
Deze zorgt er voor als dat het water of naar de ketel moet
Of weer terug naar de voorraadtank
Hoop als dat het zo een beetje duidelijk is
En Joop oh nooit geen moelijkheden zo hoor met het pompen
Werkt altijd Mvg Frederik
Laatst bewerkt door een moderator:
kleine update:
stoommachine is gemaakt, model a la Krick, regner, occilerend met de omkeer/regelschijf op de middenkolom.
De machine draait, linksom en rechtsom, echter op stoom nog niet helemaal zelf aanlopend.
Op lucht (fietspomp) loopt ie prima, dus nog even prutsen om ook op stoom soepel aan te laten lopen.
De omkeerschuif lekt nog redelijk wat stooom weg, ik zal dus nog flink met Jif en koperpoets aan de gang moeten om deze in te slijpen zodat deze stoomdicht wordt.
Hebben de andere bezitters van een livesteam boot ook last van condenswater wat door de machine weg lekt etc. waardoor er een hoop stoom/water/olie smurrie onderin de boor terecht komt ?
De schroef is besteld (Raboesch 3 blads type 156), tezamen met klein spul zoals anker+lier, bolders, luchtkokers, positieverlichting, patrijspoorten, etc.
De schroefas is geplaatst, roerkoning zit in de romp gelijmd.
Als de schroef binnen is kan ik de schroefas definitief vastlijmen.
Materialen voor de ketel komen uit het eigen "magazijn":
- Ketelbuis, rond 94mm, circa 20cm lang.
- vuurgang rond 28mm.
- vlampijpen rond 12mm (waterleidingbuis).
- manometer tot 3 bar (lag nog ergens).
- peilglas delen + bijpassend stukje glas).
- gasbrander.
Zender met toebehoren uit de oude doos, Multiplex Europa Sprint, uitgebouwd naar 6 kanalen.
3 kanalen worden gebruikt:
1: vooruit/achteruit.
2: roerservo links/rechts.
3: stoomfluit bediening.
binnenkort wat foto`s.
Het dek is inmiddels vervangen (zie een pagina terug)
stoommachine is gemaakt, model a la Krick, regner, occilerend met de omkeer/regelschijf op de middenkolom.
De machine draait, linksom en rechtsom, echter op stoom nog niet helemaal zelf aanlopend.
Op lucht (fietspomp) loopt ie prima, dus nog even prutsen om ook op stoom soepel aan te laten lopen.
De omkeerschuif lekt nog redelijk wat stooom weg, ik zal dus nog flink met Jif en koperpoets aan de gang moeten om deze in te slijpen zodat deze stoomdicht wordt.
Hebben de andere bezitters van een livesteam boot ook last van condenswater wat door de machine weg lekt etc. waardoor er een hoop stoom/water/olie smurrie onderin de boor terecht komt ?
De schroef is besteld (Raboesch 3 blads type 156), tezamen met klein spul zoals anker+lier, bolders, luchtkokers, positieverlichting, patrijspoorten, etc.
De schroefas is geplaatst, roerkoning zit in de romp gelijmd.
Als de schroef binnen is kan ik de schroefas definitief vastlijmen.
Materialen voor de ketel komen uit het eigen "magazijn":
- Ketelbuis, rond 94mm, circa 20cm lang.
- vuurgang rond 28mm.
- vlampijpen rond 12mm (waterleidingbuis).
- manometer tot 3 bar (lag nog ergens).
- peilglas delen + bijpassend stukje glas).
- gasbrander.
Zender met toebehoren uit de oude doos, Multiplex Europa Sprint, uitgebouwd naar 6 kanalen.
3 kanalen worden gebruikt:
1: vooruit/achteruit.
2: roerservo links/rechts.
3: stoomfluit bediening.
binnenkort wat foto`s.
Het dek is inmiddels vervangen (zie een pagina terug)
helaas nog geen foto`s maar wel een filmpje, de stoommachine is af.
De kwaliteit laat te wensen over, maar de machine draait:
http://nl.youtube.com/watch?v=TZT-T5kL3nc
De kwaliteit laat te wensen over, maar de machine draait:
http://nl.youtube.com/watch?v=TZT-T5kL3nc
Laatst bewerkt door een moderator:
F.van.Gent
In Memoriam
helaas nog geen foto`s maar wel een filmpje, de stoommachine is af.
De kwaliteit laat te wensen over, maar de machine draait:
Nou John als ik het zo bekijk
draaid het toch niet al te mooi he
Ik heb zo het idee :als dat de kanalen van je omkeerbeweging niet helemaal kloppen.
Vraag mij af hoe of dat jij zo iets maakt.
mvg
Frederik
Beste Frederik,
Als U kijkt loopt de machine de ene kant op wel goed, (begin filmpje)
Als ik dan de omkeerschuif verdraai loopt het machientje een beetje hakkelig (laaste deel van het filmpje).
Dit komt omdat ik de omkeerschuif te ver had doorgedraaid, dan knijp je de doorlaten te veel en loopt het allemaal niet meer zo mooi.
En een fietspomp heeft maar beperkte inhoud, later eens op stoom proberen.
Het lijkt of de as slingert, maar dat is alleen het uiteinde, dit moet er nog af.
Als U kijkt loopt de machine de ene kant op wel goed, (begin filmpje)
Als ik dan de omkeerschuif verdraai loopt het machientje een beetje hakkelig (laaste deel van het filmpje).
Dit komt omdat ik de omkeerschuif te ver had doorgedraaid, dan knijp je de doorlaten te veel en loopt het allemaal niet meer zo mooi.
En een fietspomp heeft maar beperkte inhoud, later eens op stoom proberen.
Het lijkt of de as slingert, maar dat is alleen het uiteinde, dit moet er nog af.
