Verschil oplossen 5,8ghz frequentie [copilot oplossing]

Na de test of ik mijn rc305 ontvanger kan laten werken op de 5.885 mhz van de avionicsrc zender zal ik dit ook (laten) proberen :)

Maat van me heeft de spullen en ervaring voor SMD solderen :)

Hm jammer, met deze mod wordt blijkbaar omgeschakeld tussen de Foxtech en de Rangevideo frequenties. De Airwave (ImmersionRC/Fatshark) frequenties liggen hier weer 5Mhz vanaf... :(

Unformtulately this solution does IMHO NOT work propperly. What the modification does is simply setting a different set of channels. The module is made to support alternate channels, but as oposed to what the author of the mod claims, those frequencies ARE ALSO NOT FULLY COMPATIBLE. They are all 5Mhz off which is a lot considering that the bandwidth of the signal is 8Mhz. It works in close proximity, but I doubht that this really can compete quality and range wise with transmitters that are on the PROPPER freuquencies.

Markus

Er zijn dus de volgende frequenties:

Foxtech: [E]
Ch1:5705MHz
Ch2:5685MHz
Ch3:5665MHz
Ch4:5645MHz
Ch5:5885MHz
Ch6:5905MHz
Ch7:5925MHz
Ch8:5945MHz

Rangevideo: [A]
CH1 5865MHz
CH2 5845MHz
CH3 5825MHz
CH4 5805MHz
CH5 5785MHz
CH6 5765MHz
CH7 5745MHz
CH8 5725MHz

Airwave (ImmersionRC/Fatshark):
CH1 5.740GHz
CH2 5.760GHz
CH3 5.780GHz
CH4 5.800GHz
CH5 5.820GHz
CH6 5.840GHz
CH7 5.860GHz

Oké, weer even een update. Mijn defecte ontvanger heb ik weer tot leven kunnen wekken. Aangezien ik door twijfels alles weer had hersteld heb ik nogmaals de mod uitgevoerd en kanaal 3 opgeofferd van de bovenstaande ontvanger door een smd component kruislings te verschijven naar de lege positie. Op mijn fatshark 100mw tx ben ik gaan zoeken met de dipswitches en op kanaal 7 had ik beeld (als ik de settings goed lees 1 en 2 off en 3 op on).

De eerste test: Beeld is in kleur en de ontvanger heeft nog op tien meter bereik zonder enige vorm van antenne. Ook de schielding van de ontvanger zit nog niet op zijn plaats. Beeld geeft wel een soort van moiré effect en vervormd af en toe. Ik heb nu geen tijd om verder te kijken maar de vervorming kan twee oorzaken hebben nl. de 5MHz frequentie verschuiving tov zender en ontvanger of de schielding en antenne die niet geplaatst zijn. Mijn halogeen buro lamp en mijn mobiele en huistelefoons kunnen dus instralen.

Wordt vervolgd.

Even voor de beeldvorming:

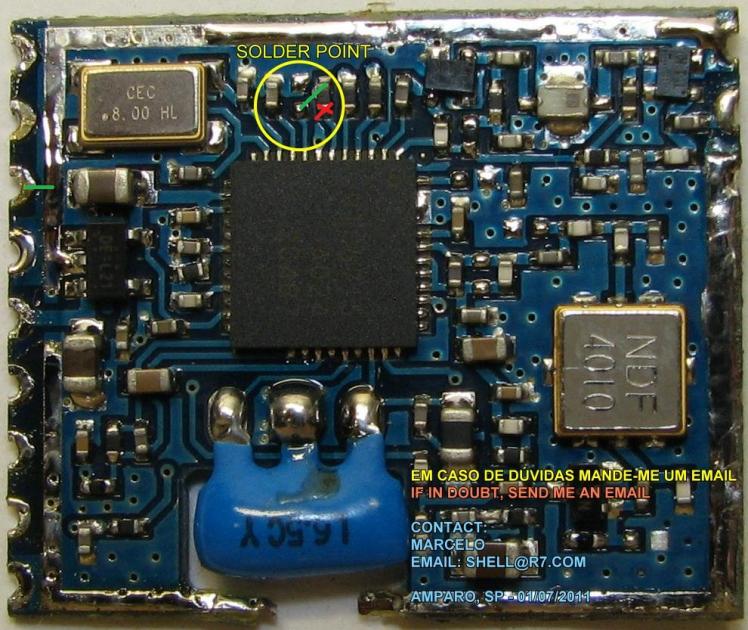

Bij het circeltje waar solderpoint staat heb ik het van rechter smd component het onderste pootje los gesoldeerd en voorzichtig naar het linker onderste lose punt gesoldeerd. Het smd componentje zit dus schuin.
Kanaal 3 is dan vastgezet door aan de linker soldeerpunten zijde, het derde contactpunt van boven aan massa te leggen (soldeerklodder rechtdoor naar de restanten van de behuizingssporen)

Laatst bewerkt:
Groen is hoe de smd nu loopt en rood waar de verbinding verbroken is. Linkerzijde is om het kanaal te fixeren daar ik geen schakelaar heb zoal op de rc305. Ik moet het doen met een kanaal verbinden naar massa.
full

Laatst bewerkt door een moderator:
Gezien het schots en scheve SMD lijkt het wel chinese handarbeid en geen luxe machinale pick & place productie. :?

Update:
Ben nog even bezig geweest in het testen van verschillende kanalen en dus frequenties. Het beeld blijft vervormen op alle kanalen. Het blijft een leuke oplossing voor mensen die willen meekijken maar niet voor de fpv piloot zelf. Het beeld is goed te zien maar is te vergelijken met een oude videoband waar de recorder naar zijn tracking blijft zoeken en af en toe het beeld scheef trekt. Aangezien de (uit)vinder van deze mod wel goede resultaten heeft en ik toch een aantal ontvangers heb besteld ga ik dit in de toekomst nog eens proberen.

update 1.
Men heeft kunnen achterhalen welke frequencies de ontvanger aankan. Hieronder een overzicht van de kanalen tov de immersion / fatshark.
+----------------+
| switching band |
| RX5808 RTC6715 |
| processor pin |
|-----+-----+----|
|pin 4|pin 3|band|
|-----+-----+----|
| 0 | 0 | A |
| 0 | 1 | B |
| 1 | X | E | <- original
+-----+-----+----+
+---------+---------------------+
| | RC305-RX5808 module |
|Immersion+-------+------+------|
| |A band |B band|E band|
|---------+-------+------+------|
| 5720 | 5725 | 5733 | 5705 |
| 5740 | 5745 | 5752 | 5685 |
| 5760 | 5765 | 5771 | 5665 |
| 5780 | 5785 | 5790 | 5645 |
| 5800 | 5805 | 5809 | 5885 |
| 5820 | 5825 | 5828 | 5905 |
| 5840 | 5845 | 5947 | 5925 |
| 5860 | 5865 | 5866 | 5945 |
+---------+-------+------+------+

Nou ja, het is leuk experimenteren zo, maar echt iets bruikbaars gaat er waarschijnlijk niet uitkomen om de eenvoudige reden dat een exacte match wat frequentie betreft tussen Rx en Tx slechts één (klein) deel is van de hele draadloze verbinding.

Iedere audio/video zender/ontvanger op de 5.8GHz band gebruikt normaliter FM modulatie, waarbij zaken als bandbreedte van het videosignaal, de frequenties van de audio zijband(en) allemaal niet in vaste regels gegoten zijn. Daar komt bij dat men in de regel om de signaal/ruis verhouding te vergroten zaken als preemphasis/deemphasis toepast.

Pas als dat alles aan beide kanten overeenkomt heb je een goede kans dat het signaal op de uitgang van de ontvanger overeenkomt met het signaal op de ingang van de zender.

Ook hier geldt dat systemen onderling in de regel niet compatibel zijn door een gebrek aan vastgestelde normen, dus zaken als frequenties, modulatie, bandbreedte van video/audio signaal, afstand van de audioband(en) tot de centerfrequentie, etc. etc. zijn allemaal niet vastgelegd. Systemen die aan wettelijk gestelde eisen voldoen, zoals de ImmersionRC en Fatshark systemen, voldoen wel aan de normen betreffende frequenties, bandbreedte van het RF signaal per kanaal, harmonischen, etc. maar zaken als preemhasis/deemphasis e.d. zijn niet aan wettelijke eisen gebonden.

Kortom, een leuk experiment, maar alleen met afstemmen op de juiste frequentie ben je d'r (helaas) nog niet en daarmee is de kans van slagen niet zo bijster groot.

Met vriendelijke groet,

Sander Sassen
ImmersionRC - Real Virtuality

Maar als alle ontvangers het type RC301 zijn, is het redelijk aannemelijk dat de verschillen een softwarematige iets zijn en modulatiemethode en gebruikte draaggolven/kanaalscheidingen gelijkwaardig zijn. Hoe de PLL dat van de tuner oplost, kun je verder weinig invloed op uitoefenen. Dat zit in de software zelf. :?

Wat Sander zegt klopt maar toch zet ik hier wat vraagtekens bij. Ik heb het één en ander gelezen over fcc normeringen maar dat gaat meer op voor het wifi gedeelte. Wat ik vreemder vind is dat juist fatshark / immersion en airwave zich onderscheiden van de markt. Ik denk dan meer aan het beschermen van een eigen produkt door juist af te wijken van de meest gangbare protocollen. Iets dat vaak voorkomt maar ik denk dat er wel een vrij simpele oplossing moet zijn (lees hoop).
We wachten af wat de ontwikkelingen worden.

Laatst bewerkt:
Wat Sander zegt klopt maar toch zet ik hier wat vraagtekens bij. Ik heb het één en ander gelezen over fcc normeringen maar dat gaat meer op voor het wifi gedeelte. Wat ik vreemder vind is dat juist fatshark / immersion en airwave zich onderscheiden van de markt. Ik denk dan meer aan het beschermen van een eigen produkt door juist af te wijken van de meest gangbare protocollen. Iets dat vaak voorkomt maar ik denk dat er wel een vrij simpele oplossing moet zijn (lees hoop).
We wachten af wat de ontwikkelingen worden.

Nou nee, de wijze van modulatie etc. heeft niks met CE of FCC te maken, ik (ImmersionRC) en Fatshark gebruiken modules die op ons verzoek zijn ontworpen om zonder problemen te vallen binnen de RTT&E richtlijnen. Hierdoor is de ImmersionRC en Fatshark apparatuur de enigste die CE gecertificeerd is.

Er zijn derhalve geen gangbare protocollen, simpelweg omdat iedereen z'n eigen ding doet. Bij WiFi (digitale data pakket gebaseerde draadloze overdracht van informatie) zijn een aantal standaarden gedefiniëerd omdat je anders niet merk A met merk B kan combineren, men had al gauw door dat men zich zodoende zelf in de vingers snijdt.

Met de ImmersionRC producten heb ik één ding helder voor ogen gehad en da's het ontwerp en productie van apparatuur die valt binnen de geldende richtlijnen. Daarmee schep je een precedent voor andere fabrikanten om zich ook aan deze richtlijnen te houden en dat werkt standaardisatie juist in de hand.

Het feit dat de bekende Foxtech 5.8GHz Rx/Tx set dezelfde stekkers als ImmersionRC gebruikt met een compleet andere pinout en het feit dat hun Rx/Tx nooit van z'n leven aan de CE/FCC/RTT&E richtlijnen gaat voldoen is een duidelijk teken dat men daar absoluut sch**t aan heeft (frequenties en harmonischen vallen volledig buiten toegestane frequentiebanden).

Kortom, als je roept dat het het beschermen van het eigen product is ga je voorbij aan alle moeite die ik heb genomen om ervoor te zorgen dat het product aan de gestelde wettelijke normen voldoet. Dat de andere fabrikanten daar sch**t aan hebben geeft al aan waar voor hun de schoen wringt. Het bijkomende feit dat ze ook nog eens dezelfde stekkers gebruiken met een andere pinout geeft al aan dat ze absoluut geen zin hebben iets te standaardiseren.

Kortom, vingerwijzen mag, maar dan graag richting de juiste personen, niet degenen die op allerlei manieren proberen om juist standaardisatie te bevorderen. Het zou voor andere fabrikanten alleen maar in hun voordeel zijn als ze dezelfde stekkers en frequenties/modulatie/etc als ImmersionRC gebruiken, zeker als de prijzen van hun apparatuur lager liggen, zodoende heeft de consument de keuze.

Dat een fabrikant als Foxtech op de markt komt twee jaar nadat de ImmersionRC videozenders al lang en breed over de hele wereld verkocht zijn geeft al aan dat het belang van de consument of standaardisatie in het algemeen bij hun absoluut geen prioriteit heeft. Sterker nog, het werkt alleen maar in hun voordeel, Foxtech Tx inpluggen op een ImmersionRC stekker geeft dikke rookwolken en een defecte Foxtech Tx, kortom weer een klant die een nieuwe Foxtech Tx gaat kopen.

Misschien moet je even stilstaan bij de motivaties van de diverse partijen om met afwijkende zaken op de markt te komen dan een merk wat al jaren producten op de markt brengt voor dezelfde doelgroep.

Met vriendelijke groet,

Sander Sassen
ImmersionRC - Real Virtuality
