Water detectie

Discussie in 'Algemeen scheepsbouw' gestart door Watergeus, 24 jun 2019.

  1. Watergeus

    Watergeus Vriend van modelbouwforum.nl

    Lid geworden:
    7 mrt 2011
    Berichten:
    768
    Locatie:
    Dordrecht
    Afgelopen zaterdagavond hebben we wat gezellige uurtjes aan de waterkant doorgebracht met diverse modellen.
    Klein detail was dat er iets meer wind stond als verwacht met de bijbehorende deining.
    Dit zorgde voor best wel wat spectaculaire vaarbewegingen waar we helaas geen beeldmateriaal van hebben, we hadden onze handen best wel vol aan het op koers houden van de boten.

    Voor zover ik weet was er geen enkele boot droog gebleven van binnen.

    Ik heb echter de pech dat er bij een van mijn bootjes net even teveel water binnen was gekomen ( voor de zoveelste keer :rolleyes:) en nu lijkt het erop dat dit nu te vaak gebeurt is waardoor het mij nu waarschijnlijk 2 schakelmodules gekost heeft.

    Naast het zoeken naar de oorzaak van het overmatige water in de romp ben ik ook op zoek naar een compacte en simpele detectie methode met een duidelijk waarneembare alarmering (zichtbaar en/of hoorbaar).

    Ik hoor graag jullie ideeën.

    Groet,
    Mathieu

  2. Rienk

    Rienk

    Lid geworden:
    9 nov 2017
    Berichten:
    175
    Locatie:
    Friesland Franeker
    zet er een pompje in die hem onder het varen leeg zuigt scheelt je denk ik veel kosten ;)

  3. FreekS

    FreekS

    Lid geworden:
    17 jul 2008
    Berichten:
    715
    Locatie:
    Düsseldorf, Duitsland
    De duikboten hebben dat als deel van de regelaar van de duiktank. Dat zijn twee RVS stangen waartussen geleidbaarheid gemeten wordt. Verschillende acties kunnen dan genomen worden (pomp aan, duiktank legen, etc). Er zijn zeker modules te krijgen die dit doen, die van mij zijn geïntegreerd in de duiktankregeling en van Norbert Bruggen.

  4. k-k

    k-k Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    6.325
    Locatie:
    Oostvoorne
    Mathieu, Ook bij mij deed de (CTI) schakelmodule raar. Onderweg naar huis begon op Smit Finland opeens de radar te draaien. Alles zoveel mogelijk uitgedroogd en in het zonnetje gezet. Module lag onder in het schip. Nu maar tegen het vaste deel van het dek geplakt. Er moeten wel vochtsensors zijn. Zal eens aan de buurman vragen. Die bouwt wel eens een rookmelder om om vocht te detecteren. Helaas zit hij nu even op de camping, maar zal hem een mailtje sturen. Gr. Klaas.

  5. pompebled

    pompebled Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    1 nov 2004
    Berichten:
    8.080
    Locatie:
    Sneek
  6. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.055
    Locatie:
    zaandijk
    Velleman heeft een printje voor een watermeloen.
    Als er water gedetecteerd wordt gaat er een zoemer, ik heb in plaats van de zoemer een felle knipper led gemonteerd.
    Uiteraard kun je op de uitgang natuurlijk een relais plaatsen met daaraan vast een pomp.
    Groet Piet

  7. easy

    easy

    Lid geworden:
    15 sep 2011
    Berichten:
    1.344
    Locatie:
    Antwerpen

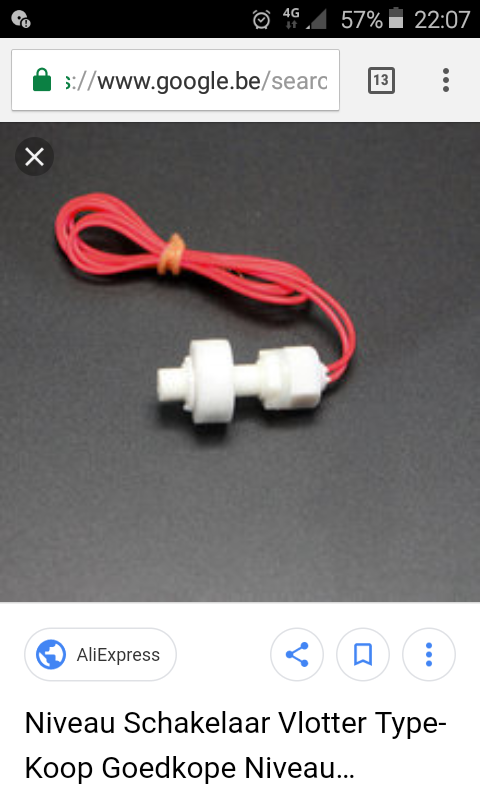

    Of zoiets


    Is maar een magneet contact, een relais zou ik er niet mee schakelen (hoogspannings vonk van de spoel.. ) maar een felle led of mini zoemer kan best. :)

  8. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.572
    Locatie:
    HELLEVOETSLUIS
    Deze vonk is eenvoudig af te vangen door het plaatsen van een diode over de aansluiting tegen de doorlaatrichting.
    Een diode 1N4004 kost misschien 10 cent.

    Laatst bewerkt: 24 jun 2019
    easy vindt dit leuk.
  9. Watergeus

    Watergeus Vriend van modelbouwforum.nl

    Lid geworden:
    7 mrt 2011
    Berichten:
    768
    Locatie:
    Dordrecht
    Jan,
    Ik denk dat ik dat printje wel kwijt kan.
    Verder heb ik niet veel ruimte voor een extra pomp(je) maar ik denk dat er wel een zoemertje of flitslampje op aangesloten kan worden.

    Bedankt in ieder geval voor de ideeën.

    Groet,
    Mathieu

  10. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.572
    Locatie:
    HELLEVOETSLUIS
    Als je denkt, dat je het printje kwijt kan. is de eerste stap genomen.

    Als je een zelf aanzuigende pomp neemt, dan kan je deze overal in het schip monteren.
    Alleen de zuigslang moet naar de bilge lopen,
    Zie als voorstel:

    https://www.banggood.com/Mini-12V-P...S-p-994431.html?rmmds=search&cur_warehouse=CN

    Voordeel, een membraanpomp mag drooglopen.

  11. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.055
    Locatie:
    zaandijk
    Ik heb in m'n boot de watermeld schakeling gebouwd, twee weerstanden en een transistor.
    Op de uitgang kun je een led of zoemer plaatsen.
    Als je wilt zet ik het schema in de topic.
    Groet Piet

  12. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.572
    Locatie:
    HELLEVOETSLUIS
    Op de website www.circuitsonline.nl staat er een eenvoudige schakeling.
    Deze staat op : https://www.circuitsonline.net/schakelingen/83/meten-en-testen/waterdetector.html
    Dit is een circuit met een Darlington schakeling, waarbij de eerste transistor werkt als detector en de tweede als een versterker.
    Indien je de zoemer vervangt door een relais met een diode in de sperrichting, dan kan je een pomp aansturen.
    Als transistor stel ik voor de goedkope NPN transistor 2N2222.
    Dan kan je de schakeling gerust gebruiken op 12V.

  13. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.055
    Locatie:
    zaandijk
    Ik gebruikte de BC 517 dat is al een darlington.
    Mijn printje was exclusief voeler 1 cm vierkant.
    Groet Piet

  14. Watergeus

    Watergeus Vriend van modelbouwforum.nl

    Lid geworden:
    7 mrt 2011
    Berichten:
    768
    Locatie:
    Dordrecht
    Bedankt allemaal voor de terugkoppeling en de ideeën.
    Zoals gezegd heb ik maar weinig ruimte in de boot, in dit geval gaat het om de Dolly van Robbe.
    Uitvoering met blusmonitor.
    Daar lijkt een hoop ruimte in te zitten maar de opbouw zakt een stuk in het dek waardoor de beschikbare ruimte erg beperkt wordt.

    Piet, van mij mag je het printje hier posten. Ik kijk er naar uit.

    Groet,
    Mathieu

  15. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.055
    Locatie:
    zaandijk

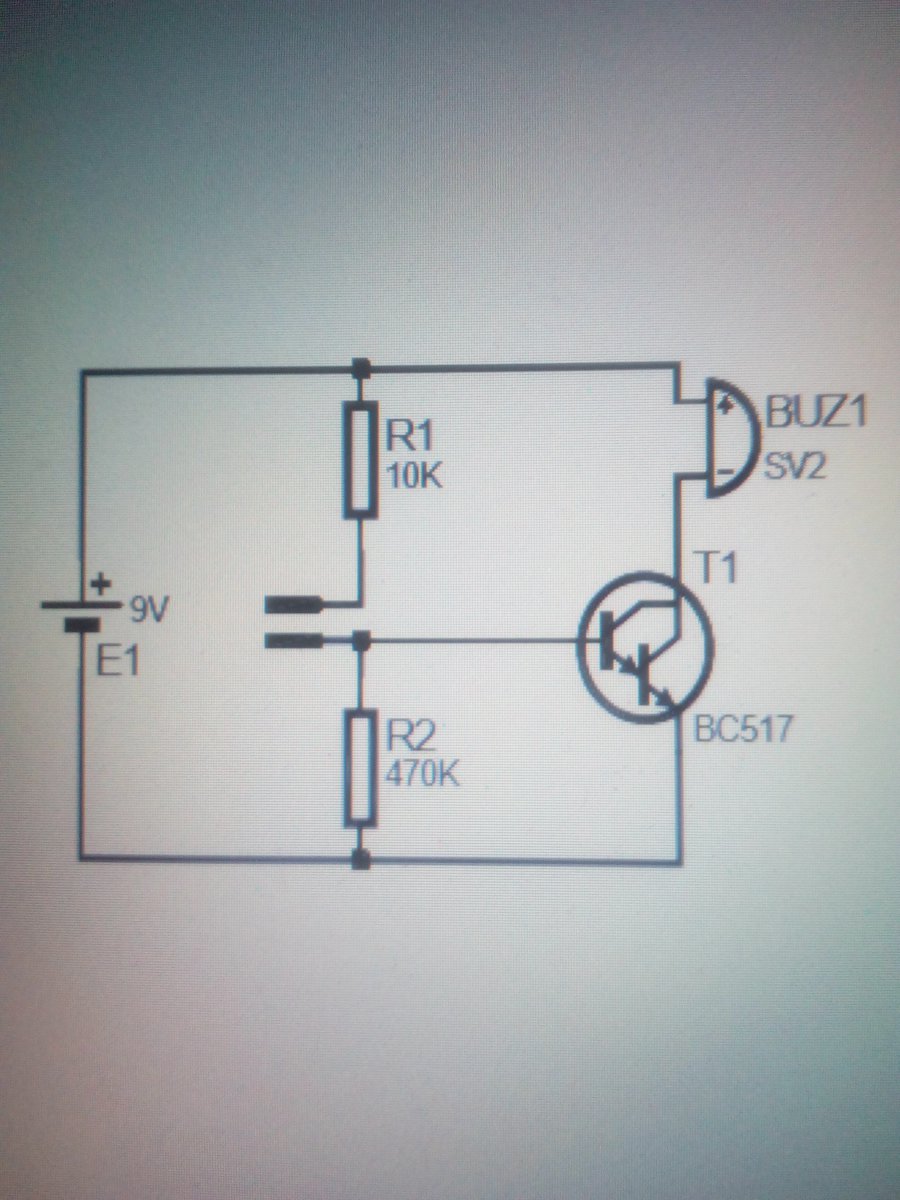

    Mathieu, hierbij het schema, is erg eenvoudig je kunt de zoemer gebruiken ik heb een felle knipperled gebruikt.
    groet Piet

    IMG_20190626_160019 (002).jpg

  16. Watergeus

    Watergeus Vriend van modelbouwforum.nl

    Lid geworden:
    7 mrt 2011
    Berichten:
    768
    Locatie:
    Dordrecht
    Piet,
    Wat gebruik je dan als voeler/detector?

  17. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.572
    Locatie:
    HELLEVOETSLUIS
    Die BC 517 is toch een "krachtpatser"
    Geschikt voor 30V en een schakelstoom van 1A.
    Gelet op het laatste kan je gerust een klein relais aansturen,
    Zie:
    https://www.onsemi.com/pub/Collateral/BC517-D.PDF

  18. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.055
    Locatie:
    zaandijk
    je kunt een klein stukje printplaat gebruiken en daar een scheiding in slijpen of twee starre kopendraden van elektradraad.
    groet Piet
