Werken aan de Hans Waasdorp RC Collectie (DE PH-SAM ELEKTRONICA CLUB)

Maar jullie denken dat dit mogelijk naar het Hf deel kan zijn?

Waar zit dat Hf deel..dan ga ik daar zoeken.

Ik begin dus te vermoeden dat jullie denken dat het Hf deel die 5,2 v stabilisatie of hoe moet ik dat noemen..mist..

En daar het probleen zit?

De radio zender staat mooi aan..maar de muziek speelt niet?

Wijs maar aan waar ik het Hf deel kan vinden..



HF deel, dat is de "variomodul", die kon je wisselen tussen 27, 35 en 40MHz. Op de foto zie ik die niet zitten, die prik je boven de twee metertjes in de zender.

Ik zou willen meten of dat losse, rode draadje wel 5,2 volt voert.
Zo ja, dan nergens zomaar aan solderen.
Eerst moeten we vaststellen (met het scoopje) of er (ergens in de zender) wel een modulatie signaal is.
Zo niet, dan hebben we daar de oorzaak.
Zoals Frank al opmerkte, zit het HF deel in de module die aan de achterkant van de zender zit ingeplugd.

Ok..natuurlijk..dom dom..dat is het dus niet.

Overigens dat rode draadje heb ik nog en is lang genoeg om de hele printplaat te bestrijken..en moet dus ergens gesoldeerd gezeten hebben gezien de soldeer restanten aan het losse uiteinde..en was getwist aan de + draad van de accu...en de accu zat er niet in.


Zo dus:

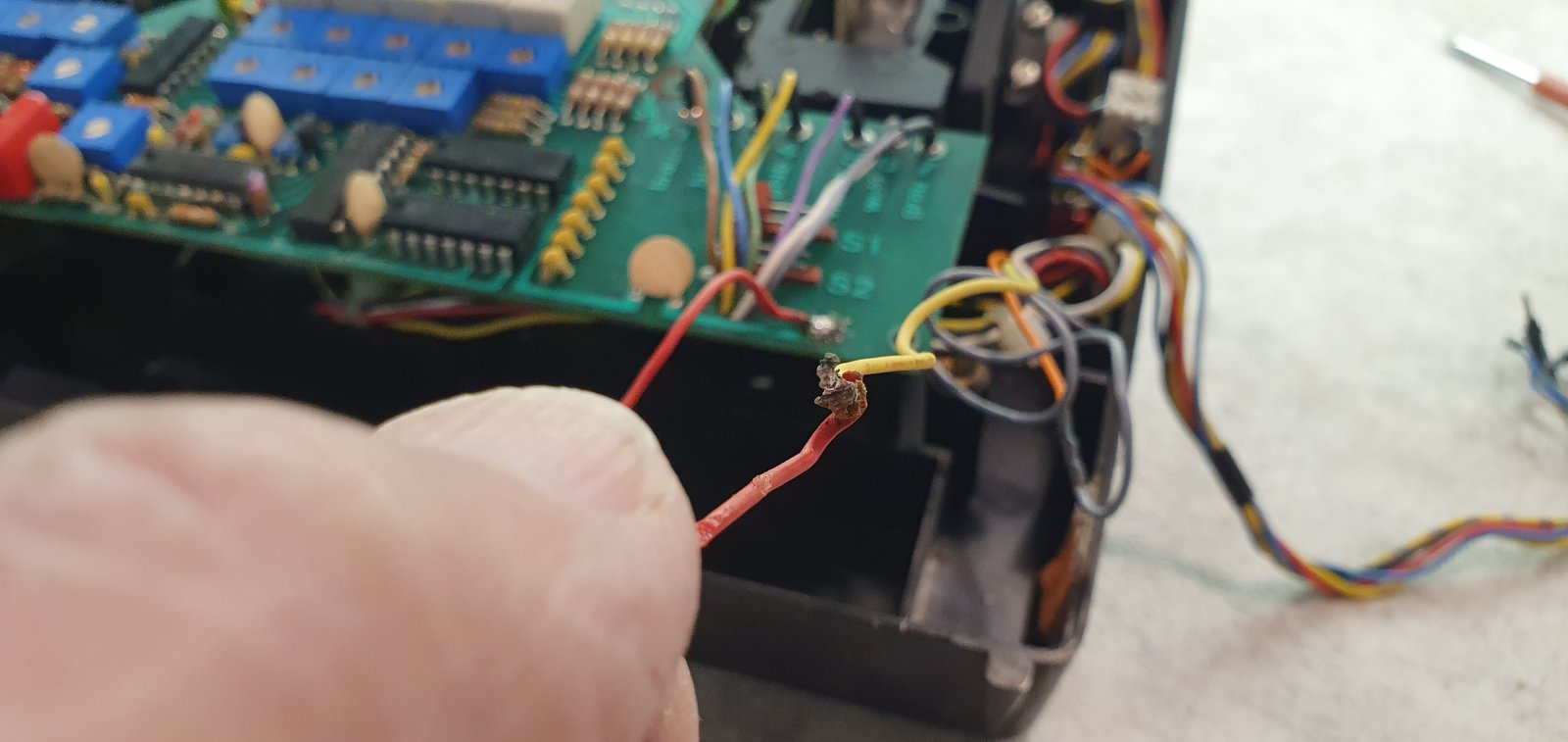

20250115_170017-jpg.606834







En dat is dus niet origineel want dan zou er altijd spanning op de print staan buiten de schakelaar om.

Dus die rode draad is nog steeds een geheim...en heeft het wat te maken met het niet functioneren ( waarvan we niet weten of het nu aan de de viool of de strijkstok ligt).

Bruno mag ik de zender aanzetten en dan op de - van de accu en op dat soldeerpunt op de print meten of daar die 5,2 volt van jouw op staat?

En ik zou ook kunnen meten of er spanning op de bruine en de witte stekkers van de mixer voeding staat..dan kunnen we dat ook uitsluiten als doel van die draad..ok?





Hier nogmaals de voorbeelden van internet van het geheim draadje, ook opgeslagen en ingezoomd geeft het geen duidelijkheid waar het naar toe gaat:

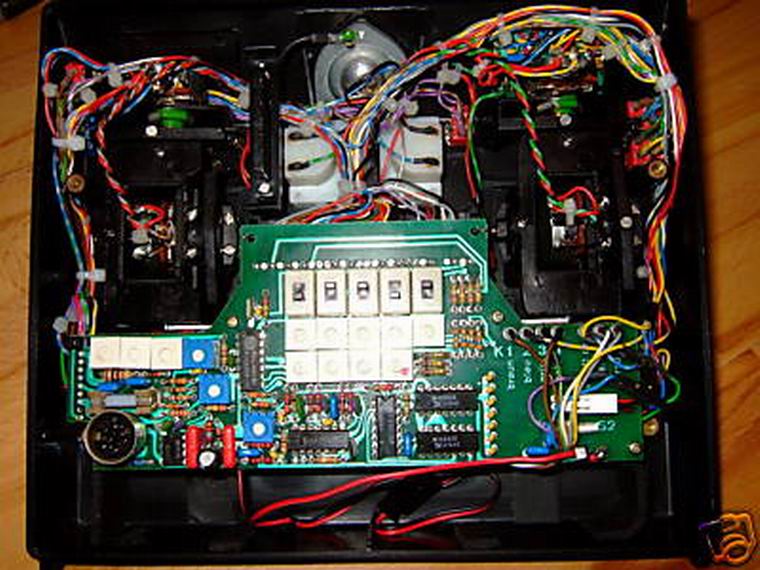

mp_vm_p_003m-jpg.606863

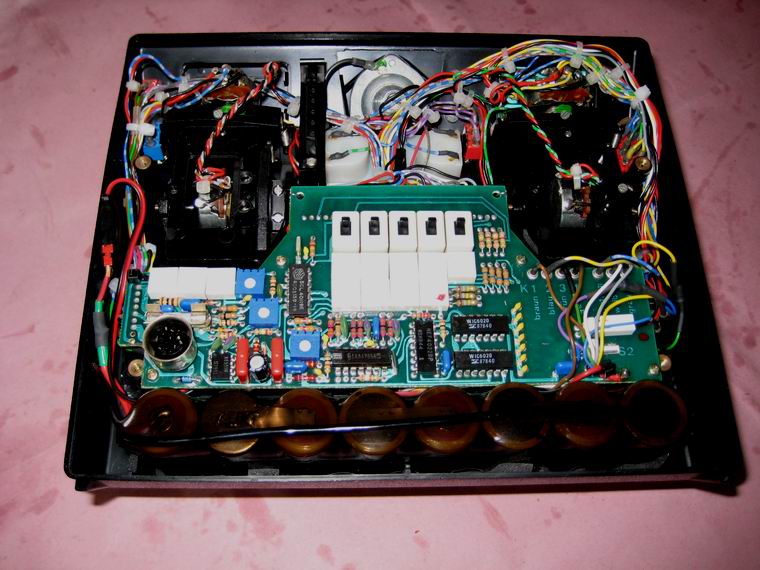

mp_vm_p_008m-jpg.606862

Ja hoor, kun je meten.
- van de meter aan de - van de accu.
Met de rode draad van de meter vaststellen of er op dat soldeerpunt (aan het condensatortje) inderdaad ongeveer 5 volt staat.
Maar dan nog...
Als dat klopt, zegt het verder niets, waarom je ontvanger niets binnen krijgt.
Is het wel een FM ontvanger?
Het zou zomaar kunnen dat de zender helemaal werkt, maar dat er aan de andere kant iets mis gaat...

Ja hoor het is een originele 35Mc Rx FM..ken hem nog van vroeger.

Oeps..ik durf niet verder....de voltmeter op 20 cm vanaf de zender..staat op 0

Maar dicht bij de draden van de accu gaat die naar - 0,15 volt..zonder aan te raken. Ga ik met de - taster naar de min van de accu..2,9 volt (zonder de + taster te gebruiken)
Zet ik de - taster op het soldeerpunt van het rode draadje..3,6 volt op de meter ( dus ook weer zonder de + taster te gebruiken).

Dus de multimeter begint al voor hem zelf zodra hij de zender in beeld krijgt...zal dus straling zijn..energie straling?

Ik heb dus nog niet met de - en de + taster van de multimeter op de accu - en het soldeer punt durven meten.

Denk dat ik maar ff je bezoek afwacht. Net wat je zegt....." maar dan nog"...

Dat zal inderdaad hf straling van de zender zijn die de meter beïnvloedt. Ik zou de hf moduul even uit de zender halen en dan nog eens meten. Op de mixer stekkers S1 en S2 zou dus 5,2V moeten staan.

Module er uit..multimeter is nu rustig.

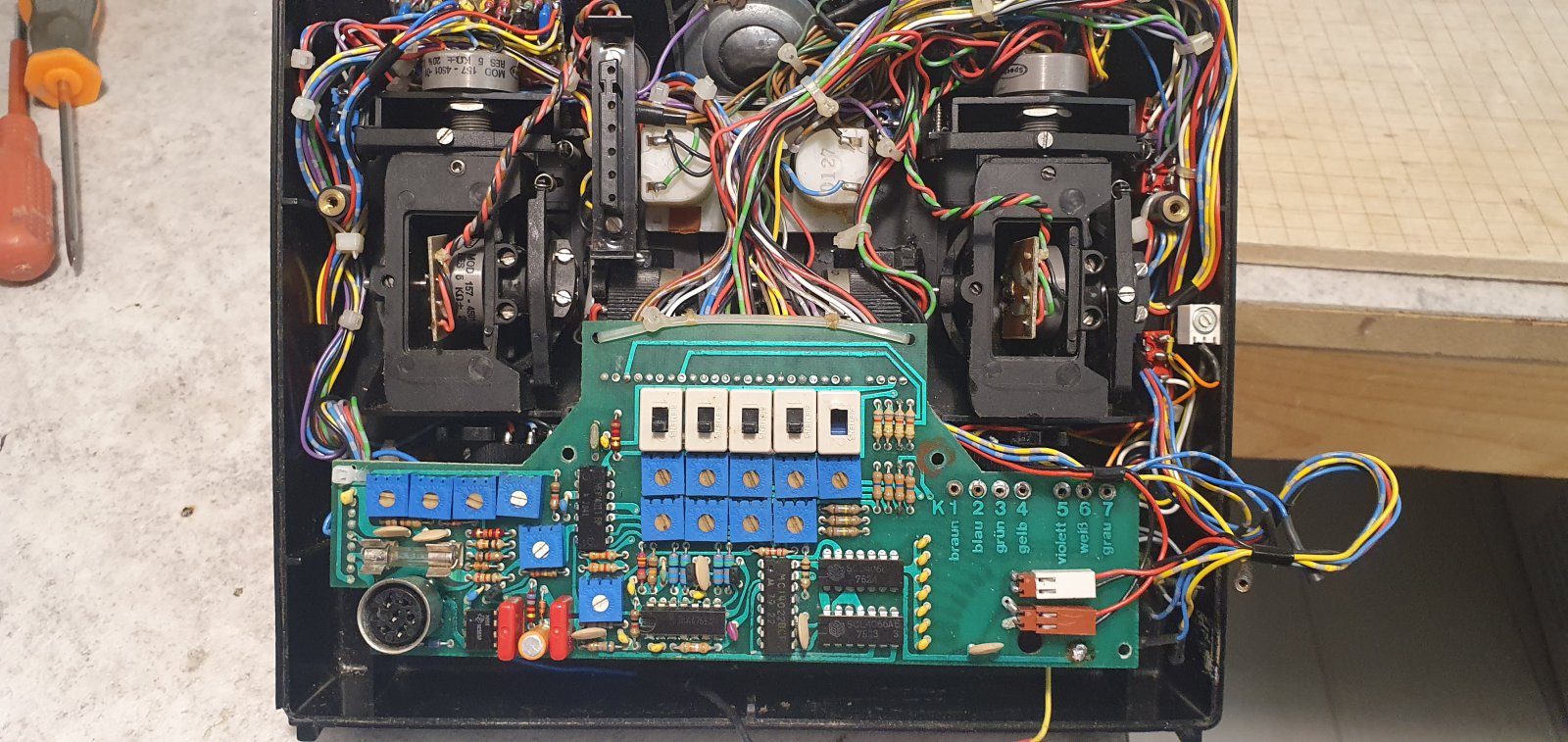

Min accu en vóór de condensator (1e poot/soldeerpunt) staat 6,4 V en van daar af gaat er een spoortje naar de mixer stekkers..aan de beide stekkers gemeten..6,4 V

Min accu en na de condensator..niets..niet bij het 2e pootje/soldeerpuntje en ook niets bij het soldeerpunt van de rode draad dus aan het einde van het spoor.

Ik bleek nog een 2e module te hebben..daar het kristal in gezet..ook dan doen de servo's niets.


En of die platte Rx 35 Mc is..ja staat er op...Die andere ( hoge) is ook een FM, staat in de kast gegraveerd.

Die 6,4V zou best kunnen kloppen, op het schema staat bij de zenerdiode 5V2 of 6V2, niet goed te zien.
Dat er na de condensator niets te meten valt, had ik al verwacht, klopt dus. Het printspoor lijkt nergens mee verbonden te zijn. Met het rode draadje kan die condensator dus aan aarde worden gelegd of ergens anders aan, maar ook nergens aan. Ik vermoed dat die condensator gebruikt kan worden als hf ontkoppeling bij zenders met een probleem van hf instraling. Misschien is dat alleen nodig bij inbouw van die extra mixers.

Je zou nog een laatste test kunnen doen om te proberen te achterhalen of er een ppm modulatiesignaal bij het hf moduul aankomt.
Weer met het oortelefoontje, maar met een scope is het allemaal veel sneller te meten, dus je kunt ook wachten op Bruno met de scope natuurlijk :)

Énke Blériot zei:
Min accu en vóór de condensator (1e poot/soldeerpunt) staat 6,4 V en van daar af gaat er een spoortje naar de mixer stekkers..aan de beide stekkers gemeten..6,4 V
Klik om te vergroten...
[Vergrootglasmode uit]Denk dat die zener inderdaad 6,2 volt is, 0,2 V tolerantie is geen probleem.
Dus de gestabiliseerde voedingsspanning ( die o.m. de sticks voedt) is aanwezig. > Één punt voor ons....:beer:

Énke Blériot zei:
Min accu en na de condensator..niets..niet bij het 2e pootje/soldeerpuntje en ook niets bij het soldeerpunt van de rode draad dus aan het einde van het spoor.
Klik om te vergroten...
Ook dat klopt, want die C zit tussen 6,2 volt en de massa. Dat je tussen massa (pootje van de C) en massa (- van de accu) niets meet lijkt me wel de bedoeling....
Maar om te zien of er wel modulatiesignaal is en/of waarom niet, hebben we wel een scoop nodig.
Losse rode draadje even isoleren en verder negeren.

Grappig is het om te zien hoe hier de sticks één voor één met de tijdgenerator worden doorverbonden om de momentele waarde te gebruiken voor de betreffende pulslengte.
Want ik heb - ik had dit MP schema nog nooit gezien- volgens hetzelfde principe 8 trimpotjes (4 neutraalstelling en 4x uitslaggrootte en -richting) aan de Arduino gehangen toen ik de oude MP Variomodul Favorit zender van @stunthenk ombouwde naar 2,4 GHz met ook maar meteen een nieuwe (Arduino)encoder.
De Arduino heeft maar 8 analoge input en voor de sticks alleen al zijn er 4 nodig, dus voor die 8 extra moest er iets verzonnen worden. Multiplexen dus: 8 waarden één voor één over één draadje.
Even overwoog ik om hiervoor ook 2 stuks 4066 voor te gebruiken, maar met een 4051 kan ik alle 8 inputs tegelijk aan. Zo gezegd, zo gedaan. Test programmaatje gemaakt en daar kwamen de waarden van de 8 potjes uitgerold. Dat toegevoegd aan de bestaande Arduino encoder software en alles werkte zoals bedoeld.... 4051 onder de pots en links van de Arduino

Nieuwe Encoder Henk met HF module.jpg



En hup...

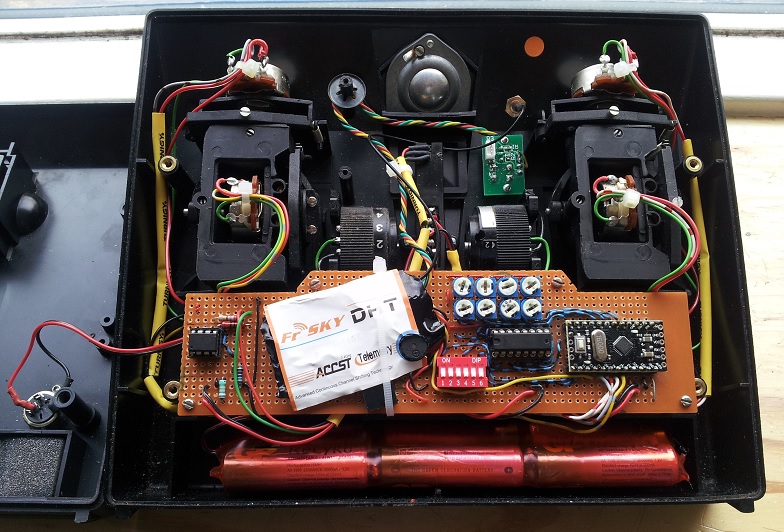

Het eindproduct.jpg
