Wonneberger Piper J-3 C65

Instrumentenbord voorlopig gemonteerd.
en alu-beplating en motorkap even gemonteerd.
en de motor erop. Wordt toch nog krap binnenin...



Ik heb juist zo de meeste kisten kapot zien gaan.
Meer elektronica is meer kans op problemen



Dat is een vreemd statement, als je een Powerbox of Jeti controller hebt die zelf wisselt van signaal als er een ontvanger uitvalt, of een accu, heb je juist redundantie en meer zekerheid. Wellicht klopt je stelling als je zelf gaat knutselen, maar dit levert juist minder risico en meer zekerheid op. Ik denk niet dat het juist is om te zeggen dat je “juist zo de _meeste_ kisten kapot hebt zien gaan”..



Geluidsdemper gemonteerd
en motorkap aangepast



Verder met de motorkap:

en cockpitbeglazing, ook vuldop benzinetank.



vulstuk tussen beglazing en romp: tape met lossingswas en 4 lagen glasweefsel 160gr



De struts:

Kant romp: M4 draadstang ingelijmd, geborgd met stalen spijker. Kant vleugel: 6mm carbon buisje ingelijmd, 2 gaatjes 3mm op 5cm van einde, en met rooving en epoxy ingedekt.



Kist voor het eerst in elkaar gezet, M5 bouten en inslagmoeren gemonteerd na uitboren van vleugelpennen.



Hoogteroerservo's ingebouwd.
En bevestiging voorste pennen van stabilo's. M3 boutje. Achterste pennen worden aangetrokken door de verspanning.
Snelkoppeling naar hoogteroeren.



Fake stitching:



dit is mooi
het jeukt me om ook zon project te beginnen, mooie grote Tiger moth van 2,4 mtr span bv



Een eerste poging om de "shrouds" (wat zou een goeie Nederlandse vertaling zijn?) op te bouwen in 0.6mm berkentriplex afgevoerd. Dan maar met alu plaat 1mm.



Doe je dit omdat het schaal, of word de motor te warm,



J-3 had die specifieke luchthappers om de achterste cilinders voldoende koeling te geven. In mijn geval niet schaal, want maar 2 cilinders.



Aansturing carburator. Stang naar chokeklep komt uit in het dashboard

En vandaag de struts op lengte gemaakt.



Pol Bocuse was wat groot uitgevallen...
maar Nancy Pelosi (undercover) zal het worden;-))



Tsja . . . Lastig.

Gerelateerde term in dit verband: baffle.

Ik neem aan dat die inbusbouten nog vervangen worden door mooie kleine schroefjes?

Lekker ding, die Pelosi.


jan.



Luchtgeleidings platen of zo iets



shrouds = Lijkwade vertaald door google

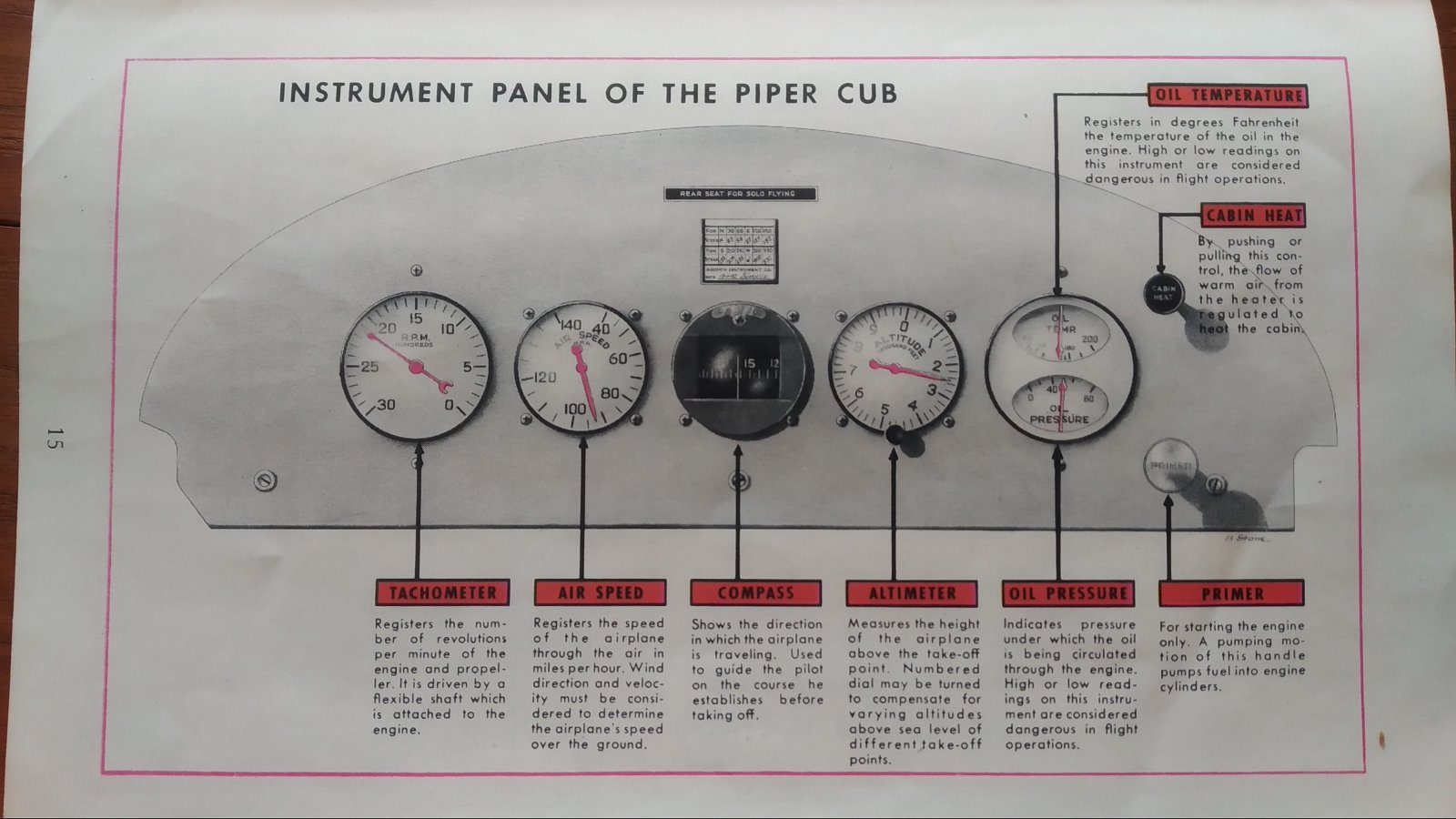

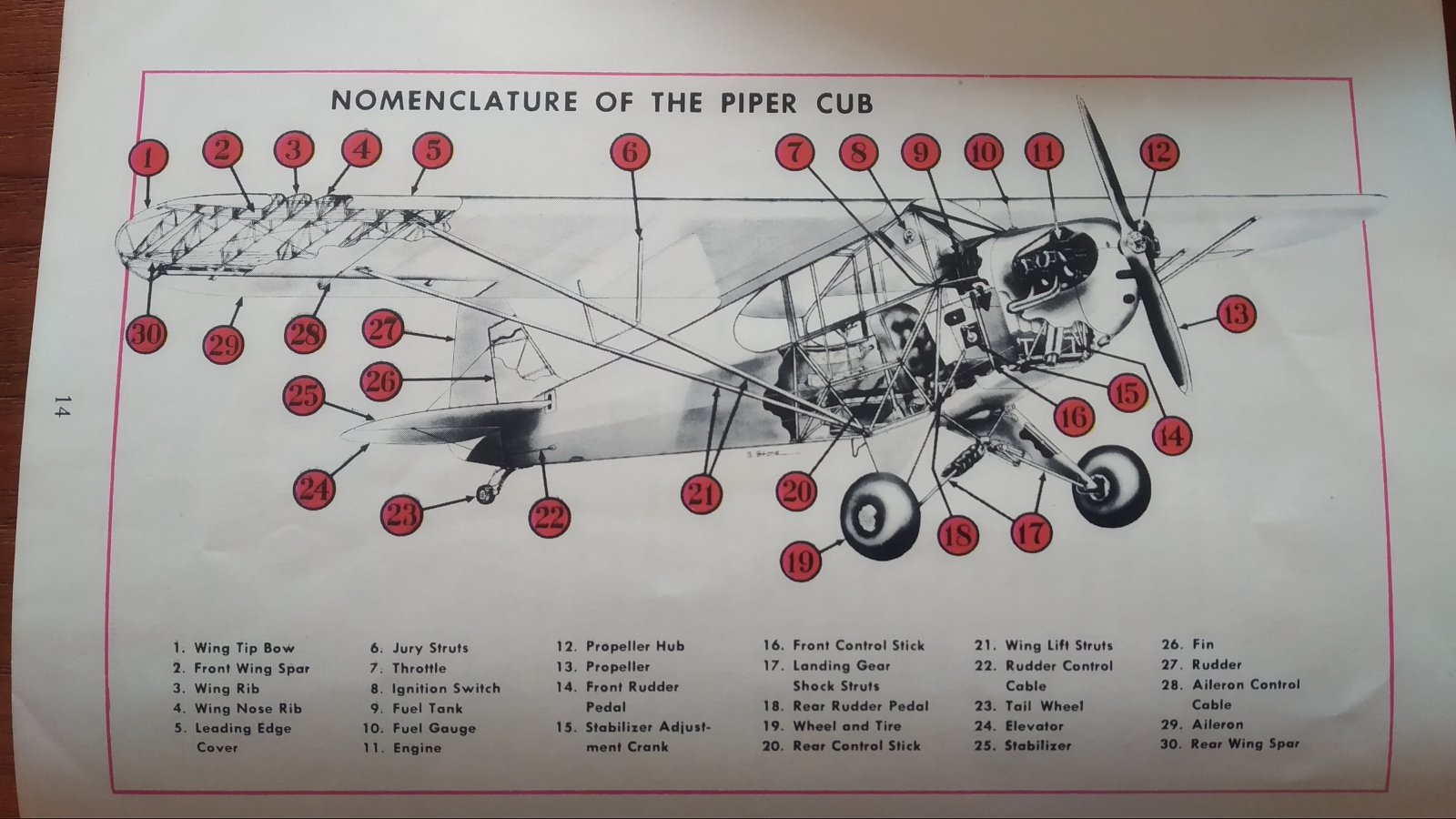

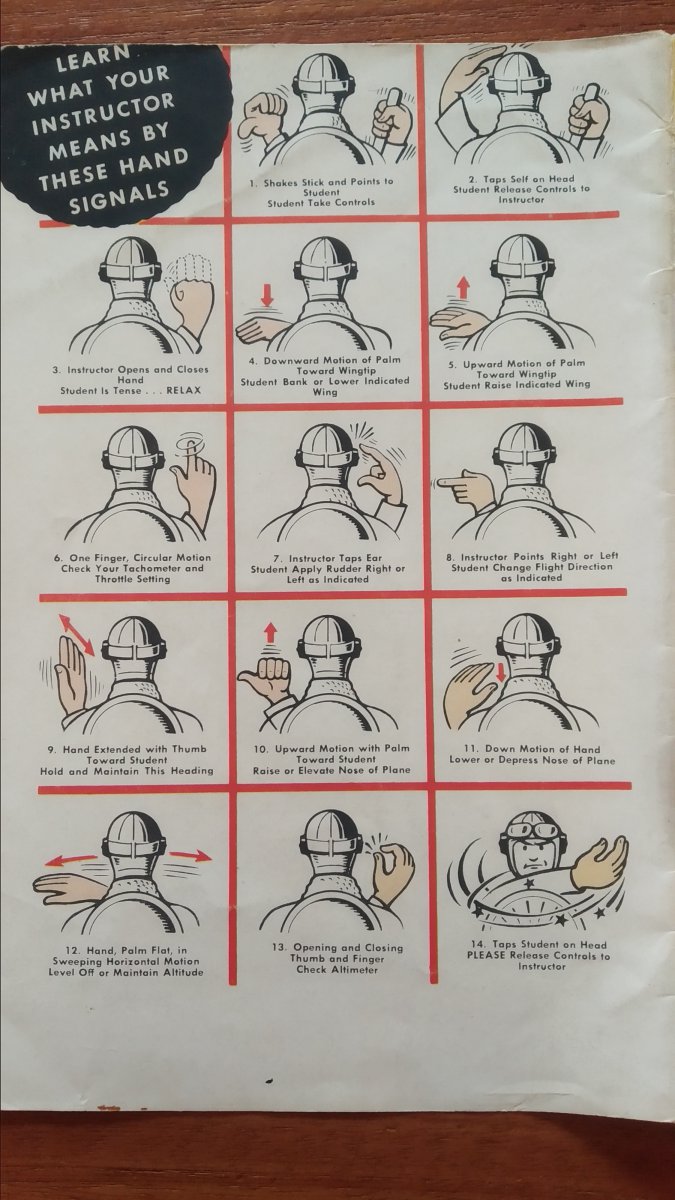

Instructieboekje uit 1946
