Zelfbouw 12-kanaals multiswitch

Discussie in 'Model elektronica' gestart door Kees de Mol, 1 sep 2008.

  1. Kamme

    Kamme

    Lid geworden:
    13 jan 2010
    Berichten:
    18
    Locatie:
    Terschelling West
    Persoonlijk heb ik hier wel belang bij. M'n F14 is redelijk uitgebouwd en heb inmiddels genoeg schakel mogelijkheden. Het probleem is de Promars, misschien kan ik middels uw schakelmogelijkheden wel uitbereiden. Ben benieuwd...

  2. firebird

    firebird

    Lid geworden:
    4 mrt 2008
    Berichten:
    9
    Starion multiswitch

    Hallo

    Voor de Satrion heb ik een PIC multiswitch coder gemaakt. Ik gebruik 1 kanaal hiervoor. Er zijn 3 stand nodig: 0 (uit), 1 (aan) e n een stop bit.
    Deze schakeling is geschikt voor 8 functies, 3 via de PIC en 5 v ia de elektronische schakelaar 4051. Door een iets grotere PIC te gebruiken kunn en meer schakelaar aangesloten worden. Het programma maak ik met JAL, zodat het programmeren makkelijk is.
    Als er vragen zijn hoor ik het wel.

    Groeten,

    Dick

    [​IMG]

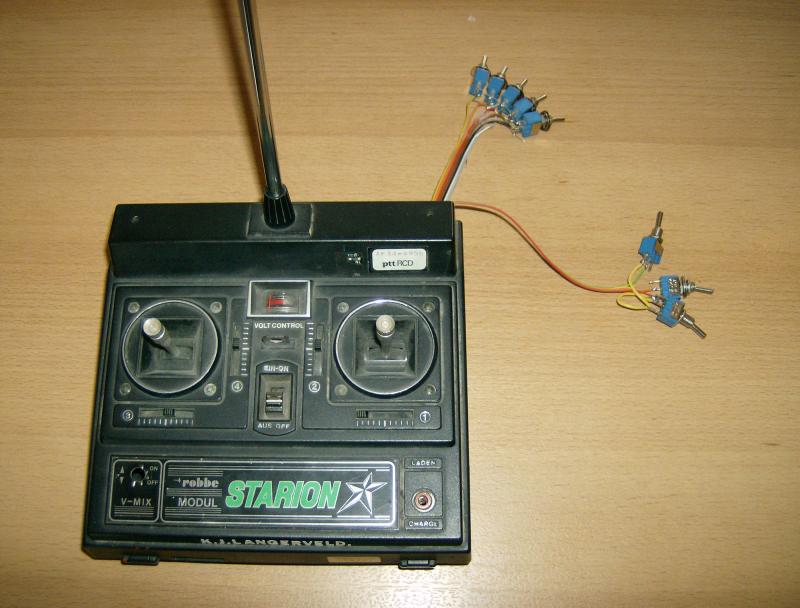

    Voorzijde met 8 test schakelaars.

    [​IMG]

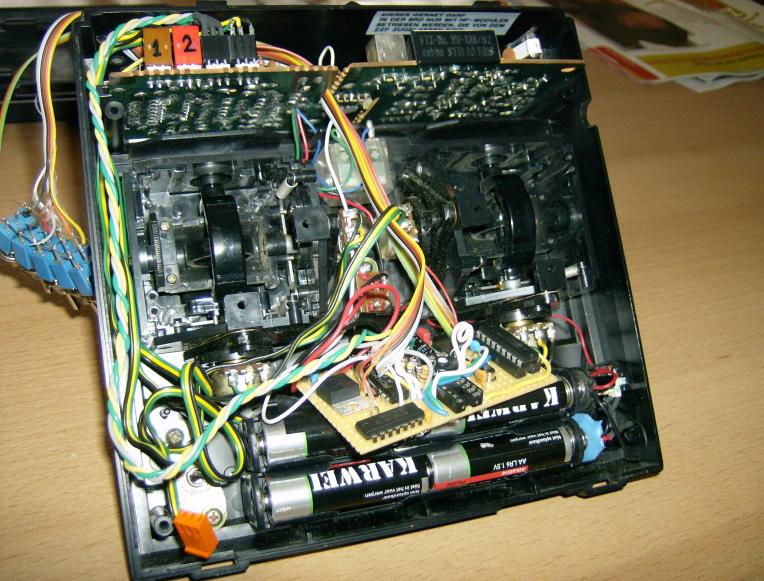

    Er is niet veel ruimte om de print te plaatsen.

    [​IMG]

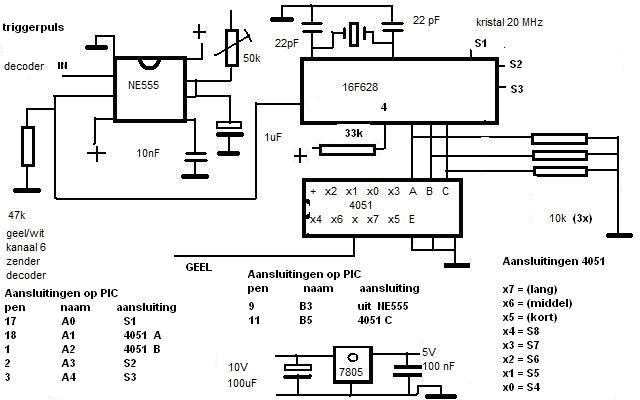

    Elektrisch schema, +5volt, massa enz van PIC kan je vinden in datasheet.

    [​IMG]

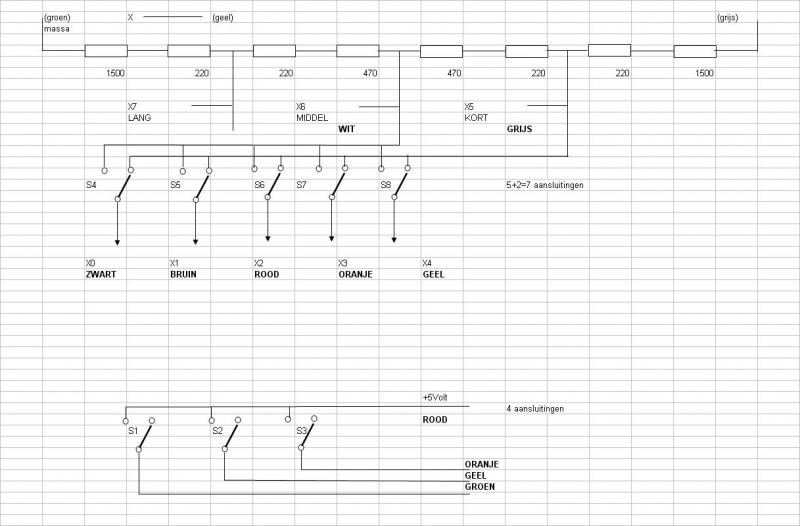

    De manier waarop de schakelaars zijn aangesloten.

    Laatst bewerkt door een moderator: 17 nov 2015
  3. firebird

    firebird

    Lid geworden:
    4 mrt 2008
    Berichten:
    9
    Promars multiswitch coder

    Voor de Promars heb ik volgens hetzelfde principe als voor de Starion ook een coder gemaakt. Hier werd een 16F876 PIC gebruikt waarop meer schakelaars aangesloten kunnen worden. In deze zender is volop plaats voor een extra printje.
    [​IMG]

    Groeten,

    Dick

    Laatst bewerkt door een moderator: 17 nov 2015
  4. GP64

    GP64

    Lid geworden:
    6 mei 2004
    Berichten:
    207
    Locatie:
    Koudekerke
    Volgens mij mis ik de foto's

    Gr. Geert-Jan

    Laatst bewerkt door een moderator: 17 nov 2015
  5. firebird

    firebird

    Lid geworden:
    4 mrt 2008
    Berichten:
    9
    Promars schema multiswitch

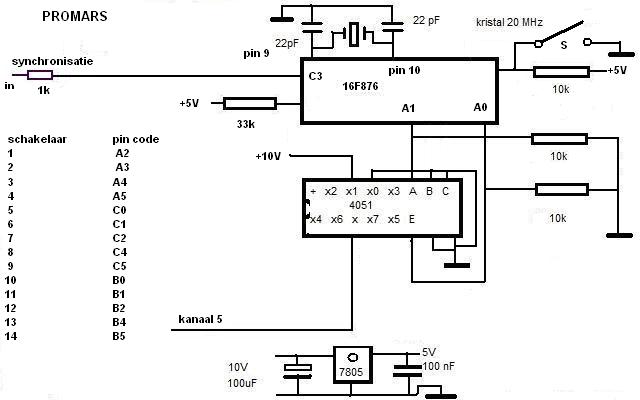

    Aanvulling bij de Promars, het schema met PIC 16F876. Deze is geschikt voor het aansluiten van 14 schakelaars. Als bit 0 / 1 wordt met 4051 geschakeld tussen 0 volt en +10 volt. Het synchronsiatie signaal kan afgenomen worden via een weerstand van 1k.

    Groeten,

    Dick

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  6. Kamme

    Kamme

    Lid geworden:
    13 jan 2010
    Berichten:
    18
    Locatie:
    Terschelling West
    firebird, Ik zie nog steeds geen foto's helaas. Wel zie ik de link staan als je quote maar das ook alles.. Kan je ze nog eens proberen te plaatsen?

    Laatst bewerkt door een moderator: 17 nov 2015
  7. firebird

    firebird

    Lid geworden:
    4 mrt 2008
    Berichten:
    9
    Hallo Kamme.

    De foto staan hieronder (achterzijde zender Promars), is gepost op 11 maart. Ik zie hem daar staan.
    Jij niet ?

    Groetjes,

    Dick

  8. GP64

    GP64

    Lid geworden:
    6 mei 2004
    Berichten:
    207
    Locatie:
    Koudekerke
    Hallo Dick,

    Ook ik zie de foto's niet.

    Werkt dit ook op een Promars Rex?

    Gr. Geert-Jan

  9. Kamme

    Kamme

    Lid geworden:
    13 jan 2010
    Berichten:
    18
    Locatie:
    Terschelling West
    Hallo Dick,

    Ik zie de link via de quote waar in staat dat hij in je foto album moet staan maar zelfs het foto album kan ik niet vinden van u. Misschien iets mis gegaan..

    Groet,
    Klaas

  10. firebird

    firebird

    Lid geworden:
    4 mrt 2008
    Berichten:
    9
    Foto Promars

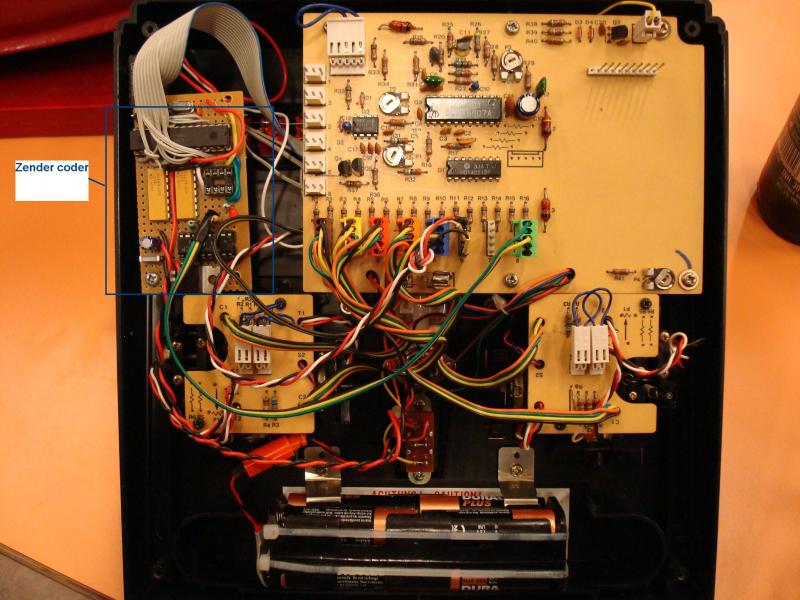

    De foto van de Promars zal ik nog eens erop zetten, misschien werkt het nu wel.

    Groetjes,

    Dick

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  11. Brandaris

    Brandaris Forum veteraan

    Lid geworden:
    16 mrt 2007
    Berichten:
    3.746
    Locatie:
    Vlaardingen
    Dick, misschien staat er bij de instellingen wat fout
    b.v. aan vinken openbaar maken of zo ????


    groeten, Brandaris

  12. firebird

    firebird

    Lid geworden:
    4 mrt 2008
    Berichten:
    9
    Het vinkje stond niet op openbaar. Dat is nu aangepast.

    Groeten,

    Dick

  13. Kamme

    Kamme

    Lid geworden:
    13 jan 2010
    Berichten:
    18
    Locatie:
    Terschelling West
    Hartstikke mooi dat de foto's er staan. Het ziet er niet geheel moeilijk uit. Kunt u de hex files ook plaatsen en het schema van de decoder? (promars)

    Laatst bewerkt: 25 mrt 2010
  14. ik heb er geen handleiding bij gekregen, heb je die miss ergens online staan?

  15. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.523
    Locatie:
    Nieuwegein
    hallo hendrik zie de mail.

  16. Seeyah

    Seeyah

    Lid geworden:
    29 aug 2009
    Berichten:
    1.101
    Locatie:
    Belgiƫ, omgeving Mechelen en Antwerpen
    ik heb vandaag de eerste keer de module getest en spijtig genoeg werkt ze maar voor de helft :( van de 6 schakelaars werkt er maar 1 helft, ik kan dus maar 6 kanalen schakelen.

    Van de bovenste 4 schakelaars werkt naar beneden schakelen, van de onderste 2 schakelaars werkt het naar boven schakelen. Ik heb even snel iets met de multimeter getest, wanneer ik de multi-kabel inplug op mijn zender (F14) dan krijg ik een verbinding tussen de polen van de schakelaars van de standen niet werken. Dus bij de eerste schakelaar werkt het niet wanneer ik naar boven duw, maar wanneer de multi kabel ingestoken is en de schakelaar in zijn midden positie staat heb ik er toch een weerstand door.

    heeft iemand hier ervaring mee?

  17. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.523
    Locatie:
    Nieuwegein
    het lijkt erop dat 1 van de volgende 2 pennen niet goed contact maakt of werkt. kan ook op een andere locatie in het spoort zitten.

    [​IMG]

    pin 12 / 13 wordt gebruikt voor het mixen van de schakelaars. aangezien 1 kant van de schakelaar op wel werkt en de andere kant niet. is er met 1 van deze 2 wat aan de hand.

    je zou kunnen kijken of pin 12 of 13 mogelijk aan de ground ligt? mocht het niet lukken mag je hem ook altijd ter reparatie insturen.

  18. Seeyah

    Seeyah

    Lid geworden:
    29 aug 2009
    Berichten:
    1.101
    Locatie:
    Belgiƫ, omgeving Mechelen en Antwerpen
    wanneer ik pin 12 en 13 vergelijk met de zwarte draad van de multi krijg ik een weerstand van 4.5Ohm bij beide. Op de ontvangermodule heb ik gemerkt dat de led van kanaal 9 lichtjes brand. Wanneer ik het inschakel dan brandt het wel op volle sterkte.

  19. Cheeta

    Cheeta Forum veteraan

    Lid geworden:
    8 jul 2003
    Berichten:
    9.523
    Locatie:
    Nieuwegein
    het gaat om de encoder met schakelaars in dit geval meetje daar 4,5R per stuk?

    of heb je gemeten op de decoder?.

    het probleem zit hem in de module in de zender. niet in de ontvangstmodule.
