    Bij de Cobra mocht ik ook een mooie zender van Henk meenemen:
    [​IMG]
    [​IMG]
    Met toebehoren
    [​IMG]
    Die gaat nog wel een keer werken, ziet er allemaal nog goed uit!
    [​IMG]
    Wel even de oude accu er uit gehaald
    [​IMG]
    Anders krijgen we er allemaal rommel in.

    Ook nog even een handleiding gevonden van de Varioprop
    https://www.conradantiquario.de/content/katalog/graupner-varioprop-1968.html
    Altijd handig.

    Groeten,

    Arie

  2. Bruno van Hoek

    Bruno van Hoek Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    23 aug 2002
    Berichten:
    8.900
    Locatie:
    Almere, MVA (ex-Daedalus Amsterdam)/G&E/TFA
    :thumbsup:

    Voor het geval je nog iets uit te zoeken hebt, dit maakt het iets makkelijker.

    AHoogendijk vindt dit leuk.
  3. AHoogendijk

    AHoogendijk

    Lid geworden:
    24 mei 2012
    Berichten:
    1.255
    Locatie:
    Krabbendijke
    Die had ik ook gevonden ja!

    Zit ook een ontvanger bij en servo bausteinen.
    Alleen snap ik nog niet hoe je in een 4 kanaal servobaustein met 2 stekkers 4 servo;s kan stoppen.

    Groeten,

    Arie

  4. Bruno van Hoek

    Bruno van Hoek Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    23 aug 2002
    Berichten:
    8.900
    Locatie:
    Almere, MVA (ex-Daedalus Amsterdam)/G&E/TFA
    Dat komt door de uiterst knullige manier van functie beschrijving door Graupner.
    Men heeft daar altijd geloofd dat voor 1 (propo) servo 2 kanalen nodig zijn, net als bij een tip-tip stuurmotor.
    Als je dat doet klopt er van de rest van het verhaal ook weinig meer.
    Een "4 kanaal" decoder decoder blokje verzorgt in werkelijkheid dus maar 2 functies...
    Graupner heeft helemaal aan het eind van de Grundig Varioprop periode, wel een 4 kanaals decoder uitgebracht, ongetwijfeld aangeprezen als "8 Kanal Baustein" :rofl:
    De servo's die daar bij hoorden hadden rechthoekige stekers, in tegenstelling tot het archaïsche ronde model, dat rechtstreeks overgenomen was van de Tip-tip periode:

    MicropropSport en AHoogendijk vinden dit leuk.
  5. Bruno van Hoek

    Bruno van Hoek Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    23 aug 2002
    Berichten:
    8.900
    Locatie:
    Almere, MVA (ex-Daedalus Amsterdam)/G&E/TFA
    De 4 kanaals decoder met bijpassende servo:
    Varioprop 4 K decoder plus servo.jpg
    En er is zelfs een 6 kanaals decoder geweest:
    Varioprop 6 K decoder.jpg

    MicropropSport vindt dit leuk.
  6. MicropropSport

    MicropropSport Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    10.805
    Locatie:
    Odoorn, Drenthe
    Ach wat prachtig! Top!
    1972... maakte veel indruk.
    Twaalf kanaals... eigenlijk 6...
    zoals we er nu tegenaan leunen.

  7. AHoogendijk

    AHoogendijk

    Lid geworden:
    24 mei 2012
    Berichten:
    1.255
    Locatie:
    Krabbendijke
    Oke dat is die 12 kanalen. Ik zie het inderdaad ook op de zender staan, 4 nummertjes bij een knuppel met 2 kanalen.

    Ze keken zeker naar die lineaire servo's, dan kan je per kanaal 2 schuifjes bewegen (alleen wel tegelijk ;) )

    Groeten,

    Arie

    Laatst bewerkt: 13 mei 2021
  8. brutus

    brutus Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    23.920
    Locatie:
    Oldeberkoop
    Voor zover ik me herinner, kon je die "4 kanal decoders" stapelen, en waren er decoders voor kanaal 1 t/m 4 (1 en 2 in gewoon nederlands) en kanaal 5 t/m 8 (dus 3 en 4), en ook nog eens kanaal 9 t/m 12 (5 en 6), elke "baustein" had volgens mij zijn eigen kleur plastic bodemplaat.
    Denk er om, dat die servo's maar heel weinig stelkracht hadden, staat me iets van bij van krap aan een kilo of minder.
    De grijze servo's zoals in post 505 hadden 1,6 kilo ("micro"), 3 kilo ("standard", als in die foto) en 4,5 kilo ("jumbo") maar die gele 2,4 volt servo's waren bij mijn weten aanmerkelijk minder krachtig.

    Moet zeggen, dat ziet er allemaal nog wel meer dan uitstekend uit... Ik was vroeger uit geldnood aangewezen op tweedehands (een gewone servo kostte destijds 100 gulden en dat was voor mij een bijna onoverkomelijk fortuin, herinner me heeeel lang sparen en nog veeeel langer wachten tot het eindelijk geleverd werd), en meestal waren van die lineaire servo's de oogjes van die schuifjes afgebroken of uitgelubberd.

  9. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    13.711
    Locatie:
    As,België
    Graupner is dit lang blijven volhouden
    zo ook alle andere producenten werkten met een positieve puls
    Graupner moest het anders doen en dus een negative puls
    ze probeerden zo hun klienten aan hun (dure ) merk te koppelen
    maar dat was snel opgelost met een transistor (bc547c )en een weerstand tussen de puls leiding te zetten.
    weg voordeel maar ze bleven wel met ontwikkeling kosten zitten voor hun afwijkende systeem
    terwijl andere merken reeds aan het samen werken waren wat elektronica betreft

    MicropropSport vindt dit leuk.
  10. brutus

    brutus Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    23.920
    Locatie:
    Oldeberkoop
    Ja, dat was een beetje jammer van die negatieve puls... Staat me wat van bij dat ze zelf op een gegeven moment die converterkabels verkochten, omdat niemand anders dat deed en er anders niemand meer die spullen ging gebruiken.
    Gelukkig hielden ze nog wel min of meer dezelfde pulstijden aan...

    MicropropSport vindt dit leuk.
  11. jef

    jef The First Aviators

    Lid geworden:
    14 jan 2011
    Berichten:
    1.606
    Locatie:
    Hulshout België

    MicropropSport vindt dit leuk.
  12. brutus

    brutus Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    23.920
    Locatie:
    Oldeberkoop
    Gelukkig... mijn geheugen bedriegt me dus niet... Of toch wel een beetje: alle bodemplaten waren grijs, de metalen kapjes waren verschillend gekleurd...

    Laatst bewerkt: 15 mei 2021
    Harry van Melick en jef vinden dit leuk.
  13. Bruno van Hoek

    Bruno van Hoek Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    23 aug 2002
    Berichten:
    8.900
    Locatie:
    Almere, MVA (ex-Daedalus Amsterdam)/G&E/TFA
    Nou, je herinneringen lopen wel wat door elkaar.
    Dit zijn geen Variprop onderdelen, maar Varioton analoge toonfilterschakeltrappen met elk 2 relais, een ander systeem dus.
    Deze zijn bedoeld voor stuurmotoren als de eerder genoemde Bellamatic.

    Per stuurmotor had de zender een veergeneutraliseerde twee standen schakelaar met middenstand.
    Grundig en ook Reuter hadden zelfs 4 standen "sticks" in hun programma.

    Gek genoeg hadden Amerikaanse zenders uit die tijd vrijwel zonder uitzondering slechts 2 standen schakelaars waarvan de L/R functies boven elkaar aan de rechterkant op het frontpaneel zaten en aan de linkerkant H/L, de H/L trim en het gas. Een soort mode 1 configuratie dus.

    Later werd in de USA juist mode 2 populair, terwijl in Duitsland en omgeving mode 1 de norm werd.
    Overigens vlogen veel Amerikanen -waaronder wereldkampioen Phil Kraft- die eerder de 10 kanaals toonapparatuur gebruikten, daarna mode 1 proportional.

    MicropropSport vindt dit leuk.
  14. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    13.711
    Locatie:
    As,België
    voor de mensen die dit nooit hebben mee gemaakt allemaal chinees
    maar voor hun die het zoals ik wel allemaal meegemaakt hebben nostalgie
    en het roept allemaal mooie herinneringen op
    toen was het ook normaal dat je een bouwpakket van een zender en ontvanger kocht
    de batterie (2X1,5 volt van die hele dikke) was soms in formaat groter dan de ontvanger
    waren ook binnen de korste keren leeg .
    pa en ik hebben nog gevaren met zo een clock work waar je dus en de motor en het roer mee kon bedienen
    wilde je twee keer links om had je pijn in je duim van op dat knopke te drukken

    wat ik me herinner een eigen bouw chriscraft yacht van 1,50 meter en dan in schoten dennenbad camping op de vijver aldaar aan het varen .
    lord hond.jpeg ons hondje van toen met mijn grootvader . mis hem nog steeds ook de hond.daar kon je lekker gaan bij liggen en voelde je veilig .van de boten vind ik niets meer omdat tja toen was het nog echt een foto trekken hé

    MicropropSport vindt dit leuk.
  15. AHoogendijk

    AHoogendijk

    Lid geworden:
    24 mei 2012
    Berichten:
    1.255
    Locatie:
    Krabbendijke
    klopt @Bruno van Hoek

    En volgens deze handleiding bepaald de stapeling welke kanalen op welke module staan, maar dat ga ik nog eens proberen.

    En bij deze bepaald de kleur van de bodemplaat blijkbaar de functie
    [​IMG]

    Ja, vliegtuigje mee sturen of een boot, is ook 27mHz.
    Maar het moet een keertje werken natuurlijk.

    Groeten,

    Arie

    Laatst bewerkt: 15 mei 2021
    Bruno van Hoek vindt dit leuk.
  16. MicropropSport

    MicropropSport Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    10.805
    Locatie:
    Odoorn, Drenthe
    Mooi verhaal Bruno, überhaupt mooi item.

    Accu’s dat was Deac opeen gestapelde cellen.1A max? Later onder de vlagvan Varta.

    Deze Graupner Grundig mooi uitgestald in de gele 1972 catalogus. In mijn kinderjaren mijn meest geliefde hoofdkussen.

    Een mooie hond en een ford Anglia. Vast in België ook gebouwd.

    Maar rond die vroege jaren was Futaba toch al flink vooruit? Proportionals.
    Er werd toen driftig zelf gesoldeerd.
    Zelfs printplaten geëtst.
    Heb hier nog wat spul gestald liggen.
    Zelbouwzenders. Robbe kasten, vierkante kasten. Servo’s die ook zelf opgebouwd moesten worden.
    Ik heb het niet meer getest. 72Mc.
    Servo’s waren toen als hoogwaardig beschouwd. Maar zaten ook goeie motortjes in. Mabuchi stond nog in de kinderschoenen. Explodeerde niet veel later tot hegemonisch producent.

    Laatst bewerkt: 15 mei 2021
    raf vindt dit leuk.
  17. brutus

    brutus Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    23.920
    Locatie:
    Oldeberkoop
    Ik doelde eigenlijk op de vario prop stapelontvanger zoals die door Arie getoond word... Proportionele servo's maar nog steeds 2,4 volt, met middenaftakking op de ontvangeraccu.

    Maar hey, ik had zelf destijds wat te zien is in de bovenste foto van post 505, en toen was ik 12 of 13... Mijn eerste zenderset... Die stapelontvangers kende ik alleen van de plaatjes uit het grote Graupnerboek. Mag mijn geheugen een beetje warrig zijn? :p
    Pas toen ik 15, bijna 16 werd, had ik met de krantenwijk voldoende voor een Futaba (Starion als ik me goed herinner) en daarna ging het hard... 3 maanden later vloog ik zelf mijn Hegi Speedy in, en begon ik ook met de eerste stappen op heli gebied (joerpiedepoepie, de onvolprezen Bell 47 G II... :D :D :D )

    MicropropSport en AHoogendijk vinden dit leuk.
  18. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    13.711
    Locatie:
    As,België

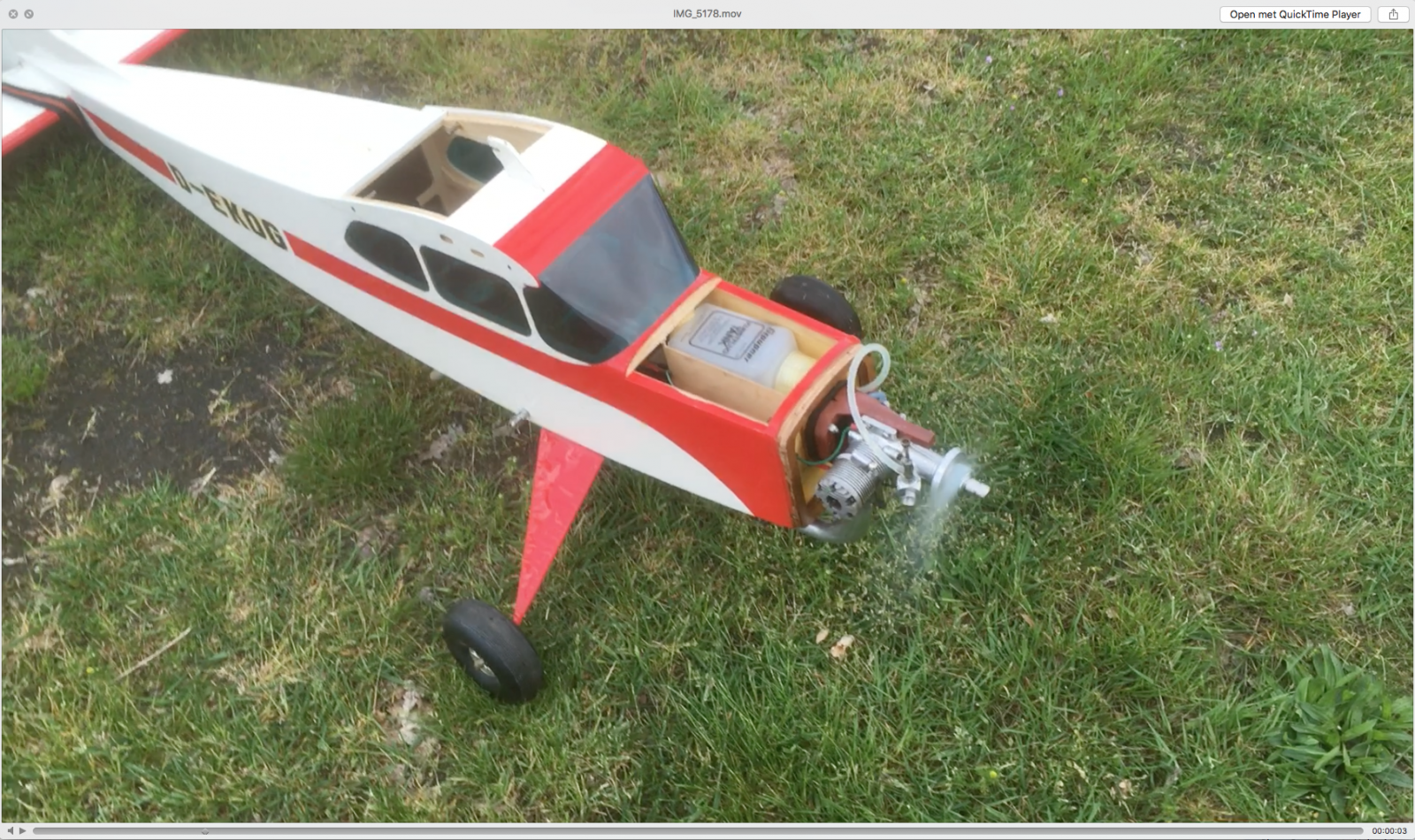

    hier met een economic (de beige) een charter gevlogen met een 10 ccm xtv race motor er in
    dat de vleugels aan de romp bleven zitten mijn gedacht

  19. jef

    jef The First Aviators

    Lid geworden:
    14 jan 2011
    Berichten:
    1.606
    Locatie:
    Hulshout België
    Nog een "antieke" bootbesturing , de "servo" zou blijkbaar iets van Graupner zijn .



    Groeten Jef

    MicropropSport vindt dit leuk.
  20. N.P.S.

    N.P.S. Forum veteraan

    Lid geworden:
    17 jun 2007
    Berichten:
    8.705
    Is inderdaad van Graupner. Is bedoeld om met een 1 kanaal zender links-midden- rechts en vooruit-stop-achteruit
    te kunnen bedienen. Heel er lang geleden heb ik er ook een gehad in combinatie met een zelfbouw zender en ontvanger.

    raf, MicropropSport en jef vinden dit leuk.
