ZMR250 draadje

nandero zei:
Ik hoorde van Sniperx al dat je bezig was met een volledig g10 versie. Vlieg regelmatig met hem samen. Gebruik je g10 4mm armen en goed spul! Ben wel benieuwd hoe het volledige frame je gaat bevallen! Welke standoffs ga je gebruiken, de alu of de kunstoffen?

Kan je de cam mount ook freezen met een angle van bvb 15 graden?
En de 4mm armen kan je die ook een angle geven naar binnen? Dat je props allemaal iets naar binnen trekken en daar door zelf stabeliserend zijn?

Gr
Klik om te vergroten...

Hoi Nandero,
De stand-offs welke ik gebruik zijn de zwarte uit polyamide kunststof, niet de witte of zwarte nylon (te zacht, ik trek hier de schroefdraad uit).
In het frame hierboven heb ik de camera bevestiging in de topplaat al een 5-6mm terug gefreesd om zodoende een hoek te maken met de camera mount.

De "angle" in de motorhouder is mogelijk maar dat betekend dat je onder de bevestiging nog een schuin plaatje moet hebben om de schroeven recht in de motor te krijgen (vraag maar aan SniperX, twee plaatjes)
Ik heb hier een ander idee voor om hetzelfde te bereiken, maar dat wil ik eerst eens uitwerken, want het is echt veel werk om te frezen. (en wil niet veel slapende chinezen wakker maken :p)

Laatst bewerkt door een moderator:
Voor de zmr250 staan op thingiverse ook veel handige ontwerpjes, o.a. printjes waarmee je de fpvcam in een hoek van 10, 15 of 20graden kan zetten. Klikt gewoon in de originele gaten waar normaal het standaard plaatje zit.

Deze bijvoorbeeld: http://www.thingiverse.com/thing:733641

Overigens is dit echt een super frame (let wel op dat je de carbon versie koopt!). Ik heb zowel een originele blackout als de zmr250, en moet eerlijk bekennen dat ik weinig verschil zie in kwaliteit. Grootste verschil is de prijs. Uit azie echt voor een prikkie te krijgen.

slotracers-nl zei:
Hoi Nandero,
De stand-offs welke ik gebruik zijn de zwarte uit polyamide kunststof, niet de witte of zwarte nylon (te zacht, ik trek hier de schroefdraad uit).
In het frame hierboven heb ik de camera bevestiging in de topplaat al een 5-6mm terug gefreesd om zodoende een hoek te maken met de camera mount.

De "angle" in de motorhouder is mogelijk maar dat betekend dat je onder de bevestiging nog een schuin plaatje moet hebben om de schroeven recht in de motor te krijgen (vraag maar aan SniperX, twee plaatjes)
Ik heb hier een ander idee voor om hetzelfde te bereiken, maar dat wil ik eerst eens uitwerken, want het is echt veel werk om te frezen. (en wil niet veel slapende chinezen wakker maken :p)
Klik om te vergroten...

Oke duidelijk, ik gebruik zelf gewoon de alu stand-offs bevallen prima.
Zo kan het ook ja, goeie!

Ja ik bedoel de angle in de armen maken eigenlijk als 1 geheel dus niet extra schuine mounts maar gewoon een knik in de armen. Zodat de motoren allemaal naar het 'midden' van de quad trekken.


Gr

Wim,

Ben benieuwd wat je ideeen daar over zijn wat Nader0 zegt van angeld armen.

Binnenkort komt er een nieuwe quad uit de IninimiH heb ik gezien in Utrecht, klein degelijk monstertje. Dat past me wel Wim :)

Sniperx, wat zijn jouw instellingen van pz0420m camera? Of staan ze op factory settings? En als laatste wat is je ingangsspanning, 5 of 12 v?

Ik vind de mijne tegen vallen in het bos. Heb geen duidelijk beeld.

Alvast bedankt

Experiment met m'n zmr250 v2 frame


Paulus zei:
Sniperx, wat zijn jouw instellingen van pz0420m camera? Of staan ze op factory settings? En als laatste wat is je ingangsspanning, 5 of 12 v?

Ik vind de mijne tegen vallen in het bos. Heb geen duidelijk beeld.

Alvast bedankt
Klik om te vergroten...

Hallo Paulus,

probeer deze anders eens:


gr

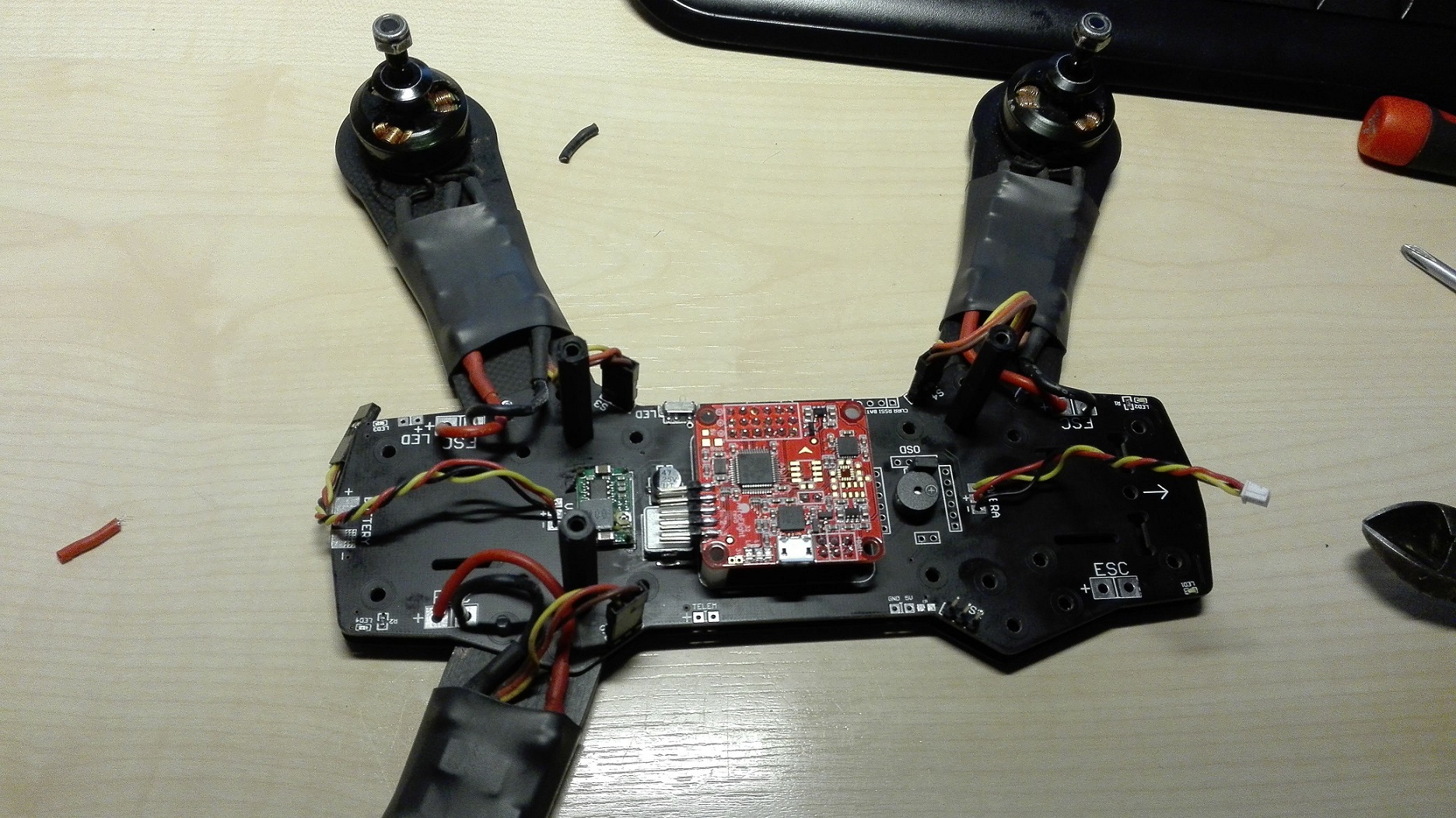

Ook hier begint het vorm te krijgen.


kabels van ESC's ingekort en met Crimptool (vandaag binnengekomen) voorzien van nieuwe stekers.
De topplaat ga ik aanpassen zodat de standoffs niet naast de armen staan maar op een boutje van de arm.

Die van mij gisteren afgemaakt. Frame moet me nog overtuigen maar iig een plezier om te bouwen. Die PDBs zijn echt awsome!



Komende week nog een 20 graden cam Mount van thingiverse er op. Evt daarna nog 10 graden motor mounts.

Enige waar ik een beetje huiverig voor ben zijn de 2204 motoren die toch een klein beetje op de arm uitsteken. Ik kan op mijn oude frame op dat punt geen beschadigingen vinden maar goed, we gaan t wel zien.

Morgen maiden!

Of je gebruikt losse CFK schijfjes.... (SniperX heeft evt foto :))

Heb mijn ZMR ook (bijna) klaar.

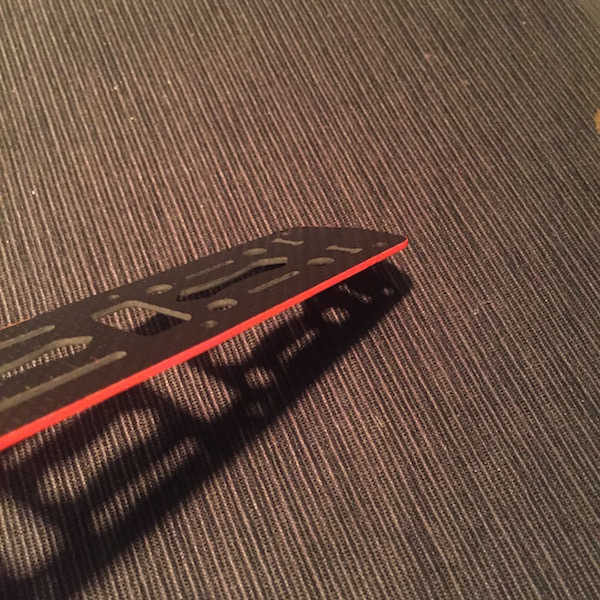

Nieuw topplaat gemaakt zodat camera meer omhoog kan kijken...
Foto's volgen...


uiteraard voor 6" props geschikt.
De middelste stand offs heb ik naar op een boutje van de armen gezet.

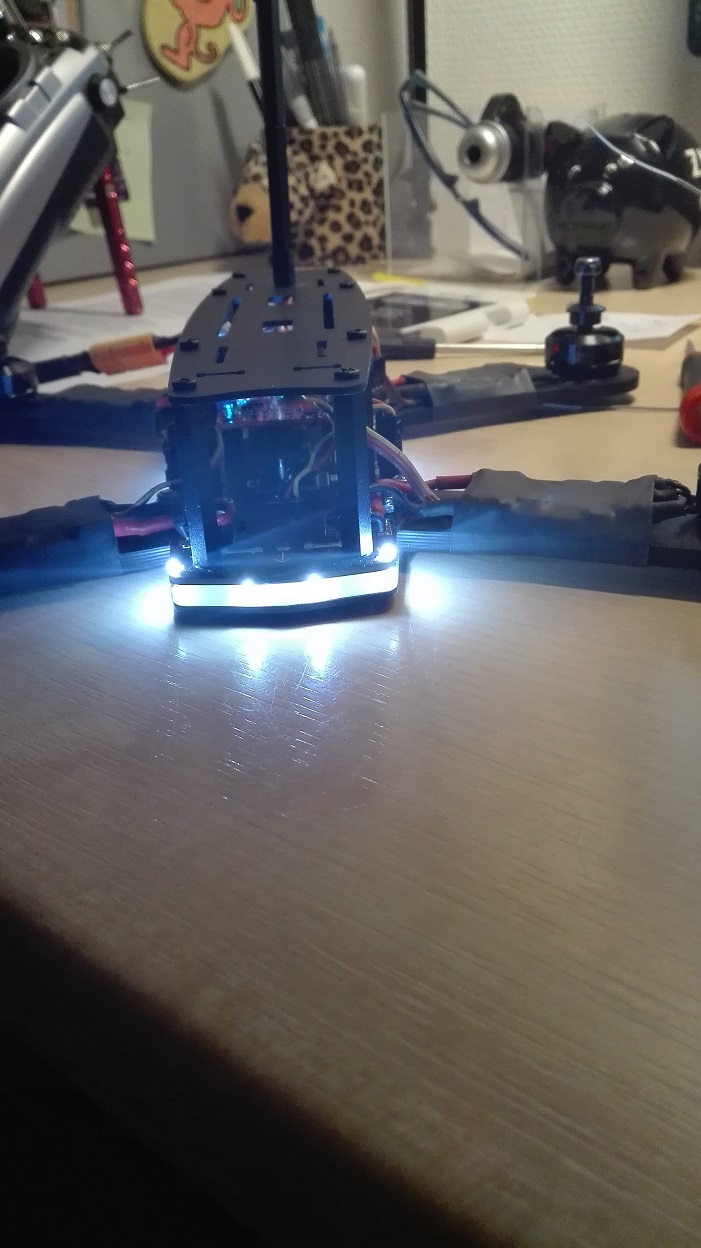

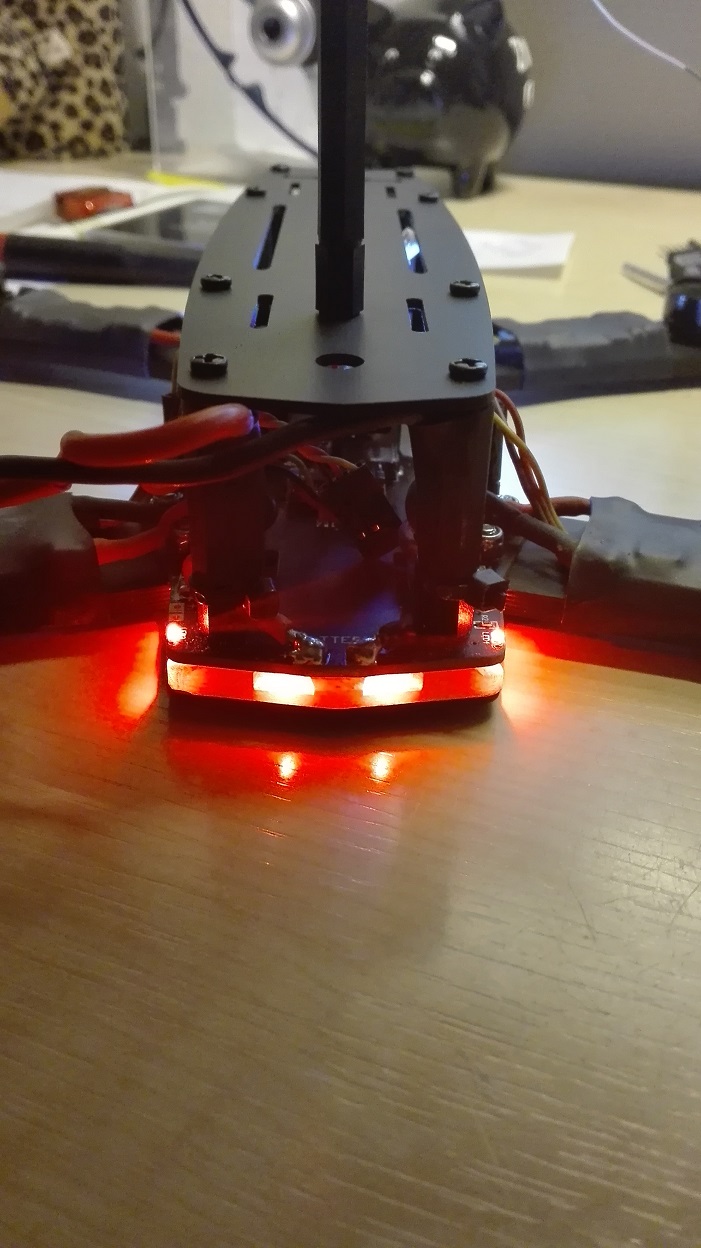

De bumpers uitgefreesd zodat de LEDS beter uitkomen.
Morgen de rest...

Laatst bewerkt:
Gaaf paulus, wil zoiets ook gaan doen met mijn zmr. Helemaal plat is niet mogelijk in combi met camera, maar zo past je fpv cam nog.

Ben er alleen nog niet helemaal uit waar ik mn runcam zou laten.

Wat voor standoffs zijn dat?
