Dan zou ik dat gewoon volgen Paul.
Vraag mij dan af hoe het bij Aggy zit..........
Onderste berghout in Topp and Butt is wel logisch, maar Aggy heeft 2 berghouten, dus wat doe ik met de tweede, de bovenste en lichtste dus ??
De redenering van McKay volgend zou (in zijn systeem en verklaring) het lichtste berghout (het bovenste) dus uit rechte planken bestaan, en dat klinkt mij wel logisch.......
Ga je bij het bovenste berghout dan wél de originele vertanding bij de lassen toepassen?
Zo ja, dan zou ik de lat in één stuk houden en die vertanding er in snijden.
Dit gaat wat makkelijker en je voorkomt knikken op de plaats van de lassen.
Met een lange lat kun je zeeg er makkelijker in houden.
paulbo
verslagschrijvers
Ik er zo snel niets over vinden, maar ik blijf zoeken. Ik vond wel (weer) de volgende scratchbuild: Forums / POF Build Logs / 1:96 HMS Victory Scratchbuild - Model Ship Builder
Deze bouwer gebruikt ankerstok voor het onderste berghout en 'top and butt' voor de middelste. Lekker verwarrend dus.
Verder zie je bij hem rechte naden in het bovenste berghout.
We zoeken lekkker verder.
Misschien dat de Engelsen rechte naden gebruikten. Het bovenste berghout droeg niet veel toe aan de stevigheid van de romp.
Gr. Paul
Deze bouwer gebruikt ankerstok voor het onderste berghout en 'top and butt' voor de middelste. Lekker verwarrend dus.
Verder zie je bij hem rechte naden in het bovenste berghout.
We zoeken lekkker verder.
Misschien dat de Engelsen rechte naden gebruikten. Het bovenste berghout droeg niet veel toe aan de stevigheid van de romp.
Gr. Paul
Ik heb al iets gevonden Paul.
In het bovenste berghout van Alexandru kan ik het niet zien omdat ik geen foto heb van een ongeschilderd berghout deel.
Het lijkt er wél op dat hij overal waar sprake is van zware balken die las gebruikt.
Zie op de foto de las rechts naast de mastvoet.
Ik kan mij eigenlijk moeilijk voorstellen dat ze dat níet zouden doen in de berghouten
In het bovenste berghout van Alexandru kan ik het niet zien omdat ik geen foto heb van een ongeschilderd berghout deel.
Het lijkt er wél op dat hij overal waar sprake is van zware balken die las gebruikt.

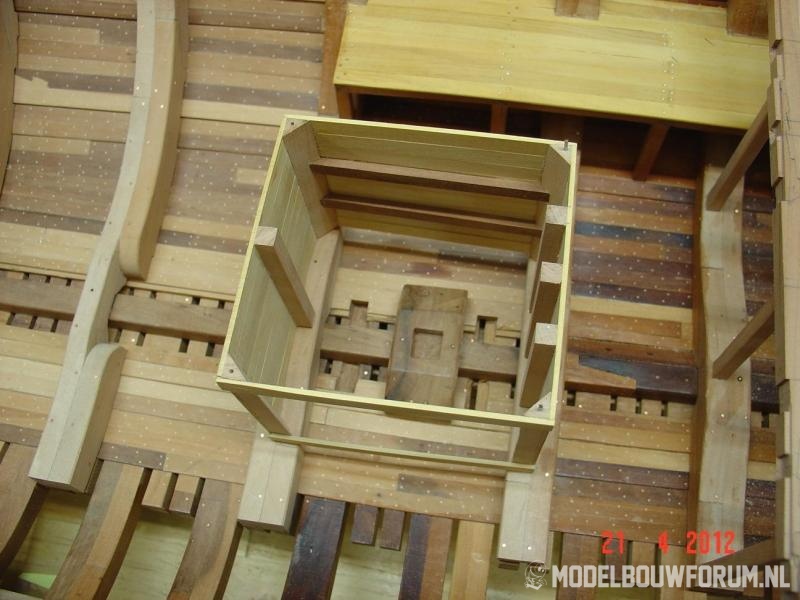

Zie op de foto de las rechts naast de mastvoet.
Ik kan mij eigenlijk moeilijk voorstellen dat ze dat níet zouden doen in de berghouten
Tjongjonge zeg.... ik heb wél een werk met jou hoor (
)
Ben even aan het zoeken geweest; er zijn 2 verslagen die ik op MSW nauwgezet volg, Alexandru met zijn Victory en SJSoane met zijn Bellona, beide scratch.
De één gaat nog verder dan de ander, en ze rossen er overal dit soort lassen in.

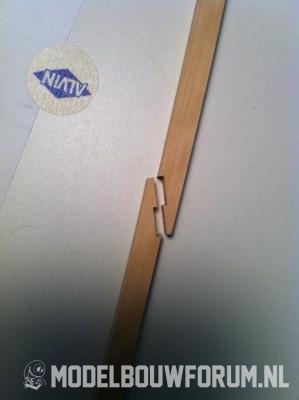

Ik zie overal dat er in de zware houten lassen gemaakt worden volgens het "vertandings principe"
Op pag. 8 van "The Anatomy of Nelson's Ships" zie je een afbeelding van de mogelijke vormen van deze lassen.
Het kán eenvoudigweg niet zo zijn dat die balken "koud" tegen elkaar lagen.
Mark (SJSoane) laat het zien via een foto, nog niet van het berghout, maar toch...
Ik moet daar eigenlijk niet teveel kijken, als ik die batterij aan machines zie, en dan mijzelf met mijn vijltjes en mijn ijzerzaagje........
Naar mijn idee kun je er van uitgaan dat dit bij de berghouten ook het geval was, en dan voor de berghouten conform de bovenste afbeelding op pag. 8.
Hoogachtend "K"
)Ben even aan het zoeken geweest; er zijn 2 verslagen die ik op MSW nauwgezet volg, Alexandru met zijn Victory en SJSoane met zijn Bellona, beide scratch.
De één gaat nog verder dan de ander, en ze rossen er overal dit soort lassen in.
Ik zie overal dat er in de zware houten lassen gemaakt worden volgens het "vertandings principe"
Op pag. 8 van "The Anatomy of Nelson's Ships" zie je een afbeelding van de mogelijke vormen van deze lassen.
Het kán eenvoudigweg niet zo zijn dat die balken "koud" tegen elkaar lagen.
Mark (SJSoane) laat het zien via een foto, nog niet van het berghout, maar toch...
Ik moet daar eigenlijk niet teveel kijken, als ik die batterij aan machines zie, en dan mijzelf met mijn vijltjes en mijn ijzerzaagje........
Naar mijn idee kun je er van uitgaan dat dit bij de berghouten ook het geval was, en dan voor de berghouten conform de bovenste afbeelding op pag. 8.
Hoogachtend "K"
Volgens mij hebben dat soort mannen een thuislaser staan om verbindingen te snijden!
Ik gebruik een nagelschaar en een ouwe schroevendraaier die ik scherp geslepen heb...
Ik volg die 2 om inspiratie op te doen, en natuurlijk om iets bij te leren, maar dat is écht bizar hoor!!
Maar...... eerlijk is eerlijk; ze kunnen het wél hoor, en dat nivo zou ik graag eens bereiken
Godfried Bomans zei ooit over Marlene Dietrich; "had mijn vrouw maar één zo'n been" ik zou zeggen: "kon ik maar één zo'n las maken"
paulbo
verslagschrijvers
Je inspanning wordt zeer gewaardeerd, Klaas.
Zo'n las als van Alexandru spreekt mij wel aan, en is goed te doen.
Je kunt het zo ingewikkeld maken als je wilt, maar hier heb je geen laser voor nodig.
Ook deze las kun je suggereren door 'm in te kerven in lange planken. Normaal loopt de nerf dan zichtbaar door, wat het minder mooi maakt, maar met de zwart-gele banden zie je dat niet. Wel zal ik de lassen laten verspringen.
Vanavond de mal afmaken (goed voor 2 plankjes, dat houdt het overzichtelijk) en dan losgaan.
Gr. Paul
Zo'n las als van Alexandru spreekt mij wel aan, en is goed te doen.
Je kunt het zo ingewikkeld maken als je wilt, maar hier heb je geen laser voor nodig.
Ook deze las kun je suggereren door 'm in te kerven in lange planken. Normaal loopt de nerf dan zichtbaar door, wat het minder mooi maakt, maar met de zwart-gele banden zie je dat niet. Wel zal ik de lassen laten verspringen.
Vanavond de mal afmaken (goed voor 2 plankjes, dat houdt het overzichtelijk) en dan losgaan.
Gr. Paul
paulbo
verslagschrijvers
De mal voor het 'top and butt' systeem is klaar.
Ik heb daarvoor triplex gebruikt (genoeg over van de kit). en een roestvrijstalen liniaal van de P....s.
Eerst de grove vorm uitgeslepen en vervolgens bijgevijld. Precisiewerkje, lukte pas goed bij de derde poging, je haalt er snel te veel af.

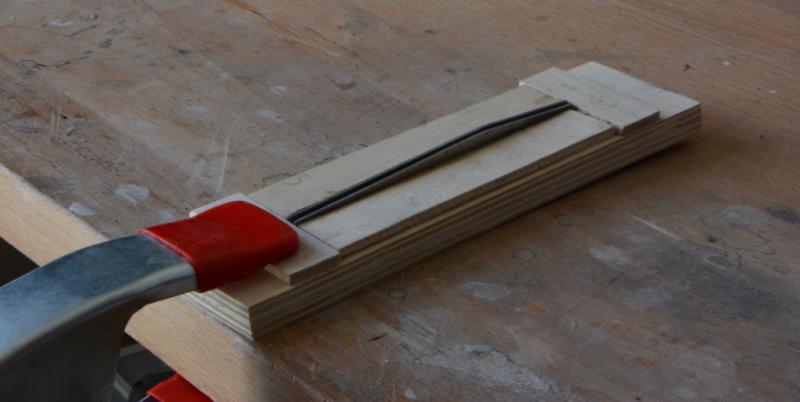

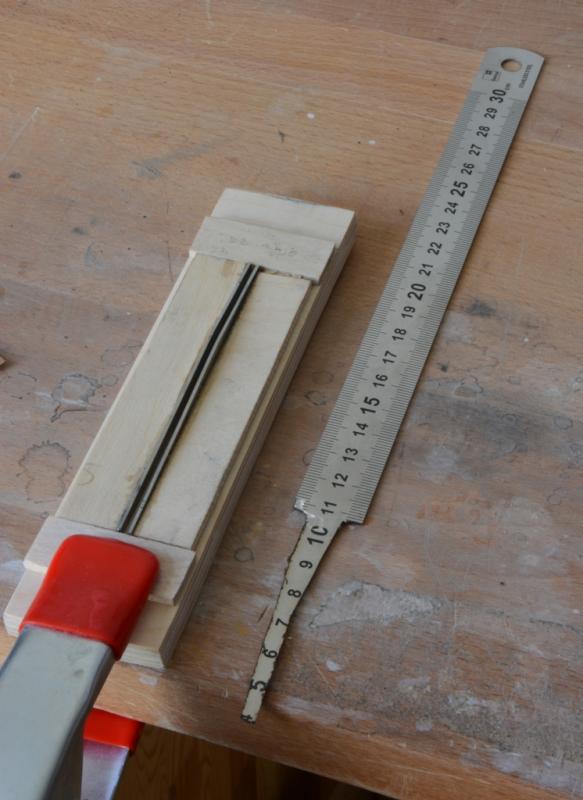

Hier de onderdelen. Ik laat het onderste stootlatje los, anders krijg je de bewerkte latjes er nauwelijks weer uit.
En zo als ik de latjes ga bewerken:
Nu de latjes nog. Worden deze week bezorgd.
Gr. Paul
Ik heb daarvoor triplex gebruikt (genoeg over van de kit). en een roestvrijstalen liniaal van de P....s.
Eerst de grove vorm uitgeslepen en vervolgens bijgevijld. Precisiewerkje, lukte pas goed bij de derde poging, je haalt er snel te veel af.

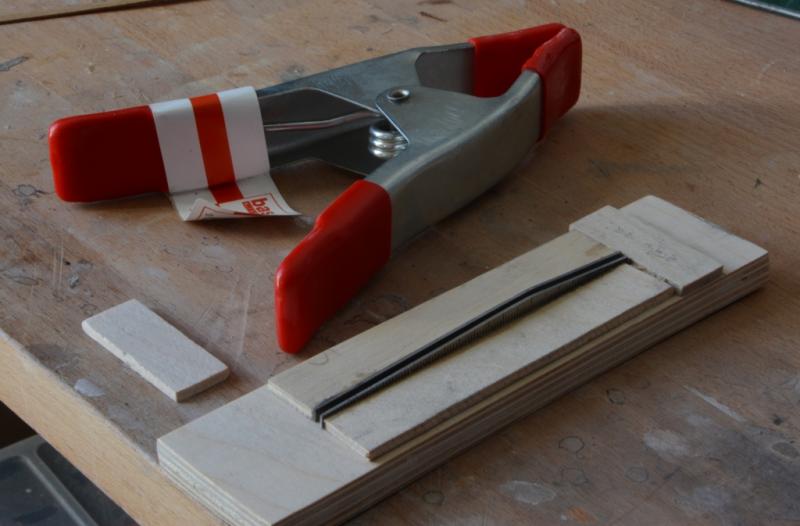

Hier de onderdelen. Ik laat het onderste stootlatje los, anders krijg je de bewerkte latjes er nauwelijks weer uit.
En zo als ik de latjes ga bewerken:
Nu de latjes nog. Worden deze week bezorgd.
Gr. Paul
Laatst bewerkt door een moderator:
paulbo
verslagschrijvers
Een heel goede vraag Klaas, waar ik mij het hoofd over gebroken heb.
Longridge stelt 9 planken voor, maar dat komt op zijn schaal van 1:48 niet uit met de breedte van de planken, ook niet als je het omrekent naar 1:72.
Ik ben uitgegaan van dezelfde breedte van het berghout als in de bb. Daar is sprake van 4 stroken van 5mm breed. Dat zijn 2 top-and-butt systemen van elk 10 mm breed.
De totale lengte van het onderste berghout is zo'n 86 cm. Ik ben uitgegaan van 8 lengtes van 105 mm. Dan houd je iets over, maar tegen de voorsteven mag je iets meer ruimte nemen zodat de 4 planken die tegen de voorsteven aanliggen allemaal even breed zijn.
Ik ben uitgekomen op plankjes van 105 mm lang, het breedste deel zit op 1/3, dus op 35 mm.
Het breedste deel is 6,5mm breed, de beide uiteinden zijn 3,5 mm breed.
Ik heb het hele berghout op een strook karton ingetekend met dit systeem, en het lijkt heel aardig uit te komen.
De 5e, en bovenste plank (de Black Strake) wordt gewoon recht.
Ik hoop dat deze uitleg duidelijkheid geeft, anders zal ik er een tekening bijdoen
Gr. Paul
Ik begrijp het volkomen Paul, ik heb het ook ongeveer zo gedaan.
De samenstelling is identiek aan de mijne.
Ik heb mijn randjes, de contouren van elk individueel deeltje iets afgeschuind, zomaar met een licht schuurpapiertje.
Als ze allemaal geplaatst zijn alle naden (door die afschuining rondom) íets gevuld en weer geschuurd.
Zo blijven de naden, en het systeem, nog nét voldoende zichtbaar als het straks geschilderd is (hoop ik!)
Succes!!
De samenstelling is identiek aan de mijne.
Ik heb mijn randjes, de contouren van elk individueel deeltje iets afgeschuind, zomaar met een licht schuurpapiertje.
Als ze allemaal geplaatst zijn alle naden (door die afschuining rondom) íets gevuld en weer geschuurd.
Zo blijven de naden, en het systeem, nog nét voldoende zichtbaar als het straks geschilderd is (hoop ik!)
Succes!!
paulbo
verslagschrijvers
Het onderste berghout aan bakboord zit erop, volgens het 'top-and-butt' systeem, met de geschutpoorten uitgevijld. De randen van de plankjes zijn iets afgekant, zodat je het systeem hopelijk nog enigszins ziet als de romp geschilderd is (met dank aan Klaas). Er zitten af en toe wat lichtere planken tussen, die het systeem wat duidelijker laten zien. Uiteindelijk wordt alles natuurlijk zwart. Iets minder duidelijk is de 'Black Strake', een dunnere en smallere rechte plank aan de bovenkant, maar hij zit er wel.
Ik heb ervoor gezorgd dat de verticale korte naden tussen de planken nergens boven elkaar zitten, maar verspringen. Ook zie je dat de richting van de planken (het korte schuine stuk voor dan wel achter) bij de onderste twee rijen tegengesteld is aan de bovenste twee rijen. Dat is zoals McKay en Longridge het tekenen. (Trouwens, de tekening van McKay lijkt een vrijwel exacte kopie van die van Longridge, maar er is geen bronvermelding!)

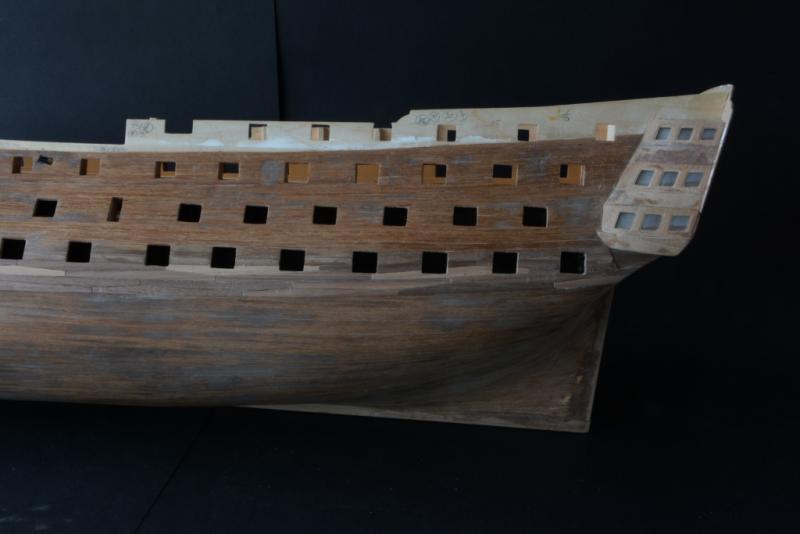

Hier boven een overzichtsfoto; hier onder wat detailfoto's van het berghout.
Nu eerst het onderste berghout aan stuurboord, daarna het middelste berghout, maar omdat dat ankerstok wordt, moet ik eerst een nieuwe mal maken.
Gr. Paul
.Ik heb ervoor gezorgd dat de verticale korte naden tussen de planken nergens boven elkaar zitten, maar verspringen. Ook zie je dat de richting van de planken (het korte schuine stuk voor dan wel achter) bij de onderste twee rijen tegengesteld is aan de bovenste twee rijen. Dat is zoals McKay en Longridge het tekenen. (Trouwens, de tekening van McKay lijkt een vrijwel exacte kopie van die van Longridge, maar er is geen bronvermelding!)
Hier boven een overzichtsfoto; hier onder wat detailfoto's van het berghout.
Nu eerst het onderste berghout aan stuurboord, daarna het middelste berghout, maar omdat dat ankerstok wordt, moet ik eerst een nieuwe mal maken.
Gr. Paul
Laatst bewerkt door een moderator:
paulbo
verslagschrijvers
NETJEEEEHS!!!!!
Ik denk dat het verspringen van die verticale naden nog beter is ook!!!
Ik voel me verslagen......
Sterker nog, Klaas, jij heb dat zelf in post 423 van je verslag heel mooi laten zien. Ik ben jou schatplichtig!!
