Onderlosser voor bij stoom baggermolen

Discussie in 'Bouwverslagen - Schepen' gestart door Baggeraar, 24 mrt 2010.

  1. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.448
    Locatie:
    H&NF
    Dat kan ook nog.
    Zou dat plat zijn van 50 op 20 mm ?
    Ik heb hier op de tekening van de handstuurlier een hoepel van plat 13 x 51 met 9 stuks duimse spaken.
    Schaal 1 op 25 wordt dat wel erg kwetsbaar.
    Dan lijkt het wiel op bovenstaande foto wat beter hanteerbaar.
    Bovendien heeft dit type wiel zeker ooit bestaan.

    Na weken te hebben heen en weer gemaild met vooral wachten, heb ik zojuist op papier gekregen dat de ketting op voorraad is bij een ander.
    Ik heb na evenveel vragen van hoe zit het nu met de levering, heb ik bij de ander mijn bestelling geannuleerd. Steeds maar beloftes en ze dan steeds maar niet nakomen.
    Ik heb dan ook nog maar een stukje damloze ketting besteld voor het stuurwerk. (zoals het hoort te zijn).

  2. Broeckx Ronny

    Broeckx Ronny

    Lid geworden:
    28 sep 2008
    Berichten:
    874
    Locatie:
    Hulshout Belgie
    Het stuurwiel lijkt me linksonder aan mekaar geklonken met drie klinknagels voor wat betreft de ronde .
    Waarschijnlijk zullen de spaken dan ook wel geklonken zijn met verzonken klinknagels langs de fotozijde .
    Groetjes
    Ronny

  3. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.448
    Locatie:
    H&NF
    Begonnen met het stuurwiel.
    Het lijkt te werken, dat buigen.
    Even controleren hoeveel materiaal ik heb, want dan kan ik meteen 2 wielen voor de deurlieren maken.

    [​IMG]

    [​IMG]
    strip is 2 x 1 mm

    Tug.NL vindt dit leuk.
  4. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.448
    Locatie:
    H&NF
    Stuurwiel fabricage:

    [​IMG]
    Malletje gemaakt met spelden in de soldeersteen.

    [​IMG]
    Mal gevuld met ring, drie spaken (leek me makkelijker dan 6 halve) en 6 handgrepen.

    [​IMG]
    Papier weggesneden en alles in de flux.

    [​IMG]
    Gesoldeerd met de crème brulé brander en 1 mm zilverstaaf.

    [​IMG]
    Er zit maar 1 speld vast.

    [​IMG]
    Nu de spaken doorslijpen(?) en een naaf maken.

    Diameter over de handgrepen: 51 mm

    Tug.NL en Katwijk56 vinden dit leuk.
  5. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.768
    Locatie:
    Oldeberkoop
    Netjes man! Ben onder de indruk van deze toch wel verrukkelijk simpele oplossing

  6. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.448
    Locatie:
    H&NF
    Dankjewel.
    Kon het niet laten om nog "even" een naaf te maken en te passen op de lier.

    [​IMG]

    Tug.NL, Bert V en Unusual RC vinden dit leuk.
  7. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.768
    Locatie:
    Oldeberkoop
    Daar ga je toch nog wel wat aan doen? Die dikke schroefdraad staat niet zo heel erg "schaal".....
    Voor het overige, prachtig, die stuurlier

  8. Zeiler

    Zeiler

    Lid geworden:
    28 dec 2012
    Berichten:
    783
    Locatie:
    Hilversum
    Netjes! Leuk om te zien. Hoe heb je de ronde handvatten gemaakt? Ze lijken groter dan het plat dat je hebt gebruikt voor de spaken?

  9. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.448
    Locatie:
    H&NF
    Uiteraard, maar vandaag niet meer. haha.
    Ik moet sommige handgrepen ook nog wat richten.
    Ook is er nog wat vijlwerk, want hier en daar is de klodder zilver wat TE groot.
    De naaf soldeer ik mogelijk nog aan de spaken met resist2, lijkt me sterk genoeg.

    Zijn stukjes rond 2 mm met aan de ene kant een bolletje gevijld en aan de andere kant een groef van 1 mm breed en 1.5 diep.
    Daarna de spaak er ingestoken en gesoldeerd.

  10. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.448
    Locatie:
    H&NF
  11. Jinny

    Jinny

    Lid geworden:
    26 jul 2009
    Berichten:
    838
    Locatie:
    Aan boord, in Nederland hoogstwaarschijnlijk
    Mooi volgegoten

  12. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.448
    Locatie:
    H&NF
    S39 is wereldspul.:yes:

    Het onderhoud aan boord geschiedt met een hele dikke kwast.
    Alle details zijn dicht gesmeerd.

  13. Jinny

    Jinny

    Lid geworden:
    26 jul 2009
    Berichten:
    838
    Locatie:
    Aan boord, in Nederland hoogstwaarschijnlijk
    Wel goed naspoelen, het wil nogal stiekum doorvreten...
    Maar dat hoef ik jou niet te vertellen denk ik.

  14. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.038
    Locatie:
    Oostvoorne

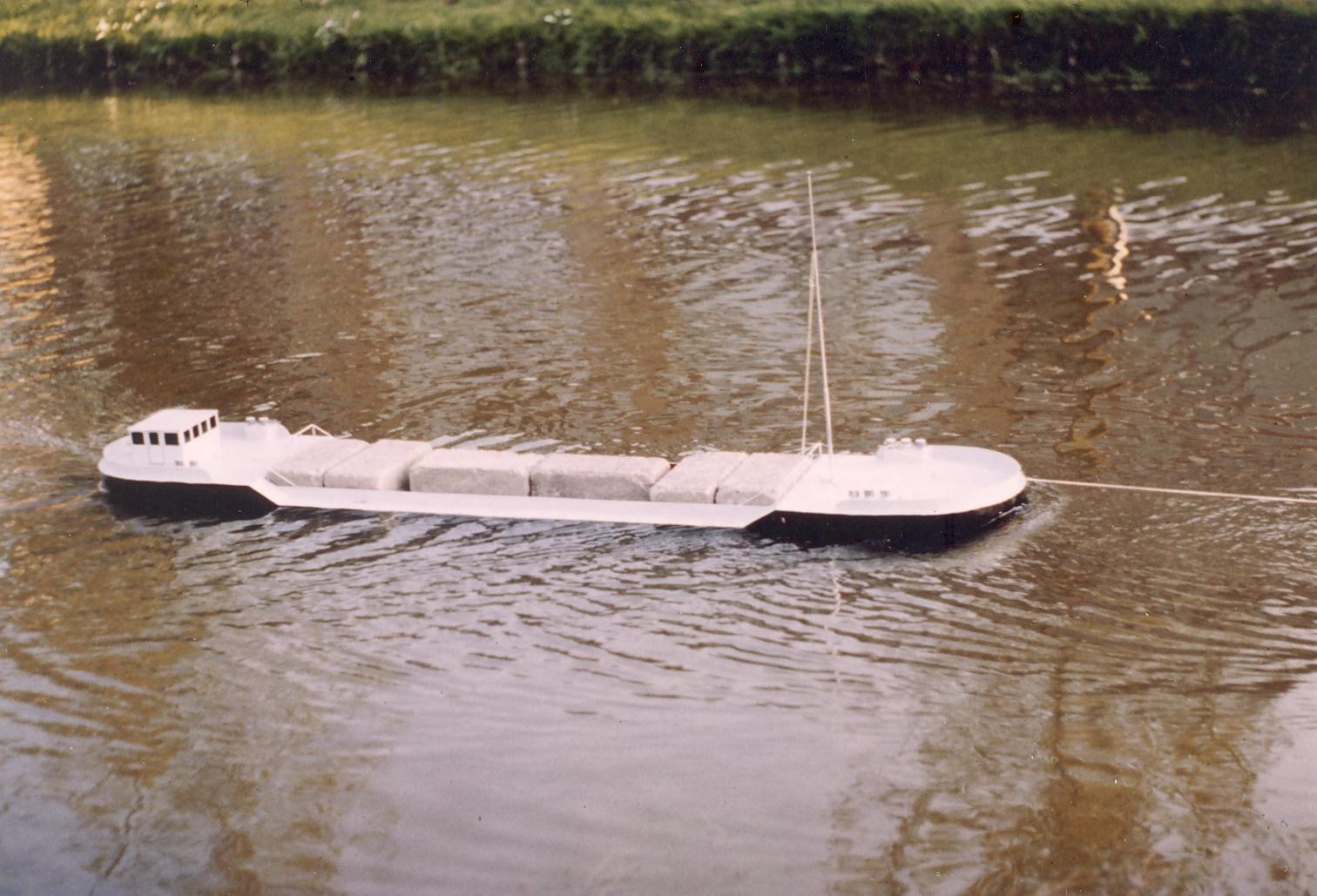

    Ziet er sjiek uit Harm! Maar goed dat die van jou geen echte baggerbak is, want die zagen er na een poosje al niet uit. Heb trouwens in mijn schipperstijd wel baggerbakken gezien, maar weinig aan het wiel draaiende schippers. Meestal stond het roer iets uit het midden vastgebonden en manoeuvreerde de sleepboot zo dat de bak niet al te grote butsen opliep. De grotere bakken hadden dikke houten berghouten en extra strijkers eraan. Op het messing zal het met de oxidatie door S-39 wel meevallen. Mij heeft het indertijd een baggerbak gekost. Gemaakt van blik en nieuw gesoldeerd met harshoudende tin. Later bij een reparatie van lekkage aan de kim, S-39 gebruikt. Werkte wel, maar de verdampte en neergeslagen tin verwoestte de boel binnenin. Een paar jaar later zat de bak onder de grijze spikkels. Dacht: Hoe kan daar nu schimmel op komen. Was de boel van binnenuit doorgeroest. Wel jammer, want met 14 straatklinkers erin was het een leuk sleepobject voor mijn Bugsier. Gr. Klaas.

    1977 Taurus.jpg

    Jinny vindt dit leuk.
  15. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.768
    Locatie:
    Oldeberkoop
    Absoluut mooi geworden!

  16. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.332
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Mijn vader heeft me nog geleerd er mee te solderen :)
    Gebruikt vloeimiddel verwijderen kostte (toen) wat meer moeite, beetje plakkerig.

    Desondanks, toch even plagen, hoewel de meesten het wel al weten, in het elektronica subforum:
    S39 / S65 en soldeer-vet/pasta zijn grote bagger!!!

    Ik had jou niet ingeschat als een crème brûlée type.
    (Ik moest de accenttekens opzoeken :D).
    Had niet verwacht dat het met zo'n brandertje ook nog kan.

    Laatst bewerkt: 30 okt 2017
  17. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.448
    Locatie:
    H&NF
    Is een geweldig ding met een scherp puntige vlam.
    Nadeel is wel dat je de loeplamp moet uitdoen (door de loep kijken kan natuurlijk nog wel), anders zie je de vlam niet door het vele omgevingslicht.
    Voordeel van de spelden is dat ze opgloeien en dan weer bijlichten. :D

    Heb het soldeerwerk ook een uur in het water laten liggen en daarna met een tandenborstel zorgvuldig geboend en nog eens goed gespoeld.

  18. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.332
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    En daarna zijn ze boterzacht :D

    Jinny vindt dit leuk.
  19. Baggeraar

    Baggeraar

    Lid geworden:
    31 jan 2010
    Berichten:
    15.448
    Locatie:
    H&NF
    Dat dan weer wel, maar als soldeerhulp nog steeds bruikbaar, tot ze een keer meegesoldeerd zijn en je ze van je werkstuk moet pellen.

  20. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    27.768
    Locatie:
    Oldeberkoop
    Die dingen zijn geweldig.... Een must voor iedere hobbykamer....
