10 meter tender scratchbuilt 1:10

Hoi Jan, fijn dat je meekijkt.
ik heb je net een pb'tje gestuurd over die mantelkoeling.
bij dit model is de prestatie ondergeschikt aan de 'looks' dus daarom geen surface drive. overigens is deze Z-drive wel een bijzondere, want hij heeft een hele hoge montage en daarmee werkt hij als een surface prop. er zit volgens mij ook geen dubbele haakse overbrenging in, maar een enkele overbrenging met rechte tandwielen naar een -iets- lager gelegen as. Dus dat zou nog wel mee kunnen vallen. we zien het wel.
ik heb gekeken naar de ventilator in de motor. die moet ik goed vrij kunnen houden lijkt me. zo nodig voeg ik jou mantel er aan toe
Ik ben op dit moment bezig met de verstijving achterin om de krachten van de aandrijving op te vangen. ook moet er nog een neusje op.
volgende keer weer plaatjes

Vandaag lekker vroeg thuis.
maar weer even klussen vanavond. Ik wil de buitenkant in de epoxy/glasvezel hebben vandaag.

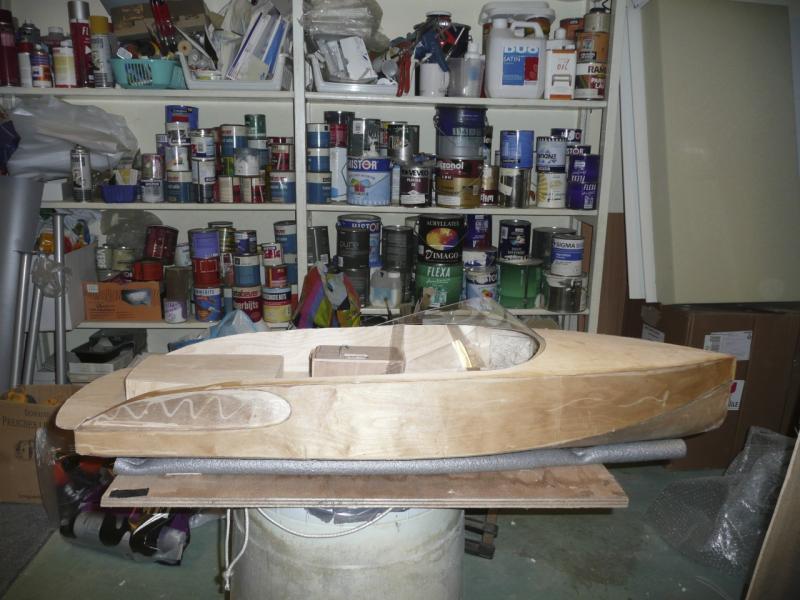

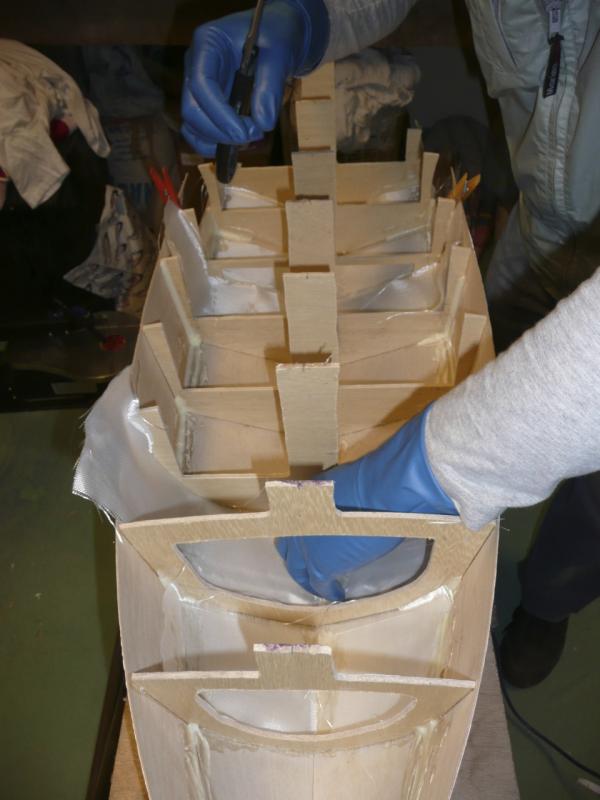

deze foto is het lamineren van de binnenkan gisteravond, en het resultaat zoals de romp nu is
full
full

Laatst bewerkt door een moderator:
Slechte dag, beetje zitten te pielen. Ik heb een fout gemaakt bij het monteren van mijn spiegel. niet goed op de hoek gelet. vanavond druk geweest met aanpassen hiervan. Ook lijkt de neus onderwater erg vol. Overleg gehad met de ontwerpers en de bouwer van het origineel, en we gaan toch kijken of we hier nog wat aan kunnen doen. Toch besloten om dit model wel af te bouwen, alhoewel ik uiteindelijk natuurlijk een model wil hebben wat zo exact mogelijk lijkt op de boot die we ook echt gaan bouwen.
@ Jan, je hebt waarschijnlijk toch gelijk met die twee haakse overbrengingen in die sterndrive. Mmmm, wordt geen racer. Maar goed, het gaat hier toch meer om de gelijkenis, dus als ik hem maar in plané krijg ben ik al tevreden.

Dit wordt niet mijn mooist gebouwde model. Ik loop steeds tegen dingen aan waarvoor ik dan toch weer wat epoxy nodig heb om het goed te krijgen. Dat zit dan wel voornamelijk aan de binnenkant, maar toch. Ook heb ik het vlak niet zo strak als ik zo willen. wordt toch nog plamuren.
Vandaag de 'scoops' gemonteerd en dek en kuipvloer uitgezaagd.

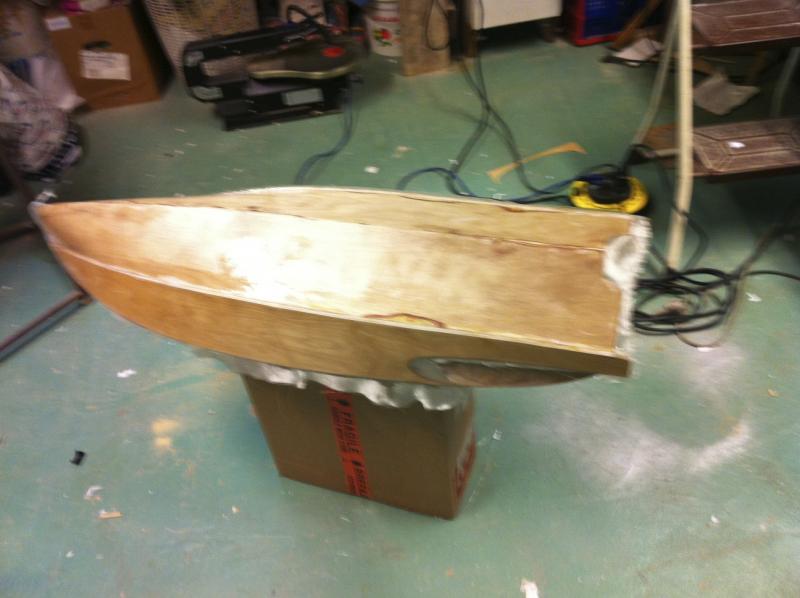

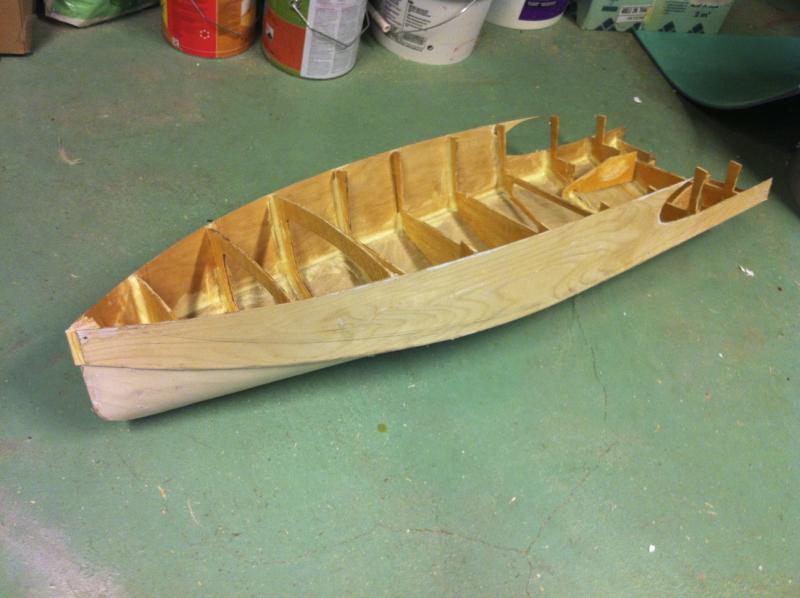

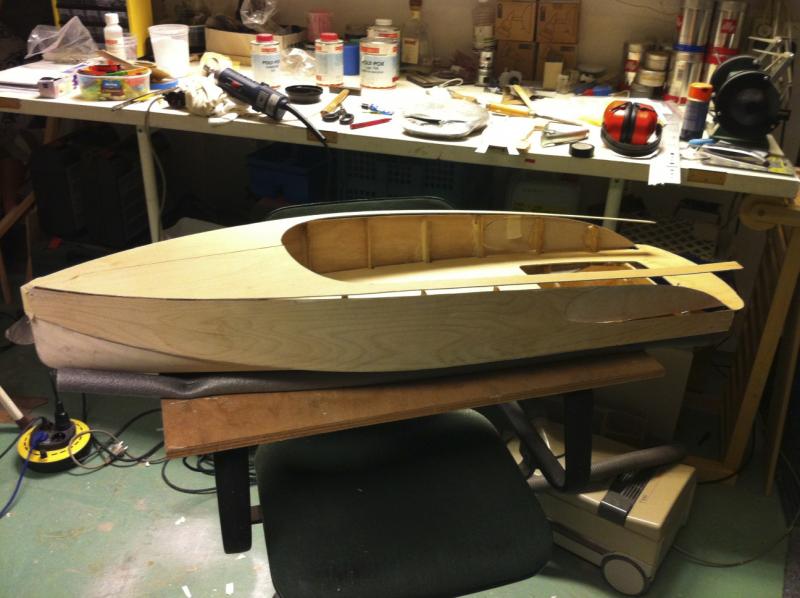

zo zag het er zojuist uit.
full
Heb dus niet het onderwaterschip bekleed. dat wil ik in een andere volgorde doen.

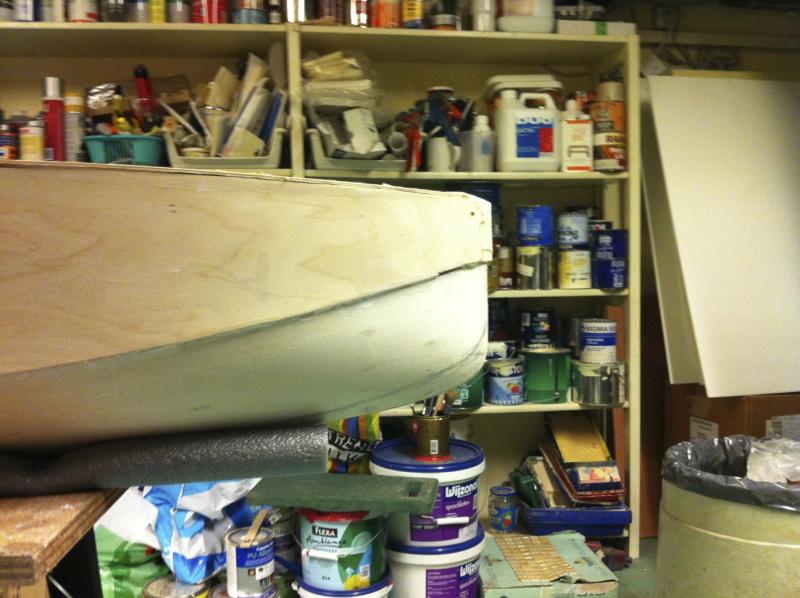

Ik vind dat de neus wat te vol is onder de sprayrail. waarschijnlijk gaan we het ontwerp iets aanpassen. hier een plaatje van wat ik bedoel (blijft lastig te zien op foto's)
full

Laatst bewerkt door een moderator:
op zich zou het nog niet eens kwaad kunnen... ligt er helemaal aan waar je verwacht tot waar je boot in het water ligt tijdens snel varen. het enige wat wel zo is dat je ruw water capability misschien wat verminderd is.

Hallo Hay,

Die volle neus had ik al wel gezien, maar ik dacht, als jij er geen problemen mee hebt, zeg ik er niks van...

Ik had een soortgelijk probleem met de neus van m'n M.A.S., waar ik de beplating ook met geen mogelijkheid tot aan de ronde neus kon krijgen.
Mijn oplossing was om de huidplaten tot aan het voorste spant te laten lopen en de rest met latjes af te maken, dan krijg ik rechte vlakken zonder de bolling, die jou bij je tender stoort.

full


full


full


Groeten, Jan.

Laatst bewerkt door een moderator:
ik vind die bolle neus wel mooi, maar ik en zelf dan ook erg gecharmeerd van ronde lijnen bij schepen, wat sierlijker. Maar hij lijkt inderdaad boller dan op het plaatje met die cabriokap, daar is de punt duidelijk scherper. Zou je met een scherpere neus alleen niet meer risico lopen dat de punt in een golf(je) duikt ipv erover?

@Jan,
dat in het model wijzigen zou geen enkel probleem zijn, maar in het groot wordt hij van één afgewikkelde aluminium plaat gemaakt. Dan moet je die vorm daar wel in kunnen brengen, anders zit je aan coupenaadjes of meerdere delen vast,met dus ook meer naden en mogelijk vervorming.
@kuperus,
Over de vaareigenschappen maak ik me niet direct zorgen. in plané ligt die neus er zeker uit, en bij langzaam varen is het eerder een voordeel dan een nadeel. op ruw water heb je iets meer volume voorin, zodat hij iets minder zal duiken, maar volgens mij ook weer niet zo veel volume dat hij gaat slaan. Het gaat maar om een klein stukje. volgens mij maakt het niet zo veel uit met de vaareigenschappen.
Ik had me, net zoals indoorvlieger, ook een wat slankere entree voorgesteld op basis van de 3d plaatjes. zo zie je maar dat er niets boven een echt model gaat om dit te kunnen beoordelen. Het gemakkelijks is het natuurlijk om de boeg schuin weg te laten lopen, zoals de meeste schepen hebben, maar we vonden die rechte boeg zo gaaf.
Zoals gezegd, in overleg met de twee ontwerpers komt er vast wel een oplossing. Ik denk een paar kleine aanpassingen.
vandaag tot laat in de avond op mijn werk, dus dat wordt weinig modelwerf vandaag.

De bouwer en ontwerpers

Ik zou nog vertellen wie hem gaat bouwen. We hadden dat eerst een beetje stil gehouden. niet zozeer uit geheimzinnigheid, maar omdat ik ook eerst zeker wilde weten dat de bouw ook echt doorgaat.
De bouwer is Tenderline, van Yvo Schotman. hij bouwt hele gave snelle motorboten in Aluminium. Heel basaal; principe:'less is more' , maar met een fantastische afwerking.
De twee ontwerpers die zich hier mee bezighouden zijn Jan-Marten Rottiné, van Waterline Design, en Marlon Weijers van Triple Marine. samen zijn zij de 'huis'ontwerpers van Tenderline. Met Yvo en mijzelf erbij zijn we het ontwerpteam van deze 10m tender.

update

Gisteren was het Spieringfestival in Muiden. Er kwam dus niets van bootje bouwen terecht. Wel erg gezelling!
Vandaag toch weer hard aan de slag. Hoop gedaan, alhoewel je dat pas op foto's van morgen of overmorgen gaat zien.
Eerst maar eens de koolborstels in laten lopen. volgens de aanwijzigingen van Jan "pompebled"! Motor in een glas met een bodempje water, 4 versleten nimh cellen er op, en draaien maar. Je ziet het slijpsel binnen de kortste keren ronddwarrelen. Duurde toch nog een uur, maar nu liggen de koolborstels prachtig aan.
full

In de tussentijd begonnen met het maken van de kuipbanken en de motorkist. Ook het centrale meubel staat al in de 'steigers'.
full

Op het eind van de avond nog even de buitenkant in de epoxy met een 80 g. matje. Ik heb de binnenkant al behoorlijk zwaar uitgevoerd, dus het hoeft aan de buitenkant alleen maar een dun laagje te zijn. Viel me nog behoorlijk tegen. bij de gladde vormen van een zeilboot is dat veel gemakkelijker. Ik had grote moeite om het weefsel vast te krijgen bij de sprayrail. uiteindelijk met een stanleymes de mat doorgesneden op de sprayrail, en daarmee lukte het heel aardig. de sprayrail zelf is nu niet bedekt met hars, maar ik heb daar aan de binnenkant een dikke filetnaad overheen getrokken, dus dat kan geen kwaad denk ik.
full

Morgen maar weer verder, ik hoop dat ik dan een en ander kan gaan monteren, zodat er een beter beeld ontstaat van hoe het er uit gaat zien.
groet,
Hay

Laatst bewerkt door een moderator:
Schijnbaar is een bodempje water èn vervolgens de motor voldoende om de motor geheel onder water te laten verdwijnen :-).

inlopen motor

correct. je wil voor de rest juist zo weinig mogelijk in het water hebben. zeker de fan niet!
vannavond weer verder.
Hay

update

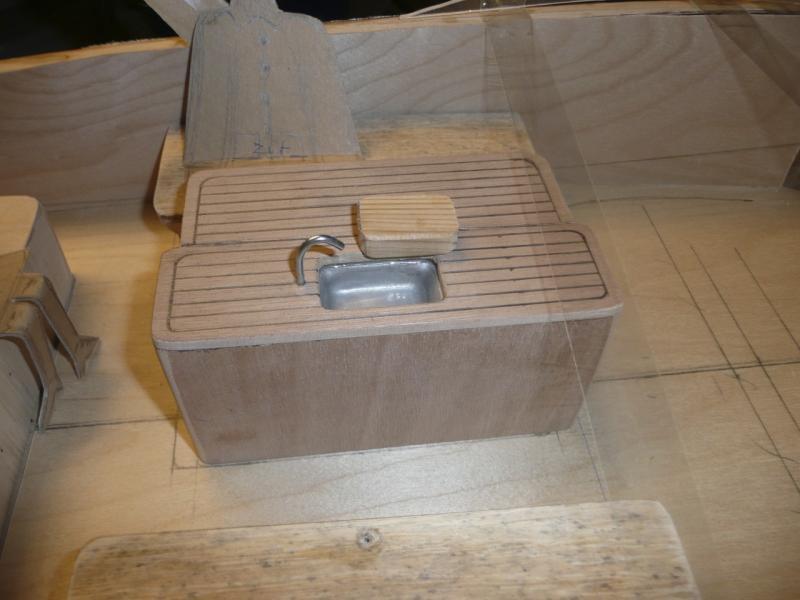

Geen grote voortgang in de laatste dagen. toch wel iets leuks gemaakt. de ruwe versie van het keukenblokje. er komt een gootsteentje in, en dat moest op maat. dus gat in het blad gezaagd, blokje hout op maat gemaakt, stukje restant van de voorruit heet gestookt met de verfbrander, over het gat heen gelegd en het blokje hout met een plankje door het gat gedrukt. bakje uitgezaagd, zilver gespoten en aan de onderkant tegen het blad gelijmd.
full

je ziet het blokje hout er bij liggen. Het meubeltje wordt nog geschilderd, maar het blad blijft hout.
verder de ruit uitgezaagd, maar die moet ik nog heet vormen. daar moet ik even voor gaan zitten. Weet nog niet precies hoe ik hem goed in de vorm kan houden zonder een volledige mal te maken.
Ook heb ik de zitbanken gemaakt, met een open randje bij het voeteneinde, waar later de kuipverlichting in komt. de motorkist is ook een eind op weg, maar eigenlijk is niets nog af.

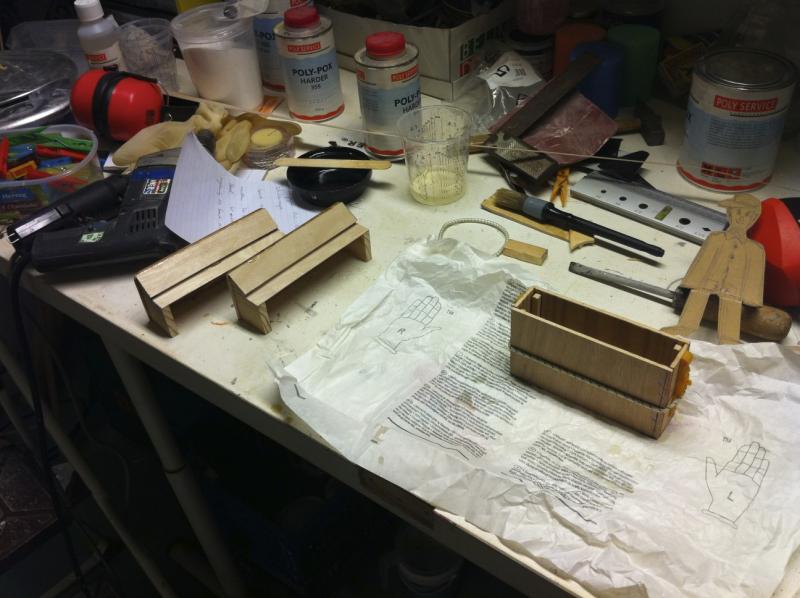

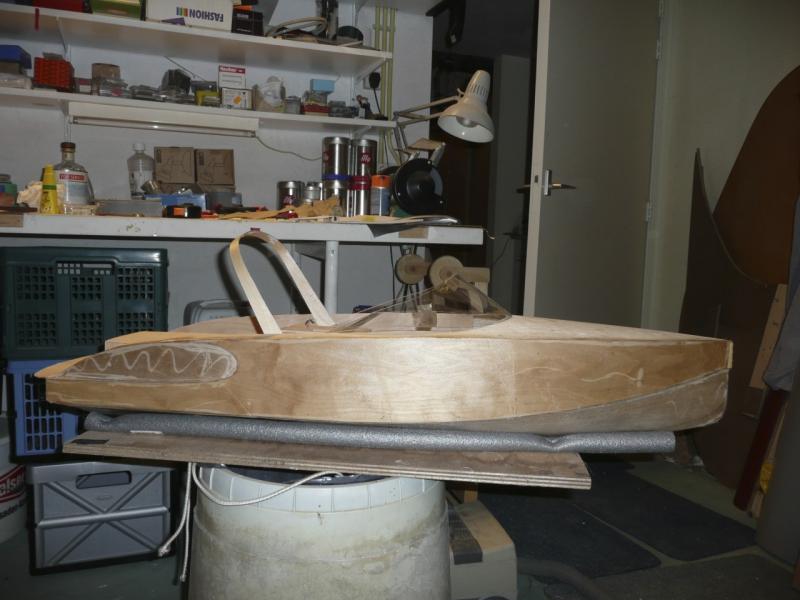

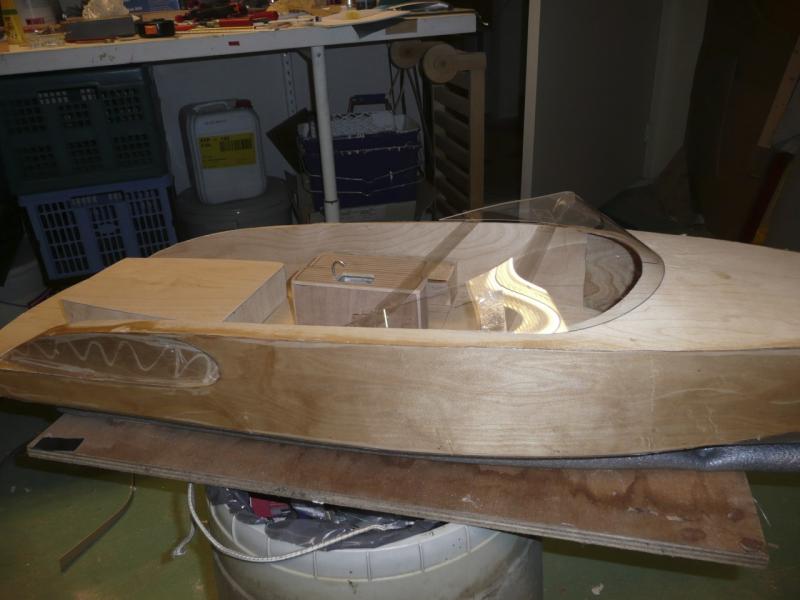

Toch enkele foto's om met beetje geknepen ogen toch enigszins een indruk te krijgen.
full
full
full


Ik ben nu twee weken wedstrijd aan het zeilen, daarna hoop ik weer serieus verder te kunnen, eerst schuren en plamuren, de stuurstand bouwen, kajuitingang en natuurlijk niet te vergeten de elektronica inbouwen. enfin, nog genoeg te doen. Wat wel erg leuk is, dat ik weer enkele erg goede ideeën heb gekregen voor het schip op ware grote. Om de ergonometrie van de banken, de kuiprand, de zichlijnen etc te testen heb ik twee zeer kinderlijke poppetjes van karton geknipt. Hiermee kun je prima zien of de maatvoering prettig wordt in het gebruik in het groot. Ik had hiervoor een pop besteld, die werd aangeboden als 1:10, maar meer 1:12 bleek te zijn. heb ik dus niets aan.
goed, twee weken bouwstop dus. Ik hoop dat jullie tegen die tijd het draadje weer oppikken....
Hay

Laatst bewerkt door een moderator:
Hay,

voor ergonomie van het zitten zou ik niet uitgaan van schaal poppetjes, maar aantal boot showrooms bezoeken van allerlei boten met meetlint bij je en kijken wat prettig zit.

vergelijk bijv de zit van een oudhuijzer 620 (waardeloos imho) met een Corsiva 570 (errug lekker) (zijn beide sloepen btw) zo zijn er meerdere boten waar ik als ik jou was in zou gaan proefzitten... heeft VEEL meer waarde dan "correcte" schaal waarden.

voor de rest: NICE BUILD!!!

@kuperus,
Je hebt helemaal gelijk. Ik heb op diverse schepen 'proef gezeten' en ben gewapend met een meetlint op de sloependagen in Lelystad geweest. Bovendien weten Marlon en Jan-Marten natuurlijk ook goed waar ze mee bezig zijn. Maar als check is zo'n poppetje toch wel goed. als je er mee door de boot heen 'loopt', zie je toch goed wat waar handig is en krijg je ook wel inspiratie over de positie van bepaalde dingen. we hadden al mensen in de 3d tekening gezet, met name voor de inrichting van de stuurstand, dus we hebben er zeker aandacht voor. dat is natuurlijk ook onwijs belangrijk; stel dat je een prachtig schip bouwt, maar je zit nergens lekker, of de leuningen zijn te hoog, en je voelt je overal opgesloten omdat je net niet lekker om je heen kunt kijken. dan baal je denk ik wel verschrikkelijk.

Even een voorbeeld van zo'n 3d poppetje. Uiteindelijk zal de praktijk het uitwijzen, maar we doen ons best.
full

Laatst bewerkt door een moderator:
