7 cilinder 120 cc radiaal motor

Discussie in 'Stoom techniek' gestart door pat1311, 14 nov 2017.

  1. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.511
    Locatie:
    Tirol -Oostenrijk
    Wat is dat, zo'n verdeelschijf en schaar? Hoe werkt dat?

    Cor

  2. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.193
    Locatie:
    leiderdorp
  3. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Is om een cirkel in precies gelijke delen te verdelen,hierbij dus maar bijv. ook als je tandwielen wilt maken

    Tug.NL vindt dit leuk.
  4. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.511
    Locatie:
    Tirol -Oostenrijk
    Oh ....... dat ga ik dan eens moeten googlen hoe dat precies werkt .

  5. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Heb hier een xls bestandje voor een verdeeltoestel, invoeren welke verdeling je wilt en je krijgt het dan voorgerekend .
    Kan hier helaas geen XLS bestand neerzetten

  6. Unusual RC

    Unusual RC

    Lid geworden:
    19 mei 2004
    Berichten:
    907
    Locatie:
    Rijswijk, Zuid Holland
    Even een zip bestand van maken, dan kun je het wel toevoegen!
    Prachtig project hier.
    Maar een 7 x 450cc radiaalmotor...voor in een vliegtuig?

  7. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Zip bestand maken mij allemaal te moeilijk, als iemand interesse heeft kan / wil ik het wel mailen.
    Die 7x450 is gewoon voor het leuk, Word niet zo,n heel groot ding, ca 85 cm doorsnee , mooi voor op een standaard in huis Heb gelukkig geen last van een rondborstige directie die er ook iets van gaat vinden. .

    robbedoes en Unusual RC vinden dit leuk.
  8. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Meer dan reden genoeg!
    Als het dan nog op een gegeven moment een bak herrie maakt en rookt is het helemaal top.

    Zou er toch wel een plaatje van willen zien,hoe ver ben je?

    Tug.NL vindt dit leuk.
  9. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder

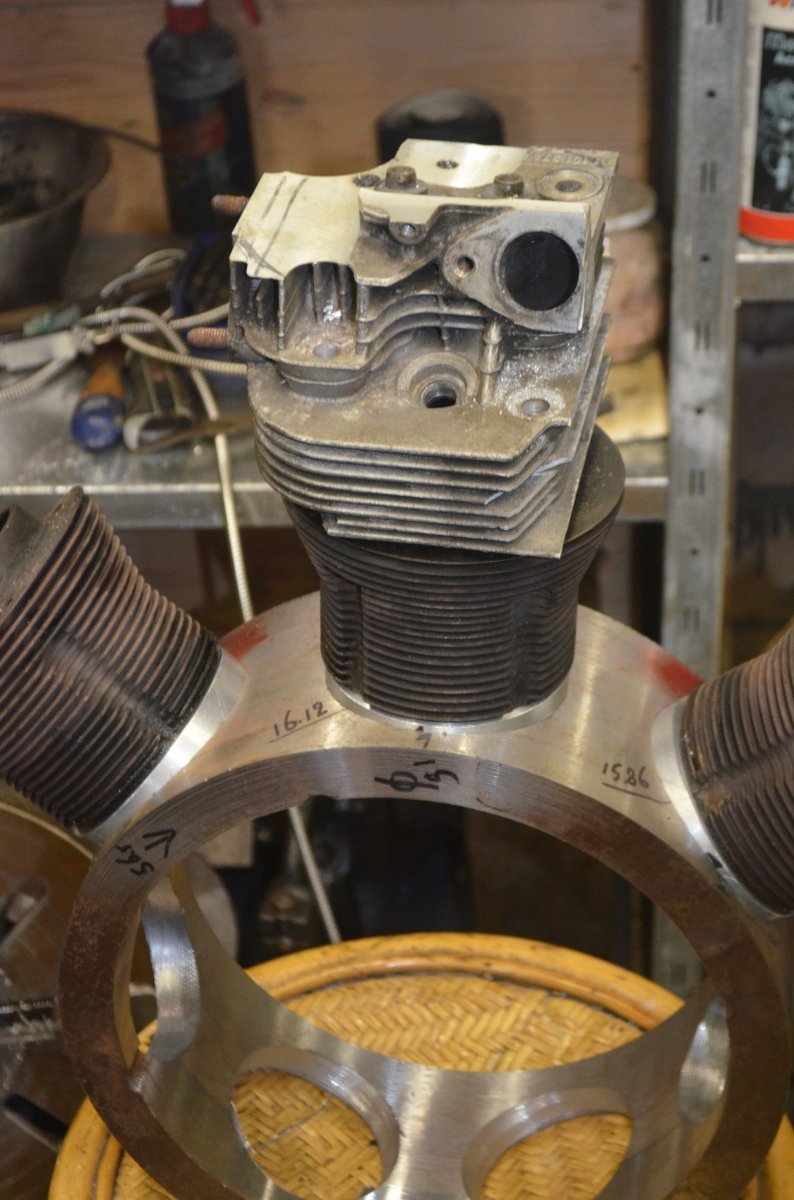

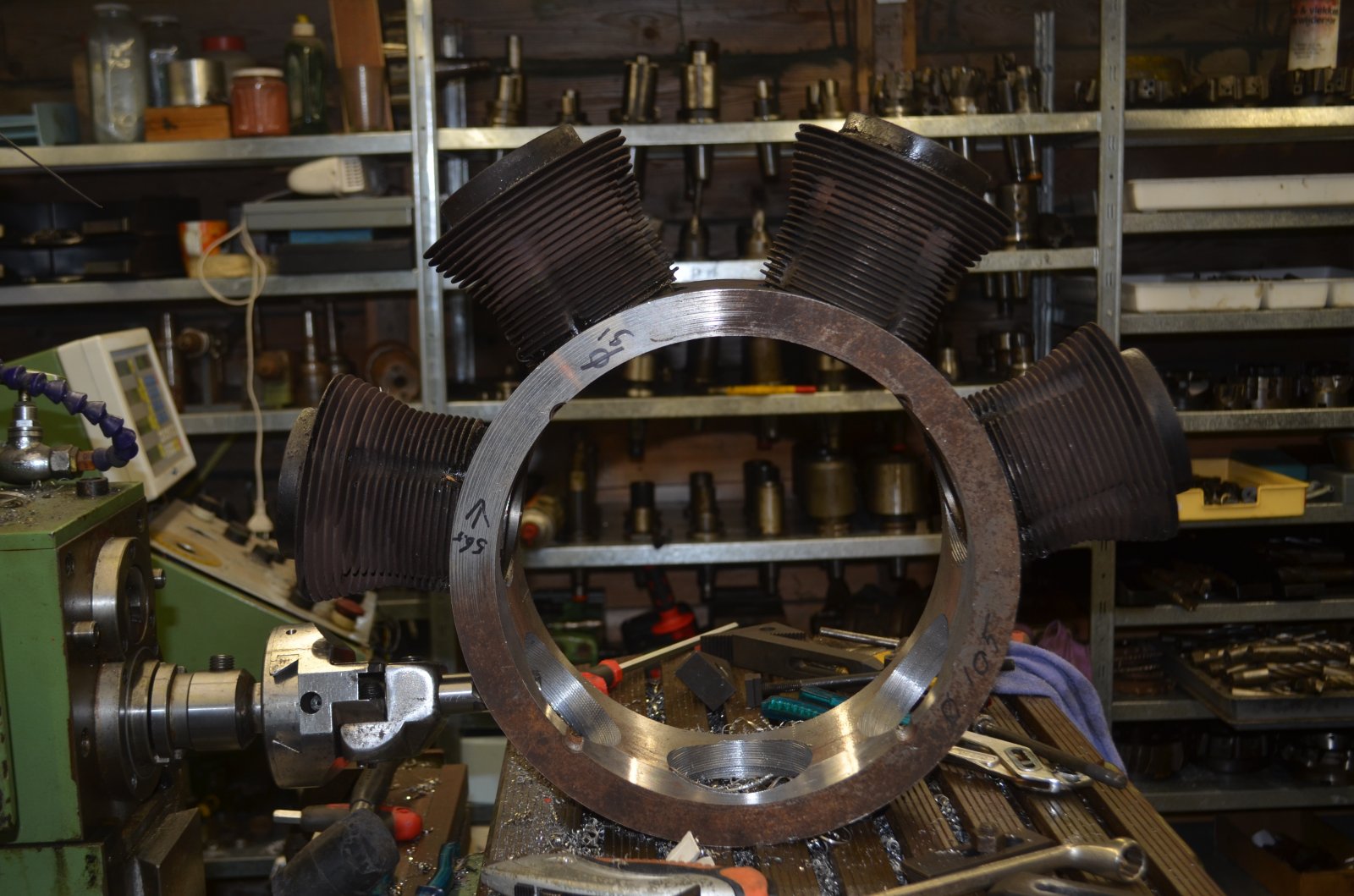

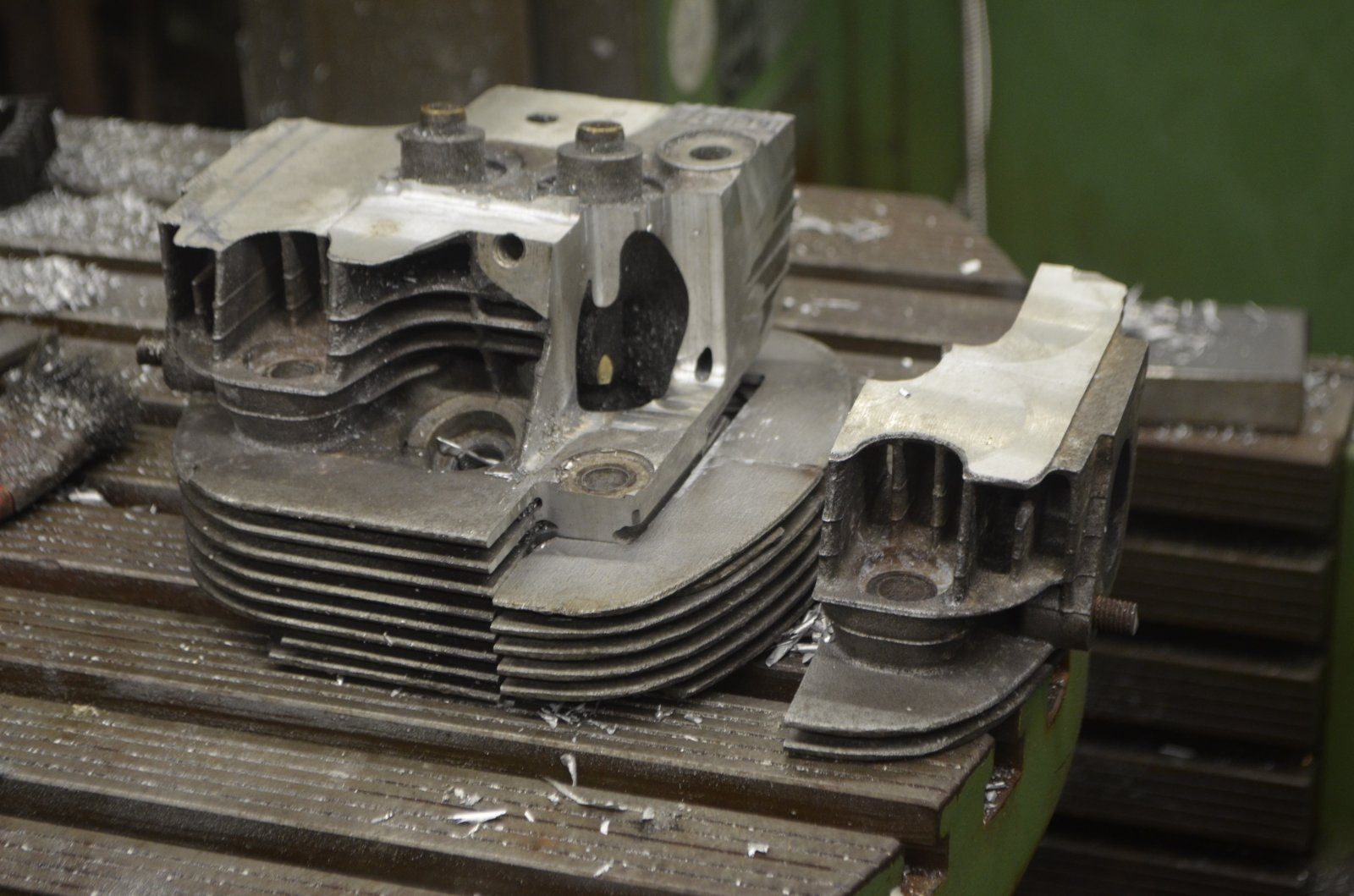

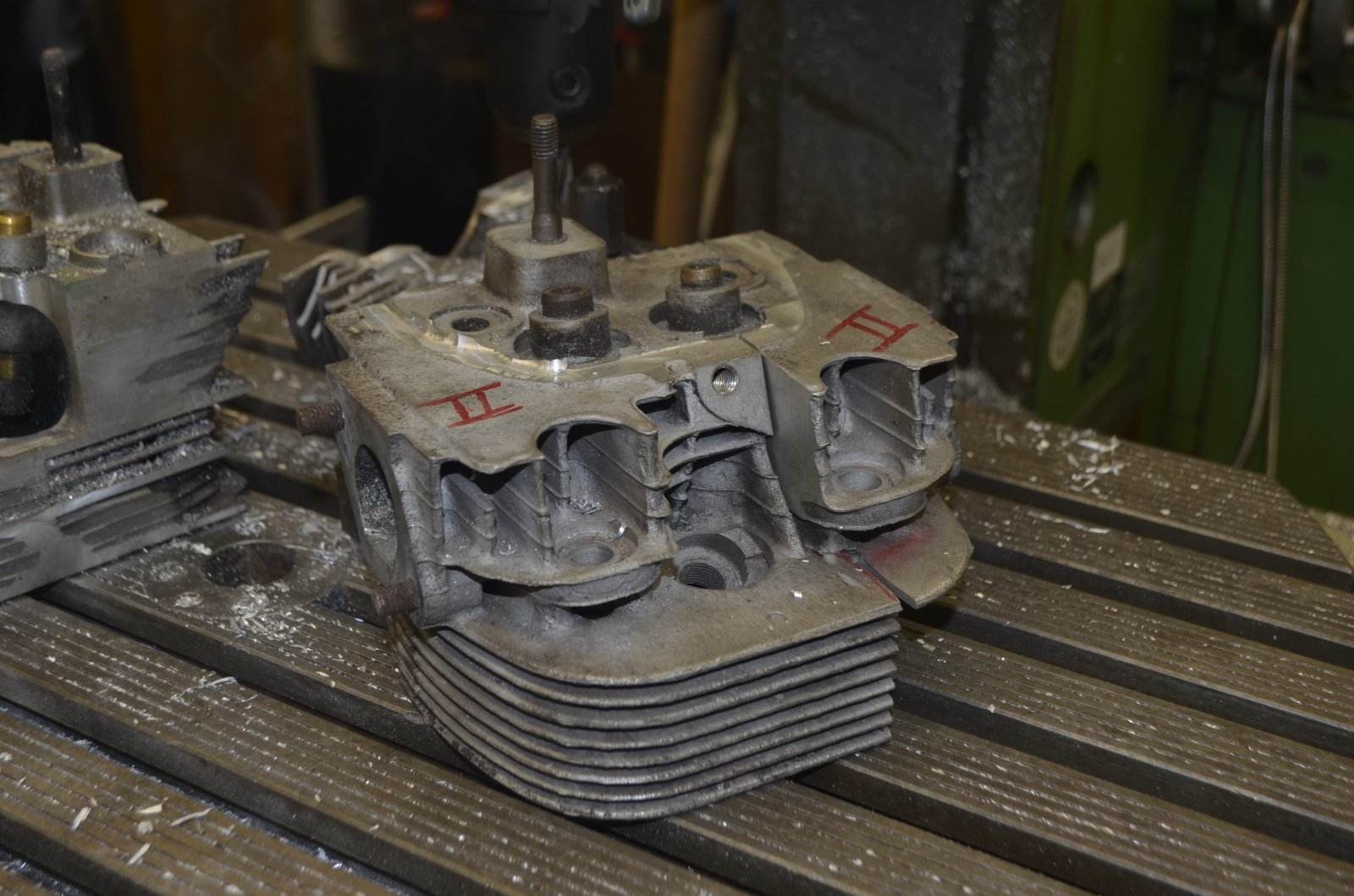

    Behuizing klaar, druk met aanpassen van de koppen, orgineel uitlaatzijde word inlaat, wat inlaat was verplaatst naar zijkant, als dat met lassen iets lekt is dat niet zo,n ramp, lekke inlaat is lastiger

    ster2.jpg ster4.jpg ster6.jpg kop.jpg Be ster4.jpg ster6.jpg kop.jpg

    Laatst bewerkt: 16 nov 2017
    Tug.NL, pat1311 en Unusual RC vinden dit leuk.
  10. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Och ja,

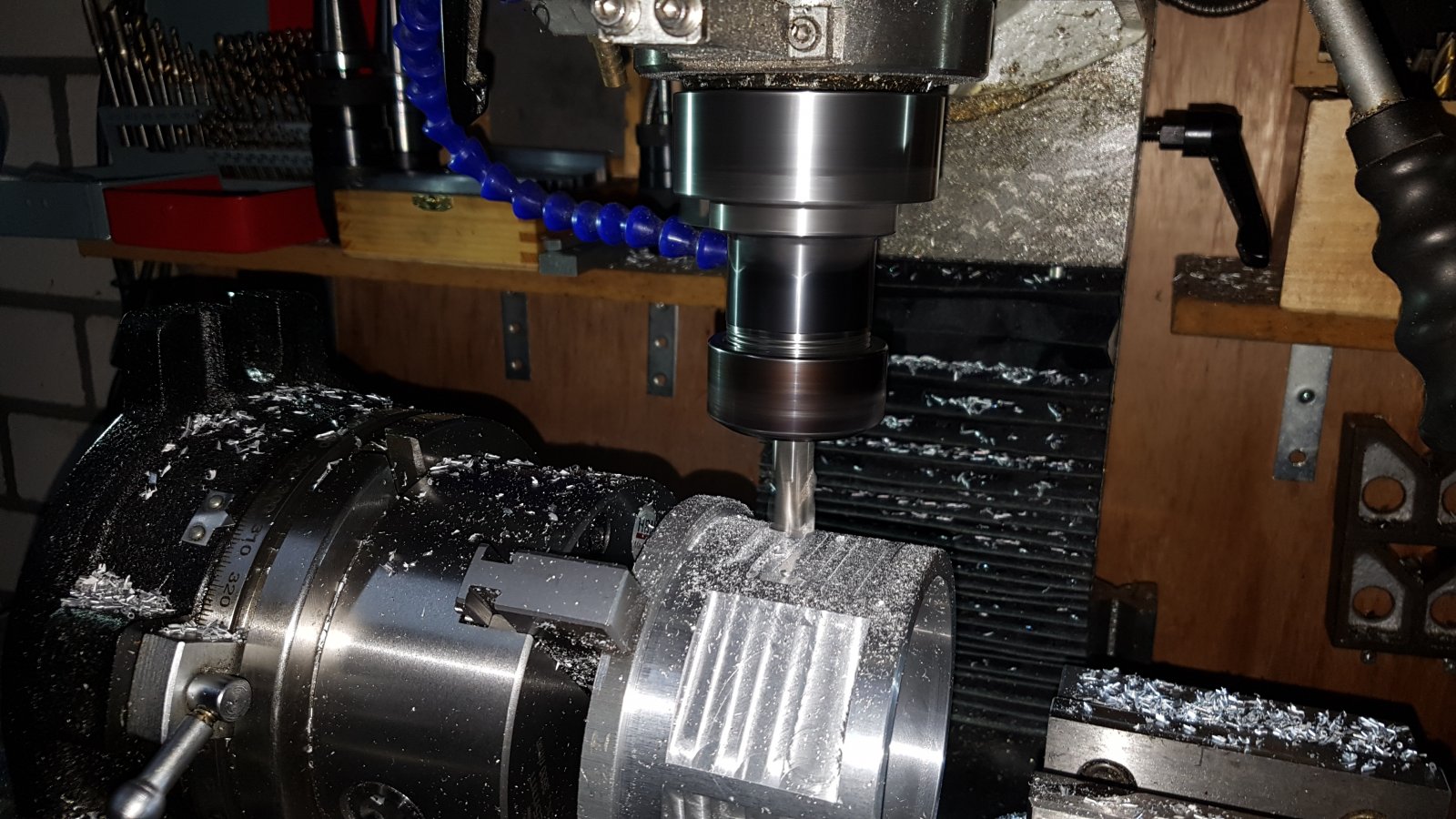

    Heb net ook nog ff de garage staan te vervuilen met kleine stukjes aluminium 20171116_210229.jpg

    Ik heb mijn rondje frezen weer opgepakt.

    Ik begon na het 4e vlak te twijfelen of ik wel goed zou uitkomen omdat ik bang was dat ik een foutje had gemaakt met het aantal gaatjes op de verdeelschijf.
    De graden weken iets af en ik wist niet meer zeker of ik de tafel precies op 0 had gezet toen ik begon.
    Maar goed,toch al te laat dus gewoon doorgaan en maar zien of het uitkomt

    Yes!
    Het laatse vlak en het het klopt precies,alles mooi gelijk!

    Eerst ff wat spanen opruimen en dan nog ff verder.

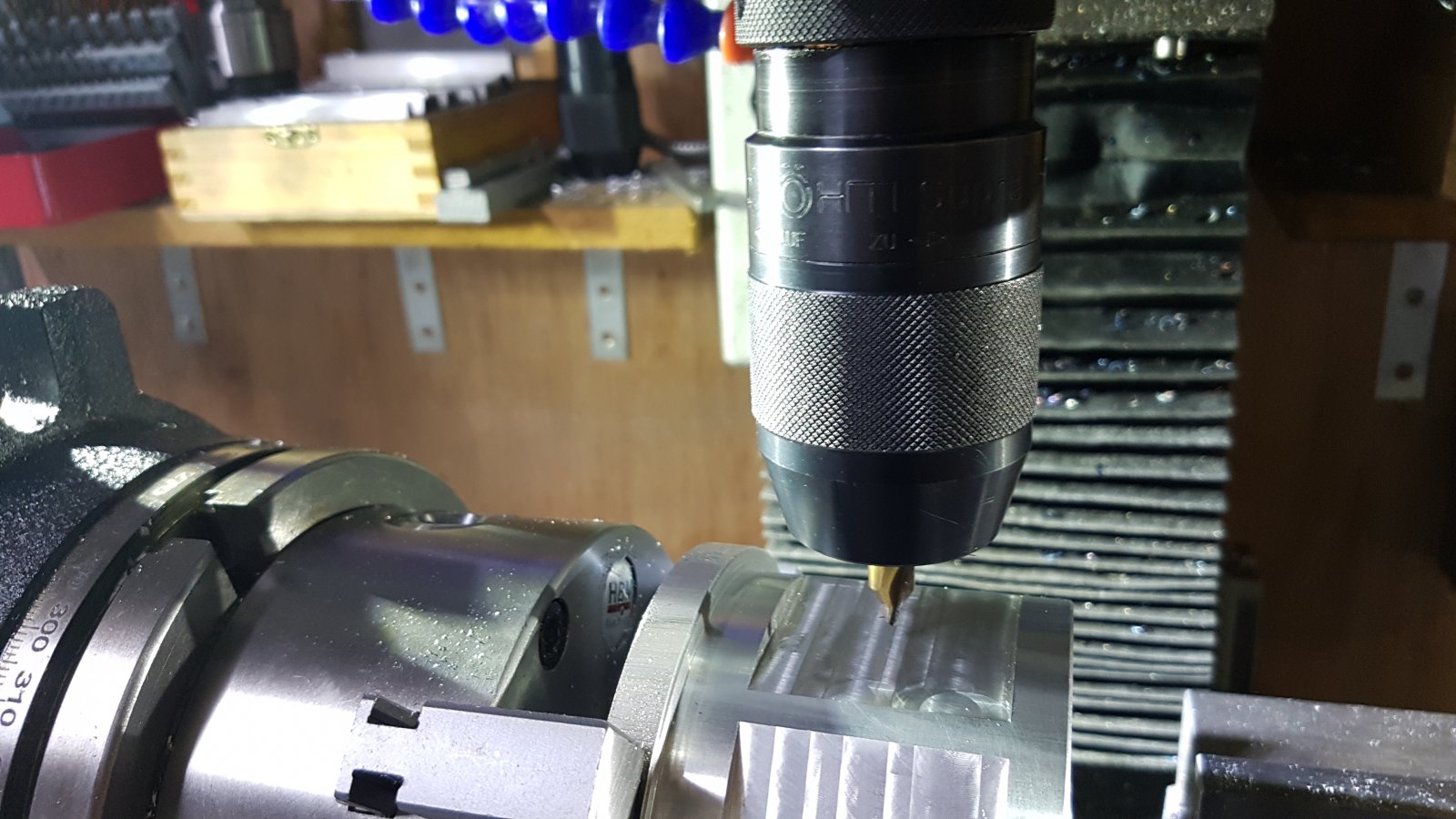

    Ok,spantanghouder er uit en boorkop er in..

    Ik dacht eerst te gaan kotteren maar het lijkt me beter om eerst een pilot gat te boren en dan meteen de cilinder bevestigingsgaten boren en tappen op elk vlak en daarna te gaan kotteren.

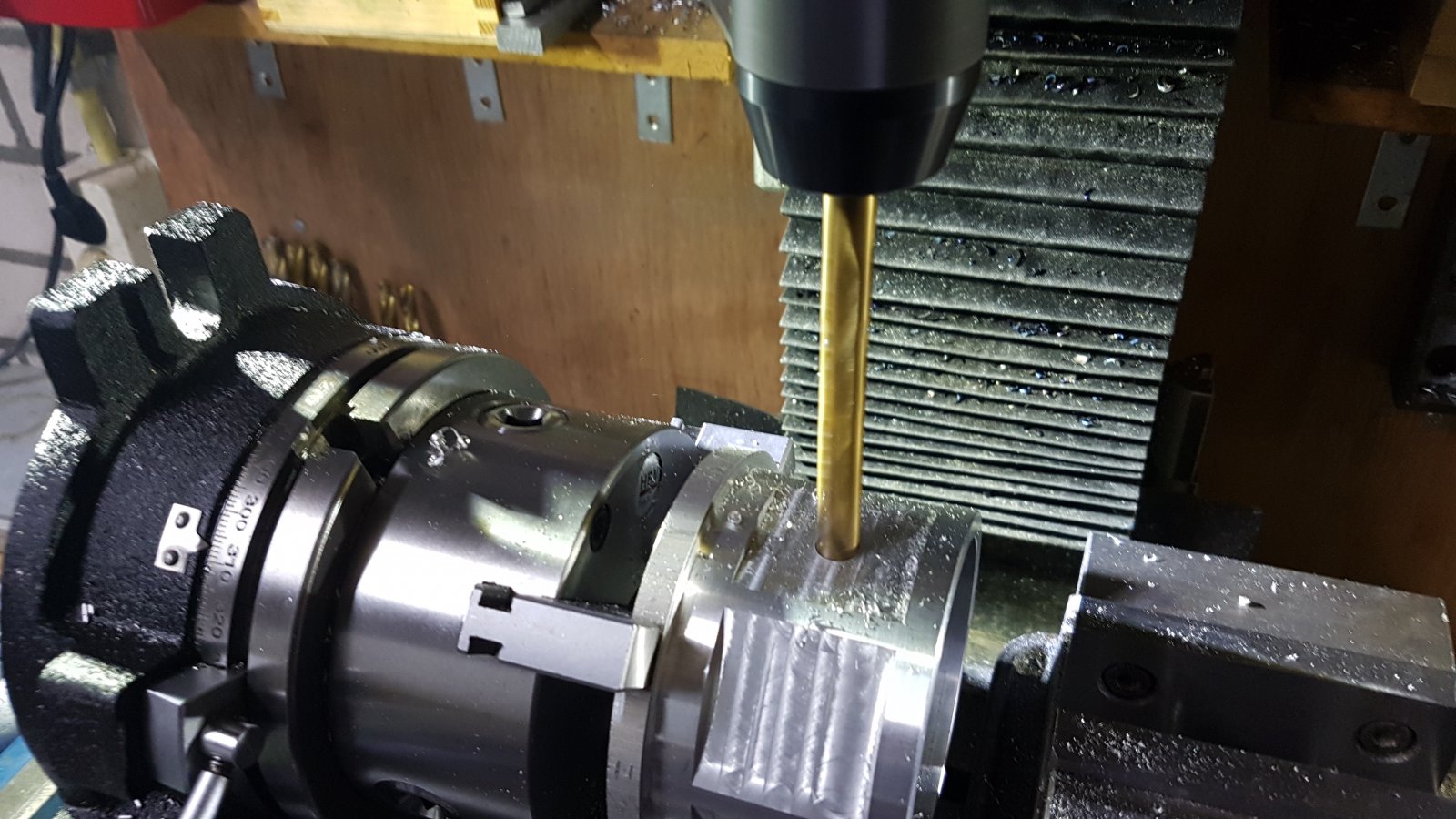

    eerst ff centerboren om daarna oplopend naar 13 te boren,het grootste wat deze boorkop aankan. 20171116_211755.jpg


    Zo,nu een klein center boortje er in om de bevestigingsgaten te spotten..

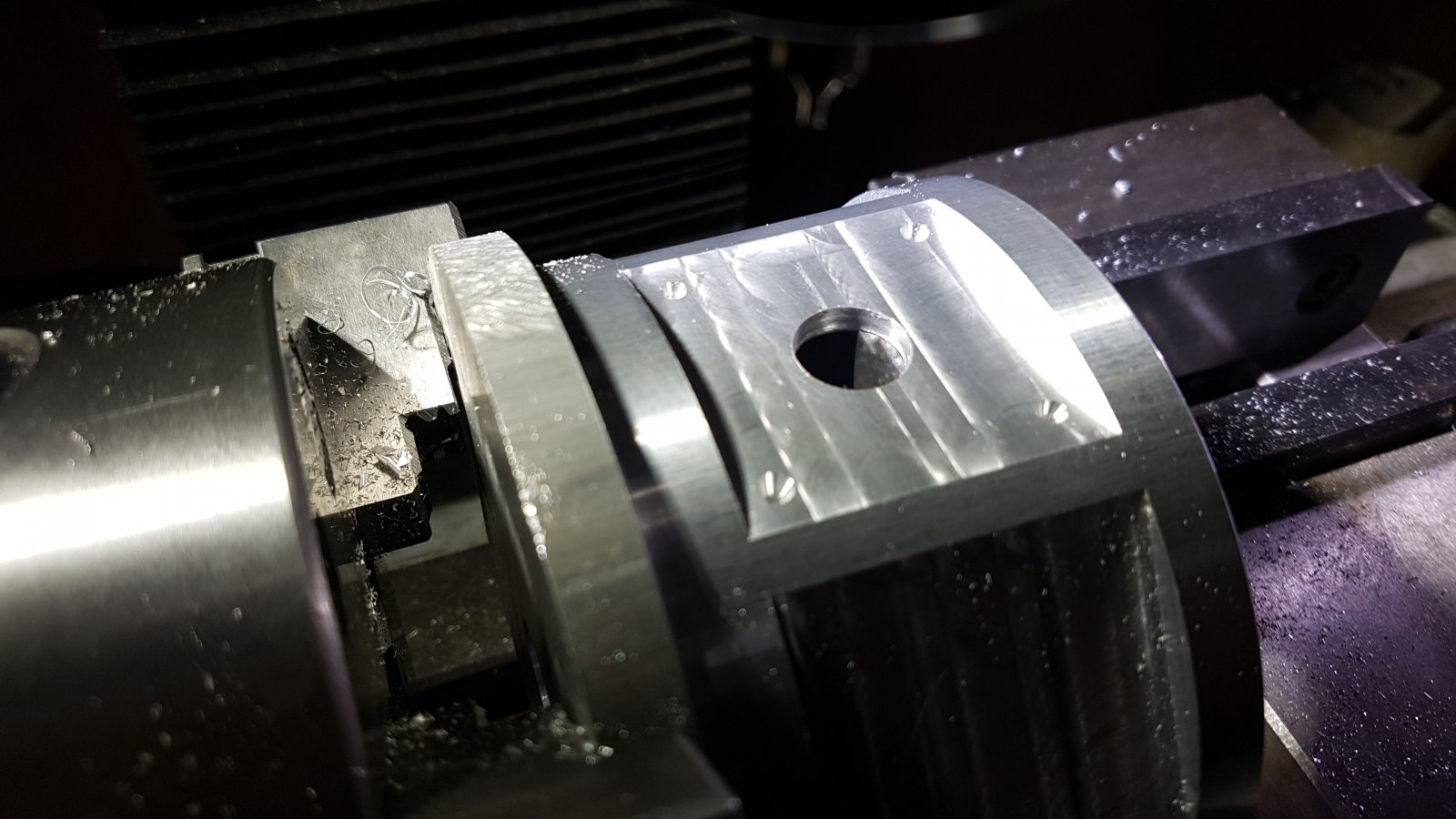

    Ff nog een keertje rond voor 3,2 te boren.. 20171116_212751.jpg

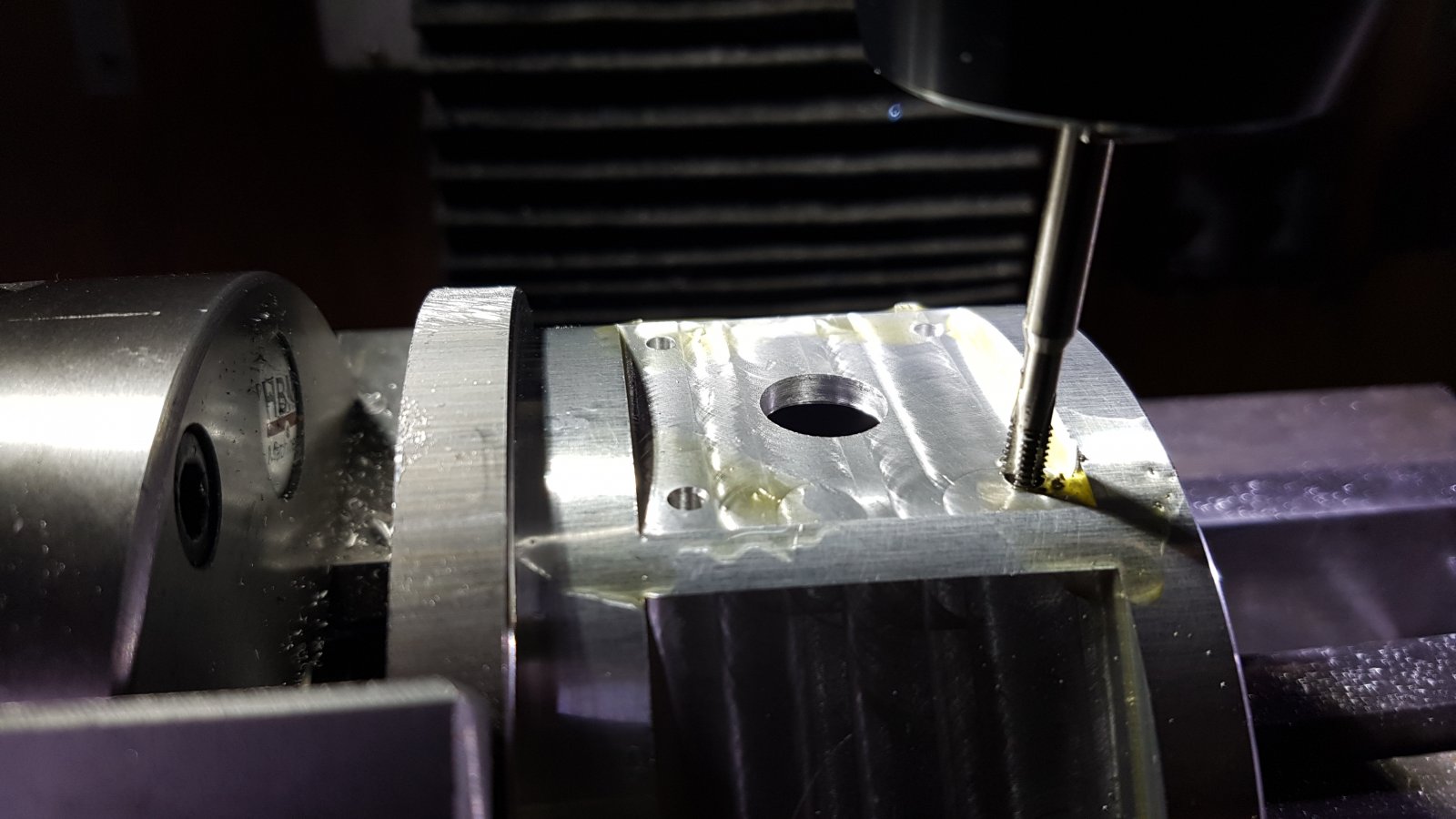

    En daarna verse schroefdraad M4 er in.. 20171116_213006.jpg

    Zo!

    Dat was het voor vandaag.

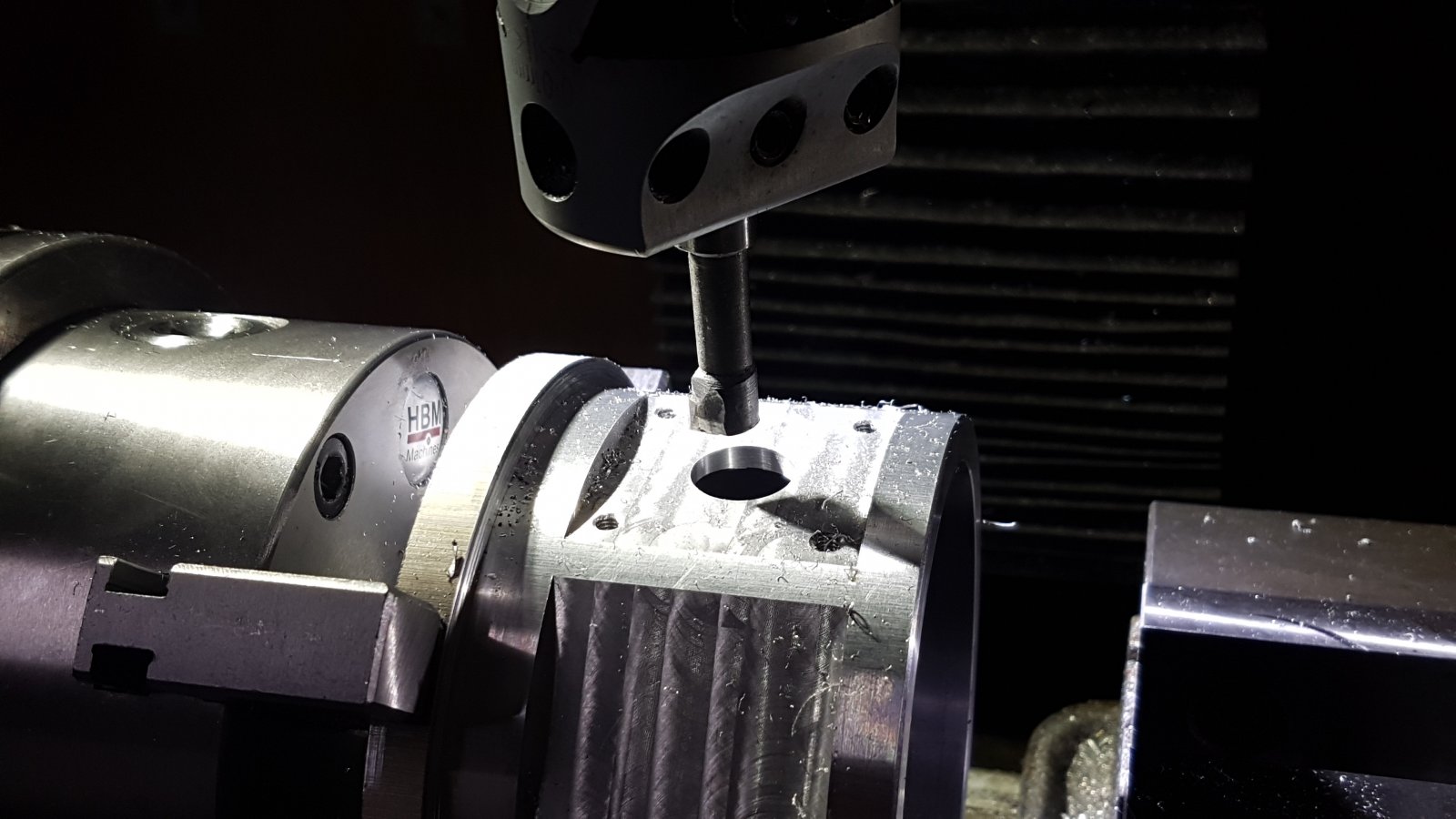

    Kon alleen niet laten om ff te kijken hoe het kotteren zou gaan.


    Nou,mijn vers geslepen kotterbeiteltje sneed als het spreekwoordelijke warme mes door de boter:)
    dat was het voor vandaag.

    Ariel, Zeiler, Unusual RC en 1 andere persoon vinden dit leuk.
  11. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Wow!!
    Lachen man,echt supervet!
    Dat lijkt me ook nog wel eens mooi om te bouwen,al was het maar om de buurt te terroriseren.

  12. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Ga je standaard cilinders en zuigers gebruiken? of alles zelf maken ?

  13. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Alles zelf maken,gietijzeren cilinderbussen in aluminium cilinders gekrompen en alu zuigers met zuigerveren.

    americanspinningwheels en Tug.NL vinden dit leuk.
  14. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Wow!!
    Lachen man,echt supervet!
    Dat lijkt me ook nog wel eens mooi om te bouwen,al was het maar om de buurt te terroriseren.

    als je de buurt wil pesten kan je beter een pulsjet bouwen, 130 + DB

  15. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven

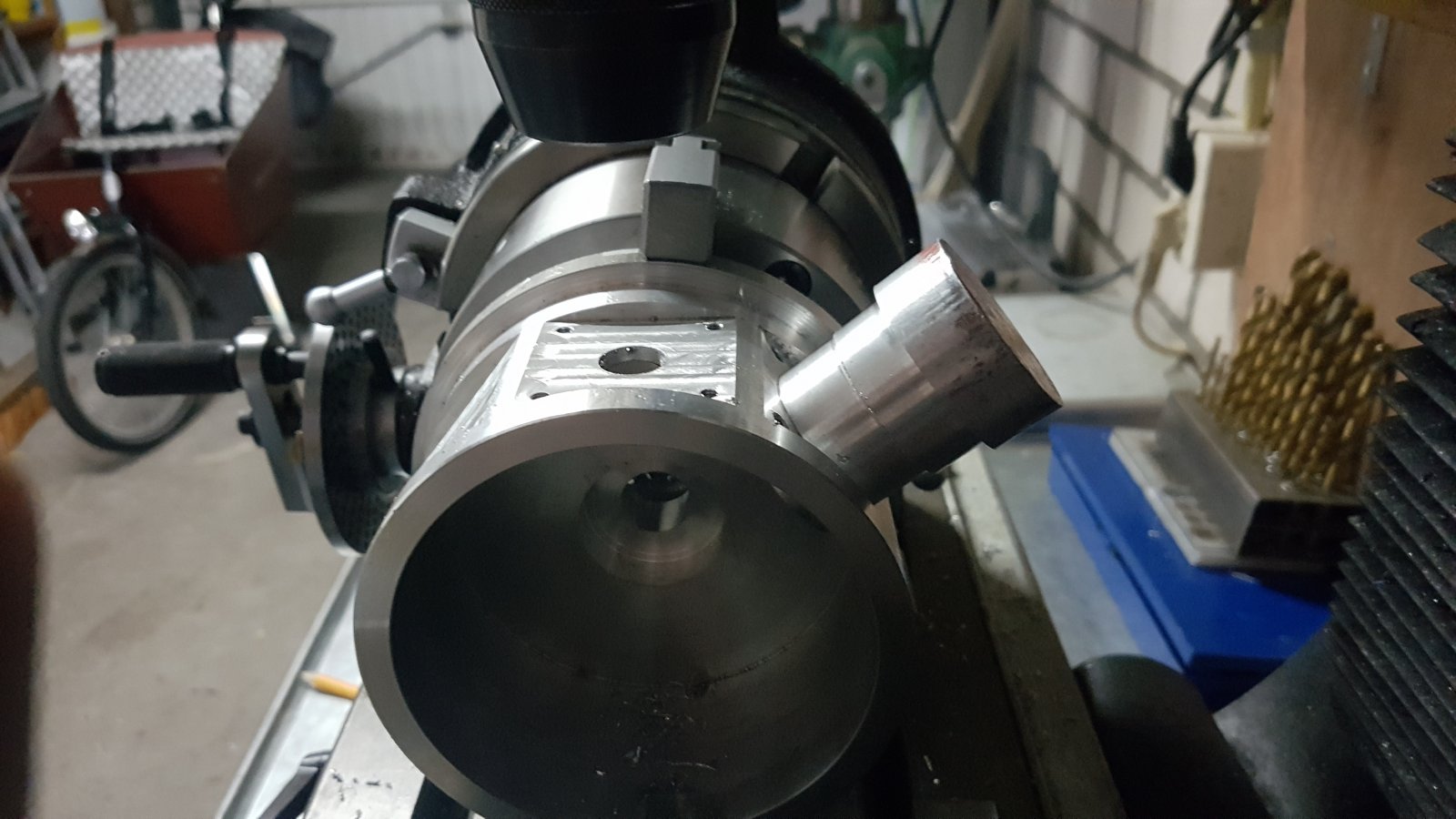

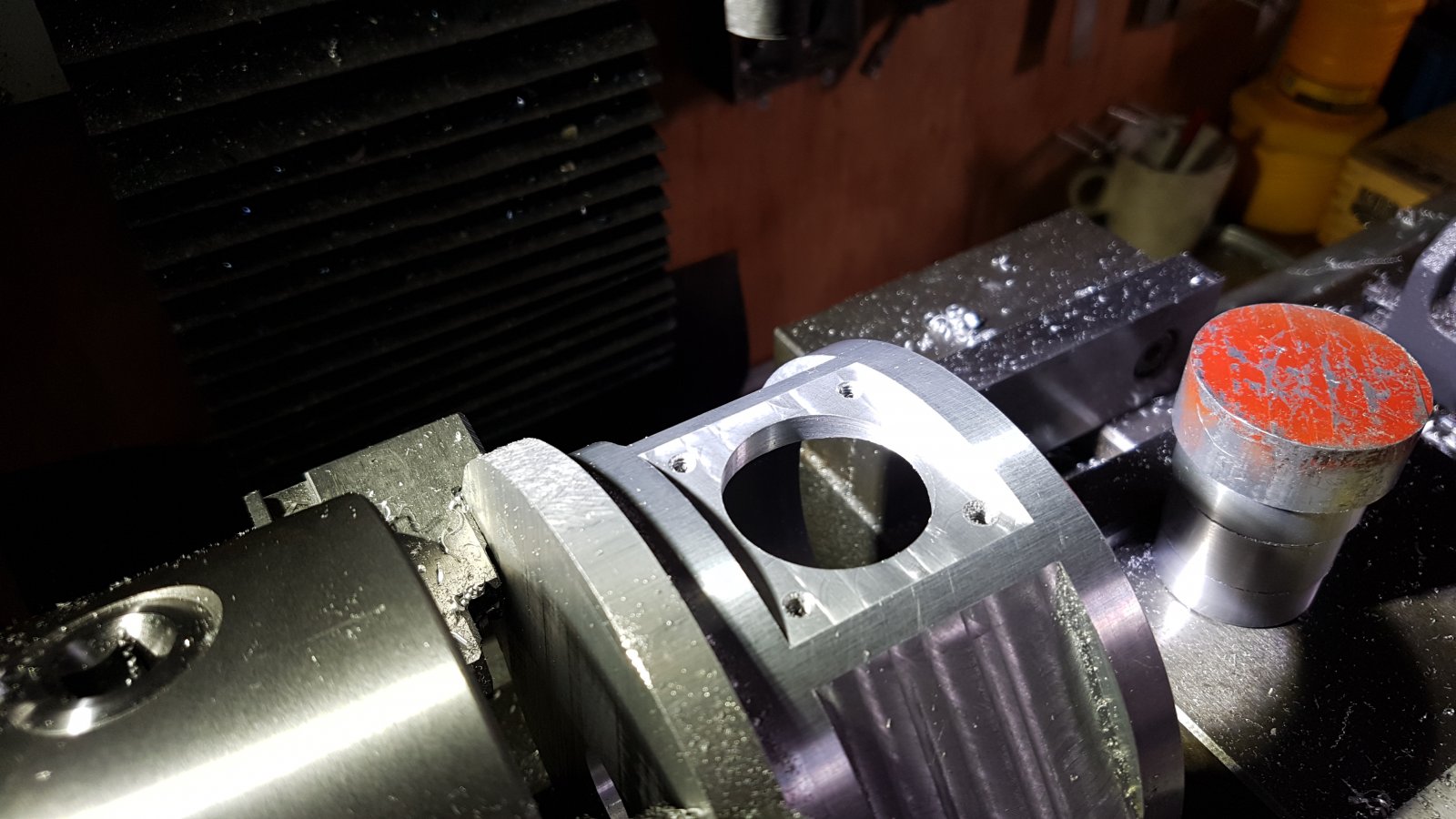

    Ondertussen een cilindergat op maat gekotterd om uit te proberen.
    Om de goede maat te krijgen ff een kaliber gedraaid op exact 31.99 om zo de aan de nominale maat van van 32 te komen.
    Paste perfect,

    20171117_131354.jpg 20171117_132039.jpg 20171118_090820.jpg

    Maandag verder met het rondje,

    corvl, verfbrander en Edwin Lievaart vinden dit leuk.
  16. Edwin Lievaart

    Edwin Lievaart

    Lid geworden:
    30 jun 2006
    Berichten:
    1.304
    Locatie:
    Rutten
    Gaat lekker toch zo en best rap ook, ik lees lekker mee met dit mooie werkstuk :)

  17. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Ja dank je,

    Het is natuurlijk een beetje gevaarlijk om aan het carter te beginnen.
    By far het leukste onderdeel om te maken,als ik straks 7 cilinderbussen,7 cinders,7 cilinderkoppen(HELP!!),14 kleppen,14 klepgeleiders ,14 nokvolgers etc. etc. moet maken kan het tempo(lees motivatie) best wel eens een beetje terugvallen.

    Doorzettingsvermogen is ook cruciaal bij zo'n project;)

    Ariel, corvl en Edwin Lievaart vinden dit leuk.
  18. Humaria

    Humaria

    Lid geworden:
    15 feb 2012
    Berichten:
    60
    Locatie:
    Gorinchem
    Als het carter goed is gelukt kan het alleen maar motiverend werken om de rest ook te maken, motivatie en doorzettingsvermogen liggen dicht bij elkaar. Ik heb wel geleerd in de hobby doe niets als je echt geen zin hebt. Veelal lukt het dan toch niet en zal het steeds moeilijker worden om wel de motivatie op te brengen. Afleiding in andere kleine projecten kan vaak verhelderend en stimulerend werken, zoals het maken van hulpstukjes of malletjes voor de verdere bewerking of het maken van lastige onderdelen.
    Tot zover maak je zeer mooi werk, mijn complimenten, ik blijf je volgen.

    Edwin Lievaart vindt dit leuk.
  19. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.612
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Laatst bewerkt: 18 nov 2017
  20. nico v kooten

    nico v kooten

    Lid geworden:
    2 nov 2003
    Berichten:
    1.816
    Locatie:
    Middelburg (zeeland)
    Zoiets?

    Mooie projecten!

    Tug.NL vindt dit leuk.
