7 cilinder 120 cc radiaal motor

Discussie in 'Stoom techniek' gestart door pat1311, 14 nov 2017.

  1. Baggeraar

    Baggeraar Forum veteraan

    Lid geworden:
    31 jan 2010
    Berichten:
    24.946
    Locatie:
    H&NF
    Kan best, ik meen gelezen te hebben dat alles uit de oudijzerbak komt.

  2. Dickie

    Dickie

    Lid geworden:
    20 aug 2009
    Berichten:
    2.578
    Locatie:
    Gelderland
    Die komen uit de oud metalen bak.

  3. Rutten

    Rutten

    Lid geworden:
    6 apr 2006
    Berichten:
    275
    @pat, als we je draadje vervuilen dan moet je het maar zeggen.

    @Remco,

    even een simpel schetsje van een mogelijke nokkenschijf aandrijving :
    blauw tandwiel vast gemonteerd aan de krukas.
    rode tandwielen aan elkaar gekoppeld.
    gele tandwiel gelagerd op de krukas, met daarop de nokkenschuif gemonteerd.
    kleine tandwiel 15 tanden, groot tandwiel 45 tanden. nu heb je een totale overbrenging van 1 : 6
    (moduul 4 getekend en 30 mm brede tandwiel)

    groet,

    Timo


    Paul Konings en Tug.NL vinden dit leuk.
  4. Rutten

    Rutten

    Lid geworden:
    6 apr 2006
    Berichten:
    275
  5. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Timo dank,
    Brutus Zuigers en cilinderbussen, Zijn gebruikt maar nog prima bruikbaar, Helaas vaatwasser nog stuk , kan ze dus nog niet schoonmaken.

  6. Rutten

    Rutten

    Lid geworden:
    6 apr 2006
    Berichten:
    275
    @Remco, realiseer me dat ik een denkfout maak. :( De overbrengverhouding van 2 trappen moet worden vermenigvuldigd in plaats van opgeteld. Dus 1 trap moet een 1 op 2 worden.
    Dar zou dan 15 en 45 tanden voor de eerste trap zijn. En 15 en 30 tanden voor de 2e trap.

  7. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    @ Timo Kom al meer oeps dingetjes tegen moduul dan is 15 tand een steekcirkel van 68 mm
    Dat past ruim om de krukas helaas heeft de 60 tands dan al een diameter van 248 mm dus zit ik al op 278 onder center zeg maar , dat gaat niet passen , moduul 2.5 zou ik net mee wegkomen maar dan word de krukas plaatselijk toch wat dun lijkt mij ,

  8. Rutten

    Rutten

    Lid geworden:
    6 apr 2006
    Berichten:
    275
    Bij een moduul van 2,5 kan de eerste trap een overbrenging van 1:3 worden. Kleine tandwiel 18 tanden, grote tandwiel 54. Dit geeft een steek van 90.
    De tweede trap wordt de overbrenging 1:2. Kleine tandwiel 24, grote tandwiel 48. Dit geeft ook een steek van 90.

    Wanneer dit te klein wordt voor je krukas, dan kan je nog spelen met de moduul. Of je gaat je aantal tanden vergroten

    Laatst bewerkt: 12 dec 2017
    Tug.NL vindt dit leuk.
  9. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Lagering van het hele spul, verschillende mogelijkheden,
    Heb hier nog een paar krukassen uit auto,s liggen. Die dingen aan stukken maken, en dan van een bigend, een bus maken, en daar dan de bijbehorende lagerschalen van gaan gebruiken.
    Zou stukken krukas gebruiken omdat dat spul mooi geslepen is.

    Naald lagers met binnen en buiten kooi ook een optie.

    Zelf aan de gang met alubrons , dat kan voor de piston pennen prima, die zijn immers ook geslepen en gehard. Maar de originele busjes voor de piston pennen zijn ook maar iets van 4 euro per stuk.

  10. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder

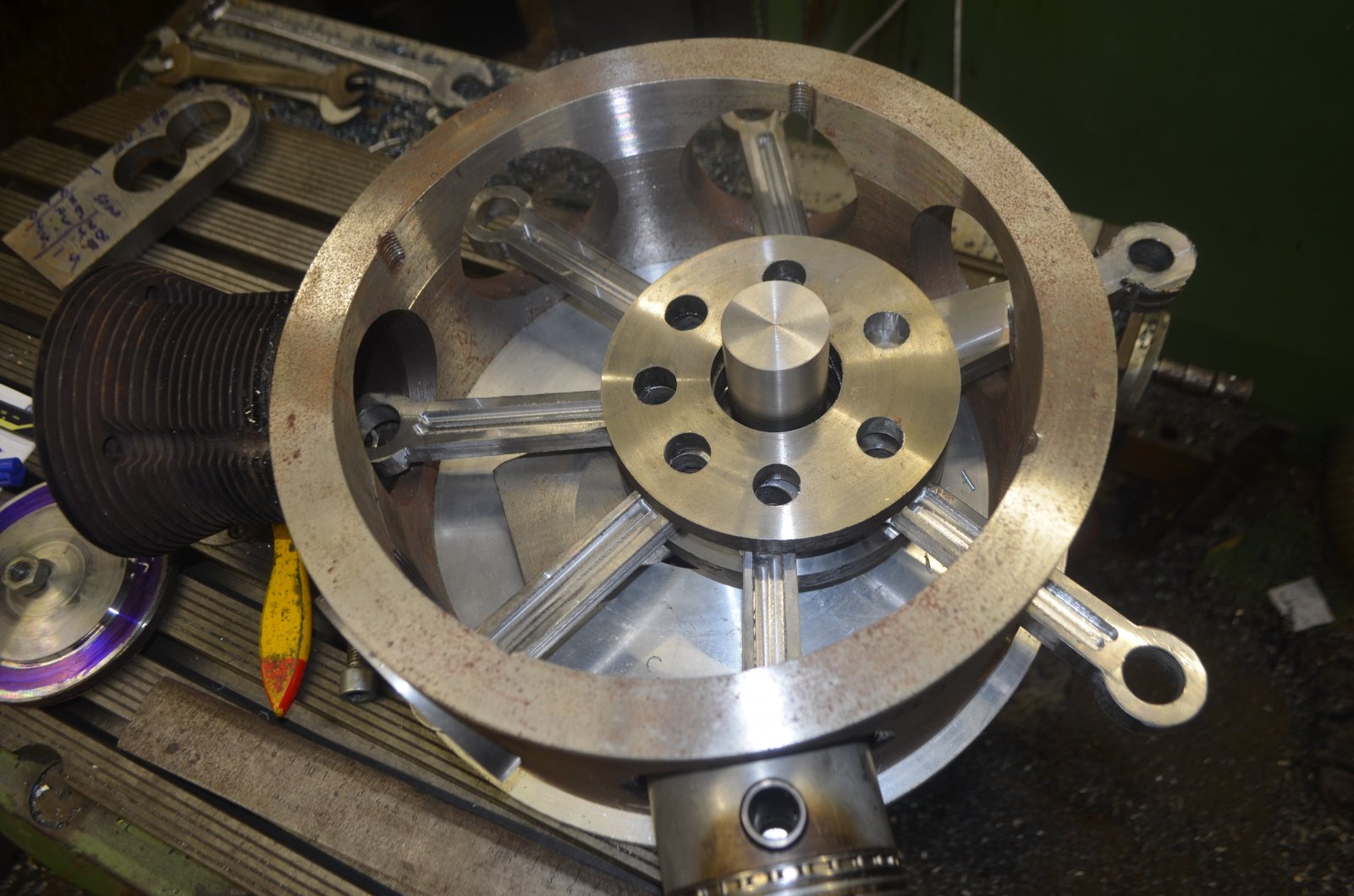

    Na iedere stap toch weer passen , morgen even plakje zagen voor het contragewicht , heb nog een mooi stuk rond 250 daarvoor liggen, als ik zo bekijk wat voor een gewicht er aan de andere kant zit mag het wel een redelijk stukje worden. ster 30.jpg

    Paul Konings, Tug.NL en Zeiler vinden dit leuk.
  11. Dickie

    Dickie

    Lid geworden:
    20 aug 2009
    Berichten:
    2.578
    Locatie:
    Gelderland
    Als je nu eerst alle drijfstangen gaat uitwegen allemaal op het zelfde gewicht brengen anders blijf je aan de gang met balanceren.

  12. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Klopt helemaal, alles moet eerst nog uitgewogen en op gelijk gewicht gebracht worden.
    Maar om eerst alle draaiende delen ruw te maken en te kijken of het past is ook wel weer handig.

    Tug.NL vindt dit leuk.
  13. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Plakje gezaag, en dan moet het nog weer door de helft. Met geen mogelijkheid op de beugelzaag machine in te spannen. Dan maar zo.
    Kamertje er in frezen voor de krukwang.
    ster32.jpg ster31.jpg

    Paul Konings en Tug.NL vinden dit leuk.
  14. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Denk dat ik eerst maar even wat busjes maak als mock up voor de lagers, Beetje zonde van het geld als ik dure lagers ga bestellen en later blijkt het toch net even anders te moeten .
    Denk dat er ook nog wat onderdelen iets meer op dieet moeten, Heb de drijfstangen nu 15 mm dik ook de schijven waar deze invallen zijn 15 mm Hoofddrijfstang is 17 het pakket is dus 47 in totaal.
    Eens zien of ik daar nog een 7 mm af kan knagen, geeft net iets meer ruimte

  15. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Jouw spullen zijn een een stukje steviger dan de mijne denk ik als ik die spanen zie.
    Is dat C45?

    Ik ben de afgelopen week bezig geweest met de kruk as,deze moest eigenlijk uit 1 stuk van 90 rond C45 excentrisch gedraaid worden maar dat trekken ik en mijn HBM chinees niet.

    Dus lopen te denken hoe ik 'm t best in delen zou kunnen maken en alles toch concentrisch en parallel houden.
    Er moest hoe dan ook een stukje excentrisch gedraaid worden aan het contragewicht.

    vooruit met de geit,een fris plakje C45,lekker taai(tenminste voor mijn spullekes)


    Dit moet het contragewicht worden .
    eerst vlakken aan 2 kanten en een keertje langsdraaien.
    Daarna naar de freesmachine om 2 gaten voor respectievelijk krukas te en krukpen te kotteren om dit mooi parallel te houden.

    Daarna een borstje gedraaid aan een stukje staal om het contragewicht excentrisch op te spannen. 20171211_204354.jpg



    Zo...plakje erop en draaien maar.




    Ok,so far so good,nu terug naar de freesmachine om te kijken of mijn HBM BF16 freesmachientje van 60kg schoon aan de haak door een 1cm. C45 kan hakken. 20171212_211431.jpg

    Nou dat ging nog best goed met een hardmetalen 4mm freesje op 2000 toeren. 20171212_215150.jpg

    Verder met de krukas.

    Een stukje rond 18 C45 ingespannen in de spantang en draaien maar weer.

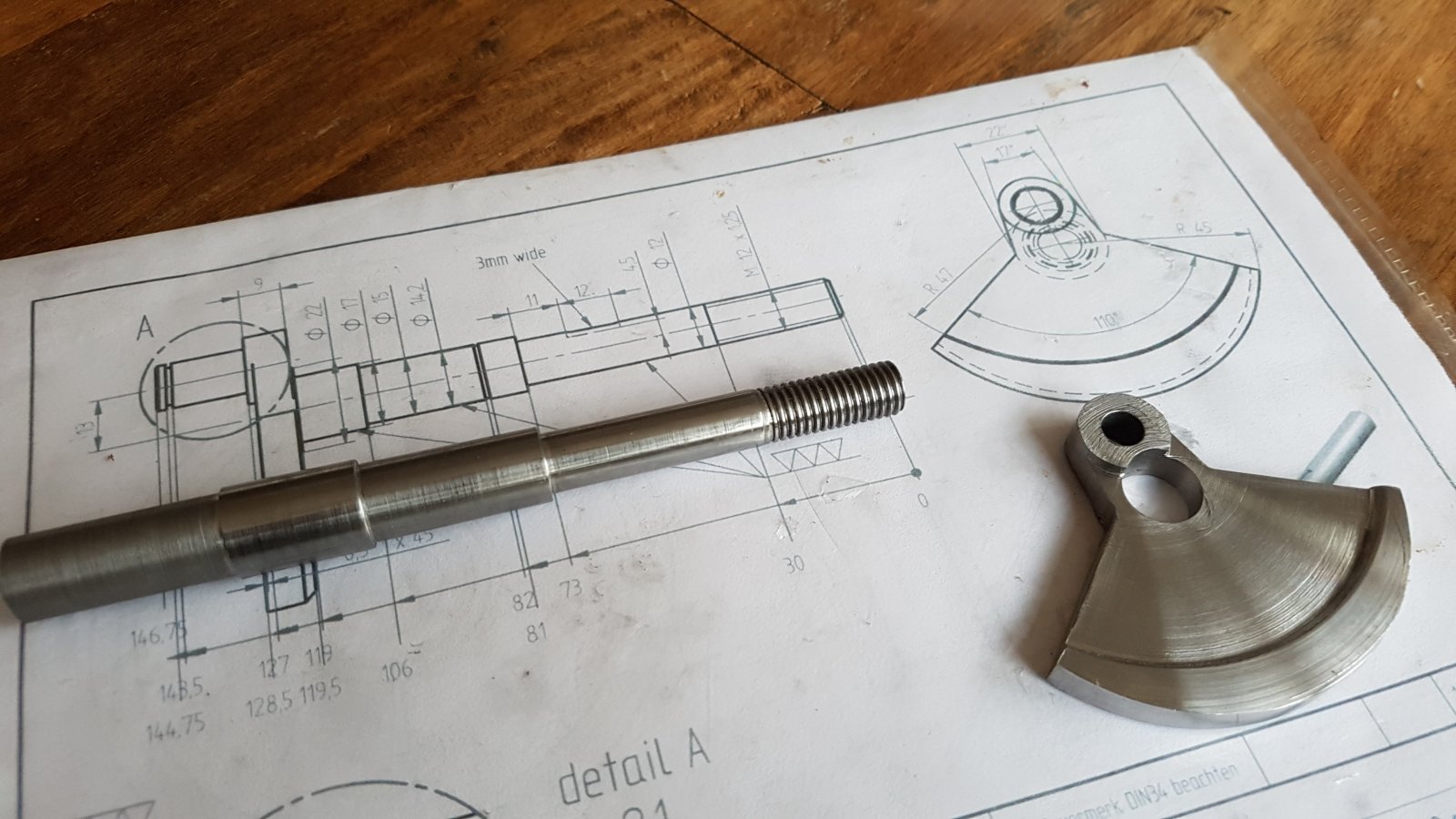

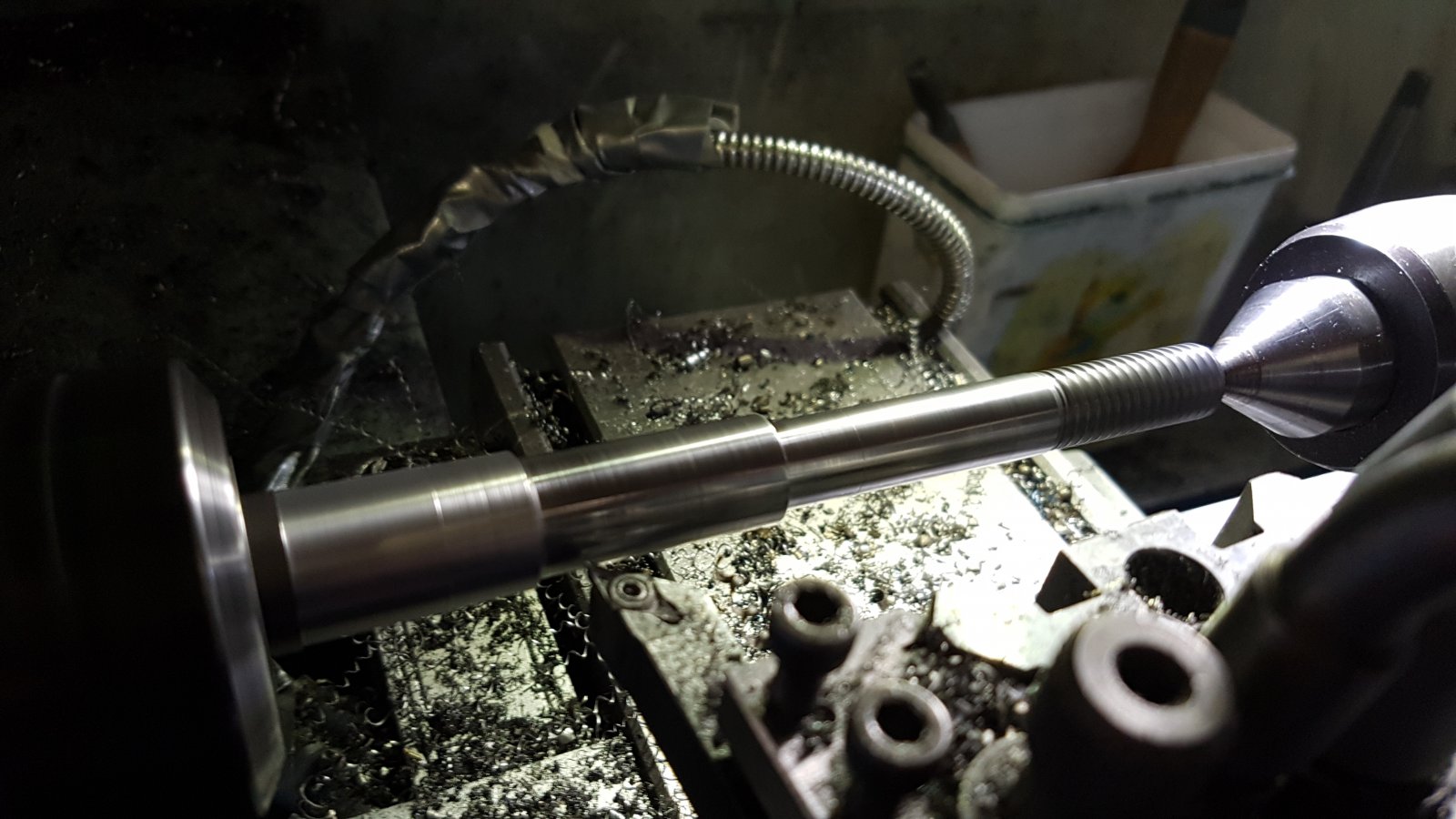

    Drie stappen diameter voor 3 verschillende lagers respectievelijk 17,15 en 12 mm en M12 schroefdraad. 20171215_140502.jpg 20171215_135254.jpg 20171215_141800.jpg


    Nou nog de krukpin maken en dan het meest spannende,het in elkaar persen /krimpen en/of lijmen.
    Ik had geen idee wat voor overmaat ik zou moeten gebruiken voor een persverbinding of wat voor temp. voor een krimpverbinding.
    Ik wilde er iig ook groene loctite tussen doen voor extra fixatie.

    Besloten om de as erin te krimpen en de krukpen te harden en erin te persen.

    De as verhit tot 300 graden en hij ging er net met een tikje in.
    Na afkoelen zo vast als een huis en heel mooi parallel:)

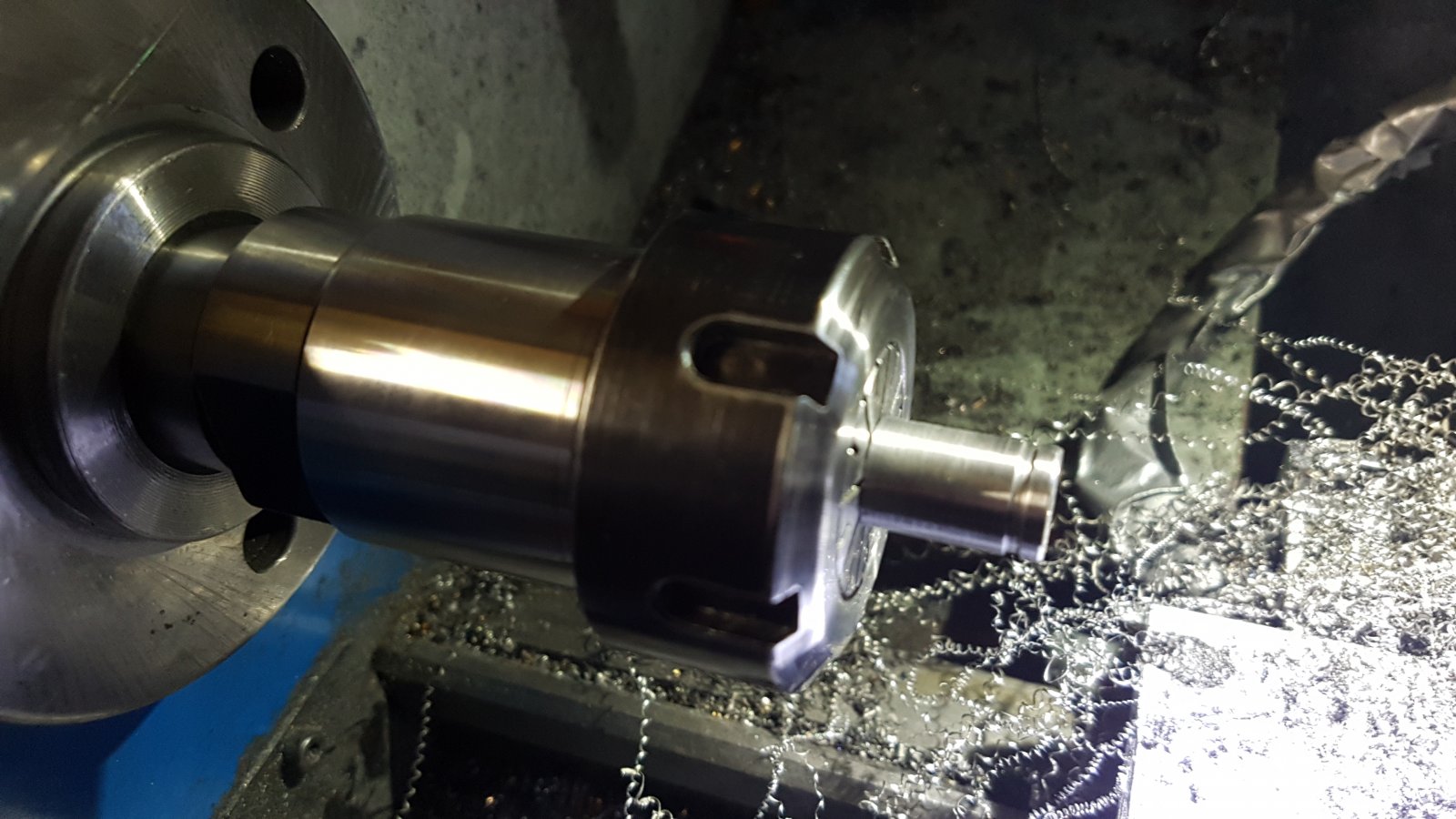

    Krukpen draaien, 20171215_155642.jpg

    Laatst bewerkt: 18 dec 2017
    Paul Konings en Tug.NL vinden dit leuk.
  16. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven

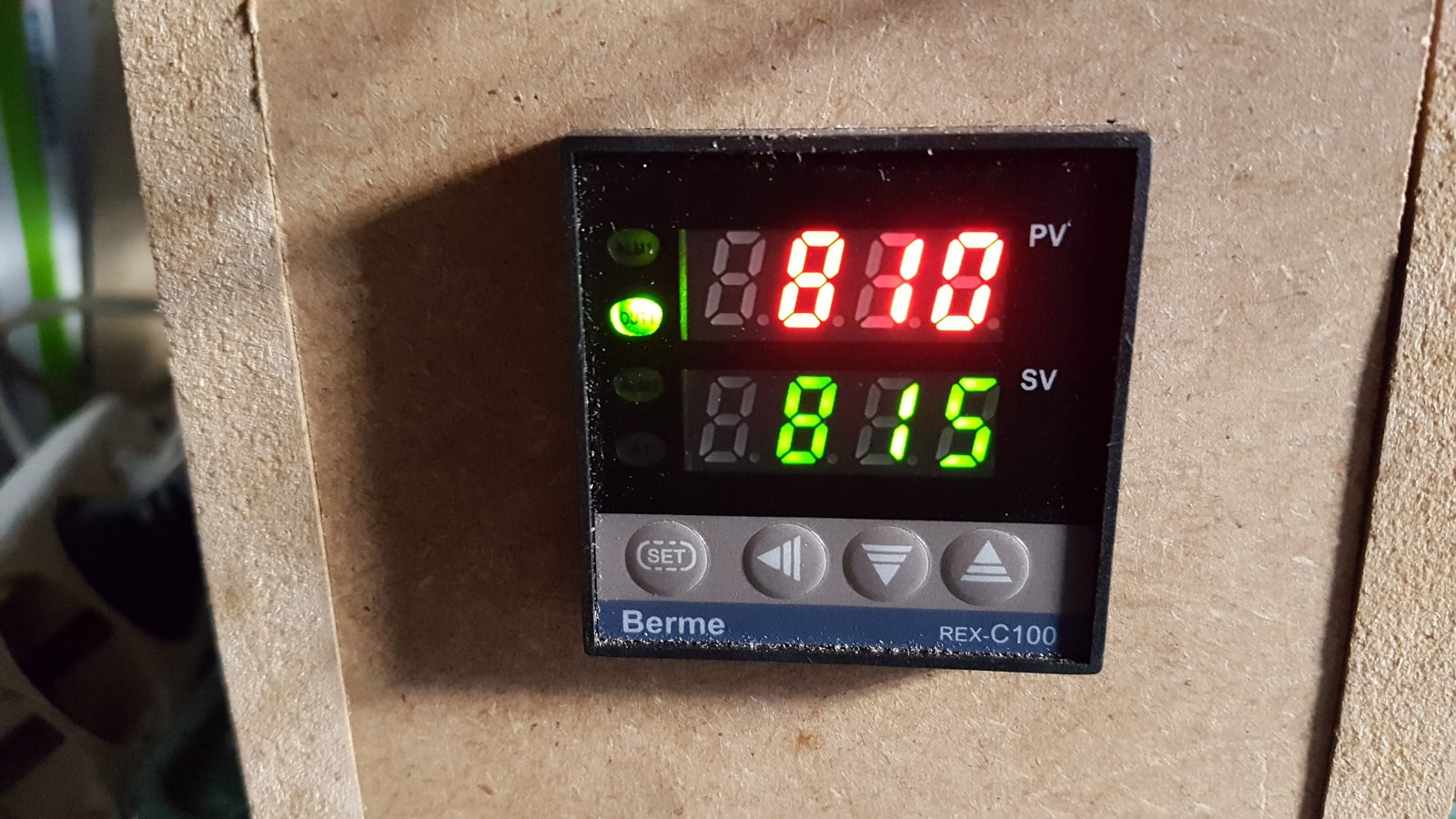

    Daarna nog ff verhitten tot net over de 800 C. 20171216_120334.jpg 20171216_114645.jpg

    En daarna in een koud badje water afkoelen.

    En erin persen met wat loctite. 20171217_224733.jpg



    Zo,ik heb er vertrouwen in,solid as a rock.
    Maar goed de echt test komt natuurlijk tijdens het lopen in de motor.

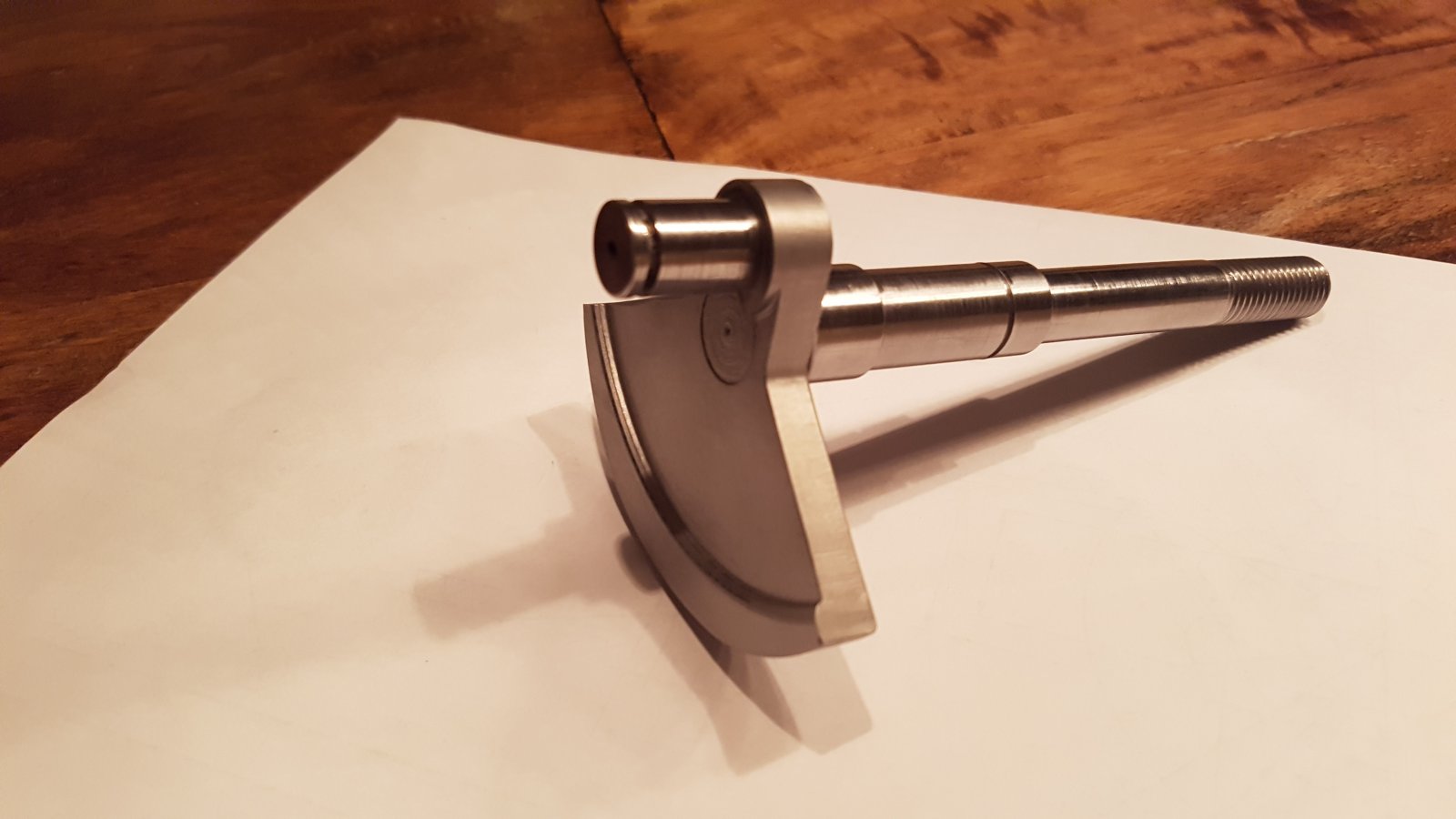

    Ik zag hier best wel tegenop maar toch goed gelukt,ff wat bijgwerkt en de het contragewicht licht gestraald. 20171218_173409.jpg 20171218_173437.jpg

    Alleen nog een spiebaantje frezen,dan is ie af en hij past perfect op alle lagers.

    Vanavond ben ik begonnen aan de moederdrijfstang.
    Ook een leuk projectje,wordt vervolgd.

    Paul Konings, corvl, Zeiler en 1 andere persoon vinden dit leuk.
  17. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Nee geen C45 Dat is alleen het contra gewicht , dat word met bouten aan de krukwang bevestigd.
    Is gemaakt uit een plakje van 200 rond.
    Gebruik een maho 400 freesbank, voor dat klusje met een 16 mm VHM frees op 1600 toeren
    Zit je met 2000 toeren met 4 mm vhm niet veel te laag in de toeren ? 25 m min ?
    Maar ziet er allemaal keurig uit hoor, zover ben ik nog lang niet, hoop morgen wat busjes te maken als mock up voor de lagers en dan eens kijken of alles netjes vrij loopt, dan pas de onderdelen netjes afwerken.
    Beetje zonde om daar nu veel tijd in te steken als het toch weer net anders moet .

    Paul Konings vindt dit leuk.
  18. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.613
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Beetje te laat: holle kruktap met olie-boring?
    En/of komt iets dergelijks in de drijfstang?

    Paul Konings vindt dit leuk.
  19. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Ja,klopt.

    Mag een stuk hoger met vhm,dit is meer de snijsnellheid voor hss,ik kom dan met een aanzet per tand van 0,065 bij een tweesnijder op een tafelvoeding van 260 mm /min. Dit is ook wat ik aan heb gehouden,veel meer toeren kan dat motortje toch niet maken en een veel grotere frees is ie niet stabiel genoeg voor.

    Ik heb ook nog een HF spindeltje maar dat gaat niet lekker onder de 16000 rpm dus bewaar ik die maar voor alu.

    Achteraf gezien had ik mijn spullen niet bij de afhaalchinees moeten halen maar moeten investeren in een Deckel fp1 of een schaublin 13 oid.
    Mischien volgend jaar.

    Paul Konings vindt dit leuk.
  20. pat1311

    pat1311

    Lid geworden:
    15 mei 2008
    Berichten:
    285
    Locatie:
    Eindhoven
    Ja,er komt in het big en small end een gaatje voor de smering in alle drijfstangen.

    Paul Konings en Tug.NL vinden dit leuk.
