Aermotor

[Stoompomp]

Geeft dit pompje 50% van de slag opbrengst en 50% van de slag terugdraaien, vullen van de cilinder?
Heeft de persklep in de pijp aansluiting een drukveer, zodat bij teruggaande slag de cilinder gevuld wordt?
Zuigklep in voor mij niet nodig, daar het geheel in de olie is ondergedompeld, alleen een kleine druk op de persklep, zodat de persleiding niet wordt leeggezogen.
Over de bouw, werkelijk mooi gemaakt, complimenten.
Groet. Henk.



[Gea]

Geeft dit pompje 50% van de slag opbrengst en 50% van de slag terugdraaien, vullen van de cilinder?
Heeft de persklep in de pijp aansluiting een drukveer, zodat bij teruggaande slag de cilinder gevuld wordt?
Zuigklep in voor mij niet nodig, daar het geheel in de olie is ondergedompeld, alleen een kleine druk op de persklep, zodat de persleiding niet wordt leeggezogen.
Over de bouw, werkelijk mooi gemaakt, complimenten.
Groet. Henk.

Ongeveer 50%( of iets minder ) is aanzuiging door een gaatje in het onderste gedeelte van de cilinder en de rest van de slag is persen.
In de leiding zit inderdaad een terugslagklepje met veertje .
Meestal maak ik altijd pompjes van het oscillerende type , maar die zijn iets groter. Ze kunnen in een behuizing van 20 X 20 , maar ze zijn vooral hoger ,ongeveer 28 mm.
Voordeel is wel dat ze ook kunnen werken zonder klepje , hoewel ik er altijd een in monteer voor de zekerheid.
Dirk



[brutus]

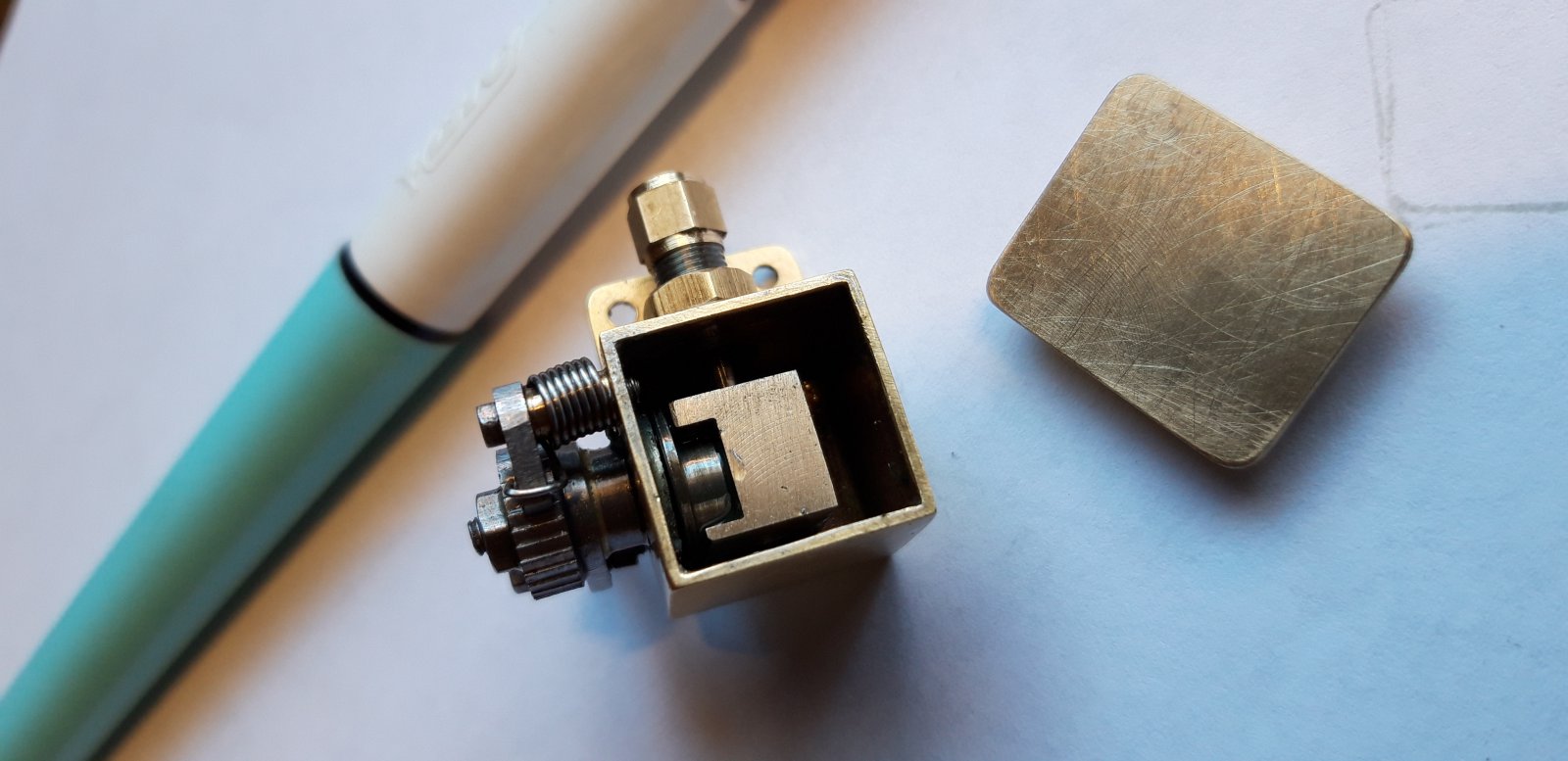

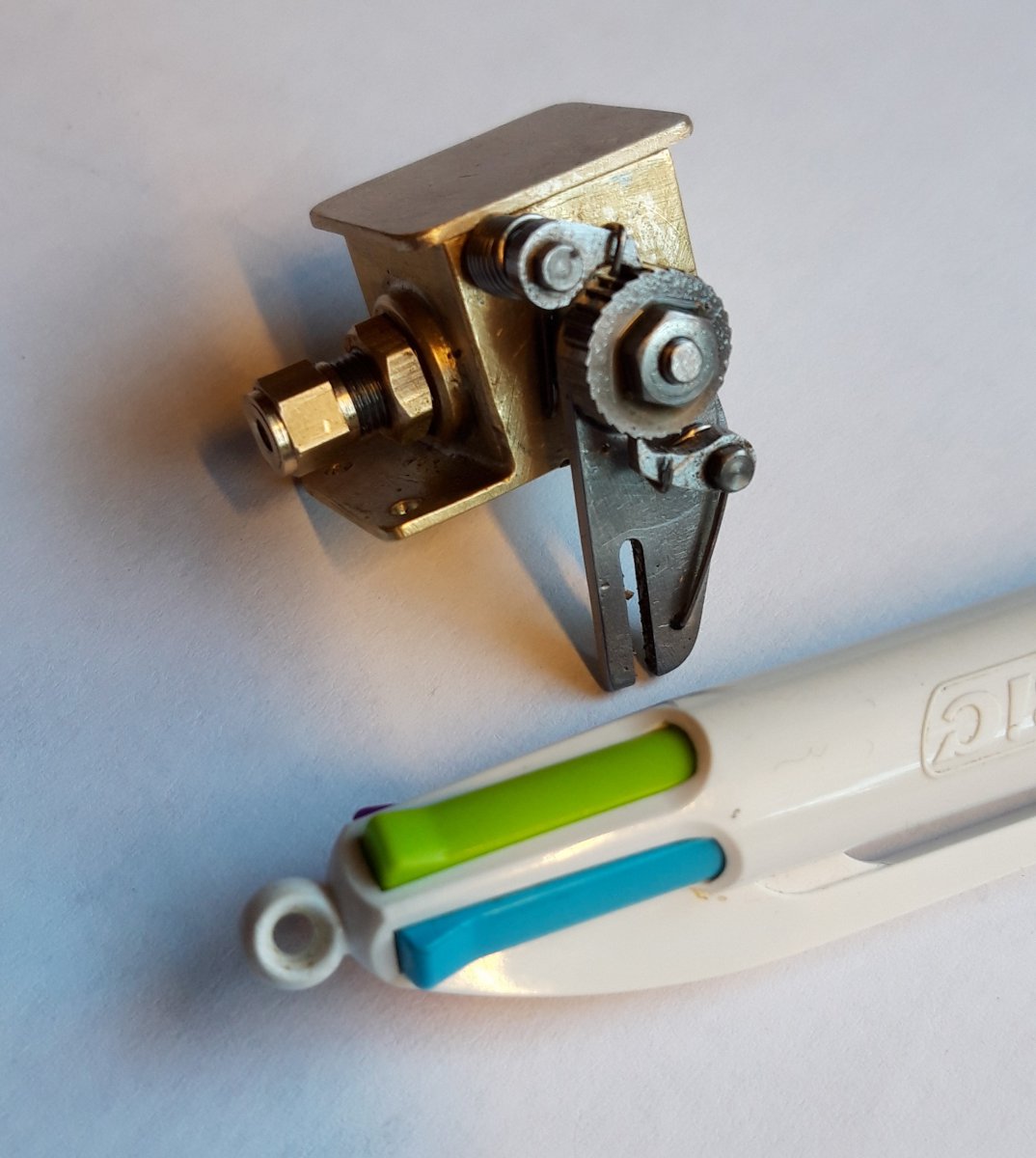

Toch tijd gevonden om het oliepompje te maken.
Nu heb ik al veel oliepompjes gemaakt , maar dit is toch een kleintje , het huisje is zilver gesoldeerd uit messing plaat van 0.8 mm en meet amper 16 X 16 mm.
Het kan zo klein omdat niet de zuiger in de cilinder beweegt , maar hier staat de zuiger vast en schuift de cilinder over de zuiger. Heel slim gezien.
De zuiger heeft een diameter van 3 mm en de slag van de cilinder is 3.2 mm
De effectieve slag is echter minder dan 2 mm omdat dan pas het inlaat gaatje afsluit. Elke toer van de motorkrukas beweegt de ratel 1/30 st van een toer , dus om de 30 toeren een druppel olie in de schuifkast.

Dirk
Bekijk bijlage 583590

Bekijk bijlage 583591

Heel erg mooi...

Ik zou zoiets ook nog wel eens op mijn stoommachientje willen hebben, maar dat zou dan NOG kleiner moeten ben ik bang, want daar moet in de orde van grootte van 1 ml per uur doorheen, en ik krijg al kippevel als ik aan de theoretisch boring x slag en benodigd vertraging denk...
Want zo'n condens-automaatje is in principe ook maar behelpen....



[Gea]

Net zoals Ruud Groen had ik de tekeningen van het sterling locje op spoor 1 liggen
Het leek me een aardig tussendoortje , geen fouten gevonden in de tekeningen , maar niet altijd het makkelijkste ontwerp.
Bijna helemaal uit aluminium gemaakt , niet mijn favoriet materiaal , wel makkelijk te vinden en goedkoop.
Van de week probeer ik hem nog te schilderen en dan kan hij bij de rest in de kast
Dirk



[R Groen]

Als ik dit zo zie, moet die van mij het ook wel eens gaan doen.
Ik bouw hem eerst even verder af en ga dan kijken waar bij mij de fout zit.
Kump goed.....

Groet,

Ruud



[Gea]

Een likje verf hier en daar geeft toch een ander uitzicht.



[R Groen]

Wat een leuk locomotiefje geworden.
Die van mij schiet ook lekker op.

Groet,

Ruud.
