Aermotor

Discussie in 'Stoom techniek' gestart door Gea, 14 dec 2014.

  1. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    Maar wel een mooi stukje werk.
    Als mijn projecten (de Maffei en nog een rijtuig) klaar zijn, wil ik ook nog eens zoiets maken.
    Dat zal dus wel over een jaar of twee zijn.......
    Groet,

    Ruud.

    Potter vindt dit leuk.
  2. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    784
    Wees gerust , hij draait als een zonnetje op minder dan 0.5 bar .Op stoom heb ik hem niet getest , maar ben er 100% zeker van dat hij daarmee ook zal draaien.
    Als ik elke locomotief , stoommachine of motor die ik gemaakt heb , één keer in de maand moet laten draaien had ik daaraan een full time job.
    Wanneer iets klaar is en het werkt zoals ik het wil , gaat het aan de kant en begin ik aan iets nieuw.
    En dat hoeft niet noodzakelijk iets met stoom warme lucht of benzine te zijn , ik maak ook antieke rc vliegtuigen en onderdeel(tjes) voor motorfietsen.
    Zonder werk zal ik niet gemakkelijk komen te zitten en papier - maché dat heb ik nog genoeg. :rofl:
    Dirk

    ozy, Demaic, Potter en 3 anderen vinden dit leuk.
  3. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.645
    Locatie:
    HELLEVOETSLUIS
    Prachtig!
    Een levende, werkende machine.
    Deze aanwinst heeft recht op een mooie plaats.
    Groet. Henk.

    MarcT en Potter vinden dit leuk.
  4. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    1.236
    Locatie:
    Giessenburg
    Een mooie machine Dirk en precies zoals je schreef, op naar het volgende project.
    Groet, Jan.

    MarcT en Potter vinden dit leuk.
  5. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.702
    Locatie:
    noord-limburg
    Dirk mooie machine.
    Alles blank gelaten ook mooi.
    En,
    Mooie foto's.

    Willum

    Potter vindt dit leuk.
  6. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    784

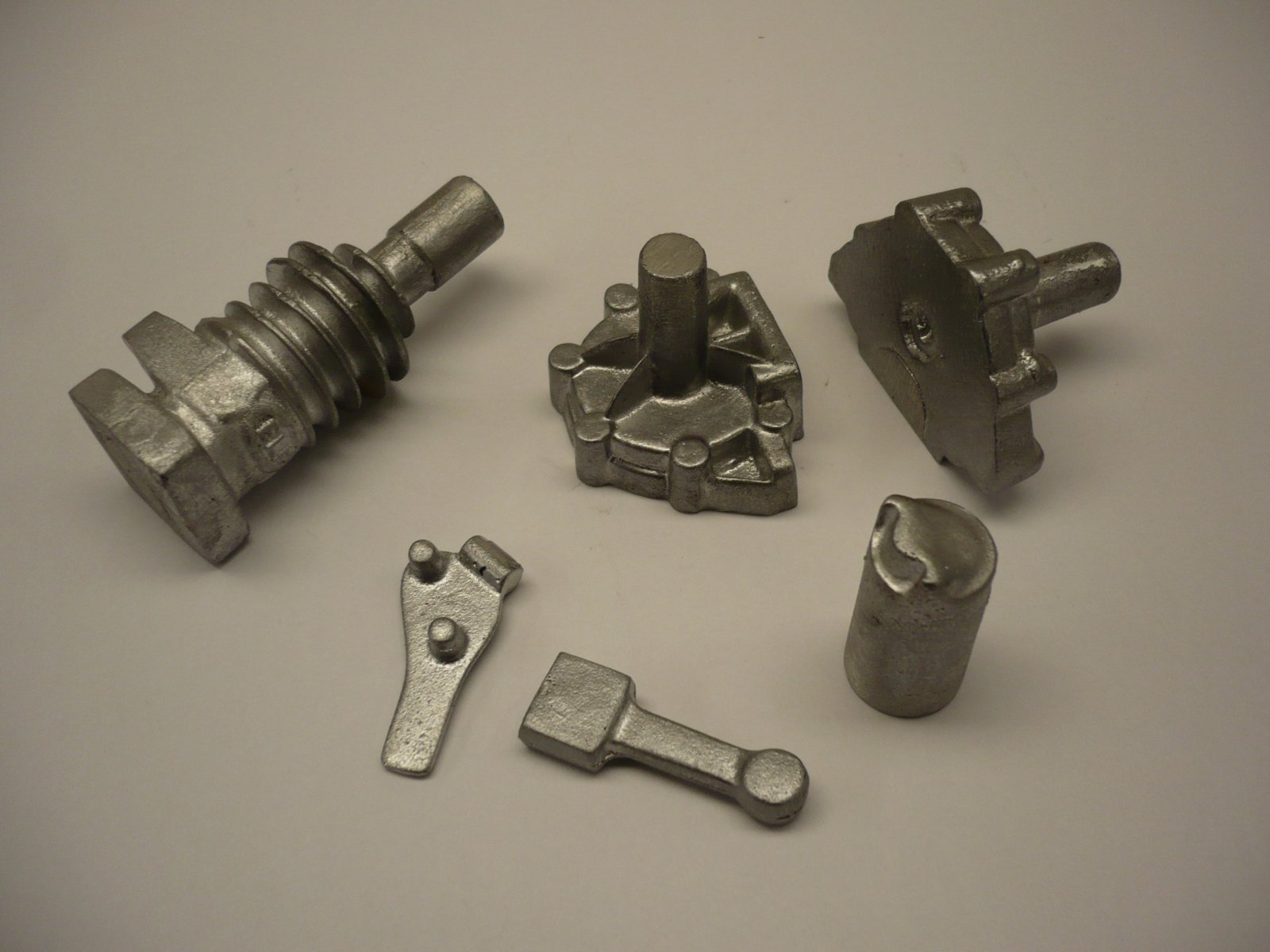

    P1050929.JPG Weeral wat gietstukjes gekregen , ditmaal van een modelvliegtuig motortje .
    Het is een replica van een "elf" motor uit de jaren 1935. In die tijd was het de kleinste motor op dat moment.
    Modelmotortjes stonden nog in hun kinderschoen .. Men keek naar motofietsen en verkleinde die ontwerpen.
    Daarom een verticaal deelbaar carter , een krukas met twee tappen en wangen en zelfs een carburator met vlotter.
    De bijhorende tekeningen waren met imperial maten , die heb ik zo veel mogelijk aangehouden , enkel boringen en schroefdraad heb ik vervangen door metrische afmetingen.
    Boring is 13.5 mm met een slag van ongeveer 14 mm , cilinder inhoud 2 cc .
    De ontsteking is uiteraard met een kleine bougie , schroefdraad 1/4 X 32 . De aluminium zuiger is voorzien van twee gietijzeren zuigerveren . De krukas is uit ck45 en uit één stuk gedraaid.
    Cilinderbus is ook uit hetzelfde materiaal en na bewerking gehoond en gelapt op een verstelbare doorn.
    In het achter deksel zitten de onderbreker contacten ,dit deksel is uit aluminium plaatje op de draaibank over een mal " geforceerd" Een techniek die heel snel werkt en mooi resultaat geeft.
    Van de gietstukken heb ik enkel de carters , de cilinder en de zuiger gebruikt , de andere delen waren onbruikbaar.
    Dirk
    P1050887.JPG P1050964.JPG P1050931.JPG

    Laatst bewerkt: 21 nov 2022
    Jan Walpot, JeroenDorr, ozy en 5 anderen vinden dit leuk.
  7. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    784
    Nog een paar bouw foto's.

    P1050910.JPG P1050957.JPG P1050961.JPG

    JeroenDorr, ozy, Jan Walpot en 5 anderen vinden dit leuk.
  8. Jinny

    Jinny

    Lid geworden:
    26 jul 2009
    Berichten:
    894
    Locatie:
    Aan boord, in Nederland hoogstwaarschijnlijk
    Netjes, tweetakt met kamzuiger, loopt ie ook?

    MarcT en Potter vinden dit leuk.
  9. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    784
    Nog niet geprobeerd , hij heeft compressie , en zuigt goed aan. Ik zal het wel ne keer proberen. :D

    jef, Demaic, Jinny en 1 andere persoon vinden dit leuk.
  10. jef

    jef PH-SAM

    Lid geworden:
    14 jan 2011
    Berichten:
    1.903
    Locatie:
    Hulshout België
    Het zou me zeer sterk verbazen moest ie niet lopen , Dirk kennende , en weer zeer mooi gemaakt.

    Potter en Demaic vinden dit leuk.
  11. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    784
    Dit stond al een hele tijd op mijn " nog te maken lijst " Een stoomtractor!!
    Een " minnie" leek me wel wat , niet te groot en niet te zwaar.
    Toch maar aan begonnen en na vééél draaien , frezen en vijlen werk is hij bijna klaar . Nog een oliepomp wat leidingen en hier en daar wat afwerking.
    En dan nog schilderen natuurlijk , m.a.w. nog een paar maand werk.
    De lengte is ongeveer.47 cm , kolengestookt met een cilinderboring van16 mm. Stoomverdeling is Stephenson
    Voorzien van een voedingspomp , oliepomp ( nog te maken dus) twee versnellingen en aan de linker zijde een winch met kabel.
    Enkel het vliegwiel is een gietstuk , de rest is opgebouwd.
    Al bij al een leuk project geweest , niet bij nadenken , gewoon de tekeningen volgen. Er zaten gelukkig geen fouten in , maar alles was in Imperiaal afmetingen.
    Als hij helemaal klaar is maak ik nog wel enkele foto's.
    Dirk

    minnie 2.jpg

    ChrisLister, norwin, lasser en 9 anderen vinden dit leuk.
  12. Rene Witteman

    Rene Witteman

    Lid geworden:
    12 aug 2005
    Berichten:
    494
    Locatie:
    Utrechtse Heuvelrug
    Dirk, dat is weer eens een echt stuk vakmanschap. Dat is waarom we graag in de fijnmechanica zitten.
    top gedaan.

    gr René

    R Groen en Potter vinden dit leuk.
  13. Jan Walpot

    Jan Walpot Vriend van modelbouwforum.nl

    Lid geworden:
    26 okt 2007
    Berichten:
    1.236
    Locatie:
    Giessenburg
    Een schitterend gemaakte stoomtractor Dirk.
    Groet, Jan.

    MarcT, R Groen en Potter vinden dit leuk.
  14. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    682
    Locatie:
    Spijk, West Betuwe
    Schitterende stoomtractor!

    Kun je iets zeggen over hoe je de wielen hebt gemaakt?

    Jeroen

    R Groen en Potter vinden dit leuk.
  15. Mallegat

    Mallegat

    Lid geworden:
    28 aug 2019
    Berichten:
    482
    Locatie:
    Zuidholland
    Een hele mooie machine!:kwijl:
    Knap gemaakt en petje af voor dit pronkstuk.:worship:
    Ga je hem laten werken als hij klaar is?

    R Groen en Potter vinden dit leuk.
  16. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    784
    De spaken zijn uit plaat gefreesd , de velgen gedraaid uit dikwandige buis (160 mm diameter)
    Naven zijn samengesteld uit 3 schijven plus het messing deksel.. De spaken zijn op de velg geklonken. In de naven zijn gleuven gefreesd waar de spaken onzichtbaar zijn ingeschroefd met verzonken vijzen.
    De plaatjes (72 stuks ) op de buitenkant van de velgen zijn ook geklonken ( aan de buitenkant verzonken )
    Wielen draaien vrij over de as , als er aandrijving moet zijn komen er pinnen in de druppelvormige van de achterste naven. Zie onderste tekening
    Voor de aandrijving van de winch zit er een ratel die kan ingeschakeld worden na het verwijderen van de pinnen. "Linker driving center op de tekening"
    De rem zit op het rechter wiel en is een staalband voorzien van houten blokjes "brake drum"

    De voorwielen (115 mm ) hebben een enkele rand aan de binnenkant van de velg , daar zitten de spaken beurtelings links en rechts tegen geklonken.

    20240518_154948.jpg 20240518_160013.jpg

    Demaic, ozy, jef en 5 anderen vinden dit leuk.
  17. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.266
    Locatie:
    Elburg
    Prachtig gemaakt!!
    Mooi stukje vakwerk, wat een mooie hobby hebben we toch.
    Hier kun je toch van genieten.....

    Groet,

    Ruud.

    Potter vindt dit leuk.
  18. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    682
    Locatie:
    Spijk, West Betuwe
    Schitterend, die wielen alleen al,zijn een heel project!

    Jeroen

    Potter vindt dit leuk.
  19. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    784
    Toch tijd gevonden om het oliepompje te maken.
    Nu heb ik al veel oliepompjes gemaakt , maar dit is toch een kleintje , het huisje is zilver gesoldeerd uit messing plaat van 0.8 mm en meet amper 16 X 16 mm.
    Het kan zo klein omdat niet de zuiger in de cilinder beweegt , maar hier staat de zuiger vast en schuift de cilinder over de zuiger. Heel slim gezien.
    De zuiger heeft een diameter van 3 mm en de slag van de cilinder is 3.2 mm
    De effectieve slag is echter minder dan 2 mm omdat dan pas het inlaat gaatje afsluit. Elke toer van de motorkrukas beweegt de ratel 1/30 st van een toer , dus om de 30 toeren een druppel olie in de schuifkast.

    Dirk


    ozy, Jan Walpot, Rene Witteman en 6 anderen vinden dit leuk.
  20. Mallegat

    Mallegat

    Lid geworden:
    28 aug 2019
    Berichten:
    482
    Locatie:
    Zuidholland
    Da's wel een heeel klein pompje.
    Knap gemaakt!:thumbsup:
