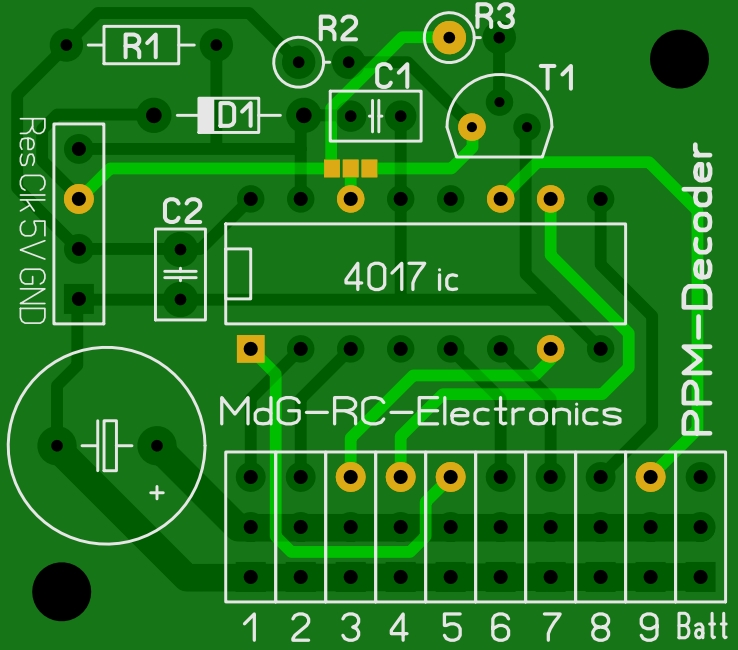

De print nogmaals aangepast en er zit nu ook een inverter mogelijkheid op.
Als we de Sync Reset-Puls goed gaan krijgen, dan vervalt die Res pin aan de linkerzijde.
R1 + C1 vormen een RC netwerk en D1 is er voor de ontlading.
Voor de inverter dient R2 als Pull-Up en via R3 gaat het CLK signaal naar T1.
Boven de CLK pin van de 4017 zitten drie soldeerbrug eilandjes, met deze kun je kiezen tussen direct in of inverted.

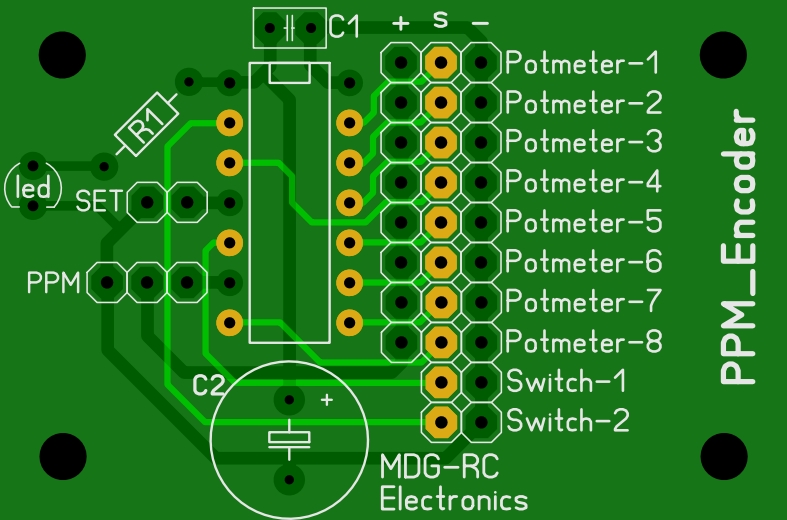

Voor mijn eigen Microcontroller based Encoder, heb ik op deze Decoder print nog een extra servo uitgang geplaatst.
Dit kan verder geen kwaad voor die 7-kanaal PPM-Encoder, welke ook via een 4017 werkt.
De maten zijn nu: 37,5mm x 33mm
Als we de Sync Reset-Puls goed gaan krijgen, dan vervalt die Res pin aan de linkerzijde.
R1 + C1 vormen een RC netwerk en D1 is er voor de ontlading.
Voor de inverter dient R2 als Pull-Up en via R3 gaat het CLK signaal naar T1.
Boven de CLK pin van de 4017 zitten drie soldeerbrug eilandjes, met deze kun je kiezen tussen direct in of inverted.
Voor mijn eigen Microcontroller based Encoder, heb ik op deze Decoder print nog een extra servo uitgang geplaatst.
Dit kan verder geen kwaad voor die 7-kanaal PPM-Encoder, welke ook via een 4017 werkt.
De maten zijn nu: 37,5mm x 33mm
Hier nog een kort verslag van afgelopen weekend.
Raf had de nodige componenten meegenomen, inclusief een testboard met de 4017 ic.
Na het solderen van de laatste componenten, hadden we mijn Jeti ontvanger inclusief een inverter aangesloten.
En ja hoor, het werkte direct
Wel blijkt het, dat niet alle type 4017 ic's werken.
In dit geval was het geluk, dat we direct de juiste 4017 ic hadden gekozen

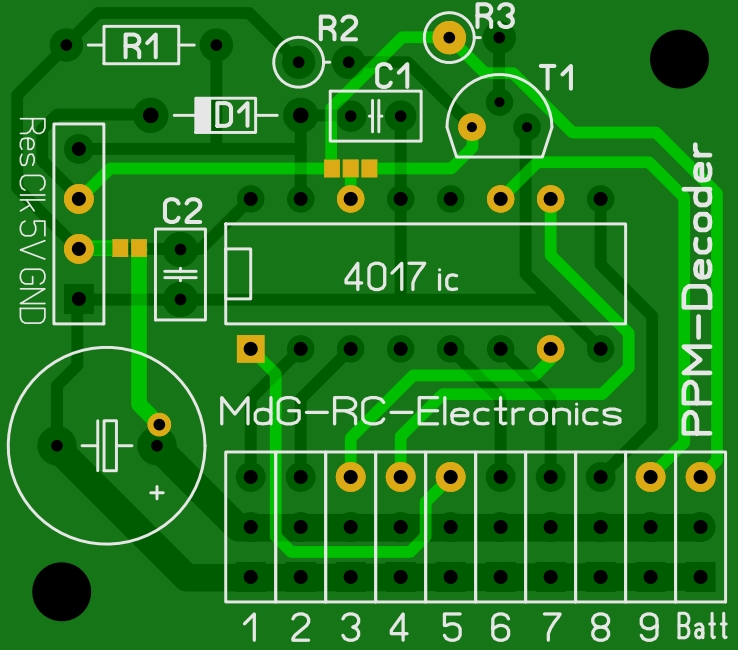

Hier de laatste update, betreft de Decoder-print:
(er is nu ook een mogelijkheid, om via de Batt connector de DSC aan te sluiten.)
Raf had de nodige componenten meegenomen, inclusief een testboard met de 4017 ic.
Na het solderen van de laatste componenten, hadden we mijn Jeti ontvanger inclusief een inverter aangesloten.
En ja hoor, het werkte direct
Wel blijkt het, dat niet alle type 4017 ic's werken.
In dit geval was het geluk, dat we direct de juiste 4017 ic hadden gekozen
Hier de laatste update, betreft de Decoder-print:
(er is nu ook een mogelijkheid, om via de Batt connector de DSC aan te sluiten.)
raf
Forum veteraan
Ha Marten das dan een mooi printje geworden en haha toch maar naar dien belg geluisterd wat die bat aansluiting betreft hahahaha
de achtergrond van dit is dat je dan als je een originele kabel koopt (niet iedereen begint aan een zender te solderen)je deze met de encoder ook kunt gebruiken
je zou daar wel de plus kunnen weg laten en dan zou ik in plaats van (batt )DSC daar zetten
kwestie om toch geen fouten te kunnen maken door daar stroom op te gaan zetten
want mensen die weten waar ze mee bezig zijn ok maar er lopen der genoeg rond die plug en play denken
gr raf en heb je de juiste 4017 kunnen op de kop tikken ???
de achtergrond van dit is dat je dan als je een originele kabel koopt (niet iedereen begint aan een zender te solderen)je deze met de encoder ook kunt gebruiken
je zou daar wel de plus kunnen weg laten en dan zou ik in plaats van (batt )DSC daar zetten
kwestie om toch geen fouten te kunnen maken door daar stroom op te gaan zetten
want mensen die weten waar ze mee bezig zijn ok maar er lopen der genoeg rond die plug en play denken
gr raf en heb je de juiste 4017 kunnen op de kop tikken ???
Dat zou mooi zijn Raf, dan kun je ook weer verder.
Gisteravond laat nog de bestelling voor de printen geplaatst .
(hopelijk zijn ze snel binnen en kan ik makkelijker gaan proefdraaien.)
Zo ook nog een extra print, voor mijn eigen Encoder
Als het goed is, komt morgen de bestelling van de 4017 ic's binnen.
Ben zeer benieuwd, of dat die direct zullen werken.
Ze zijn in elk geval van Texas Instruments.
Gisteravond laat nog de bestelling voor de printen geplaatst .
(hopelijk zijn ze snel binnen en kan ik makkelijker gaan proefdraaien.)
Zo ook nog een extra print, voor mijn eigen Encoder
Als het goed is, komt morgen de bestelling van de 4017 ic's binnen.
Ben zeer benieuwd, of dat die direct zullen werken.
Ze zijn in elk geval van Texas Instruments.
raf
Forum veteraan
das een decoder en geen encoder een encoder haalt het gecodeerde signaal uitelkaar en een decoder zet het in elkaar LOL hahaha beetje plagen mag hé
bestel ineens maar een printje voor me bij ik ga het nodig hebben
kosten geen probleem kem goeie punten gehaald van de week dus ik mag wat smossen
gr raf
bestel ineens maar een printje voor me bij ik ga het nodig hebben
kosten geen probleem kem goeie punten gehaald van de week dus ik mag wat smossen
gr raf
Dat plagen moet ik dan toch onderbreken
Een Encoder zet juist diverse waardes/tekens om naar een data string (PPM).
En een Decoder haalt uit die data string (PPM) weer alle waardes/tekens.
Als dat niet juist is, dan hebben velen het fout
Er komen minimaal 10 printjes deze kant op, dus dat komt wel goed
Indien nodig, dan stuur ik het wel met een postduif jouw kant op
Een Encoder zet juist diverse waardes/tekens om naar een data string (PPM).
En een Decoder haalt uit die data string (PPM) weer alle waardes/tekens.
Als dat niet juist is, dan hebben velen het fout
Er komen minimaal 10 printjes deze kant op, dus dat komt wel goed
Indien nodig, dan stuur ik het wel met een postduif jouw kant op
raf
Forum veteraan
Encoding is the process of putting a sequence of characters (letters, numbers, punctuation, and certain symbols) into a specialized digital format for efficient transmission or transfer. Decoding is the opposite process -- the conversion of a digital signal into a sequence of characters.
marten gelijk
gr raf
marten gelijk
gr raf
Hahaha, ik had precies dezelfde uitleg gelezen. (just in case )
Maar goed, ik dacht ook gelijk aan een decoder, die je veelal bij een oudere tv nodig hebt.
Het voordeel betreft het versturen, het kan als brievenbuspost verzonden worden.
Pakketjes zijn blijkbaar te aantrekkelijk, om ze "kwijt" te raken.
)Maar goed, ik dacht ook gelijk aan een decoder, die je veelal bij een oudere tv nodig hebt.
Het voordeel betreft het versturen, het kan als brievenbuspost verzonden worden.
Pakketjes zijn blijkbaar te aantrekkelijk, om ze "kwijt" te raken.
Dag,
gisterenavond om 21h,met de Stroep,in het Albert kanaal gedoken.
Zicht was heel goed,zonder de verlichting te gebruiken.
Op 6,5m had ik geen signaalontvangst niet meer.
Heb nieuwe types afsluitdeksels gevonden.Deze zijn nu 110mm.
Heb de eerste lichtkoepel er al ingewerkt.
Zal vanavond wat foto's posten,van die duik,gisteren,met de Stroep.
Grtjs,Marc3.
gisterenavond om 21h,met de Stroep,in het Albert kanaal gedoken.
Zicht was heel goed,zonder de verlichting te gebruiken.
Op 6,5m had ik geen signaalontvangst niet meer.
Heb nieuwe types afsluitdeksels gevonden.Deze zijn nu 110mm.
Heb de eerste lichtkoepel er al ingewerkt.
Zal vanavond wat foto's posten,van die duik,gisteren,met de Stroep.
Grtjs,Marc3.
